| Caractéristiques | Détails |
|---|---|
| Type de produit | Ventilateur |
| Puissance | 50 W |
| Nombre de vitesses | 3 vitesses réglables |
| Dimensions | Hauteur : 120 cm, Diamètre : 40 cm |
| Poids | 3,5 kg |
| Fonction oscillation | Oui, oscillation horizontale |
| Matériaux | Plastique et métal |
| Utilisation | Intérieur, idéal pour le rafraîchissement de l'air |
| Entretien | Nettoyage régulier des grilles et des pales |
| Sécurité | Protection contre la surchauffe |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - CFH212922.1 Emerio
Téléchargez la notice de votre Ventilateur au format PDF gratuitement ! Retrouvez votre notice CFH212922.1 - Emerio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CFH212922.1 de la marque Emerio.
MODE D'EMPLOI CFH212922.1 Emerio

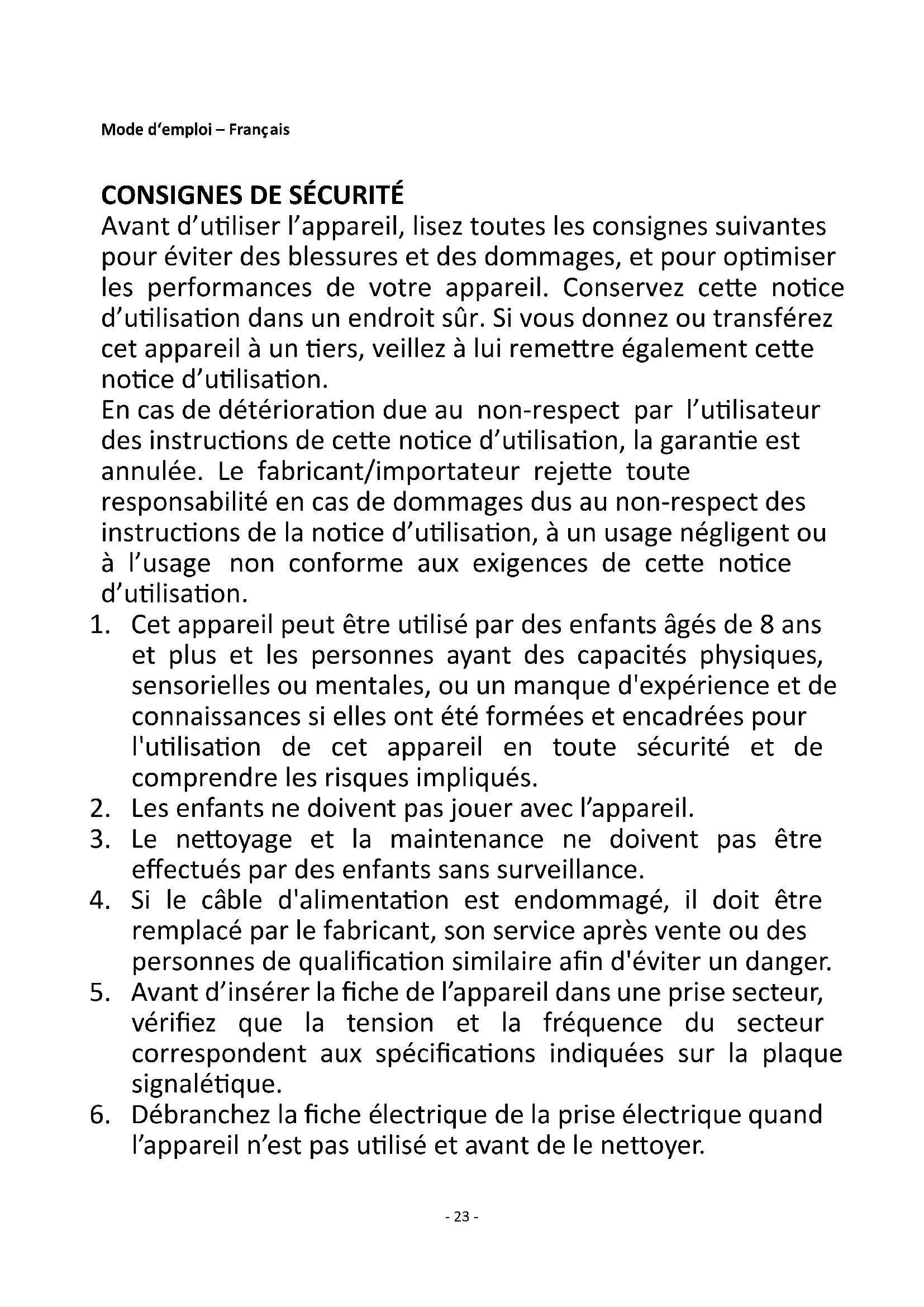

Avant d’utiliser l’appareil, lisez toutes les consignes suivantes pour éviter des blessures et des dommages, et pour optimiser les performances de votre appareil. Conservez cette notice d’utilisation dans un endroit sûr. Si vous donnez ou transférez cet appareil à un tiers, veillez à lui remettre également cette notice d’utilisation. En cas de détérioration due au non-respect par l’utilisateur des instructions de cette notice d’utilisation, la garantie est annulée. Le fabricant/importateur rejette toute responsabilité en cas de dommages dus au non-respect des instructions de la notice d’utilisation, à un usage négligent ou à l’usage non conforme aux exigences de cette notice d’utilisation.
1. Cet appareil peut être utilisé par des enfants âgés de 8 ans
et plus et les personnes ayant des capacités physiques, sensorielles ou mentales, ou un manque d'expérience et de connaissances si elles ont été formées et encadrées pour l'utilisation de cet appareil en toute sécurité et de comprendre les risques impliqués.
2. Les enfants ne doivent pas jouer avec l’appareil.
3. Le nettoyage et la maintenance ne doivent pas être
effectués par des enfants sans surveillance.
4. Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
5. Avant d’insérer la fiche de l’appareil dans une prise secteur,
vérifiez que la tension et la fréquence du secteur correspondent aux spécifications indiquées sur la plaque signalétique.
6. Débranchez la fiche électrique de la prise électrique quand
l’appareil n’est pas utilisé et avant de le nettoyer.- 24 -
7. Veillez à ce que le cordon d’alimentation ne pende pas sur
des arêtes coupantes et maintenez-le éloigné des objets chauds et des flammes nues.
8. N'immergez jamais l'appareil ou sa fiche dans de l'eau ni
dans aucun autre liquide. Cela peut provoquer un choc électrique !
9. Pour débrancher la fiche de la prise, saisissez la fiche et
tirez-la hors de la prise. Ne tirez pas sur le cordon d’alimentation.
10. Ne touchez pas l’appareil s’il tombe dans de l’eau.
Débranchez la fiche de la prise électrique, éteignez l’appareil et rapportez-le au centre de réparation agréé pour le faire réparer.
11. Ne branchez pas et ne débranchez pas l’appareil de la prise
électrique avec les mains mouillées.
12. N’essayez pas d’ouvrir le boîtier de l’appareil ni de réparer
l’appareil vous-même. Cela peut provoquer un choc électrique.
13. Ne laissez jamais l'appareil sans surveillance quand il est en
14. N’utilisez pas cet appareil à un usage autre que celui pour
lequel il a été conçu.
15. Maintenez l’appareil éloigné des endroits mouillés et
protégez-le des éclaboussures.
16. Ne rangez pas et n’utilisez pas l’appareil en plein air.
17. Rangez l’appareil dans un endroit sec et inaccessible aux
enfants (dans son emballage).
18. N’insérez jamais vos doigts ni aucun objet dans les grilles
du ventilateur quand il est en fonctionnement.
19. N’utilisez jamais le produit sans ses grilles assemblées, car
cela pourrait provoquer de graves blessures corporelles.
20. L’appareil doit être correctement assemblé avant d’être
21. Faites attention aux cheveux longs ! Ils peuvent être happés
par le ventilateur à cause des turbulences de l’air.- 25 -
22. Ne dirigez pas le flux d’air vers des personnes pendant
23. Etre sûr que le ventilateur soit débranché de la prise de
courant avant d’enlever la protection.
24. N'utilisez pas le ventilateur dans une pièce humide, telle
qu'une salle de bain ou une laverie.
25. N'utilisez pas le ventilateur en présence de substances
inflammables ou de vapeurs telles que de l'alcool, des insecticides, de l'essence, etc.
26. N'utilisez pas la prise de courant pour démarrer et arrêter
27. Ne tirez pas sur le câble d’alimentation et ne le placez pas
près d’une source de chaleur. Déroulez toujours complètement le câble pour éviter une surchauffe.
28. Ne tentez pas de déplacer votre ventilateur pendant son
29. Utilisez toujours l'interrupteur du panneau de contrôle
pour démarrer et arrêter le ventilateur.
30. Gardez toujours un dégagement d'au moins 200 mm des
murs, des meubles et des rideaux.
31. Une installation incorrecte peut entraîner un risque
d'incendie, d'électrocution et / ou des blessures aux personnes.
32. Gardez les stores / rideaux fermés pendant la partie la plus
3. Panneau de contrôle
5. Câble d’alimentation
6. Connecteur du moteur
7. Tube de réglage de la hauteur
11. Base de la télécommande
12. Bague décorative- 27 -

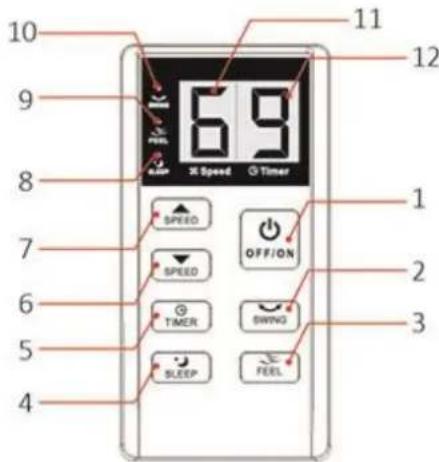

PANNEAU DE CONTRÔ LE
1. Bouton Marche / Arrêt
4. Bouton du mode sommeil
5. Bouton du minuteur
6. Bouton de diminution de vitesse
7. Bouton d’augmentation de vitesse
8. Icône de l’indicateur du mode sommeil
9. Icône de l’indicateur du mode d’ambiance
10. Icône de l’indicateur d’oscillation
11. Affichage numérique pour la vitesse
12. Affichage numérique pour le minuteur
EMPLACEMENT DE VOTRE APPAREIL
- Le ventilateur doit toujours être placé sur une surface plane et stable. - Ne placez pas le ventilateur à un endroit où des meubles ou d'autres objets pourraient gêner la circulation de l'air.
INSTRUCTIONS DE MONTAGE
** Veuillez assembler correctement l’appareil selon l'ordre suivant pour l'utilisation. Assemblage du support
1. Desserrez les quatre vis de la base (schéma 1).
2. Desserrez le boulon de verrouillage (a), la rondelle torique (b) et la plaque de boulonnage (c) à partir du bas
du montant vertical (schéma 2).
3. Fixez le montant vertical sur la base et fixez-le fermement avec les quatre vis. Resserrez le boulon de
verrouillage, la rondelle torique et la plaque de boulonnage au bas du montant vertical (schéma 3).
4. Desserrez le bouton de réglage de la hauteur (d) et les trois vis (e) de la partie inférieure du tube de réglage
de la hauteur. Retirez le tube de réglage de la hauteur hors du montant vertical (schéma 4).
5. Placez la bague décorative (f) sur la base à travers le montant vertical (schéma 5).
6. Insérez le tube de réglage de la hauteur et fixez-le avec trois vis. Tirez le tube à la hauteur souhaitée et fixez-
le avec le bouton de réglage en hauteur.
Schéma 1 Schéma 2 Schéma 3 Schéma 4 Schéma 5- 28 - Assemblage du bloc moteur

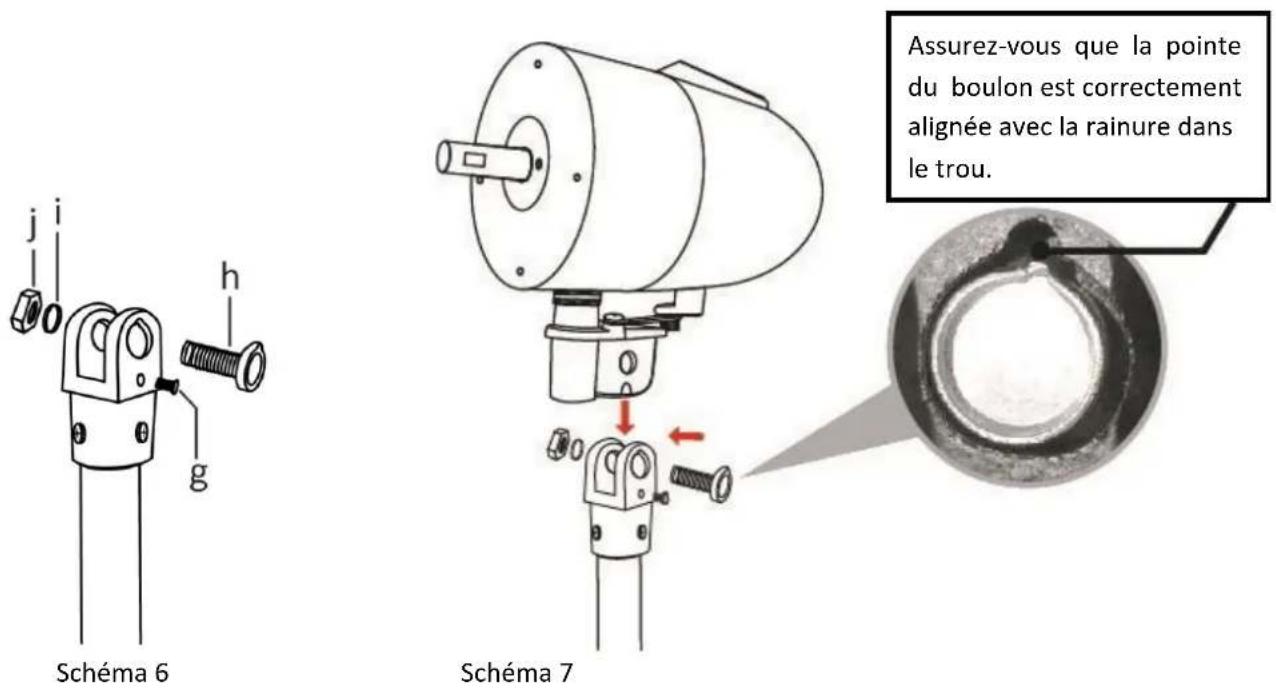

1. Desserrez la vis de butée (g), le boulon de réglage de la tête d'inclinaison (h), la rondelle (i) et l'écrou de
fixation (j) du connecteur du moteur (schéma 6).
2. Faites glisser le bloc moteur dans la fente du connecteur du moteur. Alignez les trous du connecteur et du
bloc moteur, insérez le boulon de réglage de la tête d’inclinaison, la rondelle et l’écrou de fixation, puis fixez- les fermement à l’aide d’une clé. Desserrez la vis d’arrêt (schéma 7).

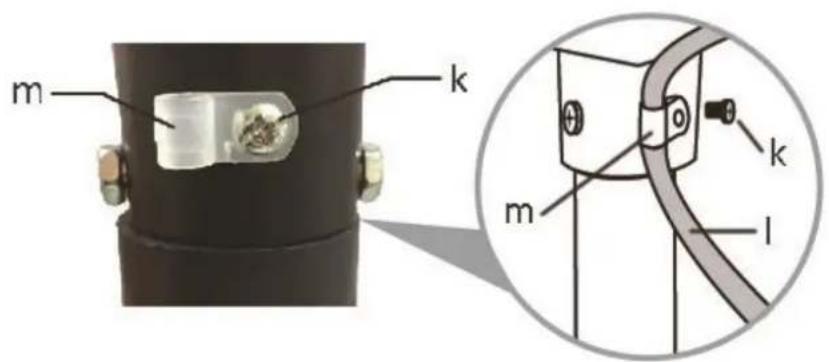

3. Desserrez la vis du serre-câble (k) sur le connecteur du moteur. Placez le câble d’alimentation (l) à travers le
serre- câble (m). Puis, fixez la vis (schéma. 8). Remarque : La longueur du câble d' alimentation entre le bloc moteur et le serre-câble ne doit pas être trop courte. Assurez-vous qu'il y a suffisamment d'espace entre les deux pour que la tête du ventilateur puisse fonctionner sans à-coups pour la fonction d’oscillation.
Assurez-vous que la pointe du boulon est correctement alignée avec la rainure dans le trou.- 29 - Assemblage de la grille arrière
1. Retirez le manchon de protection noir (n) de l'arbre du moteur (o) (schéma 9).
2. Desserrez les quatre vis (p) situées à l'avant du bloc moteur . (schéma 10).
3. Fixez la grille arrière sur le bloc moteur en alignant les trous de vis de la grille et le côté avant du bloc moteur.
Resserrez les quatre vis (schéma 11). Assurez-vous que le trou de vis (q) de la grille arrière est en bas (schéma 12).
Schéma 9 Schéma 10 Schéma 11 Schéma 12 Assemblage de la pale de ventilation
1. Desserrez la vis (r) de la pale de ventilateur (schéma 13).

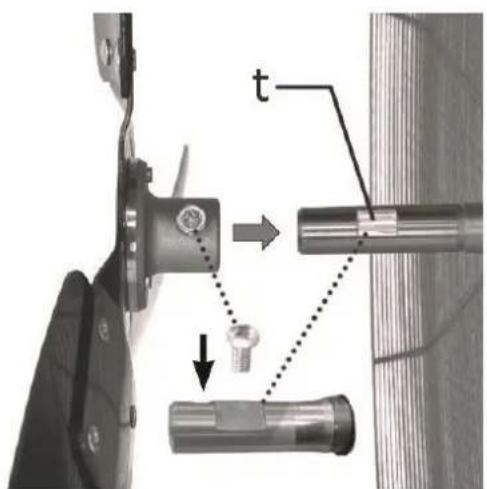

2. Insérez le centre de la pale du ventilateur (en l’alignant avec la rainure / partie plate (t) de l'arbre du moteur)
dans l'arbre du moteur et serrez la vis située au centre de la pale du ventilateur (schéma 14).
Schéma 13 Schéma 14- 30 - Assemblage de la grille avant

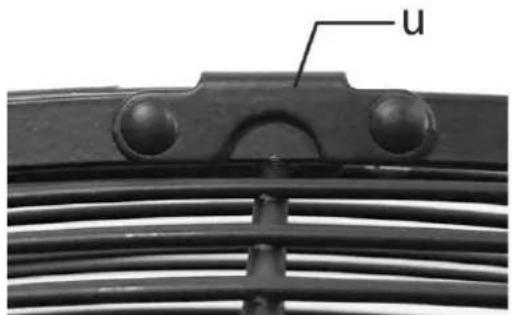

1. Placez le crochet (u) de la grille avant sur le haut de la grille arrière (schéma 15).
2. Attachez la grille avant à la grille arrière puis fermez les clips de protection (v) (schéma 16).
3. Fixez les grilles avant et arrière en attachant la vis de fixation avec l’écrou (w) (schéma 17).
1. Bouton d’augmentation de vitesse
2. Bouton marche/arrêt
3. Bouton d’oscillation
4. Bouton de diminution de vitesse
5. Bouton du mode sommeil- 31 -
Cet appareil est pourvu d’une télécommande. Une pile de type CR2032 doit être installée. Les fonctions des boutons de la télécommande sont identiques à ceux des boutons tactiles du panneau de contrôle. N'oubliez pas de retirer la pièce d'isolation en plastique située à l'intérieur du couvercle de la batterie lorsque vous l'utilisez pour la première fois. Appariement de la télécommande Important : Par défaut, la télécommande incluse est déjà appariée au ventilateur avec lequel elle est fournie. Cependant, si vous avez perdu la télécommande et en avez acheté une nouvelle, veuillez apparier la télécommande avec le ventilateur avant l’utilisation. Étapes à suivre pour l’appariement :
1. Assurez-vous que la batterie est placée à l'intérieur de la télécommande.
2. Branchez l'appareil.
3. Appuyez 4 fois sur le bouton Marche / Arrêt de la télécommande et maintenez-le pressé jusqu'à ce qu’un
bip sonore soit émis.
4. Une fois le bip émis, la télécommande sera appariée au ventilateur.
Montage de la base de la télécommande
1. Percez deux trous dans le mur en fonction des trous (A) de la base de la télécommande.
2. Insérez les deux chevilles en plastique (B) dans les trous sur le mur, fixez la base de la télécommande sur les
chevilles en plastique, puis insérez les deux vis (C) à travers les trous pour fixer la base .
3. Appuyez sur la télécommande dans la base. Faites pivoter la télécommande sur 90 degrés pour la fixer en
Appuyez sur les boutons de la télécommande ou du panneau de contrôle pour sélectionner les fonctions désirées. Branchez l'appareil.
1. Bouton Marche / Arrêt :
Appuyez sur le bouton marche/arrêt pour mettre l’appareil en marche. L’appareil se met en marche avec la vitesse 3. Appuyez à nouveau sur le bouton, l’appareil s’éteindra.
2. Bouton de vitesse :
Appuyez sur le bouton de la vitesse « » / « » pour régler la vitesse de ventilation désirée 1 / 2 / 3 / 4 / 5 / 6 affichée sur l’écran numérique.
3. Bouton du minuteur :
Appuyez sur le bouton du minuteur pour régler la durée de fonctionnement désirée (de 1 à 9h). Une fois le minuteur réglé, la valeur de durée correspondante commencera à clignoter sur l'affichage numérique. L'appareil s'éteindra automatiquement lorsque l'heure préréglée sera atteinte. Pour annuler le minuteur, maintenez enfoncé le bouton du minuteur sur le panneau de contrôle jusqu'à ce que la valeur de la durée sur l'affichage numérique disparaisse. Remarque : Cette fonction ne peut être utilisée avec le panneau de contrôle. La télécommande n'a pas de bouton pour le mode du minuteur.
4. Bouton d’oscillation :
Appuyez sur le bouton SWING pour activer la fonction d'oscillation. La tête du ventilateur oscille horizontalement sur un angle de 80 degrés de gauche à droite. Appuyez de nouveau sur ce bouton pour éteindre la fonction.
5. Bouton du mode sommeil :
Appuyez sur le bouton pour accéder au mode sommeil. Le ventilateur sera configuré pour fonctionner à une vitesse plus faible et plus silencieuse. La vitesse du vent est réglée par défaut et ne peut pas être ajustée manuellement. Si vous ajustez la vitesse du vent manuellement, le ventilateur quittera le mode sommeil.
6. Mode d’ambiance :
Appuyez sur le bouton pour accéder au mode d’ambiance. Le ventilateur variera la vitesse du vent de manière aléatoire, donnant l'effet d’une brise naturelle. La vitesse du vent est réglée par défaut et ne peut pas être ajustée manuellement. Si vous ajustez la vitesse du vent manuellement, le ventilateur quittera le mode d’ambiance. Remarque : Cette fonction ne peut être utilisée avec le panneau de contrôle. La télécommande n'a pas de bouton pour le mode d’ambiance. REMARQUE : L'appareil continuera à fonctionner avec la fonction précédente de vitesse du vent et d’oscillation une fois réactivé sans être débranché. Si l'appareil a été débranché, il commencera à fonctionner avec la vitesse 3 une fois qu’il sera remis en marche.
ENTRETIEN ET NETTOYAGE
1. Éteindre l’appareil et débrancher le cordon d’alimentation de la prise avant de procéder à toute réparation
du ventilateur et après chaque utilisation.
2. Ne jamais plonger l’appareil dans l’eau (danger de court-circuit). Utiliser un chiffon humide pour nettoyer
l’appareil, puis le sécher soigneusement. Toujours débrancher la prise secteur au préalable.
3. Veiller à ce qu’aucun excédent de poussière ne s’accumule dans la grille d’entrée ou de sortie d’air et la
nettoyer de temps à autre à l’aide d’une brosse sèche ou d’un aspirateur.
4. Evitez d'utiliser de l'essence, du benzène, du diluant, etc. car ils peuvent causer des dommages sur l'appareil.
5. Rangez l'appareil dans un endroit sec et propre lorsqu’il n’est pas utilisé.
Tension d’opération : 220-240V ~ 50Hz Consommation énergétique : 130W Flux d’air : 250 m³ / min Plage de fréquences : 433,92 MHz, canal unique- 33 - Déclaration de conformité: Par la présente, Emerio déclare que cet appareil CFH-212922.1 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/EU. La déclaration de conformité peutêtre consultée sur le site : www.emerio.eu
GARANTIE ET SERVICE APRÈS-VENTE
Nos appareils sont soumis à un contrôle de qualité strict avant d’être livrés. Si l’appareil a toutefois été endommagé lors de la production ou du transport en dépit des soins que nous lui donnons, retournez l’appareil au vendeur. En plus des droits juridiques, le client a la possibilité dans les limites de la garantie de déposer les réclamations suivantes : Nous offrons une garantie de 2 ans pour l’appareil acheté à partir de la date de vente. Les défauts dus à une utilisation non conforme de l’appareil et les dommages dus à une intervention ou réparation faite par une tierce personne ou dus à l’installation de pièces qui ne sont pas d’origine ne sont pas couverts par cette garantie. Conservez toujours votre reçu, car sans celui-ci vous ne pourrez réclamer aucune sorte de garantie. Les dommages causés par le non respect des instructions de ce manuel rendront la garantie caduque. Nous déclinons toute responsabilité en cas de dommages indirects. Nous déclinons toute responsabilité en cas de dégâts matériels ou de dommages corporels causés par une utilisation inappropriée ou si les instructions de sécurité n’ont pas été convenablement observées. Si les accessoires sont endommagés, cela ne signifie pas que toute la machine sera remplacée gratuitement. Dans de tels cas, veuillez contacter notre assistance. Des pièces brisées en verre ou en plastique sont toujours sujettes à des frais. Les défauts des consommables ou des pièces susceptibles de s’user, ainsi que le nettoyage, l’entretien, réparation ou les frais d’expédition et de transport à destination et au départ de tout lieu de réparation. Desdites pièces ne sont pas couverts par la garantie et doivent donc être payés.
APPAREIL RESPECTUEUX DE L’ENVIRONNEMENT
Recyclage – Directive européenne 2012/19/EU Ce symbole indique que le produit ne doit pas être jeté avec les ordures ménagères. Pour limiter les risques pour l’environnement et la santé entraînés par le rejet non contrôlé des déchets, recyclez ce dernier pour promouvoir une réutilisation responsable de ses matériaux. Pour recycler votre produit, utilisez les réseaux de collecte de votre région ou prenez contact avec le revendeur du produit. Ce dernier pourra vous aider à le recycler. LA BATTERIE DOIT ÊTRE RECYCLÉE OU MISE AU REBUT D’UNE MANIÈRE APPROPRIÉE. NE PAS OUVRIR. NE PAS JETER DANS UN FEU ET NE PAS COURT-CIRCUITER. EMERIO Switzerland AG Industriestrasse 47 6300 Zug Switzerland- 34 - Manuale d'istruzioni – Italiano
