Produkttyp	Standventilator
Marke	Emerio
Modell	CFH212922.1
Betriebsspannung	220-240 V ~ 50 Hz
Leistung	130 W
Luftstrom	250 m³/min
Anzahl der Geschwindigkeiten	6 (1 bis 6)
Oszillation	Ja, 80° horizontal
Timer	1 bis 9 Stunden
Betriebsmodi	Normal, Schlaf, Ambiente (natürliche Brise)
Fernbedienung	Ja, mit CR2032-Batterie, Reichweite nicht angegeben
Digitalanzeige	Ja (Geschwindigkeit und Timer)
Höhenverstellbar	Ja, über Verstellrohr
Kopfneigung	Ja, verstellbar
Schutzgitter	Vorne und hinten
Wandhalterung für Fernbedienung	Inklusive
Frequenzbereich (Fernbedienung)	433,92 MHz
Pflege	Feuchtes Tuch, nicht eintauchen
Garantie	2 Jahre

Häufig gestellte Fragen - CFH212922.1 Emerio

Wie montiere ich den Emerio CFH212922.1 Ventilator?

Befolgen Sie die folgende Reihenfolge: Montieren Sie zuerst den Ständer, indem Sie die Basis an der vertikalen Stange befestigen, dann setzen Sie das Höhenverstellrohr ein. Befestigen Sie den Motorkörper am Stecker, installieren Sie das hintere Schutzgitter, das Blatt und dann das vordere Schutzgitter. Ziehen Sie alle Schrauben fest und überprüfen Sie die Stabilität. Einzelheiten entnehmen Sie bitte den Abbildungen in der Anleitung.

Welche Funktionen hat das Bedienfeld?

Das Bedienfeld verfügt über folgende Tasten: Ein/Aus, Oszillation (SWING), Schlafmodus (SLEEP), Ambiente-Modus (FEEL), Timer (TIMER), Geschwindigkeit verringern und erhöhen. Die Digitalanzeige zeigt Geschwindigkeit und Timer an.

Wie verwende ich die Fernbedienung mit dem Ventilator?

Legen Sie eine CR2032-Batterie in die Fernbedienung ein. Die Tasten der Fernbedienung sind identisch mit denen des Bedienfelds: Ein/Aus, Geschwindigkeit, Oszillation, Schlaf. Timer und Ambiente-Modus sind nur am Bedienfeld verfügbar. Die Fernbedienung ist werkseitig vorgekoppelt.

Wie koppele ich eine neue Fernbedienung?

Schließen Sie das Gerät an. Drücken Sie 4 Mal die Ein/Aus-Taste der Fernbedienung und halten Sie sie gedrückt, bis ein akustisches Signal ertönt. Die Fernbedienung ist dann gekoppelt.

Wie reinige ich den Ventilator?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein feuchtes Tuch, um das Äußere und die Gitter zu reinigen. Tauchen Sie das Gerät niemals in Wasser. Für angesammelten Staub verwenden Sie eine trockene Bürste oder einen Staubsauger an den Lufteinlass- und -auslassgittern.

Welche wichtigen Sicherheitshinweise gibt es?

Nicht in einem Badezimmer oder feuchten Raum verwenden. Den Luftstrom nicht längere Zeit auf Personen richten. Keine Gegenstände in die Gitter stecken. Vor der Reinigung den Netzstecker ziehen. Auf einer ebenen Fläche verwenden. Halten Sie einen Abstand von mindestens 200 mm zu Wänden und Vorhängen ein.

Wie stelle ich den Timer ein?

Drücken Sie die TIMER-Taste am Bedienfeld, um die Dauer von 1 bis 9 Stunden einzustellen. Die Digitalanzeige blinkt. Der Ventilator schaltet sich nach Ablauf der Zeit automatisch aus. Zum Abbrechen halten Sie TIMER gedrückt, bis die Anzeige verschwindet.

Welche zusätzlichen Modi gibt es?

Schlafmodus (SLEEP): reduzierte und leise Geschwindigkeit, nicht manuell einstellbar. Ambiente-Modus (FEEL): zufällige Geschwindigkeitsvariation zur Simulation einer natürlichen Brise. Diese Modi sind nur über das Bedienfeld zugänglich.

Welche elektrischen Spezifikationen gibt es?

Spannung: 220-240 V ~ 50 Hz, Leistung: 130 W, Luftstrom: 250 m³/min. Die Fernbedienung verwendet die Frequenz 433,92 MHz.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Entsorgen Sie es gemäß der europäischen Richtlinie 2012/19/EU an einer Sammelstelle für Elektroschrott. Die Batterie muss entnommen und separat recycelt werden.

BEDIENUNGSANLEITUNG CFH212922.1 Emerio

Bedienungsanleitung – Deutsch ...... - 12 -

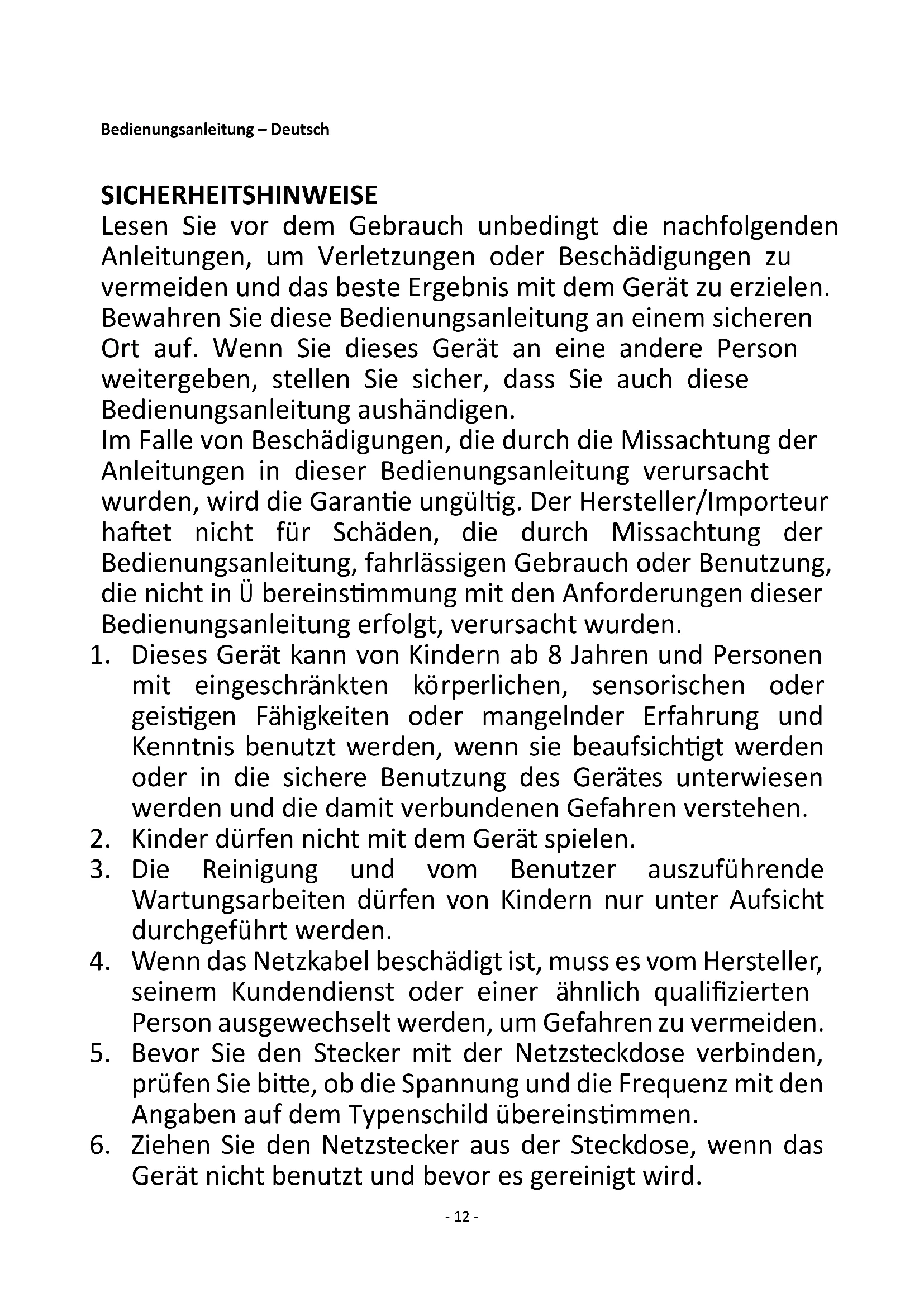

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Ü bereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen werden und die damit verbundenen Gefahren verstehen.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Die Reinigung und vom Benutzer auszuführende Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.
4. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu vermeiden.
5. Bevor Sie den Stecker mit der Netzsteckdose verbinden, prüfen Sie bitte, ob die Spannung und die Frequenz mit den Angaben auf dem Typenschild übereinstimmen.

6. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät nicht benutzt und bevor es gereinigt wird.

7. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt und halten Sie es von heißen Objekten und offenen Flammen fern.

8. Tauchen Sie das Gerät oder den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr aufgrund von Stromschlag!
9. Um den Stecker aus der Steckdose zu entfernen, ziehen Sie am Stecker. Ziehen Sie nicht am Kabel.
10. Berühren Sie das Gerät nicht, wenn es ins Wasser gefallen ist. Ziehen Sie den Stecker aus der Steckdose, schalten Sie das Gerät aus und schicken Sie es an einen autorisierten Kundendienst zwecks Reparatur.
11. Den Netzstecker des Gerätes nicht mit einer nassen Hand aus der Steckdose ziehen oder mit der Steckdose verbinden.
12. Versuchen Sie unter keinen Umständen, das Gehäuse des Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies könnte einen Stromschlag verursachen.
13. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.
14. Verwenden Sie das Gerät nur zu seinem bestimmungsgemäßen Zweck.
15. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.
16. Lagern oder benutzen Sie das Gerät nicht im Freien.
17. Bewahren Sie das Gerät an einem trockenen, für Kinder unzugänglichen Ort (in seiner Verpackung) auf.
18. Stecken Sie niemals Finger oder andere Objekte durch das Ventilatorschutzgitter, wenn der Ventilator läuft.
19. Lassen Sie das Produkt niemals ohne das Ventilatorschutzgitter laufen, da es sonst zu schweren Verletzungen kommen könnte.
20. Das Gerät muss vor dem Gebrauch komplett zusammengebaut werden.
21. Achten Sie auf langes Haar! Es kann sich aufgrund der Luftwirbel im Ventilator verfangen.

22. Richten Sie den Luftstrom nicht über längere Zeit auf Personen.

23. Vergewissern Sie sich, dass der Ventilator ausgeschaltet und der Netzstecker gezogen ist, bevor Sie das Schutzgitter entfernen.

24. Den Ventilator nicht in fechten Räumen benutzen, z. B. in Badezimmern oder Waschräumen.
25. Den Ventilator nicht in der Nähe entzündlicher Stoffe oder Dämpfe benutzen, z. B. Alkohol, Insektenvernichter, Benzin o. ä.
26. Zum Ein- und Ausschalten des Ventilators nicht den Netzstecker benutzen.
27. Nicht am Netzkabel ziehen oder es auf bzw. in der Nähe einer Wärmequelle verlegen. Das Kabel immer vollständig abwickeln, um ein Ü berhitzen zu vermeiden.
28. Den Ventilator nicht während des Betriebs versetzen.
29. Zum Starten und Stoppen des Ventilators immer den Schalter auf dem Bedienfeld verwenden.
30. Immer einen Sicherheitsabstand von 200 mm zu Wänden, Möbeln und Vorhängen einhalten.
31. Eine fehlerhafte Installation kann Brände, Stromschläge und/oder Verletzungen hervorrufen.
32. Zu den sonnenreichsten Tageszeiten Vorhänge bzw. Jalousien geschlossen halten.

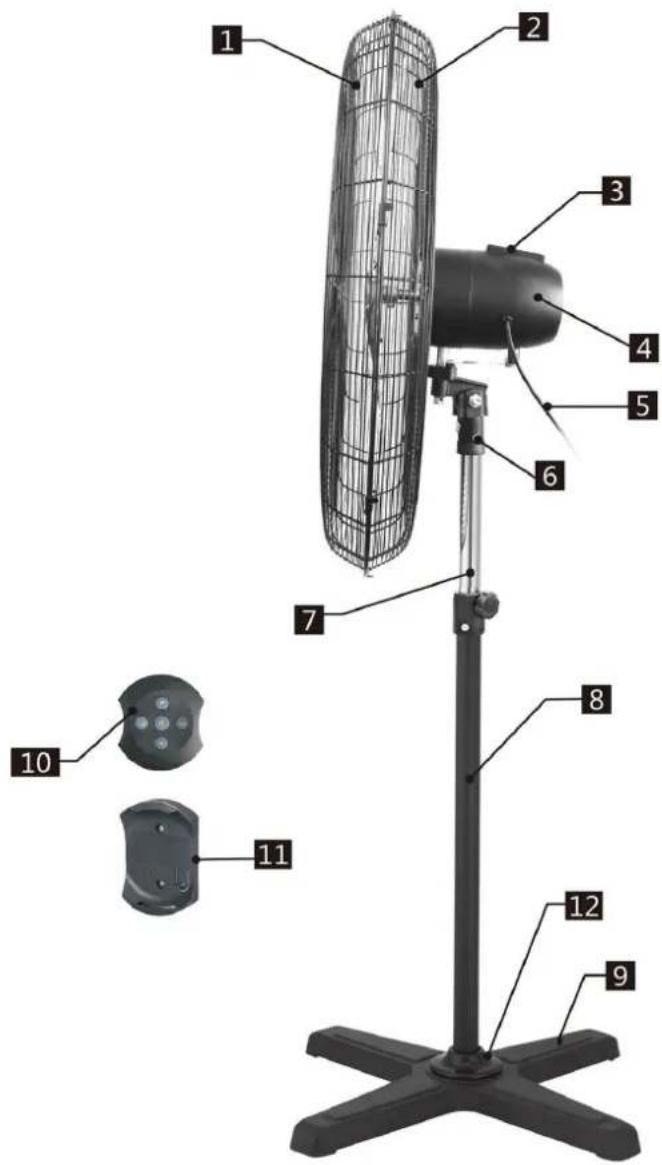

BESCHREIBUNG DER TEILE

1. Vorderes Lüftergitter
2. Hinteres Lüftergitter
3. Bedienfeld
4. Motor
5. Netzkabel
6. Motoranschluss
7. Höhenverstellrohr
8. Standsäule
9. Sockel
10. Fernbedienung
11. Fernbedienbasis
12. Dekorring

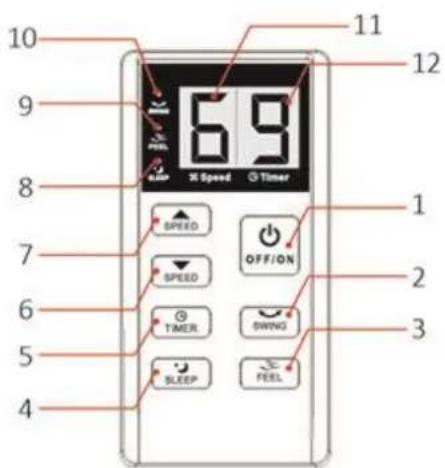

BEDIENFELD

1. Ein-/Aus-Taste
2. Schwenktaste
3. Taste Naturbrise
4. Taste Schlafmodus
5. Timer-Taste
6. Taste Stärker
7. Taste Schwächer
8. Schlaf-Modus Anzeigesymbol
9. Naturbrise-Anzeigesymbol
10. Schwenk-Anzeigesymbol
11. Digitalanzeige für Windstufe
12. Digitalanzeige für Timer

AUFSTELLEN DES GERÄTS

• Der Ventilator muss immer auf einem flachen und stabilen Untergrund stehen.
• Den Ventilator nicht dort aufstellen, wo Möbel oder andere Gegenstände den Luftstrom blockieren können.

MONTAGELEITUNG

** Vor dem Gebrauch in folgender Reihenfolge korrekt zusammenbauen.

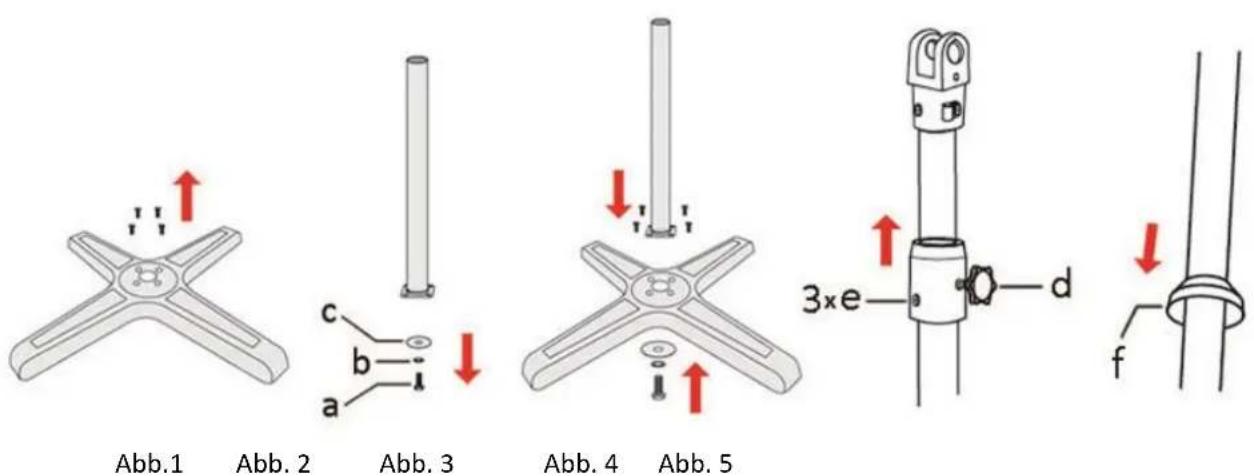

Sockel montieren

1. Die vier Schrauben am Sockel lösen (Abb. 1).
2. Die Sicherungsschraube (a), die Unterlegscheibe (b) und die Zwischenplatte (c) unten von der Standsäule abmontieren (Abb. 2).
3. Die Standsäule mit den vier Schrauben fest am Sockel anschrauben. Die Sicherungsschraube, Unterlegscheibe und Zwischenplatte wieder unter der Standsäule anbringen (Abb. 3).
4. Die Höhenverstellschraube (d) und die drei Schrauben (e) unten am Höhenverstellrohr lösen. Das Höhenverstellrohr aus der Standsäule herausziehen (Abb. 4).
5. Den Dekorring (f) über die Standsäule auf den Sockel aufschieben (Abb. 5).
6. Das Höhenverstellrohr wieder einführen und mit den drei Schrauben festziehen. Das Rohr auf die gewünschte Höhe einstellen und mit der Höhenverstellschraube feststellen.

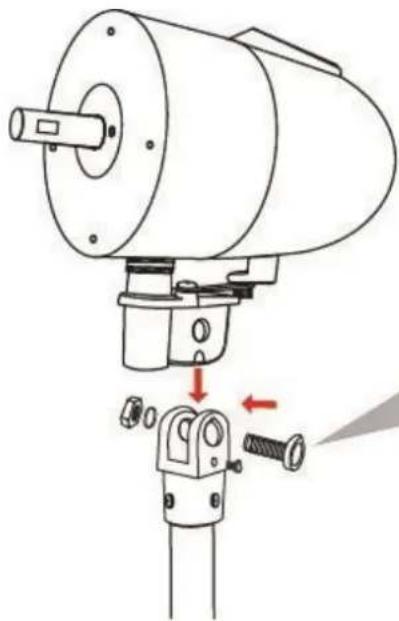

Montieren des Motors

1. Die Fixierschraube (g), die Kippgelenk-Verstellschraube (h), die Unterlegscheibe (i) und die Befestigungsmutter (j) vom Motoranschluss abmontieren (Abb. 6).

2. Den Motor in die Aussparung des Motoranschlusses einführen. Die Bohrungen am Anschluss und am Motor fluchten lassen, die Kippgelenk-Verstellschraube, Unterlegscheibe und die Befestigungsmutter montieren und mit einem Schraubenschlüssel fest anziehen. Die Fixierschraube wieder festziehen (Abb. 7).

3. Die Schraube für die Kabelschelle (k) am Motoranschluss abmontieren. Das Netzkabel (l) durch die Kabelschelle verlegen (m). Die Schraube wieder festziehen (Abb. (8)).

Hinweis: Das Netzkabel zwischen dem Motor und der Kabelschelle darf nicht zu kurz sein. Darauf achten, dass dazwischen genügend Platz ist, damit das sich der Ventilatorkopf beim Schwenken frei drehen kann.

Abb. 6

Der obere Punkt der Schraube muss korrekt in der Nut der Bohrung liegen.

1. Die schwarze Schutzhülse (n) von der Motorwelle (o) abziehen (Abb. 9).
2. Die vier Schrauben (p) vorne am Motor lösen. (Abb.10)
3. Zum Befestigen des hinteren Ventilatorgitters am Motor die Bohrlöcher des Gitters mit der Vorderseite des Motors fluchten lassen. Die vier Schrauben wieder festziehen. (Abb.11) Darauf achten, dass die Bohrung (q) am hinteren Gitter unten ist. (Abb. 12)

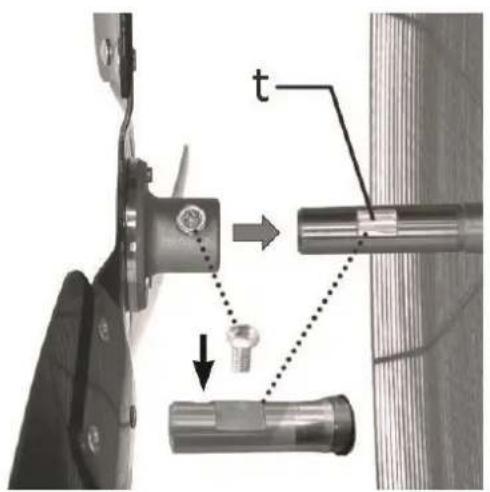

Ventilatorflügel montieren

1. Die Schraube (r) am Ventilatorflügel (s) lösen (Abb. 13).
2. Die Ventilatornabe auf die Motorwelle aufschieben (bis zur Längsnut bzw. flachen Stelle (t) der Motorwelle) und die Schraube in der Mitte des Ventilatorflügels festziehen (Abb. 14).

Abb. 13
Abb. 14

Vorderes Ventilatorgitter montieren

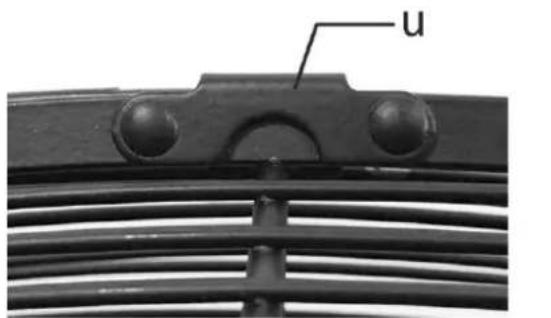

1. Den Haken (u) am Vordergitter oben in das hintere Ventilatorgitter einhängen (Abb. 15).

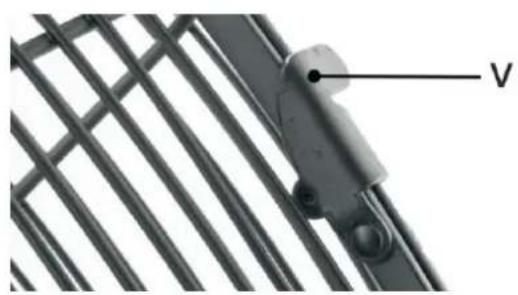

2. Das vordere mit dem hinteren Gitter verbinden und die Clipbefestigungen (v) schließen (Abb. 16).
3. Zum Befestigen des vorderen und des hinteren Gitters die Fixierschraube mit der Mutter (w) anschrauben (Abb. 17).

Abb. 15

1. Taste Schwächer
2. Ein/Aus-Taste
3. Schwenktaste
4. Taste Stärker
5. Taste Schlafmodus

Dieses Gerät hat eine Fernbedienung. Zum Betrieb wird eine CR2032Batterie benötigt. Die Funktionen der Fernbedienungstasten entsprechen der Tastenbelegung des Bedienfelds. Daran denken, den Kunststoff-Trennstreifen vom Batteriedeckel abzuziehen, bevor das Gerät zum ersten Mal benutzt wird.

Koppeln der Fernbedienung

Wichtig: Ab Werk ist die im Paket enthaltene Fernbedienung bereits mit dem zugehörigen Ventilator gekoppelt. Falls aber die Fernbedienung verloren gegangen ist und durch eine neue ersetzt wurde, muss diese vor dem Gebrauch zuerst auf den Ventilator eingestellt werden.

Vorgehensweise:

1. Die Batterie muss sich in der Fernbedienung befinden.
2. Gerät an eine Steckdose anschließen.
3. Die Ein-/Aus-Taste auf der Fernbedienung 4 mal drücken. Beim vierten Mal gedrückt halten, bis ein Piepton zu hören ist.
4. Nach dem Piepton ist die Fernbedienung auf den Ventilator eingestellt.

Halterung der Fernbedienung anbringen

1. Zwei Löcher in der Wand bohren, die mit den Bohrungen (A) in der Halterung für die Fernbedienung übereinstimmen.
2. Die beiden Dübel (B) in die Bohrlöcher einsetzen, die Wandhalterung vor die Dübel halten und die beiden Schrauben (C) in die Löcher einführen, um die Halterung zu befestigen.
3. Die Fernbedienung in die Halterung legen. Die Fernbedienung um 90 Grad drehen, um sie fest zu arretieren.

Zum Einstellen der gewünschten Funktion auf dem Bedienfeld oder auf der Fernbedienung die entsprechenden Tasten drücken. Gerät an eine Steckdose anschließen.

1. Ein/Aus-Taste:

Zum Einschalten des Geräts die Ein-/Aus-Taste drücken. Das Gerät startet auf Stufe 3. Die Taste erneut drücken, um das Gerät auszuschalten.

1. Stufenschalter:

Den Stufenschalter “”/“” drücken um die gewünschte Ventilatorstufe (1 / 2 / 3 / 4 / 5 / 6) einzustellen. Diese wird vom Digitaldisplay angezeigt.

1. Timer-Taste:

Die Timer-Taste drücken, um die gewünschte Betriebsdauer (1 bis 9 Std.) einzustellen. Wenn der Timer eingestellt ist, blinkt der entsprechende Timer-Wert im Display. Sobald die eingestellte Zeit erreicht ist, schaltet sich das Gerät automatisch ab. Um den Timer zu löschen, die Timer-Taste im Bedienfeld gedrückt halten, bis die Zeitangabe im Display verschwindet.

Hinweis: Diese Funktion kann nur über das Bedienfeld betätigt werden. Auf der Fernbedienung befindet sich keine Timer-Taste.

1. Schwenktaste:

Die Schwenktaste drücken, um die Schwenkfunktion zu aktivieren. Der Ventilatorkopf schwenkt um 80 Grad von links nach rechts waagerecht. Die Taste erneut drücken, um die Funktion auszuschalten.

1. Taste Schlafmodus:

Die Taste drücken um den Schlafmodus zu aktivieren. Der Ventilator arbeitet daraufhin leiser und auf einer geringeren Stufe. Die Ventilatorstufe ist fest vorgegeben und kann nicht manuell verändert werden. Falls die Ventilatorstufe manuell verstellt wird, schaltet der Ventilator den Schlafmodus aus.

1. Naturbrise-Funktion:

Die Taste drücken um die Betriebsart Naturbrise zu aktivieren. Der Ventilator verändert dabei seine Drehzahl, sodass sich der Luftstrom wie eine natürliche Meeresbrise anfühlt. Die Ventilatorstufe ist fest vorgegeben und kann nicht manuell verändert werden. Wenn die Ventilatorstufe manuell verändert wird, beendet das Gerät die Naturbrise-Funktion.

Hinweis: Diese Funktion kann nur über das Bedienfeld betätigt werden. Auf der Fernbedienung befindet sich keine Naturbrise-Taste.

HINWEIS: Das Gerät setzt den Betrieb nach dem Einschalten in der zuvor eingestellten Ventilatorstufe und Schwenkfunktion fort, sofern es nicht vom Netz getrennt wurde. Falls das Gerät vorher vom Netz getrennt war, startet es nach dem erneuten Einschalten auf Stufe 3.

REINIGUNG UND PFLEGE

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das Netzkabel aus der Steckdose.
2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!
3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.
4. Kein Benzin, Benzol, Verdünnungsmittel etc. verwenden, da das Gerät sonst beschädigt wird.
5. Das Gerät an einem sauberen und trockenen Ort aufbewahren, wenn es nicht benötigt wird.

TECHNISCHE DATEN

Betriebsspannung: 220-240V \~ 50Hz

Leistungsaufnahme: 130W

Luftvolumen: 250 m³/min

Frequenzbereich: 433,92 MHz, ein Kanal

Konformitätserklärung

Wir, Emerio, erklären in alleiniger Verantwortung, dass das Produkt: CFH-212922.1 die grundlegenden Anforderungen und anderen relevanten Anforderungen der RED Richtlinie (2014/53/EU) erfüllt.

Die vollständige CE-Erklärung ist unter folgender URL abrufbar: www.emerio.eu

GEWÄHRLEISTUNG UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Gewährleistung zu fordern:

Wir bieten eine 2-Jahres-Gewährleistung für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen, werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie. Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung, Austausch oder Kosten für Versand/Transport zum Reparaturort und zurück, der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf.

Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern.

Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.

BATTERIEN MÜ SSEN WIEDERVERWERTET ODER KORREKT ENTSORGT WERDEN. NICHT

Ö FFNEN. NICHT WEGWERFEN, IN FEUER WERFEN ODER KURZSCHLIESSEN.
