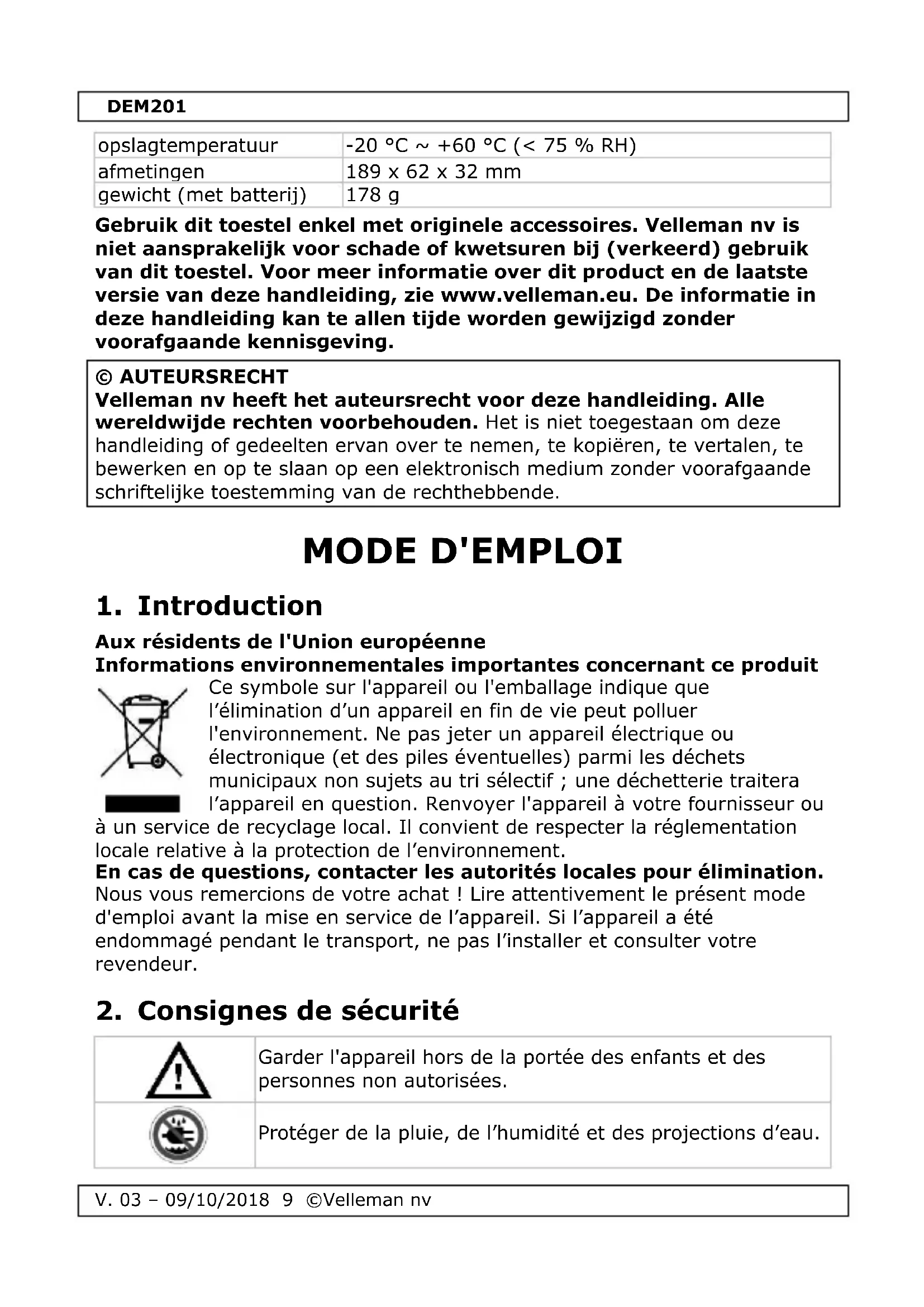

MODE D'EMPLOI DEM201 VELLEMAN

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Protéger de la pluie, de l’humidité et des projections d’eau.DEM201

Protéger l’appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l’opération.

Protéger l'appareil des températures extrêmes et de la poussière.

Il n’y a aucune pièce réparable par l’utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser. Toute modification est interdite pour des raisons de sécurité. N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.

Se référer aux illustrations en page 2 de ce mode d'emploi.

bouton de sélection des plages

sélecteur de pondération fréquentielle

bouton d'alimentation

compartiment à piles Afficheur

hors plage inférieure

valeur de mesure actuelle

plage de mesure automatique

échantillonnage rapide

échantillonnage lent

extinction automatique

plage de mesure analogiqueDEM201

1. Eteindre l'appareil pour remplacer la pile.

2. Ouvrir le compartiment à piles avec un tournevis approprié.

3. Retirer la pile usée et la remplacer par une pile neuve de 9 V.

Respecter la polarité indiquée dans le compartiment à piles.

4. Fermer le compartiment à piles.

Avertissement : Ne jamais perforer les piles et ne pas les jeter

au feu (danger d’explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l’environnement. Garder les piles hors de la portée des enfants.

1. Maintenir enfoncé le bouton d'alimentation pendant 1 seconde pour

2. Appuyer brièvement sur le bouton marche/arrêt pour allumer le

3. Enfoncer le sélecteur de pondération A/C pour sélectionner la

4. Appuyer sur le bouton f/s pour sélectionner une pondération rapide

(125 ms) ou lente (1 s).

5. Appuyer sur le bouton de sélection des plages pour sélectionner la

6. Diriger le microphone vers la source sonore à une distance de 1 à 1.5

m. Le niveau sonore s'affiche.

7. Appuyer brièvement sur le bouton MIN/MAX pour geler la valeur de

mesure. Appuyer de nouveau pour dégeler l'affichage.

8. Maintenir enfoncé le bouton MIN/MAX pendant 3 secondes pour

afficher la valeur maximale enregistrée. Appuyer brièvement pour afficher la valeur minimale enregistrée et maintenir enfoncé pour quitter la fonction.

9. Maintenir enfoncé le bouton d'alimentation pendant 3 secondes pour

7. Nettoyage et entretien

Nettoyer régulièrement l’appareil avec un chiffon humide non pelucheux. Éviter l’usage d’alcool et de solvants. NE JAMAIS immerger l’appareil dans un liquide. Ranger le mètre dans un endroit sec et à l'abri de l'humidité et les vibrations. Retirer la pile lorsque le mètre sera rangé pour une longue période de temps.DEM201

V. 03 – 09/10/2018 12 ©Velleman nv

8. Spécifications techniques

80 dB ~ 130 dB Auto 30 dB ~ 130 dB précision +/- 1.4 dB 94 dB @ 1 kHz plage de fréquence de 31.5 Hz à 8 kHz pondération de fréquence A, C pondération de temps

rapide 125 ms lente 1 s alimentation 1 x pile de 9 V, 6F22 (incl.) extinction automatique 15 min température de service -20 °C ~ +60 °C (< 90 % RH) température de stockage -20 °C ~ +60 °C (< 75 % RH) dimensions 189 x 62 x 32 mm poids (avec pile) 178 g

N’employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans notification préalable.

SA Velleman est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.DEM201
