Grandioso D1 - Convertisseur numérique-analogique Esoteric - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur numérique-analogique (DAC)
Marque	Esoteric
Modèle	Grandioso D1
Dimensions (L × H × P)	445 × 132 × 449 mm
Poids	24 kg
Alimentation	CA 230 V, 50 Hz (modèle Europe)
Consommation électrique	20 W
Entrées audionumériques	ES-LINK (HDMI), XLR, RCA, optique, USB (Type B)
Sorties analogiques	XLR (mono), RCA (mono)
Impédance de sortie	XLR : 100 Ω, RCA : 47 Ω
Niveau de sortie maximal	XLR : 5,0 Vrms (0 dB), RCA : 2,5 Vrms
Réponse en fréquence	PCM 192 kHz : 5 Hz – 70 kHz (-3 dB)
Fréquences d'échantillonnage supportées (entrées numériques)	PCM : 32 – 384 kHz (16-48 bits), DSD : 2,8 / 5,6 MHz
Convertisseur ascendant (upsampling)	OFF, 2FS, 4FS, 8FS, DSD
Filtre numérique DSD	ON / OFF
Synchronisation d'horloge	Entrée : BNC (75 Ω, 50 Ω), sortie : BNC (75 Ω)
Accessoires fournis	Cordon d'alimentation, câble HDMI, patins en feutre, mode d'emploi, carte de garantie
Entretien et nettoyage	Chiffon doux et sec ; éviter produits chimiques ; débrancher avant nettoyage
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir le boîtier, utiliser un cordon d'alimentation authentique
Température de fonctionnement	+5 °C à +35 °C
Humidité de fonctionnement	5 % à 85 % (sans condensation)

FOIRE AUX QUESTIONS - Grandioso D1 Esoteric

Comment connecter le Grandioso D1 à un lecteur SACD Esoteric P1 ?

Utilisez un câble HDMI pour la connexion ES-LINK. Assurez-vous que le D1 est réglé sur le canal gauche (Lch) ou droit (Rch) selon la configuration. Le câble HDMI fourni peut être utilisé.

Comment régler la synchronisation d'horloge avec un générateur externe ?

Raccordez la sortie d'horloge du générateur à la prise CLOCK SYNC IN ou 10MHz IN du D1. Ensuite, en mode réglage, sélectionnez CLK > IN ou MCK IN / MCK10M selon le type de signal. L'impédance d'entrée est de 75 Ω pour CLOCK SYNC IN et 50 Ω pour 10MHz IN.

Quels câbles utiliser pour les sorties analogiques ?

Utilisez des câbles audio XLR ou RCA standards. Les sorties sont mono, donc vous aurez besoin d'un câble par canal. Le niveau de sortie maximal est de 5,0 Vrms sur XLR et 2,5 Vrms sur RCA.

Comment activer la conversion ascendante (upsampling) ?

Appuyez plusieurs fois sur la touche MENU jusqu'à afficher UPCONV>. Utilisez les touches -/+ pour choisir parmi OFF, 2FS, 4FS, 8FS ou DSD. Chaque entrée peut avoir un réglage différent.

Pourquoi le voyant CLOCK clignote-t-il en bleu ?

Le clignotement indique qu'un signal d'horloge est détecté mais pas encore verrouillé. Une fois la synchronisation établie, le voyant reste fixe. Vérifiez les connexions et le réglage de l'horloge.

Comment réinitialiser les réglages d'usine ?

Éteignez l'unité, puis maintenez la touche MENU enfoncée tout en rallumant avec POWER. Relâchez MENU lorsque « Setup CLR » s'affiche à l'écran.

Puis-je utiliser une télécommande avec le Grandioso D1 ?

L'appareil ne possède pas de télécommande fournie, mais il peut être commandé par la télécommande d'un lecteur Esoteric P1 ou d'autres appareils Esoteric compatibles (pour régler l'atténuateur par exemple).

Comment brancher un ordinateur pour lire des fichiers audio ?

Connectez un câble USB de l'ordinateur au port USB (Type B) du D1. Assurez-vous d'installer le pilote approprié (Windows) ou utilisez le pilote standard (Mac). Sélectionnez l'entrée USB sur le D1, puis lancez la lecture depuis l'ordinateur.

Quelle est la fonction de l'économie automatique d'énergie ?

Elle éteint automatiquement l'unité après une période d'inactivité sans signal d'entrée verrouillé. Par défaut réglée à 30 minutes. Vous pouvez la régler sur 30, 60, 90, 120 minutes ou la désactiver via le mode réglage (APS>).

Comment nettoyer l'appareil en toute sécurité ?

Utilisez un chiffon doux et sec. Pour les taches tenaces, un chiffon humide bien essoré. Débranchez toujours l'alimentation avant le nettoyage. N'utilisez jamais de produits chimiques, diluants ou lingettes imbibées.

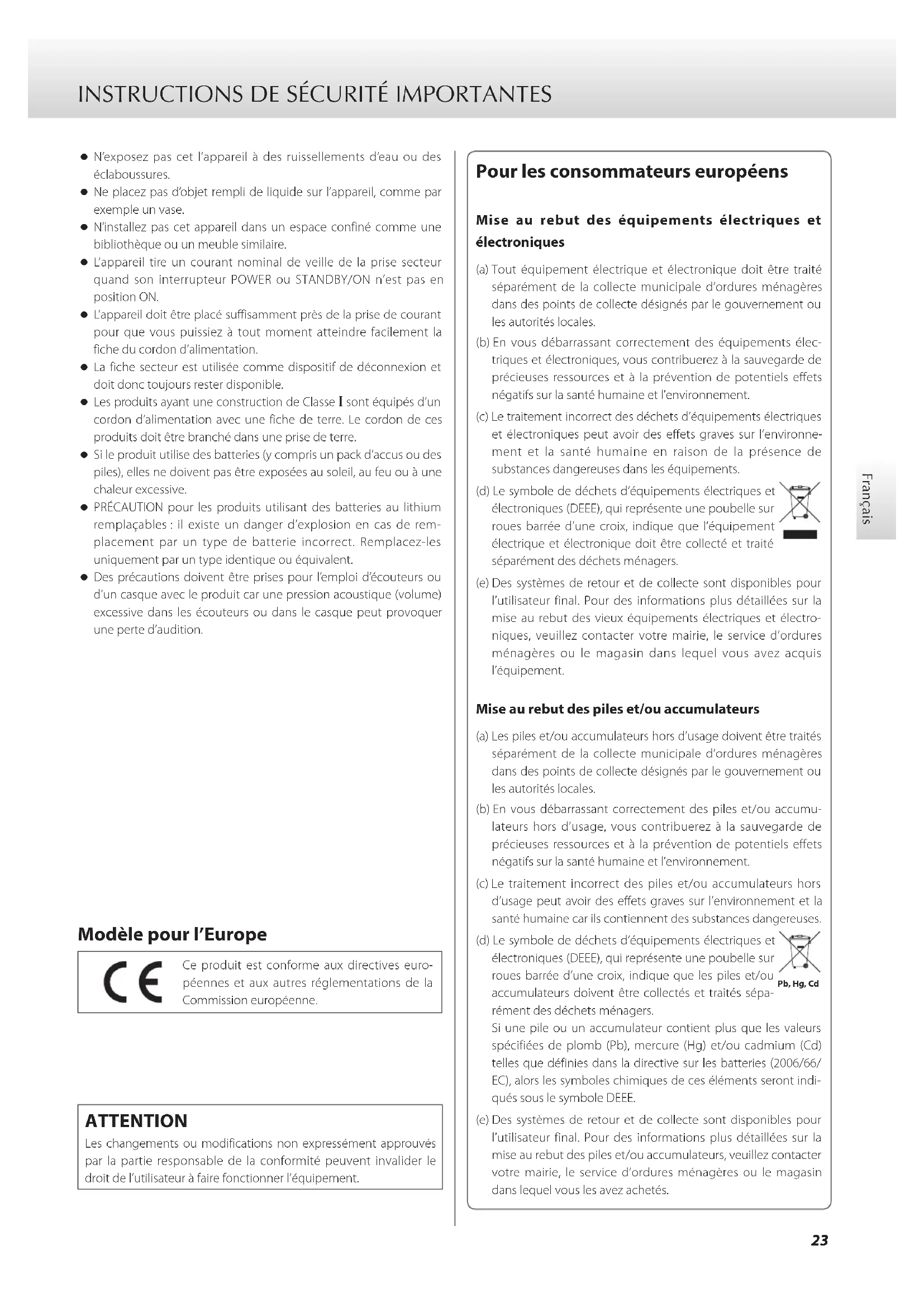

MODE D'EMPLOI Grandioso D1 Esoteric

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

• N'exposez pas cet appareil à des ruissellements d'eau ou des éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Les produits ayant une construction de Classe I sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre.
• Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits utilisant des batteries au lithium remplaçables : il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les uniquement par un type identique ou équivalent.
• Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Modèle pour l'europe

Ce produit est conforme aux directives européennes et aux autres réglementations de la Commission européenne.

Attention

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent invalider le droit de l'utilisateur à faire fonctionner l'équipement.

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle sur roues barrée d'une croix, indique que l'équipement électrique et électronique doit être collecté et traité séparément des déchets ménagers. (e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des piles et/ou accumulateurs

(a) Les piles et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des piles et/ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des piles et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses.

(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle sur roues barrée d'une croix, indique que les piles et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une pile ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/EC), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des piles et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.

Sommaire

Nous vous remercions d'avoir choisi ce produit Esoteric.

Lisez ce mode d'emploi avec attention pour tirer les meilleures performances de ce produit.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES....23

Avant l'utilisation....24

Contenu de l'emballage....24

Précautions d'emploi....25

Note sur les pieds de découplage 25

Entretien....25

Branchements....26

Nomenclature et fonctions des parties (unité principale)....28

Nomenclature et fonctions des parties (écran) 29

Fonctionnement de base...30

Mode de réglage 30

Signification des paramètres affichés en mode de réglage..... 31

Réglage de conversion ascendante....31

Réglage du filtre numérique....31

Réglage d'horloge (« Clock ») 32

Sélection de la prise d'entrée d'horloge....33

Réglages de sortie d'horloge 33

Réglage du canal 33

Atténuateur (Dimmer)....34

Réglage de sortie analogique....34

Réglage d'assombrissement automatique de l'écran.... 34

Réglage d'économie automatique d'énergie....34

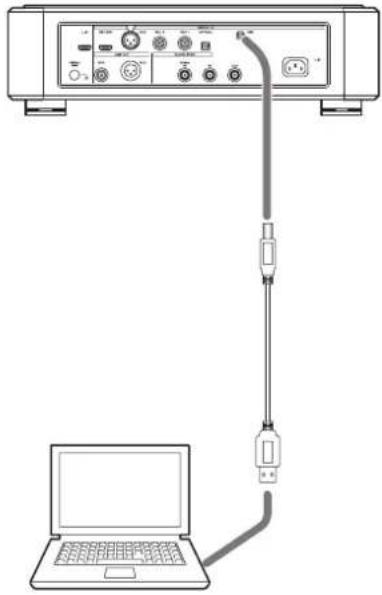

Branchement d'un ordinateur et lecture de fichiers audio..... 35

Installation du pilote....35

Guide de dépannage 37

Messages....38

Rappel des réglages d'usine 38

Caractéristiques techniques....39

Face arrière....40

Contenu de l'emballage

Vérifiez que vous disposez bien de tous les accessoires représentés ci-dessous. Veuillez contacter le magasin dans lequel vous avez acheté ce produit si l'un de ces accessoires manque ou a été endommagé durant le transport.

Cordon d'alimentation×1

Patins en feutre × 4

Câble HDMI × 1 Carte de garantie × 1

Mode d'emploi (ce document) × 1

- Après avoir lu ce mode d'emploi, gardez-le en lieu sûr avec la carte de garantie pour vous y référer ultérieurement.

Précautions d'emploi

• Ces unités sont très lourdes, aussi faites attention de ne pas vous blesser durant l'installation.
• N'installez pas ces unités dans un lieu qui pourrait chauffer. Cela comprend les endroits exposés directement au soleil ou près d'un radiateur, d'un chauffage, d'une cuisinière ou d'autres appareils chauffants. En outre, ne les placez pas au-dessus d'un amplificateur ou autre équipement générant de la chaleur. Cela pourrait causer une décoloration ou une déformation.
• Évitez les emplacements extrêmement froids ou exposés à une humidité ou à une poussière excessives.
• Afin de permettre une bonne dissipation de la chaleur, laissez au moins 20 cm entre ces unités et les murs et autres équipements lors de l'installation. Si vous les placez dans un rack, prenez les précautions nécessaires pour éviter la surchauffe en laissant au moins 5 cm d'espace au-dessus des unités et au moins 10 cm derrière.
• Placez chaque unité sur une surface stable près du système audio que vous allez utiliser avec elle.
• NE placez RIEN sur le dessus des unités, pas même des CD, CD-R, disques vinyle ou cassettes. Cela pourrait entraîner des dommages.
• Ne posez pas de tissu sur les unités et ne placez pas celles-ci sur du linge de maison ou sur une épaisse moquette. Cela pourrait entraîner la surchauffe des unités ou les endommager.
• Fournissez à l'unité d'alimentation une tension d'alimentation qui correspond à celle indiquée sur la face arrière. Si vous avez des doutes à ce sujet, consultez un électricien.
• Ne déplacez pas les unités durant l'utilisation.
• N'ouvrez pas le boîtier des unités car cela peut endommager le circuit ou causer un choc électrique. Si un objet étranger pénètre dans une des unités, consultez votre revendeur.
• Quand vous débranchez la fiche d'alimentation d'une prise secteur, tirez toujours directement sur la fiche. Ne tirez jamais sur le cordon lui-même.
• Quand cette unité est en service, allumer un téléviseur à proximité peut entraîner l'apparition de parasites sur l'écran de celui-ci, en fonction des caractéristiques du signal télédiffusé. Ce n'est pas un mauvais fonctionnement de l'unité ni du téléviseur. Si cela se produit, éteignez l'unité.
• Comme l'ES-LINK est un format propre à ESOTERIC, ne branchez pas le câble HDMI utilisé avec celui-ci à des connecteurs HDMI ordinaires de matériels d'autres marques. Ils ne sont pas compatibles.

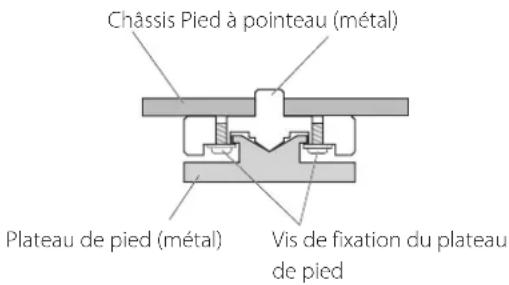

Note sur les pieds de découplage

Des pieds à pointeau métallique de haute précision sont solidement fixés aux plaques inférieures de ces unités.

Leur plateau de protection n'est pas fixé de façon rigide, mais quand une unité est posée à sa place, elle est soutenue par ces pieds à pointeau, qui dispersent efficacement les vibrations.

Châssis Pied à pointeau (métal) Plateau de pied (métal) Vis de fixation du plateau de pied

- Fixez les patins de feutre fournis sous les pieds de protection pour éviter de rayer la surface sur laquelle sont placées les unités.

Entretien

Utilisez un chiffon sec et doux pour nettoyer la surface des unités.

Pour les taches tenaces, utilisez un chiffon humide qui a été soigneusement essoré afin d'éliminer l'excès d'humidité.

Par sécurité, débranchez la fiche d'alimentation de la prise secteur avant de nettoyer les unités.

• Ne vaporisez jamais du liquide directement sur ces unités.
• N'utilisez pas de lingettes de nettoyage imbibées de produits chimiques, de diluant ou de substances similaires car cela pourrait endommager la surface des unités.
• Évitez un contact prolongé des unités avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager les boîtiers.

Platine Super Audio CD/CD (Grandioso P1)

Lecteur de CD, etc. Prises de sortie audio numérique Appareil qui produit le signal d'horloge (G-01, G-02, etc.) CLOCK OUT A B C Grandioso D1 (pour le canal gauche) B C Cable cumulative BNC C Cable cumulative BNC D E Grandioso D1 (pour le canal droit) E F Faites les branchements au moyen d'un jeu d'un seul et même type. Prise secteur Prise secteur Cable audio XLR Cable audio RCA AUDIO IN (L) AUDIO IN (R) Amplificateur

Précautions lors des branchements

• Faites tous les autres branchements avant de brancher les fiches d'alimentation dans les prises secteur.
• Lisez les modes d'emploi de tous les appareils qui seront connectés et suivez leurs instructions.

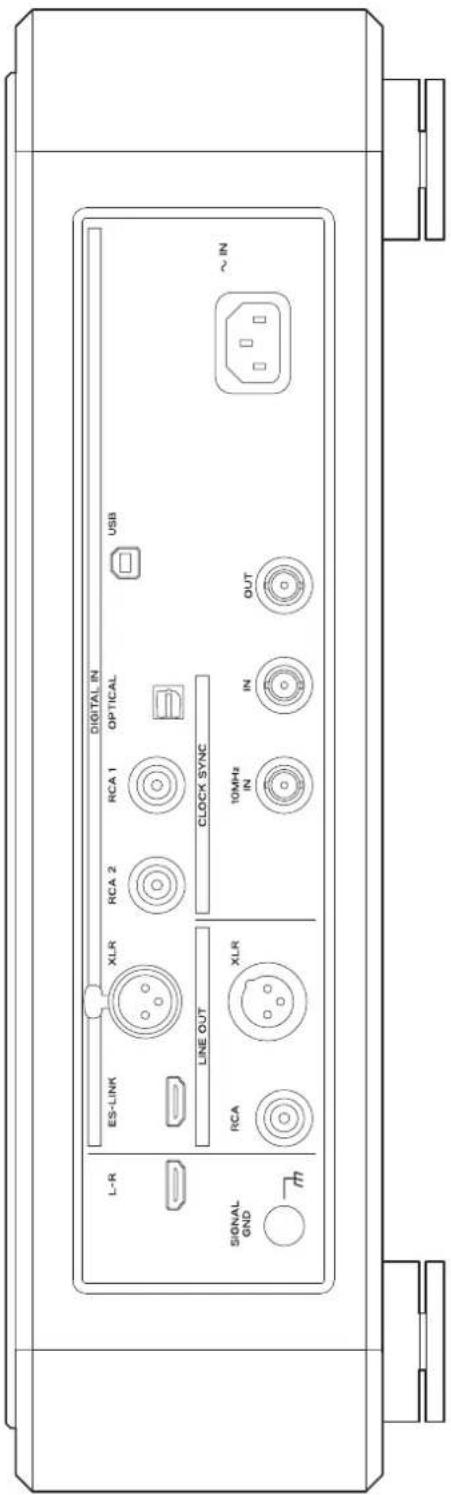

Prises d'entrée audio numérique

Servent à recevoir l'audio numérique.

Connectez-les aux prises de sortie numérique d'appareils numériques (dont les P1, P01, P02, P03 et P05).

ES-LINK : câble HDMI

- Comme l'ES-LINK est un format propre à ESOTERIC, ne branchez pas le câble HDMI utilisé avec celui-ci à des connecteurs HDMI ordinaires de matériels d'autres marques. Ils ne sont pas compatibles.

Utilisez des câbles du commerce pour les connexions suivantes.

XLR : câble numérique XLR

RCA : câble numérique coaxial RCA

Optical : câble numérique optique

• Nous recommandons d'utiliser l'ES-LINK pour le raccordement à un P1.
• La prise XLR accepte l'AES double (« Dual »). Si l'appareil source numérique que vous utilisez accepte l'AES double, utilisez deux câbles pour relier la prise XLR de l'unité du canal gauche à la sortie numérique gauche de l'appareil source audio et la prise XLR de l'unité du canal droit à la sortie numérique droite de l'appareil source audio.

B Borne de mise à la masse (SIGNAL GND)

Raccorder cette borne de mise à la masse à celle d'un autre convertisseur N/A, amplificateur ou autre appareil peut améliorer la qualité audio.

- Ce n'est pas un branchement de terre de sécurité électrique.

Utilisez-les pour recevoir et envoyer les signaux de synchronisation d'horloge.

Si vous utilisez un générateur d'horloge, raccordez sa sortie d'horloge au connecteur CLOCK SYNC IN de cette unité.

Pour recevoir le signal à onde sinusoidale d'un oscillateur à 10 MHz, branchez la sortie de l'oscillateur au connecteur d'entrée CLOCK SYNC 10MHz IN de cette unité.

Utilisez les paramètres d'horloge pour sélectionner l'entrée CLOCK SYNC active (page 32).

Reliez le connecteur CLOCK SYNC OUT au connecteur d'entrée d'horloge d'un appareil audio numérique source.

Utilisez des câbles coaxiaux BNC du commerce pour ces connexions (CLOCK SYNC IN/OUT : 75 Ω, 10MHz IN : 50 Ω).

En cas d'utilisation de deux unités séparées pour les canaux gauche et droit, raccordez cette prise au moyen d'un câble HDMI.

Le D1 réglé sur Lch (canal gauche) au moyen du paramètre CH (canal) enverra les réglages et les données audio du canal droit au D1 réglé sur Rch (canal droit).

Branchez le cordon d'alimentation secteur fourni à cette prise. Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur.

N'utilisez qu'un authentique cordon d'alimentation Esoteric. L'utilisation d'autres cordons d'alimentation peut entraîner un incendie ou un choc électrique. Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

Elles produisent l'audio analogique.

Si l'amplificateur a des prises d'entrée audio XLR, utilisez des câbles audio XLR du commerce pour les raccorder.

Si l'amplificateur a des prises d'entrée audio RCA, utilisez des câbles audio RCA du commerce pour les raccorder.

Chez Esoteric, nous utilisons pour référence des câbles MEXCEL. Esoteric sans contrainte.

Pour des informations détaillées, visitez le site web suivant.

http://www.esoteric.jp/products/esoteric/accessory/indexe.html

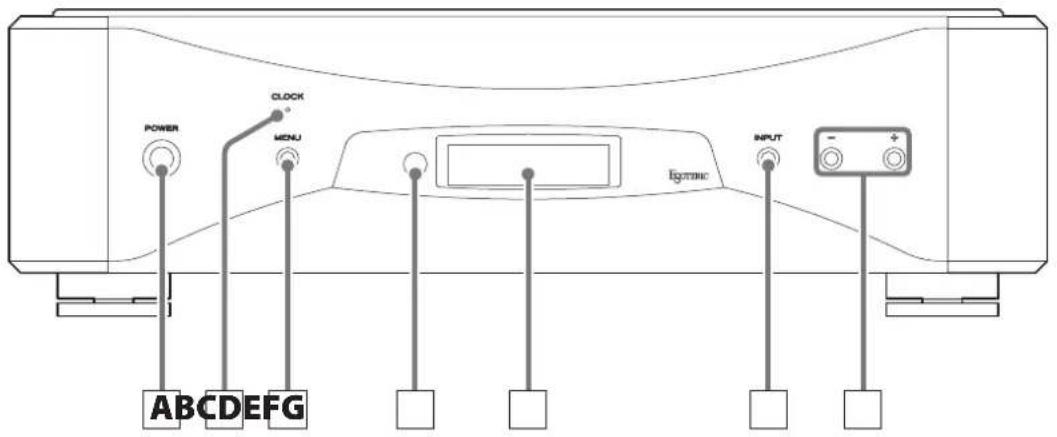

POWER CLOCK MENU EGOTINC INPUT ABCDEFG

Sert à mettre l'unité sous et hors tension.

Quand l'unité est sous tension, le pourtour de la touche est allumé en bleu.

Quand l'unité est hors tension, le pourtour de la touche est éteint.

Éteignez l'unité quand vous ne l'utilisez pas.

B Voyant CLOCK

Indique le statut de synchronisation d'horloge.

Allumé en bleu

Quand le réglage d'horloge utilise toute synchronisation autre que PLL (CLK>OFF), le voyant clignote en bleu lorsque le signal d'horloge est détecté. Le voyant cesse de clignoter mais s'allume fixement quand le signal est confirmé et la synchronisation démarre.

Allumé en vert

S'allume ainsi quand l'unité fonctionne au moyen de l'oscillateur intégré pendant une entrée USB.

Sert à passer en mode de réglage (page 30).

Reçoit les signaux de la télécommande. Lorsque vous utilisez la télécommande, pointez-la vers ce récepteur.

- Cette unité ne comprend pas de télécommande.

- L'atténuation de cette unité peut être réglée au moyen de la télécommande fournie avec un P1 ou autre produit Esoteric (page 34).

Écran

Affiche des informations, par exemple sur la prise d'entrée sélectionnée.

Sert à changer d'entrée numérique. Sélectionnez une prise à laquelle est connecté un appareil source numérique. Si aucun signal numérique n'entre, aucune fréquence d'échantillonnage ne s'affiche à droite du mot « INPUT » dans l'écran.

Servent à changer les paramètres dans le mode de réglage.

- Vous ne pouvez pas changer le volume avec cette unité.

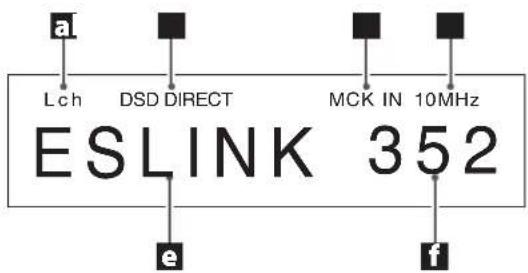

Lch DSD DIRECT MCK IN 10MHz ESLINK 352 e f

Affiche le canal lu par cette unité (page 33).

Pas d'indicateur :

Aucun canal n'a été réglé pour cette unité. N'utilisez cette option qu'avec une sortie mono de l'appareil source.

Cette unité est réglée pour le canal avant gauche. En reliant ses prises L-R et celles du D1 réglé sur Rch, divers réglages peuvent être mis en commun et, durant la sortie stéréo, le signal audio du canal droit de l'appareil source audio peut être envoyé au D1 réglé sur Rch.

Cette unité est réglée pour le canal avant droit. En reliant ses prises L-R et celles du D1 réglé sur Lch, divers réglages peuvent être mis en commun et, durant la sortie stéréo, le signal audio du canal droit de l'appareil source audio peut être envoyé à cette unité pour lecture.

Pas d'indicateur :

La fonction de conversion ascendante n'est pas en service.

UPCONV 2FS :

Le circuit convertira le signal en 64, 88,2 ou 96 kHz avant conversion numérique vers analogique.

UPCONV 4FS :

Le circuit convertira le signal en 128, 176,4 ou 192 kHz avant conversion numérique vers analogique.

UPCONV 8FS :

Le circuit convertira le signal en 256, 352,8 ou 384 kHz avant conversion numérique vers analogique.

UPCONV DSD :

Le circuit convertira le signal PCM en signal DSD avant conversion numérique vers analogique.

SI DSD_F (filtre DSD) est réglé sur OFF, ce message s'affiche quand un signal DSD entre.

- Même si le convertisseur ascendant est réglé, il peut ne pas être utilisable en fonction de la fréquence d'échantillonnage de la source d'entrée.

- Vous pouvez faire les réglages de votre choix pour chaque entrée.

- Quand l'entrée ES-LINK est sélectionnée, ce paramètre ne peut être réglé que sur OFF ou sur DSD.

Pas d'indicateur :

CLK (Clock ou horloge) est réglé sur OFF.

S'affiche quand CLK est réglé sur OUT (sortie).

La zone d'affichage de fréquence indique la fréquence de l'horloge de sortie.

CLK IN :

S'affiche quand CLK est réglé sur IN (entrée).

La zone d'affichage de fréquence indique la fréquence de l'horloge d'entrée.

S'affiche quand CLK est réglé sur MCK IN ou MCK10M.

La zone d'affichage de fréquence indique la fréquence de l'horloge d'entrée.

S'affiche quand des signaux non synchronisés sont reçus durant l'entrée USB.

La zone d'affichage de fréquence indique la fréquence de l'horloge maître utilisée.

Entrée

POWER

Appuyez sur POWER jusqu'à ce qu'elle s'enclenche.

Quand l'unité est sous tension, la touche s'allume en bleu.

2 Appuyez sur la touche de sélection d'entrée INPUT pour choisir la source.

INPUT

Chaque fois que vous appuyez sur la touche de sélection INPUT, l'entrée active change selon l'ordre suivant et est affichée à l'écran.

Sélectionnez l'entrée et lancez la lecture sur l'appareil source audio.

Si aucun signal numérique n'est détecté, aucune fréquence d'échantillonnage ne s'affichera à droite du mot « INPUT » dans l'écran. Vérifiez les connexions avant d'allumer les appareils connectés.

• Quand vous avez fini d'utiliser cette unité, appuyez sur la touche POWER pour l'éteindre.
• Si le paramètre de canal (CH) est réglé sur Rch (canal droit) et si une connexion L-R LINK a été faite avec une unité réglée sur le canal gauche (Lch), l'entrée ne peut pas être changée depuis l'unité réglée sur Rch. Changez d'entrée depuis le D1 réglé sur Lch.

1 Appuyez plusieurs fois sur la touche MENU pour sélectionner le paramètre de réglage désiré.

MENU

Chaque fois que vous appuyez sur la touche MENU, le paramètre affiché à l'écran change.

Si vous appuyez sur la touche de sélection d'entrée INPUT ou ne faites rien durant au moins 10 secondes, le mode de réglage est abandonné et le mode ordinaire reprend.

Si le paramètre de canal (CH) est réglé sur Rch (canal droit) et si une connexion L-R LINK a été faite avec une unité réglée sur le canal gauche (Lch), les seuls réglages pouvant être modifiés en mode de réglage sont CLK, CLKin et CH. Les autres réglages refléteront les changements effectués au moyen du D1 réglé sur Lch.

2 Utilisation des touches de réglage de paramètre (-/+) pour changer les réglages.

Pour plus d'informations sur les réglages, voir les pages 31-34.

Si vous appuyez une fois sur la touche de sélection d'entrée INPUT ou ne faites rien pendant au moins 10 secondes, le mode de réglage est abandonné et le mode ordinaire reprend.

- Les changements apportés aux réglages seront conservés même si la fiche d'alimentation est débranchée.

Signification des paramètres affichés en mode de réglage

C'est le réglage de conversion ascendante.

Change la fréquence d'échantillonnage utilisée pour la conversion ascendante (page 31).

Active et désactive le filtre DSD (page 31).

C'est le réglage d'horloge.

Sert à régler la synchronisation avec une horloge externe ou à envoyer l'horloge à un appareil source audio synchronisé (page 32).

Sélectionne la prise d'entrée d'horloge (page 33).

Règle la sortie d'horloge en mode de réception d'horloge (page 33).

Détermine le canal lu (page 33).

Règle l'atténuateur de luminosité.

Vous pouvez régler la luminosité de l'écran et des voyants de cette unité sur l'un des quatre niveaux proposés (page 34).

Règle la sortie analogique. Sert à sélectionner la prise de sortie analogique utilisée (page 34).

Règle l'assombrissement automatique de l'écran (page 34).

Règle l'économie automatique d'énergie (page 34).

Réglage de conversion ascendante

Quand par exemple un signal PCM d'un CD est reçu, vous pouvez utiliser ce paramètre pour convertir ce signal à une fréquence d'échantillonnage supérieure ou en signal DSD.

Chaque prise d'entrée peut avoir un réglage différent.

Par défaut, le réglage est OFF.

- En cas d'entrée ES-LINK, seuls OFF ou DSD peuvent être sélectionnés.

Pas de conversion ascendante.

Le signal entrant d'origine sera envoyé tel quel directement au convertisseur N/A.

2FS

La fréquence d'échantillonnage du signal source entrant est multipliée par un facteur 2 pour passer de 32, 44,1 ou 48 kHz à 64, 88,2 ou 96 kHz.

La fréquence d'échantillonnage du signal source entrant est multipliée par un facteur 4 pour passer de 32, 44,1 ou 48 kHz (ou 2 pour passer de 88,2 ou 96 kHz) à 128, 176,4 ou 192 kHz.

8FS

La fréquence d'échantillonnage du signal source entrant est multipliée par un facteur 8 pour passer de 32, 44,1 ou 48 kHz (ou 4 pour passer de 88,2 ou 96 kHz ou 2 pour passer de 176,4 ou 192 kHz) à 256, 352,8 ou 384 kHz.

Le format numérique du signal sera converti en DSD.

- Le signal DSD d'un Super Audio CD ne peut pas subir de conversion ascendante.

Réglage du filtre numérique

Ce réglage active ou désactive le filtre numérique pour les signaux d'entrée DSD envoyés au convertisseur N/A.

Le filtre numérique n'est pas utilisé.

• « DSD DIRECT » s'affiche à l'écran.

Le filtre numérique est utilisé.

Réglage d'horloge (« clock »)

Vous pouvez régler la synchronisation avec une horloge externe ou la production d'horloge à destination d'une platine Super Audio CD ou d'un autre appareil source audio synchronisé.

Par défaut, le réglage est OFF.

- Choisissez OFF si vous branchez un appareil source n'acceptant pas la synchronisation d'horloge.

La synchronisation d'horloge n'est pas utilisée et l'horloge maître utilisée pour suivre le signal numérique entrant est générée par le circuit PLL.

Le fonctionnement peut se faire en suivant l'horloge sur une large plage.

OUT44

Une horloge à 44,1 kHz est produite par la prise CLOCK SYNC OUT.

Une horloge à 88,2 kHz est produite par la prise CLOCK SYNC OUT.

OUT176

Une horloge à 176,4 kHz est produite par la prise CLOCK SYNC OUT.

OUT48

Une horloge à 48 kHz est produite par la prise CLOCK SYNC OUT.

OUT96

Une horloge à 96 kHz est produite par la prise CLOCK SYNC OUT.

OUT192

Une horloge à 192 kHz est produite par la prise CLOCK SYNC OUT.

OUT22M

Une horloge à 22,5792 MHz est produite par la prise CLOCK SYNC OUT.

OUT24M

Une horloge à 24,576 MHz est produite par la prise CLOCK SYNC OUT.

• Vous pouvez synchroniser une source audio sur cette unité au moyen de son oscillateur à cristal de haute précision pris comme horloge maître en raccordant le connecteur d'entrée d'horloge de l'appareil source au connecteur CLOCK SYNC OUT de cette unité.
• L'appareil source audio doit être branché à la prise CLOCK SYNC OUT de cette unité et réglé pour recevoir la synchronisation d'horloge.

Dans ce mode, cette unité peut recevoir un signal d'horloge par sa prise CLOCK SYNC IN et fonctionner avec synchronisation d'horloge.

• L'appareil source audio doit également être connecté au générateur d'horloge ou à la prise CLOCK SYNC OUT de cette unité et être réglé pour recevoir la synchronisation d'horloge.
• Les fréquences d'horloge pouvant être reçues sont 44,1, 48, 88,2, 96, 176,4, et 192 kHz, ainsi que 10 MHz. Le signal audio entrant et le signal d'horloge entrant doivent être synchronisés.

Dans ce mode, l'unité peut recevoir un signal d'horloge maître via sa prise CLOCK SYNC IN depuis un générateur d'horloge et fonctionner en synchronisation d'horloge. L'entrée d'horloge maître peut être à 22,5792 MHz (512 × 44,1 kHz) ou 24,576 MHz (512 × 48 kHz).

En cas d'entrée à 22,5792 MHz, les fréquences d'échantillonnage des signaux audio entrants peuvent être de 44,1, 88,2, 176,4 ou 352,8 kHz. En cas d'entrée à 24,576 MHz, les fréquences d'échantillonnage des signaux audio entrants peuvent être de 48, 96, 192 ou 384 kHz.

- L'appareil source audio doit également être connecté au générateur d'horloge ou à la prise CLOCK SYNC OUT de cette unité et être réglé pour recevoir la synchronisation d'horloge.

Sachez que durant la lecture de musique, si le générateur d'horloge est éteint ou la connexion de synchronisation d'horloge interrompue, entraînant l'arrêt du signal d'horloge, un bruit puissant peut être émis par les enceintes.

MCK10M

Dans ce mode, l'unité peut recevoir un signal d'horloge à 10 MHz par sa prise 10MHz IN depuis un générateur d'horloge et fonctionner en synchronisation d'horloge à l'aide de ce signal. Ce mode ne peut être sélectionné que si on utilise l'entrée ES-LINK.

Vous devez également régler le P1 sur MCK10M et le connecter par ES-LINK. Pendant la lecture de CD, le signal 10MHz entrant sera directement utilisé sans recourir au circuit PLL comme horloge maître pour cette unité. Durant la lecture de SACD, le signal interne à 22,5792 MHz sera synchronisé sur le signal entrant à 10 MHz et utilisé pour le fonctionnement.

Sélection de la prise d'entrée d'horloge

CLKin>***

Sert à sélectionner la prise d'entrée d'horloge.

Dans ce mode, l'unité peut recevoir un signal d'horloge via sa prise CLOCK SYNC IN depuis un générateur d'horloge et fonctionner en synchronisation d'horloge.

- L'impédance d'entrée de la prise CLOCK SYNC IN est de 75 Ω, donc des signaux à onde carrée de niveau TTL peuvent être reçus.

Dans ce mode, cette unité peut recevoir un signal d'horloge à 10 MHz venant d'un générateur d'horloge branché à sa prise 10MHz IN et fonctionner avec synchronisation d'horloge.

• L'appareil source audio doit également être connecté au générateur d'horloge ou à la prise CLOCK SYNC OUT de cette unité et être réglé pour recevoir la synchronisation d'horloge.
• L'impédance d'entrée de la prise 10MHz IN est de 50 Ω, donc des signaux à onde sinusoidale peuvent être reçus.

Réglages de sortie d'horloge

CLK_TH>***

Règle la sortie d'horloge en mode de réception d'horloge.

Aucun signal d'horloge n'est produit par la prise CLOCK SYNC OUT.

Le signal d'horloge entrant est renvoyé par la prise CLOCK SYNC OUT sous forme d'horloge ayant la même fréquence.

Réglage du canal lu

CH>***

Affiche le canal lu par cette unité.

Par défaut, ce paramètre est réglé sur « CH> - - - ». N'utilisez ce réglage qu'en cas de connexion à un P1 comme système dédié.

(À utiliser avec des connexions ES-LINK ou XLR_DUAL.)

Lors de la connexion aux prises d'entrée numérique dans des modes autres que ES-LINK et XLR_DUAL et en cas d'utilisation des prises de transmission des canaux gauche et droit (L-R), employez un des réglages suivants.

...

Le canal utilisé n'est pas déterminé. N'employez ce réglage que pour brancher un P1 ou un autre appareil source qui peut produire les signaux gauche et droit en mono. L'emploi de L-R LINK n'est pas nécessaire.

Sert à lire le canal gauche. Les données du canal droit sont produites par la prise L-R.

Recherche

Sert à lire le canal droit. Les données du canal droit sont reçues par la prise L-R.

- Lors de l'utilisation d'une autre entrée qu'ES-LINK ou DUAL, connectez cette unité au D1 réglé pour le canal gauche. Les divers réglages faits pour le canal gauche se refléteront dans les paramètres du canal droit.

Atténuateur (dimmer)

Vous pouvez régler la luminosité de l'écran et des voyants de cette unité.

Par défaut, le réglage est 3.

• L'atténuateur de cette unité peut être réglé au moyen de la touche DIMMER d'une télécommande fournie avec un P1 ou autre produit Esoteric.
• Même avec un réglage sur une autre valeur que 3 (luminosité ordinaire), la luminosité normale est employée pour afficher les messages d'erreur et les menus de réglage.

Réglage de sortie analogique

Sert à sélectionner la prise de sortie analogique utilisée. Par défaut, le réglage est XLR2.

Un signal audio analogique est produit par la prise RCA.

XLR2

Un signal audio analogique est produit par la prise XLR dont le point chaud est sur la broche 2.

XLR3

Un signal audio analogique est produit par la prise XLR dont le point chaud est sur la broche 3.

Réglage d'assombrissement automatique de l'écran

Vous pouvez régler l'écran pour qu'il s'assombrisse automatiquement après écoulement d'un laps de temps défini.

Par défaut, le réglage est ON.

L'écran s'assombrit automatiquement après 30 minutes sans opération ni changement d'affichage d'informations.

L'affichage ne s'assombrit pas automatiquement.

- Nous vous recommandons le réglage « ON » car des irrégularités de luminosité peuvent se produire si la même information est affichée à l'écran de façon prolongée.

Réglage d'économie automatique d'énergie

L'unité s'éteint automatiquement après que se soit écoulé le temps défini sans qu'un signal d'entrée n'ait été verrouillé. Le réglage par défaut est 30m.

- Les sources d'entrée qui n'ont pas été sélectionnées n'ont aucun effet sur la fonction d'économie automatique d'énergie.

30 minutes

60 minutes

90 minutes

120 minutes

La fonction d'économie automatique d'énergie est désactivée.

Avec mac

Cette unité fonctionne avec les systèmes d'exploitation suivants (à date de mai 2016).

OS X Lion (10.7)

OS X Mountain Lion (10.8)

OS X Mavericks (10.9)

OS X Yosemite (10.10)

OS X El Capitan (10.11)

Cette unité fonctionnera avec le pilote standard du système d'exploitation (OS), donc il n'y a pas besoin d'installer un pilote spécial.

Avec windows

Cette unité peut être reliée par USB à des ordinateurs utilisant les systèmes d'exploitation suivants (à date de mai 2016). Le fonctionnement avec d'autres systèmes d'exploitation n'est pas garanti.

Windows Vista (éditions 32 bits et 64 bits)

Windows 7 (éditions 32 bits et 64 bits)

Windows 8 (éditions 32 bits et 64 bits)

Windows 8.1 (éditions 32 bits et 64 bits)

Windows 10 (éditions 32 bits et 64 bits)

Installation d'un pilote sur l'ordinateur

Pour lire avec cette unité les fichiers audio d'un ordinateur, vous devez d'abord télécharger le pilote depuis notre page de téléchargement et l'installer sur votre ordinateur.

Page de téléchargement du pilote

http://www.esoteric.jp/products/esoteric/usb/usb_driver_e.html

Installez le pilote après l'avoir téléchargé depuis la page ci-dessus.

Attention

Installez le pilote avant de relier l'unité à l'ordinateur par USB.

Si vous branchez l'unité à l'ordinateur par USB avant d'installer le pilote, elle ne fonctionnera pas correctement. De plus, si vous utilisez Windows XP, le fonctionnement de l'ordinateur peut sensiblement ralentir et il pourrait être nécessaire de le faire redémarrer.

Pour des instructions détaillées sur l'installation du pilote, veuillez consulter notre page de téléchargement.

Selon la composition du matériel de l'ordinateur et le logiciel, un bon fonctionnement peut ne pas être possible même avec les systèmes d'exploitation ci-dessus.

Note à propos des modes de transmission

Cette unité se connecte en mode asynchrone haute vitesse (HIGH SPEED).

Les fréquences d'échantillonnage qui peuvent être utilisées pour la transmission sont 44,1, 48, 88,2, 96, 176,4, 192, 352,8 et 384 kHz, ainsi que DSD 2,8 et 5,6 MHz.

Après connexion correcte, vous pourrez sélectionner « ESOTERIC USB AUDIO DEVICE » (périphérique audio USB Esoteric) comme sortie audio pour le système d'exploitation.

En mode asynchrone, les données audio envoyées par l'ordinateur seront traitées à l'aide de l'horloge de cette unité, ce qui lui permet de réduire la gigue qui survient durant la transmission des données.

1 Branchez cette unité à l'ordinateur à l'aide d'un câble USB.

Utilisez un câble qui correspond au port USB de cette unité.

2 Mettez l'ordinateur sous tension.

Vérifiez que son système d'exploitation a normalement démarré.

3 Appuyez sur la touche POWER pour allumer l'unité.

POWER

5 Lancez la lecture d'un fichier audio sur l'ordinateur.

Pour une meilleure qualité audio, réglez le volume de l'ordinateur à son maximum et ajustez le volume de l'amplificateur connecté à cette unité. Réduisez au minimum le volume de l'ampli avant de lancer la lecture et montez-le progressivement.

• L'ordinateur ne peut pas servir à contrôler cette unité et cette unité ne peut pas servir à contrôler l'ordinateur.
• Cette unité ne peut pas transmettre de fichiers audio à l'ordinateur par USB.
• N'effectuez aucune des opérations suivantes pendant la lecture de fichiers audio par la connexion USB. Cela pourrait entraîner un mauvais fonctionnement de l'ordinateur. Quittez toujours le logiciel de lecture audio avant d'entamer une des actions suivantes.

• Déconnexion du câble USB • Extinction de cette unité • Changement d'entrée

- Les sons accompagnant le fonctionnement de l'ordinateur seront également transmis lors de la lecture de fichiers audio via la connexion USB. Pour éviter de produire ces sons, faites les réglages nécessaires sur votre ordinateur.

- Si vous lancez le logiciel de lecture audio avant de brancher cette unité à l'ordinateur ou avant d'avoir réglé l'entrée sur USB, les fichiers audio peuvent ne pas être lus correctement. Si cela se produit, faites redémarrer le logiciel de lecture audio ou l'ordinateur lui-même.

Si vous rencontrez un problème avec cette unité, veuillez prendre un moment pour lire les informations suivantes avant de solliciter une réparation. Le problème peut également venir d'ailleurs que de cette unité. Veuillez aussi vérifier le fonctionnement des unités connectées. Si cette unité ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l'avez achetée.

L'unité ne s'allume pas.

Vérifiez que le cordon d'alimentation est bien connecté à la fois à la prise située à l'arrière de cette unité et à une prise de courant. Vérifiez que la prise à laquelle est branché le cordon d'alimentation reçoit bien du courant, par exemple en y branchant un autre appareil. Vérifiez si la source de courant est une prise commutée. Si c'est le cas, vérifiez qu'elle est allumée.

L'unité s'éteint automatiquement.

C'est la fonction d'économie automatique d'énergie qui a entraîné son extinction. Rallumez l'unité. Changez si nécessaire le réglage de la fonction d'économie automatique d'énergie (page 34).

Aucun son ne sort de l'enceinte. le son souffre de distorsion.

Dans ce cas, coupez l'alimentation et vérifiez les branchements avec l'appareil source audio numérique, l'ampli et l'enceinte (page 26). → Sélectionnez comme entrée la prise utilisée par la source (page 30). → Réglez AOUT (sortie analogique) en fonction de la connexion de l'ampli. → Régler par exemple le volume de l'ampli.

Aucune fréquence d'échantillonnage ne s'affiche à droite de « INPUT » dans l'écran.

→ Allumez l'appareil qui est branché à la prise d'entrée sélectionnée. → Vérifiez que l'appareil est correctement branché à la prise d'entrée sélectionnée.

Un bip se produit à intervalles réguliers.

Si un bip sonore est émis à intervalles réguliers quand l'unité est en mode de synchronisation d'horloge, c'est peut-être que l'appareil connecté n'est pas en mode de synchronisation d'horloge. Vérifiez les branchements des connecteurs d'entrée de synchro d'horloge et le réglage de synchro d'horloge de l'appareil connecté.

Le voyant CLOCK ne cesse pas de clignoter.

Réglez CLK> sur OFF si vous n'utilisez pas la synchronisation d'horloge (page 32). Un signal d'horloge sur lequel l'unité ne peut pas être synchronisée est peut-être reçu. Vérifiez les branchements des connecteurs d'entrée d'horloge et les réglages de l'appareil connecté.

Cette unité utilise un microprocesseur, donc des parasites ou autres interférences externes peuvent interrompre son bon fonctionnement. Dans un tel cas, éteignez l'unité et patientez environ une minute avant de reprendre l'opération depuis le début.

Rappel des réglages d'usine

POWER MENU

Les changements apportés aux réglages seront conservés même si la fiche d'alimentation est débranchée.

Suivez ces procédures pour restaurer toutes les valeurs d'usine par défaut des paramètres et effacer la mémoire de l'unité.

1 Éteignez l'unité.

Si l'unité est sous tension, appuyez sur la touche POWER et attendez au moins 30 secondes avant de poursuivre.

2 Appuyez sur la touche POWER tout en maintenant la touche MENU pressée.

Lorsque « Setup CLR » (effacer les réglages) s'affiche à l'écran, relâchez la touche MENU.

Messages

Il y a un problème avec le signal d'entrée.

Ne faites pas entrer des signaux autres que PCM ou DSD.

Vérifiez la connexion avec l'appareil numérique.

Cette unité ne peut pas décoder de signaux au format Dolby Digital, DTS ou AAC. Faites convertir le signal en PCM par l'appareil lecteur avant la sortie.

Aucune fréquence d'échantillonnage ne s'affiche à droite de « INPUT » dans l'écran.

Le verrouillage sur le signal numérique n'est pas possible. Appuyez sur la touche de sélection d'entrée INPUT et choisissez la prise à laquelle est branché l'appareil numérique.

Allumez l'appareil connecté. Vérifiez les réglages de l'appareil connecté.

Vérifiez les réglages relatifs à l'horloge.

Si il n'y a pas d'entrée d'horloge, « - - - » apparaît dans la zone d'affichage de la fréquence d'horloge.

Si le mode réglé et l'horloge reçue sont incorrects, la zone d'affichage de la fréquence d'horloge clignote.

Sorties audio analogiques

Connecteurs

Prise XLR (mono)....1

Prise RCA (mono)....1

Impédance de sortie

XLR....100Ω

RCA 47 Ω

Niveau de sortie maximal

(avec entrée de signal pleine échelle à 1 kHz, charge de 10 kΩ)

XLR (avec réglage à 0 dB) 5,0 Vrms

RCA 2,5 Vrms

Réponse en fréquence (avec entrée de signal PCM à 192 kHz)

Entrées audio numériques

Transmission de signal par connecteur de câble HDMI (ES-LINK/L-R)

Transmission différentielle basse tension (LVDS)

Prise XLR 1

Niveau d'entrée 5,0 Vc-c

Impédance d'entrée....110 Ω

Fréquence d'échantillonnage d'entrée....32 – 384 kHz

16 bits - 48 bits

Niveau d'entrée 0,5 Vc-c

Impédance d'entrée....75 Ω

Fréquences d'échantillonnage recevables.....32 – 192 kHz

16 bits - 24 bits

PCM linéaire (format IEC 60958)

Connecteur numérique optique....1

Niveau d'entrée....-24,0 --14,5 dBm en crête

Fréquences d'échantillonnage recevables.....32 – 192 kHz

16 bits - 24 bits

PCM linéaire (format IEC 60958)

Port USB.... 1 (type B)

Fréquences d'échantillonnage recevables..... 44,1 – 384 kHz

16 bits - 32 bits

PCM linéaire

DSD 2,8 MHz, 5,6 MHz

Sortie d'horloge

Connecteur BNC×1

Niveau de sortie.... équivalent au niveau TTL (sous 75 Ω)

Fréquences de sortie

44,1, 88,2, 176,4, 48, 96, 192 kHz, 22,5792, 24,576 MHz Même que la fréquence d'entrée (en cas de réglage pour renvoi)

Précision de la fréquence de sortie..... ±0,5 ppm (en sortie d'usine)

Entrée d'horloge

Connecteurs BNC ×2

Impédance d'entrée

IN....75Ω

10MHz IN 50Ω

Fréquences recevables

IN 44,1, 88,2, 176,4, 48,96, 192 kHz

IN...... équivalent au niveau TTL

10MHz IN...... onde sinusoidale, 0,5 – 1,0 Vrms

Générales

Alimentation électrique

Modèle Europe/Hong-Kong CA 230 V, 50 Hz

Modèle USA/Canada CA 120 V, 60 Hz

Modèle Corée CA 220 V, 60 Hz

Consommation électrique....20 W

Dimensions externes (L × H × P, hors tout).....445 × 132 × 449 mm

Poids 24 kg

Température de fonctionnement.... +5 °C à +35 °C

Hygrométrie de fonctionnement.... 5 % à 85 % (sans condensation)

Température de stockage.... -20 °C à +55 °C

Accessoires fournis

Cordon d'alimentation × 1

Câble HDMI × 1

Patins en feutre × 4

Mode d'emploi (ce document) × 1

Carte de garantie × 1

• Caractéristiques techniques et aspect sont sujets à changement sans préavis.
• Le poids et les dimensions sont des valeurs approchées.
• Les illustrations de ce mode d'emploi peuvent légèrement différer des modèles de production.

L-R ES-LINK XLR RCA 2 RCA 1 OPTICAL USB LINE OUT CLOCK SYNC SIGNAL GND RCA XLR 10MHz IN IN OUT ~ IN
