LB 1540 - Cave à vin LE CHAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin double zone
Marque	Le Chai
Modèle	LB 1540
Capacité	141 bouteilles (Bordeaux 0,75 L)
Dimensions (L x P x H)	595 x 680 x 1762 mm
Poids	110 kg
Alimentation	220-240 V ~ 50 Hz
Consommation énergétique	Non spécifiée dans la notice
Classe climatique	N/ST (16 °C à 38 °C)
Type d'installation	Pose libre ou encastrable
Dégivrage	Sans givre (No Frost)
Zones de température	Zone supérieure : 5 °C à 10 °C ; Zone inférieure : 10 °C à 18 °C
Affichage	Digital, deux écrans (zone supérieure et inférieure)
Éclairage	LED avec extinction automatique après 10 min ou mode permanent
Filtre anti-UV	Oui, porte en verre traitée
Système anti-vibration	Compresseur sur silent-blocs, isolation polyuréthane
Système d'humidification	Bac à eau à placer sous le ventilateur
Réfrigérant	Isobutane (R600a), inflammable
Porte	Verre, sens d'ouverture réversible
Clayettes	Amovibles avec butées d'arrêt
Sécurité enfants	Porte avec serrure (modèle double zone)
Garantie	7 ans (minimum légal 2 ans)
Disponibilité pièces détachées	Au moins 7 ans après achat

FOIRE AUX QUESTIONS - LB 1540 LE CHAI

Pourquoi ma cave à vin ne se met-elle pas en route ?

Vérifiez l'alimentation électrique : prise branchée, disjoncteur et fusible 10A. Si l'appareil a été transporté couché, attendez 48h avant la mise en marche.

Comment régler la température sur le modèle LB 1540 ?

Utilisez les boutons Zone supérieure et Zone inférieure sur le bandeau. Chaque pression ajuste la température d'un degré. La plage est de 5-10°C pour la zone supérieure et 10-18°C pour la zone inférieure.

Que faire si la lumière LED ne s'allume pas ?

Vérifiez que l'appareil est sous tension. Si le problème persiste, contactez le service après-vente ; les LED ne sont pas remplaçables par l'utilisateur.

Pourquoi la température intérieure est-elle trop élevée ?

Causes possibles : porte ouverte trop souvent, joint défectueux, manque d'espace autour de l'appareil (minimum 2 cm sur les côtés, 10 cm au-dessus), température ambiante hors plage (16-38°C). Ajustez le réglage et laissez refroidir.

Comment entretenir ma cave à vin ?

Débranchez avant nettoyage. Lavez les parois et clayettes avec de l'eau tiède savonneuse (non abrasive). Dépoussiérez le condenseur arrière. Pour une absence prolongée, videz, nettoyez et laissez la porte entrouverte.

Quelle est la température idéale de conservation du vin ?

Les spécialistes recommandent 12°C (fourchette 10-14°C). Évitez les variations brutales. La température de service varie selon le vin (5-18°C).

Comment changer le sens d'ouverture de la porte ?

Débranchez l'appareil. Suivez les étapes de la notice : retirez la porte, déplacez les charnières de droite à gauche. L'opération nécessite deux personnes. Assurez-vous que le joint adhère correctement après remontage.

Que faire en cas de bruit anormal ?

Vérifiez que l'appareil est de niveau (ajustez les pieds) et qu'aucun emballage ou objet ne touche l'arrière. Un léger bruit de compresseur est normal.

Comment activer l'éclairage permanent ?

Appuyez sur le bouton lumière (2) pendant au moins 5 secondes jusqu'à ce que l'afficheur indique LP. Pour revenir à l'extinction automatique (10 min), refaites la même opération jusqu'à LF.

Puis-je stocker des denrées alimentaires dans cette cave ?

Non. Cette cave à vin est exclusivement conçue pour le stockage et la conservation du vin. N'y placez pas d'aliments périssables.

MODE D'EMPLOI LB 1540 LE CHAI

LM 1210 - 111 bouteilles

LM 1650 - 151 bouteilles

LB 1100 - 101 bouteilles

LB 1540 - 141 bouteilles

Sommaire

Présentation de l'appareil Page 3

Avertissements et conseils importants Page 5

Informations spécifiques Page 11

Utilisation Page 16

Entretien... Page 18

Problèmes et solutions Page 19

Changement du sens d'ouverture de la porte Page 20

CARACTERISTIQUES TECHNIQUES ET ENERGETIQUES

Marque : Le Chai	Modèle Monozone LM 1210 (111 bouteilles)	Modèle Monozone LM 1650 (151 bouteilles)	Modèle Double zone LB 1100 (101 bouteilles)	Modèle Double zone LB 1540 (141 bouteilles)
Alimentation 220-240V~ 50Hz
Dimension (L*P*H) (mm) 595x680x1392 595x680x1762 595x680x1762
Poids 93 kg 110 kg 94 kg 110 kg
Dégivrage Sans givre
Classe climatique	N/ST: Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 16°C et 38°C
Type d'installation	Pose libre ou Encastrable

Cet appareil est destiné uniquement au stockage du vin.

La fiche d'information sur le produit selon le règlement 2019/2016/UE est disponible via

Cet appareil est conforme aux exigences des Directives Européennes :

2014/35/UE relative à la sécurité électrique

2014/30/UE relative à la compatibilité électromagnétique

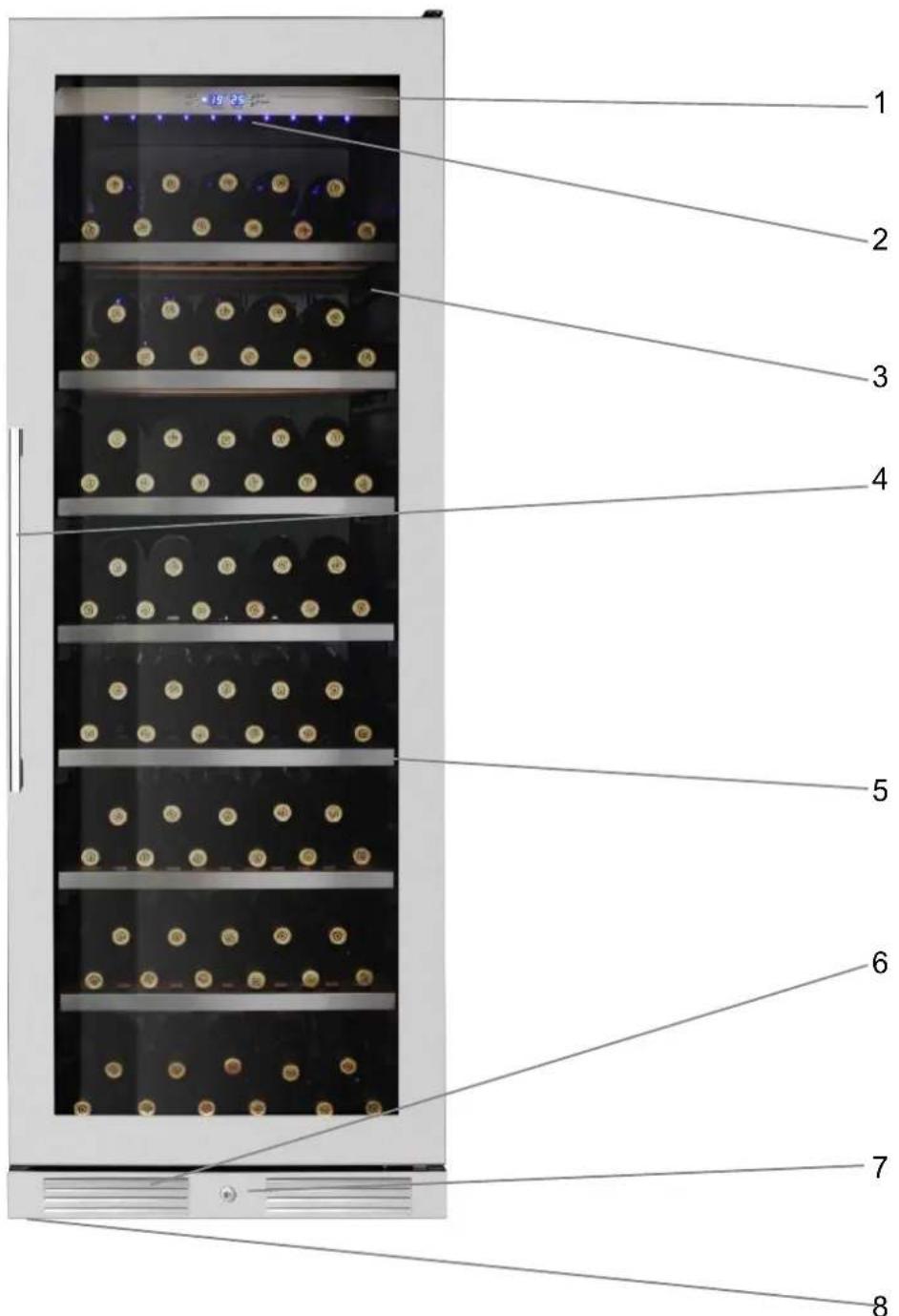

1 - Bandeau de commande 2 - Lumière 3 - Porte en verre 4 - Poignée

5 - Clayettes 6 - Ventilation 7 - Serrure de porte 8 - Pieds réglables

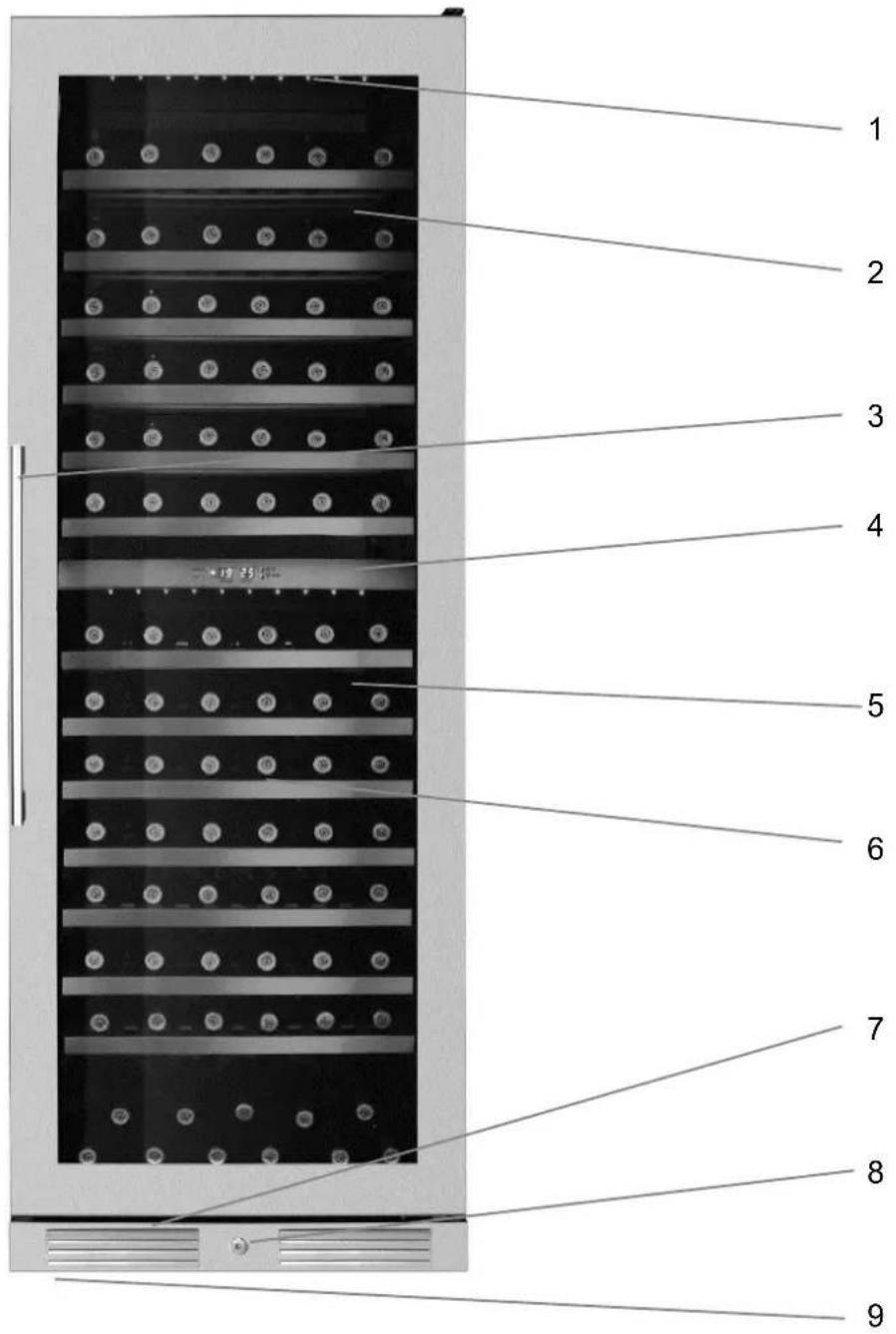

PRESENTATION DE L'APPAREIL LB 1100 / LB 1540

4 - Bandeau de commande

5 - Zone inférieure

6 - Clayettes

7 - Ventilation

8 - Serrure de porte

9 - Pieds réglables

Avertissements et conseils importants

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont donnés pour votre sécurité et celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil.

En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous aux paragraphes ci-après de la notice.

Si l'appareil dispose d'un système d'éclairage et si la lampe remplaçable par l'utilisateur, se référer aux informations relatives à sa méthode de remplacement dans le paragraphe ci-après de cette notice.

Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que :

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels
• les fermes et l'utilisation par les clients des hôtels, et autres environnements à caractère résidentiel
• les environnements du type chambres d'hôtes
• la restauration et autres applications similaires y compris la vente au détail

Cet appareil est destiné au stockage de denrées alimentaires ou boissons particulières à une température de stockage supérieure à celle d'un compartiment de stockage de denrées alimentaires fraîches. En aucun cas,

n'est destiné à conserver des denrées alimentaires fraîches. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

Sécurité

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés (surveillées) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

□Les enfants ne doivent pas jouer avec l'appareil.

□Il convient de maintenir à distance les enfants de moins dans, à moins qu'ils ne soient sous une surveillance continu.

Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

□Les enfants âgés de 3 à 8 ans sont autorisés à charger, décharger les appareils de réfrigération.

□Débranchez toujours la prise de courant avant de procéder à son nettoyage, de procéder à son dégivrage, de changer la lampe d'éclairage, de déplacer l'appareil, de nettoyer le sol sous l'appareil.

□MISE EN GARDE : Ne pas endommager le circuit de réfrigération.

□MISE EN GARDE : Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

□MISE EN GARDE : Ne pas utiliser de dispositifs mécaniques autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

□MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

□Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).

□Ne jamais utiliser de prises multiples ou de rallonges pour brancher l'appareil.

□AVERTISSEMENT: Ne pas placer de socles mobiles de prises multiples ni de blocs d'alimentation portables à l'arrière de l'appareil

□Cet appareil n'est pas destiné à être mis en fonctionnement par une minuterie extérieure ou par un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

□Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.

□AVERTISSEMENT: Lors du positionnement de l'appareil, s'assurer que le cordon d'alimentation n'est pas coincé ni endommagé.

□Après installation, vérifiez qu'il ne repose pas sur le câble d'alimentation.

□Si le câble d'alimentation est endommagé, il doit être remp par le fabricant, son service après-vente ou des personnes qualifications similaires afin d'éviter un danger.

□Cet appareil est lourd; faites attention lors d'un déplacement.

□Si votre appareil a été couché pendant le transport, attendre 48h avant de le mettre en fonctionnement.

□Assurez-vous que l'endroit où est posé votre appareil puisse supporter le poids de celui-ci une fois chargé (1 bouteille (75cl) est environ égale à 1,3kg).

□L'ampoule est destinée à être exclusivement utilisée dans cet appareil.

□L'ampoule ne convient pas pour l'éclairage d'une pièce du ménage. □Il convient de respecter le chargement dans les compartiments indiqués dans la notice et le produit. □Cet appareil de réfrigération ne convient pas pour la congélation de denrées alimentaires. □Des ouvertures de la porte de manière prolongée sont susceptibles d'entraîner une augmentation significative de température des compartiments de l'appareil. □Nettoyer régulièrement les surfaces et les systèmes d'évacuation accessibles. □Si l'appareil de réfrigération demeure vide de manière prolongée, le mettre hors tension, en effectuer le dégivrage, nettoyer, le sécher, et laisser la porte ouverte pour prévenir le développement de moisissures à l'intérieur de l'appareil.

Service - réparations

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil. En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur. En cas de panne, contactez le service après-vente de votre revendeur. Le fabriquant offre une garantie minimale de 2 ans à compter de la date d'achat. La durée effective est inscrite sur votre facture d'achat. De même, la durée de disponibilité des pièces nécessaires à la réparation de l'appareil est disponible auprès de votre revendeur.

Frigorigène

DANGER : Risque d'incendie / Matières inflammables.

Le gaz frigorigène contenu dans le circuit de cet appareil est de l'isobutane (R 600a), gaz peu polluant mais inflammable.

Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique. N'utilisez aucun outil coupant ou pointu pour dégivrer l'appareil. N'utilisez aucun appareil électrique à l'intérieur de l'appareil. Si le système de réfrigération est endommagé : N'utilisez pas de flamme près de l'appareil. Évitez les étincelles – n'allumez pas d'appareil électrique ou de lampe électrique. Ventilez immédiatement la pièce.

Mise au rebut

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2012/19/UE afin de pouvoir soit être recyclé, soit démantelé afin de réduire tout impact sur

l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Cet appareil contient des agents moussants inflammables. En fin de vie du produit, il doit être mis au rebut dans un endroit approprié, capable de recycler les réfrigérateurs. Pour cela, contactez la mairie de votre domicile. En aucun cas, vous ne devez jeter cet appareil sur un lieu public.

Installation

Si cet appareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de le mettre en rebut. Cela évitera que des enfants puissent s'y enfermer et mettre ainsi leur vie en danger.

Emplacement

• Placez votre appareil loin d'une source de chaleur (chauffage, cuisson, rayons solaires). Pour le fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +16°C et +38°C (classe N/ST). En dehors de ces limites, l'appareil ne fonctionnera plus normalement.
• Veillez à une bonne circulation de l'air à l'arrière de l'appareil, ne le plaquez pas contre un mur. Évitez les bruits dus aux vibrations. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et une augmentation de la consommation d'énergie.

Laissez un espace vide de 2 cm au minimum entre les murs et les parois de la cave à vin et au minimum entre l'arrière de la cave à vin et le mur. Laissez un espace vide de 10 cm au minimum dessus de l'appareil.

• Cet appareil doit être installé de façon à ce que la prise de courant reste accessible. Assurez-vous après l'avoir installé qu'il ne repose pas sur le câble d'alimentation.
• Mettez l'appareil de niveau en agissant sur les 2 pieds réglables.

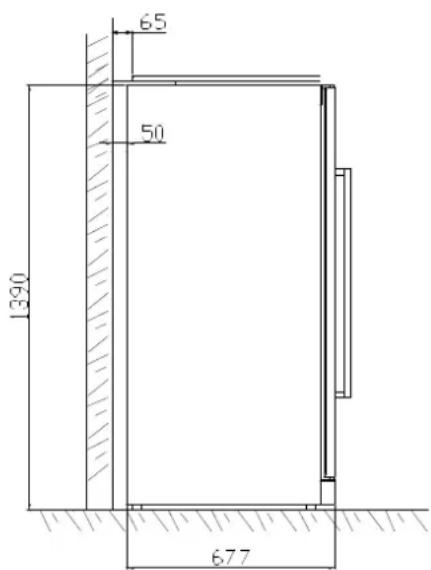

Encastrement

Ci-dessous le schéma d'encastrement à prendre en considération pour installer dans les meilleures conditions l'appareil.

LM 1210 / LB 1100

10 10 10 595

Vue de face

65 50 1390 677

Vue de côté

Vue de face Vue de côté

Branchement au réseau

Votre appareil est prévu pour fonctionner sous une tension de 230 volts monophasée. Il doit être raccordé à une prise murale munie d'un contact de terre et protégée par un fusible 10A conformément à la norme NF C15-100 et aux prescriptions de votre fournisseur d'électricité.

Informations specifiques

• Il est recommandé d'installer votre cave à vin dans une pièce tempérée.
• Si la lumière intérieure reste allumée, veuillez noter que la température intérieure sera plus importante.
• La température à l'intérieur de la cave à vin peut fluctuer en fonction du type et du nombre de bouteilles installées.
• Afin de conserver vos vins à une température stable, éviter de laisser la porte ouverte trop longtemps.
• Ne pas installer votre cave à vin à proximité d'une source de chaleur et éviter les rayons directs du soleil.
• Pour garantir votre sécurité et ne pas altérer le vin, ne pas placer votre cave dans des lieux humides.
• Ne stocker pas de denrées alimentaires périssables dans cette cave à vin.
• La cave à vin n'est pas conçue pour être utilisée dans un garage, à l'extérieur ou en plein air.
• Les températures suivantes (approximatives) sont conseillées pour la dégustation du vin :
• Grands vins de Bordeaux - Rouges 16 - 17°C
• Grands vins de Bourgogne - Rouges 15 - 16°C
• Grands crus de vins blancs secs 14 - 16°C ○ Rouges légers, fruités, jeunes 11 - 12°C ○ Rosés de Provence, vins de primeur 10 – 12°C
• Blancs secs et vins de pays rouges 10 - 12°C ○ Vins de pays blancs 8 - 10°C ○ Champagnes 7 - 8°C ○ Vins liquoreux 6°C

- La stabilité de la température est la plus importante quand il s'agit de stocker du vin.

- L'exposition à la lumière, vibrations ou variations de température et l'humidité peuvent gâter le vin.

Le système de climatisation

Selon l'avis des spécialistes, la température idéale de conservation des vins se situe autour de 12° dans une fourchette de 10° à 14 °C. Ne pas confondre avec la température de service, qui elle selon la spécificité de chaque type de vin de 5 à 18°C.

Il est surtout important d'éviter les variations brutales de température. Conçu par des spécialistes, des œnophiles, cet appareil, contrairement au simple réfrigérateur, assure électroniquement un contrôle de température moyenne constante.

Le système anti-vibrations :

Le compresseur est équipé d'amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d'éviter la transmission de vibrations aux voisins.

Le système d'humidification :

Cet appareil est équipé d'un bac (selon modèle) qui maintient un niveau correct d'humidité. Si l'hu est trop basse, remplissez le niveau du réservoir aux 34 de sa capacité. Vérifiez le niveau d'eau de temps en temps et ajoutez de l'eau si nécessaire. Veillez à ce que le bac contienne toujours de l'eau. Le bac est à placer sur la clayette sous le ventilateur situé au fond afin d'apporter une humidité. Attention à contrôler le niveau d'eau si vous stockez vos vins sur une longue période et que vous dédiez pas l'appareil à leur mise à température de service uniquement (avec des rotations rapides vos bouteilles).

Le système anti-uv :

La lumière accélère le vieillissement de vos vins. Dans les caves à portes pleines, les vins sont naturellement à l'abri sous réserve bien entendu d'ouvertures limitées. Ce modèle à porte verre a l'objet d'un traitement particulier, qui filtre les rayons ultra-violets néfastes; les vins sont donc parfaitement à l'abri.

Dégivrage :

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de glace, aucune opération n'est nécessaire pour les éliminer.

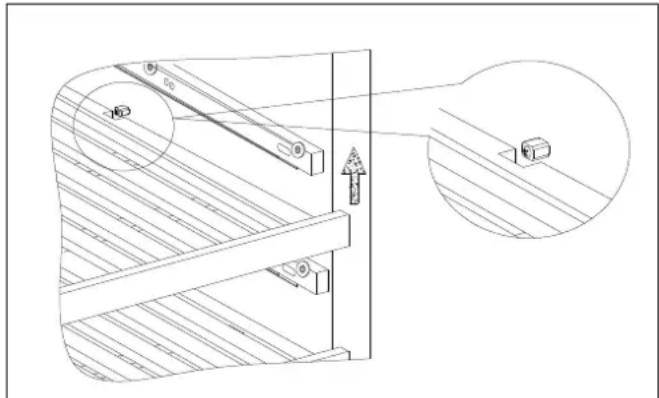

Clayettes

Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de glisser les clayettes pour mettre ou enlever les bouteilles.

Pour un accès plus simple au contenu des clayettes, vous devez faire glisser la clayette vers l'extérieur d'environ 1/3. Cependant, elles sont conçues avec une butée d'arrêt de chaque côté pour éviter que les bouteilles ne tombent.

Pour retirer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schéma et tirez ou poussez selon les cas.

Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne pas contractuelles, elles permettent d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectués avec une bouteille standard ; dans la réalité, on pourrait, à l'extrême, plus de bouteilles en empilage sans clayettes, mais une « cave variée » se constitue dans une grande variété, ce qui limite son chargement. Vous en chargerez probablement un peu moins que le maximum annoncé.

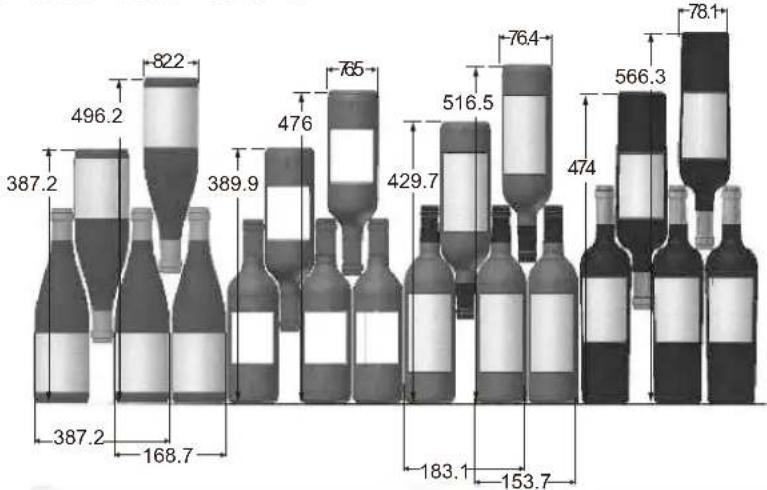

Comment garnir et tenir votre cave :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreux autres de toutes contenances et toutes formes.

Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement.

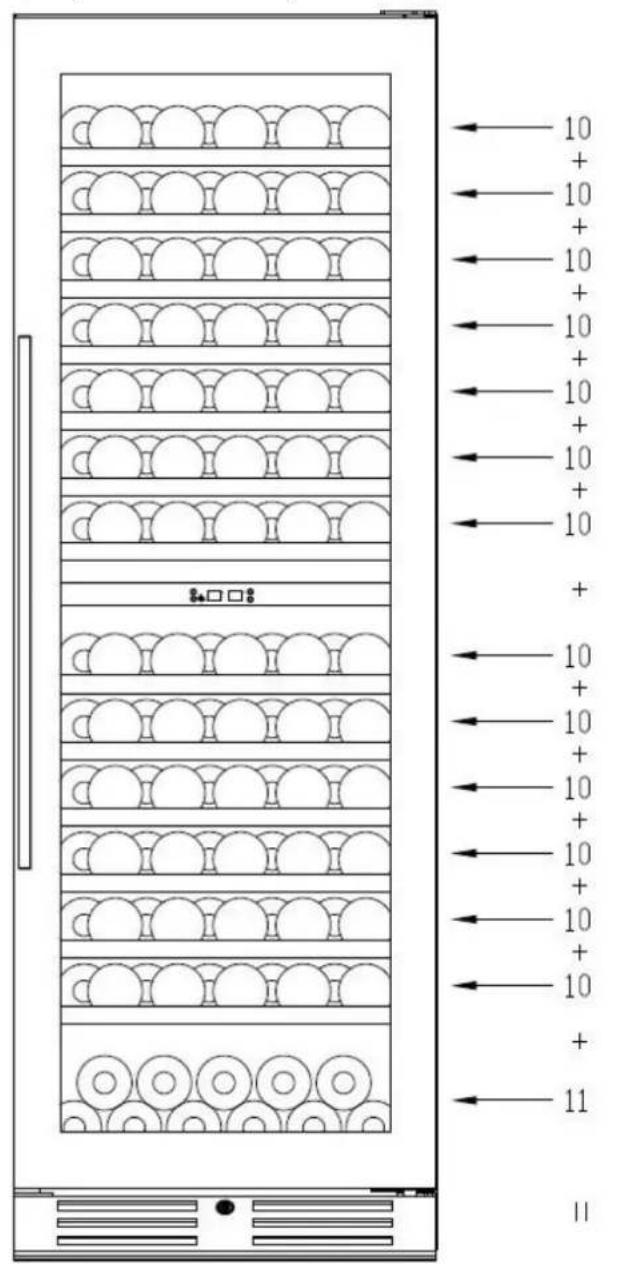

Chargement clayettes normales Chargement demi-clayettes (bas)

LM 1650 (151 bouteilles) LB 1540 (141 bouteilles)

10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 +

Total 151

10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 + 10 +

Total 141

Le nombre maximum d'entreposage est basé sur des bouteilles de Bordeaux standard de 0,75

Pour une meilleure conservation et éviter le gaspillage alimentaire

Pour éviter une altération du vin, il est important que la température reste stable dans la cavité, d'ouvrir fréquemment la porte et de boucher les ventilations intérieures.

Pour éviter l'apparition de moisissure, veuillez éviter d'avoir trop d'humidité dans la cavité.

Mise en fonctionnement

L'appareil étant convenablement installé, nous vous conseillons de nettoyer l'intérieur avec de l'eau tiède légèrement savonneuse (produit à vaisselle). N'utilisez ni produit abrasif ni poudre à récurer ; ils risqueraient d'abîmer les finitions.

Utilisation

ATTENTION ! Les caves à vin sont destinées uniquement au stockage et à la conservation.

IMPORTANT : Votre cave à vin est idéalement adaptée pour contenir des bouteilles de style Bordeaux de 0,75 litre. Étant donné qu'elle peut contenir de plus grandes bouteilles, assurez-vous qu'elles n'empêchent pas la porte de fermer correctement.

- Vérifiez que vous pouvez fermer la porte sans toucher une bouteille avant de la fermer.

- Lorsque vous chargez plusieurs bouteilles à la fois, cela prendra plus de temps pour l'appareil d'atteindre la température désirée.

- Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit entièrement ouverte lorsque vous tirez les étagères des rails du compartiment.

Réglage de la température

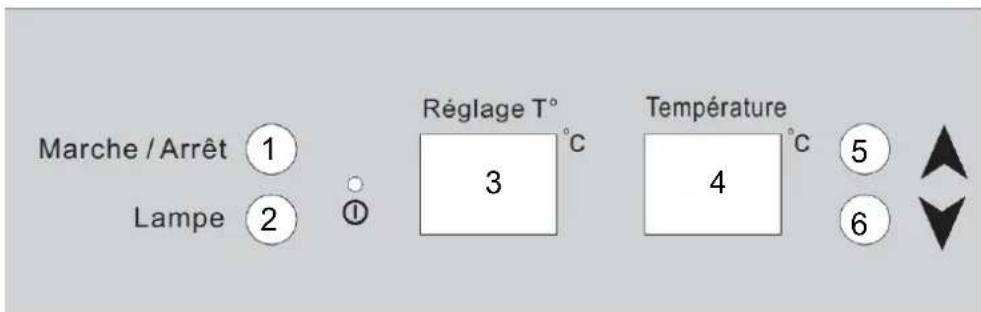

Bandeau de commande du modèle LM 1210 et LM 1650

Marche / Arrêt ① Lampe ② Réglage T° °C 3 Température °C 4 5 6

1 - Bouton Marche / Arrêt

Afficheur digital de température

2 - Bouton lumière

5 - Bouton pour augmenter la température

3 - Afficheur digital de réglage de température 6

6 - Bouton pour diminuer la température

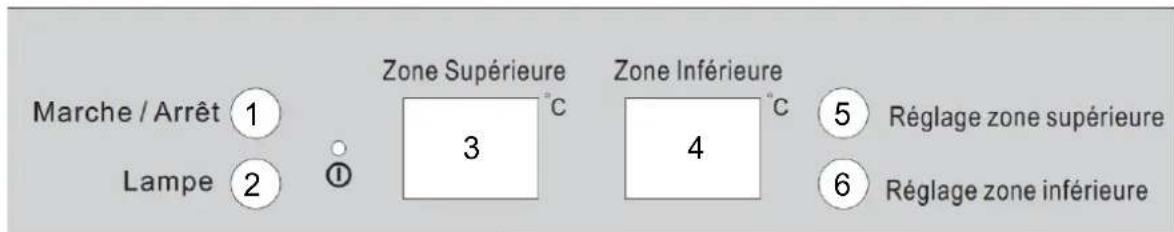

Bandeau de commande du modèle LB 1100 et LB 1540

Marche / Arrêt 1 Lampe 2 Zone Supérieure °C 3 Zone Inférieure °C 4 5 Réglage zone supérieure 6 Réglage zone inférieure

1 - Bouton Marche / Arrêt

2 - Bouton lumière

3 - Afficheur digital de température de la zone supérieure

4 - Afficheur digital de température de la zone inférieure

5 - Bouton de réglage de la zone supérieure

6 - Bouton de réglage de la zone inférieure

Mise en marche de l'appareil

Appuyer environ 3 secondes sur le bouton Marche/Arrêt (1).

Le voyant de mise sous tension s'allume

Procéder de même pour l'éteindre.

Contrôle de la température

La température intérieure est réglée par le thermostat électronique commandé par les boutons situés à l'intérieur de l'appareil (repère 5 et 6).

Il est possible d'ajuster la température degré par degré et dans chaque zone ; le réglage de la température s'effectue à l'aide des touches situées à droite de l'indicateur de température.

Modèle LM 1210 et LM 1650

Chaque pression sur les touches augmente ou diminue la température souhaitée

Modèle LB 1100 et LB 1540

Chaque pression sur les touches « zone supérieure » ou « zone inférieure » incrémente le degré dans la zone sélectionnée. Pour obtenir une température inférieure à celle indiquée, appuyer plusieurs fois jusqu'à ce que l'afficheur indique la température souhaitée.

Après avoir sélectionné la température, l'afficheur va clignoter pendant 5 secondes, et affiche la température actuelle dans la cave à vin.

La plage de température des caves à vin LM 1210 et LM 1650 est entre 5°C et 18°C.

Les plages de température des caves à vin LB 1100 et LB 1540sont entre 5°C et 10°C pour la supérieure et 10°C et 18°C pour la zone inférieure

Pour éviter une condensation trop importante lorsque la température ambiante est supérieure à 28°C, ne pas descendre la température en dessous de 7°C

Contrôle de la lumière

Pour allumer ou éteindre la lumière intérieure, appuyer sur le bouton 2.

La lumière (LED) est adaptée pour la conservation du vin.

Afin de réduire la consommation d'énergie, la lumière LED s'éteint automatiquement au bout de 10 minutes. Toutefois, il est conseillé d'éteindre la lumière en utilisation normale ou après chaque utilisation. Si néanmoins, vous souhaitez laisser la lumière allumée, la procédure est la suivante : laisser appuyer sur le bouton 2 pendant au moins 5 seconds ; l'afficheur indique alors « LP ». Après quelques secondes, l'afficheur revient à l'indication de température et la lumière restera allumée continuellement. Pour revenir à l'extinction automatique de la lumière au bout de 10 minutes, laisser appuyer sur le bouton pendant au moins 5 secondes ; l'afficheur indique alors « LF ». Après quelques secondes, l'afficheur revient à l'indication de température et la lumière s'éteindra automatiquement.

NOTE : lors de la première utilisation ou après avoir mis en fonctionnement la cave à vin après une longue période d'inutilisation, la température intérieure ne sera pas immédiatement la température affichée sur l'indicateur; en effet, il faut attendre quelques heures pour une mise en température de la cave à vin afin d'avoir une température homogène.

IMPORTANT : après avoir débranché, éteint l'appareil ou après une coupure de courant; il est impératif d'attendre 5 minutes avant de le rallumer. Dans le cas contraire, la cave à vin ne s'allumera pas.

Entretien

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de glace, aucune opération n'est nécessaire pour les éliminer.

Nettoyage

Avant de procéder au nettoyage, débranchez l'appareil.

N'utilisez jamais de produits abrasifs ni d'éponge avec grattoir pour le nettoyage intérieur ou extérieur de votre appareil.

Retirez tous les accessoires (clayettes,...). Lavez-les à l'eau tiède additionnée d'un détergent dé et inodore (produit pour la vaisselle par exemple), rincez à l'eau javellisée et séchez soigneusement. Lavez les parois intérieures de la même façon; soignez particulièrement les supports de clayettes. Lavez le joint de porte sans omettre de nettoyer également sous le joint. Rebranchez l'appareil.

De temps en temps, dépoussièrez le condenseur à l'arrière de l'appareil; une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

En cas d'absence prolongée, videz et nettoyez l'appareil; maintenez la porte entrouverte pendant la durée de non-utilisation.

Reemplacement de la LAMPE d' clairage

Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est suffisante pour qu'aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication du réfrigérateur, les LED sont défectueuses, veuillez contacter votre Service Après-Vente pour toute intervention.

Vous pouvez résoudre beaucoup de simples problèmes de votre cave à vin, en évitant de faire appel à votre service après-vente. Essayez avec les suggestions ci-dessous.

PROBLEME	CAUSE POSSIBLE
Pas de fonctionnement	Vérifier l'arrivée électrique de votre installationVérifier votre disjoncteurUn fusible a sauté
Pas assez de froid	Vérifier les températures demandéesLa température ambiante nécessite un réajustement des températuresLa porte est trop souvent ouverteLa porte est mal ferméeLe joint de porte n'est pas étancheIl n'y a pas assez d'espace autour de l'appareil
Pas de lumière intérieurePas d'affichage sur l'écran LCD	Contactez votre service après-vente
Il semblerait qu'un bruit important se produise	Vérifier le niveau de l'appareilVérifier qu'un papier ou qu'une partie de l'emballage ne soit pas resté coincé dans l'appareil
La porte se ferme mal	Vérifier le niveau de l'appareilLe joint est en mauvaise étatLes pieds ont « bougé »
La lumière (LED) ne s'allume pas	Le tableau de contrôle est en panneProblème des circuits imprimésProblème avec la prise d'alimentationContactez votre service après-vente
Erreur d'affichage LED	Mauvaise qualité d'affichageValeur de température n'apparait pasContactez votre service après-vente
Les ventilateurs ne fonctionnent pas	Panneau de contrôle à remplacer par votre service après-vente

Changement du SENS d'ouverture de la porte

Vous pouvez changer le sens d'ouverture de la porte de votre appareil en déplaçant les charnières du remontage, veillez à ce que la porte soit bien alignée avec la caisse et que le joint adhère correctement.

Nous vous rappelons que le changement du sens d'ouverture de la porte doit se faire avec l'appareil débranché.

Descriptif des pièces

1. Vis
2. Clou décoratif
3. Charnière inf. (gauche)
4. Charnière sup. (droite)
5. Vis
6. Charnière inf. (droite)
7. Cache orifice de verrouillage
8. Axe de la porte
9. Charnière sup. (gauche)
10. Support de porte

CETTE Operation necessite la presence de deux personnes

Fig. BFig. A

1. Ouvrez la porte à 90 degrés. Dévissez les 4 vis (1) de la charnière supérieure droite (2) et l'enlever, pu la porte (Fig. A)
2. Mettre de côté correctement la porte et retirez le cache orifice de verrouillage (3) et les clous décoratifs (4) de la partie supérieure du cadre de la porte. Dévissez les vis (5) inférieures et ôtez l'axe de la porte (6). Installez ensuite le cache orifice de verrouillage (3) et les clous décoratifs (4) sur la partie inférieure du cadre de la porte. l'axe de la porte présent dans le sachet de pièce sur la partie inférieure du cadre de la porte (Fig. A/B)
3. Enlever le support de porte (7) de la charnière inférieure gauche (8) et l'installer sur la charnière inférieure droite (9).
4. Tourner la porte à 180°, mettre l'axe de la porte sur la charnière inférieure gauche et installer la porte sur cet axe. Fermer délicatement la porte. (Fig. C)
5. Installez la charnière supérieure gauche de rechange (10) sur le côté supérieur gauche à l'aide des quatr puis ajuster la porte (Fig. D)

Garantie

Réparations et pièces de rechange disponibles

La garantie du fabricant est applicable pour cet appareil pendant une période de 7 ans.

En cas de dysfonctionnement pendant cette période, toute demande de prise en charge doit être auprès du service après-vente de votre revendeur.

Hors période de garantie, toute information concernant des services de réparation professionnels ou commande de pièces de rechange d'origine pourrait être obtenue en contactant votre revendeur. Conformément au règlement sur l'écoconception, les pièces de rechange seront disponibles pendant moins de 7 ans à compter de la date d'achat de votre appareil.

Le chai

LM 1210 - 111 bottles

LM 1650 - 151 bottles

LB 1100 - 101 bottles

LB 1540 - 141 bottles

Si cet appareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de le mettre rebut. Cela évitera que des enfants puissent s'y enfermer et mettre ainsi leur vie en danger.

Vue de face Vue de côté

Marche / Arrêt ① Lampe ② Réglage T° °C 3 Température °C 4 5 6

1 - Stop/start button

2 - Lamp button

Marche / Arrêt 1 Lampe 2 Zone Supérieure °C 3 Zone Inférieure °C 4 5 Réglage zone supérieure 6 Réglage zone inférieure

1 - Stop/start button

2 - Bouton de la lampe

Marche / Arrêt ① Lampe ② Réglage T° °C 3 Température °C 4 5 6

Marche / Arrêt 1 Lampe 2 Zone Supérieure °C 3 Zone Inférieure °C 4 5 Réglage zone supérieure 6 Réglage zone inférieure

Tous les papiers se recyclent, pensez au tri.

PAPIERS

À RECYCLER

Pour en savoir plus : www.quefairedemesdechets.fr
