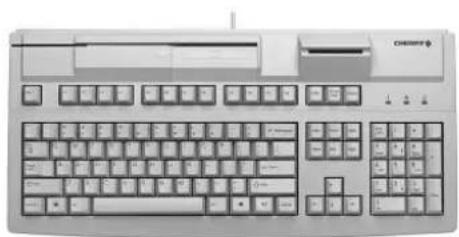

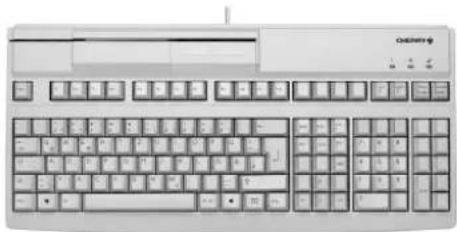

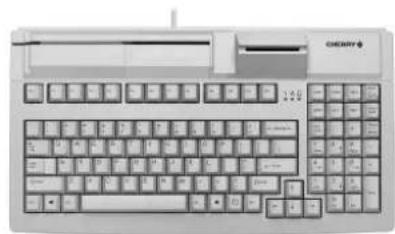

FOIRE AUX QUESTIONS - MultiBoard V2 G808200 Cherry

Comment connecter le Cherry MultiBoard V2 à mon ordinateur ?

Pour connecter le Cherry MultiBoard V2 à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité dans le port USB de votre ordinateur et l'autre dans le port USB du MultiBoard.

Le Cherry MultiBoard V2 est-il compatible avec tous les systèmes d'exploitation ?

Oui, le Cherry MultiBoard V2 est compatible avec Windows, macOS et Linux. Assurez-vous d'avoir les pilotes appropriés installés sur votre système.

Comment reconfigurer les touches du Cherry MultiBoard V2 ?

Pour reconfigurer les touches, téléchargez le logiciel de configuration Cherry disponible sur le site officiel. Suivez les instructions pour personnaliser les fonctions des touches selon vos besoins.

Que faire si le Cherry MultiBoard V2 ne répond pas ?

Si le Cherry MultiBoard V2 ne répond pas, vérifiez d'abord la connexion USB. Essayez de le débrancher et de le rebrancher. Si le problème persiste, essayez de le connecter à un autre port USB ou à un autre ordinateur.

Le Cherry MultiBoard V2 nécessite-t-il des piles ?

Non, le Cherry MultiBoard V2 fonctionne uniquement via une connexion USB et ne nécessite pas de piles.

Où puis-je trouver des mises à jour pour le logiciel du Cherry MultiBoard V2 ?

Les mises à jour pour le logiciel du Cherry MultiBoard V2 sont disponibles sur le site officiel de Cherry. Assurez-vous de vérifier régulièrement pour bénéficier des dernières améliorations.

Comment nettoyer mon Cherry MultiBoard V2 ?

Pour nettoyer votre Cherry MultiBoard V2, éteignez-le et débranchez-le. Utilisez un chiffon doux légèrement humidifié avec de l'eau ou un nettoyant doux pour essuyer la surface. Évitez d'utiliser des produits abrasifs.

Que faire si une touche du Cherry MultiBoard V2 est coincée ?

Si une touche est coincée, vérifiez s'il y a des débris ou de la saleté sous la touche. Vous pouvez délicatement retirer la touche pour nettoyer en dessous, mais assurez-vous de suivre les instructions du fabricant.

MODE D'EMPLOI MultiBoard V2 G808200 Cherry

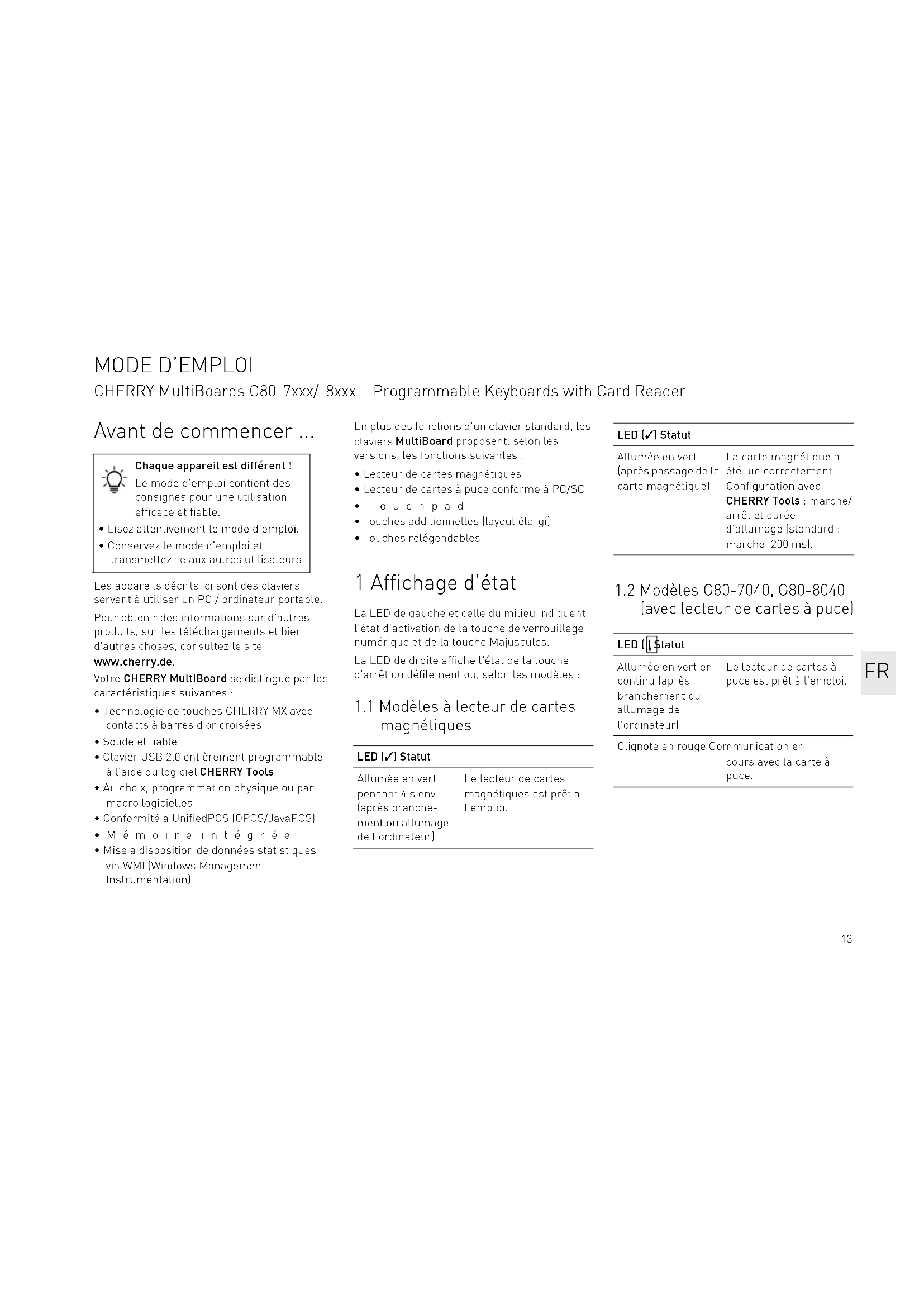

OPERATING MANUAL CHERRY MultiBoards G80-7xxx/-8xxx – Programmable Keyboards with Card Reader EN13 Avant de commencer ... Les appareils décrits ici sont des claviers servant à utiliser un PC / ordinateur portable. Pour obtenir des informations sur d'autres produits, sur les téléchargements et bien d'autres choses, consultez le site www.cherry.de. Votre CHERRY MultiBoard se distingue par les caractéristiques suivantes :

• Technologie de touches CHERRY MX avec contacts à barres d'or croisées

• Clavier USB 2.0 entièrement programmable à l'aide du logiciel CHERRY Tools

• Au choix, programmation physique ou par macro logicielles

• Conformité à UnifiedPOS (OPOS/JavaPOS)

• Mise à disposition de données statistiques via WMI (Windows Management Instrumentation) Chaque appareil est différent ! Le mode d’emploi contient des consignes pour une utilisation efficace et fiable.

• Lisez attentivement le mode d’emploi.

• Conservez le mode d’emploi et transmettez-le aux autres utilisateurs. En plus des fonctions d'un clavier standard, les claviers MultiBoard proposent, selon les versions, les fonctions suivantes

• Lecteur de cartes magnétiques

• Lecteur de cartes à puce conforme à PC/SC

• Touches additionnelles (layout élargi)

• Touches relégendables 1 Affichage d'état La LED de gauche et celle du milieu indiquent l'état d'activation de la touche de verrouillage numérique et de la touche Majuscules. La LED de droite affiche l'état de la touche d'arrêt du défilement ou, selon les modèles :

1.1 Modèles à lecteur de cartes

magnétiques LED () Statut Allumée en vert pendant 4 s env. (après branche- ment ou allumage de l'ordinateur) Le lecteur de cartes magnétiques est prêt à l'emploi.

1.2 Modèles G80-7040, G80-8040

avec lecteur de cartes à puce) Allumée en vert (après passage de la carte magnétique) La carte magnétique a été lue correctement. Configuration avec CHERRY Tools : marche/ arrêt et durée d'allumage (standard : marche, 200 ms). LED ( ) Statut Allumée en vert en continu (après branchement ou allumage de l'ordinateur) Le lecteur de cartes à puce est prêt à l'emploi. Clignote en rouge Communication en cours avec la carte à puce. LED () Statut

1.3 Modèles G80-7044, G80-8044

avec lecteur de cartes à puce) 2 Raccordement du clavier

2.1 Modèles à lecteur de cartes à

• Brancher la fiche USB uniquement sur un concentrateur USB délivrant 500 mA ou sur le concentrateur racine USB (prise USB de votre système).

• Brancher la fiche USB sur une prise USB au choix de votre système. LED ( ) Statut S’allume brièvement

• Lors du raccordement du SmartTerminal au PC

Terminal opérationnel

• Lors de l’insertion de la carte : Carte détectée Vacille Transmission de données depuis ou vers la carte Clignote périodique- ment Erreur 3 Lecteur de cartes magnétiques à 3 pistes Le lecteur de cartes magnétiques lit toutes les cartes écrites conformément à DIN ISO 7811/ 12, Gemini, AAMVA et JIS. Il peut lire les pistes séparément, par deux ou par trois. Le décodage des données se fait au choix via le clavier (standard) ou le logiciel.

3.1 Utilisation du lecteur de

cartes magnétiques 1 Introduire la carte magnétique par la droite dans le lecteur de cartes magnétiques, la bande magnétique vers le bas et dirigée vers le clavier. 2 Passer la carte magnétique vers la gauche dans le lecteur de cartes magnétiques. Un signal sonore indique le résultat de la lecture : 1 bip = lecture réussie. Les données sont transmises. 2 bips = échec de la lecture. Les données ne sont pas transmises. Configuration avec CHERRY Tools : Signal après lecture réussie/échec, durée.

3.2 Définition de l'en-tête et du

terminateur L'en-tête et le terminateur marquent le début et la fin du transfert des données de la carte magnétique. Ils peuvent être définis à l'aide du logiciel CHERRY Tools. Les codes d'en-tête/de terminateur sont insérés avant/après les données de carte. 4 Lecteur de cartes à puce Le lecteur de carte à puce intégré lit et écrit sur toutes les cartes à puce conformément à la norme DIN ISO 7816. Il est compatible CCID et est en général reconnu par le système d’exploitation. Si ce n’est pas le cas, installer un pilote ou CT-API (voir 6.3 "Logiciel pour lecteur de carte à puce").

4.1 Utilisation du lecteur de

• Introduire la carte à puce dans la fente correspondante, la puce vers le bas et dirigée vers le clavier. Après dépassement du point de pression, le contact est établi.

CHERRY MultiBoards G80-7xxx/-8xxx – Programmable Keyboards with Card Reader FR15 5Touchpad Le touchpad remplace la souris. Le contact du doigt sur le touchpad permet de déplacer le pointeur de la souris et de sélectionner et déplacer des objets.

5.1 Déplacement du pointeur de

• Déplacer le doigt sur le touchpad.

• Tapoter le touchpad brièvement deux fois de suite. Configuration avec CHERRY Tools : Touchpad marche/arrêt, double-clic marche/arrêt. 6 Installation du logiciel Chargez le pilote et le logiciel depuis notre site web www.cherry.de sous Assistance > Téléchargement.

Prise en charge des fonctions suivantes :

• Configuration du clavier/des touches/du lecteur de cartes magnétiques

• Mise à jour des réglages spécifiques aux différents pays (tableau des pays)

CHERRY La spécification UPOS (Unified Point of Sale) rassemble et développe les normes OPOS et JavaPOS (www.nrf-arts.org). Si vous utilisez des applications accédant au clavier ou au lecteur de cartes magnétiques via OPOS ou JavaPOS

Système d'exploitation Windows

• Installer le logiciel Prise en charge OPOS CHERRY ou Prise en charge JPOS CHERRY. Système d'exploitation Linux

• Utiliser les scripts d'installation pour la prise en charge JavaPOS.

6.3 Logiciel pour lecteur de carte

• Installer les pilotes du lecteur de cartes à puce pour l'interface PC/SC à l'aide de l'Assistant Ajout de matériel. Uniquement G80-7040 und G80-8040 : Pour la prise en charge CT-API supplémentaire (MKT 1.0) et les opérations de banque à domicile :

• Exécuter l'installation CHERRY SmartCard Setup. 7 Programmation du clavier/des touches/du lecteur de cartes magnétiques La configuration se fait à l'aide du logiciel CHERRY Tools. Vous pouvez programmer le clavier de manière physique ou virtuelle.

7.1 Programmation physique

La configuration est inscrite dans la mémoire interne du clavier. Elle est conservée même lorsque le câble de raccordement a été débranché.

7.2 Programmation virtuelle

La configuration est sauvegardée sous forme de macro logicielle dans un fichier sur l'ordinateur.

• Installer le logiciel CHERRY Tools. Le Designer qu'il contient permet la configuration de toutes les fonctions du clavier. La commande est décrite dans l'aide directe du logiciel CHERRY Tools. Pour obtenir les informations souhaitées, ouvrir l'aide avec la touche F1. FR16 8Conseils

8.1 Nettoyage du clavier

1 Mettez le PC hors service. 2 Nettoyez le clavier avec un chiffon légèrement humide et un produit de nettoyage doux (p. ex. détergent vaisselle). 3 Séchez le clavier avec un chiffon doux non peluchant. ATTENTION : Détérioration en cas d’utilisation de produits de nettoyage agressifs ou de pénétration de liquide dans le clavier

• Pour le nettoyage, n’utilisez pas de solvants tels que l’essence ou l’alcool ni aucun produit ou éponge abrasif.

• Empêchez tout liquide de pénétrer dans le clavier.

• N’enlevez pas les capuchons des touches du clavier.

9Élimination des appareils

• Ne jetez pas les appareils portant ce symbole avec les ordures ménagères.

• Éliminez les appareils conformément aux dispositions légales chez votre revendeur ou dans les points de collecte municipaux. LMR signifie "Lésion due aux mouvements répétitifs". Le syndrome LMR apparaît suite à de petits mouvements se répétant en permanence. Des symptômes typiques sont des douleurs dans les doigts ou la nuque.

• Organisez votre poste de travail de manière ergonomique.

• Positionnez le clavier et la souris de telle façon que vos bras et vos poignets se trouvent latéralement par rapport au corps et soient étendus.

• Faites plusieurs petites pauses, le cas échéant accompagnées d’exercices d’étirement.

• Modifiez souvent votre attitude corporelle. 10 Caractéristiques techniques

Référence Lecteur de cartes magné

tiques Lecteur de cartes

10.3 Lecteur de cartes

magnétiques Désignation Données Interface Fiche USB Débit de transmis- sion au système max. 12 Mbit/s Alimentation électrique

Consommation max. 500 mA Température de stockage -20 °C ... +60 °C Température de service 0 °C ... +50 °C Désignation Données Pistes 1 + 2 + 3 Vitesse de lecture de 6,3 à 250 cm/s pour 75 à 210 dpi standard Normes ISO 7811/-12, JIS 1, AAMVA, Gemini Tête magnétique > 1 million de cycles de lecture

10.4 Lecteur de cartes à puce

Désignation Données Compatibilité Omnikey CardMan 3121 (Aviator) Débit de transmission sur la carte max. 420 kbit/s Normes ISO 7816, CCID, PC/SC, CT-API Protocoles T=0, T=1, S=8 (IIC), S=9 (3 fils ; SLE 4418/28), S=10 (2 fils ; SLE 4432/42) Contacts Contact par basculement Cycles d'insertion de carte env. 200 000 11 Contact En cas de questions, veuillez indiquer les informations suivantes concernant l'appareil :

• N° d'article et n° de série du produit

• Désignation et fabricant de votre système
