BEDIENUNGSANLEITUNG MultiBoard V2 G808200 Cherry

Bedienungsanleitung 3

Operating Manual. 8

Mode d'emploi. 13

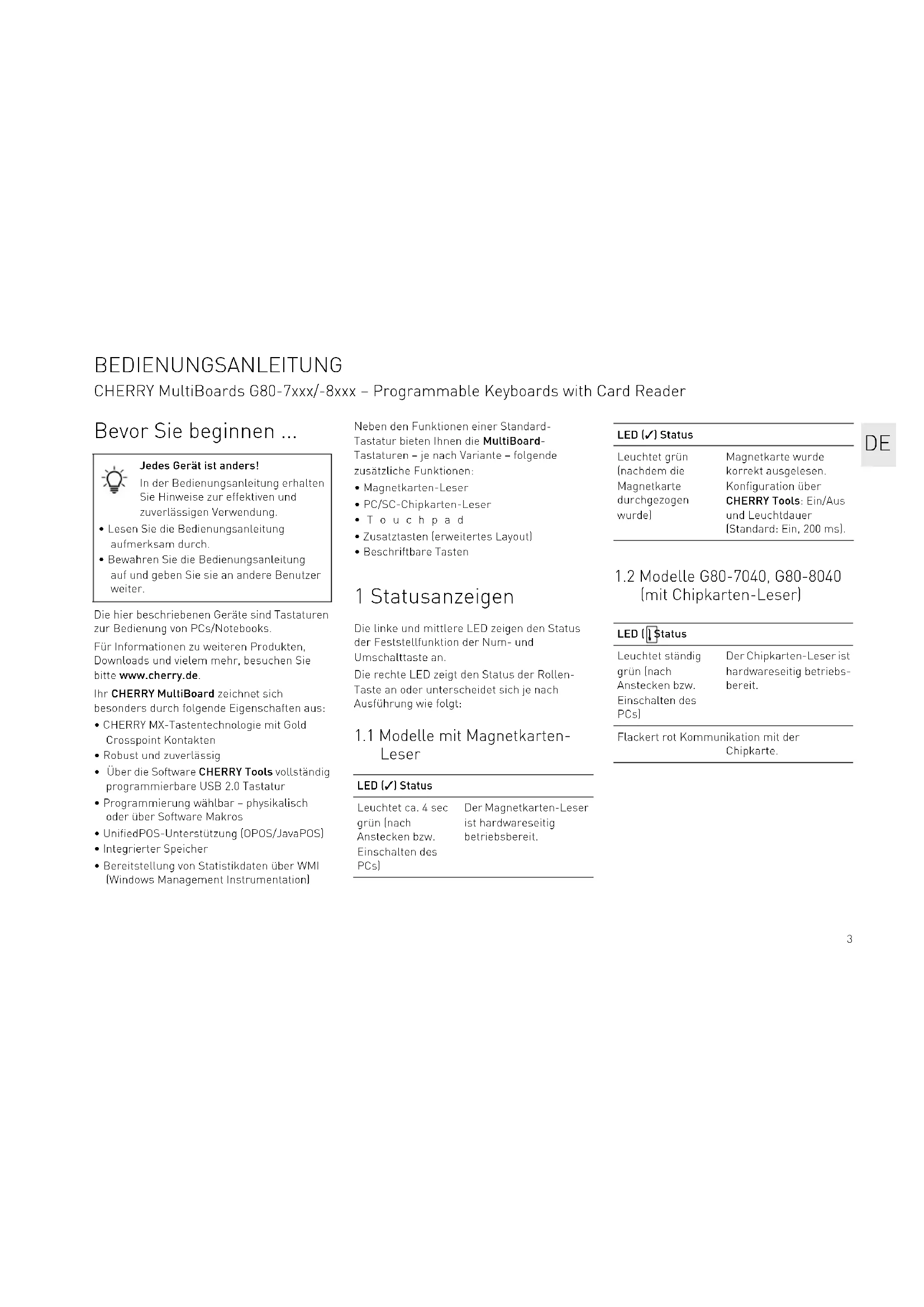

Bevor Sie beginnen ...

Jedes Gerät ist anders!

In der Bedienungsanleitung erhalten Sie Hinweise zur effektiven und zuverlässigen Verwendung.

• Lesen Sie die Bedienungsanleitung aufmerksam durch.
  Bewahren Sie die Bedienungsanleitung auf und geben Sie sie an andere Benutzer weiler.

Die hier beschriebenen Geräte sind Tastaturen zur Bedienung von PCs/Notebooks.

Für Informationen zu weiteren Produkten, Downloads und weitere mehr, besuchen Sieitte www.cherry.de.

Ihr CHERRY MultiBoard zeitnet sich besonderss durch folgende Eigenschaften aus:

• CHERRY MX-Tastentechnologie mit Gold Crosspoint Kontakten
• Robust und zuverlüssig
• Über die Software CHERRY Tools vollständig programmierbare USB 2.0 Tastatur
• Programmierung wahlbar - physikalisch oder über Software Makros
• UnifiedPOS-Unterstutzung [OPOS/JavaPOS]
• Integrierter Speicher
• Bereitsstellung von Statistikdaten über WMI (Windows Management Instrumentation)

Neben den Funktionen einer Standard-Tastatur bieten Ihnen die MultiBoard-Tastaluren - je nach Variante - folgende zusätzliche Funktionen:

• Magnetkarten-Leser
  PC/SC-Chipkarten-Leser
• Touchpad
• Zusatzlasen (erweitertes Layout)
• Beschchriftbare Tasten

1 Statusanzeigen

Die linke und mittlere LED zeigen den Status der Feststellfungtion der Num- und Umschalttaste an.

Die rechte LED zeigt den Status der Rollen-Taste an oder unterscheidet sich je nach Ausführung wie folgt:

1.1 Modelle mit Magnetkarten-Leser

LED () Status

Leuchtet ca. 4 sec

grun (nach

Anstecken bzw.

Einschalten des PCs]

Der Magnetkarten-Leser

ist hardwareseitig betriebsbereit.

LED () Status

Leuchtel grün

Nachdem die

Magnetkarte

durchgezogen.
wurde]

Magnetkarte wurde

korrekt ausgegeben.

Konfiguration über

CHERRY Tools: Ein/Aus

und Leuchtdauer

[Standard: Ein, 200 ms].

1.2 Modelle G80-7040, G80-8040 (mit Chipkarten-Leser)

LEDstatus

Leuchtet ständig

grun nach

Anstecken bzw.

Einschalten des PCs)

Flackert rot Kommunikation mit der

Der Chipkarten-Leserist

hardwareseitig betriebsbereit.

BEDIENUNGSANLEITUNG

CHERRY MultiBoards G80-7xxx/-8xxx - Programmable Keyboards with Card Reader

1.3 Modelle G80-7044, G80-8044 (mit Chipkarten-Leser)

LED Status
Leuchtet kurz auf	Beim Anschluss des Smart-Terminals am PC: Terminal betriebsbereit Beim Einstecken der Chip-karte: Chipkarte erkannt
Flackert Datenübertragung von oder zurChipkarte
Blinkt periodisch	Fehler

2 Anschluss der Tastatur

2.1 Modelle mit Chipkarten-Leser

• Stecken Sie den USB-Stecker nur in einen USB Hub, der 500 mA Strom liefert, oder den USB Root Hub (USB-Anschluss Ihr Systems).

2.2 Übrige Modelle

• Stecken Sie den USB-Stecker in einen beliebigen USB-Anschluss Ihr's Systems.

3 Magnetkarten-Leser - 3-Spur-Version

Der Magnetkarten-Leser liest alle nach DIN ISO 7811-12, Gemini, AAMVA und JIS beschriebenen Karten. Er kann die Spuren einzeln,peerweise oder gesamt lesen.Die Decodierung der Lesedatau erfolgt wahlweise in der Tastatur (Standard) oder über die Software.

3.1 Gebrauch des Magnetkarten- Lesers

1 Magnetkarte mit Magnetstreifen nach unter und zur Tastatur zeigend rechts in den Magnetkarten-Leser stecken.

2 Magnetkarte nach links durch den Magnetkarten-Leserziehen. Ein Tonsignal bestätigt den gultigen/ fehlerhaften Lesevorgang:

1 x Piep - Gultiger Lesevorgang. Die Daten werden übertragen.

2 x Piep = Fehlerhafter Lesevorgang. Die Daten werden nicht übertragen.

Konfiguration uber CHERRY Tools: Signal bei gultigem/fehlerhaftem Lesevorgang, Dauer.

3.2 Definition von Header und Terminator

Header und Terminator kennzeichnen Anfang und Ende der Übertragung der Magnetkartendaten. Sie konnen über die Software CHERRY Tools definiert werden. Der Header-/Terminatorcode wird vor/nach den eigentlichen Magnetkartendaten eingefegt.

4 Chipkarten-Leser

Der integrierte Chipkarten-Leser liest und beschreibibt alle Chipkarten nach DIN ISO 7816. Er ist CCID-kompatibel und wird in der Regel vom Betriebssystem erkannt. Solle dies nicht der Fall sein, müssen Sie einen Treiber oder CT-API installmenten (siehe 6.3 "Software für Chipkarten-Leser").

4.1 Gebrauch des Chipkarten- Lesers

• Chipkarte mit dem Chip nach unten und zur Taslatur zeigend in den Chipkarten-Schacht stecken.

Nach dem ein deullicher Druckpunkt überwunden ist, erfolgt die Kontaktierung.

5 Touchpad

Das Touchpad ersetzt die Maus. Durch Berührung mit ihrer Finger konnen Sie den Mauszeiger bewegen und Objekte auswahlen undziehen.

5.1 Mauszeiger bewegen

Ziehen Sie ihren Finger über das Touchpad.

5.2 Doppelklicken

Tippen Sie zweiimal kurz nacheinander mit dem Finger auf das Touchpad.

Konfiguration über CHERRY Tools: Touchpad ein/aus, Doppelklick ein/aus

6 Installation der Software

Laden Sie den Treiber und die Software von unserer Websites www.cherry.de unter Service > Downloads.

6.1 CHERRY Tools

Unterstutz werden folgende Funktionen:

• Konfigurieren von Tastatur/Tasten/Magnetkarten-Leser
  Aktualisieren der landerspezifischen Einstellungen [Ländertabelle]
  Anzeige der Tasten-Konfiguration [KeyViewer]

6.2 CHERRY UPOS Unterstützung

Unter dem Dach der UPOS (Unified Point of Sale)-Spezifikation werden die Standards OPOS und JavaPOS formell zusammenfasst und weiterentwickelt (www.nrf-arts.org).

Wenn Sie Applikationen verwenden, die über OPOS oder JavaPOS auf die Tastatur oder den Magnetkarten-Leser zugreifen:

Windows Betriebssystem

• Installieren Sie die Software CHERRY OPOS Unterstützung oder CHERRY JPOS Unterstützung.

Linux Betriebssystem

• Verwenden Sie die Installationsscripte für JavaPOS Unterstützung.

6.3 Software für Chipkarten-Leser

Installieren Sie die Treiber des Chipkarten- Lesers fur die PC/SC-Schnittstelle uber den Hardware-Assistant.

Nur bei G80-7040 und G80-8040:

Für zusätzliche CT-API-Unterstützung (MKT 1.0) und Homebanking:

• Führn Sie das CHERRY SmartCard Setup aus.

7 Programmierung von Tastatur/Tasten/Magnetkarten-Leser

Die Konfiguration erfolgt über die Software CHERRY Tools. Sie können die Tastatur wahlweise physikalischer virtuell programmieren.

7.1 Physikalische Programmierung

Die Konfiguration wird in den internen Speicher der Tastatur geschrieben. Sie bleibt auch nach Abziehen des Anschlusskabels erhalten.

BEDIENUNGSANLEITUNG

CHERRY MultiBoards G80-7xxx/-8xxx - Programmable Keyboards with Card Reader

7.2 Virtuelle Programmierung

Die Konfiguration wird als Software-Makro in einer Datei auf dem PC gespeichert.

• Installieren Sie die Software CHERRY Tools.

Über den darin enthaltenen Designer können Sie alle Funktionen der Tastatur konfigurieren.

Die Bedienung ist in der Direkthilfe der Software CHERRY Tools beschrieben. Sie bielte Ihnen Informationen dont, wo Si die sie benotigen und wird mit F1 aufgerufen.

8 Tipps

8.1 Tastatur reinigen

VORSICHT: Beschäftigung durch aggressive Reinigungsmittel oder Flüssigkeit in der Tastatur

• Verwenden Sie zur Reinigung keine Lösungsmittel wie Benzin oder Alkohol und keine Scheuermittel oder Scheuerschwämme.
• Verhindern Sie, dass Flüssigkeit in die Testatur gelangt.
• Entfernen Sie nicht die Tastkappen der Tastatur.

1 Schalten Sie den PC aus.
2 Reinigen Sie die Tastatur mit einem leicht feuchten Tuch und etwas mildem Reinigungsmittel (z. B.: Geschirrspulmittel).
3 Trocknen Sie die Tastatur mit einem fusselfreien, weichen Tuch.

8.2 RSI-Syndrom

"Repetitive Strain Injury" = "Verletzung durch wiederholte Beanspruchung". RSI entsteh durch keine, sich ständig wiederholende Bewegungen.

Typische Symptome sind Beschwerden in den. fingern oder im Nacken.

• Richten Sie ihren Arbeitsplatz ergonomisch ein.
• Positionieren Sie Tastatur und Maus so, dass sich ihre Oberarme und Handgelenke seitlich vom Körper befoinden und ausgestrekt sind.
• Machen Sie mehrere keine Pausen, ggf. mit Dehnübungen.
• Andern Sie oft ihre Körperhaltung.

9 Geräte entsorgen

• Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll.
• Entsorgen Sie die Geräte, entsprechend den gesetzlichen Vorschriften, bei ihrer Handlör oder den communalen Sammelstellen.

10 Technische Daten

10.1 Übersicht

Articlel-Nr.

Magnet-karten-Leser

Chip-karten-Leser

Touchpad

G80-7000X

G80-7040XX

G80-7044XX

G80-8000X

G80-8113XX

G80-8200X

G80-8040XX

G80-8044XX

10.2 Tastatur

Bezeichnung Wert
Schnittstelle USB-Stecker
Übertragungsrate zum System	Max. 12 Mbps
Spannungsvorsor-gung	+5 V/DC ±5 % SELV
Stromaufnahme Max. 500 mA
Lagertemperatur -20 °C ... +60 °C
Betriebstemperatur 0 °C ... +50 °C

10.3 Magnetkarten-Leser

Bezeichnung Wert

Spuren 1 + 2 + 3

Lesegeschwin-6,3 bis 250 cm/s für Standarddigkeit75 bis 210 dpi

Standards ISO 7811/-12, JIS 1, AAMVA,Gemini

Magnetkopf > 1 Mio. Lesezyklen

10.4 Chipkarten-Leser

Bezeichnung Wert
Kompatibilität	Omnikey CardMan 3121 (Aviator)
Übertragungs-rate zur Karte	Max. 420 Kbps
Standards ISO 7816, CCID, PC/SC, CT-API
Protokolle T=0, T=1, S=8 (IIC), S=9 (3-Draht; SLE 4418/28), S=10 (2-Draht; SLE 4432/42)
Kontaktierung Absenkkontakte
Steckzyklen	Ca. 200.000

11 Kontakt

Bitte halten Sie bei Anfragen an den Technischen Support folgende Informationen bereit:

• Artikel- und Serien-Nr. des Produkts
• Bezeichnung und Hersteller Ihres Systems
• Betriebssystem und ggf. Installierte Version eines Service Packs

Cherry Europe GmbH Cherrystraße 2

91275 Auerbach/OPf.

Internet: www.cherry.de
Telefon: +49 [0] 9643 2061-100*

*zum Ortstarl aus dem deutschen Festsnetz, abweichende Preisefur Anrufe aus Mobilfunknetzen morglich

OPERATING MANUAL

CHERRY MultiBoards G80-7xxx/-8xxx - Programmable Keyboards with Card Reader

G80-7040 und G80-8040 only:

Internet: www.cherry.de

For USA:

Uniquement G80-7040 und G80-8040 :

Internet: www.cherry.de

Sólo G80-7040 und G80-8040:

Internet: www.cherry.de

CHERRY

Cherry Europe GmbH, CherrystaBe 2, 91275 Auerbach/OPf., Germany - www.cherry.de
