Produkttyp	Programmierbare Computertastatur
Marke	Cherry
Modell	MultiBoard MX V2 G807044
Schnittstelle	USB 2.0
Stromversorgung	5 V DC über USB-Anschluss
Stromverbrauch	max. 500 mA
Tastentechnologie	Cherry MX mit Gold-Cross-Bar-Kontakten
Hauptfunktionen	Physische und virtuelle Programmierung, 3-Spur-Magnetkartenleser, PC/SC-Chipkartenleser, Touchpad (je nach Modell), integrierter Speicher, WMI-Statistiken, UnifiedPOS
Magnetkartenleser	3 Spuren, Normen ISO 7811/12, JIS, AAMVA, Gemini
Lesegeschwindigkeit (Magnetkarte)	von 6,3 bis 250 cm/s
Chipkartenleser	Kompatibel mit Omnikey CardMan 3121, Normen ISO 7816, CCID, PC/SC, CT-API
Einführzyklen (Chipkarte)	ca. 200.000
Touchpad	Ersetzt die Maus, Konfiguration über CHERRY Tools
Programmierung	über CHERRY Tools Software (physisch und virtuell)
Integrierter Speicher	Ja, zum Speichern der Konfiguration
Betriebstemperatur	0 °C bis +50 °C
Lagertemperatur	-20 °C bis +60 °C
Reinigung	Leicht feuchtes Tuch, mildes Reinigungsmittel, keine Lösungsmittel
Sicherheit	Flüssigkeitseintritt vermeiden, Tastenkappen nicht entfernen

Häufig gestellte Fragen - MultiBoard MX V2 G807044 Cherry

Wie verwende ich den Magnetkartenleser?

Führen Sie die Magnetkarte von rechts ein, Spur nach unten und zur Tastatur gerichtet, und ziehen Sie sie nach links. Ein Signalton zeigt Erfolg (1 Piepton) oder Misserfolg (2 Pieptöne) an. Die Daten werden automatisch übertragen.

Kann ich die Tasten der Tastatur programmieren?

Ja, die Tastatur ist vollständig programmierbar über die Software CHERRY Tools. Sie können physische Funktionen (im internen Speicher gespeichert) oder virtuelle (Software-Makros) konfigurieren.

Wie reinige ich die Tastatur?

Verwenden Sie ein leicht feuchtes Tuch mit einem milden Reinigungsmittel (wie Spülmittel). Verwenden Sie keine Lösungsmittel (Alkohol, Benzin) und vermeiden Sie, dass Flüssigkeit in die Tastatur eindringt. Entfernen Sie keine Tastenkappen.

Verfügt die Tastatur über einen Chipkartenleser?

Je nach Modell, ja. Der Chipkartenleser liest und schreibt auf Karten gemäß Norm DIN ISO 7816. Er ist CCID-kompatibel und wird automatisch vom Betriebssystem erkannt.

Wie hoch ist der Stromverbrauch der Tastatur?

Die Tastatur verbraucht maximal 500 mA bei einer Spannung von 5 V DC über den USB-Anschluss.

Ist die Tastatur mit Linux kompatibel?

Ja, für Anwendungen, die OPOS oder JavaPOS verwenden, stehen Installationsskripte für Linux zur Verfügung. Der Chipkartenleser ist PC/SC-kompatibel.

Wie installiere ich die CHERRY Tools Software?

Laden Sie den Treiber und die Software von der Website www.cherry.de herunter, Bereich Support > Downloads. Starten Sie die Installation und folgen Sie den Anweisungen.

Was tun, wenn der Magnetkartenleser nicht funktioniert?

Überprüfen Sie, ob die Karte richtig eingelegt ist (Magnetstreifen nach unten und zur Tastatur gerichtet). Stellen Sie sicher, dass die CHERRY Tools Software installiert und korrekt konfiguriert ist. Der Leser erfordert möglicherweise eine Konfiguration von Header und Terminator.

Verfügt die Tastatur über einen internen Speicher?

Ja, die Tastatur verfügt über einen internen Speicher, der die programmierte Konfiguration auch nach dem Trennen des USB-Kabels speichert.

Was sind die Betriebstemperaturen?

Die Tastatur arbeitet von 0 °C bis +50 °C und kann bei -20 °C bis +60 °C gelagert werden.

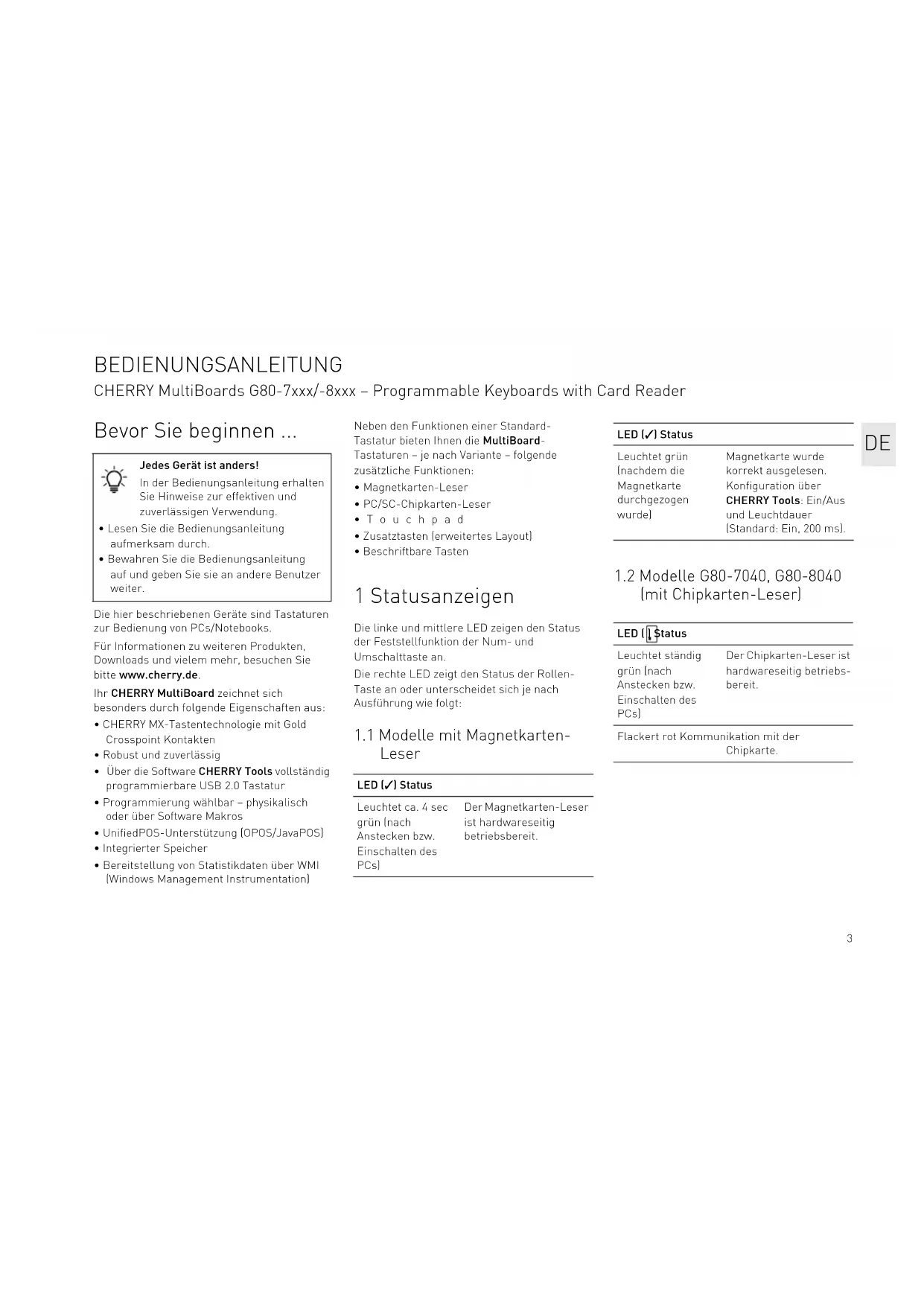

BEDIENUNGSANLEITUNG MultiBoard MX V2 G807044 Cherry

Bedienungsanleitung ....3

Bevor Sie beginnen ...

Jedes Gerät ist anders!

In der Bedienungsanleitung erhalten Sie Hinweise zur effektiven und zuverlässigen Verwendung.

• Lesen Sie die Bedienungsanleitung aufmerksam durch.
• Bewahren Sie die Bedienungsanleitung auf und geben Sie sie an andere Benutzer weiter.

Die hier beschriebenen Geräte sind Tastaturen zur Bedienung von PCs/Notebooks.

Für Informationen zu weiteren Produkten, Downloads und vielem mehr, besuchen Sie bitte www.cherry.de.

Ihr CHERRY MultiBoard zeichnet sich besonders durch folgende Eigenschaften aus:

• CHERRY MX-Tastentechnologie mit Gold Crosspoint Kontakten
• Robust und zuverlässig
• Über die Software CHERRY Tools vollständig programmierbare USB 2.0 Tastatur
• Programmierung wählbar – physikalisch oder über Software Makros
  • UnifiedPOS-Unterstützung (OPOS/JavaPOS)
• Integrierter Speicher
• Bereitstellung von Statistikdaten über WMI (Windows Management Instrumentation)

Neben den Funktionen einer Standard-Tastatur bieten Ihnen die MultiBoard-Tastaturen – je nach Variante – folgende zusätzliche Funktionen:

• Magnetkarten-Leser
• PC/SC-Chipkarten-Leser
- Touchpad
• Zusatzlasten (erweitertes Layout)
- Beschriftbare Tasten

1 Statusanzeigen

Die linke und mittlere LED zeigen den Status der Feststellfunktion der Num- und Umschalttaste an.

Die rechte LED zeigt den Status der Rollen-Taste an oder unterscheidet sich je nach Ausführung wie folgt:

1.1 Modelle mit Magnetkarten- Leser

LED (√) Status

Leuchtet ca. 4 sec grün (nach Anstecken bzw. Einschalten des PCs)

Der Magnetkarten-Leser ist hardwareseitig betriebsbereit.

LED (√) Status

Leuchtel grün(nachdem die Magnetkarte durchgezogen wurde)

Magnetkarte wurde korrekt ausgelesen.Konfiguration über CHERRY Tools: Ein/Aus und Leuchtdauer(Standard: Ein, 200 ms).

1.2 Modelle G80-7040, G80-8040 (mit Chipkarten-Leser)

LED (Status

Leuchtet ständig grün (nach Anstecken bzw. Einschalten des PCs)

Der Chipkarten-Leser ist hardwareseitig betriebsbereit.

Flackert rot Kommunikation mit der Chipkarte.

BEDIENUNGSANLEITUNG

CHERRY MultiBoards G80-7xxx/-8xxx - Programmable Keyboards with Card Reader

1.3 Modelle G80-7044, G80-8044 (mit Chipkarten-Leser)

LED Status
Leuchtet kurz auf	Beim Anschluss des Smart-Terminals am PC: Terminal betriebsbereitBeim Einstecken der Chip-karte: Chipkarte erkannt
Flackert Datenübertragung von oder zur Chipkarte
Blinkt periodisch	Fehler

2 Anschluss der Tastatur

2.1 Modelle mit Chipkarten-Leser

- Stecken Sie den USB-Stecker nur in einen USB Hub, der 500 mA Strom liefert, oder den USB Root Hub (USB-Anschluss Ihres Systems).

2.2 Übrige Modelle

- Stecken Sie den USB-Stecker in einen beliebigen USB-Anschluss Ihres Systems.

3 Magnetkarten-Leser - 3-Spur-Version

Der Magnetkarten-Leser liest alle nach DIN ISO 7811/-12, Gemini, AAMVA und JIS beschriebenen Karten. Er kann die Spuren einzeln, paarweise oder gesamt lesen. Die Decodierung der Lesedaten erfolgt wahlweise in der Tastatur (Standard) oder über die Software.

3.1 Gebrauch des Magnetkarten- Lesers

1 Magnetkarte mit Magnetstreifen nach unten und zur Tastatur zeigend rechts in den Magnetkarten-Leser stecken.

2 Magnetkarte nach links durch den Magnetkarten-Leser ziehen.

Ein Tonsignal bestätigt den gültigen/fehlerhaften Lesevorgang:

1 x Piep = Gültiger Lesevorgang. Die Daten werden übertragen.

2 x Piep = Fehlerhafter Lesevorgang. Die Daten werden nicht übertragen.

Konfiguration über CHERRY Tools: Signal bei gültigem/fehlerhaftem Lesevorgang, Dauer.

3.2 Definition von Header und Terminator

Header und Terminator kennzeichnen Anfang und Ende der Übertragung der Magnetkartendaten. Sie können über die Software CHERRY Tools definiert werden. Der Header-/Terminatorcode wird vor/nach den eigentlichen Magnetkartendaten eingefügt.

4 Chipkarten-Leser

Der integrierte Chipkarten-Leser liest und beschreibt alle Chipkarten nach DIN ISO 7816. Er ist CCID-kompatibel und wird in der Regel vom Betriebssystem erkannt. Sollte dies nicht der Fall sein, müssen Sie einen Treiber oder CT-API installieren (siehe 6.3 "Software für Chipkarten-Leser").

4.1 Gebrauch des Chipkarten- Lesers

- Chipkarte mit dem Chip nach unten und zur Tastatur zeigend in den Chipkarten-Schacht stecken.

Nachdem ein deutlicher Druckpunkt überwunden ist, erfolgt die Kontaktierung.

5 Touchpad

Das Touchpad ersetzt die Maus. Durch Berührung mit Ihrem Finger können Sie den Mauszeiger bewegen und Objekte auswählen und ziehen.

5.1 Mauszeiger bewegen

- Ziehen Sie Ihren Finger über das Touchpad.

5.2 Doppelklicken

- Tippen Sie zweimal kurz nacheinander mit dem Finger auf das Touchpad.

Konfiguration über CHERRY Tools: Touchpad ein/aus, Doppelklick ein/aus

6 Installation der Software

Laden Sie den Treiber und die Software von unserer Webseite www.cherry.de unter Service > Downloads.

6.1 CHERRY Tools

Unterstützt werden folgende Funktionen:

• Konfigurieren von Tastatur/Tasten/Magnetkarten-Leser
• Aktualisieren der länderspezifischen Einstellungen (Ländertabelle)
• Anzeige der Tasten-Konfiguration (KeyViewer)

6.2 CHERRY UPOS Unterstützung

Unter dem Dach der UPOS (Unified Point of Sale)-Spezifikation werden die Standards OPOS und JavaPOS formell zusammengefasst und weiterentwickelt (www.nrf-arts.org).

Wenn Sie Applikationen verwenden, die über OPOS oder JavaPOS auf die Tastatur oder den Magnetkarten-Leser zugreifen:

Windows Betriebssystem

- Installieren Sie die Software CHERRY OPOS Unterstützung oder CHERRY JPOS Unterstützung.

Linux Betriebssystem

- Verwenden Sie die Installationsscripte für JavaPOS Unterstützung.

6.3 Software für Chipkarten- Leser

- Installieren Sie die Treiber des Chipkarten-Lesers für die PC/SC-Schnittstelle über den Hardware-Assistent.

Nur bei G80-7040 und G80-8040:

Für zusätzliche CT-API-Unterstützung (MKT 1.0) und Homebanking:

- Führen Sie das CHERRY SmartCard Setup aus.

7 Programmierung von Tastatur/Tasten/Magnetkarten-Leser

Die Konfiguration erfolgt über die Software CHERRY Tools. Sie können die Tastatur wahlweise physikalisch oder virtuell programmieren.

7.1 Physikalische Programmierung

Die Konfiguration wird in den internen Speicher der Tastatur geschrieben. Sie bleibt auch nach Abziehen des Anschlusskabels erhalten.

BEDIENUNGSANLEITUNG

CHERRY MultiBoards G80-7xxx/-8xxx - Programmable Keyboards with Card Reader

DE

7.2 Virtuelle Programmierung

Die Konfiguration wird als Software-Makro in einer Datei auf dem PC gespeichert.

- Installieren Sie die Software CHERRY Tools. Über den darin enthaltenen Designer können Sie alle Funktionen der Tastatur konfigurieren.

Die Bedienung ist in der Direkthilfe der Software CHERRY Tools beschrieben. Sie bietet Ihnen Informationen dort, wo Sie diese benötigen und wird mit F1 aufgerufen.

8 Tipps

8.1 Tastatur reinigen

VORSICHT: Beschädigung durch aggressive Reinigungsmittel oder Flüssigkeit in der Tastatur

• Verwenden Sie zur Reinigung keine Lösungsmittel wie Benzin oder Alkohol und keine Scheuermittel oder Scheuerschwämme.
• Verhindern Sie, dass Flüssigkeit in die Tastatur gelangt.
• Entfernen Sie nicht die Tastkappen der Tastatur.

1 Schalten Sie den PC aus.
2 Reinigen Sie die Tastatur mit einem leicht feuchten Tuch und etwas mildem Reinigungsmittel (z. B.: Geschirrspülmittel).
3 Trocknen Sie die Tastatur mit einem fusselfreien, weichen Tuch.

8.2 RSI-Syndrom

"Repetitive Strain Injury" = "Verletzung durch wiederholte Beanspruchung". RSI entsteht durch kleine, sich ständig wiederholende Bewegungen.

Typische Symptome sind Beschwerden in den Fingern oder im Nacken.

• Richten Sie Ihren Arbeitsplatz ergonomisch ein.
• Positionieren Sie Tastatur und Maus so, dass sich Ihre Oberarme und Handgelenke seitlich vom Körper befinden und ausgestreckt sind.
• Machen Sie mehrere kleine Pausen, ggf. mit Dehnübungen.
• Ändern Sie oft Ihre Körperhaltung.

9 Geräte entsorgen

• Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll.
• Entsorgen Sie die Geräte, entsprechend den gesetzlichen Vorschriften, bei Ihrem Händler oder den kommunalen Sammelstellen.

10 Technische Daten

10.1 Übersicht

Artikel-Nr. Magnet-karten-Leser	Chip-karten-Leser	Touchpad
G80-7000 X
G80-7040 X X
G80-7044 X X
G80-8000 X
G80-8113 X X
G80-8200 X
G80-8040 X X
G80-8044 X X

10.2 Tastatur

Bezeichnung Wert

Schnittstelle USB-Stecker
Übertragungsrate zum System	Max. 12 Mbps
Spannungsversorgung	+5 V/DC ±5 % SELV
Stromaufnahme Max. 500 mA
Lagertemperatur -20 °C ... +60 °C
Betriebstemperatur 0 °C ... +50 °C

10.3 Magnetkarten-Leser

Bezeichnung Wert

Spuren 1 + 2 + 3
Lesegeschwindigkeit	6,3 bis 250 cm/s für Standard75 bis 210 dpi
Standards ISO 7811/-12, JIS 1, AAMVA,Gemini
Magnetkopf > 1 Mio. Lesezyklen

10.4 Chipkarten-Leser

Bezeichnung Wert

Kompatibilität Omnikey CardMan 3121(Aviator)
Übertragungs-rate zur Karte	Max. 420 Kbps
Standards ISO 7816, CCID, PC/SC,CT-API
Protokolle T=0, T=1, S=8 (IIC),S=9 (3-Draht; SLE 4418/28),S=10 (2-Draht; SLE 4432/42)
Kontaktierung Absenkkontakte
Steckzyklen	Ca. 200.000

11 Kontakt

Bitte halten Sie bei Anfragen an den Technischen Support folgende Informationen bereit:

• Artikel- und Serien-Nr. des Produkts
• Bezeichnung und Hersteller Ihres Systems
• Betriebssystem und ggf. installierte Version eines Service Packs

Cherry Europe GmbH

Cherrystraße 2

91275 Auerbach/OPf.

Internet: www.cherry.de

Telefon: [phone]*

* zum Ortstarif aus dem deutschen Festnetz, abweichende Preise für Anrufe aus Mobilfunknetzen möglich
