BEDIENUNGSANLEITUNG G803700 Cherry

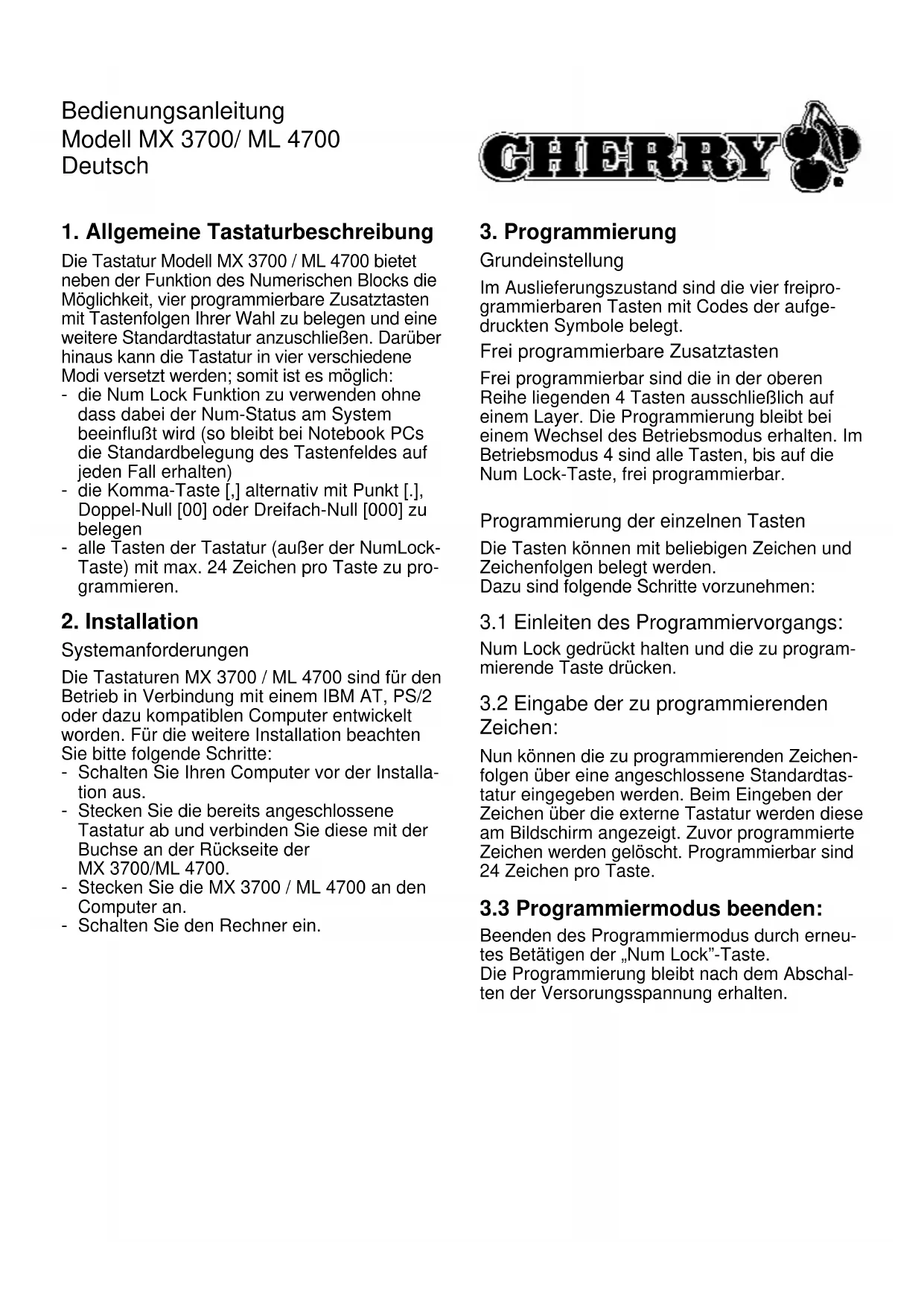

Bedienungsanleitung Modell MX 3700/ ML 4700 Deutsch

1. Allgemeine Tastaturbeschreibung

Die Tastatur Modell MX 3700 / ML 4700 bietet neben der Funktion des Numerischen Blocks die Möglichkeit, vier programmierbare Zusatztasten mit Tastenfolgen Ihrer Wahl zu belegen und eine weitere Standardtastatur anzuschließen. Darüber hinaus kann die Tastatur in vier verschiedene Modi versetzt werden; somit ist es möglich:

• die Num Lock Funktion zu verwenden ohne dass dabei der Num-Status am System beeinflußt wird (so bleibt bei Notebook PCs die Standardbelegung des Tastenfeldes auf jeden Fall erhalten)
• die Komma-Taste [,] alternativ mit Punkt [.], Doppel-Null [00] oder Dreifach-Null [000] zu belegen
• alle Tasten der Tastatur (außer der NumLock-Taste) mit max. 24 Zeichen pro Taste zu programmieren.

2. Installation

Systemanforderungen

Die Tastaturen MX 3700 / ML 4700 sind für den Betrieb in Verbindung mit einem IBM AT, PS/2 oder dazu kompatiblen Computer entwickelt worden. Für die weitere Installation beachten Sie bitte folgende Schritte:

• Schalten Sie Ihren Computer vor der Installation aus.
• Stecken Sie die bereits angeschlossene Tastatur ab und verbinden Sie diese mit der Buchse an der Rückseite der MX 3700/ML 4700.
• Stecken Sie die MX 3700 / ML 4700 an den Computer an.
• Schalten Sie den Rechner ein.

CHERRY

3. Programmierung

Grundeinstellung

Im Auslieferungszustand sind die vier freiprogrammierbaren Tasten mit Codes der aufgedruckten Symbole belegt.

Frei programmierbare Zusatztasten

Frei programmierbar sind die in der oberen Reihe liegenden 4 Tasten ausschließlich auf einem Layer. Die Programmierung bleibt bei einem Wechsel des Betriebsmodus erhalten. Im Betriebsmodus 4 sind alle Tasten, bis auf die Num Lock-Taste, frei programmierbar.

Programmierung der einzelnen Tasten

Die Tasten können mit beliebigen Zeichen und Zeichenfolgen belegt werden.

Dazu sind folgende Schritte vorzunehmen:

3.1 Einleiten des Programmiervorgangs:

Num Lock gedrückt halten und die zu programmierende Taste drücken.

3.2 Eingabe der zu programmierenden Zeichen:

Nun können die zu programmierenden Zeichenfolgen über eine angeschlossene Standardtastatur eingegeben werden. Beim Eingeben der Zeichen über die externe Tastatur werden diese am Bildschirm angezeigt. Zuvor programmierte Zeichen werden gelöscht. Programmierbar sind 24 Zeichen pro Taste.

3.3 Programmiermodus beenden:

Beenden des Programmiermodus durch erneutes Betätigen der „Num Lock“-Taste.

Die Programmierung bleibt nach dem Abschalten der Versorungsspannung erhalten.

4. Betriebsmodi

Die Tastatur unterstützt 4 Betriebsmodi, die sich in der Belegung der Tasten im Numerischen Block und in der Funktion der NumLock-Taste unterscheiden.

Einschalten des jeweiligen Modus:

Zum Erreichen von Modus 1 folgende Tasten in der aufgeführten Reihenfolge drücken und gedrückt halten:

- „NumLock“-Taste

- Taste „1“

- "Enter"-Taste

Zum Erreichen von Modus 2, 3 und 4 anstelle der Taste „1“ die Taste „2“, „3“ oder „4“ für den gewünschten Mode drücken.

Modus 1: Standardfunktion (echte NumLock-Umschaltung)

In Modus 1 arbeitet [Num Lock] als „echte“ Num Lock-Taste, d.h. Num-Status am System wird verändert (gleiche Funktion wie bei Standard-tastatur).

Im Auslieferungszustand ist Modus 1 eingestellt.

Modus 2: Layer-Umschaltung anstelle Num Lock und Alternative Dezimaltrennzeichen

Im Modus 2 arbeitet die Num Lock-Taste als Layer-Umschaltung, d.h. der Num-Status am System bleibt unverändert. Belegung Layer 1: Zahlen aus dem alphanumerischen Feld, entsprechend der Bedruckung. Belegung Layer 2: Navigier-Tasten aus dem Editierblock, entsprechend der Bedruckung.

Durch einfaches Umprogrammieren können im Layer 1 ein alternatives Dezimal-Trennzeichen, eine Doppel-Null [00] oder eine Dreifach-Null [000] erzeugt werden.

Die Umprogrammierung erfolgt über: [Num Lock] und [,] bzw. [.] gedrückt halten und [Enter] drücken. Durch mehrmaliges Drücken dieser Tastenkombination werden nacheinander die Belegungen [.], [,], [00] und [000] erreicht. Eine Überprüfung der Einstellung kann immer durch Drücken der Taste [,] bzw. [.] am Bildschirm überprüft werden.

Modus 3: Layer-Umschaltung für französischen Tastaturtreiber

Wie im Modus 2 arbeitet die Num Lock-Taste als Layer-Umschaltung. Belegung Layer 1: Shift+alphanumerische-Zahlentasten, zum Erreichen der Zahlen bei französischem TT-Treiber. Belegung Layer 2: gleich wie im Modus 2 (Navigier-Tasten aus dem Editierblock).

Modus 4: Freiprogrammierbarer Modus

Funktion: NumLock-Taste arbeitet als echte Num-Status Umschaltung. Defaultbelegung Modus 4: Leer-Belegung, d.h. es werden keine Codes geschickt.

Frei programmierbar sind im Modus 4 alle Tasten – bis auf die Num Lock-Taste - ausschließlich auf einem Layer.

Die Programmierung für die Belegung im Modus 4 erfolgt über eine angesteckte Standardtastatur wie im Abschnitt Programmierung beschrieben.

5. Reset-Möglichkeit

(Default-Einstellungen)

Um die Tastatur wieder in den Auslieferungszustand zurückzuversetzen gehen Sie folgendermaßen vor: Num Lock gedrückt halten und gleichzeitig „-“ und „Enter“ drücken.

Beim Reset erfolgt eine Belegung der 4 frei programmierbaren Zusatztasten mit Default-Werten (aufgedruckte Symbole). Evtl. programmierte Codes auf den Tasten im Numerischen Block im Modus 4 werden gelöscht. Die Numerische Tastatur wird wieder in den Modus 1 versetzt.

Das programmierte Dezimaltrennzeichen im Modus 2 bleibt vom Reset unberücksichtigt.

6. CE Konformitätserklärung

Wir, Cherry GmbH erklären, daß die Tastaturen MX 3700 / ML 4700 mit folgenden Anforderungen übereinstimmen: Niederspannungsrichtlinie 73/23/EWG geprüft nach EN 60950 sowie EMV-Richtlinie 89/336/EWG, sichergestellt durch Prüfung nach IEC 801-2 (1991) Level 2 und IEC 801-3 (1994) Level 2, festgelegt in EN 50082-1: 1992 und EN 55022: 1987 Class B. Getestet gemäß Cherry Standard Testverfahren.

7. Hinweis zum GS-Zeichen

Aufgrund der Position der Nulltaste des numerischen Bereiches ist die Tastatur für Saldiertätigkeiten, die überwiegend blind erfolgen, in Deutschland nicht anzuwenden. Die Tastatur ist in Deutschland aufgrund der Zeichenbelegung (nach DIN 2137 Teil 2) nicht für den Dauereinsatz in Bildschirmarbeitsplätzen zu verwenden.

8. Allgemeiner Anwenderhinweis

Cherry optimiert seine Produkte ständig im Zuge der Entwicklung von neuen Technologien. Technische Änderungen behalten wir uns deshalb vor. Die Ermittlung der Zuverlässigkeit sowie die Definition von technischen Angaben erfolgt gemäß Cherry-interner Prüfung, um international anerkannte Vorschriften bzw. Normen zu erfüllen. Davon abweichende Anforderungen können durch gegenseitige Zusammenarbeit erfüllt werden. Unsachgemäße Behandlung, Lagerung und äußere Einflüsse können zu Störungen und Schäden im Einsatz führen. Wir übernehmen keinerlei Gewährleistung, für Mängel, die auf einer anwenderseitigen Veränderung des Produktes beruhen und haften nicht im Falle unbefugter Veränderungen. Alle Reparaturen müssen durch Cherry oder eine offiziell berechtigte Person oder Organisation durchgeführt werden. Bei unsachgemäßem Austausch der optional eingesetzten Lithiumbatterie besteht Explosionsgefahr! Etwaige Schadensersatzansprüche gegen Cherry oder seine eingesetzten Vertreter - gleich aus welchem Rechtsgrund (einschließlich stressbedingte körperliche Schäden) sind ausgeschlossen, soweit uns nicht Vorsatz, grobe Fahrlässigkeit oder die Nichtbeachtung zwingender Produkthaftungsbestimmungen treffen oder bei Verletzungen von Leben, Körper oder Gesundheit. Die vorliegende Bedienungsanleitung ist nur gültig für das mitgelieferte Produkt. Weitere Informationen darüber sind bei den jeweiligen Cherry Distributoren oder direkt über die Cherry GmbH erhältlich.

User Manual

Model MX 3700/ ML 4700

English

Notice of CSA C 108.8 (DOC Jan. 1989)

Spannungsversorgung / Voltage Supply / Alimentation:

Arbeitstemperatur / Range Operating / Fonctionnement:

0 °C to +50 °C

Cherry GmbH,

Cherrystrasse,

D-91275 Auerbach/Opf.

Hotline [phone],

Fax [phone]

Internet: www.cherrycorp.com

644-0372.00
