RDWL515A2000 - Sonnette de portes HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de porte sans fil
Marque	Honeywell
Modèle	RDWL515A2000
Alimentation de la sonnette	3 piles alcalines AA (1,5 V)
Alimentation du bouton-poussoir	1 pile lithium CR2032
Autonomie des piles (5 activations/jour)	Jusqu'à 2 ans
Portée en champ libre	106 m (350 pi)
Fréquence de fonctionnement	ActivLink 916,8 MHz
Niveau sonore typique	84 dBA
Nombre de mélodies	10 mélodies
Température de fonctionnement (sonnette)	-5 °C à 40 °C
Température de fonctionnement (bouton-poussoir)	-20 °C à 50 °C
Résistance à l'eau (bouton-poussoir)	Résiste à la pluie (test UL1598)
Accessoires connectables max.	4 (boutons, capteurs d'ouverture, détecteurs de mouvement)
Fonctions principales	Modification mélodie, séquence lumineuse, couleur du halo, volume, sourdine temporisée, mélodie secrète
Indicateur de piles faibles	Sonnette : halo jaune clignotant ; Bouton : deux timbres après la mélodie
Garantie	1 an limitée
Certifications	FCC Part 15, IC RSS-210
Entretien	Aucun entretien nécessaire, remplacer les piles périodiquement
Nettoyage	Essuyer avec un chiffon sec

FOIRE AUX QUESTIONS - RDWL515A2000 HONEYWELL

Comment installer les piles dans la sonnette Honeywell RDWL515A2000 ?

Ouvrez le couvercle des piles à l'arrière de la sonnette et insérez trois piles alcalines AA en respectant la polarité. Le bouton-poussoir utilise une pile CR2032.

Comment changer la mélodie de la sonnette ?

Appuyez plusieurs fois sur le bouton Musique pour parcourir les 10 mélodies jusqu'à entendre celle souhaitée.

La portée de la sonnette est réduite, que faire ?

Évitez les structures métalliques près de la sonnette ou du bouton, rapprochez les deux appareils et vérifiez l'état des piles. Par temps froid, les piles peuvent s'affaiblir plus vite.

Comment désactiver temporairement le son de la sonnette ?

Appuyez sur le bouton Sourdine une fois pour désactiver le son, ou plusieurs fois pour programmer une durée de 3, 6, 9 ou 12 heures. Le voyant sourdine s'affiche.

Comment ajouter un bouton-poussoir supplémentaire ?

Appuyez sans relâcher le bouton de réglage de la sonnette pendant 3 secondes jusqu'à ce que le halo tourne. Ensuite, appuyez sur le nouveau bouton-poussoir. Vous pouvez aussi choisir une mélodie et une couleur de halo spécifiques dans les 12 secondes.

Que signifie le clignotement jaune du halo ?

Le bas du halo clignote en jaune toutes les 6 secondes lorsque les piles de la sonnette sont faibles. Remplacez les trois piles alcalines AA.

Comment réinitialiser la sonnette aux paramètres d'usine ?

Retirez le couvercle des piles. Maintenez enfoncé le bouton de réglage tout en remettant les piles. Le halo tourne et la sonnette revient aux réglages par défaut.

La sonnette ne sonne pas quand j'appuie sur le bouton, que vérifier ?

Vérifiez que le mode silencieux n'est pas activé (appuyez sur Sourdine pour éteindre le voyant). Assurez-vous que les piles sont installées correctement et que la sonnette est à portée (max 106 m en champ libre).

Comment configurer une mélodie secrète ?

Appuyez rapidement trois fois sur le bouton-poussoir, puis dans les 12 secondes utilisez le bouton Musique pour la mélodie et le bouton soleil pour la couleur du halo de cette mélodie secrète.

Quelle est la durée de vie des piles ?

Avec 5 activations par jour, les piles alcalines AA de la sonnette et la pile CR2032 du bouton durent jusqu'à 2 ans. Les piles faibles sont signalées par un clignotement jaune (sonnette) ou deux bips (bouton).

MODE D'EMPLOI RDWL515A2000 HONEYWELL

Guide d'installation et d'utilisation

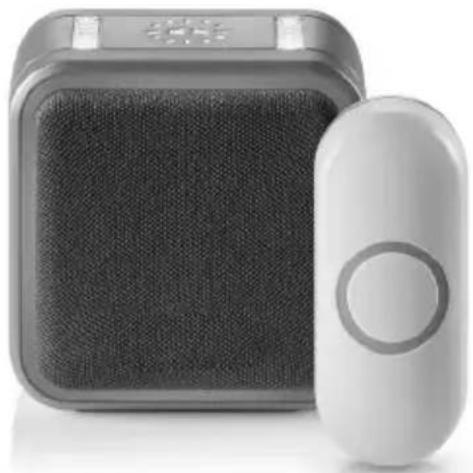

Sonnette sans fil portative

RDWL515A2000

Lire avant l'installation.

Préparation

Vous trouvez dans la boîte

Sonnette

Support de montage mural pour sonnette

Ancres murales

Vis à tête cylindrique bombée

Boutonpoussoir

Support de montage de bouton-poussoir avec tampon adhésif

Vis à tête plate

Matériel requis pour l'installation

Tournevis cruciforme. Tournevis normal, use et foret de 6 mm (1/4 po).

3 piles alcalines AA

Le bouton-poussoir fourni avec ce nécessaire est préprogrammé pour fonctionner avec la sonnette. Si ce n'est pas le cas, consultez la section « Connexion d'un bouton-poussoir » à la page 15.

Aperçu

Suivez simplement ces quelques étapes simples :

1. Installez les piles.
2. Configurez la sonnette et vos préférences.
3. Installez la sonnette et le bouton-poussoir.

Mises en garde de sécurité

Avant de procéder à l'installation, veuillez prendre connaissance des mises en garde suivantes:

• Toujours suivre les conseils du fabricant lors de l'utilisation d'outils électriques et porter un équipement de protection approprié (i. e. lunettes de sécurité) en perçant des trous, etc.
• Avant de percer des trous dans les murs, vérifier la présence de câbles électriques ou de conduites d'eau cachées. L'utilisation d'un localisateur de conduites/de câbles est recommandée en cas de doute.

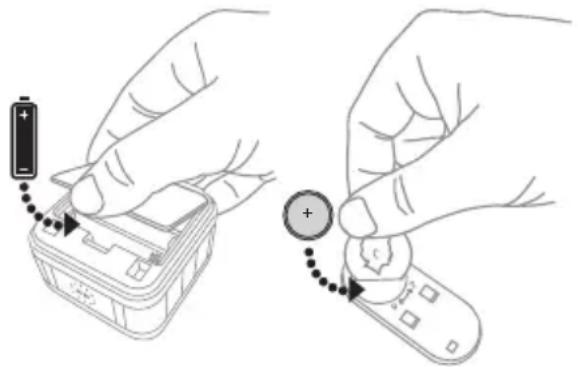

Installation des piles

1. Ouvrez le couvercle des piles et installez trois piles alcalines AA.
2. Ouvrez le couvercle de la pile du bouton-poussoir et installez la pile CR2032.

Configuration et fonctionnement

Appuyez sur le bouton-poussoir pour déterminer qu'il est jumelé avec la sonnette. La sonnette s'illumine et sonne. Si ce n'est pas le cas, consultez la section « Connexion d'un bouton-poussoir » à la page 15.

Modification de la mélodie

Appuyez sur le bouton Musique pour modifier la mélodie de la sonnette.

À chaque fois que vous appuyez sur le bouton Musique, la mélodie change. Arrêtez d'appuyer sur le bouton Musique lorsque vous entendez la mélodie souhaitée.

Ding Dong Westminster Piano Fantaisie Alerte douce Smart Sax Glocken Ding-dong d' Contemporai

Modification de la séquence lumineuse

Appuyez sur le bouton représentant un soleil pour modifier l'éclairage clignotant qui s'allume lorsque la sonnette retentit.

Appuyez sur le bouton représentant un soleil

1 fois 2 fois 3 fois 4 fois

Halo et lumières supérieures

Halo uniquement

Lumières supérieures uniquement

Aucune lumière

Modification de la couleur du halo

Appuyez sur le bouton-poussoir.

Dans les 12 secondes, appuyez sur le bouton représentant un soleil.

À chaque fois que vous appuyez sur le bouton représentant un soleil, le halo change de couleur. Arrêtez d'appuyer sur le bouton représentant un soleil lorsque vous voyez la couleur souhaitée.

Bleu clair

Vert

Blanc

Violet

Rouge

Jaune

Bleu foncé

Réglage du volume

Appuyez sur les boutons de réglage du volume pour régler le volume de la sonnerie.

Désactivation du son de la sonnette

Appuyez sur le bouton sourdine pour désactiver le son de la sonnette.

Réglage de la sourdine

Vous pouvez aussi désactiver le son de la sonnette pour une durée de temps spécifique. Appuyez sur le bouton sourdine...

Le bouton sourdine apparait		Le son de la sonnette est désactivé
1 fois		le son de la sonnette est désactivé
2 fois 3 heures
3 fois 6 heures

	Le bouton sourdine apparait	Le son de la sonnette est désactivé
4 fois 9 heures
5 fois 12 heures
6 fois		le son n'est plus désactivé

Installation

Choisissez un emplacement éloigné de toute source de chaleur ou d'un objet qui rouge (comme une porte). Si la sonnette n'est pas montée, CHOISISSEZ UN ENDROIT où elle sera facile à voir et à entendre.

Installation de la sonnette

Si la sonnette n'est pas montée au mur, placez-la à un endroit désiré.

1. Vissez le support de montage pour sonnette au mur en utilisant les vis et les ancles incluses (si nécessaire).

Percez des trous de 1/4 po pour les ancles.

1. Accrochez la sonnette au support de montage.

Installation du bouton-poussoir

1. Montez le support du bouton-poussoir à l'emplacement souhaité. Utilisez les vis -OU- utilisez le support adhésif. Si vous utilisez le support adhésif, nettoyez d'abord la surface.
2. Enclenchez le bouton-poussoir sur le support de montage.

Remarque: Pour retirer le bouton-poussoir, utilisez un petit tournevis pour libérer la languette.

Accessoires

Vous pouvez connecter 4 accessoires à votre sonnette, y compris d'autres boutons poussoirs, des capteurs d'ouverture de porte ou de fenêtre et des détecteurs de mouvement.

Si vous essayez de connecter plus que le nombre maximum d'accessoires, la sonnette émettra deux timbres sonores.

Connexion d'un capteur de mouvement

1. Appuyez sans relâcher le bouton de réglage de la sonnette pendant trois secondes. Le halo se mettra à circuler.
2. Dans les 20 secondes après avoir appuyé sur le bouton de réglage,

agitez la main ou faites un autre mouvement devant le détecteur de mouvement.

Connexion d'un bouton-poussoir

Suivez ces étapes pour modifier la mélodie ou la couleur du halo d'une sonnette existante.

1. Appuyez sans relâcher le bouton de réglage de la sonnette pendant trois secondes. Le halo se mettra à circuler.

1. Appuyez sur le bouton-poussoir.
2. Dans les 12 secondes après avoir appuyé sur le bouton-poussoir, appuyez sur le bouton Musique pour selectionner la melodie du bouton-poussoir.

1. Dans les 12 secondes après avoir appuyé sur le bouton-poussoir, appuyez sur le bouton représentant

un soleil pour sélectionner la couleur du halo de ce bouton-poussoir.

Mélodie secrète

Vous pouvez configurer une mélodie secrète qui émet une sonnerie et un halo de couleur différents pour chaque bouton-poussoir. La mélodie secrète est déclenchée en appuyant rapidement trois fois sur le bouton-poussoir.

1. Appuyez rapidement trois fois sur le bouton-poussoir.
2. électionner la sonnerie de la mélodie secrète.
3. représentant un soleil pour sélectionner la couleur du halo de la mélodie secrète.

Entretien

La sonnette et le bouton-poussoir ne nécessitent aucun entretien, excepté le remplacement périodique des piles.

Si vous utilisez une pile correcte, sa durée de vie devrait être d'environ :

• 2 ans maximum pour la sonnette; remplacer par trois piles alcalines AA
• 2 ans maximum pour le bouton-poussoir; remplacer par une pile CR2032 au lithium

Alerte piles faibles

Lorsque les piles de la sonnette sont faibles, le bas du halo clignote jaune toutes les 6 secondes jusqu'à ce que les piles soient replacées.

Lorsque la pile du bouton-poussoir est faible, deux timbres sonores sont émis après la mélodie normale.

Réinitialisation

Ce processus supprime tous les jumelages, y compris le bouton-poussoir fourni avec cette sonnette :

1. Retirez le couvercle des piles.
2. Appuyez sans relâcher le bouton de réglage, et remettez de nouveau les piles simultanément.
3. Le halo circulera, et la sonnette retourne à ses paramètres d'usine par défaut.

Caractéristiques techniques

Sonnette Bouton-poussoir
Température de fonctionnement -5 °C à 40°C (23 °F à 104 °F) -20 °C à 50°C (-4 °F à 122 °F)
ActivLink™ 916,8 MHz 916,8 MHz
Portée (champ ouvert) 106 m (350 pi) 106 m (350 pi)
Niveau sonore (typique) 84dBA -
Puisance RF -	<1,2W
Type de pile	Entrée : alcaline AA (x 3)(1.5 V)	CR2032
Durée de vie de la pile (5 activations/jour)	Jusqu'à 2 ans	Jusqu'à 2 ans
Étanche à la pluie	N/A	A réussi le test de résistance à la pluie UL1598.

Dépannage

Problème Résolution
La sonnette ne fonctionne pas	1. Appuyez sur le bouton sourdine jusqu'à ce que le voyant sourdine s'éteigne. 2. Assurez-vous que les piles correctes (3 piles alcaline AA, 1 pile CR2032) sont installées en respectant la polarité. 3. La sonnette est peut-être hors portée. Essayez la sonnette ailleurs. 4. Rebranche la sonnette. Voir « Connexion d'un bouton-pousoir »
Deux timbres sonores se font entendre après la mélodie normale	Remplacez la pile du bouton-pousoir par une pile CR2032 neuve.
Le bas du halo clignote jaune	Remplacez les piles de la sonnette avec trois piles alcalines AA.
La portée est réduite	1. Les structures métalliques, y compris les encadrements de porte en uPVC, peuvent réduire la portée. Ne montez pas la sonnette ni le bouton-pousoir sur une structure métallique ou à proximité. 2. Rapproche la sonnette du bouton-pousoir. 3. Des piles faibles réduiront la portée. Par temps froid (température inférieure à 5 °C [41 °F]), les piles peuvent nécessiter d'être replacées plus souvent.

Pour obtenir de l'aide, veuillez visiter honeywellhome. com ou composer le 1-800-633-3991.

Garantie limitée d'un an

Resideo garantit ce produit, à l'exception des piles, contre tout défaut de pièce ou de main-d'œuvre, durant une période d'un (1) an à partir de la date d'achat par le consommateur d'origine si le produit est utilisé et entretenu convenablement. En cas de défaillance ou de mauvais fonctionnement pendant la période de garantie, Resideo remplacera ou réparera le produit, à sa discrétion.

Si le produit est défectueux

(i) renvoyez-le avec la facture ou une autre preuve d'achat datée au lieu d'achat ; ou (ii) appelez le service à la clientèle de Resideo en composant le 1-800-633-3991. Le service à la clientèle déterminera si le produit doit être retourné à l'adresse suivante : Resideo Return Goods, 1985 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être expédié.

La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s'applique pas si il est démontré par Resideo que la défaillance ou le mauvais fonctionnement sont dus à un endommagement du produit alors que le consommateur l'avait en sa possession.

La responsabilité exclusive de Resideo se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. RESIDEO N'EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D'UNE VIOLATION QUELCONQUE D'UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRESENT PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU PRESENT PRODUIT. Certaines provinces ne permettent pas l'exclusion ou la restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s'appliquer.

CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR RESIDEO POUR CE PRODUIT. LA DUREE DE Toute GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION A UNE UTILISATION PARTICULIER, EST LIMITEE PAR LES PRESENTES A LA PERIODE D'UNE ANNEE DE LA PRESENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par consequent, la presente limitation peut ne pas s'appliquer.

La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier d'une province à l'autre.

Pour toute question concernant la présente garantie, prière d'écrire aux Services à la clientèle de Resideo à l'adresse suivante : Resideo Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 ou composer le 1-800-633-3991.

Règlement de la FCC

Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Ce dispositif ne doit pas causer d'interférences nuisibles et (2) ce dispositif doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement non souhaité.

Le bénéficiaire n'est pas responsable des changements et modifications non expressément approuvées par la partie responsable de la conformité. De telles modifications peuvent annuler le droit de l'utilisateur à utiliser l'équipement.

Cet équipement a été testé et est conforme aux limites des dispositifs numériques de Classe B, conformément à la Partie 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Il n'y a toutefois aucune garantie qu'une interférence ne se produira pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio et télévision, ce qui peut être déterminé en éteignant le dispositif et en le remettant en marche, il est recommandé à l'utilisateur de tenter de corriger l'interférence par l'une des mesures suivantes:

• Réorientez ou déplacez l'antenne réceptrice.
• Augmentez la séparation entre l'équipement et le récepteur.
• Branchez l'équipement dans la prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consultez le distributeur ou un technicien radio/TV compétent pour obtenir de l'aide.

Cet émetteur ne doit pas être co-planté ou ne fonctionnant en même temps qu'aucune autre antenne ou émetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 millimètres entre le radiateur et voiture corps.

CANICES-3(B)/NMB-3(B)

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) il ne doit pas produire de brouillage et (2) l'utilisateur du dispositif doit être préparé à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

Le dispositif rencontre l'exemption des limites courantes d'évaluation dans la section 2.5 de RSS 102 et la conformité à l'exposition de RSS-102 rf. Utilisateurs peuvent obtenir l'information canadienne sur l'exposition et la conformité de rf.

Cet émetteur ne doit pas être co- placé ou ne fonctionnant en même temps qu'aucune autre antenne ou émetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 millimètres entre le radiateur et le corps de la voiture.

L'utilisation de cet équipement est soumise aux deux conditions suivantes : (1) cet équipement ou cet appareil ne peut pas causer d'interférences dangereuses, et (2) cet équipement ou cet appareil doit accepter toute interférence reçue, notamment les interférences à l'origine d'un fonctionnement indésirable.

33-00177EFS-06 M. S. Rev. 10-20 Imprimé aux États-Unis Impreso en EE UU.

Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l'autorisation d'Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés associées.
