RCWL330A - Sonnette de portes HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de portes sans fil
Marque	Honeywell
Modèle	RCWL330A
Alimentation de la sonnette	1 pile bouton CR2032 (incluse)
Alimentation du carillon	4 piles alcalines LR14, taille C (non fournies)
Portée maximale (à ciel ouvert)	140 mètres (450 pieds)
Fréquence radio	916,8 MHz
Niveau sonore maximal	90 dBA à 1 mètre
Nombre d'icônes visuelles	6 (Porte principale, Porte arrière, Alerte, Intrustéléphon, Porte-clés, etc.)
Réglage du volume	Oui, molette sous fenêtre coulissante
Fonction de rappel	Oui, appui rapide sur bouton ●
Programmation des icônes et sonneries	Oui, procédure d'apprentissage et déprogrammation
Température de fonctionnement du carillon	0 °C à +40 °C
Température de fonctionnement de la sonnette	-10 °C à +40 °C
Durée de vie des piles (5 activations/jour)	Sonnette : 18 mois ; Carillon : 12 mois
Garantie	1 an (preuve d'achat requise)
Contenu de la boîte	Carillon, sonnette, support mural, pile CR2032, bandes adhésives d'icônes, vis, chevilles, tampon adhésif
Sécurité d'installation	Vérifier absence de câbles/canalisations avant perçage, porter des lunettes de protection
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Pièces détachées disponibles	Piles CR2032, piles LR14, bandes d'icônes adhésives

FOIRE AUX QUESTIONS - RCWL330A HONEYWELL

Que faire si le carillon ne sonne pas lorsque j'appuie sur la sonnette ?

Vérifiez d'abord la position de l'interrupteur du carillon (position 2 pour fonctionnement normal). Assurez-vous que le volume n'est pas au minimum. Contrôlez l'état des piles du carillon (4 piles LR14) et de la sonnette (pile CR2032). Si tout est correct, la sonnette a peut-être perdu sa programmation : suivez la procédure de programmation pour la réassocier au carillon.

Comment changer la pile de la sonnette ?

Ouvrez la sonnette en insérant un tournevis à lame plate dans la fente à sa base et en soulevant doucement le couvercle. Remplacez la pile par une pile bouton CR2032 neuve, en respectant la polarité (face «+» vers le haut). Refermez le couvercle.

Comment programmer une nouvelle sonnette sur le carillon ?

Maintenez enfoncé le bouton ● sur le carillon. Les icônes s'allument tour à tour. Relâchez le bouton lorsque l'icône souhaitée s'allume. Ensuite, actionnez la sonnette : le carillon émet un son et l'icône clignote, confirmant la programmation.

Comment changer la sonnerie du carillon ?

Appuyez sur la sonnette. Lorsque l'icône clignote, appuyez sur le bouton pour passer à la sonnerie suivante. Répétez jusqu'à obtenir la sonnerie désirée. Vous pouvez également écouter les mélodies sans actionner la sonnette en appuyant sur le bouton .

Pourquoi le voyant jaune du carillon clignote-t-il toutes les 5 secondes ?

Cela indique que les piles du carillon sont bientôt déchargées. Remplacez les quatre piles par des piles alcalines LR14 (taille C) neuves. N'utilisez que des piles alcalines.

La portée de la sonnette est réduite, que faire ?

La portée maximale de 140 m peut être diminuée par des structures métalliques (cadres de portes/fenêtres en PVC-U), des murs épais, des interférences radio ou des piles faibles. Évitez d'installer la sonnette sur du métal et rapprochez le carillon de la sonnette. Remplacez les piles si elles sont vieilles (tous les 12 à 18 mois).

Comment installer la sonnette au mur ?

Vous pouvez utiliser le tampon adhésif fourni sur une surface propre et sèche, ou fixer la sonnette avec les deux vis fournies. Évitez de l'installer sur des structures métalliques qui pourraient réduire la portée. Percez les trous avec précaution après avoir vérifié l'absence de câbles ou canalisations.

Que signifie un double bip après la sonnerie normale ?

Un double bip indique que la pile de la sonnette qui a déclenché le carillon est bientôt déchargée. Remplacez la pile CR2032 de cette sonnette par une neuve.

Comment déprogrammer une sonnette ?

Maintenez enfoncé le bouton ● jusqu'à ce que l'icône associée à la sonnette s'allume, puis relâchez. Ensuite, appuyez simultanément sur les boutons ● et et maintenez-les enfoncés jusqu'à entendre un bip sonore de confirmation.

Où placer le carillon pour une meilleure réception ?

Placez le carillon à l'intérieur de la maison, à moins de 140 mètres de la sonnette (à ciel ouvert). Évitez les obstacles métalliques ou épais (murs en béton, structures métalliques). Montez-le à un endroit audible et visible, à l'abri de l'humidité.

MODE D'EMPLOI RCWL330A HONEYWELL

Sonnette et carillon portatifs sans fil supérieurs Plus P4

Honeywell

Directives d'installation

Directives d'installation

Table des matières

Vérification du contenu de la boîte 21

Sécurité 22

Mise en service rapide....22

Ouverture de la sonnette....23

Installation de la pile de la sonnette ....24

Installation de la pile du carillon....24

Positions des interrupteurs....25

Fenêtre coulissante 26

Réglage du volume....27

Utilisation des icônes....28

Programmation 30

Fonction de rappel ....31

Sonneries du carillon....31

Installation de la sonnette....32

Position du carillon....33

Dépannage....34

Caractéristiques techniques ....34

Élimination et recyclage 37

Déclaration....37

Garantie....37

69-2148EFS-01 20

Sonnette et carillon portatifs sans fil supérieurs Plus

Nous vous remercions d'avoir choisi un produit Honeywell. Veuillez suivre les instructions suivantes pour installer et utiliser correctement ce produit. Conservez ces instructions dans un endroit sûr de façon à pouvoir vous y référer plus tard.

Vérification du contenu de la boîte

Emballage comprend les pièces suivantes : Vous aurez besoin de :

• Carillon
  • Support pour carillon
• Sonnette
• Pile CR2032 pour la sonnette
  • 4 bandes adhésives pour icônes (2 déjà installées sur le carillon)
  • 2 vis pour la sonnette
  • 2 vis pour suspendre le carillon au mur
  • 2 chevilles d'ancrage
• Tampon adhésif

21 69-2148EFS-01

• Un tournevis cruciforme
• Un petit tournevis à lame plate
- Un foret de maçonnerie de 6 mm (1/4 po)
• 4 piles alcalines LR14, taille C

Directives d'installation

Sécurité

Avant de procéder à l'installation, veuillez prendre note des précautions suivantes :

• Toujours suivre les directives du fabricant lors de la manipulation d'outils électriques et porter le matériel de protection qui convient (p. ex., lunettes de protection) avant de percer des ouvertures.
• Avant de percer des trous dans les murs, vérifiez s'il y a des conduites d'eau ou des câbles électriques dissimulés. En cas de doute, utilisez un localisateur de câbles ou de canalisations.

Mise en service rapide

La sonnette qui accompagne le carillon a été préprogrammée pour fonctionner avec ce carillon. Pour l'installer :

• Ouvrez la sonnette
• Installez la pile de la sonnette
• Installez les piles du carillon
  • Vérifiez la position de l'interrupteur du carillon
  • Vérifiez le réglage du volume

Lorsqu'on appuie sur la sonnette, le carillon se fait entendre et la première icône clignote. Si vous utilisez d'autres sonnettes ou si vous voulez affecter une autre icône à votre sonnette, vous devrez suivre la procédure de programmation

69-2148EFS-01 22

RCWL330A

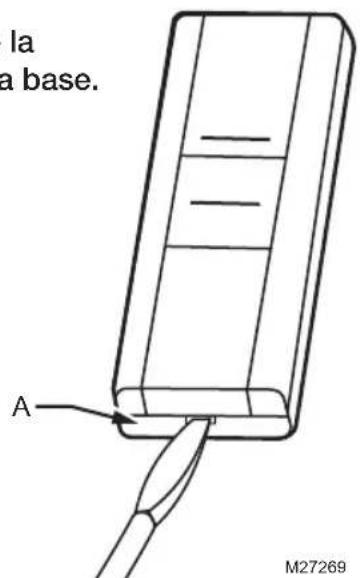

Ouvrir la sonnette

Insérez un tournevis à lame plate dans la fente A, à la base de la sonnette. Soulevez doucement le couvercle et séparez-le de la base.

Fig. 1

23 69-2148EFS-01

69-2148EFS_A.indd 23 3/20/2008 9:34:26 AM

Directives d'installation

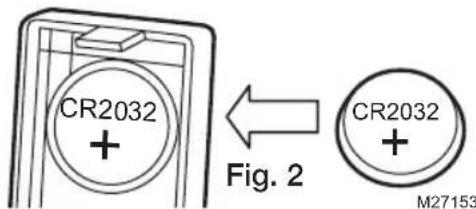

Installation de la pile de la sonnette

Insérez une pile bouton de type CR2032. Vérifiez que la face marquée «+» est sur le dessus (Fig. 2).

Installation du carillon

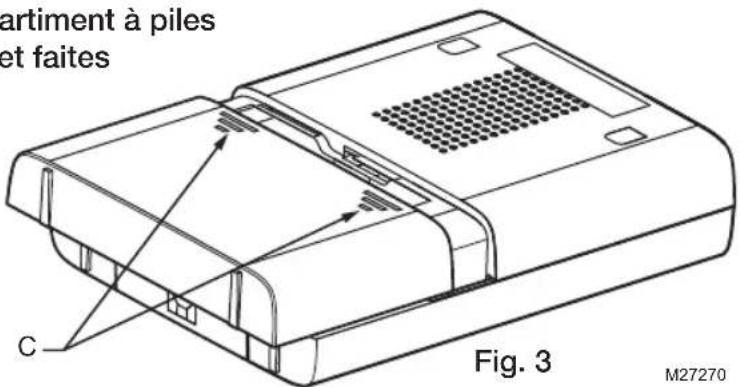

Pour enlever le couvercle du compartiment à piles du carillon, appuyez sur le point C et faites glisser le couvercle, puis retirez-le en le relevant. Insérez 4 piles alcalines de type LR14, taille C (non fournies). Respectez la polarité indiquée à l'intérieur du compartiment à piles (Fig. 3).

69-2148EFS-01 24

RCWL330A

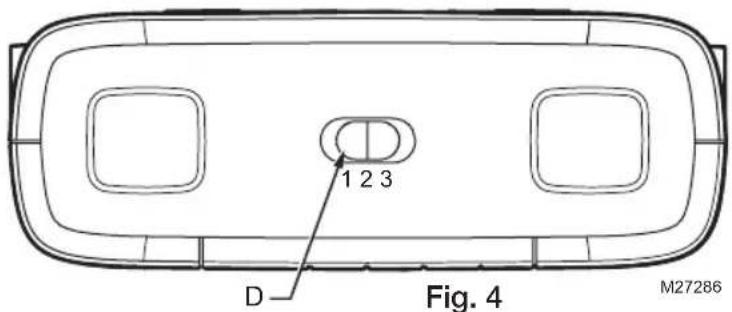

Positions des interrupteurs

Voyant clignotant, sans son

Pour que le voyant reste allumé sans faire entendre de son, placez l'interrupteur (D) à la position 1.

Voyant éteint, avec son

Pour que le voyant clignotant bleu soit éteint, placez l'interrupteur (D) à la position 3.

Fonctionnement normal

Pour un fonctionnement normal (son et clignotant en service), réglez l'interrupteur (D) à la position 2.

25 69-2148EFS-01

Directives d'installation

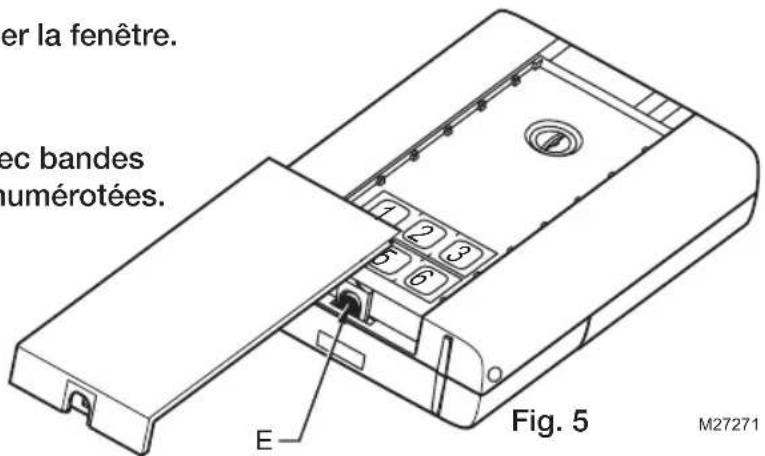

Fenêtre coulissante

Libérez le loquet (E) et faites glisser la fenêtre.

Illustré avec bandes d'icônes numérotées.

69-2148EFS-01 26

69-2148EFS_A.indd 26 3/20/2008 9:34:26 AM

RCWL330A

Réglage du volume

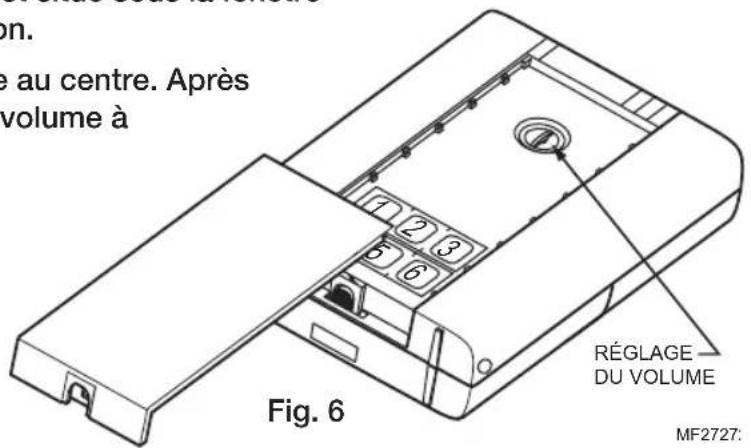

Le bouton de réglage du volume est situé sous la fenêtre coulissante sur le devant du carillon.

Pour commencer, réglez le volume au centre. Après avoir vérifié le système, ajustez le volume à l'intensité désirée.

27 69-2148EFS-01

69-2148EFS_A.indd 27 3/20/2008 9:34:26 AM

Directives d'installation

Utilisation des icônes

En plus de déclencher une sonnerie, votre carillon identifie visuellement l'appareil qui a activé la sonnerie. Une icône s'affiche lorsque le carillon est activé par une sonnette ou par un autre appareil compatible. Le carillon comporte six icônes :

PORTE PRINCIPALE

PORTE ARRIÈRE

ALERTE

INTRUSTÉLÉPHON

PORTE-CLÉS

MF27289

69-2148EFS-01 28

69-2148EFS_A.indd 28 3/20/2008 9:34:26 AM

RCWL330A

Utilisation des icônes

Les icônes de porte d'entrée et de porte arrière sont généralement utilisées avec les sonnettes. Les autres icônes sont utilisées avec d'autres appareils compatibles, comme les détecteurs de mouvements passifs à infrarouge passifs (PIR) ou les détecteurs de sonnerie téléphonique. Des icônes numérotées de 1 à 6 sont également incluses. Ces icônes auto-adhésives sont fournies en bandes de 3. Vous pouvez

les changer au besoin en ouvrant la fenêtre coulissante du carillon et en décollant avec précaution les bandes correspondantes.

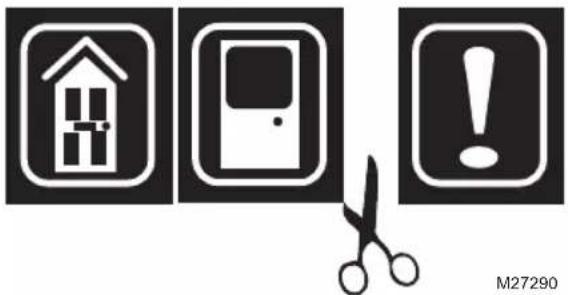

Vous pouvez, si vous le désirez, découper les bandes en icônes individuelles et les coller sur le carillon dans un ordre différent.

Utilisez la Procédure de programmation pour changer l'icône associée à une sonnette.

29 69-2148EFS-01

Directives d'installation

Programmation

Pour programmer les icônes

Pour permettre à votre carillon d'apprendre à identifier votre sonnette :

• Appuyez sur le bouton ● et le maintenir enfoncé. Chaque icône s'allume à tour de rôle. Lorsque l'icône voulue s'allume, relâchez la sonnette.
• Lorsque l'icône que vous avez sélectionnée est allumée, actionnez la sonnette. Le carillon se fait entendre. L'icône clignote.

Procédure de déprogrammation

Pour retirer une sonnette de la mémoire :

• Appuyez sur le bouton ● et le maintenir enfoncé. Chaque icône s'allume à tour de rôle. Lorsque l'icône associée à la sonnette à déprogrammer est allumée, relâchez le bouton.
• Appuyez en même temps sur les boutons ● et 🎂 maintenez-les enfoncés, jusqu'à ce que vous entendiez un bip sonore.

69-2148EFS-01 30

RCWL330A

Changer la sonnerie

Appuyez sur la sonnette. Lorsque l'icône clignote, appuyez sur le bouton 📌appuyez à nouveau sur ce bouton pour changer de sonnerie. Recommencez jusqu'à ce que vous ayez la sonnerie voulue.

Rappel

En appuyant rapidement sur le bouton ●, la dernière icône utilisée se mettra à clignoter.

Mélodies du carillon

Pour entendre les mélodies du carillon sans appuyer sur la sonnette, appuyez sur le bouton 📂 Appuyez à nouveau sur ce bouton pour changer de sonnerie.

31 69-2148EFS-01

Directives d'installation

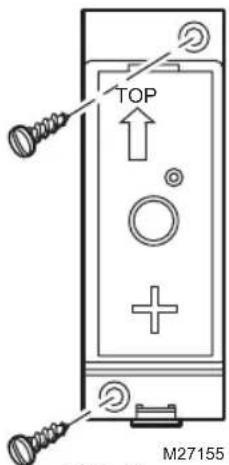

Installation de la sonnette

Installez la sonnette en utilisant le tampon adhésif ou les vis fournis (Voir Fig. 7).

Vérifiez la sonnette avant de l'installer. Évitez de l'installer sur des structures de métal.

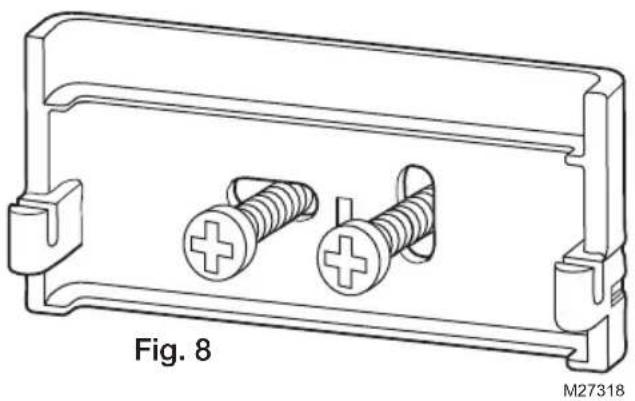

Le carillon peut être fixé de façon autonome ou monté sur un mur en utilisant le support mural fourni. Si vous voulez le fixer à un mur, vissez le support au mur (voir Fig. 8). Le carillon s'accroche au support mural de la façon illustrée ci-dessous.

Directives d'installation

Dépannage

J'entends un bip sonore en mode de programmation...

• La sonnette que l'on tente de programmer a déjà été configurée avec ce carillon.
• Pour modifier l'icône associée à la sonnette, suivez la procédure de déprogrammation, puis programmez à nouveau la sonnette.

Deux bips retentissent après le carillon normal...

- Cela signifie que la pile de la sonnette qui a déclenché le carillon sera bientôt déchargée. Installez une nouvelle pile de type CR2032.

Quand j'appuie sur la sonnette, la lampe témoin jaune ne s'allume pas ou ne s'allume qu'un court moment...

- En mode normal, la lampe témoin jaune s'allume pendant 1 seconde. Lorsque la pile est presque déchargée, elle s'allume pendant un court moment. Installez une nouvelle pile de type CR2032.

Le carillon ne fonctionne pas...

• Vérifiez que les quatre piles du carillon sont bien des piles de taille C de type LR14. N'utilisez que des piles alcalines.
• Vérifiez que les piles sont correctement installées.
• Il est possible que le carillon soit hors de portée de la sonnette. Essayez le carillon à un autre emplacement.
• Le carillon n'a peut-être pas enregistré l'identité de la sonnette. Suivez la procédure de programmation.

69-2148EFS-01 34

Dépannage

Le carillon ne sonne pas...

• Vérifiez la position de l'interrupteur du carillon.
• Vérifiez que le volume n'est pas réglé au minimum.

Le clignotant ne fonctionne pas...

- Vérifiez la position de l'interrupteur du carillon.

La portée est réduite...

• Les structures métalliques, notamment les cadres de fenêtres et de porte en PVC-U, peuvent réduire la portée du produit. Évitez de monter la sonnette ou le carillon sur des structures métalliques ou à proximité.
• D'autres appareils engendrent des interférences radio qui affectent le carillon.
• Les murs et les plafonds réduisent la portée de l'appareil.
• Des piles faibles réduisent également la portée. Remplacez les piles tous les 12 à 18 mois. Dans les régions froides (en dessous 40 °F/5 °C), les piles auront besoin d'être remplacées plus souvent.

La lampe témoin jaune clignote...

- Lorsque la pile du carillon est bientôt déchargée, une lampe témoin jaune clignote toutes les 5 secondes. Installez de nouvelles piles C de type LR14 dans le carillon. N'utilisez que des piles alcalines.

35 69-2148EFS-01

Directives d'installation

Caractéristiques techniques

Caractéristiques techniques	Carillon Sonnette
Température de service 3	2 °F à 104 °F 0 °C à +40 °C 14 °F	à 104 °F-10 °C à +40 °C
Portée (à ciel ouvert) 140	m (450 pi)
Fréquence RF 916,8 MHz	916,8 MHz
Niveau sonore (type) 90 d	BA @ 1 m (3 pi)
Puissance émise <1 mW
Type de pile LR14, taille C	CR2032
Durée de vie des piles(5 activations/jour)	12 mois 18 mois
À l'épreuve de la pluie Conforme à l'épreuve de pluie		UL
Adaptateur électrique 6 V	c.c. (non compris)

69-2148EFS-01 36

Mise au rebut et recyclage

Les piles et les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Prière de recycler partout où les services adéquats sont à disposition. Communiquer avec la municipalité ou le détaillant pour obtenir des conseils en matière de recyclage.

Déclaration

Honeywell déclare aux présentes que ce produit est conforme à la partie 15 des règles de la FCC et aux normes d'Industrie Canada. Le fonctionnement de ce système est assorti aux deux conditions suivantes :

(1) L'appareil ne peut causer d'interférences nuisibles, et
(2) L'appareil doit accepter les interférences reçues, y compris celles qui pourraient nuire à son fonctionnement.

Mise en garde :

Toute modification qui n'est pas autorisée expressément par la partie responsable de la conformité de L'appareil aux règles en vigueur pourrait rendre l'utilisateur inapte à faire fonctionner le matériel.

Garantie

Honeywell garantit ce produit pendant une année à partir de la date d'achat. La preuve d'achat sera exigée sans que cela n'affecte les droits qui vous sont accordés par la loi. Pour obtenir de plus amples informations concernant notre produit, prière de communiquer avec les Services à la clientèle de Honeywell en composant le 1-800-468-1502.

37 69-2148EFS-01
