RCWL330A - Timbres de puertas HONEYWELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Timbre de puerta inalámbrico
Marca	Honeywell
Modelo	RCWL330A
Alimentación del timbre	1 pila botón CR2032 (incluida)
Alimentación del carillón	4 pilas alcalinas LR14, tamaño C (no incluidas)
Alcance máximo (a cielo abierto)	140 metros (450 pies)
Frecuencia de radio	916,8 MHz
Nivel sonoro máximo	90 dBA a 1 metro
Número de iconos visuales	6 (Puerta principal, Puerta trasera, Alerta, Interteléfono, Llavero, etc.)
Ajuste de volumen	Sí, rueda debajo de ventana deslizante
Función de recordatorio	Sí, pulsación rápida en botón ●
Programación de iconos y tonos	Sí, procedimiento de aprendizaje y desprogramación
Temperatura de funcionamiento del carillón	0 °C a +40 °C
Temperatura de funcionamiento del timbre	-10 °C a +40 °C
Duración de las pilas (5 activaciones/día)	Timbre: 18 meses; Carillón: 12 meses
Garantía	1 año (prueba de compra requerida)
Contenido de la caja	Carillón, timbre, soporte de pared, pila CR2032, tiras adhesivas de iconos, tornillos, tacos, almohadilla adhesiva
Seguridad de instalación	Verificar ausencia de cables/tuberías antes de perforar, usar gafas de protección
Mantenimiento y limpieza	Limpiar con un paño seco, no usar productos abrasivos
Piezas de repuesto disponibles	Pilas CR2032, pilas LR14, tiras de iconos adhesivas

Preguntas frecuentes - RCWL330A HONEYWELL

¿Qué hacer si el carillón no suena cuando presiono el botón?

Verifique primero la posición del interruptor del carillón (posición 2 para funcionamiento normal). Asegúrese de que el volumen no esté al mínimo. Controle el estado de las pilas del carillón (4 pilas LR14) y del timbre (pila CR2032). Si todo está correcto, es posible que el timbre haya perdido su programación: siga el procedimiento de programación para reasociarlo al carillón.

¿Cómo cambiar la pila del timbre?

Abra el timbre insertando un destornillador de punta plana en la ranura de su base y levantando suavemente la tapa. Reemplace la pila por una pila botón CR2032 nueva, respetando la polaridad (lado «+» hacia arriba). Cierre la tapa.

¿Cómo programar un nuevo timbre en el carillón?

Mantenga presionado el botón ● en el carillón. Los iconos se encienden uno tras otro. Suelte el botón cuando se encienda el icono deseado. Luego, accione el timbre: el carillón emite un sonido y el icono parpadea, confirmando la programación.

¿Cómo cambiar el tono del carillón?

Presione el timbre. Cuando el icono parpadee, presione el botón para pasar al siguiente tono. Repita hasta obtener el tono deseado. También puede escuchar las melodías sin accionar el timbre presionando el botón .

¿Por qué el indicador amarillo del carillón parpadea cada 5 segundos?

Esto indica que las pilas del carillón están casi agotadas. Reemplace las cuatro pilas por pilas alcalinas LR14 (tamaño C) nuevas. Use solo pilas alcalinas.

El alcance del timbre se ha reducido, ¿qué hacer?

El alcance máximo de 140 m puede verse reducido por estructuras metálicas (marcos de puertas/ventanas de PVC-U), paredes gruesas, interferencias de radio o pilas débiles. Evite instalar el timbre sobre metal y acerque el carillón al timbre. Reemplace las pilas si están viejas (cada 12 a 18 meses).

¿Cómo instalar el timbre en la pared?

Puede usar la almohadilla adhesiva incluida sobre una superficie limpia y seca, o fijar el timbre con los dos tornillos incluidos. Evite instalarlo sobre estructuras metálicas que puedan reducir el alcance. Perfore los agujeros con cuidado después de verificar la ausencia de cables o tuberías.

¿Qué significa un doble pitido después del tono normal?

Un doble pitido indica que la pila del timbre que activó el carillón está casi agotada. Reemplace la pila CR2032 de ese timbre por una nueva.

¿Cómo desprogramar un timbre?

Mantenga presionado el botón ● hasta que se encienda el icono asociado al timbre, luego suelte. A continuación, presione simultáneamente los botones ● y y manténgalos presionados hasta escuchar un pitido de confirmación.

¿Dónde colocar el carillón para una mejor recepción?

Coloque el carillón en el interior de la casa, a menos de 140 metros del timbre (a cielo abierto). Evite obstáculos metálicos o gruesos (paredes de hormigón, estructuras metálicas). Colóquelo en un lugar audible y visible, protegido de la humedad.

MANUAL DE USUARIO RCWL330A HONEYWELL

Campanilla y pulsador inalámbricos y portátiles Plus de primera P4

Honeywell

Instrucciones de Instalación

Instrucciones de Instalación

Índice

Verificación del contenido del paquete....41

Seguridad......42

Instale la batería del pulsador ....44

Instale la batería de la campanilla....44

Posiciones del interruptor....45

Ventanilla deslizante 46

Control de volumen....47

Uso de los íconos....48

Procedimientos de programación....50

Función de memoria....51

Sonidos de la campanilla....51

Coloque el pulsador del timbre ....52

Posición de la campanilla....53

Solución de problemas ....54

Especificaciones....56

Desecho y reciclado....57

Declaración....57

Garantía....57

69-2148EFS-01 40

Campanilla sin cables portátil Plus de primera con pulsador

Gracias por elegir este producto Honeywell. Utilice las siguientes instrucciones para lograr la instalación y el uso adecuados del producto. Conserve estas notas en un lugar seguro para referencia futura.

Verificación del contenido del paquete

Desempaque el kit de la campanilla e identifique las siguientes piezas:

• Campanilla
• Soporte de la campanilla
• Pulsador del timbre
• Batería CR2032 para el pulsador del timbre
• 4 bandas de íconos autoadhesivas (2 previamente colocadas en la campanilla)
  • 2 tornillos para el pulsador
• 2 tornillos para el soporte de pared de la campanilla
  • 2 enchufes de pared
  • Almohadilla adhesiva 41 69-2148EFS-01

Necesitará:

• Un destornillador de cabeza Phillips
• Un destornillador pequeño de hoja plana
• Un taladro de mampostería de ¼ pulgadas (6 mm)
  • 4 baterías alcalinas LR14 "C"

Instrucciones de Instalación

Seguridad

Antes de proceder con la instalación, observe las siguientes advertencias de seguridad:

• Siempre siga las recomendaciones del fabricante cuando utilice herramientas eléctricas y utilice equipo protector adecuado (por ej.: gafas de seguridad) cuando taladre agujeros, etc.
• Antes de taladrar agujeros en las paredes, revise si hay cables eléctricos o tuberías de agua ocultos. El uso de un localizador de cables/tuberías es aconsejable si tiene dudas.

Arranque rápido

El pulsador del timbre que se suministra con este kit está preprogramado para que funcione con la campanilla. Para comenzar, debe hacer lo siguiente:

• Abra el pulsador del timbre
• Instale la batería del pulsador
• Instale las baterías de la campanilla
• Verifique la posición del interruptor de la campanilla
• Verifique la configuración del volumen
  Cuando accione el pulsador del timbre, la campanilla sonará y el primer ícono destellará. Si tiene pulsadores adicionales o desea asignar un ícono diferente a su pulsador, deberá seguir el procedimiento de programación.

69-2148EFS-01 42

RCWL330A

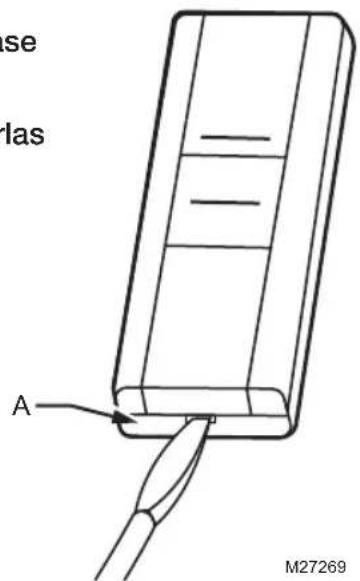

Abra el pulsador del timbre

Inserte un destornillador de hoja plana en la ranura A, en la base del pulsador.

Cuidadosamente apalanque la cubierta y la base para separarlas (Fig. 1).

Fig. 1

43 69-2148EFS-01

69-2148EFS_A.indd 43 3/20/2008 9:34:28 AM

Instrucciones de Instalación

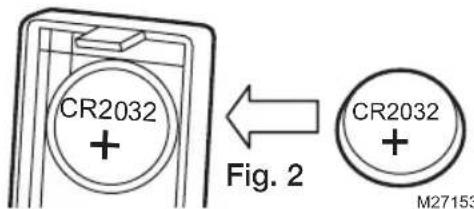

Instale la batería del pulsador del timbre

Inserte la pila tipo botón CR2032. Asegúrese de que la parte marcada “+” esté boca arriba (Fig. 2).

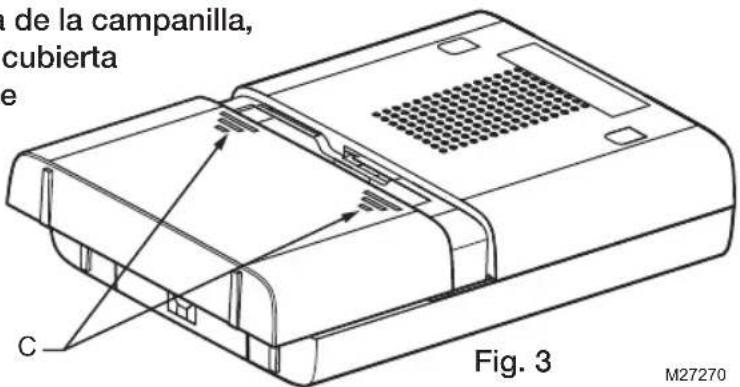

Instale las baterías de la campanilla.

Para retirar la cubierta de la batería de la campanilla, presione en el punto C y deslice la cubierta hacia atrás. Luego levántela. Inserte

4 baterías alcalinas LR14 "C" (no se incluyen). Observe la polaridad según está marcada dentro del compartimiento de las baterías (Fig. 3).

69-2148EFS-01 44

RCWL330A

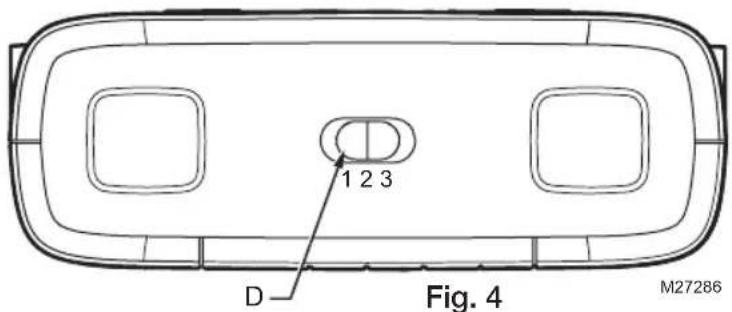

Posiciones del interruptor

Modo silencioso con destello on "encendido"

Para que el destello permanezca encendido y el sonido se apague, coloque el interruptor (D) en la posición 1.

Destello off "apagado" con sonido on "encendido"

Para apagar la luz azul intermitente, coloque el interruptor (D) en la posición 3.

Funcionamiento normal

Para configurar el funcionamiento normal (sonido y luz intermitente on "encendidos"), coloque el interruptor (D) en la posición 2. 45 69-2148EFS-01

Instrucciones de Instalación

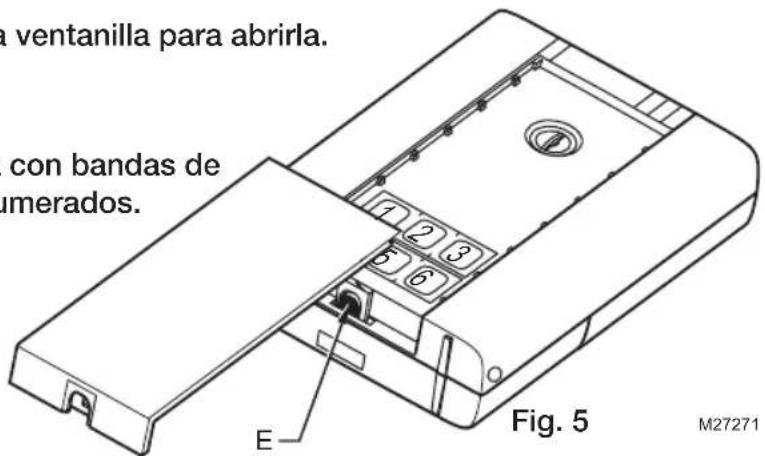

Ventanilla deslizante

Libere el enganche (E) y deslice la ventanilla para abrirla.

Se indica con bandas de íconos numerados.

69-2148EFS-01 46

69-2148EFS_A.indd 46 3/20/2008 9:34:28 AM

RCWL330A

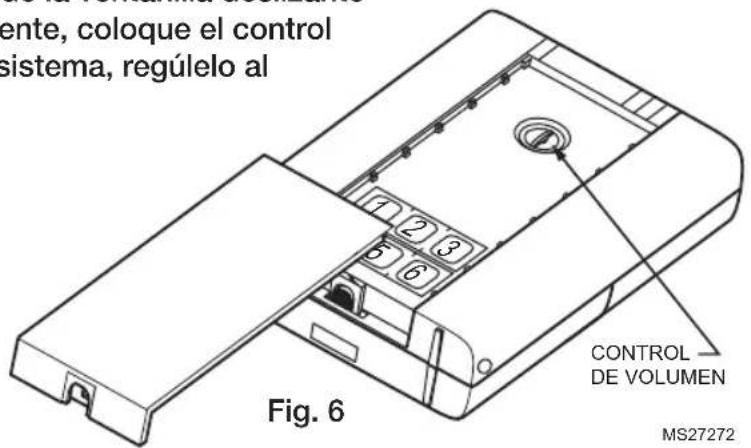

Control de volumen

El control de volumen está detrás de la ventanilla deslizante al frente de la campanilla. Inicialmente, coloque el control a la mitad. Después de probar su sistema, regúlelo al volumen deseado.

47 69-2148EFS-01

69-2148EFS_A.indd 47 3/20/2008 9:34:28 AM

Instrucciones de Instalación

Uso de los íconos

Además de los sonidos, la campanilla tiene una indicación visual para mostrar el dispositivo que la activó. Un ícono se iluminará cuando la campanilla se haya activado por medio de un pulsador del timbre u otro dispositivo compatible. La campanilla admite seis íconos:

PUERTA PRINCIPAL
PUERTA TRASERA
SÍMBOLO DE ALERTA

LOCALIZADOR/ DISPOSITIVO DE SEGURIDAD KEY FOB

M27289

69-2148EFS-01 48

69-2148EFS_A.indd 48 3/20/2008 9:34:28 AM

RCWL330A

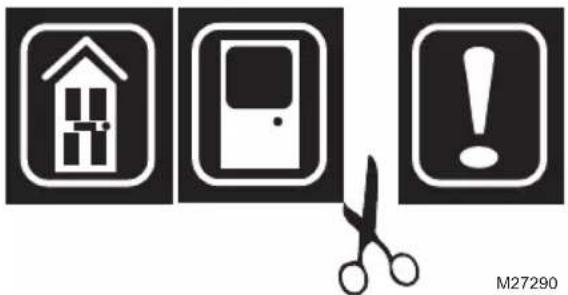

Uso de los íconos

Los íconos de “Puerta principal” y “Puerta trasera” se utilizan generalmente para pulsadores de timbre. Los otros íconos se utilizan con otros dispositivos compatibles, tales como detectores de movimiento inalámbricos y de timbre de teléfono (verifique la disponibilidad). También se incluyen los íconos numerados del 1 al 6. Los íconos son autoadhesivos y se suministran en bandas de 3. Se pueden cambiar, si fuese necesario, abriendo la ventanilla deslizante de la campanilla y despegando suavemente las bandas.

Si lo desea, las bandas pueden cortarse en íconos individuales y adherirse a la campanilla en un orden diferente.

Utilice el procedimiento de programación para cambiar el ícono asociado con un pulsador.

49 69-2148EFS-01

Instrucciones de Instalación

Procedimiento de programación

Procedimiento de memorización

Para permitir que la campanilla memorice la identidad del pulsador del timbre:

• Presione el botón ● y manténgalo presionado. Cada ícono se iluminará uno por uno. Cuando el ícono que desea se ilumine, suelte el botón.
• Mientras esté iluminado el ícono que seleccionó, accione el pulsador. La campanilla sonará. El ícono destellará.

Procedimiento de desprogramación

Si desea retirar un pulsador de la memoria de la campanilla:

• Presione el botón ● y manténgalo presionado. Cada ícono se iluminará uno por uno. Cuando el ícono asociado con el pulsador que desea desprogramar se ilumine, suelte el botón.
• Presione y mantenga presionados los botones ● y hasta que escuche un "tono".

69-2148EFS-01 50

RCWL330A

Cómo cambiar la melodía

Accione el pulsador. Mientras el ícono esté destellando, presione el botón ♪ Presione el botón ♪nuevamente y la melodía cambiará. Repita hasta que suene la melodía que desea escuchar.

Función de memoria

Si presiona el botón ● en forma breve, el último ícono que se utilizó destellará.

Sonidos de la campanilla

Para escuchar los sonidos de la campanilla sin accionar el pulsador del timbre, presione el botón 📌resione el botón nuevamente y la melodía cambiará.

51 69-2148EFS-01

Instrucciones de Instalación

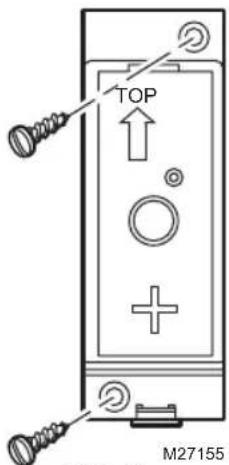

Instalación del pulsador del timbre

Instálelo con la almohadilla adhesiva de doble lado o los tornillos que se incluyen (ver Fig. 7).

Pruebe el pulsador antes de instalarlo. Evite instalarlo en estructuras metálicas.

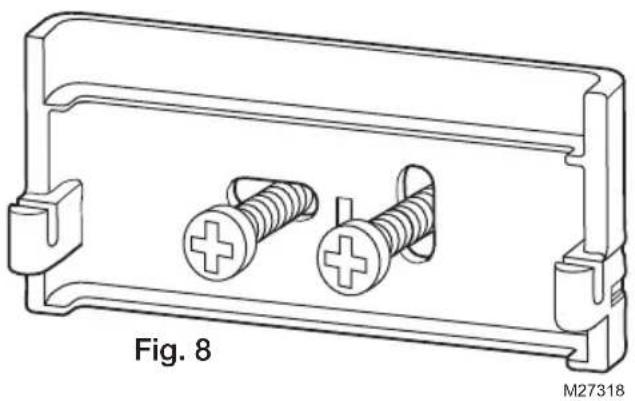

Posición de la campanilla

La campanilla puede instalarse sin empotrar o montarse en la pared utilizando el soporte de pared que se incluye. Si se elige el montaje en pared, atornille el soporte a la pared (ver Fig. 8). La campanilla se engancha al soporte de pared como se muestra.

Instrucciones de Instalación

Solución de problemas

Se escucha un "tono" en la modalidad de memorización...

- El pulsador que está programando ya ha sido memorizado por la campanilla.

- Si desea cambiar el ícono relacionado con el pulsador, utilice el procedimiento de desprogramación, luego programe el pulsador nuevamente.

Se escuchan dos "tonos" después del sonido normal de la campanilla...

- Esto indica que la batería del pulsador del timbre que activa la campanilla está baja. Instale una batería nueva tipo CR2032.

Cuando se acciona el pulsador del timbre, la luz ámbar de confirmación no se enciende, o se enciende únicamente por poco tiempo...

- En condiciones normales de funcionamiento, la luz ámbar se encenderá durante un segundo. Cuando la batería tenga poca carga, la luz se encenderá únicamente por poco tiempo. Instale una batería nueva tipo CR2032.

La campanilla no funciona...

- Verifique que las baterías de la campanilla sean del tipo adecuado, LR14 "C". Use baterías alcalinas únicamente.

- Verifique que las baterías estén instaladas correctamente.

- La campanilla podría estar fuera del alcance del pulsador del timbre. Pruebe la campanilla en un lugar diferente.

- La campanilla podría no haber memorizado la identidad del pulsador del timbre. Siga el procedimiento de programación.

69-2148EFS-01 54

Solución de problemas

La campanilla no suena...

• Verifique la posición del interruptor de la campanilla.
• Verifique que el control de volumen no esté en la posición mínima.

La luz intermitente no funciona...

- Verifique la posición del interruptor de la campanilla.

Se ha reducido el alcance...

• Las estructuras metálicas, incluyendo los marcos de puertas, pueden disminuir el alcance del producto. Evite instalar el pulsador o la campanilla en estructuras metálicas o cerca de ellas.
• Otros equipos pueden ocasionar interferencia de radio que afecte la campanilla.
• Las paredes y los techos disminuyen el alcance.
• Las baterías con poca carga disminuyen el alcance. Cámbielas cada 12 – 18 meses. En temperaturas frías (inferiores a 40 °F [4,4 °C]), es posible que las baterías deban ser reemplazadas con mayor frecuencia.

La luz ámbar destella...

- Cuando la batería de la campanilla está baja, una luz ámbar destellará cada cinco segundos. Coloque baterías nuevas del tipo LR14 “C” en la campanilla. Use baterías alcalinas únicamente.

55 69-2148EFS-01

Instrucciones de Instalación

Especificaciones

Especificación Campanilla Pulsador del timbre
Temperatura de funcionamiento	de 32 °F a 104 °Fde 0 °C a +40 °C	de 14° F a 104° Fde -10 °C a +40 °C
Alcance(campo abierto)	450 pies (140 m)
Frecuencia RF 916,8MHz	916,8MHz
Nivel de sonido(promedio)	90 dBA a 3 pies (1 m)
Potencia RF <1mW
Tipo de batería LR14 tamaño “C” CR2032
Vida de la batería(5 activaciones por día)	12 meses 18 meses
A prueba de lluvia Pasa la prueba de lluvia UL
Adaptador de energía 6V	CC (No se incluye)

69-2148EFS-01 56

RCWL330A

Desecho y reciclaje

Las baterías y los desechos procedentes de productos eléctricos no deben colocarse con los residuos domésticos. Recicle donde haya tales instalaciones. Verifique con las autoridades locales o el distribuidor la disponibilidad del servicio de reciclaje.

Declaración

Honeywell por la presente declara que este producto cumple con la Parte 15 de las regulaciones FCC y las normas industriales de Canadá. El funcionamiento de este dispositivo está sujeto a las siguientes dos condiciones:

(1) Este dispositivo no debe causar interferencia perjudicial y
(2) Este dispositivo deberá aceptar cualquier interferencia que se reciba, incluyendo la interferencia que pudiese causar el funcionamiento no deseado.

Precaución:

los cambios o modificaciones que no hayan sido expresamente aprobados por la parte responsable del acatamiento a las regulaciones podrían anular la autoridad del usuario para operar el equipo.

Garantía

Honeywell garantiza este producto por el lapso de 1 año a partir de la fecha de compra. La prueba de compra es necesaria; esto no afecta sus derechos legales. Si necesita mayor información sobre su producto, llame a la línea de ayuda de Honeywell al 1 [phone].

57 69-2148EFS-01

Impreso en los EE. UU., en papel reciclado que contiene por lo menos un 10% de fibras de papel reciclable.
