MANUAL DE USUARIO RCWL200A HONEYWELL

Instrucciones de Instalación

RCWL200A y RCWL210A

Campanilla portátil (51375SL; 51376SL) con pulsador (51381SL)

Instrucciones de Instalación

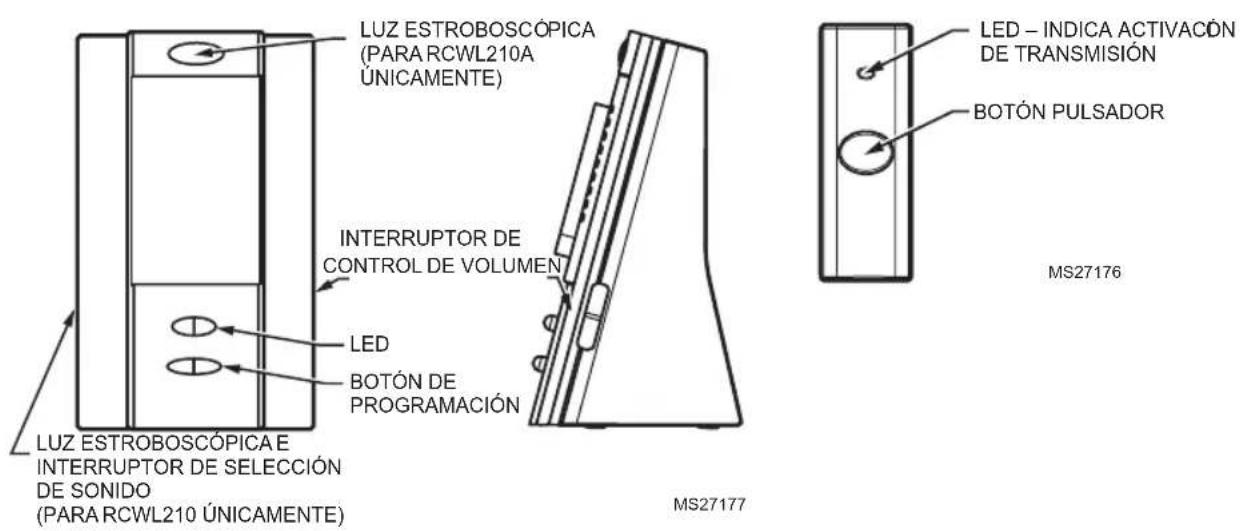

LUZ ESTROBOSCÓPICA (PARA RCWL210A ÚNICAMENTE) INTERRUPTOR DE CONTROL DE VOLUMEN LED BOTÓN DE PROGRAMACIÓN LUZ ESTROBOSCÓPICA E INTERRUPTOR DE SELECCIÓN DE SONIDO (PARA RCWL210 ÚNICAMENTE) MS27176 LED - INDICA ACTIVACIÓN DE TRANSMISIÓN BOTÓN PULSADOR MS27177

69-2112EFS-07 28

69-2112EFS_D.indd 28 12/10/2009 12:05:47 PM

Seguridad

Antes de proceder con la instalación, por favor observe las siguientes advertencias sobre seguridad:

• Siempre siga las recomendaciones del fabricante cuando utilice herramientas eléctricas y utilice equipo protector adecuado (por ej.: gafas de seguridad) cuando taladre agujeros, etc.
• Antes de taladrar agujeros en las paredes, revise si existen cables de electricidad o tuberías de agua ocultos. El uso de un localizador de cables/tuberías puede ser aconsejable si tiene dudas.

Las baterías (el paquete de baterías o las baterías instaladas) no deben exponerse al calor excesivo tal como el de la luz solar, el fuego o semejante; Peligro de daños si la batería se reemplaza incorrectamente. Reemplazo sólo con el mismo tipo u otro equivalente.

1. Verificación del contenido del empaque

• Campanilla
  • Pulsador del timbre
• CR2032 batería para el pulsador del timbre
  • 2 tornillos de fijación por pulsador
  • 2 enchufes de pared

29 69-2112EPS-07 Almohadilla adhesiva

Necesitará:

• 3 baterías alcalinas LR14 tamaño C de 1,5 V
  • Un destornillador Philips N° 1
• Destornillador pequeño de hoja plana
• Una broca para taladro de 1/4 in

Instrucciones de Instalación

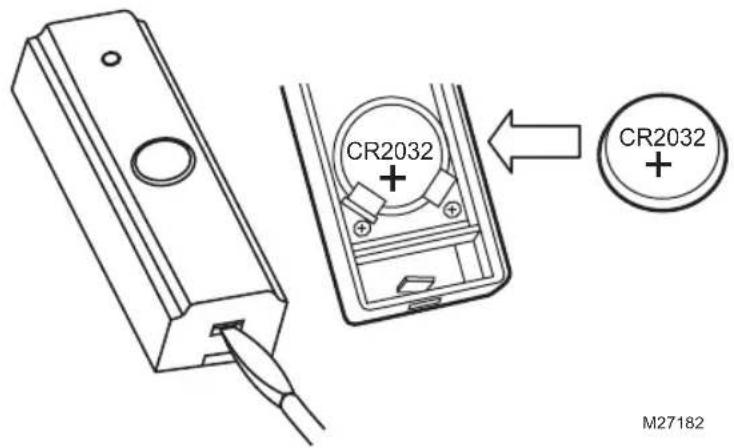

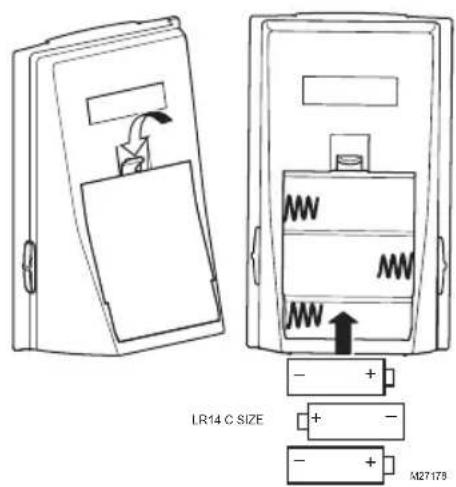

1. Instalación de baterías


CR2032 CR2032 M27182

3. Cambie la melodía o programe el pulsador nuevo

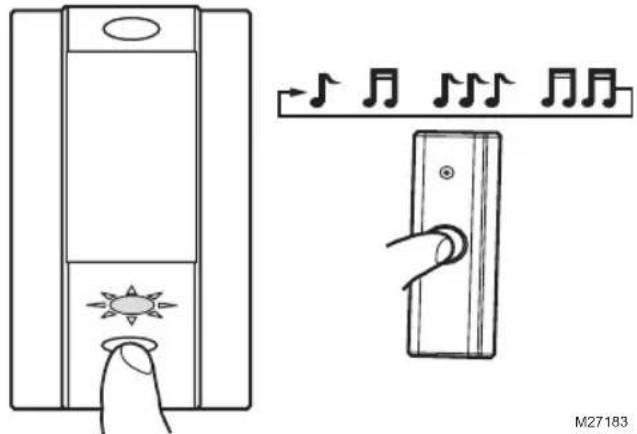

Presione y suelte el botón de programación, el LED se iluminará, presione el pulsador para escuchar la melodía. Presione el botón pulsador nuevamente para escuchar otra melodía. Para guardar la melodía

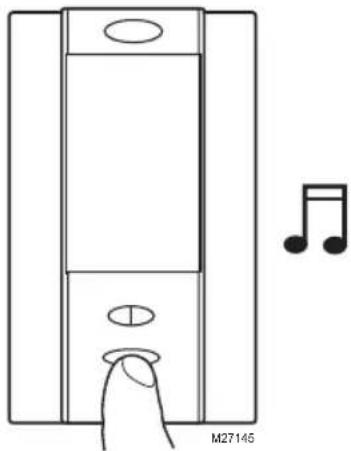

Para guardar la melodía seleccionada presione y suelte el botón de programación.

Nota: Presionar el botón de programación durante más de 15 segundos borrará toda la memoria. Siga el paso 3 para reprogramar.

31 69-2112EFS-07

Instrucciones de Instalación

4. Instale la cubierta posterior utilizando tornillos o la almohadilla adhesiva que se suministra

PARTESUPERIOR

PARTE SUPERIOR MS27164

Nota: Antes de la instalación final regule la distancia y la posición entre el pulsador y la campanilla para optimizar la campanilla en su ambiente. Las paredes gruesas y el metal pueden disminuir el alcance.

Tipo de pared Disminución del rango
Pared de tabiques divisorios con revestimiento seco	10–30%
Pared con hilera sencilla de ladrillos	20–40%
Pared con hilera doble de ladrillos 3	0–70%
Panel de metal/radiador 90–100%

69-2112EFS-07 32

RCWL200A y RCWL210A

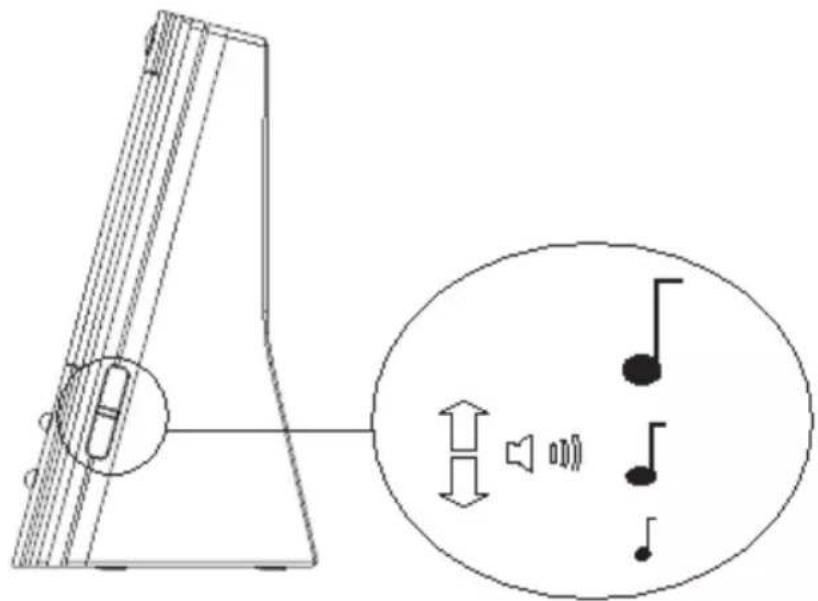

1. Regulación de volumen


Instrucciones de Instalación

6. Luz estroboscópica y surtido de sonidos

Luz y surtido de sonidos (aplica a RCWL210A únicamente).

M27180

69-2112EFS-07 34

69-2112EFS_D.indd 34 12/10/2009 12:05:48 PM

7. Indicación de batería baja

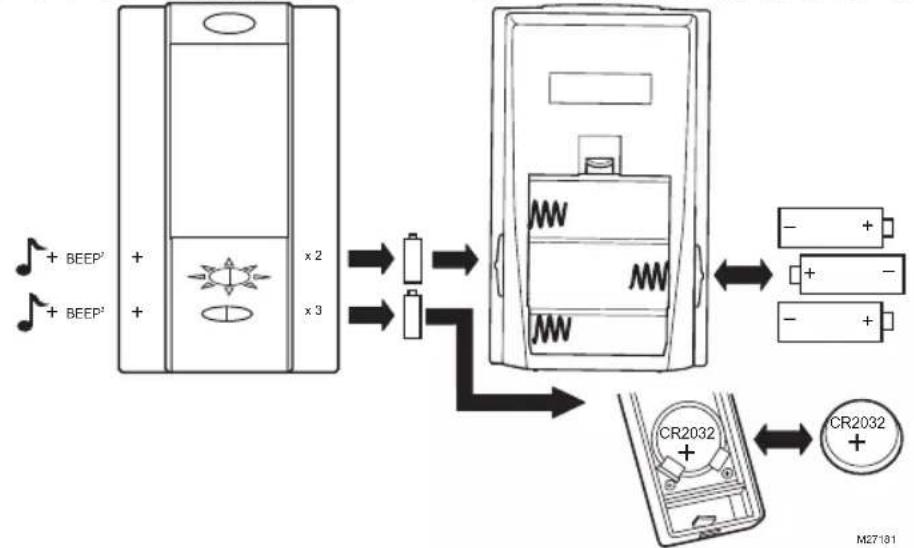

Melodía + 2 pitidos + 2 destellos del LED = cambio de baterías en la campanilla. Melodía +3 tonos +3 destellos del LED = cambie las baterías de la campanilla.

35 69-2112EFS-07

Instrucciones de Instalación

Especificación Campanilla Pulsador del timbre
Temperatura de funcionamiento	32°F a 104°F0°C a +40°C	14°F a 104°F-10°C a +40°C
Frecuencia RF - US 345 MHz 345MHz
Alcance (campo abierto) 200 ft (61 m)
Nivel de sonido (promedio)	82dBA a 3 ft (1m)
Potencia RF <1mW
Tipo de batería LR14 ta maño C CR2032
Vida de la batería(5 activaciones por día)	12 meses 18 meses
A prueba de lluvia Pasa	la prueba de lluvia UL
MelodíasJ♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪●♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪▲♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪▶♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪ Pants

69-2112EFS-07 36

Localización y solución de problemas

Se escuchan dos "tonos" y el LED destella dos veces después del sonido normal de la campanilla...

Esto indica batería baja en la campanilla. Instale nuevas baterías, tipo LR14 tamaño C alcalinas.

Se escuchan tres “tonos” y el LED destella tres veces después del sonido normal de la campanilla...

Esto indica que la batería del pulsador del timbre que activa la campanilla está baja. Coloque una nueva batería tipo CR2032.

Cuando se acciona el pulsador del timbre, la luz roja de confirmación no se enciende, o se enciende únicamente por poco tiempo...

Batería baja. Coloque una nueva batería tipo CR2032.

La campanilla no funciona...

- Verifique que las baterías sean del tipo adecuado. Utilice únicamente baterías alcalinas para la campanilla.

- Compruebe que las baterías estén colocadas correctamente (no con la polaridad errónea).

- Verifique que las baterías no estén flojas.

- La campanilla podría estar fuera del alcance del pulsador del timbre. Pruebe la campanilla en un lugar diferente.

- La campanilla podría no haber memorizado la identidad del pulsador del timbre. Siga el procedimiento de programación en el paso 3.

Nota: ¡No presione el botón de programación durante más de 15 segundos porque borrará toda la memoria! Repita el procedimiento de programación del paso 3 para restablecer el funcionamiento.

37 69-2112EFS-07

Instrucciones de Instalación

Localización y solución de problemas

La campanilla no suena...

• Verifique la posición del interruptor de la campanilla.
• Verifique que el control de volumen no esté en la posición mínima.

La campanilla no reproduce la melodía seleccionada...

La campanilla podría no haber memorizado la melodía seleccionada. Siga la secuencia de programación como en el paso 3.

Se ha reducido el alcance...

• Las estructuras metálicas, incluyendo los marcos de puerta uPVC pueden disminuir el alcance del producto. Evite montar el pulsador o la campanilla en estructuras metálicas o cerca de ellas.
• Otros equipos pueden ocasionar interferencia de radio que afecte su campanilla.
  • Las paredes y los techos disminuyen el alcance.
• Las baterías con poca carga disminuyen el alcance. Cambie cada 12 – 18 meses. En temperaturas frías (inferiores a 5°C/41°F), las baterías podrían necesitar reemplazarse con mayor frecuencia.

Desecho y reciclaje

Las baterías y los desechos procedentes de productos eléctricos no deben colocarse con los residuos domésticos. Por favor recicle donde haya tales instalaciones. Verifique con las autoridades locales o el distribuidor la disponibilidad del servicio de reciclaje.

69-2112EFS-07 38

Garantía

Honeywell garantiza este producto por el lapso de 1 año a partir de la fecha de compra. La prueba de compra es necesaria; esto no afecta sus derechos legales. Si necesita mayor información sobre su producto, llame a la línea de ayuda de Honeywell al 1-800-468-1502.
