MANUAL DE USUARIO RCW3505N HONEYWELL

Instrucciones de Instalación

Series RCW35 y RCW25 (51366SL)

Campanillas decorativas cableadas

Instrucciones de Instalación

Índice

Seguridad 47

Verificación del contenido del paquete....48

Instalación 49

Suministro de energía....50

Instale la campanilla....51

Cableado: alimentado por transformador 52

Cableado: alimentado por batería 54

Accione el pulsador....55

Control de volumen 55

Cambia melodías 56

Botón de programación....58

Acabado de la cubierta de madera 59

Especificaciones....60

Solución de problemas....61

Desecho y reciclado....62

Garantía 62

Declaración 62

69-2173EFS-03 44

CONTROL DE VOLUMEN LED INDICADOR DEL CANAL BOTÓN DE PROGRAMACIÓN BOTÓN DE MELODÍA PUERTO/TERMINAL DE CONEXIÓN DE LOS CABLES LED DE BATERÍA BAJA AGUJERO PARA LA ENTRADA DE LOS CABLES ENERGÍA OPCIONAL CON CUATRO BATERÍAS ALCALINAS LR14C BASE DE LA CAMPANILLA CABLEADA LA CUBIERTA DECORATIVA PARA LA CAMPANILLA SE VENDE SEPARADA DEL MODELO RCW35N MS27274 M27254

45 69-2173EFS-03

69-2173EFS_B.indd 45 4/17/2008 11:15:48 AM

Instrucciones de Instalación

Compatible con la mayoría de los pulsadores de timbre, con contactos normalmente abiertos estándar y con los pulsadores cableados Honeywell con la marca "B".

Puede funcionar hasta con tres circuitos pulsadores.

Los botones pulsadores del timbre iluminados pueden utilizarse cuando la campanilla está alimentada por un transformador (Honeywell RCA900N).

69-2173EFS-03 46

69-2173EFS_B.indd 46 4/17/2008 11:15:49 AM

Seguridad

Antes de proceder con la instalación, observe las siguientes advertencias de seguridad:

• Siempre siga las recomendaciones del fabricante cuando utilice herramientas eléctricas y utilice equipo protector adecuado (por ej.: gafas de seguridad) cuando taladre agujeros, etc.
• Antes de taladrar agujeros en las paredes, revise si hay cables eléctricos o tuberías de agua ocultos. El uso de un localizador de cables/tuberías es aconsejable si tiene dudas.
• La campanilla debe ser utilizada únicamente en interiores.
• Evite instalar la campanilla en una ubicación que pueda exponerla a salpicaduras o goteo de líquidos.
• Utilice un transformador aprobado por el UL para la conexión a la red de electricidad.

Las baterías (el paquete de baterías o las baterías instaladas) no deben exponerse al calor excesivo tal como el de la luz solar, el fuego o semejante; Peligro de daños si la batería se reemplaza incorrectamente. Reemplazo sólo con el mismo tipo u otro equivalente.

47 69-2173EFS-03

Instrucciones de Instalación

Verificación del contenido del paquete

• Campanilla
• 2 tornillos de fijación para la campanilla
  • 2 enchufes de pared

Necesitará:

• Pulsador cableado
• Cable para timbre 20 AWG mínimo
• Destornillador de cruceta de 4 mm
• Un destornillador pequeño de hoja plana
• Broca para taladro de mampostería de ¼ pulgadas (6 mm)
• 4 baterías alcalinas LR14 "C" O transformador (16 V 10 VA) pieza de Honeywell número RCA900N

69-2173EFS-03 48

Instalación

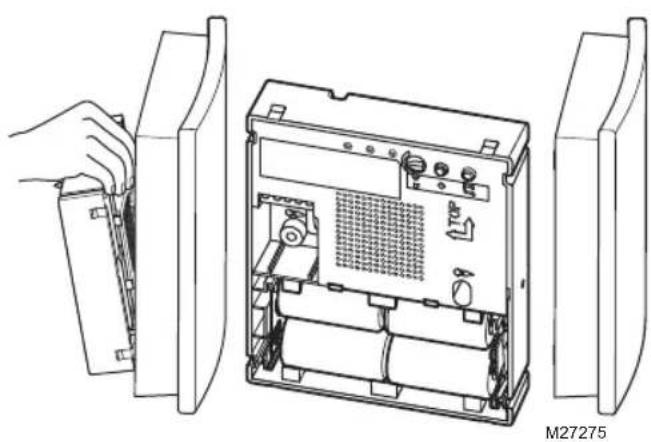

1. Abra la cubierta de la campanilla

Instrucciones de Instalación

Suministro de energía

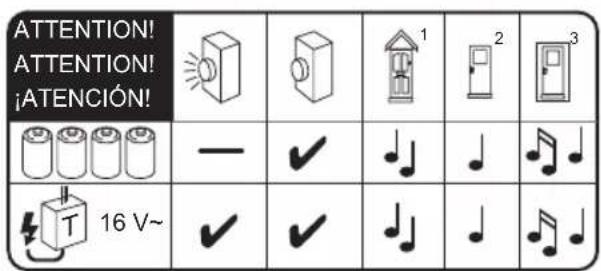

1. Determine el tipo de suministro de energía y el tipo de pulsador cableado requeridos para la instalación. Utilice 4 baterías alcalinas LR14 tamaño "C" O un transformador de 16 V, 10 VA tal como se recomienda en la siguiente tabla:

ATTENTION! ATTENTION! ¡ATENCIÓN! — ✓ 1 2 3 T 16 V~ ✓ ✓ ♪ ♪ ♪ ♪

M27276

69-2173EFS-03 50

69-2173EFS_B.indd 50 4/17/2008 11:15:49 AM

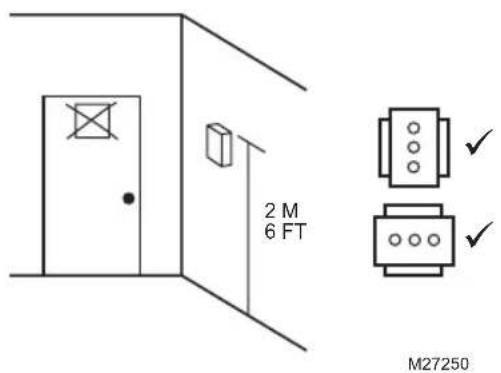

Instale la campanilla

1. Los agujeros de montaje están marcados con el símbolo de un tornillo.

Instrucciones de Instalación

Cableado

Conecte los cables del pulsador de puerta y del transformador (cuando se utilice) en los terminales de la campanilla tal como se detalla en el paso 4. Los cables pueden ser montados en la superficie o directamente desde una abertura en la pared y por dentro de la parte posterior de la carcasa de la campanilla utilizando los canales de guía de cable incluidos.

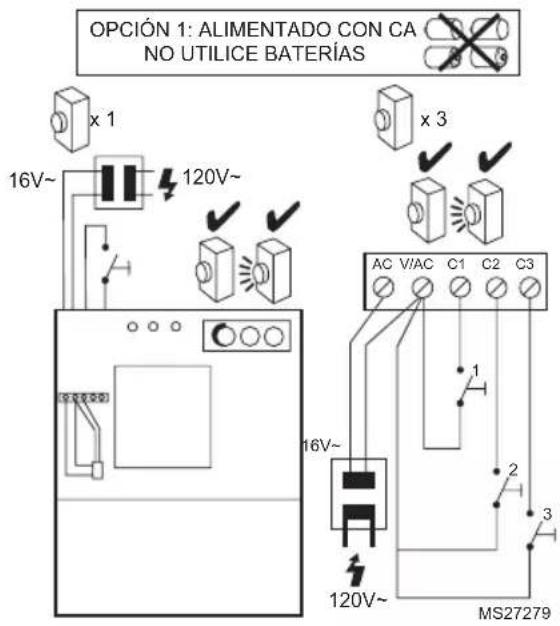

4a. Alimentado por transformador: cableado para pulsador estándar/con luz a través de un transformador de 16 V 10 VA.

OPCIÓN 1: ALIMENTADO CON CA NO UTILICE BATERÍAS x 1 16V~ 120V~ x 3 AC V/AC C1 C2 C3 16V~ 120V~ MS27279

69-2173EFS-03 52

Nota: la longitud del cable no debe exceder los 150 pies (46 m).

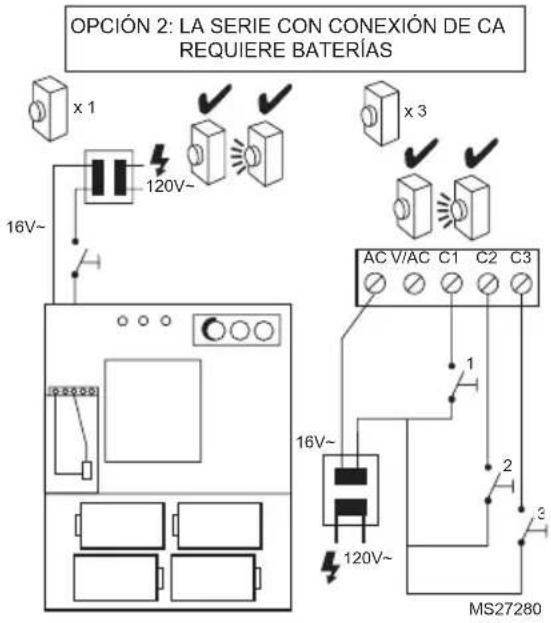

OPCIÓN 2: LA SERIE CON CONEXIÓN DE CA REQUIERE BATERÍAS x 1 16V~ 120V~ x 3 AC V/AC C1 C2 C3 16V~ 120V~ MS27280

53 69-2173EFS-03

Instrucciones de Instalación

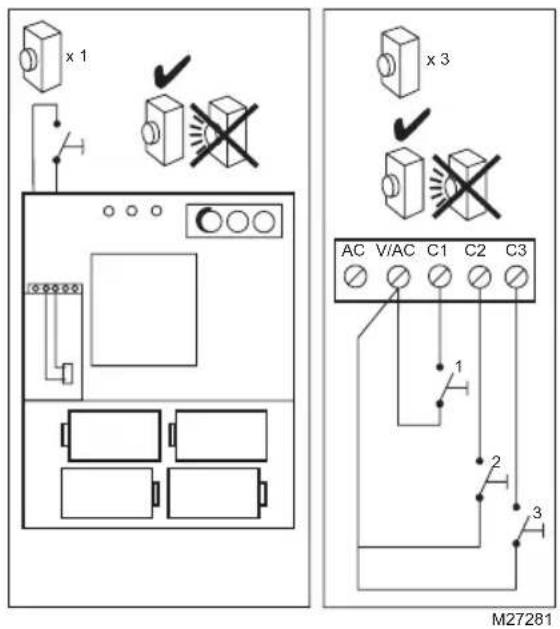

4b. Alimentado por batería: cableado para pulsador (sin luz) estándar únicamente.

Note: la longitud del cable no debe exceder los 150 pies (46 m).

x 1 x 3 AC V/AC C1 C2 C3 1 2 3 M27281

69-2173EFS-03 54

69-2173EFS_B.indd 54 4/17/2008 11:15:49 AM

Accione el pulsador

1. La campanilla reproducirá la melodía predeterminada. Se iluminará el LED del canal asociado.

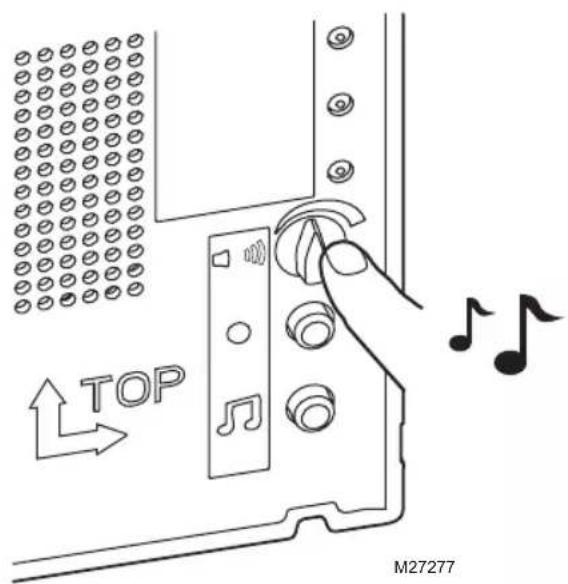

2. Para regular el volumen.

Instrucciones de Instalación

Para cambiar melodías

1. Las melodías de la campanilla además cuentan con un tono de alerta adicional.

Tabla de melodías
	Ding Dong
	St Clements
	Westminster
	Tube Chime
	Warm Brass
	Fantasy
!	Alerta

69-2173EFS-03 56

Presione el botón pulsador, la campanilla reproducirá la melodía, mientras el LED del canal esté destellando en la campanilla, presione y suelte el botón de melodía ♪. Presione y suelte el botón ♪ nuevamente para alternar a través de las melodías disponibles hasta que escuche la melodía que desea reproducir.

La última melodía reproducida se almacenará después de que el LED del canal deje de destellar.

Para confirmar, presione el botón pulsador y la campanilla reproducirá la melodía que usted desea.

M27278

57 69-2173EFS-03

Instrucciones de Instalación

Botón de programación

1. El botón de programación puede utilizarse para:

- Cambiar la melodía del pulsador asociado sin presionar el botón pulsador. Presione y mantenga presionado el botón de programación ●. El LED del canal se iluminará en secuencia. Suelte el botón de programación cuando se ilumine el LED del canal del pulsador asociado. La campanilla reproducirá la última melodía, el LED del canal destellará. Mientras el LED del canal está destellando, se puede cambiar la melodía con el botón de selección de melodía

- Memoria Una presión breve del botón de programación ● hará destellar el LED del canal asociado con el último pulsador que se utilizó.

69-2173EFS-03 58

1. Enganche la cubierta frontal.
2. Solo para cubiertas de madera personalizables: Elija la pintura, tinte/barniz para madera o papel tapiz y luego aplíquelo a la cubierta. Siga las instrucciones del fabricante para aplicar la pintura/barniz.

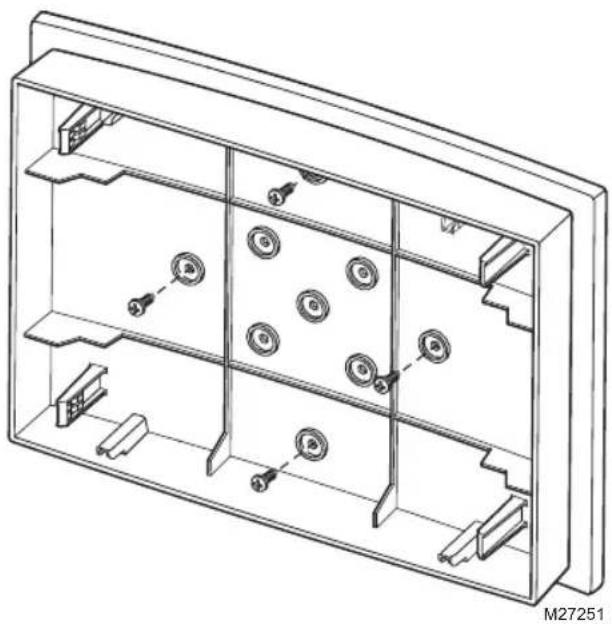

Para realizar el acabado, se pueden desatornillar los cuatro tornillos que se ilustran más abajo. ¡Asegúrese de atornillar nuevamente con los mismos tornillos que se incluyen! Una vez terminado, engánchela a la base.

Instrucciones de Instalación

Especificación Campanilla
Temperatura de funcionamiento	de 32°F a 104°Fde 0°C a +40°C
Nivel de sonido (promedio) 9	0dBA a 3 pies (1 m)
Suministro de energía 4 baterías alcalinas LR14 tamaño “C” O transformador de 16 V 10 VA (aprobado por el UL) pieza de Honeywell número RCA 900N
Vida de la batería (si corresponde) (5 activaciones por día)	12 meses

69-2173EFS-03 60

Solución de problemas

Cuando se acciona el pulsador del timbre iluminado, la luz no aparece o aparece muy tenue...

Verifique el suministro de energía. Debe utilizar una conexión para transformador de 16 V 10 VA para un pulsador iluminado. Siga el paso 4.

La campanilla no funciona...

- Verifique que el cable esté instalado correctamente, de acuerdo con el paso 4 y con el cable 20 AWG mínimo.

Si utiliza baterías:

• Verifique que las baterías sean del tipo adecuado, LR14 "C". Use baterías alcalinas únicamente.
• Compruebe que las baterías estén colocadas adecuadamente (con la polaridad correcta).
• Verifique que las baterías no estén muy bajas.

La campanilla no suena...

- Verifique que el control de volumen no esté en la posición mínima.

La luz de batería baja destella...

- Cuando la batería de la campanilla está baja, un LED ámbar ubicado al costado de la campanilla destellará. Coloque baterías nuevas tipo LR14 "C" en la campanilla. Use baterías alcalinas únicamente.

Los íconos siguen destellando...

- El pulsador asociado con el ícono está atascado. Verifique el pulsador.

61 69-2173EFS-03

Instrucciones de Instalación

Desecho y reciclaje

Las baterías y los desechos procedentes de productos eléctricos no deben colocarse con los residuos domésticos. Recicle donde haya tales instalaciones. Verifique con las autoridades locales o el distribuidor la disponibilidad del servicio de reciclaje.

Garantía

Honeywell garantiza este producto por el lapso de 1 año a partir de la fecha de compra. La prueba de compra es necesaria; esto no afecta sus derechos legales. Si necesita mayor información sobre su producto, llame a la línea de ayuda de Honeywell al 1 [phone].

Declaración

Honeywell por la presente declara que este producto cumple con la Parte 15 de las regulaciones FCC y las normas industriales de Canadá. El funcionamiento de este dispositivo está sujeto a las siguientes dos condiciones:

(1) este dispositivo no debe causar interferencia perjudicial, y
(2) este dispositivo deberá aceptar cualquier interferencia que se reciba, incluyendo la interferencia que pudiese causar el funcionamiento no deseado.

Precaución:

Los cambios o modificaciones que no hayan sido expresamente aprobados por la parte responsable del acatamiento a las regulaciones podrían anular la autoridad del usuario para operar el equipo.

El aparato digital Clase B cumple con la Normativa Canadiense sobre Equipos Causantes de Interferencias (IECS-003).
