MANUAL DE USUARIO RCWL3501A HONEYWELL

Manual de instrucciones

RCWL35 Serie

RCWL35N, RCWL3501A, RCWL3502A, RCWL3503A, RCWL3504A, RCWL3505A, RCWL3506A Campanilla decorativa y pulsador sin cables

Manual de instrucciones

Índice

Seguridad 34

Verificación del contenido del empaque ...34

Abra el pulsador del timbre .....35

Coloque la batería del pulsador .....35

Abra la campanilla ....35

Coloque la batería de la campanilla .....35

Pruebe los kits 36

Control de volumen ....37

Cambie melodías ....37

Añada el nuevo pulsador ....38

Desprograme 38

Función de memoria ....38

Montaje de la campanilla ....39

Pinte la cubierta de madera ....40

Especificaciones ....41

Localización y solución de problemas ...42

Desecho y reciclado 44

Garantía 44

Declaración 45

69-2115EFS-05 32

RCWL35 Serie

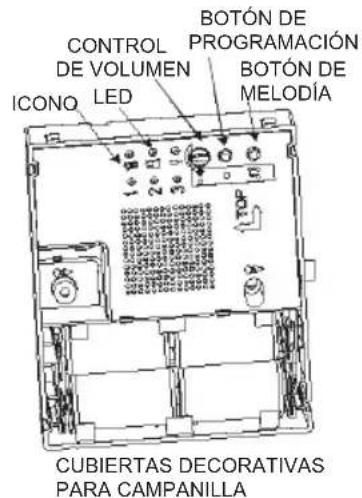

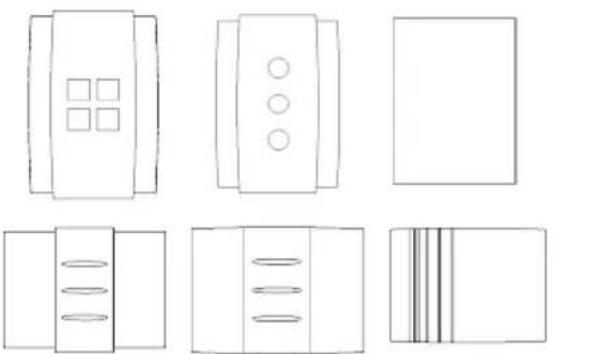

CONTROL DE VOLUMEN ICONO LED BOTÓN DE PROGRAMACIÓN BOTÓN DE MELODÍA CUBIERTAS DECORATIVAS PARA CAMPANILLA

CUBIERTAS DECORATIVAS PARA CAMPANILLA

CUBIERTAS DECORATIVAS PARA CAMPANILLA

Compatible con el pulsador inalámbrico decorativo, convertidor, detector de movimiento y contacto de puerta. (Serie modelo No. RPWL30XXX, y RCA901N y RCA902N.)

33 69-2115EFS-05

Manual de instrucciones

Seguridad

Antes de proceder con la instalación, por favor observe las siguientes advertencias sobre seguridad:

• Siempre siga las recomendaciones del fabricante cuando utilice herramientas eléctricas y utilice equipo protector adecuado (por ej.: gafas de seguridad) cuando taladre agujeros, etc. .
• Antes de taladrar agujeros en las paredes, revise si hay cables de electricidad o tuberías de agua ocultos. El uso de un localizador de cables/tuberías puede ser aconsejable si tiene dudas.

Campanillas decorativas y pulsador sin cables

Verificación del contenido del empaque

• Campanilla
• Pulsador del timbre (únicamente para el kit de campanilla)
• CR2032 batería para el pulsador del timbre (únicamente para el kit de campanilla)
• 2 tornillos de fijación por pulsador (únicamente para el kit de campanilla)

• 2 tornillos de fijación por campanilla

• Enchufes de pared

• Almohadilla adhesiva (únicamente para el kit de campanilla)

Necesitará:

• Un destornillador de cruceta de 4 mm
• Destornillador pequeño de hoja plana
• Un taladro de 6 mm para mampostería
  • 4 baterías alcalinas LR14 'C'

69-2115EFS-05 34

Guía de instalación

1. Abra el pulsador del timbre e inserte las baterías (CR2032).

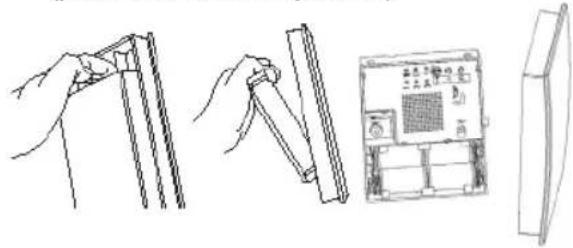

2. Abra la cubierta de la campanilla (para kits de campanilla)

1. Inserte las baterías de la campanilla (LR14 tamaño C).

Manual de instrucciones

Instalación

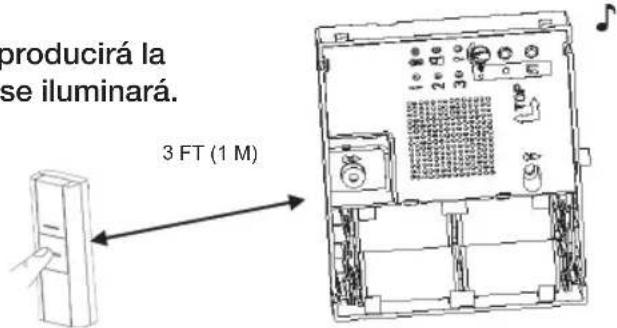

1. Accione el pulsador. La campanilla reproducirá la melodía pre-establecida. El 1er icono se iluminará.

Nota: El pulsador de timbre (si se suministra) está preprogramado para operar con la campanilla.

producirá la se iluminará. 3 FT (1 M)

69-2115EFS-05 36

69-2115EFS_C.indd 36 12/17/2007 2:23:59 PM

Instalación

1. Para regular el volumen


100000 200000 300000 400000 500000 600000 700000 800000 900000 100000 110000 120000 130000 140000 150000 160000 170000 180000 190000 200000 210000 220000 230000 240000 250000 260000 270000 280000 290000 300000 310000 320000 330000 340000 350000 360000 370000 380000 390000 400000 410000 420000 430000 440000 450000 460000 470000 480000 490000 50000 51 1 2 3 4 5 6 7 8 9 1 1 2 3 4 5 6 7 8 9 1 1 2 3 4 5 6 7 8 9 1 1 2 3 4 5 6 7 8 9 1 1 2 3 4 5 6 7 8 9 1 1 2 3 4 5 6 7 8 9

1 2 3 TOP

37 69-2115EFS-05

1. Para cambiar melodías

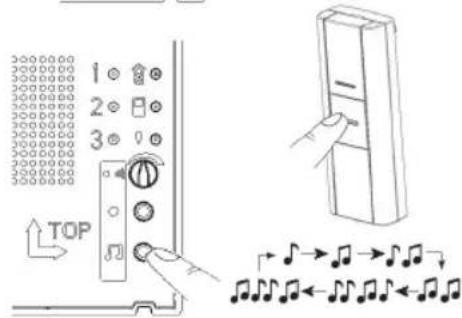

Presione el botón pulsador, la campanilla reproducirá la melodía, mientras el icono esté destellando en la campanilla, presione y suelte el botón de melodía 🎥presione 🎥suelte el botón nuevamente para alternar a través de las melodías disponibles hasta que llegue a la melodía que desea reproducir. La última melodía reproducida se almacenará después de que el icono deje de destellar. Para confirmar, presione el botón pulsador y la campanilla reproducirá la melodía que usted desea.
