Caractéristiques Techniques	Sonnette sans fil avec portée jusqu'à 150 mètres, 8 mélodies différentes, volume réglable.
Utilisation	Installation facile, adaptée pour une utilisation résidentielle, idéale pour les maisons et appartements.
Maintenance et Réparation	Fonctionne avec des piles, vérifier régulièrement l'état des piles et remplacer si nécessaire.
Sécurité	Signal radio sécurisé, résistant aux intempéries pour une utilisation extérieure.
Informations Générales	Dimensions compactes, design moderne, compatible avec la plupart des portes.

FOIRE AUX QUESTIONS - RCWL200A HONEYWELL

Comment installer la sonnette Honeywell RCWL200A ?

Pour installer la sonnette, commencez par choisir un emplacement à proximité de votre porte d'entrée. Fixez le module émetteur à l'aide des vis fournies, puis installez le récepteur à l'intérieur de votre maison. Assurez-vous que le récepteur est branché sur une prise électrique.

Comment régler le volume de la sonnette ?

Pour régler le volume, appuyez sur le bouton de volume situé sur le récepteur. Vous pouvez choisir entre plusieurs niveaux de volume ou le mettre en mode silencieux.

La sonnette ne fonctionne pas, que faire ?

Vérifiez d'abord que les piles du module émetteur sont correctement installées et chargées. Si le problème persiste, essayez de réinitialiser la sonnette en retirant les piles et en les remettant après quelques minutes.

Comment changer la mélodie de la sonnette ?

Pour changer la mélodie, appuyez sur le bouton de mélodie sur le récepteur. Vous entendrez alors une série de sons. Sélectionnez celui que vous préférez en appuyant sur le bouton plusieurs fois.

La portée de la sonnette est-elle suffisante ?

La portée maximale de la sonnette Honeywell RCWL200A est d'environ 90 mètres en espace ouvert. Si vous rencontrez des problèmes de portée, essayez de repositionner le récepteur pour améliorer la réception.

Est-il possible d'ajouter plusieurs récepteurs ?

Oui, vous pouvez ajouter plusieurs récepteurs à votre système Honeywell RCWL200A. Assurez-vous simplement qu'ils sont tous sur le même canal pour qu'ils fonctionnent correctement.

Que faire si la sonnette émet un son constant ?

Un son constant peut indiquer un problème avec le module émetteur. Vérifiez les connexions et remplacez les piles si nécessaire. Si le problème persiste, veuillez contacter le service client.

La sonnette est-elle résistante aux intempéries ?

Oui, la sonnette Honeywell RCWL200A est conçue pour résister à des conditions climatiques variées, mais il est recommandé de la protéger des intempéries extrêmes pour prolonger sa durée de vie.

Comment savoir si la batterie doit être remplacée ?

Le module émetteur dispose d'un indicateur de batterie faible qui s'allume lorsque la batterie doit être remplacée. Il est conseillé de vérifier les piles régulièrement pour éviter tout problème.

Où trouver des pièces de rechange pour la sonnette ?

Les pièces de rechange pour la sonnette Honeywell RCWL200A peuvent être trouvées en ligne sur le site officiel de Honeywell ou auprès de revendeurs agréés.

MODE D'EMPLOI RCWL200A HONEYWELL

Directives d'installation

Directives d'installation

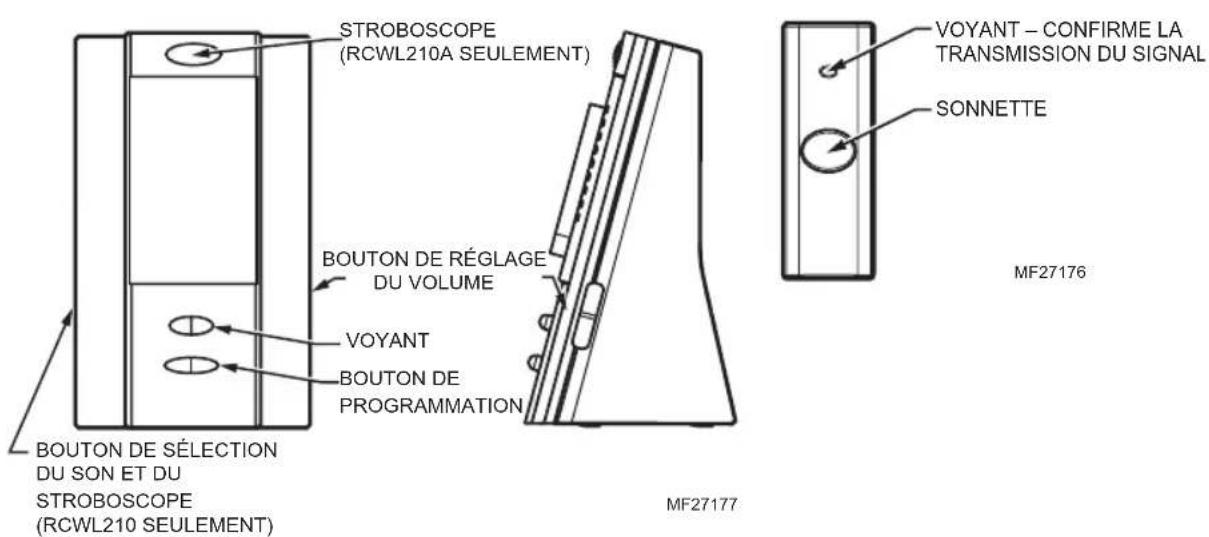

STROBOSCOPE (RCWL210A SEULEMENT) BOUTON DE RÉGLAGE DU VOLUME VOYANT BOUTON DE PROGRAMMATION BOUTON DE SÉLECTION DU SON ET DU STROBOSCOPE (RCWL210 SEULEMENT) VOYANT - CONFIRME LA TRANSMISSION DU SIGNAL SONNETTE MF27176 MF27177

69-2112EFS-07 14

69-2112EFS_D.indd 14 12/10/2009 12:05:46 PM

Sécurité

Avant de commencer l'installation, veuillez respecter les consignes de sécurité suivantes :

• Toujours suivre les recommandations du fabricant lorsqu'on utilise des appareils électriques et toujours se servir d'un équipement protecteur (par ex. des lunettes de protection) lorsqu'on perce des trous, etc.
• Avant de percer un trou dans un mur, vérifier qu'il n'y a pas de canalisations ou de câbles électriques encastrés. En cas de doute, il est conseillé d'utiliser un appareil permettant de détecter les câbles/tuyaux.

Les piles ne doivent pas être exposées à une chaleur excessive comme les rayons du soleil, le feu ou tout autre source de chaleur semblable; risque d'endommagement si les piles ne sont pas installées correctement. À remplacer avec le même type de piles ou des piles équivalentes seulement.

1. Vérification du contenu de l'emballage

• Carillon
• Sonnette
  • Pile CR2032 pour sonnette
  • 2 piles pour sonnette
  • 2 chevilles d'ancrage
• Tampon adhésif

15 69-2112EFS-07

Outils :

• 3 piles alcalines LR14, taille C, 1,5 V
• Un tournevis cruciforme n 1
• Un petit tournevis à lame plate
- Un foret de maçonnerie de 6 mm (1/4 po)

Directives d'installation

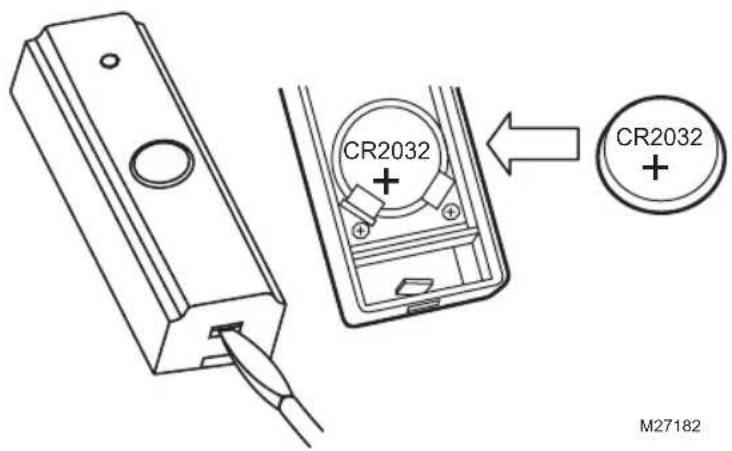

1. Insertion des piles


CR2032 M27182

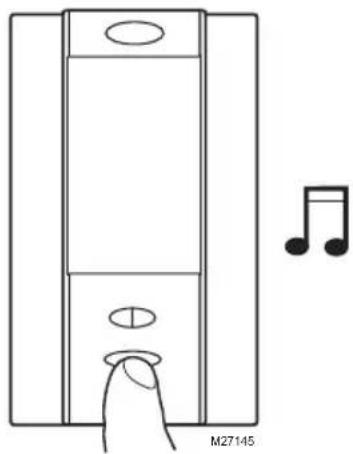

3. Modifier la mélodie ou programmer une nouvelle sonnette

Appuyer sur le bouton de programmation et le relâcher; le voyant s'allumera, et il faudra ensuite appuyer sur le bouton de la sonnette pour entendre la mélodie. Appuyer à nouveau sur le bouton de la sonnette pour entendre une autre mélodie.

Pour sauvegarder la mélodie sélectionnée appuyer sur le bouton de programmation et le relâcher.

Remarque : Le fait d'appuyer sur le bouton de programmation pendant plus de 15 secondes aura pour effet d'effacer toute la mémoire. Suivre l'étape 3 pour reprogrammer.

17 69-2112EFS-07

Directives d'installation

1. Installation de la plaque arrière à l'aide de vis ou du tampon adhésif fourni

HAUT

HAUT MF27184

Remarque : Avant d'installer la sonnette, ajuster sa position et vérifier la distance entre la sonnette et le carillon pour optimiser le fonctionnement du système.

Type de mur Réduction de la portée
Mur de partition en gypse	10–30 %
Mur de briques, un rang	20–40 %
Mur de briques 2 rangs	30–70 %
Panneau métallique/Radiateur	90–100 %

69-2112EFS-07 18

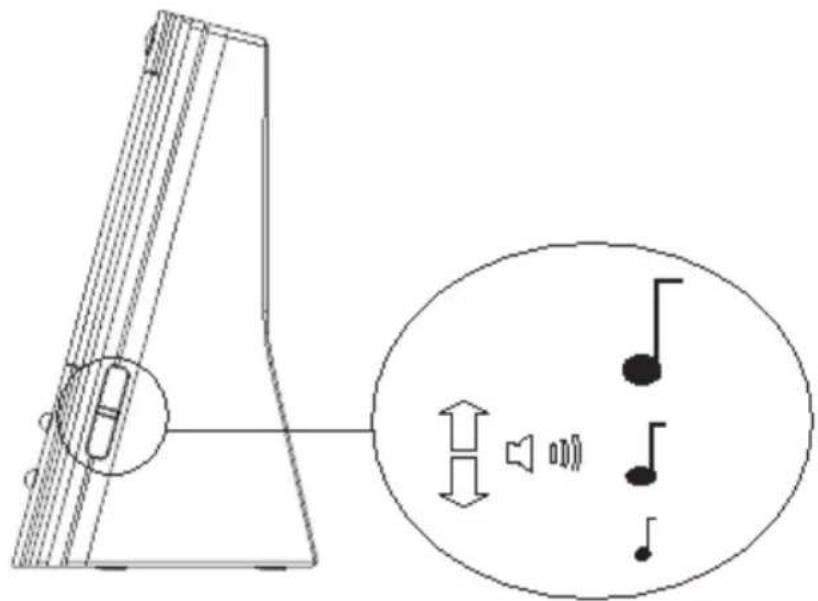

1. Réglage du volume


Directives d'installation

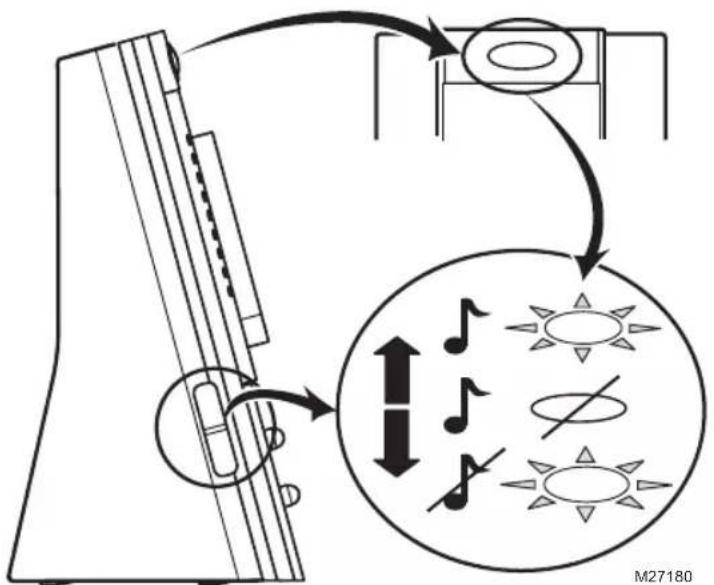

6. Sélection du stroboscope et du son

Sélection du stroboscope et du son (RCWL210A seulement.

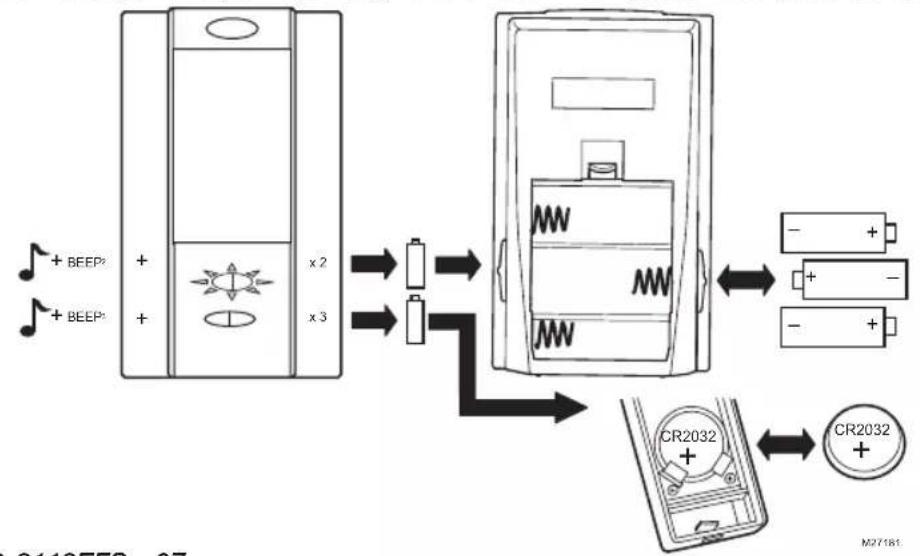

7. Indicateur de piles faibles

Mélodie + 2 bips + voyant qui clignote 2 fois = remplacer les piles du carillon.

Mélodie + 3 bips + voyant qui clignote 3 fois = remplacer les piles de la sonnette.

21 69-2112EFS-07

Directives d'installation

Caractéristiques techniques	Carillon Sonnette
Température de service	0°C to +40°C32°F to 104°F	-10°C to +40°C14°F to 104°F
Fréquence RF - États-Unis	345MHz 345MHz
Portée (à ciel ouvert) 61	m (200 pi)
Niveau sonore (type) 82	dBA @ 1m (3 pi)
Puissance émise <1mW
Type de pile LR14 taille	C CR2032
Durée de vie de la pile(5 déclenchements/jour)	12 mois 18 mois
Infiltration d'eau Épreuve de pluie UL
Mélodies JJJJJJJJJJ	Ding dong4 notes modernes8 notes Westminster Saxophone

69-2112EFS-07 22

Dépannage

Deux bips retentissent et le voyant clignote deux fois après le carillon normal...

Ce signal indique que les piles du carillon sont faibles. Installer des piles alcalines neuves de type LR14, de taille C.

Trois bips retentissent et le voyant clignote trois fois après le carillon normal...

Cela signifie que la pile de la sonnette qui a déclenché le carillon est faible. Installer une nouvelle pile de type CR2032.

Lorsque la sonnette est utilisée, la lampe témoin rouge ne s'allume pas ou ne s'allume qu'un court moment...

Pile faible. Installer une nouvelle pile de type CR2032.

Le carillon ne fonctionne pas...

• Vérifier que les piles sont bien du bon type.
N'utiliser que des piles alcalines
• Vérifier que les piles sont correctement installées (et que la polarité est respectée).
• Vérifier que les piles ne sont pas lâches.
- Il est possible que le carillon soit hors de portée de la sonnette. Essayer le carillon à un autre emplacement.
- Le carillon n'a peut-être pas enregistré l'identité de la sonnette. Suivre la procédure de programmation à l'étape 3.

Remarque : Si l'on appuie sur le bouton de programmation plus de 15 secondes, toute la mémoire s'effacera. Répéter les étapes de programmation décrites au numéro 3 pour rétablir le fonctionnement.

23 69-2112EFS-07

Directives d'installation

Dépannage

Le carillon ne sonne pas...

• Vérifier la position de l'interrupteur du carillon.
• Vérifier que le volume n'est pas réglé au minimum.

Le carillon ne fait pas entendre la mélodie sélectionnée...

Le carillon n'a pas appris la mélodie sélectionnée. Suivre les étapes de programmation décrites au numéro 3.

La portée est réduite...

• Les structures métalliques, notamment les cadres de fenêtre et de porte en PVC-U, peuvent réduire la portée du produit. Éviter de monter la sonnette ou le carillon sur des structures métalliques ou à proximité.
  • D'autres appareils engendrent des interférences radio qui affectent le carillon.
• Les murs et les plafonds réduisent la portée de l'appareil.
• Des piles faibles réduisent également la portée. Remplacer les piles tous les 12 à 18 mois. Dans les régions froides (en dessous de +5 °C/41 °F), les piles auront besoin d'être remplacées plus souvent.

69-2112EFS-07 24

Mise au rebut et recyclage

Mise au rebut et recyclage. Prière de recycler partout où les services adéquats existent. Communiquer avec la municipalité ou le détaillant pour obtenir des conseils en matière de recyclage.

Déclaration

Par la présente, Honeywell déclare que ce carillon sans fil est conforme aux exigen-ces de la partie 15 des règles de la FCC et aux normes d'Industrie Canada. Le fonctionnement de ce système est assorti aux deux conditions suivantes :

(1) L'appareil ne peut causer d'interférences nuisibles, et
(2) L'appareil doit accepter les interférences reçues, y compris celles qui pourraient nuire à son fonctionnement.

Mise en garde : Toute modification qui n'est pas autorisée expressément par la partie responsable de la conformité de l'appareil aux règles en vigueur pourrait rendre l'utilisateur inapte à faire fonctionner le matériel.

25 69-2112EFS-07

Garantie

Honeywell garantit ce produit pendant une durée de un an à partir de la date d'achat. La preuve d'achat sera exigée sans que cela n'affecte les droits qui vous sont accordés par la loi. Pour obtenir de plus amples informations concernant notre produit, prière de communiquer avec les Services à la clientèle de Honeywell en composant le 1-800-468-1502.

SRA, Régulateurs d'ambiance et de combustion

Imprimé aux É.-U. sur du papier recyclé contenant au moins 10 % de fibres de papier recyclées après consommation.
