RDWL311A2000 - Sonnette de portes HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Marque	Honeywell Home (sous licence Resideo Technologies)
Modèle	RDWL311A2000
Type de produit	Sonnette sans fil portative
Alimentation sonnette	4 piles alcalines AA (1,5 V)
Alimentation bouton-poussoir	1 pile au lithium CR2032
Portée (champ ouvert)	76 mètres (250 pieds)
Fréquence radio	916,8 MHz (ActivLink)
Niveau sonore (typique)	80 dBA
Nombre de mélodies	Plusieurs (sélectionnables via bouton Musique)
Fonctions spéciales	Mélodie secrète (3 pressions rapides), connexion d'accessoires (boutons, capteurs de mouvement, d'ouverture)
Température de fonctionnement (sonnette)	-5 °C à 40 °C
Température de fonctionnement (bouton)	-20 °C à 50 °C
Indice d'étanchéité	Résiste à la pluie (test UL1598) pour le bouton-poussoir
Durée de vie des piles	Jusqu'à 2 ans (5 activations/jour)
Entretien	Remplacement périodique des piles uniquement
Garantie	1 an (hors piles)
Contenu de la boîte	Sonnette, bouton-poussoir, support de montage, pile CR2032, vis, ancrage, tampon adhésif
Conformité	FCC Partie 15, IC RSS-210
Réinitialisation	Bouton de réglage + retrait des piles

FOIRE AUX QUESTIONS - RDWL311A2000 HONEYWELL

Comment jumeler le bouton-poussoir avec la sonnette ?

Appuyez sans relâcher le bouton de réglage de la sonnette pendant 3 secondes jusqu'à ce que le voyant DEL devienne orange ambré. Dans les 12 secondes, appuyez sur le bouton-poussoir. Pour personnaliser la mélodie, appuyez ensuite sur le bouton Musique pour sélectionner la sonnerie souhaitée.

Comment changer la mélodie de la sonnette ?

Appuyez simplement sur le bouton Musique situé sur la sonnette. Chaque pression fait défiler les mélodies disponibles. Arrêtez-vous lorsque vous entendez celle que vous préférez.

Que signifie le voyant DEL latéral allumé en continu ?

Le voyant DEL latéral allumé en continu indique que les piles de la sonnette sont faibles. Remplacez les quatre piles alcalines AA par des neuves.

Pourquoi entends-je deux timbres sonores après la mélodie ?

Deux timbres sonores après la mélodie normale signalent que la pile du bouton-poussoir est faible. Remplacez la pile CR2032 par une neuve.

Comment réinitialiser la sonnette aux paramètres d'usine ?

Retirez le couvercle des piles. Tout en maintenant le bouton de réglage enfoncé, remettez les piles en place. La sonnette émettra plusieurs bips rapides et reviendra aux réglages par défaut, effaçant tous les jumelages.

Comment connecter un capteur de mouvement supplémentaire ?

Appuyez sans relâcher le bouton de réglage de la sonnette pendant 3 secondes jusqu'au voyant orange ambré. Dans les 20 secondes, agitez la main ou bougez devant le détecteur de mouvement. La connexion est automatique.

Pourquoi la portée de la sonnette est-elle réduite ?

La portée peut être réduite par des structures métalliques (ex. encadrements de porte en uPVC). Assurez-vous que la sonnette et le bouton ne sont pas montés sur du métal. Des piles faibles ou le froid (moins de 5 °C) peuvent également diminuer la portée. Rapprochez les appareils ou remplacez les piles.

Le bouton-poussoir est-il étanche ?

Oui, le bouton-poussoir a réussi le test de résistance à la pluie UL1598, il peut donc être installé à l'extérieur. La sonnette elle-même n'est pas étanche et doit être placée à l'abri.

Que faire si la sonnette ne sonne pas ?

Vérifiez d'abord que les piles sont correctement installées (4 AA dans la sonnette, 1 CR2032 dans le bouton) et en respectant la polarité. Assurez-vous que la sonnette est à portée. Si le problème persiste, effectuez un nouveau jumelage (voir question sur le jumelage).

Combien de temps dure la garantie ?

La garantie limitée est d'un an à compter de la date d'achat par le consommateur, hors piles. Elle couvre les défauts de pièces et de main-d'œuvre. Pour faire valoir la garantie, contactez le service clientèle Resideo au 1-800-633-3991 ou retournez le produit avec la preuve d'achat.

MODE D'EMPLOI RDWL311A2000 HONEYWELL

© 2020 Resideo Technologies, Inc. Tous droits réservés.

La marque de commerce Honeywell Home est utilisée avec l'autorisation d'Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.

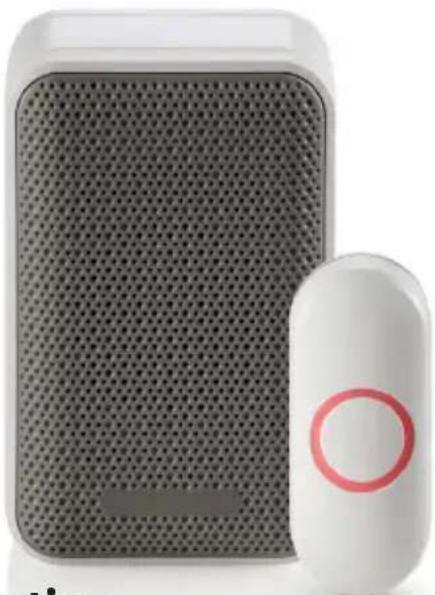

Guide d'installation et d'utilisation

Sonnette sans fil portative

Lire avant l'installation

Préparation

Vous trouverez dans la boîte

Support de montage de bouton-poussoir avec tampon adhésif

Pile CR2032

Vis à tête plate

Matériel requis pour l'installation

Tournevis cruciforme Tournevis normal Perceuse et foret de 6,3 mm (1/4 po)

4 piles alcalines AA

Le bouton-poussoir fourni avec ce nécessaire est préprogrammé pour fonctionner avec la sonnette. Si ce n'est pas le cas, consultez la section « Connexion d'un bouton-poussoir » à la page 12.

Aperçu

Suivez simplement ces quelques étapes simples :

1. Installez les piles.
2. Configurez la sonnette et vos préférences.
3. Installez la sonnette et le bouton-poussoir.

Sécurité

Avant de procéder à l'installation, veuillez prendre connaissance des mises en garde suivantes :

• Toujours suivre les conseils du fabricant lors de l'utilisation d'outils électriques et porter un équipement de protection approprié (i. e. lunettes de sécurité) en perçant des trous, etc.
• Avant de percer des trous dans les murs, vérifier la présence de câbles électriques ou de conduites d'eau cachées. L'utilisation d'un localisateur de conduites/de câbles est recommandée en cas de doute.

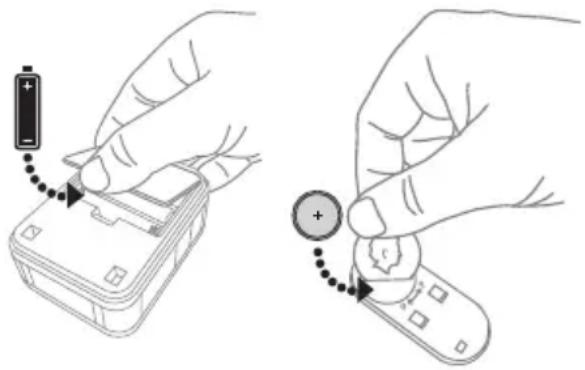

Installation des piles

1. Ouvrez le couvercle des piles et installez quatre piles alcalines AA.
2. Ouvrez le couvercle de la pile et installez la pile CR2032.

Configuration et fonctionnement

Appuyez sur le bouton-poussoir pour déterminer qu'il est jumelé avec la sonnette. La sonnette sonne. Si ce n'est pas le cas, consultez la section « Connexion d'un bouton-poussoir » à page 12.

Modification de la mélodie

Appuyez sur le bouton Musique pour modifier la mélodie de la sonnette.

À chaque fois que vous appuyez sur le bouton Musique, la mélodie change. Arrêtez d'appuyer sur le bouton Musique lorsque vous entendez la mélodie souhaitée:

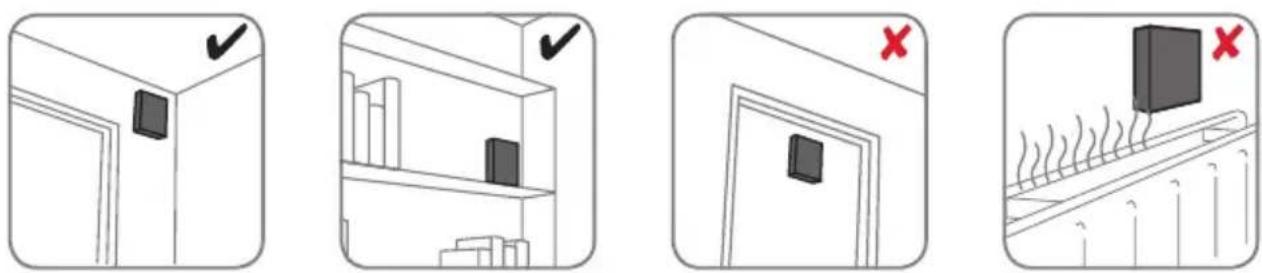

Choisissez un emplacement éloigné de toute source de chaleur ou d'un objet qui bouge (comme une porte). Si la sonnette n'est pas montée, choisissez un endroit où elle sera facile à entendre.

Installation de la sonnette

Si la sonnette n'est pas montée au mur, placez-la à un endroit désiré.

1. Posez la vis au mur à l'aide de l'ancrage fourni si nécessaire. Laissez sortir la vis du mur de 2 mm. Percez les trous de 6,3 mm (1/4 po) pour le point d'ancrage.
2. Suspendez la sonnette de porte sur la vis.

Installation du bouton-poussoir

1. Montez le support du bouton-poussoir à l'emplacement souhaité. Utilisez les vis ou
2. Enclenchez le bouton-poussoir sur le support de montage.

Remarque : Pour retirer le bouton-poussoir, utilisez un petit tournevis pour libérer la languette.

Accessoires

Vous pouvez connecter 2 accessoires à votre sonnette, y compris d'autres

boutons poussoirs, des capteurs d'ouverture de porte ou de fenêtre et des détecteurs de mouvement.

Si vous essayez de connecter plus que le nombre maximum d'accessoires, le voyant DEL latéral clignote en rouge.

Connexion d'un capteur de mouvement

1. Appuyez sans relâcher le bouton de réglage de la sonnette pendant trois secondes. Le voyant DEL latéral s'illumine en orange ambré.
2. Dans les 20 secondes après avoir appuyé sur le bouton de réglage, agitez la main ou faites un autre mouvement devant le détecteur de mouvement.

Connexion d'un bouton-poussoir

Suivez ces étapes pour modifier la mélodie d'une sonnette existante.

1. Appuyez sans relâcher le bouton de réglage de la sonnette pendant trois secondes. Le voyant DEL latéral s'illumine en orange ambré.
2. Appuyez sur le bouton-poussoir.
3. Dans les 12 secondes après avoir appuyé sur le bouton-poussoir, appuyez sur le bouton Musique pour sélectionner la mélodie du bouton-poussoir.

Vous pouvez configurer une mélodie secrète qui émet une sonnerie différente pour chaque bouton-poussoir. La mélodie secrète est déclenchée en appuyant rapidement trois fois sur le bouton-poussoir.

1. Appuyez rapidement trois fois sur le bouton-poussoir.
2. Dans les 12 secondes après avoir appuyé sur le bouton-poussoir, appuyez sur le bouton Musique pour sélectionner la sonnerie de la mélodie secrète.

Entretien

La sonnette et le bouton-poussoir ne nécessitent aucun entretien, excepté le remplacement périodique des piles.

Si vous utilisez une pile correcte, sa durée de vie devrait être d'environ :

• 2 ans maximum pour la sonnette; remplacer par quatre piles alcalines AA
• 2 ans maximum pour le bouton-poussoir; remplacer par une pile CR2032 au lithium

Alerte piles faibles

Lorsque les piles de la sonnette sont faibles, le voyant DEL latéral s'illumine.

Lorsque la pile du bouton-poussoir est faible, deux timbres sonores sont émis après la mélodie normale.

Réinitialisation

Ce processus supprime tous les jumelages, y compris le bouton-poussoir fourni avec cette sonnette :

1. Retirez le couvercle des piles.
2. Appuyez sans relâcher le bouton de réglage, et remettez de nouveau les piles simultanément.
3. La sonnette émet rapidement plusieurs timbres sonores et retourne à ses paramètres d'usine par défaut.

Caractéristiques techniques

Sonnette Bouton poussoir
Température de fonctionnement -5 °C à 40 °C (23 °F à 104 °F) -20 °C à 50 °C	(-4 °F à 122 °F)
ActivLinkTM Honeywell 916,8 MHz 916,8 MHz
Portée (champ ouvert) 76 m (250 pi) 76 m (250 pi)
Niveau sonore (typique) 80 dBA -
Puissance RF - <1,2W
Type de pile	Entrée : 4 piles alcalines AA de 1,5 V	CR2032
Durée de vie de la pile (5 activations/jour)	Jusqu'à 2 ans Jusqu'à 2 ans
Étanche à la pluie N/A		A réussi le test de résistance à la pluie UL1598.

Dépannage

Problème Résolution
La sonnette ne fonctionne pas	1. Assurez-vous que les piles correctes (4 piles alcaline AA, 1 pile CR2032) sont installées en respectant la polarité.2. La sonnette est peut-être hors portée. Essayez la sonnette ailleurs.3. Rebranchez la sonnette. Voir « Connexion d’un bouton-poussoir ».
Deux timbres sonores se font entendre après la mélodie normale	Remplacez la pile du bouton-poussoir par une pile CR2032 neuve.
Le voyant DEL latéral s’illumine.	Remplacez les piles de la sonnette avec quatre piles alcalines AA.
La portée est réduite	1. Les structures métalliques, y compris les encadrements de porte en uPVC, peuvent réduire la portée. Ne montez pas la sonnette ni le bouton-poussoir sur une structure métallique ou à proximité.2. Rapprochez la sonnette du bouton-poussoir.3. Des piles faibles réduiront la portée. Par temps froid (température inférieure à 5 °C [41 °F]), les piles peuvent nécessiter d’être remplacées plus souvent.

Pour obtenir de l'aide, veuillez visiter resideo.com ou composer le 1-800-633-3991.

MISE EN GARDE : Avant l'utilisation, s'assurer que les composants du produit n'ont pas été endommagés et qu'ils n'ont pas été soumis à l'eau ni à des températures élevées.

Règlement de la FCC

Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Ce dispositif ne doit pas causer d'interférences nuisibles et (2) ce dispositif doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement non souhaité.

Le bénéficiaire n'est pas responsable des changements et modifications non expressément approuvés par la partie responsable de la conformité. De telles modifications peuvent annuler le droit de l'utilisateur à utiliser l'équipement.

Cet équipement a été testé et est conforme aux limites des dispositifs numériques de Classe B, conformément à la Partie 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Il n'y a toutefois aucune garantie qu'une interférence ne se produira pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio et télévision, ce qui peut être déterminé en éteignant le dispositif et en le remettant en marche, il est recommandé à l'utilisateur de tenter de corriger l'interférence par l'une des mesures suivantes :

• Réorientez ou déplacez l'antenne réceptrice.
• Augmentez la séparation entre l'équipement et le récepteur.
• Branchez l'équipement dans la prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consultez le distributeur ou un technicien radio/TV compétent pour obtenir de l'aide.

Cet émetteur ne doit pas être co-placé ou fonctionnant en même temps qu'aucune autre antenne ou émetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 millimètres entre le radiateur et votre corps.

CAN ICES-3(b)/NMB-3(b)

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) il ne doit pas produire de brouillage et (2) l'utilisateur du dispositif doit être prêt à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

Le dispositif rencontre l'exemption des limites courantes d'évaluation dans la section 2.5 de RSS 102 et la conformité à l'exposition de RSS-102 rf. Utilisateurs peut obtenir l'information canadienne sur l'exposition et la conformité de rf.

Cet émetteur ne doit pas être co-placé ou fonctionner en même temps qu'aucune autre antenne ou émetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 millimètres entre le radiateur et votre corps.

L'utilisation de cet équipement est soumise aux deux conditions suivantes : (1) cet équipement ou cet appareil ne peut pas causer d'interférences dangereuses, et (2) cet équipement ou cet appareil doit accepter toute interférence reçue, notamment les interférences à l'origine d'un fonctionnement indésirable.

Garantie

Garantie limitée d'un an

Resideo garantit ce produit, à l'exception des piles, contre tout défaut de pièce ou de main-d'œuvre, durant une période d'un (1) an à partir de la date d'achat par le consommateur d'origine si le produit est utilisé et entretenu convenablement. En cas de défaillance ou de mauvais fonctionnement pendant la période de garantie, Resideo remplacera ou réparera le produit, à sa discrétion.

Si le produit est défectueux

(i) renvoyez-le avec la facture ou une autre preuve d'achat datée au lieu d'achat ; ou (ii) appelez le service à la clientèle de Resideo en composant le 1-800-633-3991. Le service à la clientèle déterminera si le produit doit être retourné à l'adresse suivante : Resideo Return Goods, 1985 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être expédié.

La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s'applique pas s'il est démontré par Resideo que la défaillance ou le mauvais fonctionnement sont dus à un endommagement du produit alors que le consommateur l'avait en sa possession.

La responsabilité exclusive de Resideo se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. RESIDEO N'EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D'UNE VIOLATION QUELCONQUE D'UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l'exclusion ou la restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s'appliquer.

CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR RESIDEO POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE D'UNE ANNÉE DE LA PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s'appliquer.

La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier d'une province à l'autre.

Pour toute question concernant la présente garantie, prière d'écrire aux Services à la clientèle de Resideo à l'adresse suivante : Resideo Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 ou composer le 1-800-63 3-39 91.

www.resideo.com

33-00185EFS -07 M. S. Rev. 03-20 | Imprimé aux États-Unis

© 2020 Resideo Technologies, Inc. Tous droits réservés.
