Caractéristiques techniques	Humidificateur à évaporation, capacité de 12 gallons par jour, compatible avec les systèmes de chauffage à air forcé.
Dimensions	Dimensions compactes pour une installation facile, poids léger.
Utilisation	Conçu pour maintenir un niveau d'humidité optimal dans les maisons, améliore le confort et la qualité de l'air.
Maintenance	Facile à nettoyer, filtre remplaçable, vérification régulière recommandée pour un fonctionnement optimal.
Sécurité	Équipé de dispositifs de sécurité pour éviter les débordements et les surchauffes.
Informations générales	Idéal pour les maisons de taille moyenne, fonctionnement silencieux, garantie du fabricant incluse.

FOIRE AUX QUESTIONS - HE120A1010 HONEYWELL

Quel type d'eau dois-je utiliser dans l'humidificateur HONEYWELL HE120A1010 ?

Utilisez de l'eau distillée ou déminéralisée pour éviter l'accumulation de minéraux et de dépôts dans l'appareil.

Comment puis-je nettoyer mon humidificateur HONEYWELL HE120A1010 ?

Éteignez l'appareil et débranchez-le. Retirez le réservoir d'eau et nettoyez-le avec un mélange de vinaigre et d'eau. Rincez soigneusement avant de le remettre en place.

Pourquoi mon humidificateur ne fonctionne pas ?

Vérifiez que l'appareil est correctement branché, que le réservoir d'eau est plein et qu'il n'y a pas de bouchons dans les sorties d'air.

À quelle fréquence dois-je changer le filtre de mon HONEYWELL HE120A1010 ?

Il est recommandé de changer le filtre tous les 1 à 3 mois, selon la fréquence d'utilisation et la qualité de l'eau utilisée.

Mon humidificateur fait du bruit, est-ce normal ?

Un léger bruit est normal pendant le fonctionnement, mais si le bruit est excessif, vérifiez qu'il est bien de niveau et qu'il n'y a pas d'obstructions.

Comment régler le niveau d'humidité de l'HONEYWELL HE120A1010 ?

Utilisez le bouton de réglage d'humidité sur le panneau de commande pour augmenter ou diminuer le niveau d'humidité souhaité.

Quel est le niveau d'humidité idéal pour une maison ?

Le niveau d'humidité idéal se situe généralement entre 30 % et 50 %. Utilisez un hygromètre pour vérifier le niveau d'humidité dans votre maison.

Que faire si l'humidificateur fuit ?

Assurez-vous que le réservoir est correctement installé et vérifiez qu'il n'y a pas de fissures. Si le problème persiste, contactez le service client.

L'humidificateur dégage une odeur désagréable, que dois-je faire ?

Cela peut être dû à un manque de nettoyage. Nettoyez le réservoir et le filtre. Si l'odeur persiste, envisagez de remplacer le filtre.

L'humidificateur HONEYWELL HE120A1010 est-il sécurisé pour les enfants ?

Oui, tant qu'il est utilisé selon les instructions du fabricant. Gardez l'appareil hors de portée des enfants et ne le laissez pas sans surveillance.

MODE D'EMPLOI HE120A1010 HONEYWELL

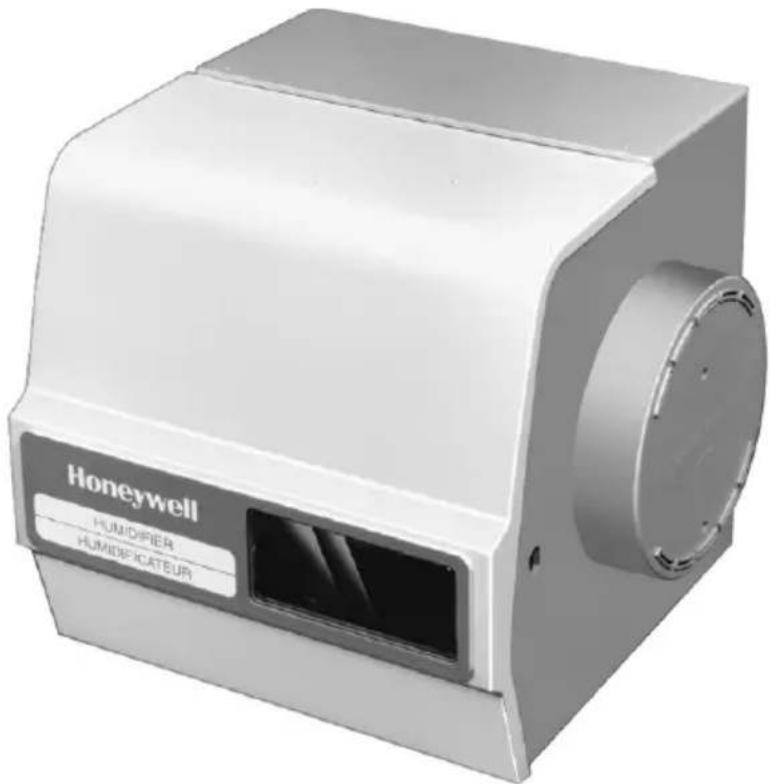

Humidificateur à dérivation à tambour HE120

GUIDE DU PROPRIÉTAIRE

Honeywell HUMIDIFIER HUMIDIFICATEUR

Contents

Fonctionnement de L'humidificateur .... 10

Utilisation de L'humidificateur 10

Entretien de L'humidificateur 11

Vérification de L'humidificateur 14

Dépannage de L'humidificateur 15

FONCTIONNEMENT DE L'HUMIDIFICATEUR

L'humidificateur Honeywell fonctionne selon le principe suivant : de la vapeur (eau évaporée) se forme lorsque l'air chaud passe sur une surface imbibée d'eau; en circulant, la vapeur fait augmenter l'humidité relative.

Le régulateur d'humidité surveille l'humidité relative et fait fonctionner l'humidificateur selon les besoins. L'humidificateur est muni d'un système d'alimentation qui distribue uniformément de l'eau sur un tampon. L'air sec et chaud de l'appareil de chauffage circule au-dessus du tampon et capte l'air humide pour le faire circuler dans la maison.

L'air humidifié semble plus chaud et il assure un meilleur confort; il est donc possible d'abaisser le point de consigne du thermostat et, ainsi, de diminuer les coûts de chauffage. Non seulement l'humidificateur assure plus grand confort, il permet de réaliser des économies d'énergie.

UTILISATION DE L'HUMIDIFICATEUR

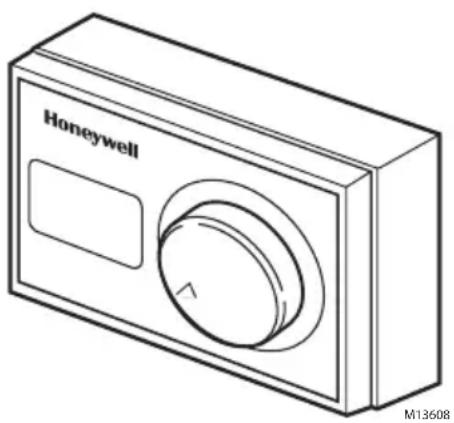

L'humidificateur Honeywell HE120 est commandé par un régulateur d'humidité qui est installé soit sur une gaine de retour d'air, soit sur un mur à l'intérieur d'une pièce utilisée. Pour régler le régulateur d'humidité, consulter l'échelle combinée de l'humidité relative et de la température à l'extérieur apposée sur le régulateur. Il faut tenir compte de la température à l'extérieur pour optimiser le degré d'humidité et réduire la condensation dans les fenêtres. Le tableau ci-dessous peut également servir à choisir le réglage recommandé.

Température à l'extérieur	Réglage recommandé	Température à l'extérieur	Réglage recommandé
-29 °C (-20 °F)	Bas -12 °C (+10 °F)	Moyen
-23 °C (-10 °F)	Bas -7 °C (+20 °F)	Élevé
-18 °C (0 °F)	Moyen Supérieure à -7 °C (20 °F)	Élevé

REMARQUE : Lorsque la température à l'extérieur diminue, le point de consigne du régulateur d'humidité doit être abaissé pour tenir compte des effets du point de rosée. Ces réglages permettent de réduire l'accumulation de condensation et de glace dans les fenêtres et ailleurs dans la maison.

Certaines activités comme la cuisson, les douches et le séchage des vêtements peuvent produire une humidité excessive dans les fenêtres.

REMARQUE : Si cette condition persiste plus de quelques heures, régler le régulateur d'humidité à la valeur la plus basse de façon à arrêter l'humidificateur. S'il n'y a aucun changement, il faudrait aérer la maison pour en chasser l'humidité.

ENTRETIEN DE L'HUMIDIFICATEUR

L'entretien régulier de l'humidificateur en prolonge la durée de vie tout en rendant la maison plus confortable. La fréquence de nettoyage varie selon la qualité de l'eau.

L'humidificateur peut fonctionner avec de l'eau dure ou de l'eau douce. Cependant, l'eau dure laisse des dépôts minéraux plus difficiles à nettoyer que ceux que laisse l'eau douce.

Nettoyage de l'humidificateur (Intervalle de un à trois mois, selon la qualité de l'eau)

MISE EN GARDE

Risques liés au courant électrique Peut causer des chocs électriques et des dommages à l'équipement Couper l'alimentation électrique et l'alimentation en eau avant d'installer l'appareil ou d'en faire l'entretien.

IMPORTANT

Ne jamais lubrifier l'une ou l'autre des parties de l'humidificateur

Pour nettoyer l'humidificateur, suivre les étapes ci-dessous :

1. Couper l'alimentation électrique et l'alimentation en eau.
2. Enlever le couvercle de l'humidificateur en soulevant le bas du couvercle vers le haut.
3. Soulever l'arbre par l'extrémité du roulement de l'arbre du tambour et le dégager en le faisant glisser à l'extérieur de l'accouplement moteur pour retirer le tambour. Voir la figure 1.

REMARQUE : Il y a une certaine résistance sur l'arbre du tambour jusqu'au moment du déclic.

1. Retirer le tambour de l'appareil.

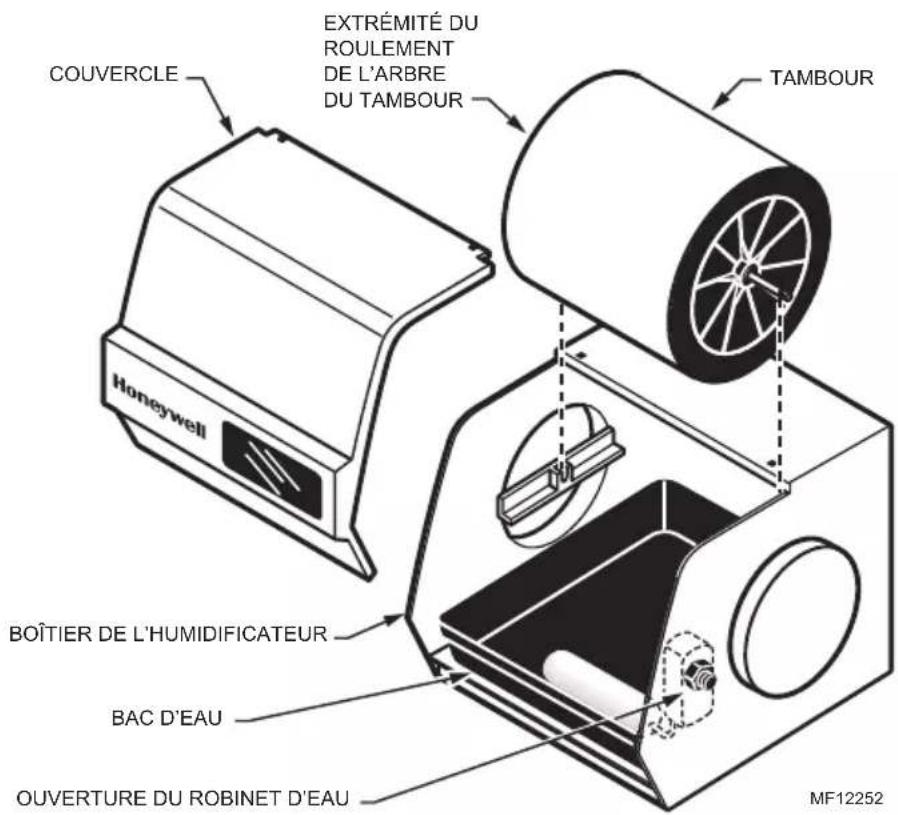

COUVERCLE EXTRÉMITÉ DU ROULEMENT DE L'ARBRE DU TAMBOUR TAMBOUR Honeywell BOÎTIER DE L'HUMIDIFICATEUR BAC D'EAU OUVERTURE DU ROBINET D'EAU MF12252

Fig. 1. Enlèvement de l'ensemble entraînement.

1. Prendre le siège en caoutchouc du robinet entre le pouce et l'index et le soulever pour l'enlever. Le siège de robinet est monté à l'intérieur de l'humidificateur, à l'ouverture du robinet. Voir la figure 2.

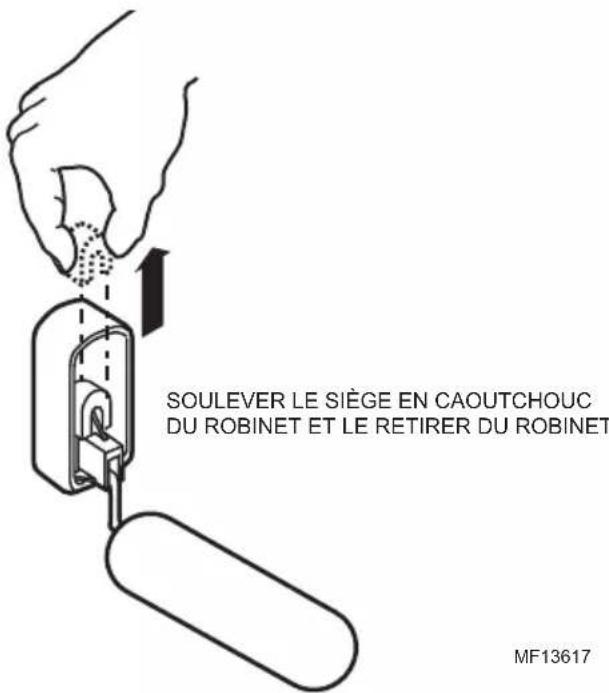

SOULEVER LE SIÈGE EN CAOUTCHOUÇ DU ROBINET ET LE RETIRER DU ROBINET MF13617

Fig. 2. Ensemble flotteur du robinet.

1. Soulever le flotteur et enlever le bac d'eau.

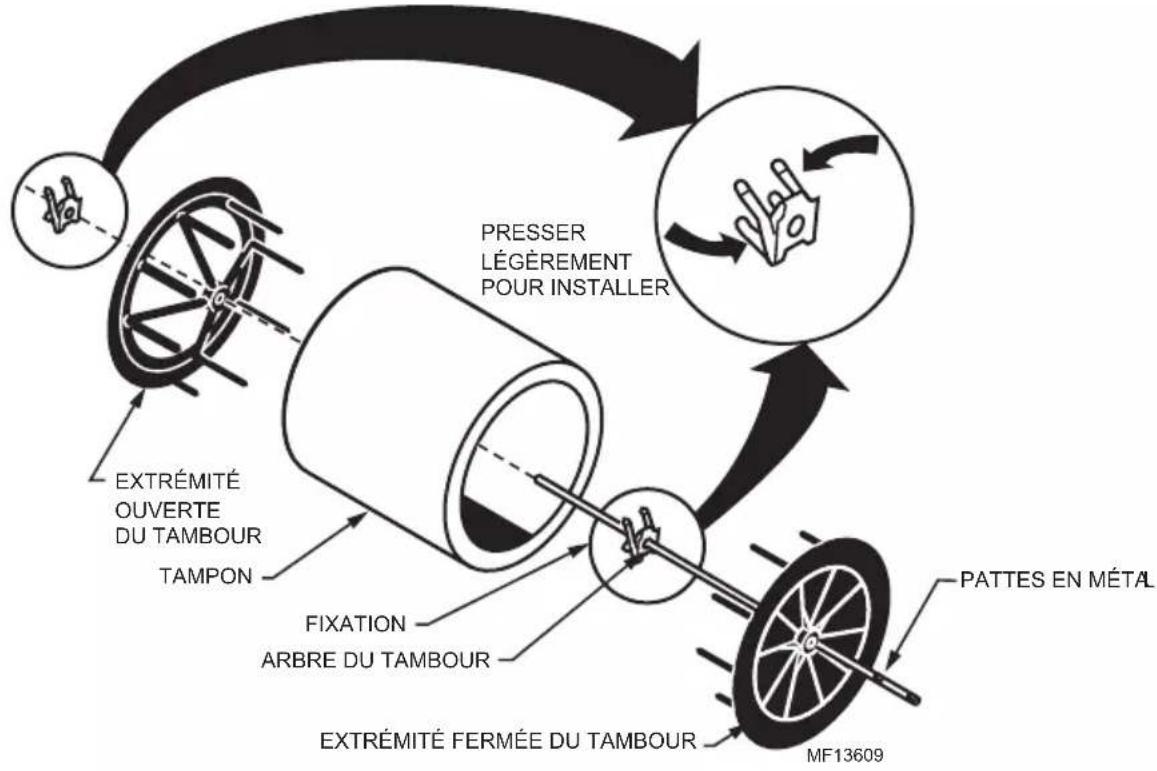

2. Pour désassembler le tambour, consulter l'illustration de la figure 3.

Fig. 3. Ensemble tambour.

1. Nettoyer toutes les parties de l'humidificateur avec une solution à part égale de vinaigre (ou de nettoyant pour humidificateur) et d'eau. Faire tremper toute la nuit pour éliminer les dépôts tenaces.
   REMARQUE : Remplacer le tampon par un nouveau tampon d'humidificateur Honeywell (pièce HC12A1015) une fois par année. La fréquence réelle de remplacement dépend de la qualité de l'eau.
2. Une fois les pièces de l'humidificateur nettoyées, les remonter dans l'ordre inverse suivi aux étapes 1 à 7.
   REMARQUE : S'assurer que l'arbre du tambour est bien engagé. Un clic doit se faire entendre.
3. Vérifier le bon fonctionnement de l'humidificateur en suivant les étapes décrites à la section Vérification de l'humidificateur.

Début de la saison d'humidification

Remplacer le tampon de l'humidificateur par un nouveau tampon Honeywell (pièce HC12A1015) au début de la saison de chauffage. Pour remplacer le tampon et vérifier le fonctionnement de l'humidificateur, se reporter aux instructions de nettoyage.

Fin de la saison d'humidification

Nettoyer l'humidificateur à la fin de la saison de chauffage et l'arrêter. Suivre les instructions de nettoyage (étapes 1 à 9) pour arrêter l'appareil à la fin de la saison.

IMPORTANT

S'assurer que l'appareil est hors tension et que le réservoir d'eau est vide.

Absence prolongée

Au moment de s'absenter pour une longue période, fermer l'alimentation en eau et mettre le régulateur d'humidité en position arrêt. Au retour, ouvrir l'alimentation en eau et régler le régulateur d'humidité.

VÉRIFICATION DE L'HUMIDIFICATEUR

Lors du démarrage pour l'hiver ou lors d'un entretien, vérifier le fonctionnement de l'humidificateur en suivant les étapes ci-dessous :

1. Ouvrir l'alimentation électrique et l'alimentation en eau.
2. Ouvrir la dérivation, s'il y en a une.
3. Vérifier le niveau de l'eau dans le bac. Le niveau devrait être de 3,5 cm (1 3/8 po).

REMARQUE : Tourner la vis de réglage du robinet, à l'intérieur de l'humidificateur dans le sens horaire pour réduire le nouveau de l'eau et dans le sens antihoraire pour augmenter le niveau de l'eau.

1. Mettre le régulateur d'humidité au réglage le plus élevé.
2. Vérifier si le tampon de l'humidificateur tourne.
3. Remettre le thermostat et le régulateur d'humidité au réglage de confort.

DÉPANNAGE DE L'HUMIDIFICATEUR

Problème À vérifier À faire
Humidité faible	Le ventilateur de l'appareil de chauffage ne fonctionne pas.	Réenclencher le disjoncteur ou vérifier si le fusible est grillé.Vérifier si l'appareil de chauffage est alimenté en électricité.Vérifier toutes les connexions électriques externes.Vérifier le réglage du régulateur d'humidité.Appeler un entrepreneur en chauffage.
	Renouvellement rapide de l'air.Courants d'air (l'air froid est sec et accroît la charge de l'humidificateur).	Garder les portes et les fenêtres fermées.Fermer le registre du foyer quand il n'est pas utilisé.Faire fonctionner le moins possible les ventilateurs de reprise.Sceller le contour des portes et des fenêtres.
Humidité élevée	Condensation sur les murs.	Arrêter le régulateur d'humidité et couper l'alimentation en eau jusqu'à ce que la condensation soit complètement évaporée.
	Condensation élevée dans les fenêtres.	Régler le régulateur d'humidité suffisamment bas pour éliminer la condensation causée par les bains, le lavage des planchers, la cuisson, etc. Si l'humidité persiste, augmenter la ventilation.

GARANTIE LIMITÉE

Honeywell garantit que ce produit est exempt de tout vice de fabrication ou de matière dans la mesure où il en est fait une utilisation et un entretien convenables et ce, pour une période de un an à partir de la première date d'achat par le consommateur. En cas de défectuosité ou de mauvais fonctionnement pendant la période de garantie, Honeywell réparera ou remplacera ledit produit (au choix de Honeywell) dans un délai raisonnable.

Si le produit est défectueux, le consommateur doit le retourner au magasin où il a été acheté, en y joignant la facture ou une preuve d'achat.

La présente garantie ne couvre pas les frais d'installation et de retrait de ce produit. La présente garantie ne s'appliquera pas s'il est démontré par Honeywell que la défectuosité ou le mauvais fonctionnement du produit est attribuable à un endommagement du produit alors que le consommateur l'avait en sa possession.

La responsabilité de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. HONEYWELL N'ASSUME AUCUNE RESPONSABILITÉ POUR QUELQUE DOMMAGE INDIRECT QUE CE SOIT RÉSULTANT D'UNE VIOLATION QUELCONQUE D'UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT. Certains territoires et provinces ne permettent pas l'exclusion ou la restriction des dommages indirects et, par conséquent, la présente restriction peut ne pas s'appliquer.

LA PRÉSENTE GARANTIE TIENT LIEU DE TOUTES LES AUTRES GARANTIES, EXPRESSES OU TACITES, ET LES GARANTIES DE VALEUR MARCHANDE ET DE CONFORMITÉ À UNE FIN PARTICULIÈRE SONT PAR LES PRÉSENTES EXCLUES APRÈS LA PÉRIODE DE UN AN DE LA PRÉSENTE GARANTIE. Certains territoires et provinces ne permettent pas l'exclusion ou la restriction des dommages indirects et, par conséquent, la présente restriction peut ne pas s'appliquer.

La présente garantie donne au consommateur des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province ou le territoire.

Pour tout renseignement concernant cette garantie, veuillez écrire à Honeywell Customer Relations, 1985 Douglas Dr. N MN10-1461, Golden Valley, MN 55422 ou téléphonez au 1 800 468-1502, du lundi au vendredi entre 7 h et 17 h 30, heure du Centre. Au Canada, veuillez écrire à Honeywell Limitée-Honeywell Limited, 35 Dynamic Dr., ON15, Toronto (Ontario) M1V 4Z9.
