304302 - Niveau laser Brandson - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 304302 Brandson au format PDF.
| Marque | Brandson |
| Modèle | 304302 |
| Catégorie | Niveau laser |
| Type de laser | 635 ± 5 nm, rouge, classe 2 (IEC/EN60825-1/2014) |
| Alimentation | 2 piles AA 1,5 V CC |
| Précision de nivellement | ±4,5 mm / 15 m |
| Précision horizontale / verticale | ±4,5 mm / 15 m |
| Portée de travail (ligne) | 15 m |
| Plage d’auto-nivellement | 4° ± 1° |
| Puissance de sortie | < 1 mW |
| Température de service | -10 °C à +50 °C |
| Indice de protection | IP54 |
| Couleur du laser | Rouge |
| Modes de fonctionnement | Auto-nivellement (déverrouillé) et manuel (verrouillé) |
| Modes d’affichage | Ligne horizontale, ligne verticale ou croix |
| Mode extérieur (luminosité renforcée) | Oui, commutable (clignotement 5 fois) |
| Fixation | 1/4 de pouce (20 filets) pour trépied |
| Contenu de la livraison | Laser en croix, mode d’emploi |
| Entretien | Nettoyer avec un chiffon sec et doux, pas de produits agressifs |
| Sécurité | Ne pas regarder le faisceau, ne pas orienter vers des personnes ou animaux, laser classe 2 |
| Recyclage | Ne pas jeter aux ordures ménagères, suivre la directive DEEE (numéro de registre DE 67896761) |
FOIRE AUX QUESTIONS - 304302 Brandson
Questions des utilisateurs sur 304302 Brandson
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Niveau laser au format PDF gratuitement ! Retrouvez votre notice 304302 - Brandson et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 304302 de la marque Brandson.
MODE D'EMPLOI 304302 Brandson

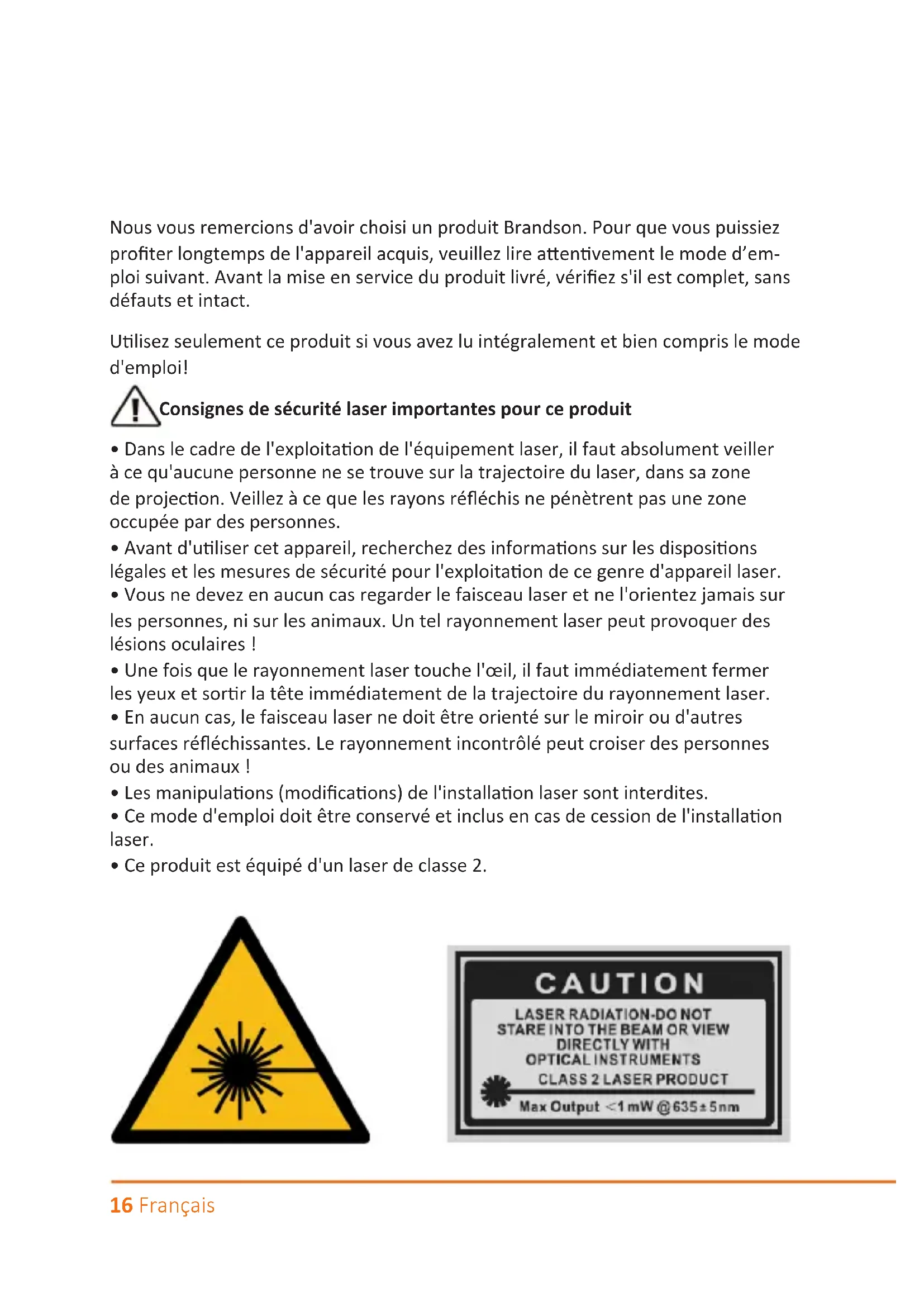

Nous vous remercions d'avoir choisi un produit Brandson. Pour que vous puissiez profiter longtemps de l'appareil acquis, veuillez lire attentivement le mode d'emploi suivant. Avant la mise en service du produit livré, vérifiez s'il est complet, sans défauts et intact.
Utilisez seulement ce produit si vous avez lu intégralement et bien compris le mode d'emploi!
Consignes de sécurité laser importantes pour ce produit
- Dans le cadre de l'exploitation de l'équipement laser, il faut absolument veiller à ce qu'aucune personne ne se trouve sur la trajectoire du laser, dans sa zone de projection. Veillez à ce que les rayons réfléchis ne pénètrent pas une zone occupée par des personnes.
- Avant d'utiliser cet appareil, recherchez des informations sur les dispositions légales et les mesures de sécurité pour l'exploitation de ce genre d'appareil laser.
- Vous ne devez en aucun cas regarder le faisceau laser et ne l'orientez jamais sur les personnes, ni sur les animaux. Un tel rayonnement laser peut provoquer des lésions oculaires !
- Une fois que le rayonnement laser touche l'œil, il faut immédiatement fermer les yeux et sortir la tête immédiatement de la trajectoire du rayonnement laser.
- En aucun cas, le faisceau laser ne doit être orienté sur le miroir ou d'autres surfaces réfléchissantes. Le rayonnement incontrôlé peut croiser des personnes ou des animaux !
- Les manipulations (modifications) de l'installation laser sont interdites.
- Ce mode d'emploi doit être conservé et inclus en cas de cession de l'installation laser.
- Ce produit est équipé d'un laser de classe 2.
1. Contenu de la livraison
- Laser en croix
- Mode d'emploi
- Caractéristiques techniques
| Tension de service 2x piles AA 1,5 V CC | |
| Précision de nivellement ±4,5 mm / 15 m | |
| Précision horizontale / verticale ±4,5 mm / 15 m | |
| Nivellement / Plage de compensation | 4^ ± 1^ |
| Distance de travail (ligne) 15 m | |
| Puissance lumineuse/ Puissance de sortie | <1 mW @635±5 nm |
| Température de service -10 °C - +50 °C | |
| Couleur laser Rouge | |
| Classe laser Classe 2 (IEC/EN60825-1/2014) | |
| Type laser 635 ± 5 nm | |
| Type de protection IP54 | |
| Caractéristiques | Détectable par interrupteur coulissantUnité laser en oscillation libreLigne croiséeStabilisateurs axiaux |
- Particularités du produit
| 1 Touche mode ON/OFF |
| 2 Interrupteur de verrouillage / Power ON |
| 3 Unité laser |
| 4 Compartiment à piles |
| 5 Fixation 1/4 pouces (“)-20 |
4. Mise en service
Sortez l'appareil de l'emballage et retirez tout matériau d'emballage. Insérez deux piles de type AA 1,5 Volts dans le compartiment à piles de l'appareil. Faites attention à une polarité correcte des contacts. Fermez le compartiment à piles. L'appareil est opérationnel.
Indications générales
- En appuyant brièvement sur la touche mode ON/OFF l'appareil se met en position verrouillée. Le laser clignote toutes les 5 secondes.
- En appuyant et en maintenant enfoncée la touche ON/OFF/Modus pendant env. 2-3 secondes, l'appareil s'éteint. Il ne peut être éteint qu'en position verrouillée.
- En faisant coulisser l'interrupteur de verrouillage en position déverrouillée, il s'éteint automatiquement. L'appareil se trouve alors en mode auto-nivellement.
- Appuyez à nouveau sur la touche mode ON/OFF pour commuter entre les modes disponibles.
- Prenez toujours soin de mettre l'interrupteur de verrouillage à la position correspondante jusqu'à la butée.
Mode auto-nivellement
- Ce mode est activé lorsque l'appareil est « déverrouillé » à la position de l'interrupteur de déverrouillage. Le balancier avec le laser se balance et garde l'équilibre pour représenter une ligne droite si possible.
Attention ! Si vous faites trop basculer l'appareil et qu'il n'est plus possible de garantir une ligne droite, le laser se met à clignoter en permanence.
Mode manuel
- Le mode manuel est activé lorsque l'interrupteur de verrouillage se trouve en position « verrouillée » pour positionner l'appareil à différents angles et projeter des lignes droites. Le rayon laser clignote toutes les 5 secondes.
Standard
Est activé dès que l'appareil est mis en marche.
Extérieur
Pour augmenter la luminosité du laser, l'appareil doit se trouver en position « déverrouillée ». La luminosité du laser est commutable en appuyant et en maintenant enfoncée la touche mode ON/OFF pendant 2 secondes. Tous les rayons lasers affichés clignotent rapidement 5 fois pour avertir l'utilisateur.
Le mode extérieur est désactivé en rappuyant et en maintenant à nouveau enfoncée la touche mode ON/OFF pendant 2 secondes. L'utilisateur est à nouveau averti par cinq clignotements.
La luminosité du laser reste inchangée même si la position de l'interrupteur de verrouillage est changée.
Remarque : Le mode pour l'extérieur permet d'utiliser le détecteur laser dans des environnements encore plus lumineux ou à des plus grandes distances de travail.
Modes d'affichage du laser
En appuyant sur la touche « mode ON/OFF » vous pouvez commuter entre les différents modes d'affichage. Vous avez la possibilité de faire afficher la ligne horizontale, la ligne verticale ou les deux lignes.
5. Consignes de sécurité et clause de non responsabilité
N'essayez jamais d'effectuer des travaux de réparation ou des transformations de votre propre chef sur l'appareil. Évitez le contact avec les tensions du secteur. L'appareil n'est hors tension que lorsqu'il est débranché de la prise. L'utilisation de l'appareil en plein air est interdite. Veuillez donc l'utiliser uniquement dans des zones sèches. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil impérativement éloigné de températures élevées.
N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages éventuels. L'appareil ne devrait pas être utilisé s'il a reçu un coup ou a été autrement endommagé.
Veuillez respecter également les dispositions et restrictions nationales. N'utilisez pas l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi. Ce produit n'est pas un jouet.
Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.
Cet appareil ne doit en aucun cas être orienté sur le soleil. Cet appareil ne doit en aucun cas être utilisé sur une échelle. Assurez-vous de toujours vous placer sur un support solide. Ne plongez pas l'appareil dans l'eau. Pour le nettoyage, utilisez exclusivement un tissu sec et doux. Les produits de nettoyage agressifs ne doivent en aucun cas être utilisés !
6. Informations sur la mise au rebut de vos appareils
Les appareils électriques et électroniques ne doivent pas, selon la directive européenne DEEE, être jetés dans les ordures ménagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrecte.
Vous êtes, en tant que consommateur en vertu de la loi allemande sur les équipements électriques et électroniques (ElektroG), obligé de retourner gratuitement
les appareils électriques et électroniques à la fin de leur durée de vie au fabricant, au point de vente ou dans des points de collecte publique prévus à cet effet. Les détails sont réglés par le droit national correspondant. Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usagés, vous apportez une contribution importante à la protection de l'environnement.
Directive DEEE : 2012/19/UE DEEE Numéro de registre : DE 67896761
La société WD Plus GmbH déclare par la présente que l'appareil 304302/20200113NB102 est conforme aux exigences fondamentales et aux autres dispositions pertinentes de la directive. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
