304302 - Laserwasserwaage Brandson - Kostenlose Bedienungsanleitung

Marke	Brandson
Modell	304302
Kategorie	Lasernivelliergerät
Lasertyp	635 ± 5 nm, rot, Klasse 2 (IEC/EN60825-1/2014)
Stromversorgung	2 AA-Batterien 1,5 V DC
Nivelliergenauigkeit	±4,5 mm / 15 m
Horizontale / vertikale Genauigkeit	±4,5 mm / 15 m
Arbeitsbereich (Linie)	15 m
Selbstnivellierbereich	4° ± 1°
Ausgangsleistung	< 1 mW
Betriebstemperatur	-10 °C bis +50 °C
Schutzart	IP54
Laserfarbe	Rot
Betriebsmodi	Selbstnivellierend (entriegelt) und manuell (verriegelt)
Anzeigemodi	Horizontale Linie, vertikale Linie oder Kreuz
Außenmodus (erhöhte Helligkeit)	Ja, umschaltbar (5-maliges Blinken)
Befestigung	1/4 Zoll (20 Gewinde) für Stativ
Lieferumfang	Kreuzlinienlaser, Bedienungsanleitung
Pflege	Mit einem trockenen, weichen Tuch reinigen, keine aggressiven Reinigungsmittel
Sicherheit	Nicht in den Strahl blicken, nicht auf Personen oder Tiere richten, Laser Klasse 2
Entsorgung	Nicht im Hausmüll entsorgen, WEEE-Richtlinie beachten (Register-Nr. DE 67896761)

Häufig gestellte Fragen - 304302 Brandson

Wie schalte ich den Lasernivellierer Brandson 304302 ein?

Drücken Sie kurz die Mode ON/OFF-Taste, um das Gerät im verriegelten Modus einzuschalten (der Laser blinkt alle 5 Sekunden). Zum Ausschalten halten Sie die Taste 2-3 Sekunden gedrückt.

Wie aktiviere ich die Selbstnivellierung?

Schieben Sie den Verriegelungsschalter in die Position entriegelt. Das Gerät schaltet sich aus und dann automatisch wieder ein, und zwar im Selbstnivelliermodus. Das Pendel stabilisiert den Laser, sodass eine gerade Linie projiziert wird.

Was bedeutet ein dauerhaftes Blinken des Lasers?

Wenn das Gerät über seinen Selbstnivellierbereich (4° ± 1°) geneigt ist, blinkt der Laser dauerhaft, um anzuzeigen, dass er keine gerade Linie mehr garantieren kann. Stellen Sie das Gerät auf eine ebenere Fläche.

Wie wechsle ich in den manuellen Modus?

Stellen Sie den Verriegelungsschalter auf die Position verriegelt. Der Laser blinkt alle 5 Sekunden. Sie können das Gerät nun in verschiedenen Winkeln neigen, um gerade Linien zu projizieren.

Wie wechsle ich zwischen den Anzeigemodi (horizontal, vertikal, Kreuz)?

Drücken Sie die Mode ON/OFF-Taste, um durch die Modi zu blättern: horizontale Linie, vertikale Linie, dann beide (Kreuz).

Wie verwende ich den Außenmodus, um die Helligkeit zu erhöhen?

Stellen Sie den Schalter auf die entriegelte Position, halten Sie dann die Mode ON/OFF-Taste 2 Sekunden lang gedrückt. Der Laser blinkt 5 Mal zur Bestätigung. Dieser Modus ermöglicht die Verwendung eines Laserdetektors in heller Umgebung.

Welche Batterien verwenden und wie wechseln?

Verwenden Sie zwei AA-Batterien mit 1,5 V. Öffnen Sie das Batteriefach, legen Sie die Batterien unter Beachtung der Polarität ein, und schließen Sie es wieder. Das Gerät ist dann betriebsbereit.

Wie genau ist das Lasernivelliergerät?

Die horizontale und vertikale Nivelliergenauigkeit beträgt ±4,5 mm auf eine Entfernung von 15 Metern.

Kann das Gerät auf einem Stativ befestigt werden?

Ja, das Gerät verfügt unter der Befestigung über ein 1/4-Zoll (20)-Gewinde, das mit den meisten Standardstativen kompatibel ist.

Wie reinige und pflege ich das Lasernivelliergerät?

Verwenden Sie ausschließlich ein trockenes, weiches Tuch. Verwenden Sie niemals aggressive Reinigungsmittel. Tauchen Sie das Gerät nicht in Wasser.

BEDIENUNGSANLEITUNG 304302 Brandson

Mod.-Nr.: 304302/20200113NB102

Vielen Dank, dass Sie sich für ein Produkt von Brandson entschieden haben. Damit Sie lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Bedienungsanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

Verwenden Sie dieses Produkt nur, wenn Sie die Bedienungsanleitung vollständig gelesen und verstanden haben!

Wichtige Laser-Sicherheitshinweise für dieses Produkt

• Beim Betrieb von Lasereinrichtungen ist darauf zu achten, dass der Laserstrahl des Gerätes so geführt wird, dass sich keine Personen im Projektionsbereich befinden. Achten Sie darauf, dass keine reflektierten Strahlen in den Aufenthaltsbereich von Personen gelangen.
• Informieren Sie sich, bevor Sie dieses Gerät benutzen, über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derartigen Lasergerätes.
• Blicken Sie auf keinen Fall in den Laserstrahl und richten Sie diesen nie auf Personen oder Tiere. Eine derartige Laserstrahlung kann zu Augenverletzungen führen!
• Sobald Laserstrahlung auf das Auge trifft, sind die Augen unverzüglich zu schließen und der Kopf muss in diesem Fall sofort aus dem Laserstrahl bewegt werden.
• Richten Sie den Laserstrahl in keinem Fall auf Spiegel oder andere reflektierende Flächen. Der unkontrollierte Strahl kann Personen oder Tiere treffen!
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Diese Bedienungsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.
• Dieses Produkt ist mit einem Laser der Klasse 2 ausgestattet.

• Kreuzlinienlaser
  • Bedienungsanleitung

• Technische Daten

Betriebsspannung 2x 1,5V DC AA Batterien
Nivelliergenauigkeit ±4,5 mm / 15 m
Horizontale / Vertikale Genauigkeit ±4,5 mm / 15 m
Nivellierung / Kompensations-bereich	4°±1°
Arbeitsabstand (Linie) 15 m
Lichtleistung / Ausgangsleistung <1mW @635±5nm
Betriebstemperatur -10°C - +50°C
Laserfarbe Rot
Laserklasse Klasse 2 (IEC/EN60825-1/2014)
Laser-Typ 635 ± 5 nm
Schutzart IP54
Features	Feststellbar per SchiebeschalterFrei schwingende LasereinheitKreuzlinieAchsen-Stabilisatoren

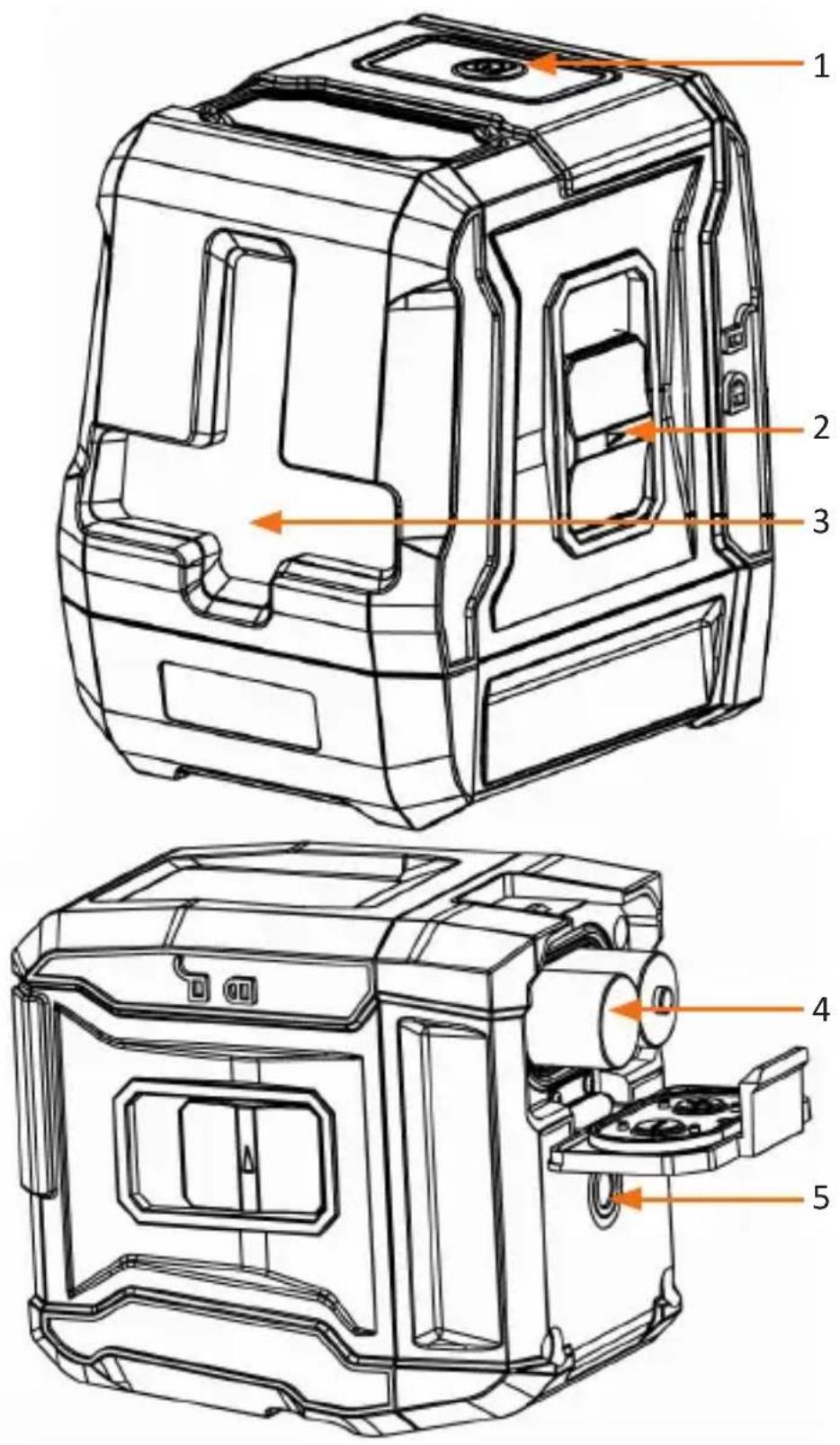

1. Produkt-Details


1 ON/OFF/Modus-Taste

2 Verriegelungsschalter / Power ON

3 Lasereinheit

4 Batteriefach

5 1/4 Zoll (“)-20 Befestigung

4. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Legen Sie zwei 1,5V AA Batterien in das Batteriefach des Gerätes ein. Achten Sie auf eine korrekte Polung der Kontakte. Schließen Sie das Batteriefach. Das Gerät ist betriebsbereit.

Allgemeine Hinweise

• Mit einem kurzen Druck auf die ON/OFF/Modus-Taste wird das Gerät in der verriegelten Position eingeschaltet. Der Laser blinkt alle 5 Sekunden.
• Durch ein ca. 2-3 sekündiges Drücken und Halten der ON/OFF/Modus-Taste lässt sich das Gerät ausschalten. Es kann nur in der verriegelten Position ausgeschaltet werden.
• Wenn Sie den Verriegelungsschalter in die entriegelte Position schieben, schaltet es sich automatisch ein. Das Gerät befindet sich dann im selbstnivellierenden Modus.
• Drücken Sie wiederholt auf die ON/OFF/Modus-Taste, um durch die verfügbaren Modi zu schalten.
• Achten Sie stets darauf, den Verriegelungsschalter bis zum Anschlag in die entsprechende Position zu bewegen.

Selbstnivellierungs-Modus

- Dieser Modus wird aktiviert, wenn das Gerät in der Verriegelungsschalterposition „entriegelt“ ist. Das Pendel mit dem Laser schwingt und behält so die Balance, um eine möglichst gerade Linie darzustellen.

Achtung! Wenn Sie das Gerät zu weit kippen und keine gerade Linie mehr gewährleistet werden kann, fängt der Laser dauerhaft an zu blinken.

Manueller Modus

- Der manuelle Modus Ist aktiviert, wenn sich der Verriegelungsschalter in der Position „verriegelt“ befindet, um das Gerät in verschiedenen Winkeln zu positionieren und gerade Linien zu projizieren. Der Laserstrahl blinkt alle 5 Sekunden.

Helligkeitsmodi

Standard

Wird aktiviert, sobald das Gerät eingeschaltet wird.

Außenbereich

Um die Laser in der Helligkeit zu erhöhen, muss sich das Gerät in der Position „entriegelt“ befinden. Durch ein 2-sekündiges Drücken und Halten der ON/OFF/Modus-Taste wird die Helligkeit des Lasers umgeschaltet. Alle angezeigten Laserstrahlen blinken 5-mal schnell auf, um den Benutzer zu warnen.

Ein weiteres 2-sekündiges Drücken und Halten der ON/OFF/Modus-Taste deaktiviert den Außenbereich-Modus. Der Benutzer wird erneut durch ein fünfmaliges Blinken gewarnt.

Die Helligkeit des Lasers bleibt bei einer Veränderung der Position des Verriegelungsschalters gleich.

Hinweis: Der Modus für den Außenbereich ermöglicht den Einsatz des Laserdetektors in noch helleren Umgebungen oder bei größeren Arbeitsabständen.

Laser-Anzeigemodi

Durch Drücken der "ON/OFF/Modus-Taste können Sie die verschiedenen An- zeigemodi durchschalten. Sie haben die Möglichkeit die waagerechte Linie, die senkrechte Linie, oder beide Linien anzeigen zu lassen.

5. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie eigenständig Reparaturen oder Umbauten an dem Gerät vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie sie daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist.

Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug.

Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

Zielen Sie in keinem Fall mit diesem Gerät in die Sonne. Verwenden Sie dieses Gerät in keinem Fall auf einer Leiter. Stellen Sie sicher, dass Sie stets auf einem festen Untergrund stehen. Tauchen Sie das Gerät nicht in Wasser. Benutzen Sie zur Reinigung ausschließlich ein weiches trockenes Tuch. Verwenden Sie in keinem Fall aggressive Reinigungsmittel.

6. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinienichtmitdem Hausmüllentsorgtwerden. DerenBestandteilemüssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 304302/20200113NB102 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
