| Marca | Brandson |
| Modello | 304302 |
| Categoria | Livello laser |
| Tipo di laser | 635 ± 5 nm, rosso, classe 2 (IEC/EN60825-1/2014) |
| Alimentazione | 2 batterie AA 1,5 V CC |
| Precisione di livellamento | ±4,5 mm / 15 m |
| Precisione orizzontale / verticale | ±4,5 mm / 15 m |
| Portata di lavoro (linea) | 15 m |
| Campo di autolivellamento | 4° ± 1° |
| Potenza di uscita | < 1 mW |
| Temperatura di esercizio | -10 °C a +50 °C |
| Grado di protezione | IP54 |
| Colore del laser | Rosso |
| Modalità operative | Autolivellamento (sbloccato) e manuale (bloccato) |
| Modalità di visualizzazione | Linea orizzontale, linea verticale o croce |
| Modalità esterna (luminosità potenziata) | Sì, commutabile (lampeggio 5 volte) |
| Attacco | 1/4 di pollice (20 filetti) per treppiede |
| Contenuto della confezione | Livello laser a croce, manuale d'uso |
| Manutenzione | Pulire con un panno asciutto e morbido, non usare prodotti aggressivi |
| Sicurezza | Non guardare il fascio, non dirigere verso persone o animali, laser classe 2 |
| Smaltimento | Non smaltire nei rifiuti domestici, seguire la direttiva RAEE (numero di registro DE 67896761) |
Domande frequenti - 304302 Brandson
Domande degli utenti su 304302 Brandson
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Livella laser in formato PDF gratuitamente! Trova il tuo manuale 304302 - Brandson e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 304302 del marchio Brandson.
MANUALE UTENTE 304302 Brandson
Grazie per aver scelto un prodotto di Brandson. Per utilizzare con soddisfazione e a lungo l'apparecchio acquistato, si prega di leggere attentamente le seguenti istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.
Utilizzare questo prodotto solo dopo aver letto e compreso per intero le istruzioni per l'uso!
Importanti istruzioni sulla sicurezza laser di questo prodotto
- Durante l'uso di dispositivi laser deve essere prestata particolare attenzione affinché il raggio laser del dispositivo venga diretto in modo tale che nell'area di proiezione non siano presenti delle persone. Prestare attenzione affinché non raggiungano dei raggi riflessi nell'area frequentata da persone.
- Prima di utilizzare il dispositivo informarsi sulle disposizioni di legge e sulle misure di precauzione per l'uso di un apparecchio laser del tipo in questione.
- Non dirigere lo sguardo verso il raggio laser e non orientare il raggio su persone o animali. Raggi laser simili possono causare lesioni agli occhi.
- Se il raggio laser colpisce l'occhio, chiudere immediatamente gli occhi e sposta-re subito la testa fuori dal raggio laser.
- Non dirigere assolutamente il raggio laser su specchi o altre superfici riflettenti. Il raggio non controllato può colpire persone o animali.
- Manipolazioni (modifiche) al dispositivo laser non sono consentite.
- Le presenti istruzioni per l'uso devono essere conservate e consegnate al nuovo proprietario in caso di cessione del dispositivo.
- Questo prodotto è dotato di un laser della classe 2.
1. Contenuto della confezione
- Livella laser
-
Istruzioni per l'uso
-
Dati tecnici
| Tensione d'esercizio 2x batterie da 1,5V DC AA | |
| Precisione di livellamento ±4,5 mm / 15 m | |
| Precisione orizzontale / verticale ±4,5 mm / 15 m | |
| Livellamento / Intervalli di compen-sazione | 4°±1° |
| Distanza di funzionamento (linea) 15 m | |
| Potenza luminosa / Potenza di uscita <1mW @635±5nm | |
| Temperatura d'esercizio -10°C - +50°C | |
| Colore del laser Rosso | |
| Classe laser Classe 2 (IEC/EN60825-1/2014) | |
| Tipo di laser 635 ± 5 nm | |
| Grado di protezione IP54 | |
| Caratteristiche | Bloccabile con interruttore a scor-rimentoUnità laser a oscillazione liberaLinea trasversaleStabilizzatori degli assi |

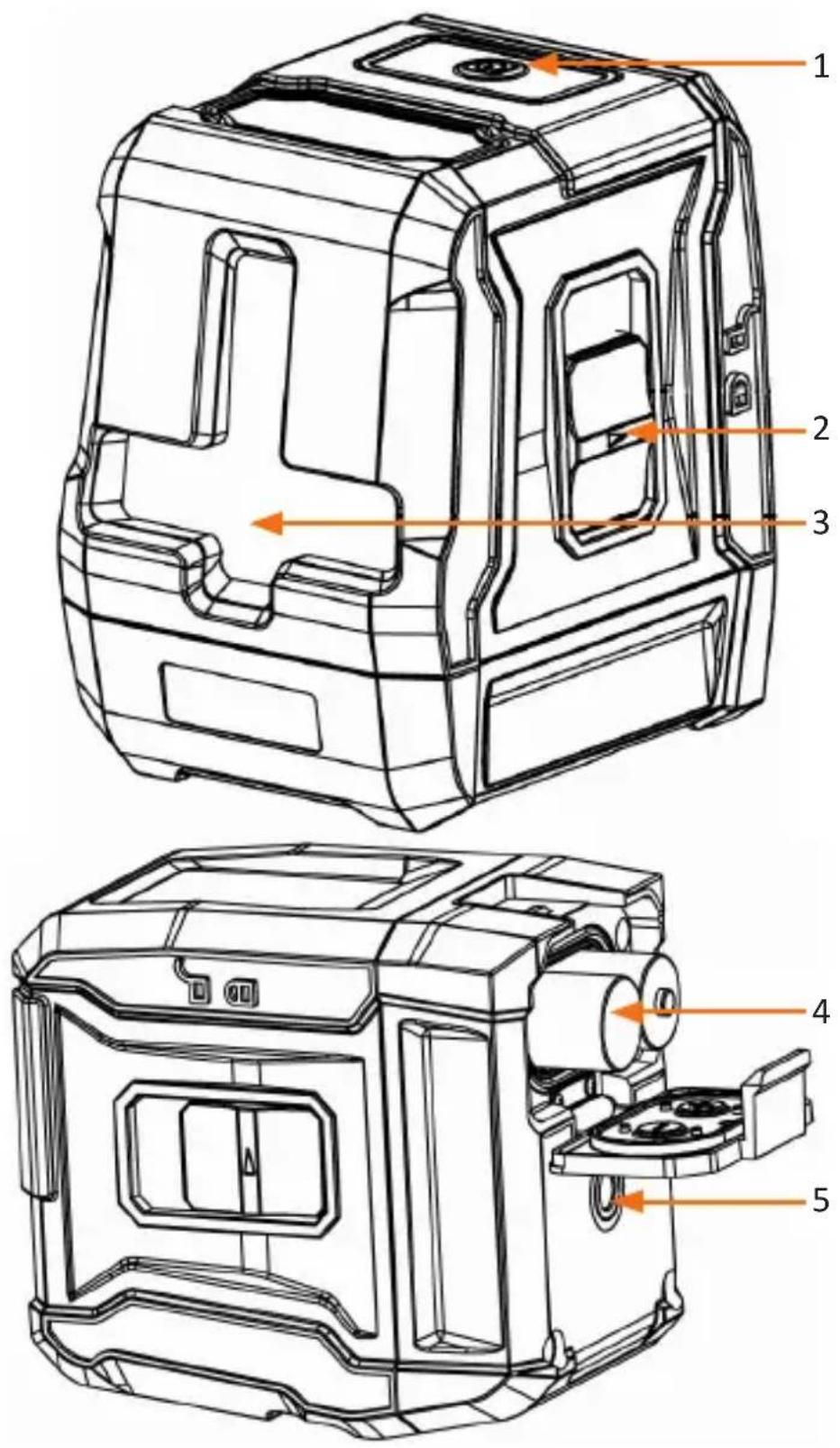

- Dettagli del prodotto

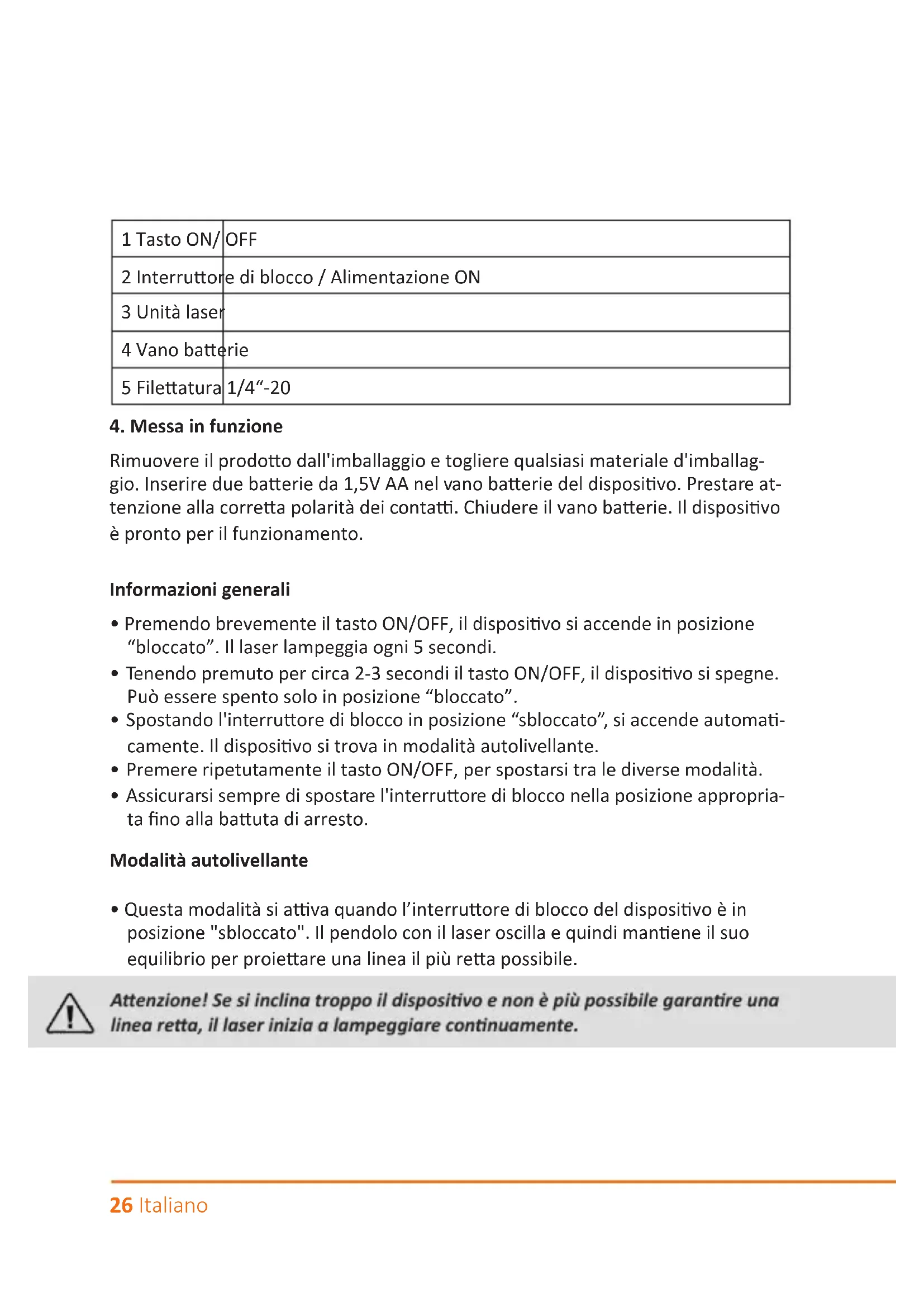

| 1 Tasto ON/ | OFF |
| 2 Interruttore di blocco / Alimentazione ON | |
| 3 Unità laser | |
| 4 Vano batterie | |
| 5 Filettatura | 1/4"-20 |
4. Messa in funzione
Rimuovere il prodotto dall'imballaggio e togliere qualsiasi materiale d'imballaggio. Inserire due batterie da 1,5V AA nel vano batterie del dispositivo. Prestare attenzione alla corretta polarità dei contatti. Chiudere il vano batterie. Il dispositivo è pronto per il funzionamento.
Informazioni generali
- Premendo brevemente il tasto ON/OFF, il dispositivo si accende in posizione "bloccato". Il laser lampeggia ogni 5 secondi.
- Tenendo premuto per circa 2-3 secondi il tasto ON/OFF, il dispositivo si spegne. Può essere spento solo in posizione “bloccato”.
- Spostando l'interruttore di blocco in posizione "sbloccato", si accende automaticamente. Il dispositivo si trova in modalità autolivellante.
- Premere ripetutamente il tasto ON/OFF, per spostarsi tra le diverse modalità.
- Assicurarsi sempre di spostare l'interruttore di blocco nella posizione appropriata fino alla battuta di arresto.
Modalità autolivellante
- Questa modalità si attiva quando l'interruttore di blocco del dispositivo è in posizione "sbloccato". Il pendolo con il laser oscilla e quindi mantiene il suo equilibrio per proiettare una linea il più retta possibile.
Attenzione! Se si inclina troppo il dispositivo e non è più possibile garantire una linea retta, il laser inizia a lampeggiare continuamente.
Modalità manuale
- La modalità manuale si attiva quando l'interruttore di blocco è in posizione "bloccato" per orientare l'unità in diverse angolazioni e proiettare linee rette. Il raggio laser lampeggia ogni 5 secondi.
Livelli di luminosità
Standard
Si attiva automaticamente quando il dispositivo viene acceso.
Per l'esterno
Per aumentare la luminosità del laser, il dispositivo deve essere in posizione "sbloccato". Tenendo premuto il tasto ON/OFF per 2 secondi, si attiva la luminosità del laser. Tutti i raggi laser proiettati lampeggiano rapidamente 5 volte per avvertire l'utente.
Tenendo di nuovo premuto il tasto ON/OFF per circa 2 secondi, si disattiva la modalità per l'esterno. L'utente viene nuovamente avvertito con cinque lampeggi.
La luminosità del laser rimane la stessa anche cambiando la posizione dell'interruttore di blocco.
Nota: la modalità per l'esterno consente di utilizzare il rilevatore laser in ambienti ancora più luminosi o a distanze di lavoro maggiori.
Modalità di proiezione laser
Premendo il tasto "ON/OFF" è possibile passare da una modalità di proiezione all'altra. È possibile proiettare la linea orizzontale, la linea verticale o entrambe le linee.
5. Avvertenze di sicurezza ed esclusione della responsabilità
Non tentare mai di effettuare riparazioni o trasformazioni all'apparecchio per conto proprio. Evitare il contatto con le tensioni di rete. L'apparecchio non conduce corrente solo quando la spina è staccata. L'apparecchio non può essere usato all'aperto. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. Tenere in ogni caso l'apparecchio lontano da temperature alte.
Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo.
Rispettare anche le disposizioni e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni. Questo prodotto non è un giocattolo.
Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Le specifiche dell'apparecchio possono cambiare senza preavviso.
Non puntare in nessun caso verso il sole con questo apparecchio. Non usare questo apparecchio su una scala. Accertarsi di trovarsi sempre su un fondo stabile. Non immergere l'apparecchio nell'acqua. Per la pulizia utilizzare unicamente un panno morbido e asciutto. Non utilizzare assolutamente detergenti aggressivi.
6. Indicazioni per lo smaltimento
Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.
Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti
appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.
Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761
Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 304302/20200113NB102 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
