| Marca | Brandson |
| Modelo | 304302 |
| Categoría | Nivel láser |
| Tipo de láser | 635 ± 5 nm, rojo, clase 2 (IEC/EN60825-1/2014) |
| Alimentación | 2 pilas AA 1,5 V CC |
| Precisión de nivelación | ±4,5 mm / 15 m |
| Precisión horizontal / vertical | ±4,5 mm / 15 m |
| Alcance de trabajo (línea) | 15 m |
| Rango de autonivelación | 4° ± 1° |
| Potencia de salida | < 1 mW |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Índice de protección | IP54 |
| Color del láser | Rojo |
| Modos de funcionamiento | Autonivelación (desbloqueado) y manual (bloqueado) |
| Modos de visualización | Línea horizontal, línea vertical o cruz |
| Modo exterior (brillo reforzado) | Sí, conmutable (parpadeo 5 veces) |
| Fijación | 1/4 de pulgada (20 roscas) para trípode |
| Contenido del envío | Láser en cruz, instrucciones de uso |
| Mantenimiento | Limpiar con un paño seco y suave, no usar productos agresivos |
| Seguridad | No mirar el haz, no dirigir hacia personas o animales, láser clase 2 |
| Reciclaje | No tirar a la basura doméstica, seguir la directiva RAEE (número de registro DE 67896761) |
Preguntas frecuentes - 304302 Brandson
Preguntas de los usuarios sobre 304302 Brandson
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Nivel láser en formato PDF gratis! Encuentra tus instrucciones 304302 - Brandson y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 304302 de la marca Brandson.
MANUAL DE USUARIO 304302 Brandson

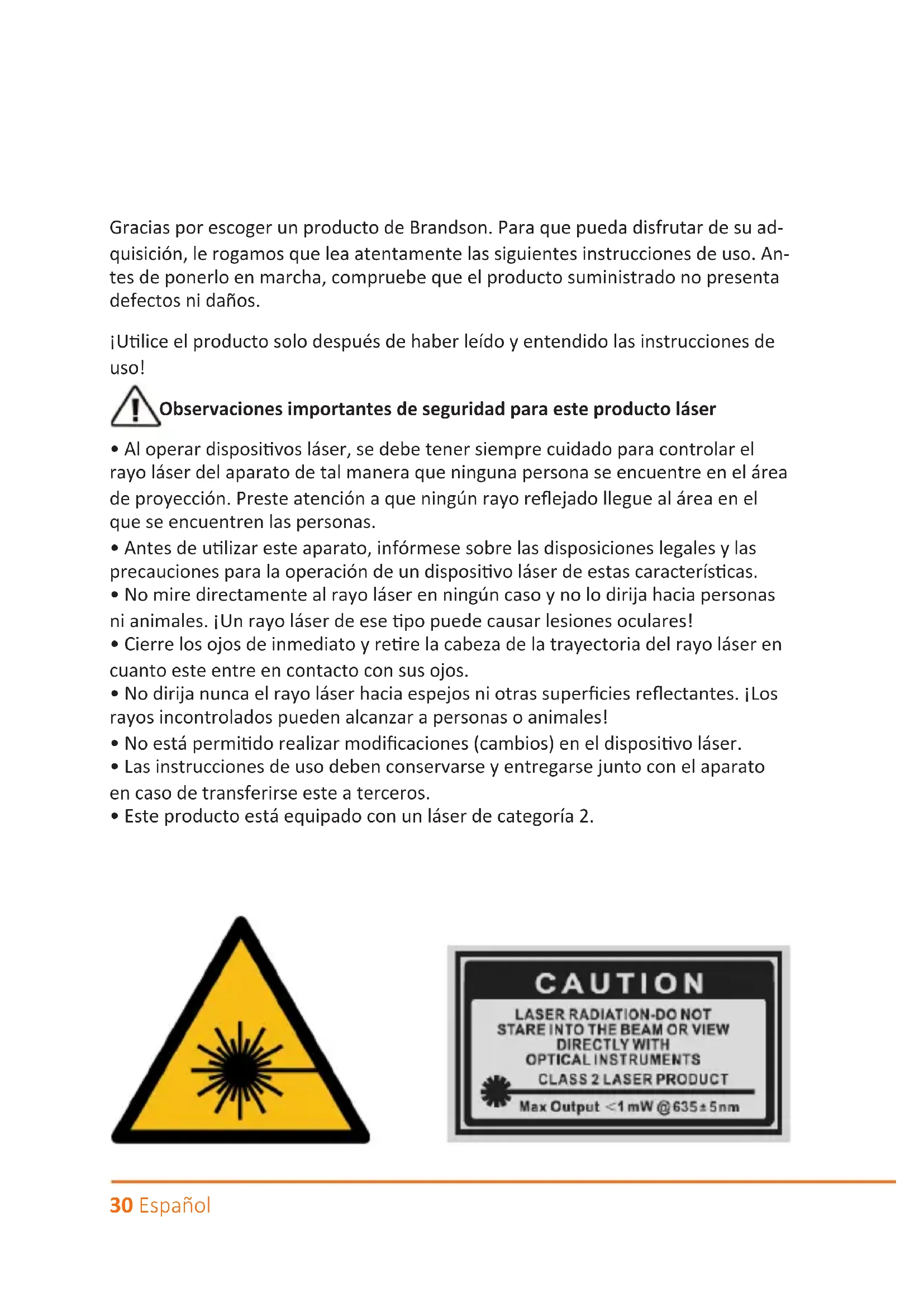

Gracias por escoger un producto de Brandson. Para que pueda disfrutar de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso. Antes de ponerlo en marcha, compruebe que el producto suministrado no presenta defectos ni daños.
¡Utilice el producto solo después de haber leído y entendido las instrucciones de uso!
Observaciones importantes de seguridad para este producto láser
- Al operar dispositivos láser, se debe tener siempre cuidado para controlar el rayo láser del aparato de tal manera que ninguna persona se encuentre en el área de proyección. Preste atención a que ningún rayo reflejado llegue al área en el que se encuentren las personas.
- Antes de utilizar este aparato, infórmese sobre las disposiciones legales y las precauciones para la operación de un dispositivo láser de estas características.
- No mire directamente al rayo láser en ningún caso y no lo dirija hacia personas ni animales, ¡Un rayo láser de ese tipo puede causar lesiones oculares!
- Cierre los ojos de inmediato y retire la cabeza de la trayectoria del rayo láser en cuanto este entre en contacto con sus ojos.
- No dirija nunca el rayo láser hacia espejos ni otras superficies reflectantes. ¡Los rayos incontrolados pueden alcanzar a personas o animales!
- No está permitido realizar modificaciones (cambios) en el dispositivo láser.
- Las instrucciones de uso deben conservarse y entregarse junto con el aparato en caso de transferirse este a terceros.
- Este producto está equipado con un láser de categoría 2.
1. Volumen de suministro
- Láser de circunferencia
-
Instrucciones de uso
-
Datos técnicos
| Tensión de servicio 2x pilas AA 1,5 V CC | |
| Precisión de nivelación ±4,5 mm / 15 m | |
| Precisión horizontal/vertical ±4,5 mm / 15 m | |
| Nivelación / rango de compensación 4°±1° | |
| Distancia de trabajo (línea) 15 m | |
| Potencia lumínica / potencia de salida | <1mW @635±5nm |
| Temperatura de servicio -10°C - +50°C | |
| Color del láser rojo | |
| Categoría láser Clase 2 (IEC/EN60825-1/2014) | |
| Tipo de láser 635 ± 5 nm | |
| Clase de protección IP54 | |
| Propiedades | Detección mediante interruptor deslizanteUnidad de láser de giro libreCircunferenciaEstabilizadores de eje |

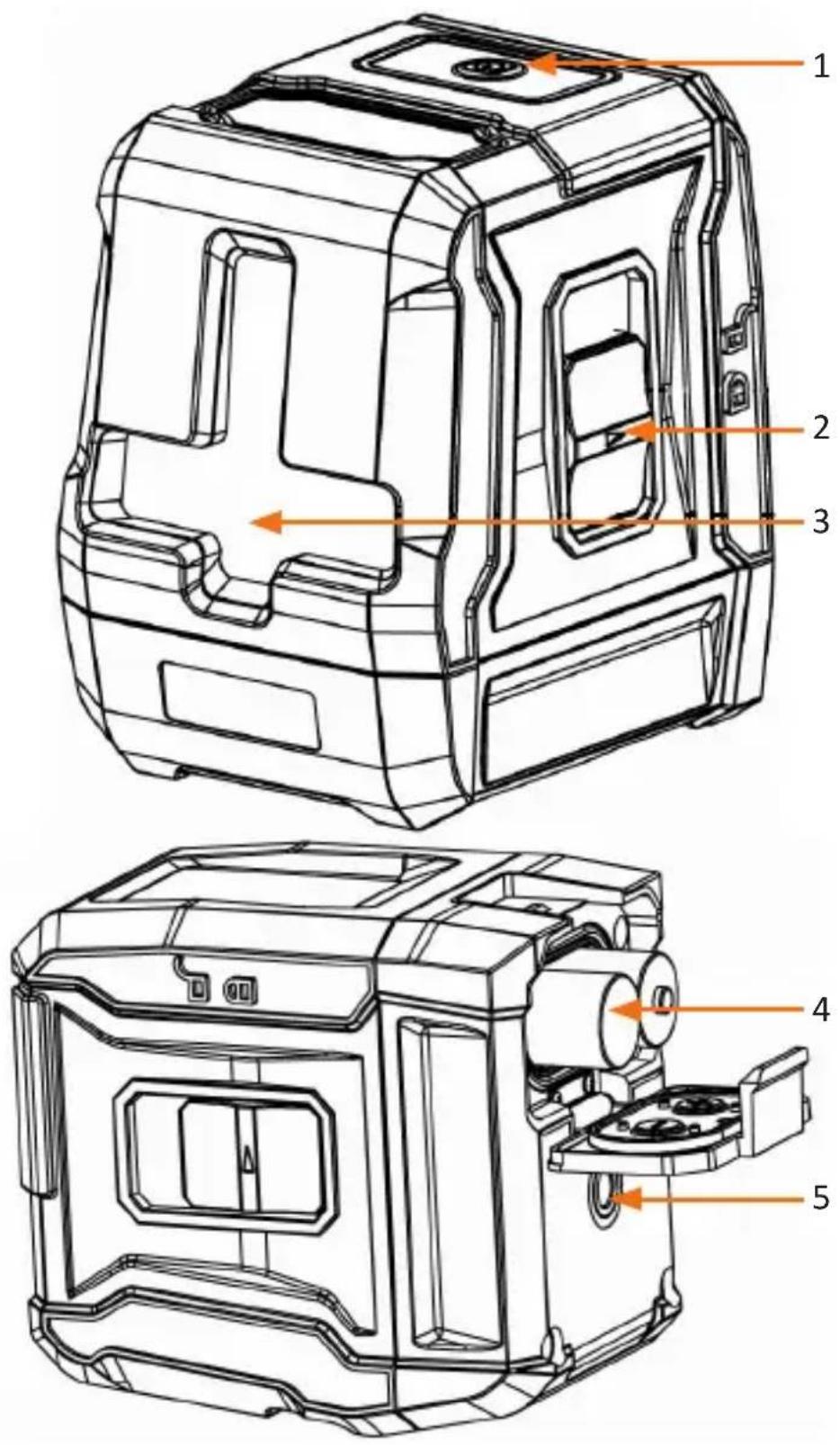

- Detalles del producto
| 1 Botón ON/ OFF/Modos |
| 2 Interruptor de bloqueo / corriente ON |
| 3 Unidad láser |
| 4 Compartimento para pilas |
| 5 Fijación de 1/4 pulgadas (“)-20 |
4. Puesta en marcha
Saque el aparato del embalaje y retire todo el material de embalaje. Coloque dos pilas AA de 1,5V en el compartimento para pilas. Preste atención a la polarización correcta de los contactos. Cierre el compartimento para pilas. El aparato está listo para ser utilizado.
Indicaciones generales
- Pulse brevemente el botón ON/OFF/Modo se enciende el aparato en la posición bloqueada. El láser parpadea cada 5 segundos.
- Mantenga pulsado durante 2-3 segundos el botón ON/OFF/Modo para apagar el aparato. Solo se puede apagar en la posición bloqueada.
- Si desplaza el interruptor de bloqueo en la posición de desbloqueo, el aparato se encenderá de forma automática. El aparato se encontrará en el modo de autonivelación.
- Pulse de nuevo el botón ON/OFF/Modo para cambiar entre los modos disponibles.
- Preste siempre atención para desplazar el interruptor de bloqueo hasta el tope en la posición adecuada.
Modo de autonivelación
- Este modo se activa cuando el aparato está en la posición «bloqueada». El péndulo con el láser oscila y mantiene el equilibrio para representar una línea lo más recta posible.
¡Atención! Si inclina el aparato demasiado y no es posible garantizar una línea recta, el láser empezará a parpadear.
Modo manual
- El modo manual está activado cuando el interruptor de bloqueo se encuentra en la posición «desbloqueada» para colocar el aparato en distintos ángulos y proyectar líneas rectas. El haz láser parpadea cada 5 segundos.
Modos de claridad
Estándar
Se activa al encender el aparato.
Exteriores
Para aumentar la claridad del láser, el aparato debe encontrarse en la posición «desbloqueada». Pulsar el botón ON/ OFF/Modo y mantenerlo pulsado durante 2 segundos atenúa la claridad del láser. Todos los haces láser mostrados parpadean 5 veces rápidamente para advertir al usuario.
Volver a mantener pulsado durante 2 segundos el botón ON/OFF/Modo desactiva este modo. Se volverá a advertir al usuario con un parpadeo quíntuple.
La claridad del láser permanece igual al cambiar la posición del interruptor de bloqueo.
Indicación: El modo para exteriores permite usar el detector láser en entornos más claros o con distancias mayores.
Modos de visualización láser
Presionando el botón «ON/OFF/Modo» puede cambiar entre los modos de visualización. Tiene la posibilidad de visualizar la línea horizontal, la línea vertical, o ambas.
5. Advertencias de seguridad y exoneración de responsabilidad
No intente en ningún caso reparar o modificar el aparato por su cuenta. Evite el contacto con la red eléctrica. El aparato solo está libre de tensión cuando está desenchufado. El dispositivo no admite la operación en exteriores. Por eso, úselo solo en lugares secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo alejado de las altas temperaturas.
No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas. Antes del uso del dispositivo, compruebe si hay posibles daños. No debe usarse el dispositivo si ha recibido golpes o ha sido dañado de alguna forma.
Tenga en cuenta las disposiciones y limitaciones nacionales. No use el dispositivo para usos diferentes de los que ha sido creado. Este producto no es un juguete.
Consérvelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas. Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.
No oriente nunca este aparato hacia el sol. No utilice el aparato en ningún caso sobre una escalera. Asegúrese de encontrarse siempre sobre un suelo estable. No sumerja el aparato en agua. Para limpiarlo, utilice únicamente un paño suave seco. No utilice en ningún caso limpiadores agresivos.
6. Indicaciones de eliminación
Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Los componentes deben reciclarse o eliminarse por separado porque una eliminación indebida de las piezas tóxicas y peligrosas puede dañar de forma significativa el medio ambiente.
Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a re- enviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado. La legislación de cada país tiene sus propias disposiciones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determi-
naciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.
Directiva WEEE: 2012/19/UE Número de registro WEEE: DE 67896761
La empresa WD Plus GmbH declara por la presente que el aparato 304302/20200113NB102 satisface los requisitos esenciales y el resto de disposiciones pertinentes. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover (Alemania)
