Geovid R 8x42 - Jumelles LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles télémètres
Marque	Leica
Modèle	Geovid R 8x42
Grossissement	8x
Diamètre d'objectif	42 mm
Pupille de sortie	5,25 mm
Champ visuel (à 1000 m)	125 m
Distance de mise au point mini	Environ 5,6 m
Distance longitudinale de la pupille de sortie	18,5 mm
Distance interoculaire	56–74 mm
Type de prisme	En toit
Traitement antireflet	Sur lentilles et prismes, couche de correction de phase P40
Compensation dioptrique	± 3,5 dioptries
Adaptation aux porteurs de lunettes	Oui, œilletons dévissables
Alimentation	1 pile lithium 3V type CR2
Autonomie de la pile	Plus de 2000 mesures à 20 °C
Portée de mesure	10 m à environ 1100 m
Précision de mesure	±1 m jusqu'à 350 m, ±2 m jusqu'à 700 m, ±0,5% au-delà
Fonctions	Mesure de distance, distance horizontale équivalente (EHR), mode balayage
Affichage	DEL 4 chiffres
Étanchéité	Jusqu'à 5 m de profondeur (0,5 bar)
Remplissage d'azote	Oui, anti-buée
Matériau du boîtier	Aluminium coulé
Température de fonctionnement	−25 °C à +55 °C
Dimensions (L x H x P)	Environ 124 x 174 x 65 mm
Poids (avec pile)	Environ 900 g
Accessoires inclus	Courroie de port, housse, couvercles d'oculaire et d'objectif, pile, carte de garantie
Entretien	Nettoyage avec pinceau doux, chiffon non pelucheux ; nettoyage à l'eau courante pour fort encrassement
Garantie	Consultez la carte de garantie Leica

FOIRE AUX QUESTIONS - Geovid R 8x42 LEICA

Comment régler la compensation dioptrique des jumelles Leica Geovid R 8x42 ?

Tournez les deux bagues de compensation dioptrique sur leur position zéro. Faites la mise au point sur un objet éloigné avec la bague centrale. Activez les repères cibles avec le bouton de déclenchement, puis ajustez la bague de compensation droite (index rouge) pour que les repères soient nets. Enfin, réglez la netteté du tube gauche avec la bague de compensation gauche.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile cylindrique lithium 3 V type CR2 (ex : Duracell DL CR2). Ouvrez le couvercle du compartiment en tournant dans le sens inverse des aiguilles d'une montre, insérez la pile avec le pôle + vers l'avant, puis refermez en tournant dans le sens horaire.

Comment nettoyer les lentilles sans les rayer ?

Enlevez d'abord les particules grossières avec un pinceau doux ou en soufflant. Pour les traces (empreintes, etc.), utilisez une peau de chamois propre ou un chiffon non pelucheux. N'exercez pas de pression importante sur la lentille pour ne pas endommager le traitement antireflet.

Que signifie l'affichage '——' lors de la mesure ?

L'affichage '——' indique que l'objet est à moins de 10 mètres, que la portée maximale a été dépassée, ou que la cible ne réfléchit pas suffisamment pour effectuer une mesure.

Comment utiliser le mode balayage ?

Maintenez le bouton de déclenchement enfoncé lors de la deuxième pression pendant environ 0,5 seconde : les jumelles passent en mode balayage et effectuent des mesures continues. Une nouvelle valeur s'affiche environ toutes les 1,5 secondes. Le mode s'arrête automatiquement après 10 secondes pour économiser la pile.

Qu'est-ce que la distance horizontale équivalente (EHR) ?

La EHR est la distance corrigée pour un tir en pente (cible en hauteur ou en contrebas). Les jumelles calculent cette valeur à partir de la distance mesurée et de l'angle. L'affichage montre d'abord la distance directe, puis la EHR après environ 2 secondes. Cette fonction ne peut pas être désactivée.

Les jumelles sont-elles étanches et anti-buée ?

Oui, elles sont étanches jusqu'à 5 m de profondeur (0,5 bar) et le boîtier rempli d'azote empêche la formation de buée à l'intérieur. Vous pouvez les utiliser sous la pluie ou dans des conditions humides sans souci.

Peut-on utiliser les jumelles avec des lunettes de vue ?

Oui. Pour observer avec des lunettes, lesœilletons doivent être complètement vissés (position basse). Pour une observation sans lunettes, dévissez-les pour avancer l'œil. Deux positions crantées sont disponibles pour un réglage optimal.

Que faire si l'affichage clignote pendant la mesure ?

Un affichage clignotant signale que la pile est usagée. Vous avez encore environ 50 mesures possibles, mais la portée diminue. Remplacez la pile dès que possible.

Où trouver des pièces de rechange (œilletons, courroie, etc.) ?

Contactez le service clientèle Leica ou le représentant national Leica (adresse sur la carte de garantie). Vous pouvez commander des accessoires comme l'adaptateur trépied (réf. 42 220) ou la courroie orange (réf. 42 163).

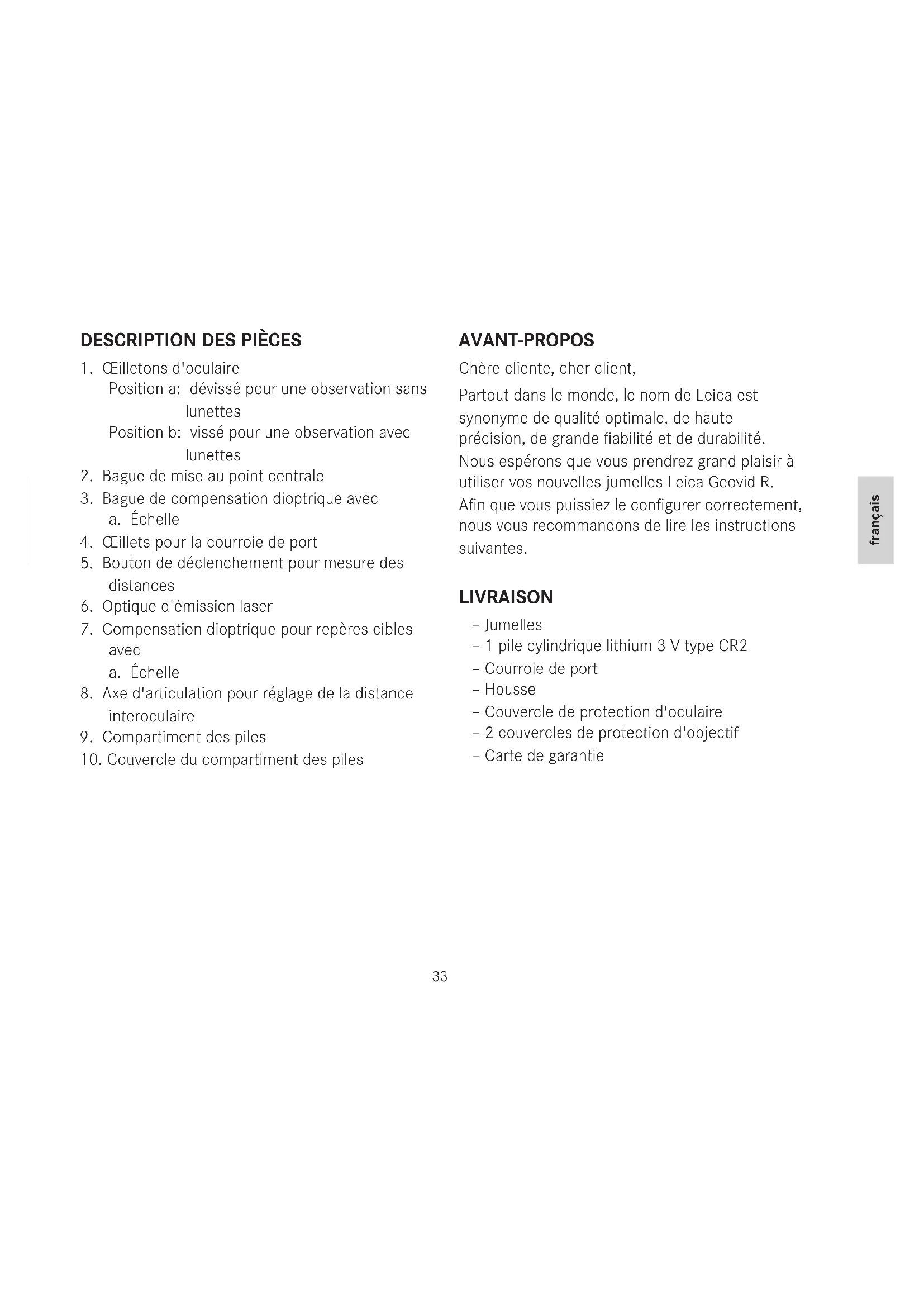

MODE D'EMPLOI Geovid R 8x42 LEICA

1. Oculets d'oculaire

Position a: dévissé pour une observation sans lunettes

Position b: vissé pour une observation avec lunettes

1. Bague de mise au point centrale
2. Bague de compensation dioptrique avec a. Échelle
3. Oeillets pour la courroie de port
4. Bouton de déclenchement pour mesure des distances
5. Optique d'émission laser
6. Compensation dioptrique pour repères cibles avec a. Échelle
7. Axe d'articulation pour réglage de la distance interoculaire
8. Compartiment des piles
9. Couvercle du compartiment des piles

Avant-propos

Chère cliente, cher client,

Partout dans le monde, le nom de Leica est synonyme de qualité optimale, de haute précision, de grande fiabilité et de durabilité.

Nous espérons que vous prendrez grand plaisir à utiliser vos nouvelles jumelles Leica Geovid R.

Afin que vous puissiez le configurer correctement, nous vous recommandons de lire les instructions suivantes.

Livraison

- Jumelles

- 1 pile cylindrique lithium 3 V type CR2

- Courroie de port

- Housse

- Couvercle de protection d'oculaire

- 2 couvercles de protection d'objectif

- Carte de garantie

TABLE des matières

Description des pièces...33

Avant-propos 33

Livraison 33

Élimination des appareils électriques et électroniques.35

Possibilités d'utilisation 35

Mise en place de la courroie de port et du couvercle de protection de l'oculaire.... 35

Mise en place du couvercle de protection d'objectif... 35

Mise en place et remplacement de la pile....36

État de charge de la pile....37

Réglage des œilletons/utilisation avec et sans lunettes...38

Réglage de la distance interoculaire.... 38

Mise au point/compensation dioptrique....38

Mesure des distances 40

Distance horizontale équivalente (EHr) 41

Mode balayage 42

Portée de mesure et précision....42

Entretien/nettoyage 44

Accessoires 44

Pièces de rechange....44

Que faire quand.... 45

Caractéristiques techniques....46

Leica Product Support.... 48

Leica Customer Care 48

Avertissement: évitez, comme avec tout modèle de jumelles, de regarder avec les Leica Geovid R directement dans des sources de lumière claires afin d'écarter tout risque de lésion oculaire.

Élimination des appareils électriques et électroniques

(applicable à l'UE ainsi qu'aux autres pays européens avec des systèmes de collecte distincts)

Cet appareil contient des composants électriques et/ou électroniques et ne peut donc pas être jeté dans les ordures ménagères ordinaires. Il doit être déposé à un point de collecte municipal adapté afin d'y être recyclé. Ce dépôt est gratuit. Si l'appareil contient des piles ou des accumulateurs remplaçables, ils doivent être préalablement retirés et, le cas échéant, éliminés séparément conformément aux règlements en vigueur (à cet égard, voir les instructions correspondantes dans le mode d'emploi de l'appareil). D'autres informations à ce sujet sont disponibles auprès de l'administration municipale, de la société de traitement des déchets ou du magasin dans lequel vous avez acheté cet appareil.

Possibilités d'utilisation

Les jumelles Leica Geovid R sont protégées par un boîtier solide en aluminium, qui permet de les utiliser dans les conditions les plus difficiles. Vous ne devez donc pas craindre l'humidité : elles sont parfaitement étanches jusqu'à 5m de profondeur et le boîtier rempli d'azote évite au système optique intérieur de s'embuer.

Mise en PLACE de la courroie de PORT et du couvercle de protection de l'oculaire

Si vous souhaitez fixer le couvercle de protection d'oculaire à la courroie de port, vous devez enfiler cette dernière dans l'œillet du couvercle de protection avant de l'attacher au côté gauche des jumelles.

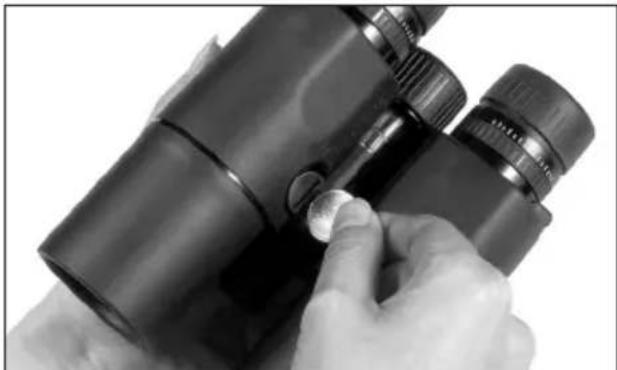

Mise en PLACE du couvercle de protection d'objectif

Pour le montage des deux couvercles de protection d'objectif, vous devez tirer les anneaux de caoutchouc du couvercle du côté de l'objectif au-dessus des tubes des jumelles, de manière à ce que les couvercles se déplient vers le bas.

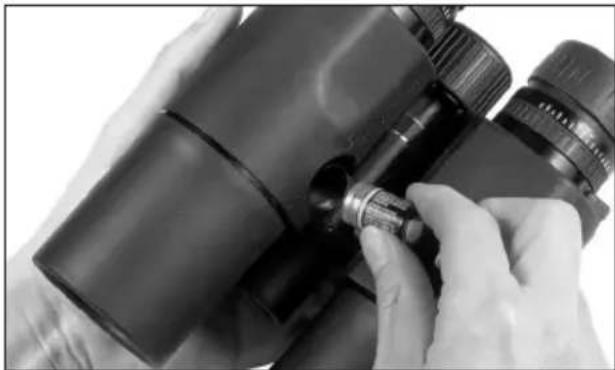

Les jumelles Leica Geovid R sont alimentées par une pile cylindrique lithium 3 volts (p. ex. Duracell DL CR2, Ucar CR2, Varta CR2, ou autres types CR2).

1. Ouvrez le couvercle (10) du compartiment de la pile (9) en le faisant tourner, p. ex. à l'aide d'une pièce de monnaie, dans le sens inverse des aiguilles d'une montre.
2. Insérez la pile, avec la borne "plus" vers l'avant (conformément à l'illustration dans le compartiment de la pile).
3. Refermez le couvercle en tournant dans le sens des aiguilles d'une montre.

• Les piles doivent être stockées dans un endroit sec et frais.
• Retirez la pile des jumelles si vous pensez ne pas les utiliser pendant une longue période.

Attention:

• Ne jetez jamais les piles au feu, ne les chauffez pas, ne les rechargez pas, ne les démontez pas et ne les cassez pas.
• Ne jetez pas les piles usagées avec les ordures ménagères ordinaires car elles contiennent des substances toxiques nuisibles pour l'environnement. Pour autoriser un recyclage correct, remettez-les à un commerçant ou éliminez-les avec les ordures spéciales dans un collecteur.

État de CHARGE de la PILE

Une nouvelle pile permet d'effectuer plus de 2000 mesures à 20°C.

Les conditions d'utilisation peuvent influencer considérablement la durée de vie de la pile. Par exemple, les basses températures et une utilisation fréquente du mode balayage réduisent la durée de vie de la pile.

Une pile usagée est signalée par un clignotement de l'affichage des valeurs de mesure et du repère de cible. Lorsqu'il commence à clignoter, vous disposez encore d'environ 50 mesures, avec une portée toutefois de plus en plus réduite.

Attention:

Le froid diminue les performances de la pile. Par conséquent, à basse température, les Leica Geovid R doivent être portées le plus près possible du corps et utilisées avec une pile neuve.

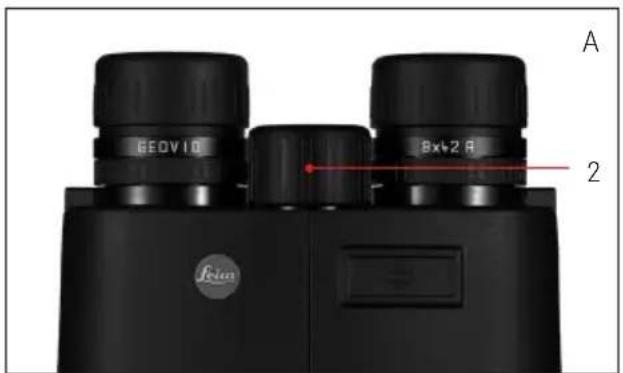

Vous pouvez régler aisément les œilletons d'oculaire (1) en les faisant tourner (ils s'encliquètent dans la position choisie). Vous pouvez également les détacher pour un nettoyage approfondi.

Pour une observation avec lunettes (figure A), ils doivent rester en position entièrement vissée.

Pour une observation sans lunettes, vous devez les dévisser en les faisant tourner dans le sens inverse des aiguilles d'une montre. Deux positions sont disponibles (figures B, C) pour un réglage optimal. Si les oculaires sont très sales, il est conseillé de retirer les œilletons pour le nettoyage (figure D). Vous pouvez les ôter aisément lorsqu'ils sont totalement dévissés.

Réglage de la distance interoculaire

Plier les jumelles autour de l'axe d'articulation (8) permet de régler la distance interoculaire. La distance est correcte lorsque les champs visuels gauche et droit se fondent en une image circulaire.

Mise au point/ compensation dioptrique

La mise au point des jumelles Leica Geovid R sur des objets situés à des distances différentes s'effectue à l'aide de la bague de mise au point centrale (2). Pour la compensation d'une amétropie individuelle pour une observation sans lunettes et pour la mise au point des repères cibles, vous pouvez utiliser les deux bagues de compensation dioptrique (3/7). Respectez scrupuleusement les étapes suivantes. Elles sont nécessaires pour que vous puissiez tirer pleinement parti des performances de l'optique.

1. Faites tourner les deux bagues de compensation dioptrique sur leur position zéro.
2. En observant avec les deux yeux, faites la mise au point sur un objet très éloigné à l'aide de la bague de mise au point centrale.

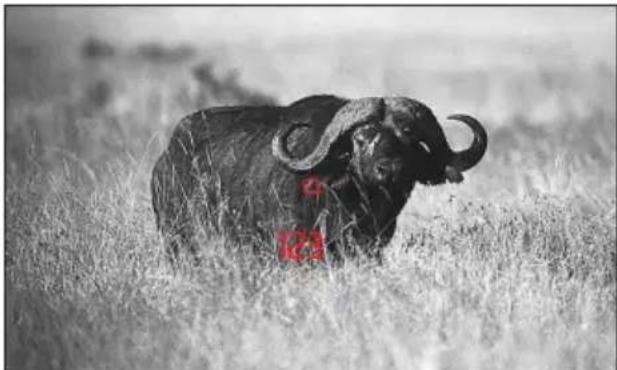

1. Grâce au bouton de déclenchement (5), activez les repères cibles.
2. Une fois les repères affichés, réglez la bague de compensation dioptrique droite (index rouge) (tout en observant toujours avec les deux yeux) de manière à ce que les repères cibles apparaissent nettement dans l'optique droite.
3. Ensuite, réglez avec précision la netteté de l'image dans le tube droit à l'aide de la bague de mise au point centrale (avec les repères cibles affichés, mais cette fois en observant uniquement avec l'œil droit).
4. Enfin, réglez de manière optimale la netteté de l'image dans le tube gauche à l'aide de la bague de compensation dioptrique gauche (3). Les valeurs "+" ou "-" réglées sont affichées sur les échelles dioptriques (3a/7a).

Remarque:

Lorsque vous observez uniquement du côté droit ou gauche, vous devez fermer l'œil opposé ou simplement maintenir la moitié correspondante des jumelles vers l'avant sur l'objectif.

Pour mesurer la distance d'un objet, vous devez le viser précisément. Pour ce faire, activez les repères cibles en appuyant une fois sur le bouton de déclenchement (5). Lorsque vous relâchez le bouton, les repères restent affichés pendant 4s environ. Il reste allumé tant que vous maintenez la touche enfoncée. Pendant qu'ils apparaissent, l'objet est visé. Lorsque vous rappuyez sur le bouton de déclenchement, la distance est mesurée, puis la valeur correspondante est affichée.

Pendant la mesure, les repères cibles disparaissent brièvement.

Rappuyer sur le bouton de déclenchement permet d'effectuer une nouvelle mesure à tout moment, pendant que les repères cibles sont affichés.

Si l'objet est à moins de 10 mètres, si la portée a été dépassée ou si l'objet ne reflète pas suffisamment les rayons, l'affichage "——" apparaît.

Lorsque l'affichage est éteint, le système de mesure de la distance se désactive automatiquement.

Remarques:

- Selon la distance interoculaire réglée, les affichages peuvent également être légèrement inclinés.

- Les jumelles Leica Geovid R sont disponibles en différentes versions pour un affichage des distances en mètres ou en yards. La version est lisiblement indiquée sur le couvercle de la bague de mise au point centrale.

Distance horizontale équivalente (EHR)

Les tirs sur des cibles en hauteur ou en contrebas sont soumis à des conditions balistiques différentes. Vous devez donc connaître la distance horizontale équivalente (Equivalent Horizontal Range), pertinente pour la chasse. Il est important de connaître la valeur EH, notamment lors de l'utilisation du réticule. Les Leica Geovid R calculent cette valeur EH à partir de la distance mesurée linéairement et d'un facteur de correction, qui dépend aussi de l'angle mesuré.

Lors des mesures permanentes, les Leica Geovid R affichent toujours d'abord la distance directe linéaire avec la cible. Au bout d'env. 2s, l'affichage passe à la distance horizontale équivalente.

Remarque:

• Pour des raisons de sécurité, les valeurs EH ne sont indiquées qu'entre 10m et 1100m. En outre, seule la distance linéaire réellement mesurée est affichée.
• La fonction EHR ne peut pas être désactivée.

Important:

• N'oubliez pas qu'à grande distance, l'influence de tous les facteurs pertinents d'un point de vue balistique augmente considérablement, ce qui peut entraîner des écarts importants. Les valeurs balistiques affichées ne constituent donc qu'une indication!
• Indépendamment de l'utilisation de ces informations, l'évaluation de chaque situation de chasse relève de votre responsabilité personnelle!

Mode balayage

Les jumelles Leica Geovid R peuvent également effectuer des mesures sur une longue période. Si vous maintenez le bouton de déclenchement (5) enfoncé lors de la deuxième pression, les jumelles passent en mode balayage au bout de 0,5s environ et effectuent alors des mesures en permanence. Le mode balayage est indiqué par un changement de l'affichage : une nouvelle valeur mesurée apparaît après environ 1,5s. Le mode balayage est particulièrement pratique en cas de mesure portant sur de petites cibles.

Remarques:

• En mode balayage, la consommation est plus élevée qu'en mode normal en raison des mesures permanentes.
• Au bout de 10s, le mode balayage se désactive automatiquement pour éviter un épuisement prématuré des piles en cas de pression involontaire sur le bouton.
• En mode balayage, la valeur n'est affichée qu'avec la dernière mesure.

Portée de MESURE et précision

La précision de mesure des jumelles Leica Geovid R est de ±1 mètre/yard. La portée maximale est atteinte avec des objets cibles qui assurent une bonne réflexion et avec une visibilité de 10km. La portée est influencée par les facteurs suivants:

Portée supérieure inférieure
Couleur de l'objet	blanc noir
Angle par rapport à l'objet	vertical aigu
Taille de l'objet	grand petit
Luminosité générale	faible (nuageux)	élevée (soleil de midi)
Conditions atmosphériques	claires brumeuses
Structure de l'objet	homogène (mur)	hétérogène (buisson, arbre)

À la lumière du soleil et avec une bonne visibilité, les portées et précisions suivantes sont possibles:

Portée	10m à env. 1100m
Précision	±1m jusqu'à 350m±2m jusqu'à 700m± 0,5% au-delà de 700m

Entretien/nettoyage

Vous ne devez pas soumettre les jumelles Leica Geovid R à un entretien particulier. Enlevez les particules grossières, telles que le sable, avec un pinceau fin ou en soufflant dessus. Vous pouvez essuyer les traces sur les lentilles de l'objectif ou de l'oculaire, par exemple les empreintes digitales, à l'aide d'une peau de chamois propre et douce ou d'un chiffon non pelucheux. En cas de fort encrassement, p. ex. du manchon, il est possible de nettoyer les jumelles sous l'eau du robinet. Vous devez aussi éliminer l'eau salée.

Attention:

Veillez à ne pas exercer de pression importante sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Bien que la couche anti-reflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel. Toutes les jumelles Leica Geovid R portent, outre l'indication de leur modèle, un numéro de fabrication "personnel". Veuillez, par mesure de sécurité, noter ce numéro dans votre documentation.

Accessoires réf.

Adaptateur pour trépied avec filetage ^1/_4. 42 220 Courroie de port étanche, orange. 42 163

Pièces de rechange

Si vous avez besoin de pièces de rechange pour vos jumelles, par exemple, œilletons, couvercles ou courroies de port, contactez notre service clientèle ou votre représentant national Leica (adresse, voir carte de garantie).

QUE FAIRE QUAND...

Défaut Cause Remède
Pas d'image circulaire a) Les jumelles	ne sont pas correctement adaptées à la distance interoculaire de l'utilisateur.	a) Corrigez simplement la distance des deux tubes des jumelles en pliant plus ou moins l'axe d'articulation.
	b) La pupille de l'observateur ne se situe pas dans la pupille de sortie des jumelles.	b) Corrigez la position de la tête, des yeux ou des jumelles.
	c) La position du manchon n'est pas adaptée à l'utilisation correcte avec et sans lunettes.	c) Corrigez le réglage: les porteurs de lunettes doivent visser le manchon; les observateurs sans lunettes doivent dévisser le manchon.
L'affichage est flou Compensation dioptrique inexacte Recommencez la compensation dioptrique
Lors de la mesure de distance, l'affichage "-" apparaît	a) La distance est trop grande ou trop réduite	Tenez compte des indications de portée
	b) L'objet n'est pas suffisamment réfléchissant
L'affichage clignote ou la mesure est impossible	Pile usagée Remplacez la pile

CARACTÉRISTIQUES TECHNIQUES LEICA GEOVID 8x42 R LEICA GEOVID 10x42 R

Grossissement		8x
Diamètre d'objectif	42mm
Pupille de sortie		5,25mm
Indice crépusculaire	18,33
Luminosité géométrique	27,56
Champ visuel (à 1000m/yds) 125m/7,	1° 110m/6,3° (grand angle)
Distance de mise au point (à 0 dioptr.)	env. 5,6m env. 5,6m
Distance longitudinale de la pupille de sortie	18,5mm	15,6mm
Distance de la pupille	56-74mm
Type de prisme En toit
Couche anti-reflet sur les lentilles sur les prismes Couche de correction de phase P40
Compensation dioptrique	env. ± 3,5 dioptr.
Adaptation aux porteurs de lunettes	oui
Température de service	-25 à +55 °C
Température de stockage	-40 à +85 °C
Étanchéité	0,5bar (env. 5m de profondeur)
Matériau du boîtier	Aluminium coulé
Portée maximale	env. 1100m
Distance minimale	10m
Précision de mesure	±1m jusqu'à 350m±2m jusqu'à 700m±0,5% au-delà de 700m
Fonction balistique	Affichage de la distance horizontale équivalente (EN-) de 10m/y à 1100m/1200y
Affichage	DEL à 4 chiffres
Pile	1 pile cylindrique lithium 3 V type CR2
Autonomie de la pile1	≥ 2000 mesures
Laser	Protection oculaire selon EN et FDA classe 1
Divergence du rayon laser	2,5 x 0,5mrad
Durée de mesure maximale	env. 1,4s
Dimensions ( I^2 × H^3 × P^2 )	env. 124 x174 x 65mm
Poids (avec pile)	env. 900g

À 20°C et avec le profil utilisateur moyen Avec une distance interoculaire de 65mm Avec les œilletons vissés

CARACTÉRISTIQUES TECHNIQUES LEICA GEOVID 8x56 R LEICA GEOVID 15x56 R

Grossissement		8x
Diamètre d'objectif	56mm
Pupille de sortie		7mm
Indice crépusculaire	21,17
Luminosité géométrique	49
Champ visuel (à 1000m/yds)	118m/6,8°	72m/4,1
Distance de mise au point (à 0 dioptr.) env. 5,5m env. 5,5m
Distance longitudinale de la pupille de sortie	18,5mm	15,6mm
Distance de la pupille	58-74mm
Type de prisme En toit
Couche anti-reflet sur les lentilles sur les prismes Couche de correction de phase P40
Compensation dioptrique env. ± 3,5 dioptr.
Adaptation aux porteurs de lunettes	oui
Température de service	-25 à +55 °C
Température de stockage	-40 à +85 °C
Étanchéité	0,5bar (env. 5m de profondeur)
Matériau du boîtier	Aluminium coulé
Portée maximale	env. 1100m
Distance minimale	10m
Précision de mesure	±1m jusqu'à 350m±2m jusqu'à 700m±0,5% au-delà de 700m
Fonction balistique	Affichage de la distance horizontale équivalente (H-) de 10m/y à 1100m/1200y
Affichage	DEL à 4 chiffres
Pile	1 pile cylindrique lithium 3 V type CR2
Autonomie de la pile1	≥ 2000 mesures
Laser	Protection oculaire selon EN et FDA classe 1
Divergence du rayon laser	2,5 x 0,5mrad
Durée de mesure maximale	env. 1,4s
Dimensions (l2 x H3 x P2)	env. 135 x182 x 68mm	env. 135 x 208 x 68mm
Poids (avec pile)	env. 1100g	env. 1245g

1 À 20°C et avec le profil utilisateur moyen 2 Avec une distance interoculaire de 65mm 3 Avec les œilletons vissés

Le service d'information Leica répondra volontiers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica:

Leica Camera AG

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le service après-vente de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la carte de garantie) se tient à votre disposition.

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Tél. : [phone]

Fax: [phone]

[e-mail]

1. Oculair-oogschelpen
