Geovid R 8x42 - бинокли LEICA - Бесплатное руководство пользователя

Тип продукта	Дальномерные бинокли
Бренд	Leica
Модель	Geovid R 8x42
Увеличение	8x
Диаметр объектива	42 мм
Выходной зрачок	5,25 мм
Поле зрения (на 1000 м)	125 м
Минимальная дистанция фокусировки	Около 5,6 м
Продольное расстояние выходного зрачка	18,5 мм
Межзрачковое расстояние	56–74 мм
Тип призмы	Крышеобразная
Просветляющее покрытие	На линзах и призмах, фазовое покрытие P40
Диоптрийная компенсация	± 3,5 диоптрии
Адаптация для очков	Да, откручиваемые наглазники
Питание	1 литиевая батарея 3 В типа CR2
Срок службы батареи	Более 2000 измерений при 20 °C
Дальность измерения	10 м до около 1100 м
Точность измерения	±1 м до 350 м, ±2 м до 700 м, ±0,5% свыше
Функции	Измерение расстояния, эквивалентное горизонтальное расстояние (EHR), режим сканирования
Дисплей	4-значный LED-дисплей
Водонепроницаемость	До 5 м глубины (0,5 бар)
Азотное заполнение	Да, против запотевания
Материал корпуса	Литой алюминий
Рабочая температура	−25 °C до +55 °C
Размеры (Д x В x Ш)	Около 124 x 174 x 65 мм
Вес (с батареей)	Около 900 г
Комплектация	Ремень, чехол, крышки окуляров и объектива, батарея, гарантийный талон
Уход	Очистка мягкой кистью, безворсовой тканью; промывка проточной водой при сильном загрязнении
Гарантия	См. гарантийный талон Leica

Часто задаваемые вопросы - Geovid R 8x42 LEICA

Как настроить диоптрийную компенсацию бинокля Leica Geovid R 8x42 ?

Поверните оба кольца диоптрийной компенсации в нулевое положение. Сфокусируйтесь на удаленном объекте с помощью центрального кольца. Активируйте прицельные метки кнопкой спуска, затем отрегулируйте правое кольцо компенсации (красный индекс) так, чтобы метки были четкими. Наконец, настройте резкость левого тубуса левым кольцом компенсации.

Какую батарею использовать и как ее заменить ?

Используйте литиевую цилиндрическую батарею 3 В типа CR2 (например, Duracell DL CR2). Откройте крышку отсека, повернув против часовой стрелки, вставьте батарею положительным полюсом вперед, затем закройте, повернув по часовой стрелке.

Как чистить линзы, не поцарапав их ?

Сначала удалите крупные частицы мягкой кистью или продувкой. Для следов (отпечатков и т.п.) используйте чистую замшу или безворсовую ткань. Не оказывайте сильного давления на линзу, чтобы не повредить просветляющее покрытие.

Что означает отображение '——' при измерении ?

Отображение '——' означает, что объект находится на расстоянии менее 10 метров, превышена максимальная дальность, или цель недостаточно отражает для измерения.

Как использовать режим сканирования ?

При втором нажатии удерживайте кнопку спуска нажатой около 0,5 секунды: бинокль переходит в режим сканирования и выполняет непрерывные измерения. Новое значение отображается примерно каждые 1,5 секунды. Режим автоматически отключается через 10 секунд для экономии батареи.

Что такое эквивалентное горизонтальное расстояние (EHR) ?

EHR - это скорректированное расстояние для стрельбы под углом (цель выше или ниже). Бинокль вычисляет это значение по измеренному расстоянию и углу. Сначала отображается прямое расстояние, затем через примерно 2 секунды - EHR. Эта функция не отключается.

Бинокль водонепроницаем и защищен от запотевания ?

Да, он водонепроницаем до глубины 5 м (0,5 бар), а корпус, заполненный азотом, предотвращает запотевание внутри. Вы можете без опасений использовать его под дождем или во влажных условиях.

Можно ли использовать бинокль с очками ?

Да. Для наблюдения в очках наглазники должны быть полностью ввинчены (низкое положение). Для наблюдения без очков отвинтите их, чтобы приблизить глаз. Доступны две фиксированные позиции для оптимальной настройки.

Что делать, если дисплей мигает при измерении ?

Мигающий дисплей указывает на разряд батареи. У вас осталось примерно 50 измерений, но дальность уменьшается. Замените батарею как можно скорее.

Где найти запасные части (наглазники, ремень и т.д.) ?

Обратитесь в службу поддержки Leica или к национальному представителю Leica (адрес на гарантийном талоне). Вы можете заказать аксессуары, такие как адаптер для штатива (арт. 42 220) или оранжевый ремень (арт. 42 163).

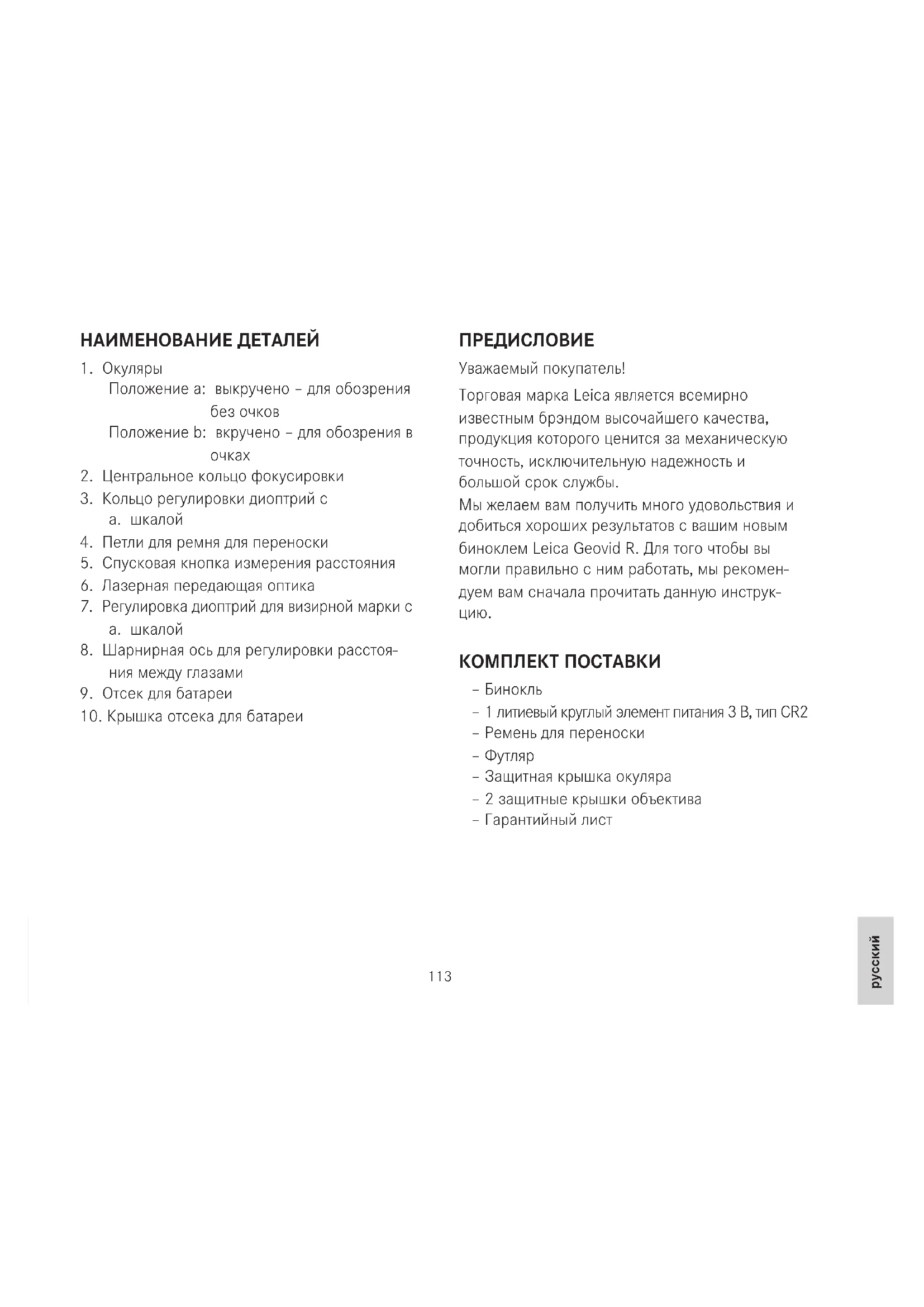

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Geovid R 8x42 LEICA

1. Окуляры
   Положение а: выкручено – для обозрения без очков
   Положение b: вкручено – для обозрения в очках

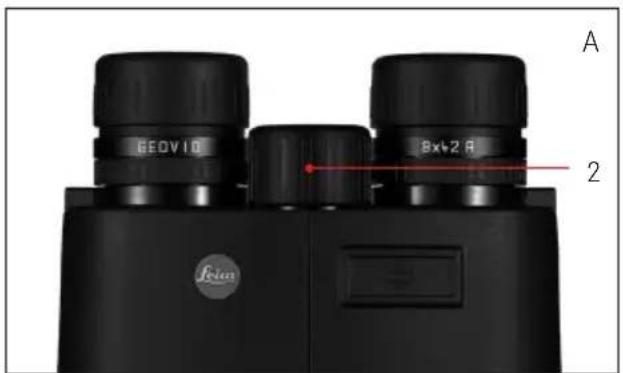

2. Центральное кольцо фокусировки
3. Кольцо регулировки диоптрий с а. шкалой
4. Петли для ремня для переноски
5. Спусковая кнопка измерения расстояния
6. Лазерная передающая оптика
7. Регулировка диоптрий для визирной марки с а. шкалой
8. Шарнирная ось для регулировки расстоя- ния между глазами
9. Отсек для батареи
10. Крышка отсека для батареи

ПРЕДИСЛОВИЕ

Уважаемый покупатель!

Торговая марка Leïса является всемирно известным брэндом высочайшего качества, продукция которого ценится за механическую точность, исключительную надежность и большой срок службы.

Мы желаем вам получить много удовольствия и добиться хороших результатов с вашим новым биноклем Leica Geovid R. Для того чтобы вы могли правильно с ним работать, мы рекомендуем вам сначала прочитать данную инструкцию.

КОМПЛЕКТ ПОСТАВКИ

• Бинокль
• 1 литиевый круглый элемент питания 3 В, тип CR2
• Ремень для переноски
• Футляр
• Защитная крышка окуляра
• 2 защитные крышки объектива
• Гарантийный лист

ОГЛАВЛЕНИЕ

Наименование деталей 113

Предисловие....113

Комплект поставки....113

Утилизация электрических и электронных устройств.....115

Возможности применения ....115

Крепление ремня для переноски и защитной крышки окуляра.... 115

Подсоединение защитных крышек объектива...... 115

Установка и замена батареи 116

Уровень заряда батареи....117

Регулировка окуляров/ использование с очками и без них.....118

Регулировка расстояния между глазами ..... 118

Регулировка резкости/ регулировка диоптрий....119

Измерение расстояния 120

Эквивалентное горизонтальное расстояние (ЕНг)..121

Режим сканирования .....122

Точность и дальность измерения .....122

Уход/очистка....124

Вспомогательное оборудование 124

Запасные детали....124

Что делать, если....125

Технические характеристики 126

Предупреждение: не смотрите через ваш Leïca Geovid R, как и через любой другой бинокль, на яркие источники света, чтобы не причинить вред глазам.

УТИЛИЗАЦИЯ ЭЛЕКТРИЧЕСКИХ И ЭЛЕКТРОННЫХ УСТРОЙСТВ

(Распространяется на страны Европейского Союза, а также на другие европейские государства, в которых используется раздельная система сбора отходов)

В конструкции данного устройства содержатся электрические и/или электронные детали и поэтому оно не может быть утилизировано вместе с обычными бытовыми отходами!

Вместо этого в целях вторичного использования данного устройства, его необходимо отнести в один из специализированных пунктов приема, которые организовываются органами местного самоуправления. Данная процедура является бесплатной. Если устройство имеет сменные батареи питания или аккумуляторы, то их необходимо извлечь и, если в этом есть необходимость, утилизировать согласно инструкциям (см. информацию в инструкции к устройству). Более подробную информацию вы можете получить в вашем коммунальном управлении, предприятии по сбору и утилизации отходов или в магазине, в котором вы приобрели данное устройство.

ВОЗМОЖНОСТИ ПРИМЕНЕНИЯ

Бинокли Leica Geovid R имеют крепкий алюминиевый корпус, благодаря которому становится возможной эксплуатация даже при плохих условиях. Не следует обращать внимания даже на сырую погоду – эти бинокли при погружении в воду на глубину до 5 м остаются абсолютно герметичными, а расположенная внутри оптика не запотевает благодаря азотному наполнению.

КРЕПЛЕНИЕ РЕМНЯ ДЛЯ ПЕРЕНОСКИ И ЗАЩИТНОЙ КРЫШКИ ОКУЛЯРА

Если вы хотите закрепить защитную крышку окуляра на ремне для переноски, вам нужно продеть последний в проушину защитной крышки окуляра до того как закрепить ремень для переноски с левой стороны бинокля.

КРЕПЛЕНИЕ ЗАЩИТНЫХ КРЫШЕК ОБЪЕКТИВА

Для установки обеих защитных крышек объектива необходимо натянуть резиновые кольца крышек на трубки бинокля со стороны объектива таким образом, чтобы крышки закрылись.

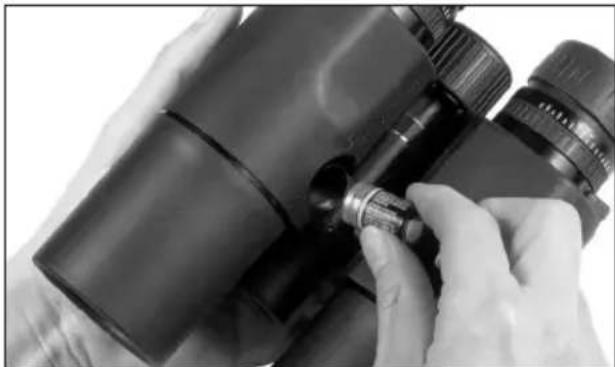

УСТАНОВКА И ЗАМЕНА БАТАРЕИ

В качестве источника электропитания для биноклей Leica Geovid R служит один литиевый круглый элемент питания напряжением 3 Вольт (например, Duracell DL CR2, Ucar CR2, Varta CR2 или другие марки типа CR2).

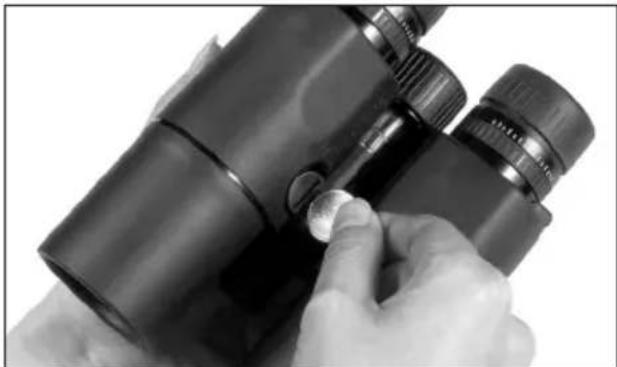

1. Откройте крышку (10) отсека для батареи (9), повернув ее, например, с помощью монеты, против часовой стрелки.
2. Вставьте батарею положительным контактом вперед (как показано на рисунке в отсеке для батареи).
3. Закройте крышку, повернув ее по часовой стрелке.

• Батареи следует хранить в прохладном и сухом месте.
• Если бинокль долгое время не используется, необходимо извлечь батарею.

Внимание!

• Батареи запрещается бросать в огонь, нагревать, заряжать, разбирать или разбивать.
• Отработанные батареи запрещается выбрасывать с обычными домашними отходами, поскольку они содержат ядовитые и вредные для окружающей среды вещества. Для того чтобы подвергнуть батареи вторичной переработке, их необходимо сдавать в торговых точках или выбрасывать вместе со спецотходами (пункт приема).

СТЕПЕНЬ ЗАРЯДА БАТАРЕИ

Новой батареи хватит для выполнения более чем 2000 измерений при 20°C. В зависимости от условий применения срок службы батареи может быть значительно короче или дольше. На сокращение срока службы батареи влияет низкая температура и частое использование режима сканирования. Мигающий индикатор измеренной величины и визирной марки сообщает о том, что батарея израсходовала свой ресурс. После первого мигания можно выполнить еще около 50 измерений, правда, со стремительно уменьша- ющейся дальностью действия.

Внимание!

От холода уменьшается мощность батареи. Поэтому во время использования при низкой температуре необходимо носить Leica Geovid R как можно ближе к телу и установить новую батарею.

РЕГУЛИРОВКА ОКУЛЯРОВ/ИСПОЛЬЗОВА- НИЕ С ОЧКАМИ И БЕЗ НИХ

Окуляры (1) легко регулируются путем вращения и надежно фиксируются в выбранном положении. Чтобы выполнить тщательную очистку, их можно полностью снять. Для обозрения в очках (рисунок А) они остаются в полностью вкрученном положении. Для обозрения без очков они выкручиваются путем вращения против часовой стрелки. Для оптимальной адаптации доступны два положения (рисунки В, С). Если окуляры сильно загрязнены, рекомендуется снять их для последующей очистки (рисунок Д). Чтобы это сделать, необходимо при полностью выкрученном положении окуляров слегка потянуть их.

РЕГУЛИРОВКА РАССТОЯНИЯ МЕЖДУ ГЛАЗАМИ

Путем сгибания бинокля по шарнирной оси (8) устанавливается индивидуальное расстояние между глазами. Правый и левый сектор обзора при этом должны слиться в единое округлое изображение.

РЕГУЛИРОВКА РЕЗКОСТИ/ РЕГУЛИРОВКА ДИОПТРИЙ

Регулировка резкости на различные удаленные объекты достигается на биноклях Leica Geovid R с помощью центрального кольца фокусировки

(2). Для компенсации индивидуальной аметропии для обозрения без очков и для фокусирования визирной марки служат два кольца регулировки диоптрий (3/7).

Внимательно выполните описанные ниже действия. Только после этого вы сможете использовать всю мощность оптики.

1. Поворачивая оба кольца регулировки диоптрий, установите их в нулевое положение.

2. С помощью центрального кольца фокусировки, смотря обоими глазами, сфокусируйтесь на удаленном объекте.

1. С помощью спусковой кнопки (5) активируйте теперь визирную марку.
2. После появления визирной марки, все так же смотря обоими глазами, отрегулируйте правое кольцо регулировки диоптрий (красный указатель) таким образом, чтобы в правом объективе вы могли четко видеть визирную марку.
3. Затем отрегулируйте с помощью центрального кольца фокусировки резкость изображения в правой трубке при включенной визирной марке, но смотря теперь только правым глазом.
4. В заключение отрегулируйте оптимальную резкость изображения в левой трубке с помощью левого кольца диоптрий (3).

Установленные величины вы можете просмотреть в „+“ или„-“ значениях шкалы диоптрий (3a/7a).

Указание:

При просмотре через левый или правый объектив необходимо прищурить другой глаз или просто удерживать соответствующую половину бинокля перед объективом.

ИЗМЕРЕНИЕ РАССТОЯНИЯ

Чтобы измерить расстояние до объекта, его нужно точно завизировать. Для этого следует активировать визирную марку, нажав спусковую кнопку (5) один раз. После отпускания кнопки визирная марка будет продолжать светиться еще в течение 4 с. Если нажать и удерживать кнопку, то визирная марка будет светиться непрерывно. Пока она светится, объект будет завизирован, а при повторном нажатии спусковой кнопки будет выполнено измерение расстояния и показано измеренное значение.

Во время измерения визирная марка быстро гаснет. При повторном нажатии спусковой кнопки всегда можно выполнить новое измерение, пока визирная марка еще светится. Если расстояние до объекта составляет менее 10 метров, или если превышена дальность измерения или объект недостаточно отражается, то появится индикация „---“. После того как индикация погаснет, дальномер будет автоматически выключен.

Указания:

• В зависимости от установленного расстояния между глазами, индикации можно также просматривать под небольшим углом.
• Имеются различные версии биноклей Leica Geovid R: с индикацией расстояния в метрах или ярдах. Внешне различные версии распознаются по данным, указанным на крышке центрального кольца фокусировки.

ЭКВИВАЛЕНТНОЕ ГОРИЗОНТАЛЬНОЕ РАССТОЯНИЕ (ЕН+)

Выстрелы по расположенным выше или ниже целям связаны с измененными баллистическими условиями. Поэтому они требуют знания эквивалентного горизонтального расстояния (Equivalent Horizontal Range), имеющего значение для охоты. Знание EN- важно, например, при использовании баллистической наводки.

Это значение ЕН- бинокль Leica Geovid R рассчитывает из линейного измеренного расстояния, поправочного коэффициента, а также из измеренного угла.

При выполнении единичных измерений бинокль Leica Geovid R будет всегда сначала показывать линейное, прямое расстояние до цели. Через прим. 2 с индикация изменится на эквивалентное горизонтальное расстояние.

Указание:

• Из соображений безопасности значения EN указываются только в пределах диапазона 10 - 1100м. Кроме того, указывается фактически измеренное, линейное расстояние.
• Функция EN- не выключается.

Важно:

• Помните о том, что как раз при больших расстояниях влияние всех баллистических факторов влияния значительно увеличивается и могут возникнуть существенные отклонения. Поэтому показываемые баллистические параметры настоятельно рекомендуется использовать в качестве вспомогательных средств!
• Независимо от использования этой информации за оценку соответствующей ситуации на охоте несете ответственность именно вы!

РЕЖИМ СКАНИРОВАНИЯ

С помощью биноклей Leica Geovid R выполнять измерение возможно также в непрерывном режиме работы. Если спусковая кнопка (5) при втором нажатии удерживается в нажатом положении, то по истечении прим. 0,5 с прибор переключится в режим сканирования и будет непрерывно выполнять измерения. Это видно по меняющейся индикации. По истечении прим. 1,5 с будет показано новое измеренное значение.

Режим сканирования особенно удобен при измерении на небольших объектах.

Указания:

• В режиме сканирования при выполнении непрерывных измерений потребление тока больше, чем при выполнении единичных измерений.
• По истечении 10 с режим сканирования будет автоматически выключен, чтобы не расходовать заряд батареи из-за неумышленного нажатия кнопок.
• В режиме сканирования значениеЕН- будет показано только с последним измерением, но не раньше.

ТОЧНОСТЬ И ДАЛЬНОСТЬ ИЗМЕРЕНИЯ

Точность измерения биноклей Leica Geovid R составляет до ±1 метра/ярда. Максимальная дальность действия может быть достигнута при наличии хорошо отражаемых объектов и визуальной дальности видимости равной 10 км. Дальность измерения зависит от следующих факторов:

Дальность действия	больше меньше
Цвет объекта	белый черный
Угол к объекту	перпендикулярный	острый
Величина объекта	большой маленький
Общая освещенность	слабая (облачность)	сильная (полуденное солнце)
Атмосферные условия	ясно туман
Структура объекта	однородная (стена дома)	неоднородная (куст, дерево)

При солнечном свете и хорошей видимости дальность действия и точность будут иметь такие величины:

Дальность действия	от 10 м до прим. 1100 м
Точность	от ± 1 м до 350 мот ± 2 м до 700 м ± 0,5% свыше 700 м

УХОД/ОЧИСТКА

Ваш бинокль Leica Geovid R не нуждается в особом уходе. Грубые загрязнения, такие как, например, песок нужно удалять с помощью волосяной кисточки или сдувать. Отпечатки пальцев и т. п. на линзах объектива и окуляров могут быть удалены с помощью мягкой чистой кожи или ткани, не содержащей пыли. При сильном загрязнении, например, поворотных втулок окуляров, бинокль можно очистить путем простого промывания под проточной водой. Морскую воду также нужно смывать.

Внимание!

При вытирании сильно загрязненных линз не надавливайте слишком сильно на поверхность. Хотя просветление и имеет высокую устойчивость к износу, оно все же может быть повреждено частичками песка или кристаллами соли. Каждый бинокль Leica Geovid R кроме обозначения типа имеет свой „собственный“ серийный номер. Для безопасности запишите этот номер в документах.

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ № для заказа

Адаптер штатива с резьбой 1/4"...... 42 220

Ремень для переноски при плавании, оранжевый 42 163

ЗАПАСНЫЕ ДЕТАЛИ

Если для вашего бинокля потребуются запасные детали, как, например, окуляры, крышки или ремень для переноски, обращай-тесь, пожалуйста, в наш сервисный центр или представительство Leica в вашей стране (адреса указаны в гарантийном листе).

ЧТО ДЕЛАТЬ, ЕСЛИ...

Неполадка Причина Устранение
При обозрении не достигаетсяокруглое изображение.	а) Бинокль не достаточно хорошоотрегулирован для персональногорасстояния между глазами.	а) Сильно или немного наклоняяшарнирную ось, отрегулируйтерасстояние обеих трубок бинокля.
	в) Зрачок наблюдателя ненаходится на выходном зрачкебинокля.	в) Измените положение головы,глаз и бинокля.
	с) Положение поворотных втулококуляров не соответствуетправильному использованию сочками и без них.	с) Измените регулировку: те, ктоносит очки, вкручивают втулкиокуляров; при обозрении без очков:втулки окуляров необходимовыкручивать.
Нечеткое изображение Регулировкадиоптрий выполненане точно		Выполнить повторную регулировкудиоптрий
При измерении расстоянияпоявляется индикация „- - -“	а) Диапазон измерения превышенили меньше минимального	Учесть данные для диапазонаизмерения
	в) Коэффициент отражения объектанедостаточный
Мигает индикация или нельзявыполнить измерение	Батарея отработала свой ресурс Заменить батарею

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
LEICA GEOVID 8x42 R LEICA GEOVID 10x42 R

Увеличение		8х
Диаметр объектива	42 мм
Выходной зрачок 5,25 мм 4,2 мм
Число затемнения	18,33
Геометрическая сила света	27,56	17,64
Сектор обзора (на 1000 м/ярдов) 125	м/7,1° 110 м/6,3° (широкий угол)
Предел аккомодации вблизи (при 0 диоптрий)	прим. 5,6 м прим. 5,6 м
Длина выходных зрачков 18,5 мм 15,6 мм
Расстояние между зрачками 56-74 мм
Вид призмы пентапризма с крышей
Просветление на линзах на призмах	высокопрочное покрыпие (НДСТМ) и гидрофобное просветление Aqua-Dura (Аквадура) на внешних линзах фазокорректирующее покрытие P40
Регулировка диоптрий	прим. ± 3,5 диоптрии
Пригоден для людей, носящих очки	да
Рабочая температура	от -25 ° до +55 °C
Температура хранения	от -40 °C до +85 °C
Водонепроницаемость	0,5 бар (прим. 5 м под водой)
Материал корпуса	алюминий, литой под давлением
Максимальная дальность действия	прим. 1100 м
Минимальное расстояние	10 м
Точность измерения	от ±1 м до 350 мот ±2 м до 700 м±0,5% свыше 700 м
Баллистическая функция	выдача эквивалентного горизонтального расстояния (ЕН-) от 10 м/ярдов до 1100m/1200у ярдов
Индикация	светодиодный индикатор с 4 цифрами
Батарея	1 литиевый круглый элемент питания 3 В, тип CR2
Срок службы батареи1	≥ 2000 измерений
Лазер	безопасный для глаз, согласно EN и FDA класс 1
Дивергенция лазерного луча	2,5 x 0,5 мрад
Максимальная продолжительность измерения	прим. 1,4 с
Размеры ( Ш^2 × В^3 × Т^2 )	прим. 124 x174 x 65 мм
Вес (с батареей)	прим. 900 г

^1 При 20°C и средней степени эксплуатации ^2 При расстоянии между глазами 65 мм ^3 При вкрученных окулярах

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
LEICA GEOVID 8x56 R LEICA GEOVID 15x56 R

Увеличение		8х
Диаметр объектива 56 мм
Выходной зрачок 7 мм 3,7 мм
Число затемнения	21,17
Геометрическая сила света	49	13,94
Сектор обзора (на 1000 м/ярдов)	118 м/6,8°	72 м/4,1°
Предел аккомодации вблизи (при 0 диоптрий)	прим. 5,5 м прим. 5,5 м
Длина выходных зрачков 18,5 мм 1	5,6 мм
Расстояние между зрачками 58-74 мм
Вид примы пентапризма с крышей
Просветление на линзах на призмах	высокопрочное покрытие (НДСТМ) и гидрофобное просветление Aqua-Dura (Аквадура) на внешних линзах фазокорректирующее покрытие P40
Регулировка диоптрий	прим. ± 3,5 диоптрии
Пригоден для людей, носящих очки	да
Рабочая температура	от -25 °C до +55 °C
Температура хранения	от -40 °C до +85 °C
Водонепроницаемость	0,5 бар (прим. 5 м под водой)
Материал корпуса	алюминий, литой под давлением
Максимальная дальность действия	прим. 1100 м
Минимальное расстояние	10 м
Точность измерения	от ±1 м до 350 мот ±2 м до 700 м±0,5% свыше 700 м
Баллистическая функция	выдача эквивалентного горизонтального расстояния (EN+) от 10 м/ярдов до 1100m/1200у ярдов
Индикация	светодиодный индикатор с 4 цифрами
Батарея	1 литиевый круглый элемент питания 3 В, тип CR2
Срок службы батареи1	≥ 2000 измерений
Лазер	безопасный для глаз, согласно EN и FDA класс 1
Дивергенция лазерного луча	2,5 x 0,5 мрад
Максимальная продолжительность измерения	прим. 1,4 с
Размеры ( Ш^2 × В^3 × Т^2 )	прим. 135 x182 x 68 мм	прим. 135 x 208 x 68 мм
Вес (с батареей)	прим. 1100 г	прим. 1245 г

^1 При 20°C и средней степени эксплуатации ^2 При расстоянии между глазами 65 мм ^3 При вкрученных окулярах

LEICA PRODUCT SUPPORT

На технические вопросы, связанные с программой Leica, вам ответят в письменной форме, по телефону, факсу или по электронной почте в информационной службе Leica:

Leica Camera AG

Для технического обслуживания вашего оборудования Leica, а также в случаях поломки к вашим услугам отдел технической поддержки Leica Camera AG или мастерская представительства Leica в вашей стране (список адресов указан в гарантийном листе).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Тел.: [phone]
