Producttype	Afstandsmeter verrekijker
Merk	Leica
Model	Geovid R 8x42
Vergroting	8x
Objectiefdiameter	42 mm
Uittredepupil	5,25 mm
Gezichtsveld (op 1000 m)	125 m
Minimale scherpstelafstand	Ongeveer 5,6 m
Longitudinale afstand uittredepupil	18,5 mm
Interpupillaire afstand	56–74 mm
Prismatype	Dakprisma
Antireflectiecoating	Op lenzen en prismen, P40 fasecorrectielaag
Dioptriecompensatie	± 3,5 dioptrie
Aanpassing voor brildragers	Ja, afschroefbare oogcapsules
Voeding	1 lithiumbatterij 3V type CR2
Batterijduur	Meer dan 2000 metingen bij 20 °C
Meetbereik	10 m tot circa 1100 m
Meetnauwkeurigheid	±1 m tot 350 m, ±2 m tot 700 m, ±0,5% daarboven
Functies	Afstandsmeting, equivalente horizontale afstand (EHR), scanmodus
Weergave	LED 4 cijfers
Waterdichtheid	Tot 5 m diepte (0,5 bar)
Stikstofvulling	Ja, anti-condens
Behuizingsmateriaal	Gegoten aluminium
Bedrijfstemperatuur	−25 °C tot +55 °C
Afmetingen (L x H x D)	Ongeveer 124 x 174 x 65 mm
Gewicht (met batterij)	Ongeveer 900 g
Inbegrepen accessoires	Draagriem, hoes, oculair- en objectiefdoppen, batterij, garantiekaart
Onderhoud	Reinigen met zachte borstel, pluisvrije doek; bij sterke vervuiling met stromend water reinigen
Garantie	Raadpleeg de Leica-garantiekaart

Veelgestelde vragen - Geovid R 8x42 LEICA

Hoe stel ik de dioptriecompensatie van de Leica Geovid R 8x42 verrekijker in?

Draai beide dioptriecompensatieringen naar de nulstand. Stel scherp op een ver object met de centrale ring. Activeer de richtkruisen met de ontspanknop en pas vervolgens de rechtercompensatiering (rode markering) aan tot de richtkruisen scherp zijn. Stel ten slotte de scherpte van de linkerbuis in met de linkercompensatiering.

Welke batterij gebruiken en hoe vervang ik deze?

Gebruik een cilindrische lithiumbatterij 3 V type CR2 (bijv. Duracell DL CR2). Open het compartimentdeksel door tegen de klok in te draaien, plaats de batterij met de + pool naar voren en sluit door met de klok mee te draaien.

Hoe maak ik de lenzen schoon zonder krassen?

Verwijder eerst grove deeltjes met een zachte borstel of door te blazen. Voor vlekken (vingerafdrukken enz.) gebruik een schoon zeemleer of een pluisvrije doek. Oefen geen grote druk uit op de lens om de antireflectiecoating niet te beschadigen.

Wat betekent de weergave '——' tijdens het meten?

De weergave '——' geeft aan dat het object zich op minder dan 10 meter bevindt, dat het maximale bereik is overschreden, of dat het doelwit niet voldoende reflecteert om een meting uit te voeren.

Hoe gebruik ik de scanmodus?

Houd bij de tweede druk de ontspanknop ongeveer 0,5 seconde ingedrukt: de verrekijker schakelt over naar de scanmodus en voert continue metingen uit. Ongeveer elke 1,5 seconde wordt een nieuwe waarde weergegeven. De modus stopt automatisch na 10 seconden om de batterij te sparen.

Wat is de equivalente horizontale afstand (EHR)?

De EHR is de gecorrigeerde afstand voor een schot in helling (doel hoger of lager). De verrekijker berekent deze waarde op basis van de gemeten afstand en de hoek. Het display toont eerst de directe afstand, na ongeveer 2 seconden de EHR. Deze functie kan niet worden uitgeschakeld.

Zijn de verrekijkers waterdicht en anti-condens?

Ja, ze zijn waterdicht tot 5 m diepte (0,5 bar) en de met stikstof gevulde behuizing voorkomt condensvorming aan de binnenkant. U kunt ze zonder problemen gebruiken in de regen of bij vochtige omstandigheden.

Kan ik de verrekijker gebruiken met een bril?

Ja. Voor observatie met bril moeten de oogcapsules volledig zijn ingedraaid (lage stand). Voor observatie zonder bril draait u ze uit om het oog naar voren te brengen. Twee gekartelde standen zijn beschikbaar voor een optimale afstelling.

Wat te doen als de weergave knippert tijdens het meten?

Een knipperende weergave geeft aan dat de batterij leeg is. U hebt nog ongeveer 50 metingen mogelijk, maar het bereik neemt af. Vervang de batterij zo snel mogelijk.

Waar vind ik reserveonderdelen (oogcapsules, riem, enz.)?

Neem contact op met de Leica-klantenservice of de Leica-vertegenwoordiger in uw land (adres op de garantiekaart). U kunt accessoires bestellen zoals de statiefadapter (ref. 42 220) of de oranje draagriem (ref. 42 163).

GEBRUIKSAANWIJZING Geovid R 8x42 LEICA

Stand a: uitgedraaid voor observeren zonder bril

Stand b: ingedraaid voor observeren met bril

1. Centrale focusseerring
2. Dioptrie-instelring met a. Schaal
3. Ogen voor draagriem
4. Activeringsknop voor afstandsmeting
5. Laser-optiek
6. Dioptrie-compensatie voor richtpunt met a. Schaal
7. Scharnieras voor instelling van de oogafstand
8. Batterijvak
9. Batterijvakdeksel

VOORWOORD

Geachte klant

De naam Leica staat wereldwijd voor hoogste kwaliteit, fijnmechanische precisie bij maximale betrouwbaarheid en lange levensduur.

Wij wensen u veel plezier en succes met uw nieuwe Leica Geovid R verrekijker. Om deze goed te kunnen gebruiken, adviseren wij u eerst deze handleiding te lezen.

LEVERINGSOMVANG

• Verrekijker
• 1 lithium-knoopcel 3V type CR2
• Draagriem
• Paraattas
• Oculair-beschermdop
• 2 beschermdoppen objectief
• Garantiekaart

INHOUDSOPGAVE

Aanduiding van de onderdelen 49

Voorwoord....49

Leveringsomvang 49

Milieuvriendelijk afvoeren elektrische en elektronische apparatuur....51

Toepassingsmogelijkheden....51

Aanbrengen van de draagriem en de oculair- beschermdop....51

Aanbrengen van de objectief-beschermdop....51

Plaatsen en vervangen van de batterij 52

Batterijconditie 53

Instellen van de oogschelpen / gebruik met en zonder bril....54

Instellen van de oogafstand....54

Instellen van de scherpte / dioptrie-compensatie ..... 55

Afstandsmeting....56

De equivalente horizontale afstand (EHr) 57

Scan-modus....58

Precisie en meetbereik 58

Onderhoud/reiniging 60

Accessoires 60

Vervangende onderdelen....60

Wat doen, als....61

Waarschuwing: Vermijd met de Leica Geovid R direct in heldere lichtbronnen te kijken om oogletsel uit te sluiten, net zoals bij andere verrekijkers.

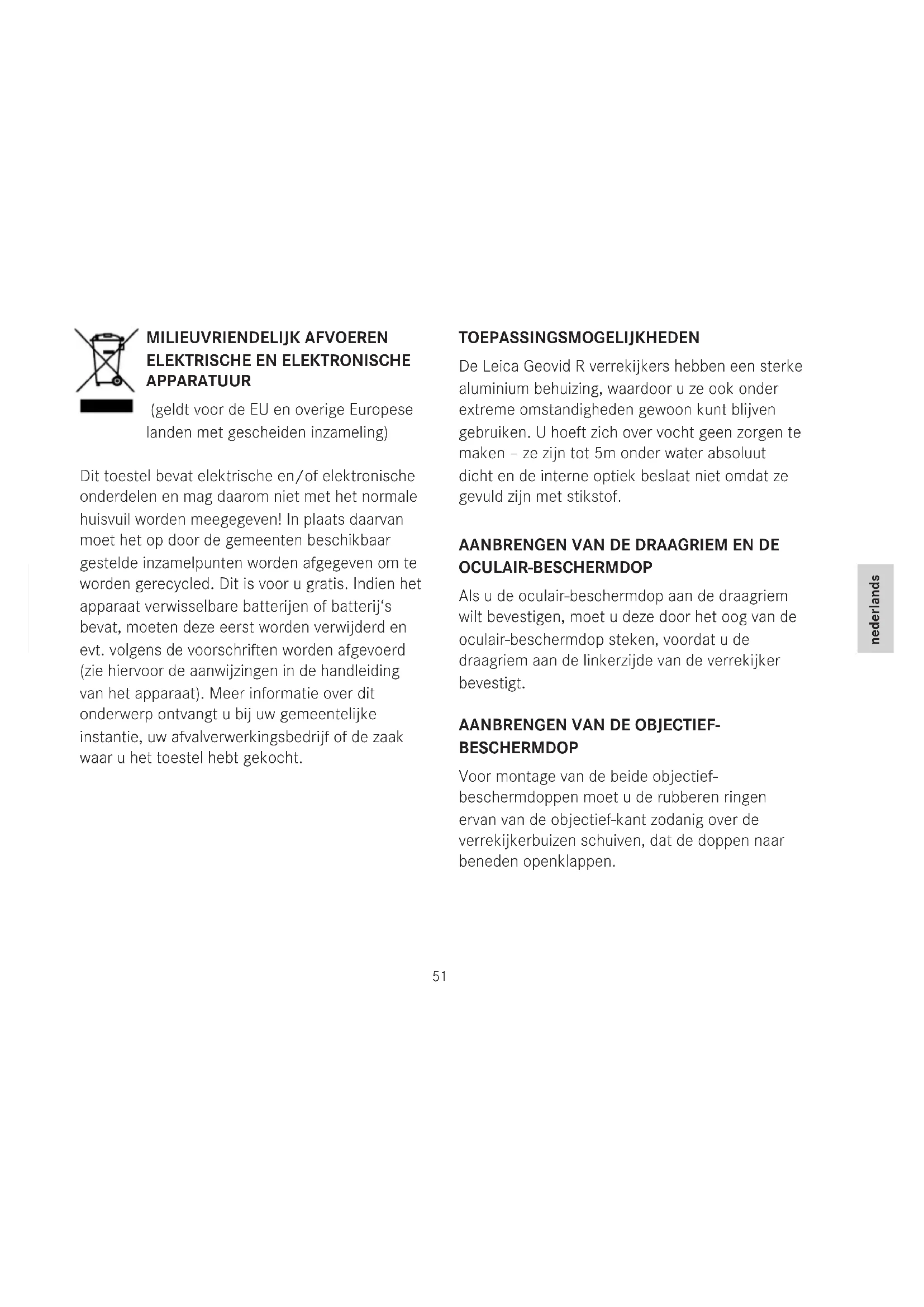

(geldt voor de EU en overige Europese landen met gescheiden inzameling)

Dit toestel bevat elektrische en/of elektronische onderdelen en mag daarom niet met het normale huisvuil worden meegegeven! In plaats daarvan moet het op door de gemeenten beschikbaar gestelde inzamelpunten worden afgegeven om te worden gerecycled. Dit is voor u gratis. Indien het apparaat verwisselbare batterijen of batterij's bevat, moeten deze eerst worden verwijderd en evt. volgens de voorschriften worden afgevoerd (zie hiervoor de aanwijzingen in de handleiding van het apparaat). Meer informatie over dit onderwerp ontvangt u bij uw gemeentelijke instantie, uw afvalverwerkingsbedrijf of de zaak waar u het toestel hebt gekocht.

TOEPASSINGSMOGELIJKHEDEN

De Leica Geovid R verrekijkers hebben een sterke aluminium behuizing, waardoor u ze ook onder extreme omstandigheden gewoon kunt blijven gebruiken. U hoeft zich over vocht geen zorgen te maken – ze zijn tot 5m onder water absoluut dicht en de interne optiek beslaat niet omdat ze gevuld zijn met stikstof.

AANBRENGEN VAN DE DRAAGRIEM EN DE OCULAIR-BESCHERMDOP

Als u de oculair-beschermdop aan de draagriem wilt bevestigen, moet u deze door het oog van de oculair-beschermdop steken, voordat u de draagriem aan de linkerzijde van de verrekijker bevestigt.

AANBRENGEN VAN DE OBJECTIEF-BESCHERMDOP

Voor montage van de beide objectief- beschermdoppen moet u de rubberen ringen ervan van de objectief-kant zodanig over de verrekijkerbuizen schuiven, dat de doppen naar beneden openklappen.

De Leica Geovid R verrekijkers zijn voor voeding voorzien van een 3 Volt lithium-knoopcel (bijv. Duracell DL CR2, Ucar CR2, Varta CR2 of andere typen CR2).

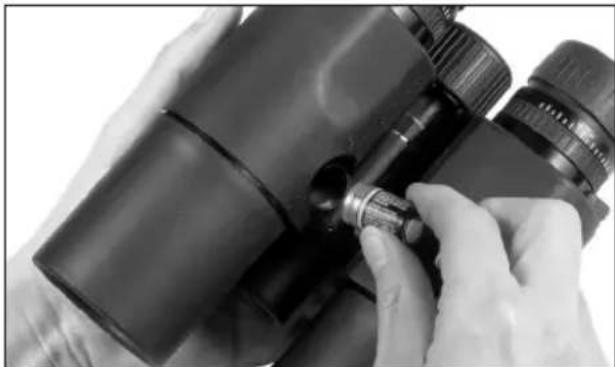

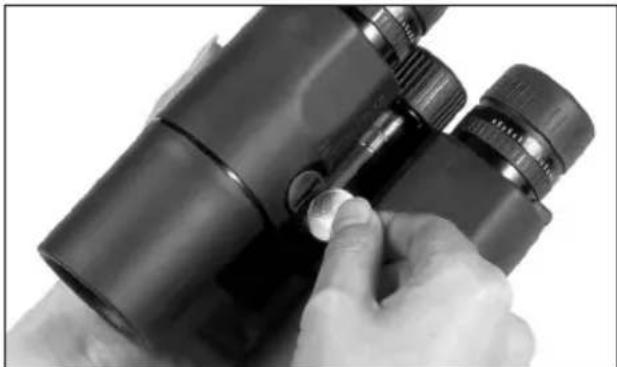

1. Open de deksel (10) van het batterijvak (9) door dit bijv. met een muntstuk tegen de wijzers van de klok in te draaien.
2. Plaats de batterij met het pluscontact naar voren (volgens de aanduiding in het batterijvak).
3. Sluit de deksel weer door hem met de wijzers van de klok mee te draaien.

• Batterijen moeten koel en droog worden bewaard.
• Wanneer de verrekijker langere tijd niet wordt gebruikt, moet de batterij worden verwijderd.

Attentie:

• Batterijen mogen in geen geval in het vuur worden gegooid, verwarmd, opgeladen, gedemonteerd of opengebroken worden.
• Lege batterijen mogen niet met het normale huisvuil worden meegegeven, want ze bevatten giftige, milieubelastende stoffen. Voor recycling moet u ze bij de handelaar of een verzamelpunt van chemisch afval afgeven.

BATTERIJCONDITIE

Een nieuwe batterij is goed voor ca. 2000 metingen bij 20°C.

Afhankelijk van de gebruiksomstandigheden kan de levensduur van de batterij aanzienlijk korter of langer zijn. De levensduur van de batterij wordt verkort door lage temperaturen en veelvuldig gebruik van de scan-modus.

Een lege batterij wordt aangegeven door een knipperende indicatie van meetwaarde en richtpunt. Als het knipperen begint, zijn nog ca. 50 metingen mogelijk, maar met steeds kortere reikwijdte.

Attentie:

Koude verlaagt de batterijcapaciteit. Bij lage temperaturen adviseren wij daarom de Leica Geovid R dicht op het lichaam te dragen en een nieuwe batterij te gebruiken.

De oculair-oogschelpen (1) kunnen door draaien eenvoudig worden versteld en klikken betrouwbaar in op de gekozen standen. Voor een grondige reiniging kunnen ze ook helemaal worden verwijderd. Voor waarneming met bril (afbeelding A) blijven ze in de volledig ingedraaide stand. Voor waarneming zonder bril worden ze tegen de wijzers van de klok in uitgedraaid. Er zijn voor optimale aanpassing twee posities beschikbaar (afbeeldingen B, C). Als de oculairs ernstig vervuild zijn, wordt geadviseerd de oogschelpen voor reiniging te verwijderen (afbeelding D). In de volledig uitgedraaide stand worden ze door iets trekken verwijderd.

INSTELLEN VAN DE OOGAFSTAND

Door knikken van de verrekijker om de scharnieras (8) wordt de individuele oogafstand ingesteld. Het gezichtsveld links en rechts moeten daarbij tot een cirkelvormig beeld in elkaar vloeien.

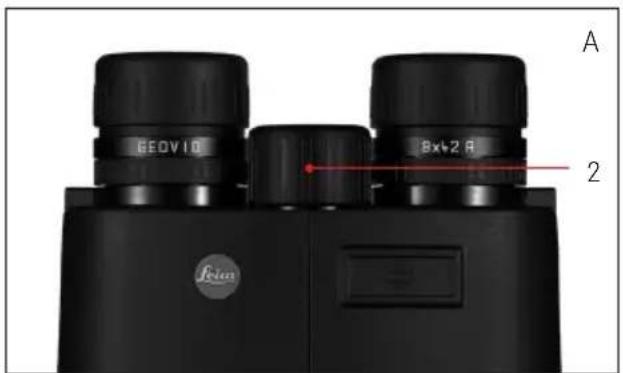

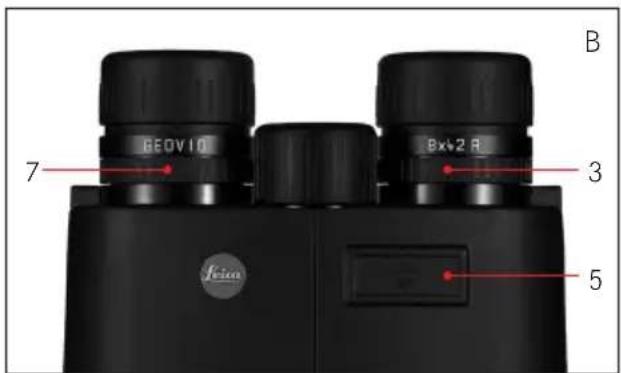

INSTELLEN VAN DE SCHERPTE / DIOPTRIE-COMPENSATIE

De instelling van de scherpte voor verschillende ver verwijderde objecten doet u bij Leica Geovid R verrekijkers met de ring voor centraal focusseren (2). Voor de correctie van de individuele gezichtsstoornis voor waarneming zonder bril en voor het scherpstellen van het richtpunt dienen de beide dioptrie-compensatieringen (3/7). Volg precies de hierna beschreven stappen. Alleen dan kunt u de volledige capaciteit van het optiek benutten.

1. Draai beide dioptrie-compensatieringen op hun nulstand.
2. Stel ze - terwijl u met beide ogen kijkt - met het centrale focusseerwiel in op een ver verwijderd object.

1. Met de activeringsknop (5) activeert u nu het richtpunt.
2. Als het richtpunt verschijnt, stelt u - terwijl u nog steeds met beide ogen kijkt - de rechter dioptrie-compensatiering (rode index) zodanig in dat u het richtpunt in de rechter optiek scherp ziet.
3. Daarna stelt u - met nog steeds ingeschakeld richtpunt, maar nu nog alleen met het rechteroog kijkend - met de centrale focusseerring het beeld rechts exact scherp.
4. Ten slotte stelt u het beeld aan de linkerkant met de linker dioptriering (3) optimaal scherp.

De ingestelde waarden kunt u van de „+“ of „-“ waarden van de dioptrieschalen (3a/7a) aflezen.

Opmerking:

Bij het kijken met het linker- of rechteroog moet het andere oog worden dichtgeknepen of moet het betreffende glas aan de voorzijde van het objectief worden afgedekt.

Om de afstand tot een object te meten, moet het precies worden gepeild. Hiervoor activeert men het richtpunt door de activeringsknop (5) eenmaal in te drukken. Na het loslaten van de knop, brandt het richtpunt nog gedurende ca. 4s. Bij ingedrukt gehouden knop brandt het richtpunt permanent. Terwijl dit brandt, wordt het object gepeild en door opnieuw indrukken van de activeringsknop wordt de afstandsmeting uitgevoerd en de meetwaarde vervolgens getoond.

Het richtpunt gaat bij de meting even uit.

Door de activeringsknop opnieuw in te drukken en zolang het richtpunt nog brandt, kan er altijd een nieuwe meting worden gestart.

Als de afstand tot het object minder dan 10 meter bedraagt, de reikwijdte wordt overschreden of het object onvoldoende reflecteert, verschijnt de indicatie „---“.

Zodra de indicatie verdwijnt, wordt de afstandsmeter automatisch uitgeschakeld.

Aanwijzingen:

• Afhankelijk van de ingestelde oogafstand, kunnen de indicaties ook iets scheef staan.
• De Leica Geovid R verrekijkers zijn verkrijgbaar in verschillende versies voor de afstandsindicatie in meters of yards. Uiterlijk zijn de verschillende versies aan de gegevens op de dop van de centrale focusseerring te herkennen.

DE EQUIVALENTE HORIZONTALE AFSTAND (EH)

Schoten op een hoger of lager gelegen doel zijn onderhevig aan andere ballistische invloeden.

Hiervoor is dus kennis vereist van de - op de jacht toepasselijke - equivalente horizontale afstand (Equivalent Horizontal Range). Kennis van de EH- is bijv. belangrijk bij toepassing van een ballistisch vizier.

Deze EH- berekent de Leica Geovid R uit de lineair gemeten afstand, een correctiefactor en de eveneens gemeten hoek.

De Leica Geovid R zal bij individuele metingen altijd eerst de lineaire, directe afstand tot het object weergeven. Na ongeveer 2s verandert de indicatie in de equivalente horizontale afstand.

Opmerking:

• EH-waarden worden om veiligheidsredenen alleen tussen 10m en 1100m weergegeven. Daarboven wordt enkel de gemeten, lineaire afstand weergegeven.
• De EHR-functie kan niet worden uitgeschakeld.

Belangrijk:

• denkt u eraan dat vooral bij grote afstanden de invloed van alle ballistisch relevante factoren toeneemt en er aanzienlijke afwijkingen kunnen optreden. De weergegeven ballistische waarden zijn daarom uitdrukkelijk slechts als hulpmiddel bedoeld!
• Onafhankelijk van het gebruik van deze informatie blijft u te allen tijde zelf voor de inschatting van de situatie tijdens de jacht verantwoordelijk!

SCAN-MODUS

Met de Leica Geovid R verrekijkers kunt u ook permanent meten. Houd de grote activeringsknop (5) na de 2e activatie ingedrukt, en het toestel schakelt na ca. 0,5s over op deze scan-modus en voert dan permanent metingen uit. Dit is te herkennen aan de wisselende indicatie: Na telkens ca. 1,5s wordt een nieuwe meetwaarde aangegeven.

De scan-modus is bijzonder praktisch bij de meting van kleine doelen.

Aanwijzingen:

• In de scan-modus is het stroomverbruik op basis van de permanente metingen hoger dan bij afzonderlijke metingen.
• Na 10s wordt de scan-modus automatisch uitgeschakeld, zodat de batterij wordt ontzien bij het abusievelijk indrukken van de knop.
• In de scan-modus wordt deEH-waarde pas weergegeven na de laatste meting.

PRECISIE EN MEETBEREIK

De meetnauwkeurigheid van de Leica Geovid R verrekijkers bedraagt t/m ± 1 meter/yard. De maximale reikwijdte wordt bereikt bij goed reflecterende objecten en een zicht van 10km. Het meetbereik wordt door de volgende factoren beïnvloed:

Reikwijdte groter kleiner
Kleur van het object	wit zwart
Hoek tot het object	verticaal scherp
Grootte object	groot klein
Algemene helderheid	geringer (bewolkt)	hoog (middagzon)
Atmosferische omstandigheden	helder nevelig
Structuur object	homogeen (huismuur)	niet homogeen (struik, boom)

Bij zonneschijn en goed zicht geldt de volgende reikwijdte en precisie:

Reikwijdte	10m t/m ca. 1100m
Precisie	±1m t/m 350m±2m t/m 700m± 0.5% op 700m

ONDERHOUD/REINIGING

Speciaal onderhoud van uw Leica Geovid R verrekijker is niet noodzakelijk. Grove vuildeeltjes, zoals bijv. zand, dienen met een fijn kwastje te worden verwijderd of weggeblazen.

Vingerafdrukken e.d. op objectief- en oculairlenzen kunnen met een zacht, schoon zeemleer of stofvrije doek worden verwijderd. Bij sterke vervuiling, bijv. van de oculair-draaihulzen, kunt u de verrekijker door eenvoudig afspoelen onder stromend water schoonmaken. Zout water moet eveneens worden afgespoeld.

Attentie:

Oefen geen grote druk uit bij het reinigen van sterk vervuilde lenzen. De coating is weliswaar zeer krasvast, maar kan door zand of zoutkristallen toch worden beschadigd. Elke Leica Geovid R verrekijker heeft behalve de typeaanduiding een „persoonlijk“ fabricagenummer. Noteer dit nummer en berg het voor de veiligheid bij uw documentatie op.

ACCESSOIRES Bestelnr.

Statiefadapter met ^1/_4 " schroefdraad..... 42 220 Zwem-draagriem, oranje ..... 42 163

VERVANGENDE ONDERDELEN

Als u reserveonderdelen voor uw verrekijker nodig hebt, zoals oogschelpen, doppen of een draagriem, kunt u zich tot onze klantenservice of uw nationale Leica vertegenwoordiging wenden (adressen zie garantiebewijs).

WAT DOEN, ALS...

Storing Oorzaak Oplossing
Bij de observatie wordt geen cirkelvormig beeld bereikt.	a) De verrekijker is niet voldoende aangepast aan de persoonlijke oogafstand.	a) Eenvoudig door sterker of zwakker buigen van de scharnieras, kunt u de afstand tussen de verrekijkerbuizen corrigeren.
	b) De pupil van de gebruiker correspondeert niet met de uittreepupil van de verrekijker.	b) Houding van het hoofd of positie van het oog en de verrekijker corrigeren.
	c) De stand van de oculairhulzen is niet goed ingesteld voor gebruik met en zonder bril.	b) Aanpassing corrigeren: Brildragers draaien de oculairhulzen naar binnen; bij gebruik zonder bril: oculairhulzen naar buiten draaien.
Weergave onscherp Dioptrieëncompensatie is niet juist Dioptrieëncompensatie opnieuw uitvoeren
Tijdens de afstandsmeting verschijnt de indicatie „- - -“	a) Meetbereik te hoog of te laag Met gegevens van het meetbereik rekening houden
	b) De reflectie van het object is onvoldoende
Indicatie knippert of geen meting mogelijk	Batterij leeg Batterij vervangen

Vergroting		8x
Diameter objectief	42mm
Uittrede pupil		5,25mm
Schemeringsgetal	18,33	20,5
Geometrische lichtsterkte	27,56	17
Gezichtsveld (op 1000m/yds) 125m/7	1° 110m/6,3° (groothoek)
Instelgrens dichtbij (bij 0 dioptr.) circa	5,6m circa 5,6m
Uittrede pupillen - lengteafstand	18,5mm	15,6mm
Pupillenafstand	56-74mm
Prismatype	dakkant
Coating op objectieven op prisma's fasecorrectie-coating P40	High Durable Coating (HDC ^TM ) en hydrofobe Aqua-Dura coating op buitenste lenzen
Dioptrie-compensatie ca. ± 3,5 dioptr.
Voor brildragers geschikt	Ja
Gebruikstemperatuur -25 tot +55 °C
Opslagtemperatuur -40 °C t/m +85 °C
Waterdichtheid 0,5bar (ca. 5m waterdiepte)
Materiaal behuizing Aluminium gegoten
Maximale reikwijdte circa 1100m
Minimumafstand	10m
Meetprecisie	±1m t/m 350m±2m t/m 700m± 0.5% op 700m
Ballistische optie	Output equivalente horizontale afstand (EH) van 10m/y t/m 1100m/1200y
Indicatie	LED met 4 cijfers
Batterij	1 lithium-knoopcel 3V type CR2
Levensduur batterij ^1 ≥ 2000 metingen
Laser	Oogveilig volgens EN en FDA klasse 1
Laserstraaldivergentie	2,5 x 0,5mrad
Maximale meetperiode	ca. 1,4s
Afmetingen ( B^2 × H^3 × T^2 )	ca. 124 x174 x 65mm
Gewicht (met batterij)	ca. 900g

^1 Bij 20 °C en een gemiddeld toepassingsprofiel ^2 Bij oogafstand 65mm ^3 Bij ingeschroefde oogschelpen

Vergroting		8x
Diameter objectief	56mm
Uittrede pupil		7mm
Schemeringsgetal		21,17
Geometrische lichtsterkte	49
Gezichtsveld (op 1000m/yds)	118m/6,8°	72m/4,1°
Instelgrens dichtbij (bij 0 dioptr.) circa	5,5m circa 5,5m
Uittrede pupillen - lengteafstand	18,5mm	15,6mm
Pupillenafstand	58-74mm
Prismatype	dakkant
Coating op lenzen High Durable Coating (HDC?) en hydrofobe Aqua-Dura coating op buitenlenzen op prisma's fasecorrectie-coating P40
Dioptrie-compensatie ca. ± 3,5 dioptr.
Voor brildragers geschikt	Ja
Gebruikstemperatuur -25 °C t/m +55 °C
Opslagtemperatuur -40 °C t/m +85 °C
Waterdichtheid 0,5bar (ca. 5m waterdiepte)
Materiaal behuizing Aluminium gegoten
Maximale reikwijdte circa 1100m
Minimumafstand	10m
Meetprecisie	±1m t/m 350m±2m t/m 700m±0.5% op 700m
Ballistische optie	Output equivalente horizontale afstand (EH-) van 10m/y t/m 1100m/1200y
Indicatie	LED met 4 cijfers
Batterij	1 lithium-knoopcel 3V type CR2
Levensduur batterij1 ≥ 2000 metingen
Laser	Oogveilig volgens EN en FDA klasse 1
Laserstraaldivergentie	2,5 x 0,5mrad
Maximale meetperiode	ca. 1,4s
Afmetingen (B2 x H3 x T2)	ca. 135 x 182 x 68mm	ca. 135 x 208 x 68mm
Gewicht (met batterij)	ca. 1100g	ca. 1245g

^1 Bij 20 °C en een gemiddeld toepassingsprofiel ^2 Bij oogafstand 65mm ^3 Bij ingeschroefde oogschelpen

15x

3,7mm

28,

LEICA PRODUCT SUPPORT

Technische vragen over het Leica-programma worden schriftelijk, telefonisch, per fax of per e-mail beantwoord door de Leica informatiedienst:

Leica Camera AG

Voor het onderhoud van uw Leica-uitrusting en in geval van schade kunt u een beroep doen op de Customer Care van Leica Camera AG of de reparatieservice van een Leica-vertegenwoordiging in uw land (voor adressenlijst zie garantiebewijs).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Tel.: [phone]

Fax: [phone]

[e-mail]
