HD 9204 SXA Plus - Nettoyeur haute pressio Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	Kärcher
Modèle	HD 9204 SXA Plus
Dimensions (L x l x H)	607 x 518 x 1063 mm
Poids	74 kg
Alimentation électrique	400 V, 3 phases, 50 Hz, 7,0 kW, fusible 16 A (caractéristique C)
Protection	IPX5
Pression de service	20 MPa (200 bar)
Pression maximale	25 MPa (250 bar)
Débit d'eau	15 l/min
Température d'alimentation max.	60 °C
Système de raccordement	EASY!Lock
Pistolet haute pression	EASY!Force avec cran de sécurité
Buse rotative	Rotabuse Vibrasoft incluse (version Plus)
Enrouleur de flexible	Automatique (version SXA)
Nettoyage avec détergent	Oui, via lance canon à mousse (en option)
Huile moteur	SAE 90, 1,0 L
Entretien du filtre	Filtre fin à nettoyer toutes les semaines
Vidange d'huile	Toutes les 500 heures de service
Sécurité	Soupape de recyclage avec pressostat, cran de sécurité sur pistolet, arrêt automatique, protection antigel
Niveau sonore	91 dB(A) mesuré, 93 dB(A) garanti
Vibrations main-bras	3,7 m/s²
Garantie	Selon conditions pays, contacter le SAV

FOIRE AUX QUESTIONS - HD 9204 SXA Plus Kärcher

Comment purger l'appareil avant utilisation ?

Pour purger l'appareil, dévissez la buse haute pression de la lance, laissez couler l'eau jusqu'à ce qu'il n'y ait plus de bulles, puis revissez la buse. En cas de problème, faites couler l'appareil 10 secondes avant de l'éteindre et répétez plusieurs fois.

Quel type d'huile utiliser pour la pompe et quelle quantité ?

Utilisez de l'huile SAE 90 en quantité de 1,0 litre. Vérifiez le niveau via le verre-regard entre MIN et MAX.

Comment nettoyer le filtre fin ?

Dévissez l'écrou-raccord, retirez la tubulure, sortez le filtre fin par l'anse, rincez-le à l'eau claire ou soufflez à l'air comprimé, vérifiez le joint torique, puis remontez.

Que faire si le témoin de contrôle clignote en rouge ?

Le nombre de clignotements indique le défaut : 1 fois = fuite côté haute pression, 2 fois = moteur trop chaud (laissez refroidir), 3 fois = problème d'alimentation électrique, 4 fois = consommation excessive (contactez le SAV).

Comment utiliser le détergent avec cet appareil ?

Montez une lance canon à mousse (en option) sur le pistolet. Remplissez le réservoir de détergent, choisissez l'obturateur adapté (1=faible, 2=moyen, 3=élevé), vaporisez sur la surface sèche, laissez agir sans sécher, puis rincez au jet haute pression.

Comment ranger le flexible haute pression ?

Pour la version SXA : tirez brièvement sur le flexible, puis relâchez pour un enroulement automatique. Maintenez le flexible pendant l'enroulement pour contrôler la vitesse. Pour les versions sans enrouleur, enroulez manuellement et fixez avec le tendeur.

Quelle est la pression maximale de service ?

La pression de service avec buse standard est de 20 MPa (200 bar), et la surpression maximale autorisée est de 25 MPa (250 bar).

Comment débloquer le pistolet haute pression ?

Poussez le cran de sécurité du pistolet vers l'arrière pour déverrouiller. Pour verrouiller, poussez-le vers l'avant. Ne jamais fixer la gâchette en position actionnée.

Quels accessoires sont inclus avec le HD 9204 SXA Plus ?

L'emballage comprend : une Rotabuse Vibrasoft, une lance EASY!Lock, un pistolet EASY!Force, un flexible haute pression EASY!Lock, un enrouleur automatique, un porte-buse, et un compartiment accessoires.

Comment protéger l'appareil du gel ?

Stockez l'appareil dans un endroit hors gel. Si impossible, vidangez l'eau et pompez un antigel à base de glycol dans l'appareil, puis faites fonctionner 1 minute max jusqu'à ce que la pompe soit vide.

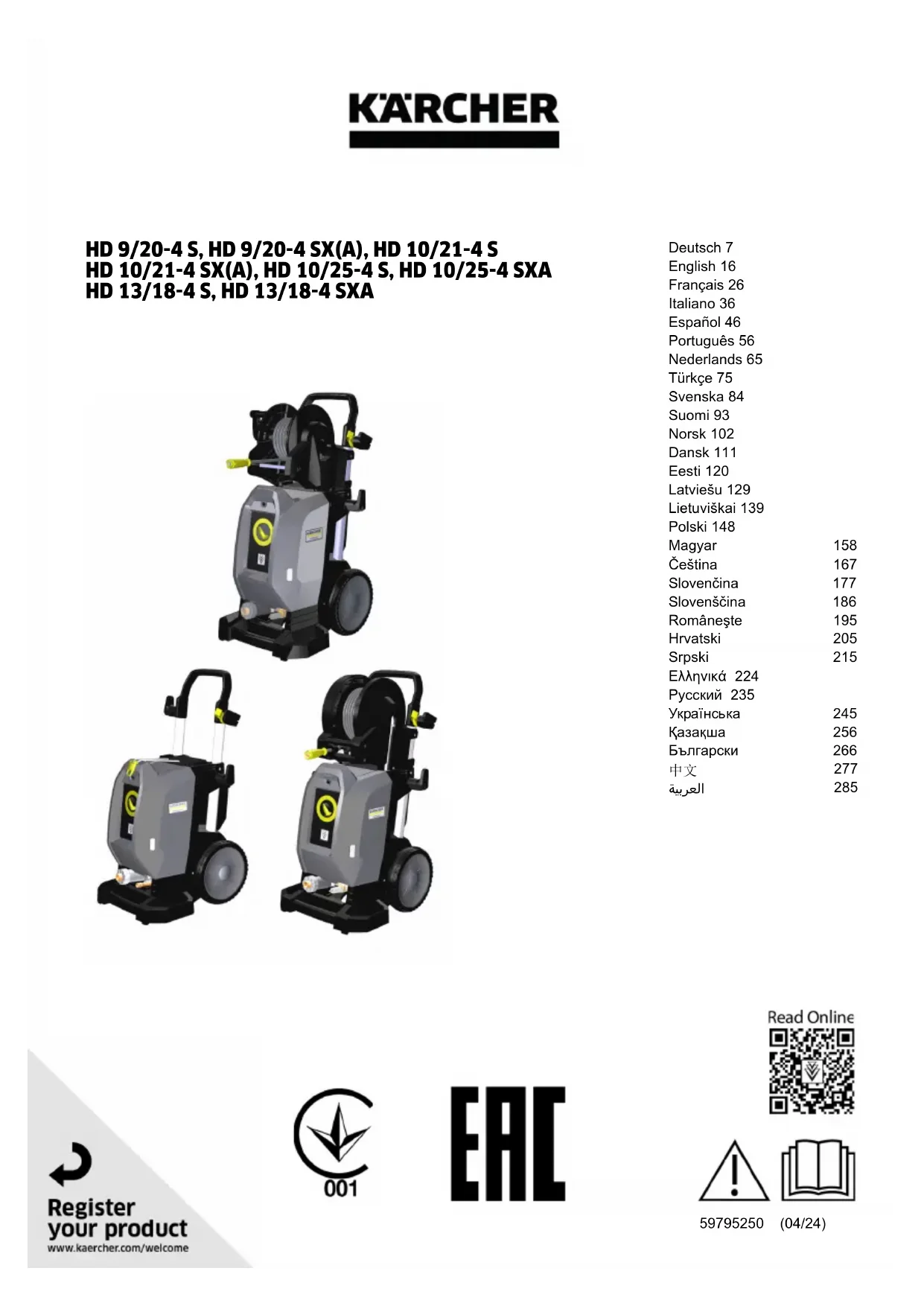

MODE D'EMPLOI HD 9204 SXA Plus Kärcher

Remarques générales.... 26

Utilisation conforme.... 26

Protection de l'environnement 27

Accessoires et pièces de rechange.... 27

Étendue de livraison.... 27

Consignes de sécurité 27

Description de l'appareil 27

Montage 28

Raccordement électrique 28

Raccord d'alimentation en eau 28

Fonctionnement.... 28

Enrouleur de flexible manuel.... 29

Enrouleur de flexible automatique.... 29

Utilisation.... 29

Transport 30

Stockage 30

Entretien et maintenance 31

Dépannage en cas de défaut 32

Garantie 33

Déclaration de conformité UE 33

Caractéristiques techniques 34

Remarques générales

Veuillez lire le présent manuel d'instructions original et les consignes de sécurité jointes avant la première

utilisation de l'appareil. Suivez ces instructions.

Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

Utilisation conforme

Utiliser ce nettoyeur haute pression uniquement pour les travaux suivants :

- Nettoyage avec le jet haute pression sans détergent (p. ex. de façades, terrasses, appareils de jardinage)

- Nettoyage au jet basse pression avec détergent à l'aide de la lance canon à mousse disponible comme accessoire (p. ex. nettoyage de machines, de véhicules, de bâtiments, d'outils)

Pour les encrassements résistants, nous recommandons une rotabuse en tant qu'accessoire spécial.

Pour la variante HD... Plus, une rotabuse est comprise dans la livraison.

L'appareil peut être utilisé avec des accessoires Servo Control.

Eau encrassée

Usure prématurée ou dépôts dans l'appareil

Alimentez l'appareil uniquement avec de l'eau propre ou de l'eau recyclée ne dépassant pas les valeurs limites.

Pour l'alimentation en eau, les valeurs limites suivantes s'appliquent :

• valeur pH : 6,5-9,5 - Conductibilité électrique : Conductibilité de l'eau du robinet + 1200 μS/cm, conductibilité maximale 2000 μS/cm - Substances déposables (volume d'échantillon 1 l, temps de dépose 30 minutes) : < 0,5 mg/l - Substances pouvant être filtrées : < 50 mg/l, aucune substance abrasive • Hydrocarbures : < 20 mg/l - Chlorures : < 300 mg/l - Sulfate : < 240 mg/l • Calcium : < 200 mg/l - Dureté totale : < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l) - Fer: < 0,5 mg/l • Manganèse : < 0,05 mg/l - Cuivre : < 2 mg/l • Chlore actif : < 0,3 mg/l - Sans odeur désagréable

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger po-

tentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.karcher.de/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.karcher.com.

Étendue de livraison

Lors du déballage, vérifiez que le contenu de la livraison est complet. Si des accessoires manquent ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Consignes de sécurité

• Veuillez lire impérativement les consignes de sécurité 5.951-949.0 avant la première mise en service de l'appareil.
• Observez les directives nationales pour les lances à liquides.
• Observez les directives nationales de prévention des accidents. Les lances à liquides doivent être contrôlées régulièrement. Le résultat de contrôle doit être documenté par écrit.
• Ne modifiez ni l'appareil, ni les accessoires.

Symboles sur l'appareil

L'appareil ne doit pas être raccordé au réseau d'eau potable public.

Ne dirigez pas le jet haute pression sur des personnes, des animaux, des équipements électriques sous tension ou sur l'appareil lui-même. Protégez l'appareil contre le gel.

Risques de blessures en raison de dispositifs de sécurité manquants ou modifiés !

Les dispositifs de sécurité servent à vous protéger. Ne pas contourner, enlever ou rendre inopérants les dispositifs de sécurité.

Les dispositifs de sécurité sont réglés et plombés en usine. Seul le service après-vente est habilité à réaliser les réglages.

Soupape de recyclage avec pressostat

La réduction du volume d'eau par régulation de la pression/quantité ouvre la soupape de recyclage et une partie de l'eau revient vers le côté aspiration de la pompe. Lorsque la gâchette du pistolet haute pression est relâchée, le pressostat éteint la pompe haute pression et le jet haute pression est arrêté.

La pompe se rallume lorsque la gâchette est tirée.

Aperçu de l'appareil

Voir page des graphiques

Illustration A

Illustration B

① Filtre fin 2 Capot de l'appareil ③ Témoin de contrôle de l'état de fonctionnement/défaut * ④ Porte-câble ⑤ Plaque signalétique ⑥ Porte-flexible ** ⑦ Tendeur en caoutchouc ** ⑧ Guidon ⑨ Rotabuse Vibrasoft **** ⑩Ecrou-raccord ⑪ Buse haute pression ⑫Lance EASY! Lock ⑬Régulation de pression/débit ⑭Pistolet haute pression EASY! Force 15 Cran de sécurité 16 Gâchette ⑰Levier de sécurité ⑱Flexible haute pression EASY! Lock 19 Enrouleur de flexible**** 20 Support de la lance 21 Vis de fixation du capot de l'appareil 22 Compartiment accessoires 23Interrupteur principal 24Verre-regard 25Raccord haute pression EASY! Lock ** 26 Porte-buse 27 Raccord d'alimentation en eau 28 Manivelle d'enrouleur de flexible manuel *** * uniquement pour HD 10/25 et HD 13/18 ** uniquement pour la version S *** uniquement pour la version SX **** uniquement pour la version SX/SXA ***** uniquement pour la version Plus

Activer la purge du réservoir d'huile

1. Dévisser la vis de fixation du capot de l'appareil.
2. Retirer le capot de l'appareil.
3. Couper la pointe du couvercle du réservoir d'huile jusqu'à ce qu'il y ait une petite ouverture.

Couvercle ② Réservoir d'huile

1. Fixer le capot de l'appareil.

Contrôler le niveau d'huile

1. Placer l'appareil sur une surface horizontale.
2. Le niveau d'huile doit se situer entre les marquages « MIN » et « MAX » du verre-regard.

Rotation du porte-câble

Si nécessaire, les porte-câbles peuvent être tournés.

1. Desserrer la vis d'environ 4 tours. Illustration E

① Vis

② Porte-câble

1. Retirer le porte-câble et le tourner dans la position souhaitée.
2. Pousser le porte-câble vers l'appareil pour qu'il s'enclenche dans le cran.
3. Serrer la vis.

Remarque

Le système EASY! Lock relie des composants par un filetage rapide serré avec une rotation unique.

1. Insérer la buse haute pression sur la lance.
2. Monter l'écrou-raccord et le serrer à la main (EASY! Lock).
3. Relier la lance avec le pistolet haute pression et serrer à la main (EASY! Lock).

Pour les appareils sans enrouleur de flexible :

1. Relier le flexible haute pression avec le pistolet haute pression et le raccord haute pression de l'appareil et serrer à la main (EASY! Lock). Pour les appareils avec enrouleur de flexible :
2. Relier le flexible haute pression avec le pistolet haute pression et serrer à la main (EASY! Lock).

Risque de blessure due à un choc électrique

Relier l'appareil au secteur à l'aide d'une fiche. Toute liaison non isolante avec le secteur est interdite. La fiche sert à la coupure du secteur.

Raccordez l'appareil uniquement au courant alternatif.

Utilisez un câble de rallonge de section suffisante (voir « Caractéristiques techniques »).

Déroulez complètement le câble de rallonge de l'enrouleur de câble.

1. Dérouler le câble du secteur et le poser au sol.
2. Brancher la fiche secteur dans la prise de courant.

Retour d'eau encrassée dans le réseau d'eau potable

Risque pour la santé

Observez les directives de l'entreprise d'alimentation en eau.

Conformément aux directives en vigueur, ne jamais utiliser l'appareil au réseau d'eau potable sans séparateur de système. Utilisez un séparateur de système de KÄRCHER ou un séparateur de système selon EN 12729, de type BA. L'eau ayant traversé un séparateur de système n'est plus considérée comme potable. Raccordez systématiquement le séparateur de système à l'alimentation en eau et jamais au raccord d'alimentation en eau de l'appareil.

1. Vérifiez la pression d'alimentation, la température d'alimentation et le débit d'alimentation de l'alimentation en eau (voir chapitre Caractéristiques techniques).
2. Relier le séparateur de système et le raccord d'alimentation en eau de l'appareil avec un flexible d'arrivée d'eau (exigence relative au flexible d'arrivée d'eau, voir chapitre Caractéristiques techniques).
3. Ouvrir l'arrivée d'eau.

Aspirer l'eau du réservoir

1. Visser le tuyau d'aspiration avec le filtre sur le raccord d'alimentation en eau (pour connaître la référence du filtre, voir le chapitre Caractéristiques techniques).
2. Purger l'appareil (voir chapitre Purger l'appareil).

Purger l'appareil

1. Dévisser la buse haute pression de la lance.
2. Laisser couler l'appareil jusqu'à ce qu'il n'y ait plus de bulles dans l'eau.
3. En cas de problème de purge, laisser couler l'appareil 10 secondes avant de le couper. Répéter le processus plusieurs fois.
4. Couper l'appareil.
5. Visser la buse haute pression sur la lance.

Risque de blessures

Le jet haute pression peut causer des blessures.

Ne fixez jamais la gâchette et le levier de sécurité en position actionnés.

N'utilisez pas le pistolet haute pression si le levier de sécurité est endommagé.

Si le levier de sécurité est défectueux, consultez le service après-vente.

Avant tous les travaux sur l'appareil, poussez le cran de sécurité du pistolet haute pression vers l'avant.

N'utilisez jamais l'appareil sans lance montée. Vérifiez que la lance est bien fixée. La lance doit être serrée à la main.

Maintenez le pistolet haute pression et la lance à deux mains.

Vérifiez que l'appareil, les accessoires, les conduites d'alimentation et les raccordements ne sont pas endommagés. Utilisez l'appareil uniquement s'il se trouve dans un état impeccable.

Enrouleur de flexible manuel

L'appareil est équipé d'un enrouleur de flexible manuel (HD 9/20-4 SX Plus et HD10/21-4 SX Plus).

Dérouler le flexible

1. Tourner la manivelle de l'enrouleur de flexible dans le sens inverse des aiguilles d'une montre.
2. Dérouler complètement le flexible.

Enrouler le flexible

1. Vider complètement le flexible.
2. Tourner la manivelle de l'enrouleur de flexible dans le sens des aiguilles d'une montre.
3. Enrouler complètement le flexible.

Enrouleur de flexible automatique

L'appareil est équipé d'un enrouleur de flexible automatique (pour les versions d'appareils HD... SXA).

Dérouler le flexible

1. Retirer le flexible.
2. L'enrouleur de flexible s'enclenche lors du relâchement.

Risque de blessures

Si le flexible haute pression est relâché pendant l'enroulement, il peut exécuter des mouvements incontrôlés et heurter et projeter des objets.

Maintenez le flexible haute pression pendant l'enroulement et guidez le flexible pendant le processus d'enroulement.

Ne mettez pas la main dans l'enrouleur de flexible.

1. Sortir brièvement le flexible puis le relâcher. L'enrouleur de flexible enroule automatiquement le flexible.
2. Lors de l'embobinage, régler la vitesse d'enroulement en guidant le flexible.

Ouvrir/fermer le pistolet haute pression

1. Actionner le levier de sécurité et la gâchette. Le pistolet haute pression est ouvert.
2. Relâcher le levier de sécurité et la gâchette. Le pistolet haute pression est fermé.

Remarque

L'appareil est équipé d'un pressostat. Le moteur ne démarre que lorsque le pistolet haute pression est ouvert.

1. Pour les appareils avec enrouleur de flexible : Dérouler complètement le flexible haute pression de l'enrouleur de flexible.
2. Mettre l'interrupteur principal sur la position « I ». Pour HD 10/25... et 13/18... : Le témoin de contrôle s'allume en vert.
3. Débloquer le pistolet haute pression; pour ce faire, pousser le cran de sécurité du pistolet haute pression vers l'arrière.
4. Ouvrir le pistolet haute pression.

Risque de blessures

Le jet d'eau qui s'échappe de la régulation de pression/débit peut provoquer des blessures.

Veillez à ce que la connexion entre la régulation de pression/débit et le tube d'acier ne se détache pas.

1. Régler la pression de travail et le débit d'eau en tournant la régulation de pression et de débit.

Remarque

Au débit le plus faible, la chaleur dégagée par le moteur assure un réchauffement de l'eau d'environ 15 °C.

Mauvaise manipulation du détergent

Risque pour la santé

Observez les consignes de sécurité sur le détergent.

Détérent non adapté

Dommage sur l'appareil et les objets à nettoyer Utilisez exclusivement des détergents autorisés par KÄRCHER.

Observez les conseils de dosage et remarques fournies avec le détergent.

Pour la protection de l'environnement, utilisez le détergent avec parcimonie.

Remarque

Les détergents KÄRCHER garantissent un fonctionnement sans défaut. Veuillez demander conseil ou commander notre catalogue ou nos fiches d'informations sur les détergents.

Remarque

Pour le fonctionnement avec détergent, une lance à mousse du bac (en option) est requise.

1. Dévisser le réservoir.

① Réservoir ② Buse à mousse ③ Pistolet haute pression ④ Tuyau d'aspiration ⑤ Jeu d'obturateurs Ajout de détergent : 3=élevé, 2=moyen, 1=faible

1. Insérer l'obturateur souhaité dans le tuyau d'aspiration.
2. Remplir le réservoir de détergent.
3. Visser le réservoir sur la buse à mousse.
4. Séparer la lance du pistolet haute pression.
5. Monter la lance canon à mousse sur le pistolet haute pression et la serrer à la main.
6. Mettre le nettoyeur haute pression en service.

Méthode de nettoyage conseillée

1. Vaporiser avec parcimonie le détergent sur la surface sèche et laisser agir (mais pas sécher).
2. Rincer les salissures détachées avec le jet haute pression.

Après le fonctionnement avec détergent

Il faut rincer la lance canon à mousse après utilisation pour empêcher les dépôts de détergent.

1. Dévisser le réservoir.
2. Renverser le reste de détergent dans l'emballage de livraison.
3. Remplir le réservoir d'eau propre.
4. Visser le réservoir sur la lance canon à mousse.
5. Faire fonctionner la lance canon à mousse pendant environ 1 minute pour rincer les résidus de détergent.
6. Vider le réservoir.

Interrompre le fonctionnement

1. Fermer le pistolet haute pression. L'appareil se coupe.
2. Pousser le cran de sécurité vers l'avant. Le pistolet haute pression est verrouillé.

Continuer le fonctionnement

1. Pousser le cran de sécurité vers l'arrière. Le pistolet haute pression est déverrouillé.
2. Ouvrir le pistolet haute pression. L'appareil démarre.

Temps de disponibilité

Seules les versions HD 10/25... et HD 13/18... sont équipées de cette fonction. Pendant le temps de disponibilité, l'appareil démarre lors de l'ouverture du pistolet haute pression. Le témoin de contrôle s'allume en vert. Si le pistolet haute pression reste fermé pendant 30 minutes, le temps de disponibilité se termine. Le témoin de contrôle clignote en vert.

Réinitialisation du temps de disponibilité

1. Mettre l'interrupteur principal sur la position « 0 ».
2. Attendre quelques secondes.
3. Mettre l'interrupteur principal sur la position « I ». L'appareil peut être placé en fonctionnement continu par le service après-vente.

Risque de brûlure

L'eau résiduelle contenue dans l'appareil éteint peut s'échauffer. Lors du retrait du flexible de l'arrivée d'eau, l'eau chauffée peut gicler et provoquer des brûlures. N'enlevez le flexible d'arrivée d'eau que lorsque l'appareil a refroidi.

1. Fermer l'arrivée d'eau.
2. Ouvrir le pistolet haute pression.
3. Mettre l'interrupteur principal sur « I » et laisser fonctionner l'appareil pendant 5 à 10 secondes.
4. Fermer le pistolet haute pression.
5. Mettre l'interrupteur principal sur la position « 0 ».
6. Débrancher la fiche secteur de la prise avec les mains sèches.
7. Retirer l'arrivée d'eau.
8. Ouvrir le pistolet haute pression jusqu'à ce que l'appareil soit hors pression.
9. Pousser le cran de sécurité vers l'avant. Le pistolet haute pression est verrouillé.

Non-observation du poids

Risque de blessure et d'endommagement Observez le poids de l'appareil pour le transport et le stockage.

Attention

Protégez la gâchette du pistolet haute pression des dommages.

• Transport de l'appareil dans un véhicule : Bloquer l'appareil contre le glissement et le basculement suivant les normes en vigueur.
• Transport de l'appareil pour un trajet prolongé : Tirer ou pousser l'appareil par le guidon.

Risque de blessures

Un appareil transporté de manière inappropriée avec la grue peut tomber et entraîner des blessures.

Observez les directives locales pour la prévention des accidents et les consignes de sécurité.

L'appareil doit être transporté par grue uniquement par des personnes instruites dans la commande de la grue. Avant tout transport par grue, vérifiez l'absence de dommages sur le moyen de levage.

Avant tout transport par grue, vérifiez l'absence de dommages sur l'appareil.

Ne soulevez l'appareil que de la manière décrite à la fin de ce chapitre.

Ne fixez pas le dispositif de levage de charge au guidon de l'appareil.

N'utilisez pas de chaîne d'élingage.

Bloquez le dispositif de levage pour que la charge ne puisse pas se détacher.

Avant le transport par grue, retirez la lance avec le pistolet haute pression, les buses et les autres objets détachés.

Pendant le levage, ne transportez aucun objet sur l'appareil.

Ne vous tenez pas sous la charge.

Veillez à ce que personne ne se trouve à proximité de la zone dangereuse de la grue.

Ne laissez pas l'appareil suspendu à la grue sans surveillance.

1. Fixer le dispositif de levage sur l'appareil.

Illustration H

Illustration I

Non-observation du poids

Risque de blessure et d'endommagement

Observez le poids de l'appareil pour le transport et le stockage.

Stockez l'appareil uniquement à l'intérieur.

Rangement de l'appareil

1. Placer la lance avec le pistolet haute pression dans le porte-buse et l'enclencher dans le support de la lance.
2. Enrouler le câble d'alimentation autour du porte-câble et le bloquer à l'aide du clip de câble.
3. Enrouler le flexible haute pression : a) Version S : enrouler le flexible haute pression, le déposer sur le porte-flexible et le bloquer à l'aide du tendeur en caoutchouc. b) Version SX/SXA : Enrouler le flexible haute pression sur l'enrouleur de flexible.

Attention

Le gel détruit l'appareil dont l'eau n'est pas complètement vidée.

Rangez l'appareil à un endroit hors gel.

Si le stockage hors gel n'est pas possible :

1. Vidanger l'eau.
2. Pomper une protection antigel du commerce dans l'appareil.
3. Laisser fonctionner l'appareil pendant 1 minute au plus jusqu'à ce que la pompe et les conduites soient vides.

Remarque

Utiliser une protection antigel pour véhicules automobiles du commerce à base de glycol. Observer les consignes de manipulation du fabricant de protection antigel.

Démarrage intempestif de l'appareil

Risque de blessures, risque d'électrocution

Coupez et débranchez la fiche secteur de l'appareil avant tous les travaux.

Remarque

Élimination de l'huile usagée uniquement aux points de collecte prévus à cet effet. Veuillez y déposer l'éventuelle huile usagée. L'encrassement de l'environnement par de l'huile usagée est puni par la loi.

Inspection de sécurité/contrat de maintenance

Vous pouvez convenir d'une inspection de maintenance régulière ou conclure un contrat de maintenance avec votre distributeur. Demandez conseil.

Avant chaque fonctionnement

• Contrôler l'absence de dommage sur le câble du secteur. Faire remplacer immédiatement le câble endommagé par le service après-vente autorisé ou un électricien.
• Vérifier l'absence de dommage sur le flexible haute pression. Faire remplacer immédiatement le flexible haute pression endommagé.
• Vérifier l'étanchéité de l'appareil. 3 gouttes d'eau par minute sont admissibles. En cas de fuite plus importante, consulter le service après-vente.

Toutes les semaines

- Vérifier le niveau d'huile. Si l'huile est laiteuse (eau dans l'huile), contacter immédiatement le service après-vente.

- Nettoyer le filtre fin.

① Corps de filtre ② Filtre fin ③ Joint torique ④ Anse dépliable ⑤ Manchon de raccordement ⑥ Écrou-raccord

a Dévisser l'écrou-raccord. b Retirer la tubulure de raccordement. c Sortir le filtre fin du corps de filtre au niveau de l'anse dépliable. d Rincer le filtre fin à l'eau claire ou le souffler à l'air comprimé. e Vérifier le joint torique du filtre fin et le remplacer si nécessaire. f Insérer le filtre fin dans le corps de filtre.

g Vérifier le joint torique de la tubulure de raccordement et le remplacer si nécessaire.

Monter la tubulure de raccordement.

i Monter l'écrou-raccord et le serrer à la main.

Toutes les 500 heures de service, au moins une fois par an

• Faire réaliser la maintenance de l'appareil par le service après-vente.
• Remplacer l'huile de la pompe haute pression : a) Incliner l'appareil vers l'arrière et le poser. b) Placer un collecteur pour l'huile usagée sous la rigole d'écoulement.

① Agrafe ② Joint torique ③ Bouchons

4 Rigole d'écoulement

Couvercle Réservoir d'huile

m Verser lentement l'huile neuve afin que les bulles d'air puissent s'échapper. Pour connaître la quantité et le type d'huile, voir le chapitre « Caractéristiques techniques ». n Remettre en place le couvercle du réservoir d'huile. o Remettre en place le capot de l'appareil et le fixer. p Faire fonctionner l'appareil pendant 5 minutes, puis contrôler de nouveau le niveau d'huile.

Risque de blessures

L'enrouleur est susceptible de se mettre à tourner brusquement et de manière très rapide si le cran se détache.

Suivez attentivement les étapes ci-dessous et fixez l'enrouleur de la manière indiquée.

Remarque

Seuls des flexibles haute pression de type « Ultra Guard » sont adaptés à cet appareil.

1. Décoller le couvercle de l'enroureur de flexible à l'aide d'un tournevis.

① Couvercle

1. Dérouler complètement le flexible haute pression de l'enrouleur de flexible.

① Ouverture hexagonale Illustration O

① Clé Allen à ouverture de 10

1. Desserrer les 2 vis. Illustration P

① Blocage de flexibles

② Flexible haute pression

③ Vis

1. Enlever le blocage du flexible haute pression.
2. Retirer le crochet de sécurité. Illustration Q

① Raccord de flexible

② Rondelles d'ajustement

④ Levier de sécurité

1. Sortir le flexible haute pression de son raccord.
2. Faire passer le flexible haute pression neuf dans les rouleaux de guidage et l'insérer dans son raccord. Observer le sens de rotation de l'enrouleur. Illustration R

Rouleau de guidage

1. Insérer le crochet de sécurité dans le raccord de flexible.
2. Vérifier que toutes les rondelles sont derrière le crochet de sécurité.
3. Poser le blocage de flexibles à l'autre extrémité du flexible haute pression. Distance jusqu'au bout du flexible (pistolet haute pression) : environ 1 m.
4. Raccorder l'appareil à l'alimentation en eau et en électricité, le mettre en service et vérifier l'étanchéité du raccordement.
5. Tendre le flexible et le maintenir en traction. Pendant que le flexible est tendu, retirer la clé Allen.
6. Déverrouiller l'enrouleur en tirant sur le flexible haute pression et le laisser s'enrouler lentement. Contrôler la vitesse d'enroulements en tenant le flexible.
7. Remettre le couvercle en place.

Remplacer le flexible haute pression en cas d'enrouleur manuel de flexible

1. Extraire la bride de fixation du flexible haute pression et retirer le flexible.
2. Introduire complètement le raccord du flexible dans le nœud de l'enrouleur de flexible et le fixer avec la bride de fixation.

Dépannage en cas de défaut

Démarrage intempestif de l'appareil, contact de pièces conductrices

Risque de blessures, risque d'électrocution

Coupez l'appareil avant tous les travaux sur l'appareil. Débranchez la fiche secteur.

Charger un spécialiste de tous les contrôles et travaux sur les pièces électriques.

En cas de défauts non évoqués dans ce chapitre, consultez un service après-vente autorisé.

Remarque

Cette fonction n'est disponible que sur les HD 10/25 et HD 13/18.

Le témoin de contrôle indique les états de fonctionnement (vert) et les pannes (rouge).

Réinitialisation du témoin de contrôle

1. Mettre l'interrupteur principal sur la position « 0 ».
2. Attendre quelques secondes.
3. Mettre l'interrupteur principal sur la position « I ».

Éclairage permanent vert

L'appareil est prêt à fonctionner.

Vert clignotant 1 fois

Le mode veille expire au bout de 30 minutes de fonctionnement en continu et l'appareil s'éteint (sécurité en cas d'éclatement du flexible haute pression).

Pour redémarrer le temps de disponibilité :

1. Mettre l'interrupteur principal sur la position « 0 ».
2. Attendre quelques secondes.
3. Mettre l'interrupteur principal sur la position « I ».

Rouge clignotant 1 fois

Le côté haute pression fuit.

1. Vérifier que le flexible haute pression, les liaisons par flexible et le pistolet haute pression ne fuient pas.

Rouge clignotant 2 fois

Le moteur est trop chaud.

1. Mettre l'interrupteur principal sur la position « 0 ».
2. Laisser refroidir l'appareil.
3. Mettre l'interrupteur principal sur la position « I ».

Remarque

Si ce défaut se répète, vérifier la buse, la température d'arrivée d'eau, la température ambiante et la tension du secteur.

Rouge clignotant 3 fois

Une erreur s'est produite dans l'alimentation électrique.

1. Vérifier le branchement au secteur et les fusibles principaux.

Rouge clignotant 4 fois

La consommation de courant est trop élevée.

1. Consulter le service après-vente.

Impossible de démarrer l'appareil.

1. Lorsque le témoin de contrôle clignote en vert : a Mettre l'interrupteur principal sur la position « 0 ». b Mettre l'interrupteur principal sur la position « I ».
2. Laisser refroidir le moteur : a Mettre l'interrupteur principal sur la position « 0 ». b Laisser refroidir l'appareil. c Mettre l'interrupteur principal sur la position « 1 ».
3. Contrôler l'absence de dommage sur le câble du secteur.
4. Contrôler la tension du secteur.
5. En cas de défaut électrique, consulter le service après-vente.

L'appareil ne se met pas sous pression

1. Vérifier si la buse haute pression a la bonne taille (voir chapitre « Caractéristiques techniques »).
2. Nettoyer la buse ou la remplacer.
3. Purger l'appareil (voir chapitre « Purge du raccord d'alimentation en eau/de l'appareil »).
4. Nettoyer le filtre fin, le remplacer si nécessaire (voir chapitre « Entretien et maintenance/toutes les semaines »).
5. Vérifier le débit d'alimentation de l'eau (pour connaître le débit nécessaire, voir le chapitre « Caractéristiques techniques »).
6. En cas de besoin, consulter le service après-vente.

La pompe n'est pas étanche.

3 gouttes de fuite d'eau sont admissibles au maximum par minute.

- En cas de fuite plus importante, faire contrôler l'appareil par le service après-vente.

La pompe frappe

1. Vérifier le débit d'alimentation de l'eau (pour connaître le débit nécessaire, voir le chapitre « Caractéristiques techniques »).
2. Purger l'appareil (voir chapitre « Purge du raccord d'alimentation en eau/de l'appareil »).
3. Nettoyer le filtre fin, le remplacer si nécessaire (voir chapitre « Entretien et maintenance/toutes les semaines »).
4. En cas de besoin, consulter le service après-vente.

L'ajout de détergent est trop faible

1. Vérifier que la lance canon à mousse utilisée est adaptée au débit de l'appareil.
2. Remplir le godet de la lance canon à mousse.
3. Insérer un obturateur plus grand dans le tuyau d'aspiration.
4. Vérifier l'absence de dépôts de détergent sur le tuyau d'aspiration et la buse de la lance canon à mousse. Retirer les dépôts à l'eau tiède.
5. En cas de besoin, consulter le service après-vente.

La formation de mousse est trop faible

1. Vérifier que la lance canon à mousse utilisée est adaptée au débit de l'appareil.
2. Vérifier l'absence de dépôts de détergent sur le tuyau d'aspiration et la lance canon à mousse. Retirer les dépôts à l'eau tiède.
3. En cas de besoin, consulter le service après-vente.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Nettoyeur haute pression

Type : 1.286-xxx.x

Normes UE en vigueur

2000/14/CE

Normes harmonisées appliquées

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11: 2020

EN 62233: 2008

Niveau de puissance acoustique db(a)

HD 9/20-4 S(XA)

Mesuré : 91

Garanti : 93

HD 10/21-4 S(XA)

Mesuré : 91

Garanti : 93

HD 13/18-4 S(XA)

Mesuré : 91

Garanti : 93

HD 10/25-4 S(XA)

Mesuré : 91

Garanti : 93

Les signataires agissent sous ordre et avec le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Télécopie : [phone]

Winnenden, le 01/08/2023

Caractéristiques techniques

				HD 9/20-4 S	HD 9/20-4 SX Plus	HD 9/20-4 SXA	HD 10/21-4 S	HD 10/21-4 SX Plus	HD 10/21-4 SXA	HD 10/21-4 S
Variante pays
Pays EU EU EU EU EU KAP
Raccordement électrique
Tension			V			400				400
P	h	a	s	e	~		3	3	3	3
Fréquence Hz 50 50 50 50 50 50 50
Impédance secteur maximale admissible Ω -				-	-	-	-	-	-
Puissance raccordée kW 7,0 7,0 7,0 8,0 8,0 8,0 8
Type de protection				IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Fusible principal (à action retardée, C-char)			A	16	16	16	16	16	16	16
Câble de rallonge 10 m			mm^2	2,5 2,5	2,5 2,5	2,5 2,5
Câble de rallonge 30 m			mm^2	4	4	4	4	4	4	4
Raccord d'alimentation en eau
Pression d'alimentation (max.)			MPa	1	1	1	1	1	1	1
Température d'alimentation (max.)			°C	60 60 60	60 60 60	60
Débit d'alimentation (min.)			l/h	1100	1100	1100	1200	1200	1200	1200
Hauteur d'aspiration (max.)			m	0,5 0,5	0,5 0,5	0,5 0,5
Longueur minimale du flexible d'arrivée d'eau			m	7,5 7,5		7,5 7,5 7,5 7,5 7,5
Diamètre minimal du flexible d'arrivée d'eau			i	n	1	1	1	1	1	1
Filtre d'aspiration Référence				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Caractéristiques de puissance de l'appareil
Calibre de la buse standard				047 047	047 050	050 050	050
Pression de fonctionnement de l'eau avec buse standard			MPa	20	20	20	23	23	23	21
Surpression de service (max.)			MPa	25 25 25	25 25 25	25
Débit, eau			l/min	15	15	15	16,7	16,7	16,7	16,67
Force de recul du pistolet haute pression			N	48	49	49	56	56	56	56
Dimensions et poids
Poids opérationnel typique			kg	62,4	67,1	74	63,4	68,1	75	63,4
Longueur			mm	607 607	607 607	607 607 607
Largeur			mm	518 518	518 518	518 518 518
Hauteur			mm	1063	1063	1063	1063	1063	1063	1063
Quantité d'huile			l	1,0 1,0	1,0 1,0	1,0 1,0
Type d'huile			Type	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90
Valeurs déterminées selon EN 60335-2-79
Valeur de vibrations main-bras			m/s^2	3,6 3,7	3,7 4,6	4,4 4,4 4,6
Incertitude K			m/s^2	0,9 0,9	0,9 1,0	0,9 0,9 1
Niveau de pression acoustique L_pA			dB(A)	72	72	72	72	75	75	70
Incertitude K_pA			d	B	(A)	) 3	3	3	3	3
Niveau de puissance acoustique mesuré L_WA			dB(A)	91	91	91	91	91	91	91
				HD 9/20-4 S	HD 9/20-4 SX Plus	HD 9/20-4 SXA	HD 10/21-4 S	HD 10/21-4 SX Plus	HD 10/21-4 SXA	HD 10/21-4 S
Niveau de puissance acoustiquegaranti L_WA,d	d	B	( A )		9	3	9	3 9

HD 10/25-4 S

HD 10/25-4SXA

HD 10/25-4 S

HD 10/25-4 S

HD 10/25-4SXA

HD 13/18-4 S

HD 13/18-4SXA

Variante pays Pays EU KAP EU II

Raccordement électrique

Tension				V	400						400
P	h	a	s	e	~			3	3	3	3	3
Fréquence				Hz	50	50	60	60	50	50	50
Impédance secteur maximale admis-sible				Ω	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Puissance raccordée				kW	8,8	8,8	7,5	8	8,5	8,8	8,8
Type de protection					IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Fusible principal (à action retardée, C-char)				A	1	6	1	6	2	5	1	6
Câble de rallonge 10 m				mm2	2,5	2,5	2,5	2,5	2,5
Câble de rallonge 30 m				mm2	4	4	4	4	4	4	4

Raccord d'alimentation en eau

Pression d'alimentation (max.)	MPa	1	1	1	1	1	1	1
Température d'alimentation (max.)	°C	60	60	60	60	60	60	60
Débit d'alimentation (min.)	l/h	1200	1200	1200	1200	1200	1500	1500
Hauteur d'aspiration (max.)	m	0,5 0,5	0,5 0,5	0,5 0,5	0,5 0,5
Longueur minimale du flexible d'arri-vée d'eau	m	7,5 7,5		7,5 7,5	7,5 7,5	7,5 7,5
Diamètre minimal du flexible d'arrivée d'eau	i	n	1	1	1	1	1	1
Filtre d'aspiration Référence		4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0

Caractéristiques de puissance de l'appareil

Calibre de la buse standard		047 047 055 050 050 075 075
Pression de fonctionnement de l'eau avec buse standard	M	P	a	2	5	2	5	1	9	2
Surpression de service (max.)	MPa	28	28	22	25	26	25	25
Débit, eau	l/min	16,67	16,67	16,67	16,67	16,67	16,67	21,67	21,67
Force de recul du pistolet haute pres-sion	N	6	2	6	2	5	4	5	8

Dimensions et poids

Poids opérationnel typique	kg	67	78,6	67,0	67	75	69,8	81,4
Longueur	mm	607	607	607	607	607
Largeur	mm	518	518	518	518	518
Hauteur	mm	1063	1063	1063	1063	1063
Quantité d'huile	l	1,0	1,0	1	1	1	1,0	1,0
Type d'huile	Type	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90

Valeurs déterminées selon EN 60335-2-79

Valeur de vibrations main-bras	m/s2	4,7	4,7	6,1	6,6	5,3	3,7	3,7
Incertitude K	m/s2	1		1			1,5	1,2	1,3	0,9	0,9

		HD 10/25-4 S	HD 10/25-4 SXA	HD 10/25-4 S	HD 10/25-4 S	HD 10/25-4 SXA	HD 13/18-4 S	HD 13/18-4 SXA
Niveau de pression acoustique L_pA	d	B	( A )		7	4	7	6	7
Incertitude K_pA	d	B	( A )		3	3	3	3	3
Niveau de puissance acoustiquemesuré L_WA	d	B	( A )		9	1	9	1	9
Niveau de puissance acoustiquegaranti L_WA, d	d	B	( A )		9	3	9	3	9

Motif d'exemption conformément au règlement (UE) 2019/1781, annexe I, section 2, point 12): j)

Sous réserve de modifications techniques.

Indice

典型的工作重量

kg

62,4

67,1

74

63,4

68,1

75

63,4

m/s² 3,6 3,7 3,7 4,6 4,4 4,4 4,6

不确定度 K

m/s^2

0,9 0,9 0,9 1,0 0,9 0,9 1

L_pA dB(A) 72 72 72 72 75 75 70

Enregistrez votre produit et bénéficiez de nombreux avantages.

Évaluez votre produit et dites-nous votre opinion.
