| Type de produit | Amplificateur de puissance 6 canaux |
| Marque | Rotel |
| Modèle | RB976 |
| Dimensions (L x H x P) | 440 x 121 x 400 mm |
| Poids | Environ 12 kg (estimation) |
| Alimentation | 115/230 V CA, 50/60 Hz, consommation 700 W |
| Puissance de sortie (stéréo) | 60 W par canal (8 Ω, 20 Hz - 20 kHz, < 0,03 % DHT) |
| Puissance de sortie (mono ponté) | 150 W par canal (8 Ω, 20 Hz - 20 kHz, < 0,1 % DHT) |
| Réponse en fréquence | 15 Hz - 100 kHz (± 1 dB) |
| Distorsion harmonique totale (DHT) | < 0,03 % (20 Hz - 20 kHz, 8 Ω) |
| Rapport signal/bruit | 116 dB (pondération IHF A) |
| Impédance d'entrée / Sensibilité | 22 kΩ / 1,5 V |
| Impédance des enceintes (mode normal) | 4 Ω minimum |
| Impédance des enceintes (mode ponté) | 8 Ω minimum |
| Entrées | 6 x RCA (3 paires stéréo) |
| Sorties enceintes | 6 paires de bornes (fils nus, cosses, fiches banane) |
| Fonctions principales | Mode stéréo / ponté / jumelage d'entrées, réglages de niveau par paire, circuit de protection thermique |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ou un aspirateur ; ne pas obstruer les orifices de ventilation |
| Sécurité | Ne pas exposer à l'humidité ; débrancher en cas d'absence prolongée ; confier les réparations à un technicien qualifié |
| Pièces détachées et réparabilité | Aucune pièce utilisable par l'usager ; pour réparation, contacter un technicien qualifié Rotel |
FOIRE AUX QUESTIONS - RB976 ROTEL
Questions des utilisateurs sur RB976 ROTEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice RB976 - ROTEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RB976 de la marque ROTEL.
MODE D'EMPLOI RB976 ROTEL

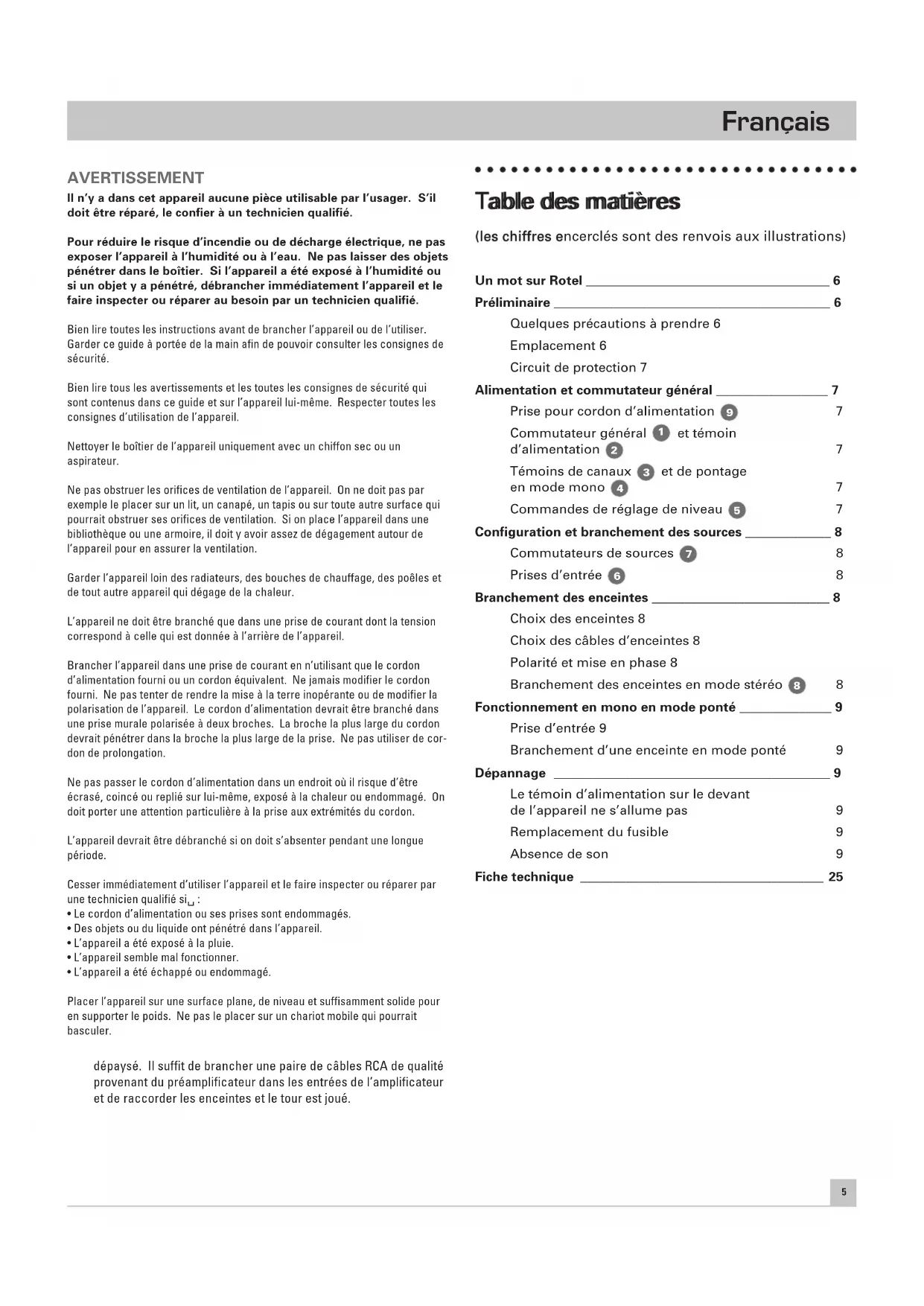

Il n'y a dans cet appareil aucune pièce utilisable par l'usager. S'il doit être réparé, le confier à un technicien qualifié.
Pour réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'appareil à l'humidité ou à l'eau. Ne pas laisser des objets pénétrer dans le boîtier. Si l'appareil a été exposé à l'humidité ou si un objet y a pénétré, débrancher immédiatement l'appareil et le faire inspecter ou réparer au besoin par un technicien qualifié.
Bien lire toutes les instructions avant de brancher l'appareil ou de l'utiliser. Garder ce guide à portée de la main afin de pouvoir consulter les consignes de sécurité.
Bien lire tous les avertissements et les toutes les consignes de sécurité qui sont contenus dans ce guide et sur l'appareil lui-même. Respecter toutes les consignes d'utilisation de l'appareil.
Nettoyer le boîtier de l'appareil uniquement avec un chiffon sec ou un aspirateur.
Ne pas obstruer les orifices de ventilation de l'appareil. On ne doit pas par exemple le placer sur un lit, un canapé, un tapis ou sur toute autre surface qui pourrait obstruer ses orifices de ventilation. Si on place l'appareil dans une bibliothèque ou une armoire, il doit y avoir assez de dégagement autour de l'appareil pour en assurer la ventilation.
Garder l'appareil loin des radiateurs, des bouches de chauffage, des poêles et de tout autre appareil qui dégage de la chaleur.
L'appareil ne doit être branché que dans une prise de courant dont la tension correspond à celle qui est donnée à l'arrière de l'appareil.
Brancher l'appareil dans une prise de courant en n'utilisant que le cordon d'alimentation fourni ou un cordon équivalent. Ne jamais modifier le cordon fourni. Ne pas tenter de rendre la mise à la terre inopérante ou de modifier la polarisation de l'appareil. Le cordon d'alimentation devrait être branché dans une prise murale polarisée à deux broches. La broche la plus large du cordon devrait pénétrer dans la broche la plus large de la prise. Ne pas utiliser de cordon de prolongation.
Ne pas passer le cordon d'alimentation dans un endroit où il risque d'être écrasé, coïncé ou replié sur lui-même, exposé à la chaleur ou endommagé. On doit porter une attention particulière à la prise aux extrémités du cordon.
L'appareil devrait être débranché si on doit s'absenter pendant une longue période.
Cesser immédiatement d'utiliser l'appareil et le faire inspecter ou réparer par une technicien qualifié si _L :
- Le cordon d'alimentation ou ses prises sont endommagés.
- Des objets ou du liquide ont pénétré dans l'appareil. • L'appareil a été exposé à la pluie. • L'appareil semble mal fonctionner. • L'appareil a été échappé ou endommagé.
Placer l'appareil sur une surface plane, de niveau et suffisamment solide pour en supporter le poids. Ne pas le placer sur un chariot mobile qui pourrait basculer.
dépaysé. Il suffit de brancher une paire de câbles RCA de qualité provenant du préamplificateur dans les entrées de l'amplificateur et de raccorder les enceintes et le tour est joué.
Table des matières
(les chiffres encerclés sont des renvois aux illustrations)
Un mot sur Rotel 6
Préliminaire 6
Quelques précautions à prendre 6
Emplacement 6
Circuit de protection 7
Alimentation et commutateur général 7
Prise pour cordon d'alimentation 9 7
Commutateur général 1 et témoin d'alimentation 2 7
Témoins de canaux 3 et de pontage en mode mono 4 7
Commandes de réglage de niveau 5 7
Configuration et branchement des sources ____ 8
Commutateurs de sources 7 8
Prises d'entrée 6 8
Branchement des enceintes 8
Choix des enceintes 8 Choix des câbles d'enceintes 8 Polarité et mise en phase 8
Branchement des enceintes en mode stéréo 8 8
Fonctionnement en mono en mode ponté ____ 9
Prise d'entrée 9 Branchement d'une enceinte en mode ponté 9
Dépannage 9
Le témoin d'alimentation sur le devant de l'appareil ne s'allume pas 9 Remplacement du fusible 9 Absence de son 9
Fiche technique 25
Un mot sur Rotel
Rotel a été fondée il y a trente ans par une famille dont la passion pour la musique l'a amenée a fabriquer des appareils haute fidélité de la plus haute qualité. Cette passion s'est perpétuée au fil des années et notre objectif d'offrir aux audiophiles et aux mélomanes des produits de qualité exceptionnelle, quel que soit leur budget, est partagé par tous les employés de Rotel.
Notre équipe d'ingénieurs travaille en étroite collaboration afin de faire l'écoute de chacun de nos nouveaux produits et d'en effectuer la mise au point jusqu'à ce qu'ils répondent à des normes rigoureuses. Nos ingénieurs ont toute la latitude voulue pour choisir des composantes provenant de n'importe où dans le monde afin de concevoir les meilleurs produits possibles. Vous trouverez ainsi dans nos appareils des condensateurs provenant du Royaume-Uni et d'Allemagne, des semi-conducteurs provenant du Japon et des États-Unis et des transformateurs toroïdaux fabriqués directement dans les usines de Rotel.
Rotel a acquis sa réputation d'excellence grâce aux centaines de critiques positives et aux prix qui lui ont été décernés par les critiques les plus chevronnés de l'industrie. Ces spécialistes font de l'écoute musicale une activité quotidienne et leurs commentaires nous permettent de rester fidèle à notre objectif, soit de concevoir des appareils musicaux, fiables et abordables.
Rotel vous remercie d'avoir fait l'acquisition de ce produit qui, nous l'espérons, vous procurera beaucoup de plaisir musical.
Préliminaire
Nous vous remercions d'avoir acheté l'amplificateur de puissance Rotel à six canaux RB-976. Incorporé dans une chaîne audio ou une chaîne de cinéma-maison de qualité, il vous procurera beaucoup de plaisir musical pendant de nombreuses années.
Le RB-976 est un puissant amplificateur à six canaux dont le rendement sonore est exceptionnel. Ses sorties discrètes, son alimentation surdimensionnée, ses composantes de toute première qualité et ses entrées balancées en font un appareil dont la qualité sonore est de premier plan. Grâce à sa grande capacité en courant, l'amplificateur est en mesure d'alimenter la plupart des enceintes les plus exigeantes.
On doit être conscient que l'amplificateur RB-976 peut fournir une puissance supérieure à 60 watts par canal et par conséquent vérifier si les enceintes sont en mesure d'accepter cette puissance. En cas de doute, communiquer avec un détaillant audio Rotel.
Le mode d'installation et de fonctionnement de l'amplificateur RB-976 de Rotel est semblable à celui des autres amplificateurs. Si vous êtes familier avec d'autres amplificateurs de puissance stéréo, vous ne devriez pas être dépaysé. Il suffit de brancher des câbles RCA de qualité dans le préamplificateur ou le processeur et dans les prises d'entrée de l'amplificateur RB-976 et de raccorder les enceintes et le tour est joué.
Quelques précautions à prendre
On doit lire attentivement ce manuel. En plus des instructions de base concernant l'installation et le fonctionnement de l'amplificateur, on y trouvera de précieux renseignements sur les différentes configurations d'une chaîne ainsi que des renseignements généraux qui vous aideront à optimiser le rendement de votre chaîne. Pour de plus amples renseignements, communiquer avec un détaillant audio Rotel autorisé. En cas de besoin, on peut aussi communiquer directement avec Rotel. Nous nous ferons un plaisir de répondre à vos questions et de recevoir vos commentaires.
Conserver la boîte d'emballage d'origine de l'amplificateur ainsi que le matériel d'emballage fourni en cas de besoin.
L'amplificateur RB-976 peut subir des dommages importants s'il est expédié ou déplacé sans son emballage d'origine.
Remplir et retourner la carte d'enregistrement que l'on retrouve dans la boîte de l'appareil. Conserver aussi la facture d'achat de l'appareil. Cette pièce justificative est nécessaire si l'appareil doit être réparé sous garantie étant donné qu'on y retrouve la date d'achat de l'amplificateur.
Emplacement
Compte tenu de sa grande puissance, l'amplificateur RB-976 peut dégager beaucoup de chaleur. Les dissipateurs de chaleurs et les orifices de ventilation que l'on retrouve sur l'appareil sont en mesure de dissiper toute la chaleur produite dans des conditions normales d'utilisation. On doit cependant éviter de surcharger l'appareil et prévoir suffisamment d'espace autour du boîtier. Les orifices de ventilation prévus sur le couvercle ne doivent pas être obstrués. On doit aussi permettre à l'air de circuler librement autour de l'appareil. On doit faire preuve de jugement lorsqu'on installe l'amplificateur RB-976 dans une armoire ou lorsqu'on y empile d'autres appareils.
On doit aussi tenir compte du poids de l'amplificateur lorsqu'on l'installe et s'assurer que l'étagère ou l'armoire sont en mesure d'en supporter le poids. On doit encore une fois faire preuve de jugement.
Circuit de protection
L'amplificateur RB-976 est doté d'un circuit de protection thermique qui protège l'appareil contre les dommages qui pourraient être causés par un mauvais fonctionnement ou un usage abusif. Contrairement au circuit que l'on retrouve sur d'autres appareils, le circuit de protection de l'amplificateur RB-976 est indépendant du signal audio et n'a aucune incidence sur le rendement sonore. Le circuit de protection surveille plutôt la température des dispositifs de sortie et coupe l'alimentation de l'amplificateur si elle dépasse les limites sécuritaires.
Le circuit de protection de l'amplificateur RB-976 n'entrera sans doute jamais en action. Cependant, en cas de défectuosité, un ou plusieurs canaux de l'amplificateur cesseront de fonctionner.
Si le circuit de protection se déclenche, on doit mettre l'amplificateur hors circuit, le laisser refroidir pendant plusieurs minutes et tenter d'identifier et de corriger le problème qui est à l'origine du déclenchement du circuit de protection. En remettant l'amplificateur en circuit, le circuit de protection devrait se rétablir.
Dans la plupart des cas, le circuit de protection se déclenchera à la suite d'une défectuosité, notamment à la suite d'un court-circuit dans les fils d'enceintes ou d'une mauvaise ventilation provoquant une surchauffe de l'appareil. Il peut aussi se déclencher si l'amplificateur est utilisé avec des enceintes très réactives ou dont l'impédance est extrêmement faible. Ces deux cas sont toutefois très rares.
Si le circuit de protection se déclenche de façon répétée et si le problème ne peut être identifié et corrigé, communiquer avec un détaillant audio Rotel afin de déterminer la source du problème.
Prise pour cordon d'alimentation 9
Compte tenu de sa grand puissance nominale, l'amplificateur RB-976 peut exiger beaucoup de courant. On doit donc le brancher directement dans une prise murale polarisée à deux broches. Ne pas utiliser un cordon de prolongation. On peut cependant utiliser une lisière à prises multiples pour service intensif si sa capacité nominale (et celle du courant secteur) répond aux exigences de courant de l'amplificateur et des autres composantes qui y sont raccordées.
On doit s'assurer que le commutateur d'alimentation sur le devant de l'appareil est hors circuit (position "out"). Brancher ensuite le cordon d'alimentation fourni dans la prise de courant à l'arrière de l'appareil puis dans la prise de courant secteur.
L'amplificateur RB-976 est configuré d'usine en fonction du courant secteur du pays où il a été vendu (115 volts c. a. ou 230 volts c. a., à une fréquence de 50 Hz ou 60 Hz). La configuration de la tension secteur est donnée à l'arrière de l'appareil.
Remarque: si on doit utiliser l'amplificateur RB-976 dans un autre pays, on peut le reconfigurer pour qu'il puisse accepter une tension secteur différente. On ne doit pas tenter d'effectuer cette conversion soi-même étant donné que l'on s'expose à des tensions dangereuses en ouvrant l'appareil. Pour de plus amples renseignements concernant la conversion de tension, consulter un technicien qualifié ou le Service technique de Rotel.
Si l'on doit s'absenter pendant une période prolongée (pour des vacances d'un mois par exemple), il est plus prudent de débrancher l'amplificateur (ainsi que toutes les autres composantes audio et vidéo) pendant son absence.
Commutateur général 1 et témoin d'alimentation 2
Le commutateur d'alimentation est situé sur la façade de l'amplificateur. Pour mettre l'appareil en circuit, enfoncer le commutateur. Le témoin d'alimentation situé au-dessus du commutateur devrait alors s'allumer pour indiquer que l'amplificateur est en circuit. Pour mettre l'appareil hors circuit, appuyer à nouveau sur le commutateur pour le ramener en retrait.
Témoins de canaux ③ et de pontage en mode mono ④
Lorsqu'on utilise une paire de canaux en mode stéréo, les deux témoins qui correspondent à ces canaux s'allument. Lorsqu'on utilise une paire de canaux en mono en mode ponté, les deux témoins s'éteignent et le témoin de fonctionnement en mono en mode ponté qui correspond à cette paire de canaux s'allume. Pour de plus amples renseignements à ce sujet, se reporter à la section intitulée "Configuration et branchement des sources" à la page suivante.
Commandes de réglage de niveau 5
Les commandes de réglage de niveau permettent de régler de façon distincte la sensibilité d'entrée des trois paires de canaux. On peut les utiliser pour régler l'équilibre sonore des enceintes dans une chaîne ambiophonique ou pour contrôler le volume sonore dans différentes pièces si on utilise l'amplificateur RB-976 pour alimenter les enceintes d'une chaîne réparties dans plusieurs pièces. La position du commutateur de source n'a aucun effet sur les commandes de réglage de niveau.
Configuration et branchement des sources
Les six canaux de l'amplificateur RB-976 sont regroupés en trois paires de canaux identifiées A, B, et C. Ceci facilite l'identification et l'utilisation des canaux
Remarque: Pour éviter les bruits intenses, désagréables à l'oreille et nuisibles aux enceintes, mettre l'amplificateur hors circuit avant d'effectuer des branchements ou de modifier la position des commutateurs de sources.
Commutateurs de sources 7
Lorsqu'un commutateur de source est à la position " Stéréo ", les deux canaux de la paire de canaux correspondants fonctionnent de façon indépendante. Lorsque le commutateur d'une ou de plusieurs paires de canaux est placé à la position " ponté "(bridged), les deux canaux sont combinés en un seul canal haute puissance (150 watts). Pour de plus amples renseignements, se reporter à la section du guide intitulé " Fonctionnement en mode ponté ".
La position jumelage de canaux "Link" du commutateur de source permet de jumeler les entrées des paires de canaux. Grâce à cette configuration parfois désignée sous le nom de "connexion en guirlande", les sources raccordées aux canaux A peuvent aussi alimenter les canaux B et C. On utilise ce genre de connexion dans les installations personnalisées où l'on n'utilise qu'une seule paire d'entrées stéréo pour alimenter plusieurs paires d'enceintes souvent placées dans des pièces différentes.
Pour utiliser la fonction de jumelage d'entrée, placer le commutateur d'entrée de la paire ou des paires de canaux que l'on désire jumeler à la position "Link". Veuillez prendre note que l'on peut jumeler les entrées des canaux B tout en utilisant les canaux B et C de façon indépendante.
Remarque: lorsqu'on utilise la fonction jumelage d'entrées, les paires de canaux jumelés ne peuvent être utilisées en mode ponté.
[Se reporter au schéma de câblage normal de la Figure 2.]
L'amplificateur RB-976 est doté de prises classiques de type RCA que l'on retrouve habituellement sur la plupart des appareils audio.
Choisir des câbles audio de haute qualité. Raccorder les diverses sorties de l'amplificateur RB-976 aux entrées correspondantes du préamplificateur ou du processeur. Vérifier bien les connexions afin de s'assurer qu'elles sont bonnes et que l'on utilise la bonne paire de canaux.
Choix des enceintes
Nous recommandons des enceintes dont l'impédance nominale est de 4 ohms ou plus. On devrait être prudent si l'on raccorde plusieurs paires d'enceintes en parallèle étant donné que l'impédance se trouve réduite. Par exemple, si l'on raccorde deux paires d'enceintes de 8 ohms, l'impédance passera à 4 ohms. Si l'on raccorde plusieurs paires d'enceintes en parallèle, on recommande de choisir des enceintes dont l'impédance nominale est de 8 ohms ou plus. La valeur d'impédance d'un haut-parleur est très imprécise. En pratique, l'amplificateur n'aura aucun mal à alimenter la plupart des enceintes. Pour de plus amples renseignements concernant le choix des enceintes, consulter un détaillant audio Rotel.
Choix des câbles d'enceintes
Utiliser des câbles torsadés à deux conducteurs pour raccorder l'amplificateur RB-976 aux enceintes. Le calibre et la qualité des câbles peuvent avoir un effet notable sur le rendement d'une chaîne. Un câble de haut-parleur ordinaire fera l'affaire mais risque d'atténuer le niveau de sortie ou de donner une réponse en basses fréquences erratique, surtout si les câbles sont très longs. En général, des câbles de calibre supérieur amélioreront le rendement sonore. Pour obtenir de meilleurs résultats, on peut envisager d'utiliser des câbles audio spéciaux de haute qualité. Votre détaillant audio Rotel peut vous aider à choisir les câbles qui conviennent à votre chaîne.
Polarité et mise en phase
Lorsqu'on raccorde les enceintes à l'amplificateur, on doit respecter la polarité (pôle positif et pôle négatif) de façon à obtenir une bonne mise en phase des haut-parleurs. En inversant par erreur la polarité lors du raccordement des enceintes, on risque d'atténuer les basses fréquences et de perturber l'image stéréophonique. Les deux fils d'un câble d'enceinte sont toujours identifiés. Il peut s'agir de nervures sur l'isolant d'un conducteur, d'un code-couleur sur chacun des conducteurs (cuivre et argent) ou d'indications de polarité imprimées sur l'isolant. On doit bien identifier les conducteurs négatif et positif et respecter la polarité lors du raccordement des enceintes.
Branchement des enceintes en mode stéréo 8
L'amplificateur RB-976 est doté de six paires de bornes de raccordement qui portent un code-couleur et qui sont situées à l'arrière de l'appareil. Ces bornes acceptent les fils nus, les cosses ou les fiches doubles de type banane (sauf dans les pays qui font partie de la Communauté européenne où leur utilisation est interdite).
Acheminer le câble d'enceinte de l'amplificateur RB-976 aux enceintes en laissant assez de jeu pour permettre le déplacement des composantes et l'accès aux bornes à l'arrière des enceintes.
Si on utilise des fiches doubles de type banane, les raccorder aux fils et les brancher ensuite dans les bornes de raccordement. Les bagues sur les bornes devraient être vissées complètement (de gauche à droite).
Si on utilise des cosses, les raccorder aux fils. Si on raccorde des fils nus directement aux bornes de raccordement des enceintes, séparer les deux conducteurs de quelques pouces et enlever un peu d'isolant à l'extrémité de chaque conducteur en prenant soin de ne pas couper les conducteurs. Dévisser (de droite à gauche) les bagues sur les bornes de raccordement. Placer la cosse autour de l'arbre de la borne de raccordement ou insérer le fil torsadé dans l'orifice de l'arbre. Visser ensuite les bagues de gauche à droite pour fixer les cosses ou les fils nus en place.
Remarque: on doit s'assurer qu'il n'y a pas de fils lâches qui pourraient entrer en contact avec des fils adjacents ou des connecteurs.
Fonctionnement en mono en mode ponté
[Se reporter au schéma de branchement en mode ponté de la Figure 3.]
Les paires de canaux de l'amplificateur RB-976 peuvent être pontés. En mode ponté, on obtient une puissance impressionnante de 150 watts par canal. On peut donc augmenter la puissance globale de la chaîne en pontant les paires de canaux de l'amplificateur RB-976 et en ajoutant un autre amplificateur RB-976 lui aussi ponté en mono. On peut aussi ponter une parie de canaux de l'amplificateur RB-976 pour alimenter une enceinte de sous-graves en mode mono. On doit cependant noter que lorsqu'on ponte une des paires de canaux de l'amplificateur RB-976, l'enceinte qui y est raccordée doit avoir une impédance de 8 ohms ou plus.
Remarque: mettre toutes les composantes de la chaîne hors circuit avant de modifier les branchements ou les réglages des commutateurs d'entrée.
Pour ponter l'une des paires de canaux de l'amplificateur RB-976, placer le commutateur d'entrée de la paire de canaux en question à la position "pontage".
Prise d'entrée
Si on utilise une des paires de canaux de l'amplificateur en mono en mode ponté, brancher le câble provenant de la sortie du préamplificateur ou du processeur dans l'entrée gauche de la paire de canaux. La prise de droite ne sert pas.
Remarque: il est possible de jumeler les entrées B ou C tout en utilisant les entrées A en mono en mode ponté. Les entrées gauche et droite servent alors au canal A.
Branchement d'une enceinte en mode ponté
Lorsqu'on utilise une des paires de canaux de l'amplificateur RB-976 en mono en mode ponté, les fils de haut-parleurs doivent être branchés dans les bornes positives des canaux de gauche et de droite. Brancher le fil qui est acheminé à la borne positive de l'enceinte à la borne positive du canal droit de la paire de canaux. Brancher le fil qui est acheminé à la borne négative de l'enceinte à la borne positive du canal droit de la paire de canaux. Le bornes négatives sont libres.
Dépannage
La plupart des problèmes que l'on retrouve avec les chaînes audio sont attribuables à de mauvais branchements ou à de mauvais réglages. En cas de problème, en identifier l'origine, vérifier les réglages, établir la cause du problème et effecteur les changements nécessaires. Si on n'est pas en mesure de faire fonctionner l'amplificateur RB-976, voici certaines suggestions :
Le témoin d'alimentation sur le devant de l'appareil ne s'allume pas.
L'amplificateur RB-976 n'est pas alimenté en courant. Vérifier le commutateur d'alimentation sur la façade de l'appareil et s'assurer qu'il est bien à la position "on" (en circuit). Vérifier si le câble d'alimentation est bien branché dans l'amplificateur et dans la prise de courant secteur.
Remplacement du fusible
Si on a tout vérifié et si on ne peut toujours pas mettre l'amplificateur en circuit, le fusible est sans doute grillé. Le cas échéant, communiquez avec votre détaillant Rotel pour faire remplacer le fusible.
Absence de son
Si l'amplificateur est alimenté en courant et qu'il n'y a pas de son, vérifier le témoin de canaux et de pontage en mono sur la façade de l'appareil. S'assurer ensuite que tous les câbles d'entrée et de sortie sont bien branchés. Vérifier toutes les connexions et les réglages sur les composantes accessoires.
Puissance de sortie en continu 60 watts par canal
(20 Hz à 20 kHz, < 0,03 %, 8 ohms)
Puissance en mono en mode ponté 150 watts par canal
(20 Hz à 20 kHz, < 0,1 %, 8 ohms)
Distorsion harmonique totale (20 Hz-20 kHz, 8 ohms) < 0.03 %
Distortion d'intermodulation (60 Hz : 7 kHz, 4:1) < 0.03 %
Réponse en fréquence (± 1 dB) 15 Hz à 100 kHz
Facteur d'amortissement (20-20,000 Hz, 8 ohms) 150
Impédance des enceintes (mode normal) 4 ohms minimum
Rapport signal/bruit (IHF A network) 116 dB
Impédance d'entrée/Sensibilité 22 kohms/1.5 volt
Alimentation 115 Volts, 60 Hz ou
Consommation 700 Watts
Dimensions (L, H, P) 440 x 121 x 400 mm
Toutes les spécifications de cet appareil étaient exactes au moment de l'impression de ce manuel. Rotel se réserve le droit de les modifier sans préavis.
