MANUALE UTENTE RB976 ROTEL

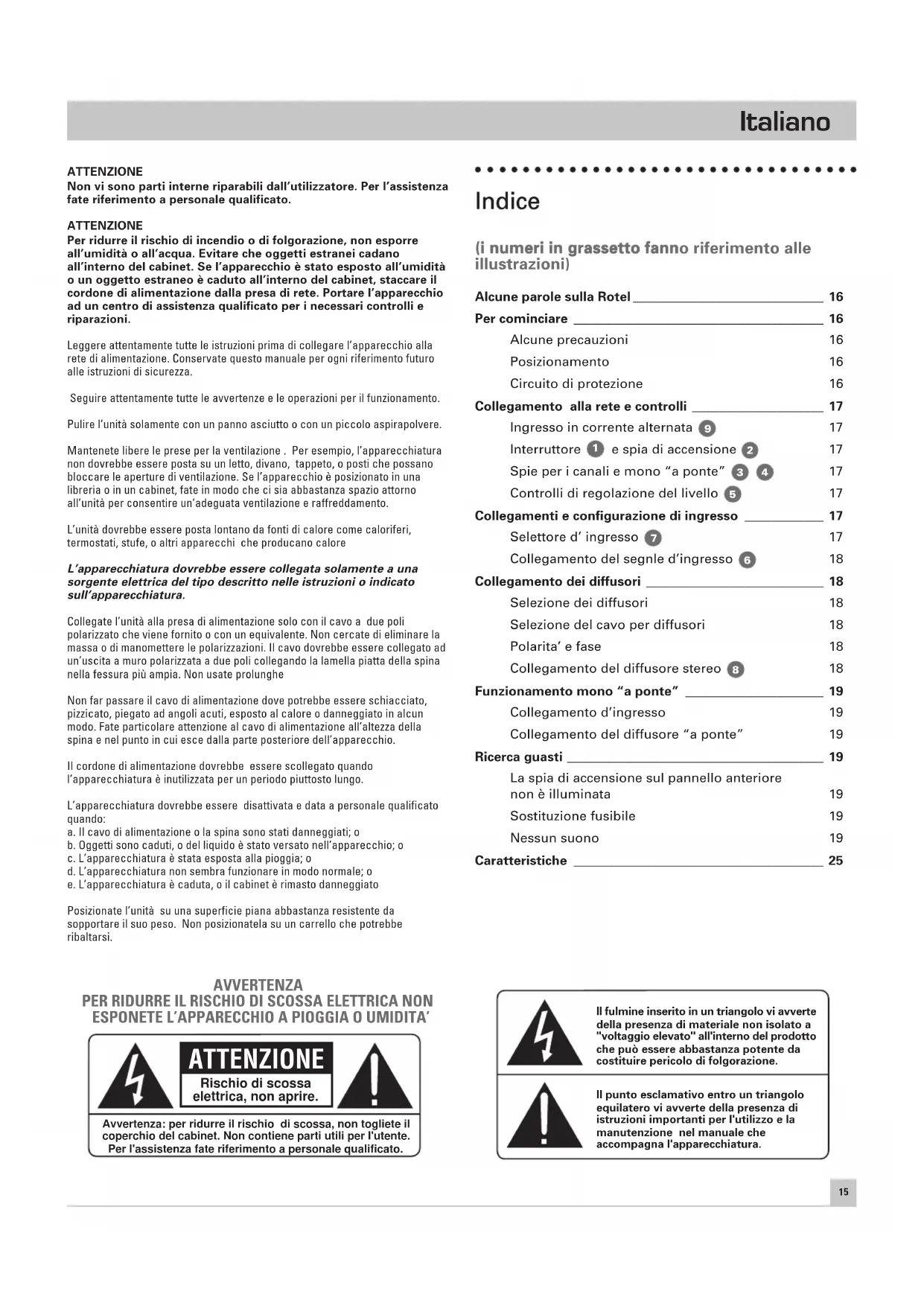

Rischio di scossa elettrica, non aprire. Avvertenza: per ridurre il rischio di scossa, non togliete ilcoperchio del cabinet. Non contiene parti utili per l'utente.Per l'assistenza fate riferimento a personale qualificato. ATTENZIONE Il fulmine inserito in un triangolo vi avvertedella presenza di materiale non isolato a"voltaggio elevato" all'interno del prodottoche può essere abbastanza potente dacostituire pericolo di folgorazione.Il punto esclamativo entro un triangoloequilatero vi avverte della presenza diistruzioni importanti per l'utilizzo e lamanutenzione nel manuale cheaccompagna l'apparecchiatura. ATTENZIONENon vi sono parti interne riparabili dall’utilizzatore. Per l’assistenzafate riferimento a personale qualificato.ATTENZIONEPer ridurre il rischio di incendio o di folgorazione, non esporreall’umidità o all’acqua. Evitare che oggetti estranei cadanoall’interno del cabinet. Se l’apparecchio è stato esposto all’umiditào un oggetto estraneo è caduto all’interno del cabinet, staccare ilcordone di alimentazione dalla presa di rete. Portare l’apparecchioad un centro di assistenza qualificato per i necessari controlli eriparazioni.Leggere attentamente tutte le istruzioni prima di collegare l’apparecchio allarete di alimentazione. Conservate questo manuale per ogni riferimento futuroalle istruzioni di sicurezza. Seguire attentamente tutte le avvertenze e le operazioni per il funzionamento.Pulire l’unità solamente con un panno asciutto o con un piccolo aspirapolvere.Mantenete libere le prese per la ventilazione . Per esempio, l’apparecchiaturanon dovrebbe essere posta su un letto, divano, tappeto, o posti che possanobloccare le aperture di ventilazione. Se l’apparecchio è posizionato in unalibreria o in un cabinet, fate in modo che ci sia abbastanza spazio attornoall’unità per consentire un’adeguata ventilazione e raffreddamento.L’unità dovrebbe essere posta lontano da fonti di calore come caloriferi,termostati, stufe, o altri apparecchi che producano calore L’apparecchiatura dovrebbe essere collegata solamente a una sorgente elettrica del tipo descritto nelle istruzioni o indicato sull’apparecchiatura. Collegate l’unità alla presa di alimentazione solo con il cavo a due polipolarizzato che viene fornito o con un equivalente. Non cercate di eliminare lamassa o di manomettere le polarizzazioni. Il cavo dovrebbe essere collegato adun’uscita a muro polarizzata a due poli collegando la lamella piatta della spinanella fessura più ampia. Non usate prolungheNon far passare il cavo di alimentazione dove potrebbe essere schiacciato,pizzicato, piegato ad angoli acuti, esposto al calore o danneggiato in alcunmodo. Fate particolare attenzione al cavo di alimentazione all’altezza dellaspina e nel punto in cui esce dalla parte posteriore dell’apparecchio.Il cordone di alimentazione dovrebbe essere scollegato quandol’apparecchiatura è inutilizzata per un periodo piuttosto lungo.L’apparecchiatura dovrebbe essere disattivata e data a personale qualificatoquando:a. Il cavo di alimentazione o la spina sono stati danneggiati; ob. Oggetti sono caduti, o del liquido è stato versato nell’apparecchio; oc. L’apparecchiatura è stata esposta alla pioggia; od. L’apparecchiatura non sembra funzionare in modo normale; oe. L’apparecchiatura è caduta, o il cabinet è rimasto danneggiatoPosizionate l’unità su una superficie piana abbastanza resistente dasopportare il suo peso. Non posizionatela su un carrello che potrebberibaltarsi. ○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Indice (i numeri in grassetto fanno riferimento alle illustrazioni) Alcune parole sulla Rotel _____________________________ 16 Per cominciare ______________________________________ 16 Alcune precauzioni 16 Posizionamento 16 Circuito di protezione 16 Collegamento alla rete e controlli ____________________ 17 Ingresso in corrente alternata

e spia di accensione

Spie per i canali e mono “a ponte”

Controlli di regolazione del livello

Collegamenti e configurazione di ingresso ____________ 17 Selettore d’ ingresso

Collegamento del segnle d’ingresso

Collegamento dei diffusori ___________________________ 18 Selezione dei diffusori 18 Selezione del cavo per diffusori 18 Polarita’ e fase 18 Collegamento del diffusore stereo

Funzionamento mono “a ponte” _____________________ 19 Collegamento d’ingresso 19 Collegamento del diffusore “a ponte” 19 Ricerca guasti _______________________________________ 19 La spia di accensione sul pannello anteriore non è illuminata 19 Sostituzione fusibile 19 Nessun suono 19 Caratteristiche ______________________________________ 2516 AMPLIFICATORE DI POTENZA A SEI CANALI RB-976 ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Alcune parole sulla Rotel Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 30 anni fa. Attraverso gli anni la passione è rimasta intatta e l’obbiettivo di offrire prodotti eccezionali agli audiofili e amanti della musica ad un costo non elevato è condiviso da tutti alla Rotel. Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto ogni nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzare il prodotto nel miglior modo possibile. Così potrete trovare condensatori provenienti dall’Inghilterra e dalla Germania, semiconduttori dal Giappone o dagli Stati Uniti, mentre i trasformatori toroidali sono prodotti proprio dalla Rotel. La fama di eccellenza della Rotel è stata guadagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica ogni giorno. I loro commenti confermano l’ obiettivo della società - La ricerca di un apparecchio che sia musicale, affidabile e conveniente. Vi ringraziamo per aver scelto questo prodotto augurandovi molte ore di piacevole intrattenimento musicale. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Per cominciare Grazie per aver acquistato il finale di potenza a sei canali RB-976. Quando utilizzato in un impianto hi-fi di alta qualità o in un sistema home theater vi garantirà numerosi anni di intrattenimento musi- cale. L’RB-976 è un finale a sei canali ad alta potenza in grado di offrire altissme prestazioni sonore. Transistor di uscita discreti, un’alimentazione sovra dimensionata, componenti selezionati e il famoso concetto Rotel di Design Bilanciato assicurano una superba qualità sonora. La capacità di erogare alta corrente consente all’RB-976 di pilotare anche i diffusori meno efficienti. Siate a conoscenza del fatto che l’RB-976 è in grado di erogare alti livelli di potenza, superiori a 60 Watt per canale. Assicuratevi che i vostri diffusori possano sopportare la potenza dell’RB-976. Se avete dei dubbi sui vostri diffusori chiedete consiglio al vostro rivenditore Rotel. L’istallazione dell’RB-976 e il suo funzionamento sono facili. Se avete già esperienza con altri finali di potenza, non dovreste incontrare alcuna difficoltà. Collegate una coppia di cavi tra il vostro preamplificatore e gli ingressi dell’amplificatore, collegate i vostri diffusori e ascoltate la musica. Alcune precauzioni Leggete attentamente questo manuale. Oltre alle istruzioni rela- tive alle istruzioni di base a al funzionamento fornisce interessanti informazioni su diverse configurazioni di sistema così come indicazioni generali che vi aiuteranno a ottenere prestazioni ottimali dal vostro impianto. Vi preghiamo di contattare il vostro rivenditore autorizzato Rotel per consigli o domande. Inoltre tutti noi alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti. Conservate l’imballaggio dell’RB-976 e tutto il materiale di imballaggio interno per un uso futuro. Trasportare l’RB-976 in un imballo non originale potrebbe danneggiare il vostro amplificatore. Compilate e inviate la carta di registrazione allegata all’RB-976. Assicuratevi anche di conservare la ricevuta della vendita originale. E’ il vostro migliore documento per la data di acquisto di cui avrete bisogno ogni volta sia necessario il servizio di garanzia. Posizionamento A causa della sua alta potenza di uscita l’RB-976 può generare un notevole calore. Le alette di raffreddamento e le aperture di ventilazione dell’amplificatore sono perfettamente in grado di dissipare questo calore in condizioni normali, ma non esagerate. Deve esserci un adeguato spazio attorno allo chassis. Le fessure di ventilazione sulla parte superiore devono essere sgombre, e ci deve essere un ragionevole flusso di aria attorno all’amplificatore. Usate il buon senso quando posizionate l’amplificatore in un cabi- net o vi sovrapponete altri apparecchi. Allo stesso modo ricordate il peso dell’amplificatore quando scegliete il posto dove installarlo. Assicuratevi che lo scaffale o il cabinet possano sopportare la sua considerevole mole. Anche in questo caso usate il buon senso. Circuito di protezione L’RB-976 è dotato di un circuito di protezione termico che protegge l’amplificatore da eventuali danni derivanti da condizioni operative estreme. A differenza di altri apparecchi, il circuito di protezione dell’RB-976 è indipendente dal segnale audio e non ha nessuna influenza sulle performance sonore. Invece, il circuito di protezione controlla la temperatura dei finali e spegne l’amplificatore se la temperatura supera i limiti di sicurezza. Molto probabilmente, non vedrete mai questo circuito di protezione in azione. Tuttavia se si dovessero verificare le condizioni, uno o più canali dell’amplificatore si spegneranno. Se questo accade, spegnete l’amplificatore, lasciatelo raffreddare per alcuni minuti, cercate di identificare e risolvere il problema che ha causato l’intervento del circuito. Quando accenderete nuovamente l’amplificatore, il circuito di protezione si azzererà automaticamente.Italiano

Nella maggior parte dei casi il circuito si attiva a causa di condizioni critiche come il corto circuito dei cavi dei diffusori o scarsa ventilazione che portano a situazioni di surriscaldamento. In casi molto rari carichi di diffusori ad impedenza molto bassa o molto reattivi provocano l’intervento del circuito. Se il circuito di protezione si attiva ripetutamente e non siete in grado di isolare e risolvere il problema, contattate il vostro rivenditore Rotel per l’assistenza nella ricerca del guasto. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Collegamento alla rete e controlli Ingresso in corrente alternata

A causa della sua elevata potenza l’RB-976 può erogare una notevole corrente. Pertanto dovrebbe essere collegato direttamente a una presa a muro polarizzata a due poli. Non usate una prolunga. Una robusta ciabatta a prese multiple può essere utilizzata se (insieme alla presa a muro) può pilotare la corrente richiesta dall’RB-976 e dagli altri componenti collegati ad essa. Assicuratevi che l’interruttore di accensione sul pannello anteriore dell’RB-976 sia spento (in posizione esterna). Quindi collegate il cavo di alimentazione alla presa di rete sulla parte posteriore dell’RB-976. In seguito, collegate l’altra estremità del cordone di alimenrazione alla presa di alimentazione. Il vostro RB-976 è già stato predisposto in fabbrica per il voltaggio corretto per il paese dove lo avete acquistato (115 volt o 230 volt con una linea di frequenza di 50 Hz o 60 Hz). La configurazione di linea di corrente alternata è indicata su un adesivo sul pannello posteriore . Nota: Nel caso doveste trasportare il vostro RB-976 in un altro paese è possibile riconfigurare il voltaggio. Non cercate di provvedere a questa conversione da soli. Aprire il cabinet dell’RB- 976 vi espone a voltaggi pericolosi. Consultate personale di servizio qualificato o il centro di servizio della Rotel per informazioni. Se vi assentate da casa per un lungo periodo, per per un periodo di un mese, è consigliabile staccare il vostro amplificatore dalla rete (così come per gli altri componenti audio e video) durante la vostra assenza. Interruttore

e spia di accensione

L’interruttore di accensione è posto sul pannello anteriore del vostro amplificatore. Per accendere l’amplificatore premete l’interruttore. La spia LED sopra l’interruttore si illuminerà, indicando che l’amplificatore è acceso. Per spegnere l’amplificatore premete nuovamente il pulsante e riportatelo nella posizione iniziale. Spie dei canali e di funzionamento mono “a ponte”

Quando una coppia di canali è in modalità stereo le spie di accensione dei due canali per quei canali si illumineranno. Quando una coppia di canali è in modalità “bridged mono” (mono “a ponte”), le due spie dei canali sono spente e la spia Bridged Mono è accesa per quella coppia di canaliw Fate riferimento alla sezione per la Configurazione e Collegamenti sulla pagina seguente per avere ulteriori informazioni. Controlli di regolazione del livello

I controlli di livello vi permettono di regolare la sensibilità di ingresso individuale delle tre coppie di canali. Possono essere utilizzati per regolare il balance dell’uscita sonora dei diffusori di un impianto home theater o per controllare il volume nelle varie stanze allorché l’RB-976 venisse utilizzato per pilotare i diffusori in un impianto multi-sala. Il settaggio dell’interruttore di selezione di ingresso non influisce sull’operazione dei controlli di regolazione del livello. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Collegamento e configurazione di ingresso I sei canali dell’RB-976 sono raggruppati in tre coppie di canali con indicazione A, B e C per una facile identificazione e controllo. Nota: Per evitare rumori troppo alti che né voi né il vostro diffusore apprezzerebbe, assicuratevi che l’amplificatore sia spento quando effettuate qualsiasi collegamento di segnale o cambiate il settaggio degli interruttori di selezione dell’ingresso. Interruttori del selettore di ingresso

Quando un interrruttore di selezione d’ingresso è in posizione “Stereo” i due canali della coppia di canali funzionano indipendentemente. Quando l’interruttore di selezione d’ingresso per una o più coppie di canali è in posizione “a ponte” (Bridged) i due canali sono combinati in un unico canale ad alta potenza (150W). Leggete in questo manuale la sezione “Funzionamento mono “a ponte” per maggiori informazioni. La posizione “Link” dell’interruttore di selezione di ingresso collega insieme gli ingressi delle coppie di canali. In questa configurazione gli ingressi collegati ai canali A possono anche pilotare i canali B e/o C . Talvolta questa configurazione è chiamata “daisy chain”. E’ generalmente utilizzata in istallazioni personalizzate dove una coppia di ingressi stereo è usata per pilotare coppie multiple di diffusori, che sono spesso localizzati in ambienti diversi.18 Per utilizzare la funzione di ingresso link spostare l’interruttore di selezione di ingresso per la coppia(e) di canali che volete collegare, sulla posizione “Link”. Fate attenzione che gli ingressi dei canali B possono essere collegati , mentre i canali C funzionano in modo indipendente o gli ingressi dei canali C possono essere collegati, mentre i canali B funzionano in modo indipendente . Nota: quando è utilizzata la funzione di collegamento di ingresso le coppie di canali collegate non possono essere messe “a ponte”. Collegamento del segnale di ingresso

(vedi figura 2 per l’illustrazione di cablaggio normale) L’RB-976 è provvisto di connettori d’ingresso del tipo RCA normali, il tipo che si trova su quasi tutti gli apparecchi audio. Utiliaate cavi di interconnessione audio di alta qualità per collegare le uscite del preamplificatore o il processore di segnle agli ingressi dell’RB-976. Assicuratevi di collegare correttamente i canali destro e sinistro e di utilizzare la coppia di canali corretta dell’RB-976. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Collegamento dei diffusori Selezione dei diffusori Vi raccomandiamo di utilizzare diffusori con un’impedenza minima nominale di 4 ohm o più alta con l’RB-976. Dovreste avere molta cautela nel pilotare coppie multiple di diffusori in parallelo, perchè l’impedenza effettiva che l’amplificatore “vede” si dimezza. Per esempio, quando si pilotano due coppie di diffusori da 8 ohm, l’amplificatore “vede” un carico da 4 ohm. Quando si pilotano diffusori multipli in parallelo vi raccomandiamo di scegliere diffusori con un’impedenza di 8 ohm o più alta. I dati di impedenza di un diffusore non sono molto precisi. In pratica pochissimi diffusori presenteranno problemi per l’RB-976. Se avete alcuni dubbi chiedete pure consiglio al vostro rivenditore Rotel. Scelta dei cavi Utilizzate cavi a due conduttori isolati per collegare l’RB-976 ai diffusori. Le dimensioni e la qualità dei cavi possono avere effetti udibili sulle performance del sistema. I cavi standard vanno bene ma possono dare un’uscita più bassa o una risposta limitata in gamma bassa, in particolare se sono molto lunghi. In generale cavi ben dimensionati miglioreranno la resa sonora. Per ottenere le migliori prestazioni, potete prendere in considerazioni cavi speciali di alta qualità. Il vostro rivenditore Rotel vi potrà aiutare nella scelta dei cavi adatti per il vostro impianto. Polarita’ e fase La polarità - l’orientamento positivo/negativo dei collegamenti - per il collegamento di ogni diffusore e amplificatore deve essere conforme affinché tutti i diffusori siano in fase. Se la polarità di un collegamento è accidentalmente invertita, il basso sarà debole e l’immagine stereo scadente. Tutti i cavi sono segnati affinché si possano identificare i due conduttori. Vi possono essere scanalature o una striscia sull’isolante di un conduttore. Il cavo può avere un’isolante trasparente con conduttori di colori diversi (rame e argento). Indicazioni sulla polarità possono essere stampate sull’isolante. Identificate i conduttori positivo e negativo e che siano corretti con i collegamenti tra l’amplificatore e i diffusori. Collegamento dei diffusori

L’ RB-976 ha sei coppie di connettori colorati (rosso e nero) sul pannello posteriore. Questi connettori accettano cavi spellati, forcelle, o doppi connettori a banana ( ad eccezione dei paesi della Comunità Europea dove non sono consentiti) Portare il cavo dall’RB-976 ai diffusori. Lasciatelo lento in modo da poter muovere i componenti abbastanza da consentire l’accesso ai connettori dei diffusori. Se utilizzate i doppi connettori a banana, collegateli ai cavi ed inseriteli nella parte posteriore dei connettori dell’amplificatore. I cappellotti esagonali dei connettori dovrebbero essere avvitati in tutti i casi (in senso orario). Se state utilizzando connettori a forcella, collegateli ai cavi. Se state collegando cavi spellati direttamente ai connettori, separate i conduttori dei cavi e strappate indietro l’isolante dall’estemità di ogni conduttore. Fate attenzione a non tagliare l’intreccio dei fili. Svitate (in senso antiorario) i cappellotti esagonali dei connettori. Posizionate la forcella attorno al perno del connettore o inserite il filo avvolto nel foro del perno. Avvitate i cappellotti esagonali in senso orario per serrare la forcella o il filo. Nota: Assicuratevi che non vi siano fili sparsi che potrebbero toccare i fili o i connettori adiacenti. AMPLIFICATORE DI POTENZA A SEI CANALI RB-97619 Italiano ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Configurazione mono “a ponte” (vedere la figura 3 per l’illustrazione del collegamento “a ponte”) I due canali dell’RB-976 possono essere collegati “a ponte”. In questa configurazione il canale singolo eroga l’enorme potenza di 150 watt! Questa caratteristica vi consente di aumentare la potenza dell’intero sistema collegando a ponte le coppie di canali dell’RB-976 e aggiungendo un secondo RB-976 anch’esso provvisto di una coppia di canali in configurazione “a ponte”. Oppure una delle coppie di canali dell’RB-976 potrebbe essere configurato “a ponte” per pilotare un subwoofer monofonico. No- tate tuttavia che quando una delle coppie di canali dell’RB-976 è configurata “a ponte” il diffusore collegato deve avere un’impedenza pari o superiore a 8 ohm.
