MANUAL DE USUARIO RB976 ROTEL

ETAPA DE POTENCIA DE SEIS CANALES

Nota: Disattivate tutti i componenti dell’impianto prima di cambiare qualsiasi collegamento di segnale o il settaggio degli interruttori del Selettore di ingresso. Per configurare a ponte una delle coppie di canali dell’ RB-976 spostate l’interruttore di selezione d’ingresso per quel canale nella posizione “a ponte” (Bridged). Collegamenti in ingresso Quando utilizzate una delle coppie di canali dell’RB-976 in configurazione mono “a ponte”, collegate il cavo proveniente dall’uscita del preamplificatore o del processore di segnale all’ingresso del canale sinistro. Nessun collegamento deve essere fatto sul canale destro. Nota: E’ possibile collegare gli ingressi B e/o C mentre A è nella modalità a ponte. Gli ingressi destro e sinistro sono entrambi utilizzati per A. Collegamento dei diffusori nella configurazione “a ponte” Quando utilizzate una delle coppie di canali dell’RB-976 in configurazione mono “a ponte”, il cavo diretto ai diffusori è collegato ai terminali positivi dei canali destro e sinistro. Collegate il cavo che va al terminale positivo del diffusore al terminale positivo del canale sinistro della coppia di canali. Collegate il cavo che va al terminale negativo del diffusore al terminale positivo del canale destro della coppia di canali. Nessuna connessione deve essere effettuata ai terminali negativi. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Ricerca dei guasti Nei sistemi audio molti problemi derivano da collegamenti sbagliati o inadeguate regolazioni dei controlli. Se vi si pone un problema, isolate l’area critica verificate i comandi, determinate la causa del problema e operate i necessari cambiamenti. Se non siete in grado di far suonare l’RB-976 fate riferimento ai suggerimenti per le condizioni che seguono: La spia di accensione non si illumina Non arriva corrente all’RB-976. Controllate il pulsante di accensione sul pannello anteriore. Assicuratevi che sia in posizione di accensione. Controllate i collegamenti alla rete sull’amplificatore e sulla presa di alimentazione (CA) Sostituzione del fusibile Se avete controllato tutto correttamente e non riuscite ancora ad accendere l’amplificatore verificate che il fusibile non sia bruciato. Se ritenete ciò possibile contattate il vostro rivenditore autorizzato Rotel per sapere dove portare l’amplificatore per fare sostituire il fusibile. Nessun Suono Se l’amplificatore riceve l’alimentazione dalla rete ma non pro- duce nessun suono, controllate le spie dei Canali e del Bridged Mono (Mono “a ponte”) sul pannello frontale. Quindi controllate che tutti i collegamenti in ingresso e uscita siano corretti. Infine controllate i collegamenti agli altri componenti dell’ impianto e relativo settaggio dei controlli.20 ETAPA DE POTENCIA DE SEIS CANALES RB-976 ADVERTENCIA: No hay componentes manipulables por el usuario en el interior del aparato.Cualquier operación de mantenimiento debe ser llevada a cabo por personalcualificado. ADVERTENCIA: Para reducir el riesgo de que se produzca un incendio o una descargaeléctrica, no exponga la RB-976 al agua o la humedad. No permita que ningúnobjeto extraño penetre en el interior del aparato. Si el aparato está expuesto ala humedad o algún objeto extraño penetra en su interior, desconecteinmediatamente el cable de alimentación de la red eléctrica. En caso de quefuera necesario, envíe el aparato a un especialista cualificado para suinspección y posterior reparación.Lea todas las instrucciones del presente manual antes de conectar o hacerfuncionar la RB-976. Conserve este manual cerca de usted para el caso de quenecesite revisar las instrucciones de seguridad que se indican a continuación.Tenga siempre en mente las advertencias y la información relativa a seguridadque figuran tanto en estas instrucciones como en el propio aparato. Siga al piede letra todas las instrucciones relacionadas con el funcionamiento del mismo.Limpie la RB-976 únicamente con una gamuza seca o un aspirador.Mantenga siempre despejadas las ranuras destinadas a la ventilación delaparato. Por ejemplo, no coloque nunca la RB-976 en una cama, un sofá, unaalfombra o una superficie similar susceptible de bloquear las ranuras deventilación. Si la RB-976 está ubicada en la estantería de una librería o unmueble, debe haber suficiente espacio a su alrededor y ventilación en elmueble para permitir una refrigeración adecuada.Mantenga a la RB-976 alejada de radiadores, estufas, cocinas o de cualquierotra instalación que produzca calor. La RB-976 debe ser conectada únicamente a una fuente de alimentación del tipo y la tensión especificados en su panel posterior. Conecte la RB-976 a una toma de corriente eléctrica únicamente a través delcable de alimentación de dos clavijas polarizado suministrado de serie o unequivalente exacto del mismo. No modifique de ningún modo dicho cable. Nointente desactivar los terminales destinados a la conexión a tierra opolarización. El cable debería ser conectado a una toma de corriente eléctricade dos terminales que se adapten perfectamente a las clavijas del cable dealimentación de la RB-976. No utilice ningún tipo de cable de extensión.No coloque el cable de alimentación en lugares en que pueda ser aplastado,pinchado, doblado en ángulos críticos, expuesto al calor o dañado de algúnmodo. Preste particular atención al punto de unión entre el cable y la toma decorriente y también a la ubicación de esta última en el panel posterior delaparato.El cable de alimentación debería desconectarse de la red eléctrica cuando elaparato no vaya a ser utilizado durante un largo período de tiempo (por ejemplolas vacaciones de verano).Desconecte inmediatamente la RB-976 y envíela a un servicio técnicocualificado para su inspección/reparación si:• El cable de alimentación o alguna clavija del mismo ha sido dañado• Han caído objetos o se ha derramado líquido en el interior del aparato.• El aparato ha sido expuesto a la lluvia.• El aparato muestra signos de funcionamiento inadecuado.• El aparato ha sido golpeado o dañado de algún modo.Coloque la RB-976 sobre una superficie fija y equilibrada que seasuficientemente resistente para soportar su peso. No coloque la RB-976 en unacarretilla móvil de la que pudiera volcar. ○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Contenido (los números encerrados en un círculo hacen referencia a una ilustración) Acerca de Rotel _____________________________________ 21 Para Empezar _______________________________________ 21 Algunas Precauciones 21 Colocación 21 Circuitería de Protección 22 Alimentación y Control ______________________________ 22 Entrada de Corriente Eléctrica Alterna

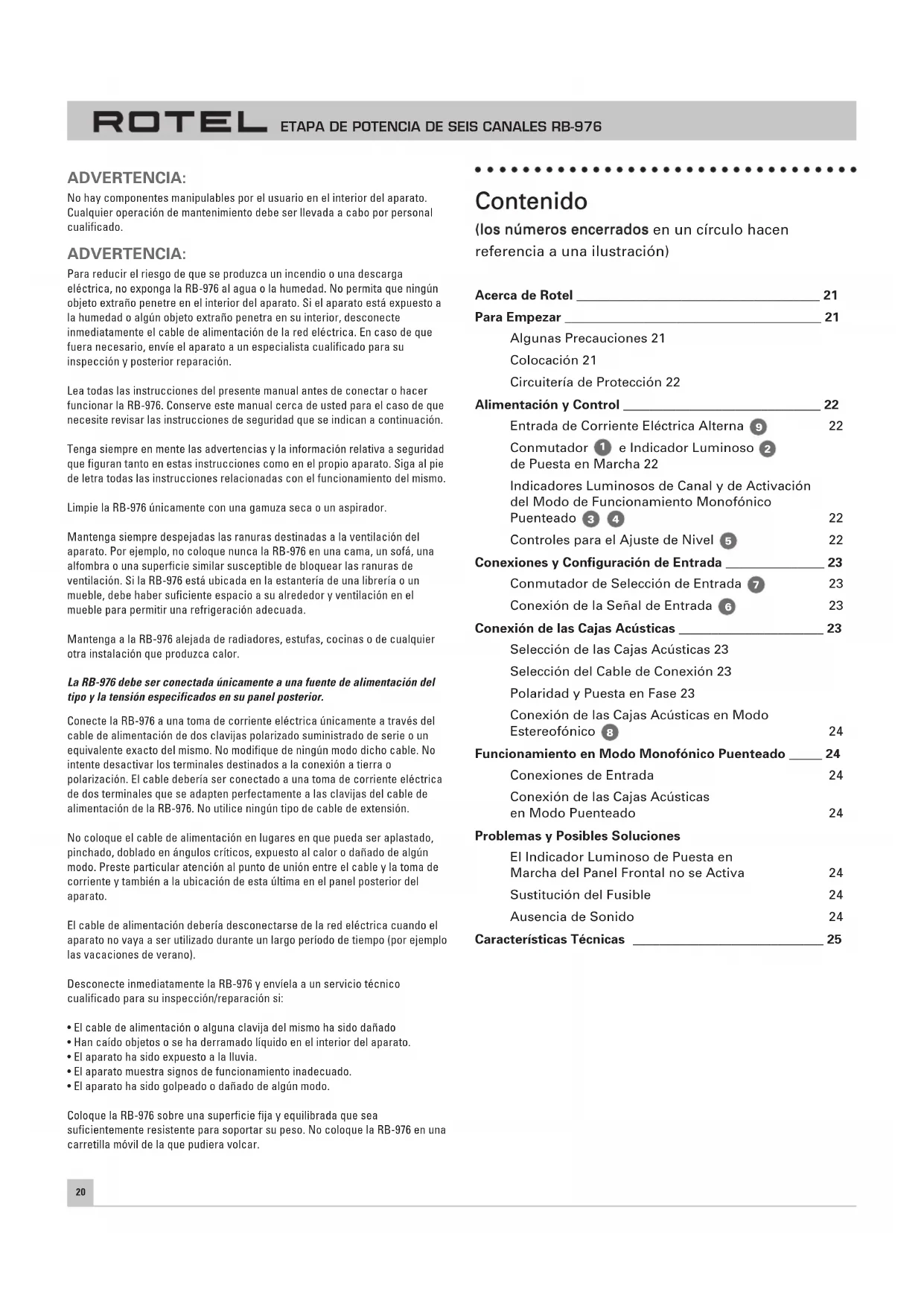

e Indicador Luminoso

de Puesta en Marcha 22 Indicadores Luminosos de Canal y de Activación del Modo de Funcionamiento Monofónico Puenteado

Controles para el Ajuste de Nivel

Conexiones y Configuración de Entrada _______________ 23 Conmutador de Selección de Entrada

Conexión de la Señal de Entrada

Conexión de las Cajas Acústicas ______________________ 23 Selección de las Cajas Acústicas 23 Selección del Cable de Conexión 23 Polaridad y Puesta en Fase 23 Conexión de las Cajas Acústicas en Modo Estereofónico

Funcionamiento en Modo Monofónico Puenteado _____ 24 Conexiones de Entrada 24 Conexión de las Cajas Acústicas en Modo Puenteado 24 Problemas y Posibles Soluciones El Indicador Luminoso de Puesta en Marcha del Panel Frontal no se Activa 24 Sustitución del Fusible 24 Ausencia de Sonido 24 Características Técnicas _____________________________ 25Español

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Acerca de Rotel Rotel fue fundada hace 30 años por una familia cuyo entusiasta interés por la música le condujo a diseñar y construir componentes de Alta Fidelidad sin ningún tipo de compromiso. Esta pasión ha permanecido inalterada durante todo este tiempo, hasta el punto de que el objetivo de los fundadores de la compañía -proporcionar productos de la máxima calidad a melómanos y audiófilos independientemente de cuales sean sus posibilidades económicas- es compartido por todos sus empleados. Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y llevando a cabo el ajuste fino de cada nuevo producto hasta que satisface de manera exacta los estándares de calidad musical para los que fue diseñado. Para lograrlo, disponen de la máxima libertad para escoger los mejores componentes allí donde se encuentren. Le sorprenderá agradablemente encontrar exquisitos condensadores procedentes del Reino Unido y Alemania o semiconductores de Japón o Estados Unidos, mientras que los transformadores toroidales de potencia son construidos en la propia factoría de Rotel. Rotel se ha ganado a pulso, a través de a cientos de artículos, bancos de pruebas y galardones firmados por los críticos especializados más respetados del mundo, una sólida reputación por la excelencia de sus productos. Los comentarios de estos profesionales que escuchan música cada día hacen posible que la compañía se reafirme en la validez de sus objetivos: la puesta a punto de componentes y equipos musicales, fiables y asequibles. Le agradecemos que haya adquirido este producto y esperamos que le permita disfrutar de su música predilecta durante largos años. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Para Empezar Gracias por adquirir la Etapa de Potencia de Seis Canales Rotel RB-976. Utilizada en un sistema de reproducción musical o audio- visual de alta calidad, este amplificador le permitirá disfrutar du- rante muchos años de sus composiciones musicales y películas favoritas. La RB-976 es un potente amplificador de seis canales ideal que le permitirá alcanzar el más alto nivel posible de prestaciones en la reproducción del sonido. Dispositivos de salida discretos, una fuente de alimentación de grandes dimensiones, componentes seleccionados de alta calidad y el exclusivo Concepto de Diseño Equilibrado de Rotel garantizan una soberbia calidad sonora. Asímismo, una elevada capacidad en corriente hace posible que la RB-976 pueda atacar sin problemas las más exigentes cajas acústicas. Puede estar completamente seguro de la capacidad de la RB-976 para suministrar elevadas potencias de salida, que pueden superar los 60 vatios por canal. Asegúrese de que sus cajas acústicas pueden soportar la potencia de la RB-976. En caso de que tenga alguna duda al respecto, consulte con un distribuidor autorizado de productos Rotel para que le aconseje al respecto. La RB-976 es un aparato que resulta muy fácil de instalar y utilizar. Si usted ya está experimentado en el manejo de etapas de potencia, en principio no debería encontrar nada que le resultara especialmente complicado durante la puesta a punto inicial de la misma. Inserte los conectores procedentes de su preamplificador en los pertinentes terminales de entrada de la RB-976, haga lo propio con sus cajas acústicas y disfrute con su música y sus bandas sonoras favoritas. Algunas Precauciones Le rogamos que lea cuidadosamente el presente manual de instrucciones. Además de las instrucciones básicas de instalación y puesta a punto de la RB-976, incluye información de gran valor sobre las diferentes configuraciones que permite el aparato, así como información general que le ayudará a optimizar las prestaciones de su sistema. Le rogamos asímismo que contacte con su distribuidor autorizado de productos Rotel para cualquier duda o consulta. No le quepa la menor duda de que todos sus comentarios y observaciones serán bien recibidos. Guarde el embalaje de la RB-976 y todo el material en él contenido para un posible uso futuro del mismo. El embalaje o transporte de la RB-976 en condiciones diferentes de las originales puede dañar seriamente el aparato. Rellene y envíe la tarjeta de garantía suministrada junto con la RB-976. Asegúrese asímismo de mantener en su poder la factura de compra puesto que es la mejor manera de que usted se acuerde de la fecha de compra, un dato esencial en caso de que necesitara asistencia técnica durante el período de garantía. Colocación Como consecuencia de su elevada potencia de salida, la RB-976 puede llegar a generar una considerable cantidad de calor. Tanto los disipadores térmicos como las ranuras de ventilación del aparato están perfectamente capacitados para eliminar este calor en condiciones de funcionamiento normales. Aún así, le rcomendamos que no fuerce el funcionamiento de su amplificador. Debe haber un espacio libre adecuado alrededor del chasis y las ranuras de ventilación situadas en la cubierta supe- rior deben permanecer siempre despejadas. Asímismo, debe procurar que haya una circulación de aire razonable alrededor del aparato. Utilice el sentido común cuando coloque la RB-976 en un mueble o ubique otros componentes encima suyo. Tenga igualmente en cuenta el peso del amplificador cuando seleccione una ubicación determinada para su instalación. Asegúrese por tanto de que la estantería o mueble utilizado pueda soportar el considerable volumen de la RB-976. Una vez más, le recomendamos que utilice su sentido común.22 ETAPA DE POTENCIA DE SEIS CANALES RB-976 Circuitería de Protección La RB-976 incorpora un circuito de protección térmica que la pro- tege frente a cualquier daño potencial que pudiera producirse en caso de funcionamiento en condiciones extremas o de que hubiese fallos en la misma. Al contrario de lo que sucede en muchos diseños de su clase, la circuitería de protección de la RB- 976 es completamente independiente de la señal de audio y por tanto no tiene el más mínimo impacto en las prestaciones musi- cales. De este modo, el circuito de protección monitoriza la temperatura de los dispositivos de salida y desconecta el amplificador si la temperatura de funcionamiento excede los límites de seguridad prefijados. En principio, usted no debería ver nunca este circuito en acción. Sin embargo, en el caso de que se detectara un funcionamiento defectuoso de su RB-976, el aparato se desconectaría y el indicador luminoso del panel frontal se activaría. Si esto sucede, desconecte completamente el amplificador e intente identificar y corregir el problema que ha provocado la activación de la circuitería de protección. Cuando vuelva a poner de nuevo en marcha el aparato, el circuito de protección se reinicializará automáticamente y el indicador luminoso debería desactivarse. En la mayoría de casos, la circuitería de protección se activa como consecuencia de una condición de funcionamiento incorrecto, como por ejemplo la unión de los cables de conexión (positivo con negativo) de las cajas acústicas o una ventilación inadecuada que provoque el sobrecalentamiento del aparato. En algunos casos muy concretos (y raros), una impedancia de las cajas extremadamente baja o muy reactiva podría provocar la activación de los circuitos de protección. Si la circuitería de protección se dispara repetidamente y usted es incapaz de aislar y corregir la causa de tal situación, contacte con su distribuidor autorizado de productos Rotel para recibir asistencia técnica adecuada. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Alimentación y Control Entrada de Corriente Eléctrica

Debido a su elevada potencia de salida, la RB-976 puede drenar una considerable cantidad de corriente. Además, debería ser conectada directamente a una toma de corriente polarizada de 2 clavijas. No utilice ningún tipo de cable de extensión. Puede utilizarse una base de enchufes de alta calidad si la misma (y, por supuesto, la toma de corriente ubicada en la pared de su casa) está preparada para manejar la corriente (lea las indicaciones correspondientes que figuran tanto en la citada base como en la toma de corriente) exigida por la RB-976 y el resto de componentes conectados a la misma. Asegúrese de que el conmutador de puesta en marcha situado en el panel frontal de la RB-976 está desconectado (es decir hacia fuera) y a continuación conecte el cable de alimentación suministrado de serie al receptáculo correspondiente (indicado como toma de corriente alterna). Su RB-976 está configurada en fábrica para que trabaje con la tensión de red correcta que corresponda al país en que ha sido comprada (115 ó 230 voltios de corriente alterna con una frecuencia de 50 ó 60 Hz). Dicha configuración está indicada en un lugar visible del panel posterior del aparato. Nota: En caso de que tuviese que desplazar su RB-976 a otro país, es posible reconfigurarla para que pueda trabajar con tensiones de red diferentes de la establecida en fábrica. No intente llevar a cabo esta conversión por su cuenta. El acceso al interior de la RB-976 le expone a tensiones peligrosas. Para cualquier información al respecto, le rogamos que contacte con personal cualificado o llame al departamento de asistencia técnica postventa de Rotel. Si va a estar fuera de su casa durante un largo período de tiempo -por ejemplo las vacaciones de verano-, le recomendamos, como precaución básica, que desconecte su amplificador (así como el resto de componentes de audio y vídeo de su equipo) de la red eléctrica. Conmutador

e Indicador Luminoso de Puesta en Marcha

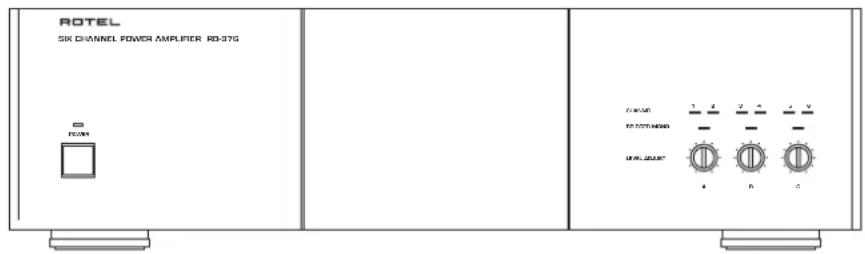

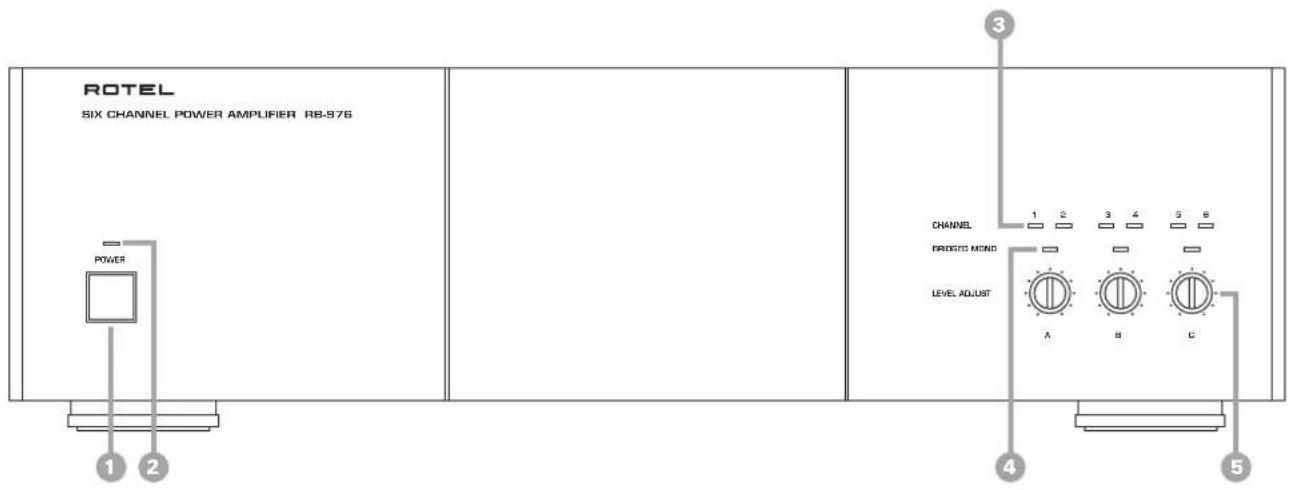

El conmutador de puesta en marcha está ubicado en el panel frontal de su amplificador. Púlselo para poner en marcha la RB-

976. El indicador luminoso situado encima del mismo se activará,

indicando que el amplificador está conectado. Para desconectar el aparato, basta con que pulse de nuevo el mencionado botón a fin de que éste regrese a su posición inicial. Indicadores Luminosos de Canal y de Activación del Modo de Funcionamiento Monofónico Puenteado

Cuando un par de canales funciona en modo estereofónico, los indicadores luminosos correspondientes a ese par de canales se activarán. Cuando los dos canales de un par se conecten en modo Monofónico Puenteado, los indicadores luminosos correspondientes a dichos canales se apagarán y se activará el indicador correspondiente a la conexión Monofónica Puenteada de dicho par. Consulte la sección de Conexiones y Configuración de Entrada de la página siguiente para más información. Controles para el Ajuste de Nivel

Los Controles de Ajuste de Nivel le permiten a usted regular individualmente la sensibilidad de entrada de los tres pares de canales disponibles. Pueden utilizarse para ajustar el balance de las cajas acústicas de un sistema de Cine en Casa o para controlar el nivel de volumen correspondiente a distintas habitaciones cuando la RB-976 es utilizada para atacar las cajas acústicas de una instalación multihabitación. La manipulación del Conmutador de Selección de Entrada no afecta el funcionamiento de los constroles de Ajuste de Nivel.23 Español ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Conexiones y Configuración de Entrada Los seis canales de la RB-976 están agrupados en tres pares de canales indicados con las letras A, B y C para facilitar su identificación y control. Nota: Para evitar la presencia de ruidos susceptibles de ser apreciados tanto por usted como por sus cajas acústicas, asegúrese de que el amplificador está desconectado cuando usted esté realizando las distintas conexiones o cambie el ajuste de los Conmutadores de Selección de Entrada. Conmutador de Selección de Entrada

Cuando un Conmutador de Selección de Entrada está en la posición “Stereo”, los dos canales del par correspondiente funcionan independientemente. Cuando el Conmutador de Selección de Entrada correspondiente a uno o más pares de canales está en la posición “Bridged” (“Puenteado”), los dos canales de cada par se combinan en uno solo de mayor potencia (150 W). Diríjase a la sección “Funcionamiento en Modo Monofónico Puenteado” de este manual para más información. La posición “Link” (“Enlace”) de los Conmutador de Selección de Entrada conecta entre sí las entradas de los pares de canales. En esta configuración, las entradas conectadas a los canales A también pueden atacar los canales B y C. A esta configuración se la denomina en ocasiones “encadenada”. Por lo general, suele utilizarse en las instalaciones personalizadas (“custom”) en las que se emplean un par de entradas estereofónicas para atacar múltiples parejas de cajas acústicas ubicadas a menudo en distintas habitaciones. Para utilizar la función de enlace de entrada, desplace el Conmutador de Selección de Entrada correspondiente al(los) par(es) de canales que desee unir hacia la posición “Link”. Observe que las entradas de los canales B pueden ser unidas mientras que los canales C operan independientemente, o también que pueden unirse las entradas de los canales C mientras que los canales B operan independientemente. Nota: Cuando se utilice la función de enlace de entradas los pares de canales enlazados no pueden puentearse. Conexión de la Señal de Entrada

(Vea la Figura 2 para la realización de las conexiones pertinentes) La RB-976 incorpora conectores de entrada RCA convencionales, es decir idéntidos a los que pueden encontrarse en la práctica totalidad de componentes de audio existentes en el mercado. Utilice cables de interconexión de alta calidad para conectar las salidas del preamplificador o procesador de señal a las entradas de la RB-976. Asegúrese de conectar adecuadamente los canales izquierdo y derecho y que utiliza el par de canales correcto de la RB-976. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Conexión de las Cajas Acústicas Selección de las Cajas Acústicas Le recomendamos que utilice la RB-976 con cajas acústicas cuya impedancia nominal sea igual o superior a 4 ohmios. Debería tomar algunas precauciones a la hora de atacar varias parejas de cajas acústicas conectadas en paralelo puesto que la impedancia efectiva que ve el amplificador en este caso es exactamente la mitad. Por ejemplo, cuando se atacan dos parejas de cajas acústicas con una impedancia de 8 ohmios (cada caja), el amplificador ve una carga de 4 ohmios. Por lo tanto, cuando utilice varias cajas acústicas conectadas en paralelo se recomienda que utilice diseños cuya impedancia nominal sea de 8 o más ohmios. Tenga en cuenta que la impedancia de las cajas acústicas no tiene un comportamiento particularmente preciso aunque, en la práctica, muy pocos modelos podrán presentar problemas a la RB-976. Consulte con un distribuidor autorizado de productos Rotel en caso de que tenga cualquier duda al respecto. Selección del Cable de Conexión de las Cajas Acústicas Utilice un cable de dos conductores perfectamente aislado para conectar la RB-976 a las cajas acústicas. El tamaño y la calidad de dicho cable pueden tener un efecto audible sobre las prestaciones de la totalidad de su equipo. Un cable de conexión de calidad estándar funcionará pero es posible que provoque una disminución de la potencia de salida o una atenuación de la respuesta en graves, en particular si la longitud del mismo es elevada. En general, un cable más pesado mejorará el sonido. Para conseguir unas prestaciones óptimas, debería considerar la compra de cables de alta calidad especialmente diseñados para aplicaciones de audio. Su distribuidor autorizado de productos Rotel puede ayudarle en la selección de los cables que vaya a utilizar en su sistema. Polaridad y Puesta en Fase La polaridad, es decir la orientación positiva/negativa de las conexiones correspondientes a cada caja acústica y a la unión con el amplificador, debe ser coherente, de modo que todas las cajas acústicas del sistema estén en fase. Si la polaridad de una conexión es invertida por error, se producirá una fuerte caída de la respuesta en graves, así como una degradación perceptible de la imagen estereofónica global. Todos los cables están marcados de manera que usted pueda identificar fácilmente los dos conductores. Puede haber marcas o líneas impresas en el revestimiento aislante de un conductor. El cable también puede presentar un claro aislamiento al incorporar conductores de distintos colores (cobre y plata). También puede haber indicaciones de polaridad impresas en el revestimiento aislante. Identifique los conductores positivos y negativos y sea coherente con cada una de las conexiones del amplificador y las cajas acústicas.24 ETAPA DE POTENCIA DE SEIS CANALES RB-976 Conexión de las Cajas Acústicas en Modo Estereofónico

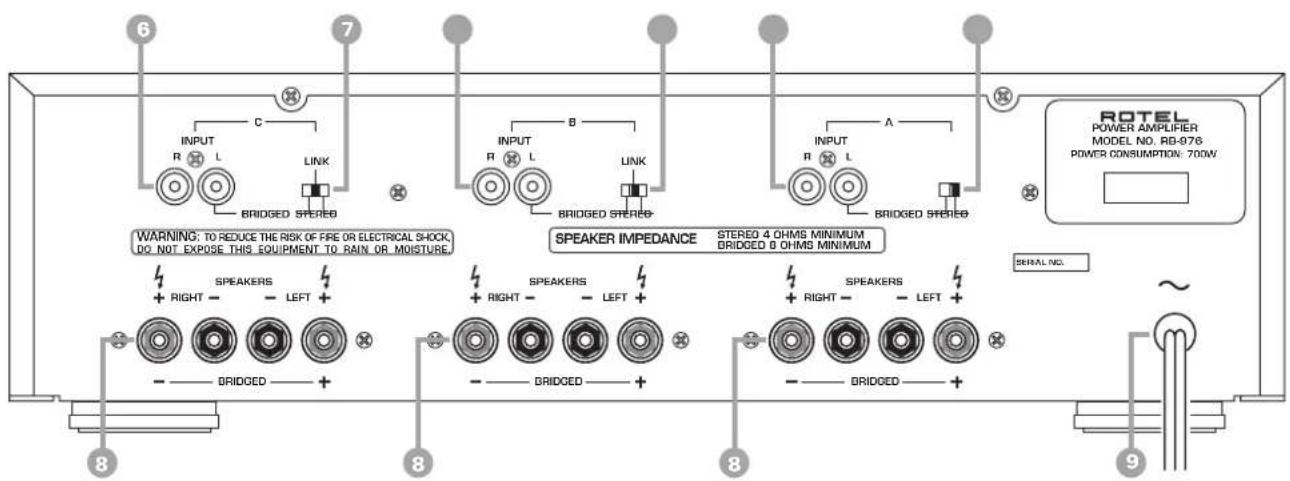

La RB-976 tiene seis pares de terminales de conexión debidamente codificados (en color) en su panel posterior. Estos terminales de conexión aceptan cable pelado, clavijas o incluso conectores de tipo banana dobles (excepto en los países de la Comunidad Europea, donde su empleo no está permitido). Lleve el cable desde la RB-976 hasta las cajas acústicas. Procure que el mismo posea la suficiente longitud para que pueda accederse sin ninguna restricción a los terminales de conexión de aquéllas. Si usted está utilizando conectores dobles de tipo banana, únalos primero a los cables y a continuación insértelos en la zona poste- rior de los terminales de conexión. En cualquier caso, las tuercas de fijación hexagonales de los terminales de conexión deberían bloquearse girándose en sentido horario. Si está utilizando terminales de tipo clavija, conéctelos en primer lugar a los cables. Si está colocando directamente cable pelado a los terminales de conexión, separe los cables correspondientes a cada conductor y quite la parte superior del revestimiento aislante. Asegúrese asímismo de no cortar ninguno de los conductores propiamente dichos. Libere (girándolas en sentido contrario de las agujas del reloj) las tuercas de fijación hexagonales y a continuación coloque las clavijas alrededor de los terminales de conexión o el cable pelado en el orificio trans- versal que hay en los mismos. Gire en sentido horario las tuercas de fijación hexagonales para sujetar firmemente en su lugar la clavija o el cable de conexión. Nota: Asegúrese de que no haya restos de cable que puedan tocar los cables o conductores adyacentes. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Funcionamiento en Modo Monofónico Puenteado (Vea la Figura 3 para la realización de las conexiones corres- pondientes al modo de funcionamiento monofónico puenteado) Los tres pares de canales de la RB-976 pueden ser “puenteados”. En esta configuración, un único canal suministra una potencia de 150 vatios continuos. Esta prestación le permite incrementar de manera sustancial la potencia global de su equipo al utilizar la RB-976 de que dispone con sus tres pares de canales puenteados en mono junto con una segunda RB-976 con sus pares estereofónicos también puenteados. También puede usar uno de los pares estereofónicos de la RB-976 puenteado en mono para atacar un subwoofer pasivo. En cualquier caso, tenga en cuenta que cuando uno de los pares estereofónicos de la RB-976 esté puenteado en mono la caja acústica que se le conecte debe tener una impedancia igual o superior a 8 ohmios. Nota: Es posible unir las entradas B o/y C mientras A está en Modo Puenteado. En A se utiliza tanto la entrada izquierda como la derecha. Para puentear uno de los tres pares esterofónicos de la RB-976, sitúe el Conmutador de Selección de Entrada de dicho par en la posición “Bridged”. Conexión de la Señal de Entrada Cuando utilice uno de los tres pares esterofónicos de la RB-976 en el modo de funcionamiento monofónico puenteado, conecte el cable procedente del preamplificador o procesador de señal a la entrada izquierda correspondiente a dicho par. No hay que llevar a cabo ninguna conexión en la entrada derecha. Conexión de las Cajas Acústicas en Modo Monofónico Puenteado Cuando utilice uno de los pares estereofónicos de la RB-976 en el modo monofónico puenteado, el cable de conexión a las cajas acústicas deberá ser conectado a los terminales positivos de los canales izquierdo y derecho. Conecte el cable que va al terminal positivo de la caja acústica al terminal positivo del canal izquierdo del par de canales de la RB-976. Conecte el cable que va al termi- nal negativo de la caja acústica al terminal positivo del canal derecho del par de canales de la RB-976. No hay que realizar ninguna conexión en los terminales negativos. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Problemas y Posibles Soluciones La mayoría de dificultades que suelen producirse en los sistemas de audio son el resultado de conexiones realizadas incorrectamente o ajustes inapropiados. En caso de que se encuentre con algún problema, aísle en primer lugar el área afectada, compruebe los ajustes de control realizados, determine la causa del fallo y haga los cambios necesarios. Si se ve incapaz de hacer funcionar de nuevo a la RB-993, considere las sugerencias que le damos para las siguientes condiciones: El Indicador Luminoso del Panel Frontal no se activa No entra corriente eléctrica en la RB-976. Compruebe el conmutador de puesta en marcha del panel frontal. Asegúrese de que está situado en la posición “on”. Compruebe las conexiones relativas al suministro de señal eléctrica tanto del amplificador como de su propia casa (red eléctrica). Sustitución del Fusible Si todo está correcto y no consigue que el amplificador se ponga en marcha, es posible que se haya fundido el fusible interno. Si creee que esto es lo que ha sucedido, contacte con su distribuidor autorizado de productos Rotel para reemplazarlo por uno nuevo. Ausencia de Sonido Si el amplificador recibe señal eléctrica pero no produce sonido, compruebe el estado de los indicadores luminosos Channel y Bridged Mono de su panel frontal. Compruebe a continuación todas las conexiones de entrada y salida para asegurarse de que son correctas. Finalmente, compruebe las conexiones y los ajustes de control correspondientes a los componentes asociados.○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Specifications Continuous Power Output 60 watts/ch (20-20 kHz, < 0.03%, 8 ohms) Bridged Mono Power Output 150 watts/ch (20-20 kHz, < 0.1%, 8 ohms) Total Harmonic Distortion (20Hz-20kHz, 8 ohms) < 0.03% Intermodulation Distortion (60 Hz : 7 kHz, 4:1) < 0.03% Frequency Response ( ±1 dB) 15Hz-100kHz Damping Factor (20-20,000 Hz, 8 ohms) 150 Speaker Impedance (Normal mode) 4 ohms minimum Signal to Noise Ratio (IHF A network) 116 dB Input Impedance/Sensitivity 22 k Ohms/1.5 volt Power Requirements 115 Volts, 60 Hz or 230 Volts, 50 Hz Power Consumption 700 Watts Dimensions (W x H x D) 440 x 121 x 400 mm 173/8” x 43/4” x 153/4” Weight (net) 11.8 kg, 26 lb. All specifications are accurate at the time of printing. Rotel reserves the right to make improvements without notice. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Fiche technique Puissance de sortie en continu 60 watts par canal (20 Hz à 20 kHz, < 0,03 %, 8 ohms) Puissance en mono en mode ponté 150 watts par canal (20 Hz à 20 kHz, < 0,1 %, 8 ohms) Distorsion harmonique totale (20 Hz-20 kHz, 8 ohms) < 0.03 % Distortion d’intermodulation (60 Hz : 7 kHz, 4:1) < 0.03 % Réponse en fréquence (± 1 dB) 15 Hz à 100 kHz Facteur d’amortissement (20-20,000 Hz, 8 ohms) 150 Impédance des enceintes (mode normal) 4 ohms minimum Rapport signal/bruit (IHF A network) 116 dB Impédance d’entrée/Sensibilité 22 kohms/1.5 volt Alimentation 115 Volts, 60 Hz ou 230 Volts, 50 Hz Consommation 700 Watts Dimensions (L, H, P) 440 x 121 x 400 mm 17 3/8 x 4 3/4 x 15 3/4 Poids (net) 11.8 kg, 26 lb Toutes les spécifications de cet appareil étaient exactes au moment de l’impression de ce manuel. Rotel se réserve le droit de les modifier sans préavis. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Technische Daten Dauerausgangsleistung 60 Watt pro Kanal (20 - 20.000 Hz, < 0,03 %, 8 Ohm) Ausgangsleistung bei Brückenschaltung 150 Watt pro Kanal (20 – 20.000 Hz, < 0,1 %, 8 Ohm) Gesamtklirrfaktor < 0,03 % (20 - 20.000 Hz, 8 Ohm) Intermodulationsverzerrung < 0,03 % (60 Hz : 7 kHz, 4:1) Frequenzgang (± 1 dB) 15 bis 100.000 Hz Dämpfungsfaktor 150 (20 - 20.000 Hz, 8 Ohm) Lautsprecherimpedanz Minimum 4 Ohm Geräuschspannungsabstand (IHF A) 116 dB Eingangsimpedanz/-empfindlichkeit 22 kOhm/1,5 V Spannungsversorgung 230 Volt/50 Hz Max. Leistungsaufnahme 700 Watt Abmessungen (B x H x T) 440 x 121 x 400 mm Nettogewicht 11,8 kg Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Caratteristiche Potenza di uscita continua (20-20kHz, < 0.03%, 8Ω) 60 Watt per canale Potenza di uscita Mono “a ponte” 150 Watt per canale (20-20kHz, < 0.03%, 8Ω) Distorsione armonica totale (20-20kHz, 8 Ω) < 0.03% Distorsione d’intermodulazione (60 Hz, 7kHz, 4:1) < 0.03% Risposta in frequenza (± 1 dB) da15 a 100 Khz Fattore di smorzamento ( 8 ohm 20 - 20kHz) 150 Impedenza altoparlanti min. 4Ω Sensibilità d’ingresso/impedenza 22 k Ω / 1.5 volt Rapporto S/N (IHF A network) 116 dB Alimentazione 115 V, 60Hz oppure 230 V, 50 Hz Assorbimento 700 W Dimensioni (LxAxP) 440x121x400mm Peso (netto) 11,8 Kg Tutte le caratteristiche sono corrette al momento della stampa. Rotel si riserva il dirito di apportare milgioramenti senza darne preavviso. RB-976

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Características Técnicas Potencia Continua de Salida 60 vatios/canal (20-20.000 Hz, THD menor del 0’03%, 8 ohmios) Potencia Continua de Salida en Modo Monofónico Puenteado 150 vatios/canal (20-20.000 Hz, THD menor del 0’1%, 8 ohmios) Distorsión Armónica Total (20-20.000 Hz, 8 ohmios) <0’03% Distorsión por Intermodulación (60 Hz : 7 kHz, 4:1) <0’03% Respuesta en Frecuencia (±1 dB) 15-100.000 Hz Factor de Amortiguamiento (20-20.000 Hz, 8 ohmios) 150 Impedancia de las Cajas Acústicas (modo Normal) mínima de 4 ohmios Relación Señal/Ruido (norma IHF/ponderación A) 116 dB Sensibilidad/Impedancia de Entrada 22 kohmios/1’5 V Alimentación 115 voltios/60 Hz 230 voltios/50 Hz Consumo 700 vatios Dimensiones (An, Al, P) 440x121x400 mm Peso Neto 11’8 kg Todas estas especificaciones son las correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo.082 OMRB-976 021699 The Rotel Co. Ltd. 10-10 Shinsen-Cho Shibuya-Ku Tokyo 150-0045 Japan Phone: [phone] Fax: [phone] Rotel of America 54 Concord Street North Reading, MA 01864-2699 USA Phone: [phone] Fax: [phone] Rotel Europe Meadow Road Worthing, West Sussex BN11 2RX England Phone: [phone] Fax: [phone] Rotel Deutschland Kleine Heide 12 D-33790 Halle/Westf. Germany Phone: [phone] Fax: [phone] RB-976
