RB03 - Recepteur ROTEL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Amplificateur de puissance stéréo, 2 x 100 W sous 8 Ohms
Connectivité	Entrées RCA, entrées XLR, sorties haut-parleurs
Utilisation	Idéal pour les systèmes audio domestiques et professionnels
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts
Sécurité	Ne pas exposer à l'humidité, utiliser avec une protection contre les surcharges
Informations Générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - RB03 ROTEL

Comment connecter mon ROTEL RB03 à mes enceintes ?

Utilisez des câbles d'enceintes pour relier les bornes de sortie du ROTEL RB03 aux bornes d'entrée de vos enceintes. Assurez-vous de respecter la polarité positive et négative.

Pourquoi mon ROTEL RB03 ne s'allume-t-il pas ?

Vérifiez que le récepteur est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le cordon d'alimentation est bien connecté au récepteur.

Comment régler le volume de mon ROTEL RB03 ?

Utilisez le bouton de volume situé sur le panneau avant du récepteur ou la télécommande fournie pour ajuster le niveau sonore.

Mon ROTEL RB03 ne reçoit pas de signal audio, que faire ?

Vérifiez que toutes les connexions audio sont correctement effectuées. Assurez-vous également que la source audio est sélectionnée sur le bon input du récepteur.

Comment réinitialiser mon ROTEL RB03 aux paramètres d'usine ?

Pour réinitialiser le ROTEL RB03, éteignez-le, puis maintenez enfoncé le bouton de mise sous tension pendant 10 secondes jusqu'à ce que le voyant clignote.

Le son est distordu, que faire ?

Vérifiez les connexions des câbles d'enceintes et assurez-vous qu'ils ne sont pas endommagés. Réduisez le volume et vérifiez si le problème persiste.

Comment mettre à jour le firmware du ROTEL RB03 ?

Visitez le site web de ROTEL pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Le ROTEL RB03 fonctionne-t-il avec une télécommande universelle ?

Oui, le ROTEL RB03 peut être contrôlé par certaines télécommandes universelles. Consultez le manuel de votre télécommande pour les codes appropriés.

Où puis-je trouver le manuel d'utilisation du ROTEL RB03 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de ROTEL dans la section support ou téléchargements.

MODE D'EMPLOI RB03 ROTEL

ADRESSEZ-VOUS À UN RÉPARATEUR

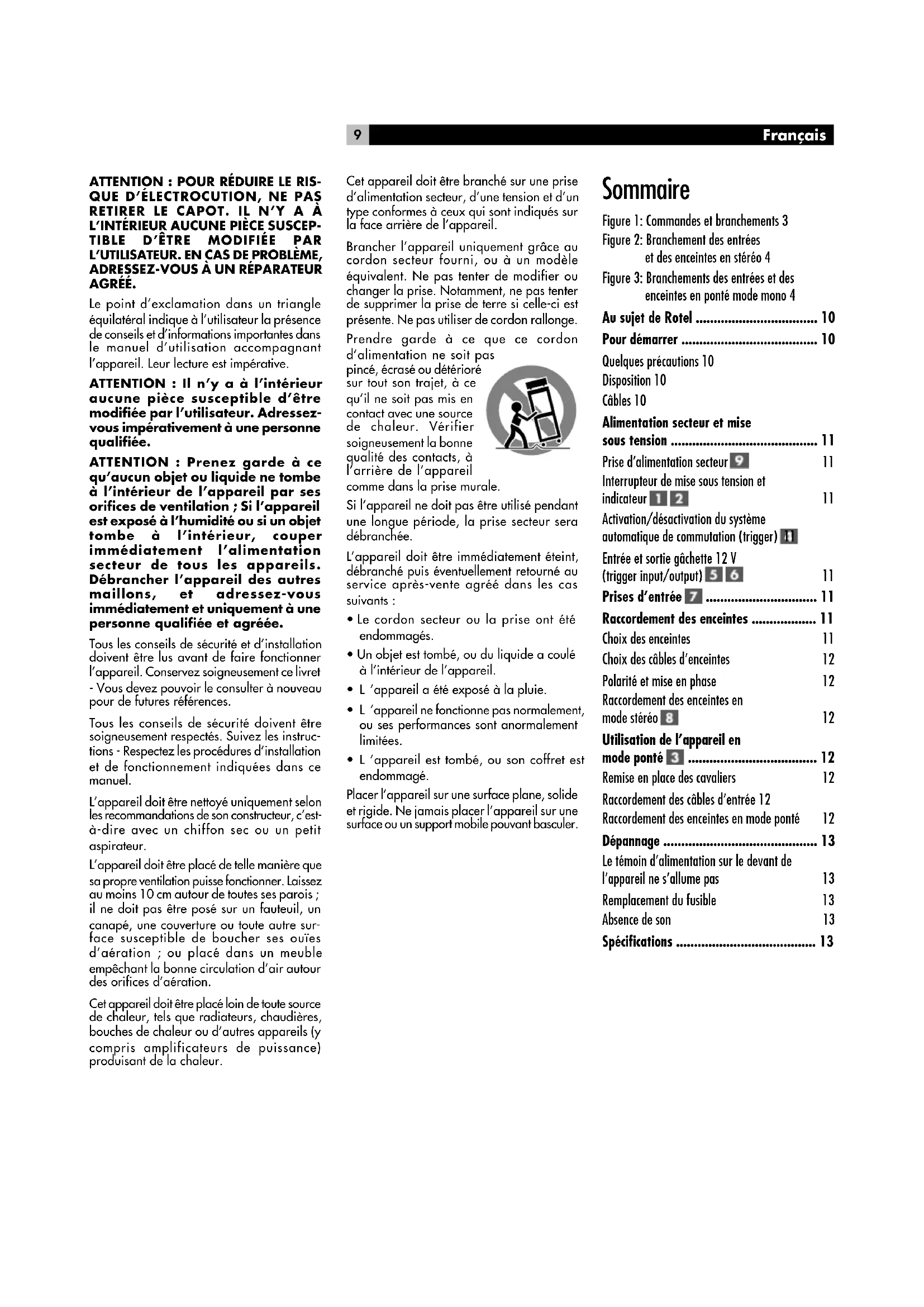

AGRÉÉ. Le point d’exclamation dans un triangle équilatéral indique à l’utilisateur la présence de conseils et d’informations importantes dans le manuel d’utilisation accompagnant l’appareil. Leur lecture est impérative. ATTENTION : Il n’y a à l’intérieur aucune pièce susceptible d’être modifiée par l’utilisateur. Adressez- vous impérativement à une personne qualifiée. ATTENTION : Prenez garde à ce qu’aucun objet ou liquide ne tombe à l’intérieur de l’appareil par ses orifices de ventilation ; Si l’appareil est exposé à l’humidité ou si un objet tombe à l’intérieur, couper immédiatement l’alimentation secteur de tous les appareils. Débrancher l’appareil des autres maillons, et adressez-vous immédiatement et uniquement à une personne qualifiée et agréée. Tous les conseils de sécurité et d’installation doivent être lus avant de faire fonctionner l’appareil. Conservez soigneusement ce livret - Vous devez pouvoir le consulter à nouveau pour de futures références. Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instruc- tions - Respectez les procédures d’installation et de fonctionnement indiquées dans ce manuel. L’appareil doit être nettoyé uniquement selon les recommandations de son constructeur, c’est- à-dire avec un chiffon sec ou un petit aspirateur. L’appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner. Laissez au moins 10 cm autour de toutes ses parois ; il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre sur- face susceptible de boucher ses ouïes d’aération ; ou placé dans un meuble empêchant la bonne circulation d’air autour des orifices d’aération. Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d’autres appareils (y compris amplificateurs de puissance) produisant de la chaleur. Cet appareil doit être branché sur une prise d’alimentation secteur, d’une tension et d’un type conformes à ceux qui sont indiqués sur la face arrière de l’appareil. Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre si celle-ci est présente. Ne pas utiliser de cordon rallonge. Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé, écrasé ou détérioré sur tout son trajet, à ce qu’il ne soit pas mis en contact avec une source de chaleur. Vérifier soigneusement la bonne qualité des contacts, à l’arrière de l’appareil comme dans la prise murale. Si l’appareil ne doit pas être utilisé pendant une longue période, la prise secteur sera débranchée. L’appareil doit être immédiatement éteint, débranché puis éventuellement retourné au service après-vente agréé dans les cas suivants :

• Le cordon secteur ou la prise ont été endommagés.

• Un objet est tombé, ou du liquide a coulé à l’intérieur de l’appareil.

• L’appareil a été exposé à la pluie.

• L’appareil ne fonctionne pas normalement, ou ses performances sont anormalement limitées.

• L’appareil est tombé, ou son coffret est endommagé. Placer l’appareil sur une surface plane, solide et rigide. Ne jamais placer l’appareil sur une surface ou un support mobile pouvant basculer. Sommaire Figure 1: Commandes et branchements 3 Figure 2: Branchement des entrées et des enceintes en stéréo 4 Figure 3: Branchements des entrées et des enceintes en ponté mode mono 4 Au sujet de Rotel .................................. 10 Pour démarrer ...................................... 10 Quelques précautions 10 Disposition 10 Câbles 10 Alimentation secteur et mise sous tension ......................................... 11 Prise d’alimentation secteur 11 Interrupteur de mise sous tension et indicateur 11 Activation/désactivation du système automatique de commutation (trigger) 11 Entrée et sortie gâchette 12 V (trigger input/output) 11 Prises d’entrée ............................... 11 Raccordement des enceintes .................. 11 Choix des enceintes 11 Choix des câbles d’enceintes 12 Polarité et mise en phase 12 Raccordement des enceintes en mode stéréo 12 Utilisation de l’appareil en mode ponté .................................... 12 Remise en place des cavaliers 12 Raccordement des câbles d’entrée 12 Raccordement des enceintes en mode ponté 12 Dépannage ........................................... 13 Le témoin d’alimentation sur le devant de l’appareil ne s’allume pas 13 Remplacement du fusible 13 Absence de son 13 Spécifications ....................................... 1310 Au sujet de Rotel C’est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant plus de 40 ans. Pendant toutes ces années, leur pas- sion ne s’est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils présentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés. Les ingénieurs travaillent toujours en équipe réduite, écoutant et peaufinant soigneusement chaque appareil pour qu’il corresponde parfaitement à leurs standards musicaux. Ils sont libres de choisir n’importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C’est ainsi que vous trouvez dans les appareils Rotel des condensateurs britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel. L’excellente réputation musicale des appareils Rotel a été saluée par la plupart des maga- zines spécialisés ; ils ont reçu d’innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires restent immuables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables. Mais plus que tout, Rotel vous remercie pour l’achat de cet appareil, et souhaite qu’il vous apporte de nombreuses heures de plaisir musical. Pour démarrer Merci d’avoir acheté cet amplificateur de puissance stéréo Rotel RB-03. Il a été spécialement conçu pour vous fournir des heures et des heures de plaisir musical en tant que cœur d’une chaîne haute-fidélité de très haute qualité. Le RB-03 est un amplificateur de puissance très complet, de très hautes performances. Les différents aspects de sa conception ont été réalisés de manière à reproduire toute la dynamique comme les plus subtiles nuances de la musique. Le RB-03 est entre autres équipé d’une alimentation entièrement régulée, utilisant un transformateur torique spécialement fabriqué pour Rotel et des condensateurs “ slit- foil ” également uniques en leur genre. La faible impédance de cette alimentation assure une énorme réserve de puissance, capable de faire face aux exigences les plus élevées. Cette conception est évidemment plus coûteuse, mais elle est essentielle pour le respect de la musique. Les circuits imprimés possèdent des pistes parfaitement symétriques. Elles préservent ainsi parfaitement l’intégrité “ temporelle ” de la musique. Les composants utilisés sont par exemple des résistances à film métallique et des condensateurs au polystyrène ou polypropylène sur tous les points critiques du trajet du signal. Les plus infimes détails ont été analysés avec soin, afin que rien ne vienne détruire l’exceptionnelle musicalité de cet amplificateur. De plus, le RB-03 possède des sélecteurs de source en lecture et en enregistrement séparés, ce qui vous permet d’écouter une source pen- dant que vous en enregistrez une autre. Les principales fonctions du RB-03 sont faciles à comprendre et à utiliser. Elles ne diffèrent en rien de celles d’une chaîne haute-fidélité traditionnelle. Branchez simplement les sources et écoutez ! Quelques précautions ATTENTION : afin d’éviter tout dommage à l’appareil, éteignez TOUS les maillons du système avant de procéder au moindre branchement d’un câble. Ne remettez pas les appareils sous tension sans avoir vérifié que tous les branchements ont été correctement effectués. Vérifiez notamment les câbles des enceintes acoustiques : il ne doit pas y avoir de brins susceptibles de créer des courts-circuits d’une prise à l’autre, ou sur le boîtier de l’amplificateur. Veuillez lire ce manuel d’utilisation très soigneusement. Il vous donne toutes les infor- mations nécessaires aux branchements et fonctionnement du RB-03. Si vous vous posez encore des questions, n’hésitez pas à contacter immédiatement votre revendeur agréé Rotel. Conservez soigneusement l’emballage du RB-03. Il constitue le meilleur et le plus sûr moyen pour le transport futur de votre nouvel appareil, afin d’éviter tout dommage sérieux à celui-ci. Remplissez et renvoyez la carte de garantie. Conservez la facture de votre appareil : c’est la meilleure preuve de votre propriété et de la date réelle d’achat. Elle sera nécessaire pour mettre éventuellement en jeu la garantie. Disposition Comme tous les appareils traitant des signaux relativement faibles, le RB-03 est sensible à son environnement immédiat. Évitez de le placer sur d’autres maillons. Éloignez les câbles de modulation sonore des câbles d’alimentation secteur. Vous éviterez ainsi l’apparition éventuelle de ronflements parasites. Le RB-03 dégage un peu de chaleur pendant son fonctionnement, ce qui est normal. Ne posez donc pas d’autres maillons (ou objets) sur lui. Ne bloquez pas ses ouïes supérieures de refroidissement. Il doit y avoir environ 10 cm de dégagement au-dessus de lui pour permettre le bon fonctionnement de sa ventilation. N’oubliez pas non plus, lors de son installa- tion, qu’il s’agit d’un appareil relativement lourd. L’étagère ou le support utilisés doivent être suffisamment robustes et rigides : dans ce domaine, le sens commun s’applique. Nous vous recommandons d’ailleurs, à ce sujet, d’acquérir un de ces meubles spécialement conçus pour les chaînes haute-fidélité. Votre revendeur vous donnera toutes les informa- tions nécessaires à ce sujet. Câbles Vérifiez que les câbles d’alimentation secteur d’une part, les câbles de modulation analogique d’autre part, et enfin les câbles transportant un signal numérique soient bien éloignés les uns des autres. Cela pour éviter toute interférence susceptible de générer des bruits parasites. N’utiliser que des câbles de très bonne qualité, soigneusement blindés. Votre revendeur agréé Rotel est en mesure de vous donner tous les conseils nécessaires quant au choix de câbles de bonne qualité. RB-03 Amplificateur De Puissance Stéréo11 Français Alimentation secteur et mise sous tension Prise d’alimentation secteur Le RB-03 est livré avec son propre câble d’alimentation secteur. N’utilisez que ce câble, ou sont équivalent exactement semblable. N’utilisez pas de câble rallonge. Une prise ou barrette multiple peut être utilisée, mais uniquement si elle est capable de supporter l’ampérage demandé par le RB-03. Assurez-vous que l’interrupteur de mise sous tension Power Switch, en face avant, est bien en position “ éteint ” (OFF). Branchez alors le cordon secteur en face arrière sur la prise repérée POWER CONNECTOR , puis l’autre extrémité dans la prise murale d’alimentation. Votre RB-03 a été configuré en usine pour la tension d’alimentation secteur du pays pour lequel il est prévu (115 volts/60 Hz ou 230 volts/50 Hz). Cette valeur est indiquée sur une étiquette, en face arrière. NOTE : si vous devez déménager dans un autre pays, il est possible de modifier l’alimentation du RB-03. Ne tentez pas d’effectuer cette transformation vous-même. Elle nécessite une intervention interne présentant des risques d’électrocution si certaines précautions ne sont pas respectées Consultez directement un revendeur agréé Rotel pour connaître la procédure à suivre. Si vous vous absentez pendant une longue période (un mois ou plus), nous vous conseillons de débrancher la prise murale d’alimentation. Commutateur et témoin d’alimentation Le commutateur d’alimentation est situé sur la façade de l’amplificateur. Pour mettre l’appareil en circuit, enfoncer le commutateur. Le témoin d’alimentation situé au-dessus du commutateur devrait alors s’allumer pour indiquer que l’amplificateur est en circuit. Pour mettre l’appareil hors circuit, appuyer à nouveau sur le commutateur pour le ramener en retrait. Activation/désactivation du système automatique de commutation (trigger) L’amplificateur dispose d’une fonction permettant sa mise en service en mode manuel ou automatique. Ce choix peut être opéré à partir du commutateur «trigger» situé à l’arrière de l’appareil. Lorsque le commutateur est placé en position «trigger on», l’amplificateur se met automatiquement en service dès qu’une ten- sion de commande de 12 V est appliquée à la prise jack 3.5 mm (trigger in) située au dos de l’appareil. Il retourne en mode veille dès que cette tension est coupée. Lorsque le commutateur de mise en service (ON/OFF) de la face avant est en position OFF, l’appareil est totalement arrêté ; le système de déclenchement automatique devient également inopérant, même en présence d’une tension de 12 V aux bornes du jack 3.5 mm. Le commutateur de la face avant doit être basculé en position ON pour que le système de déclenchement automatique puisse fonctionner. Entrée et sortie gâchette 12 V (trigger input/output) La prise d’entrée au standard jack 3.5 mm est destinée à recevoir un câble muni d’un connecteur 3.5 mm, véhiculant la tension de commutation de 12 V qui permettra de mettre en service ou d’arrêter l’amplificateur. En général, ce type de signal est fourni par les systèmes de commande des installations domotiques. Pour bénéficier de cette possibilité, l’interrupteur doit être basculé sur la position ON. La sortie au format jack de 3.5 mm permet de raccorder un autre amplificateur, à con- dition que ce dernier dispose également d’une entrée gâchette (trigger) 12V. Dès qu’une ten- sion de 12 Volts est appliquée à l’entrée «trig- ger», elle est immédiatement redistribuée en sortie. L’entrée gâchette (trigger) accepte tout signal continu ou alternatif (AC ou DC) compris entre 3 volts et 30 volts. Prises d’entrée [Se reporter au schéma de câblage en mode stéréo normal de la Figure 2] L’amplificateur RB-03 est doté de prises classiques RCA comme celles que l’on retrouve sur presque toutes les composantes audio. REMARQUE : pour éviter les bruits désagréables que ni vous, ni les enceintes n’apprécieraient, on doit mettre l’amplificateur hors circuit lorsqu’on effectue le branchement des câbles d’entrée. Choisir des câbles audio de haute qualité. Raccorder d’abord le canal de sortie gauche du préamplificateur à la prise d’entrée gauche de l’amplificateur RB-03. Raccorder le canal de sortie droit du préamplificateur à la prise d’entrée droite de l’amplificateur. Raccordement des enceintes Choix des enceintes Nous recommandons des enceintes dont l’impédance nominale est de 4 ohms ou plus. On devrait être prudent si l’on raccorde deux paires d’enceintes en parallèle étant donné que l’impédance se trouve réduite de moitié. Par exemple, si l’on raccorde deux paires d’enceintes de 8 ohms, l’impédance passera à 4 ohms. Si l’on raccorde plusieurs paires d’enceintes en parallèle, on recommande de choisir des enceintes dont l’impédance nominale est de 8 ohms ou plus. La valeur d’impédance d’un haut- parleur est très imprécise. En pratique, l’amplificateur n’aura aucun mal à alimenter la plupart des enceintes. Pour de plus amples renseignements concernant le choix des enceintes, consultez votre détaillant audio Rotel.12 RB-03 Amplificateur De Puissance Stéréo Choix des câbles d’enceintes Utiliser des câbles torsadés à deux conducteurs isolés pour raccorder l’amplificateur RB-03 aux enceintes. Le calibre et la qualité des câbles peuvent avoir un effet notable sur le rendement d’une chaîne. Un câble de haut-parleur ordinaire fera l’affaire mais risque d’atténuer le niveau de sortie ou de donner une réponse en basses fréquences erratique, surtout si les câbles sont très longs. En général, des câbles de calibre supérieur amélioreront le rendement sonore. Pour obtenir de meilleurs résultats, on peut envisager d’utiliser des câbles audio spéciaux de haute qualité. Votre détaillant audio Rotel peut vous aider à choisir les câbles qui conviennent à votre chaîne. Polarité et mise en phase Pour permettre à la chaîne d’être en phase, on doit respecter la polarité - pôle positif et pôle négatif - sur toutes les connexions des enceintes et de l’amplificateur. En inversant par erreur la polarité lors du raccordement des enceintes, on risque d’atténuer les basses fréquences et de perturber l’image stéréophonique. Les deux fils d’un câble d’enceinte sont toujours identifiés. Il peut s’agir de nervures sur l’isolant d’un conducteur, d’un code-couleur sur chacun des conducteurs (cuivre et argent) ou d’indications de polarité imprimées sur l’isolant. On doit bien identifier les conducteurs négatif et positif et respecter la polarité lors du raccordement des enceintes et de l’amplificateur. Raccordement des enceintes en mode stéréo L’amplificateur RB-03 est doté de deux paires de bornes de raccordement qui portent un code-couleur et qui sont situées à l’arrière de l’appareil. Ces bornes acceptent les fils nus, les cosses ou les fiches doubles de type banane (sauf dans les pays qui font partie de la Communauté européenne où leur usage n’est pas permis). Acheminer le câble d’enceinte à l’amplificateur RB-03 aux enceintes en laissant assez de jeu pour permettre le déplacement des composantes et l’accès aux bornes à l’arrière des enceintes. Si on utilise des fiches doubles de type banane, les raccorder aux fils et les brancher ensuite dans les bornes de raccordement. Les bagues hexagonales des bornes devraient être vissées complètement (de gauche à droite). Si on utilise des cosses, les raccorder aux fils. Si on raccorde des fils nus directement aux bornes de raccordement des enceintes, séparer les deux conducteurs de quelques pouces et enlever un peu d’isolant à l’extrémité de chaque conducteur en prenant soin de ne pas couper les conducteurs. Dévisser (de droite à gauche) les bagues des bornes de raccordement. Placer la cosse ou le fil autour de l’arbre de la borne de raccordement. Visser ensuite les bagues hexagonales de gauche à droite pour fixer les cosses ou les fils en place. REMARQUE : on doit s’assurer qu’il n’y a pas de fils lâches qui pourraient entrer en contact avec des fils adjacents ou des connecteurs. Utilisation de l’appareil en mode ponté [Se reporter au schéma de branchement et d’installation des cavaliers de la Figure 3.] Les deux canaux de l’amplificateur RB-03 peuvent être pontés. Lorsque l’amplificateur est ponté, sa puissance passe à 180 watts par canal. Le pontage permet d’augmenter la puis- sance d’une chaîne par l’ajout d’un deuxième amplificateur. Le RB-03 peut aussi être utilisé pour alimenter un haut-parleur de sous-graves en mono. On doit cependant se rappeler que lorsque l’amplificateur RB-03 est ponté, les enceintes qui y sont raccordées doivent avoir une impédance minimale de 8 ohms. Pour ponter l’amplificateur RB-03, on doit retirer les cavaliers à l’intérieur de l’amplificateur de ses broches et les installer sur d’autres broches. Cette modification devrait être faite par un technicien qualifié. Consultez votre détaillant Rotel à ce sujet. En mode mono, les autres composantes de la chaîne sont raccordées de façon différente à l’amplificateur RB-03. Lorsqu’on utilise l’amplificateur RB-03 en mode mono, le témoin de pontage en mode mono s’allume sur la façade de l’appareil. Remise en place des cavaliers Avant d’ouvrir l’amplificateur pour remettre les cavaliers en place, on doit d’abord débrancher le cordon d’alimentation de la prise de courant. ON NE DOIT PAS

DANGEREUSES. Après avoir débranché le cordon d’alimentation, enlever les vis qui retiennent le couvercle de l’appareil en place et retirer le couvercle en le glissant. Repérer les trois bornes de cavaliers identifiées S 601, S 602 et S 603. Les cavaliers sont installés d’usine sur les broches 1 et 2 de chaque borne (stéréo). On distingue la marque * sur la plaquette à circuits imprimés près de cet endroit. Pour convertir l’amplificateur RB-03 du mode stéréo au mode pontage en mono, installer les cava- liers sur les broches 2 et 3 de chaque borne de cavalier. Remettre le couvercle de l’appareil. Ne pas rebrancher le cordon d’alimentation dans la prise avant d’avoir remis le couvercle en place. Raccordement des câbles d’entrée Lorsqu’on utilise l’amplificateur RB-03 en mode mono, brancher le câble d’interconnexion provenant de la sortie du préamplificateur dans la prise d’entrée gauche. Il n’y a aucun câble dans la prise de droite. Raccordement des enceintes en mode ponté Lorsqu’on utilise l’amplificateur RB-03 en mono en mode ponté, brancher le premier câble d’enceinte dans les bornes positives du canal gauche et du canal droit. Brancher le fil positif de l’enceinte à la borne positive du canal gauche de l’amplificateur RB-03. Brancher ensuite le fil négatif de l’enceinte à la borne positive du canal droit de l’amplificateur. Il n’y a aucun fil sur les bornes négatives de l’amplificateur.13 Français Dépannage La plupart des problèmes que l’on retrouve sur une chaîne audio sont attribuables à de mauvais branchements ou à de mauvais réglages. En cas de problème, en identifier l’origine, vérifier les réglages, établir la cause du problème et effecteur les changements nécessaires. Si on n’est pas en mesure de faire fonctionner l’amplificateur RB-03, voici certaines suggestions : Le témoin d’alimentation sur le devant de l’appareil ne s’allume pas L’amplificateur RB-03 n’est pas alimenté en courant. Vérifier le commutateur d’alimentation sur le devant de l’appareil et s’assurer qu’il est bien à la position « on « (en circuit). Vérifier si le cordon d’alimentation est bien branché dans l’amplificateur et dans la prise de cou- rant secteur. Remplacement du fusible Si on a tout vérifié et si on ne peut toujours pas mettre l’amplificateur en circuit, le fusible à l’intérieur de l’amplificateur est peut-être grillé. Si l’on soupçonne que le fusible est grillé, communiquer avec un détaillant Rotel pour savoir où faire remplacer le fusible. Absence de son Si l'amplificateur est alimenté en courant et s'il n'y a pas de son, vérifiez tous les branchements et les réglages sur les autres maillons. Spécifications Puissance de sortie continue 70 watts par canal (20 Hz à 20 kHz, 0,03 %, 8 ohms) Puissance de sortie en mode ponté en mono 180 watts (20-20 kHz, < 0.1%, 4 ohms) (200 watts à 1kHz) Distortion harmonique totale (20-20k Hz, 8 ohms) 0.03 % Distortion d’intermodulation (60 Hz : 7 kHz, 4:1) 0.03 % Résponse en fréquence ( ± 1dB) 10 Hz à 100 kHz Facteur d’amortissement (20-20,000 Hz, 8 ohms) 500 Impédance (mode normal) 4 ohms minimum Rapport signal/bruit (IHF A network) 116 dB Impédance d’entrée/Sensibilité 33 kohms/1.0 volt Alimentation 115 Volts, 60 Hz (USA) ou 230 Volts, 50 Hz (Europe) Consommation 250 Watts Dimensions (L x H x P) 435 x 92 x 334 mm Hauteur de la façade (pour montage en rack) 80 mm Poids (net) 7.5 kg Toutes les spécifications de cet appareil étaient exactes au moment de l’impression de ce guide. Rotel se réserve le droit de les modifier sans préavis.14 RB-03 Stereo-Endstufe
