GEBRUIKSAANWIJZING RB03 ROTEL

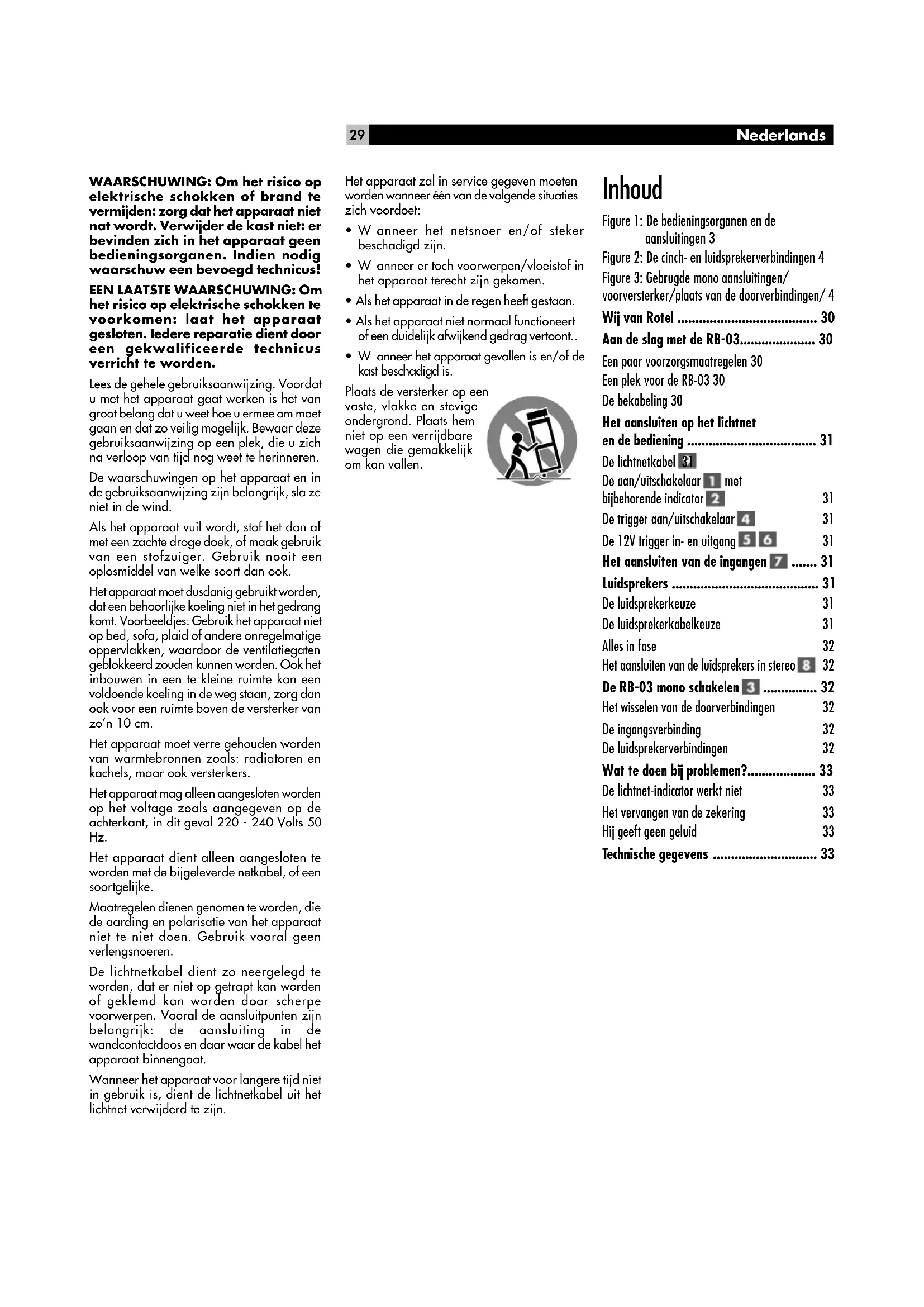

• Wanneer het netsnoer en/of steker beschadigd zijn.

• Wanneer er toch voorwerpen/vloeistof in het apparaat terecht zijn gekomen.

• Als het apparaat in de regen heeft gestaan.

• Als het apparaat niet normaal functioneert of een duidelijk afwijkend gedrag vertoont..

• Wanneer het apparaat gevallen is en/of de kast beschadigd is. Plaats de versterker op een vaste, vlakke en stevige ondergrond. Plaats hem niet op een verrijdbare wagen die gemakkelijk om kan vallen. Inhoud Figure 1: De bedieningsorganen en de aansluitingen 3 Figure 2: De cinch- en luidsprekerverbindingen 4 Figure 3: Gebrugde mono aansluitingen/ voorversterker/plaats van de doorverbindingen/ 4 Wij van Rotel ....................................... 30 Aan de slag met de RB-03..................... 30 Een paar voorzorgsmaatregelen 30 Een plek voor de RB-03 30 De bekabeling 30 Het aansluiten op het lichtnet en de bediening .................................... 31 De lichtnetkabel 31 De aan/uitschakelaar met bijbehorende indicator 31 De trigger aan/uitschakelaar 31 De 12V trigger in- en uitgang 31 Het aansluiten van de ingangen ....... 31 Luidsprekers ......................................... 31 De luidsprekerkeuze 31 De luidsprekerkabelkeuze 31 Alles in fase 32 Het aansluiten van de luidsprekers in stereo 32 De RB-03 mono schakelen ............... 32 Het wisselen van de doorverbindingen 32 De ingangsverbinding 32 De luidsprekerverbindingen 32 Wat te doen bij problemen?................... 33 De lichtnet-indicator werkt niet 33 Het vervangen van de zekering 33 Hij geeft geen geluid 33 Technische gegevens ............................. 3330 RB-03 Stereo Eindversterker Wij van Rotel Het is alweer meer dan 40 jaar geleden dat een familie met een gepassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden wordt door iedere Rotelmedewerker gesteund. De technici werken als een hecht team al tweakend en luisterend totdat ieder nieuw produkt dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan moeten komen. In Rotel apparatuur kunt u condensatoren vinden uit Duitsland en Engeland of half geleiders uit Amerika en Japan, terwijl de ringkerntransformatoren in eigen huis worden vervaardigd. Onze goede reputatie werd gevestigd door honderden waarderende testrapporten en vele onderscheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit naar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur. Door de aanschaf van dit produkt danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee. Aan de slag met de RB-03 Wij danken u voor de aankoop van onze RB-03 versterker. Wij zijn ervan overtuigd, dat de muziek d.m.v. deze versterker ten gehore gebracht, voor u een jarenlange bron van plezier zal zijn. De RB-03 is een topkwaliteit versterker met vele mogelijkheden. Hij is zo ontworpen dat hij de volledige dynamiek en de meest subtiele nu- ances van uw favoriete muziek met het grootste gemak kan weergeven. Om dit allemaal mogelijk te maken is de RB-03 uitgerust met een nauwkeurig geregelde voeding. Deze voeding is samengesteld uit een speciaal voor Rotel ontworpen ringkerntransformator en z.g. “split-foil” condensatoren. Zij zorgen voor de energie die nodig is om aan alle eisen van het muzieksignaal te kunnen voldoen. Het is een kostbare manier van versterkers maken, maar het is dan ook voor een goede zaak: muziek. De beide circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integriteit van het signaal gewaarborgd blijft. Bij ongelijke signaalwegen krijgt u nl. een licht tijdsverschil tussen het linker en rechter kanaal, met alle vervelende gevolgen van dien. In de signaalweg op de PCB’s gebruiken wij uitsluitend metaalfilm-weerstanden en polystyreen- of polypropyleen condensatoren, want alle aspecten van dit ontwerp zijn maar met één doel voor ogen gemaakt: de natuurgetrouwe reproduktie van muziek. In zowel bediening als installatie is de RB-03 een recht toe recht aan ontwerp. Heeft u ervaring met andere apparatuur dan zal u dat spoedig ontdekken. De plugjes aansluiten, de steker in het stopcontact en genieten maar. Een paar voorzorgsmaatregelen Toch wel belangrijk: Om onnodige schade aan uw installatie te voorkomen raden wij u aan om tijdens het aansluiten de apparatuur nog NIET aan te sluiten op het lichtnet. Controleer ook eerst voordat u de apparatuur aanzet of alles wel correct is aangesloten. Geef daarbij met name aandacht aan de luidsprekerverbindingen. Vooral verloren draadjes tussen de zwarte en rode klemschroef kunnen desastreus uitwerken op het functioneren van uw versterker. Leest u vooral goed de gebruiksaanwijzing. Er staat behalve over het installeren en de bediening, belangrijke informatie in over de wijze waarop u de RB-03 in uw installatie moet inpassen alsmede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks onze pogingen om het u zo duidelijk mogelijk te maken, toch nog vragen hebben aarzel dan niet om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden. Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanneer het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zijn eigen doos. Wanneer u van de ongelofelijk lange garantie van 5 jaar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer laten afstempelen, één deel opsturen naar de importeur en uw deel goed bewaren bij de nota van uw leverancier. Een plek voor de RB-03 De plaats voor het apparaat moet vlak zijn, vrij van vocht, trillingen en hoge temperaturen. Stel het apparaat niet bloot aan directe zonnestralen en sluit het niet op in een niet geventileerde ruimte. Wij raden u aan de RB-03 te gebruiken in een speciaal audiomeubel. Daarin kan hij op zijn eigen plank staan. Zet hem nooit op een eindversterker. Zodoende voorkomt u oververhitting, brom en interactie met andere componenten uit de hi-fi keten. Goede audiomeubels zijn stevig gemaakt en onderdrukken en verminderen daarmee valse resonanties, aartsvijand nummer 1 in een muziekinstallatie. U zou het niet zeggen maar een meubel kan dus in goede en kwade zin uw installatie danig beïnvloeden. Vraag uw ROTEL dealer om advies, hij weet er alles van!! De bekabeling Hou de lichtnet-, digitale- en analoge signaalkabels uit elkaar. Dit vermindert de kans dat het lichtnet of de digitale informatie invloed kan uitoefenen op het analoge signaal. Ook het gebruik van hoge kwaliteits verbindingskabels voorkomt signaalvervuiling van buitenaf. Als het goed is weet uw onvolprezen Rotel leverancier hier alles van.31 Nederlands Het aansluiten op het lichtnet en de bediening De lichtnetkabel Door het enorme vermogen dat de RB-03 kan leveren, zijn er momenten dat hij erg veel vermogen uit het lichtnet opeist. Het is daarom het beste de steker van de RB-03 direct in het lichtnet te steken zonder tussenkomst van verlengsnoeren. Een multi stekerdoos mag alleen gebruikt worden als hij geschikt is voor de totale stroomafname van alle apparaten die erop worden aangesloten. Controleer even of de RB-03 echt uitstaat wanneer u bovenstaande handeling uitvoert. Uw RB-03 is ingesteld op het lichtnet-voltage van het land waarin hij gekocht is. In uw geval dus 230/240 volts. U kunt het ingestelde volt- age controleren op de achterkant van het apparaat. Extra informatie: Mocht u ooit moeten verhuizen naar een land met een ander volt- age, dan is de versterker op dat andere volt- age in te stellen. Doe deze operatie NIET zelf, maar laat hem verrichten door uw Rotel leverancier. Deze handelingen zijn voor een niet ingewijde niet van gevaar ontbloot. Als u van plan bent om een langdurig van huis te zijn, adviseren wij u uw gehele beeld en geluidsinstallatie (dus ook de RB-03) van het lichtnet te ontkoppelen. De aan/uitschakelaar met bijbehorende indicator De aan/uitschakelaar vindt u links op de voorkant van de versterker onder de aanduiding “POWER”. Wanneer u de RB-03 aan wilt zetten drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de versterker aan staat. Wanneer u nu nogmaals de schakelaar indrukt begrijpt u waarschijnlijk wat er gebeurt: uit dus. De trigger aan/uitschakelaar Beide versterkers bieden de mogelijkheid om hem zowel handmatig als automatisch te kunnen aanzetten. U kunt kiezen uit beide mogelijkheden d.m.v. een wipschakelaar achter op de versterker. Als de “12V TRIGGER” schakelaar op “ON” (aan) staat, wordt de versterker automatisch ingeschakeld zodra er een 12 volt signaal op de 3,5mm plug (ook op de achterkant) gemerkt “IN” komt te staan. Zodra dit signaal wegvalt gaat de versterker uit (standby). Het functioneren van deze automatische aan/ uitschakeling wordt echter bepaald door de hoofdschakelaar “POWER” op de voorkant van de versterker. Deze moet op “ON” (aan)staan om de triggerfunctie te laten werken. Zet u de versterker uit met de hoofdschakelaar dan werkt de triggerfunctie dus NIET, hoe de triggerschakelaar dan ook staat. De 12V trigger in- en uitgang De 3,5mm plug gemerkt “IN” is voor het aansluiten van de kabel waar het + 12V signaal op staat waarmee de versterker op afstand aan- en uitgeschakeld wordt. Om deze mogelijkheid te kunnen gebruiken moet de wipschakelaar op “ON” (aan)staan. De plug gemerkt “OUT” is voor het aansluiten van een kabel waarmee u weer een andere versterker met het triggersignaal kan aan en uit te schakelen. Deze moet natuurlijk dan wel voorzien zijn van dezelfde 12V triggermogelijkheid. Het 12V triggersignaal staat op deze uitgang (OUT) zodra op de ingang (IN) het 12V signaal wordt aangeboden. De triggeringang werkt op zowel gelijk- als wisselspanningsignaal tussen 3- en 30 Volts. Het aansluiten van de ingangen (zie figuur 2 voor het normaal aansluiten van de RB-03) Achterop de versterker vindt u de bekende cinch aansluitingen gemerkt “LEFT INPUT” (ingang links) en “RIGHT INPUT” (ingang rechts). Extra informatie: Het is zeer verstandig voor uw gehoor en luidsprekers dat wanneer u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat. Luidsprekers De luidsprekerkeuze Wij raden u aan om bij de RB-03 luidsprekers te gebruiken die minstens een nominale impedantie hebben van 4Ω. Daar bij paral- lel-schakeling de weerstand kleiner is dan de laagst gebruikte weerstand, moet u bij gebruik van meerdere luidsprekers op één aansluiting ervoor zorgen dat de totale impedantie van de onderlinge luidsprekers nooit onder de 4Ω komt. Dat komt er in de praktijk op neer dat wanneer u twee luidsprekers aan één aansluiting hangt de weerstand onderling niet lager dan 8Ω mag zijn. Met deze regel in acht genomen zal u weinig problemen hebben met wat voor luidspreker dan ook. Mocht u toch nog vragen hebben over dit onderwerp, dan weet u uw handelaar te vinden. De luidsprekerkabelkeuze Om de volle potentie van deze geweldenaar te kunnen ondergaan adviseren wij u hoge kwaliteits luidsprekerkabel te gebruiken. Standaard tweeaderig draad werkt wel, maar, en u kunt het geloven of niet, de kwaliteit van de kabel is echt van grote invloed op de totale prestaties van uw installatie. Informeer eens bij uw Rotel leverancier over de diverse mogelijkheden voor uw installatie.32 RB-03 Stereo Eindversterker Alles in fase Het is niet alleen belangrijk dat u de luidsprekers met de juiste kanalen verbindt, (hiermee bedoelen wij links aan links en rechts aan rechts enz.), maar ook dat u ze correct aansluit t.o.v. het signaal. Kortom, wat moet u doen? Zorg ervoor dat de + (rood) van de speaker aan de + van de versterker is aangesloten en dus de — (zwart) van de speaker aan de — van de versterker. Goede luidsprekerkabel, zoals in het vorige onderwerp besproken, is, om het u gemakkelijk te maken, meestal gemerkt doordat een tekst op een van de twee aders is afgedrukt of inderdaad een van de twee geleiders gemerkt is met een kleur. Als u die tekst of kleur op beide/ alle kanalen als plus aanhoudt dan weet u dat u het goed gedaan heeft. Controle is dan ook niet meer noodzakelijk. Het aansluiten van de luidsprekers in stereo Op de achterkant heeft de RB-03 twee paar luidsprekeruitgangen, met de bovenvermelde kleurcodering. U kunt daar de kaalgestripte luidsprekerkabel direct door het dwarsgat insteken en de draaipluggen aandraaien, achter de draaiknoppen klemmen via de bekende vorkjes of (indirect) met banaanpluggen, hoewel dat eigenlijk binnen de Europese gemeenschap niet mag. Overtuig uzelf of u de juiste luidspreker op de juiste uitgang aansluit. Oftewel links (“LEFT”) op links en rechts (“RIGHT”) op rechts. Gebruik genoeg kabel om eventueel bij calamiteiten de luidspreker of de versterker weg te kunnen schuiven. Als u tegen alle community-regels in toch banaanpluggen wilt gebruiken, moet u de draaipluggen wel helemaal indraaien. Als u aansluitvorkjes gebruikt, moet u deze achter de draaipluggen vastklemmen of de samengedraaide kabelbundel door het dwarsgat steken en de plastic moer weer aandraaien. Bij het gebruik van blank gemaakte kabel moet u er goed op letten dat u bij het strippen geen deel van het draad zelf afstript. Extra informatie: Kijk goed of u bij het aansluiten geen sluiting maakt. Losse draadjes van de ene aansluiting kunnen nog wel eens de neiging hebben die van de andere aansluiting op te zoeken en de versterker vindt dat niet leuk. De RB-03 mono schakelen (Zie figuur 3 voor het veranderen van de doorverbindingen) D.m.v. “bruggen kan de RB-03 mono geschakeld worden. Er ontstaat dan een krachtpatser van een ferme 180 Watts! Deze speciale eigenschap geeft u de mogelijkheid om bij gebruik van twee RB-03’s een schier onbeperkt vermogen te bereiken. Of met één RB-03 een grote, vermogen-dorstige subwoofer aan te sturen. Let wel de gebrugde RB-03 is alleen geschikt voor 8Ω luidsprekers! Om de RB-03 te bruggen moeten drie doorverbindingen in het inwendige van de versterker veranderd worden. Als u geen risico wilt lopen kunnen deze handelingen het best verricht worden door uw Rotel leverancier. Ook moet de mono geschakelde RB-03 anders aangesloten worden. Wanneer de RB-03 gebrugd wordt gebruikt licht de aanduiding “BRIDGED MONO” op op de voorkant van de versterker. Het wisselen van de doorverbindingen Voordat u de versterker opent om de doorverbindingen te veranderen moet u de RB-03 van het lichtnet afkoppelen. HAAL DE KAP NIET VAN DE VERSTERKER AF ZONDER DAT U DE STEKER UIT HET LICHTNET HEEFT GEHAALD. WAAROM:

OMDAT HET LEVENSGEVAARLIJK

KAN ZIJN!! Het bruggen van de RB-03 doet u op de vol- gende wijze: Haal de steker uit de wand- contactdoos, schroef de kap los en verwijder hem. De drie overbruggings verbindingen zijn gemerkt: S601, S602 en S603. Van fabriekswege is de versterker op stereo ge- bruik ingesteld, met de doorverbindingen op pen #1 en #2. Er staat een klein sterretje op het printboard naast deze instelling. Voor het gebrugd mono gebruik worden alle drie de doorverbindingen naar de pennen # 2 en 3 verhuisd. Plug de RB-03 niet eerder in het licht- net alvorens u de kap weer heeft gemonteerd! De ingangsverbinding Bij een “gebrugde” RB 03, wordt alleen de linker “LEFT” ingang gebruikt. Alle andere connectoren worden in de BRIDGED MONO positie NIET gebruikt. De luidsprekerverbindingen Het aansluiten van de RB-03 wijkt nogal af wanneer de versterker gebrugd wordt. Verbindt de kabel van de luidspreker aan de “SPEAK- ERS” aansluiting van de RB-03 op de volgende manier: De pluslijn van de luidspreker gaat naar “LEFT” + en de minlijn gaat naar de “RIGHT” +. N.B. Sluit bij monogebruik de luidsprekers altijd rechtstreeks aan op de versterker, gebruik dus geen speaker- schakelkastjes of dergelijken. Wees extra nauwkeurig met de aansluitingen en let er vooral op dat noch met de andere connectoren noch met andere metalen delen van de versterker contact wordt gemaakt!!33 Nederlands Wat te doen bij problemen? De meeste problemen in geluidsinstallaties ontstaan door slechte aansluitingen of het verkeerd gebruik van de knoppen en toetsen. Als u problemen tegenkomt, probeer ze dan te lokaliseren: check eerst de bedienings- organen en maak eventueel de juiste correc- ties. Komt u er dan nog niet uit, probeer dan de onderstaande suggesties: De lichtnet-indicator werkt niet Het is duidelijk: uw RB-03 ziet het lichtnet niet. Controleer of de aan/uitschakelaar “POWER” wel ingedrukt is en controleer tevens of de lichtnetkabel wel goed en stevig is aangesloten. Het vervangen van de zekering Als alles er volgens de bovenstaande aanwijzingen oké uitziet, maar er nog steeds weinig te beleven valt, is er wellicht iets anders loos: de interne lichtnetzekering is waarschijnlijk opgeblazen. Heeft u dat vermoeden, neem dan contact op met uw Rotel leverancier. Hij geeft u instructies hoe nu te handelen. Hij geeft geen geluid De lichtnetindicator brandt wel, maar jam- mer genoeg weinig welluidende klanken. Dit verschijnsel treedt eigenlijk alleen maar op wanneer de ventilatie-openingen bovenop de versterker geblokkeerd worden, wanneer de luidsprekers slecht zijn aangesloten of wanneer de versterker langdurig meer dan zijn maximum heeft moeten presteren. Zet in zulke gevallen de versterker uit en geef hem de tijd om af te koelen. Controleer ondertussen alle aansluitingen en de standen van de knoppen en schakelaars van uw installatie. Schenk speciale aandacht aan de luidsprekeraansluitingen. Zet na al deze controles de versterker weer aan. Als het probleem niet is opgelost of weer terugkomt dan wordt het tijd dat u uw vertrouwde leverancier er bij roept. Technische gegevens Continue uitgangsvermogen 70 W. per kan. (20-20 kHz. < 0,03% THD, 8Ω) Idem in gebrudge mono schakeling 180 W. (20-20 kHz. < 0,1% THD, 8Ω) In gebrudge mono schakeling bij 1 kHz 200 W. Totale harmonische vervorming < 0,03% (20-20.000 Hz. 8Ω) Intermodulatie vervorming (60 Hz : 7 kHz., 4 : 1) < 0,03% Frequentiebereik (± 1 dB) 10-100.000 kHz Dempingsfactor (20-20.000 Hz. aan 8 Ω) 500 Luidsprekerimpedantie (normale positie) 4 Ω nominaal Signaal/ruisverhouding (IHF, A netwerk) 116 dB Ingangsimp./gevoeligheid 33 kΩ/1 Volt Lichtnetspanning 115 V 60 Hz. U.S. versie 230 V 50 Hz. E.U. versie Vermogensopname 250 Watts Afmetingen (bxhxd) 440x92x340 mm Hoogte Voorpaneel (voor rackmontage) 80 mm Netto gewicht 7,2 kg Gegevens en ontwerp zijn voorbehouden.34 RB-03 Stereo-slutsteg
