MANUALE UTENTE RB03 ROTEL

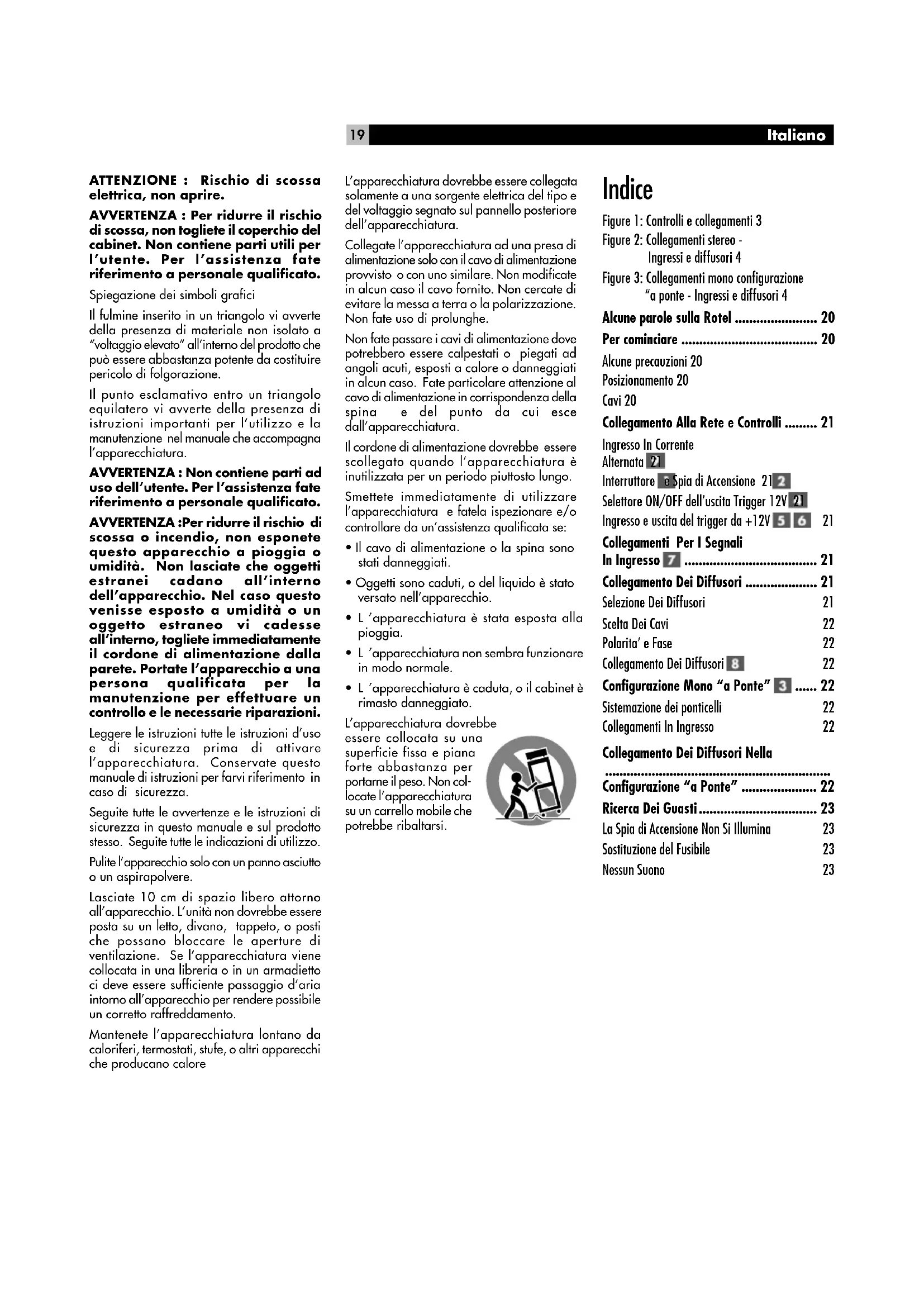

• Il cavo di alimentazione o la spina sono stati danneggiati.

• Oggetti sono caduti, o del liquido è stato versato nell’apparecchio.

• L’apparecchiatura è stata esposta alla pioggia.

• L’apparecchiatura non sembra funzionare in modo normale.

• L’apparecchiatura è caduta, o il cabinet è rimasto danneggiato. L’apparecchiatura dovrebbe essere collocata su una superficie fissa e piana forte abbastanza per portarne il peso. Non col- locate l’apparecchiatura su un carrello mobile che potrebbe ribaltarsi. Indice Figure 1: Controlli e collegamenti 3 Figure 2: Collegamenti stereo - Ingressi e diffusori 4 Figure 3: Collegamenti mono configurazione “a ponte - Ingressi e diffusori 4 Alcune parole sulla Rotel ....................... 20 Per cominciare ...................................... 20 Alcune precauzioni 20 Posizionamento 20 Cavi 20 Collegamento Alla Rete e Controlli ......... 21 Ingresso In Corrente Alternata 21 Interruttore e Spia di Accensione 21 Selettore ON/OFF dell’uscita Trigger 12V 21 Ingresso e uscita del trigger da +12V 21 Collegamenti Per I Segnali In Ingresso ..................................... 21 Collegamento Dei Diffusori .................... 21 Selezione Dei Diffusori 21 Scelta Dei Cavi 22 Polarita’ e Fase 22 Collegamento Dei Diffusori 22 Configurazione Mono “a Ponte” ...... 22 Sistemazione dei ponticelli 22 Collegamenti In Ingresso 22 Collegamento Dei Diffusori Nella

Configurazione “a Ponte” ..................... 22 Ricerca Dei Guasti................................. 23 La Spia di Accensione Non Si Illumina 23 Sostituzione del Fusibile 23 Nessun Suono 2320 RB-03 Finale di Potenza Stereo Alcune parole sulla Rotel Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 40 anni fa. Attraverso gli anni la passione è rimasta intatta e l’obbiettivo di offrire prodotti eccezionali agli audiofili e amanti della musica ad un costo non elevato è condiviso da tutti alla Rotel. Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto ogni nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzare il prodotto nel miglior modo possibile. Così potrete trovare condensatori provenienti dall’Inghilterra e dalla Germania, semiconduttori dal Giappone o dagli Stati Uniti, mentre i trasformatori toroidali sono prodotti proprio dalla Rotel. La fama di eccellenza della Rotel è stata guadagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica ogni giorno. I loro commenti confermano l’ obiettivo della società - La ricerca di un apparecchio che sia musicale, affidabile e conveniente. Vi ringraziamo per aver scelto questo prodotto augurandovi molte ore di piacevole intrattenimento musicale. Per cominciare Grazie per aver acquistato il finale di potenza RB03. Utilizzato in un impianto hi-fi di alta qualità vi garantirà numerosi anni di intrattenimento musicale. L’RB-03 è un amplificatore versatile di elevate prestazioni. Tutti gli aspetti del design sono stati ottimizzati per conservare la piena gamma dinamica e per restituirvi anche i minimi dettagli della vostra musica. L’RB-03 ha uno stadio di alimentazione altamente regolato che comprende un trasformatore toroidale specificamente progettato dalla Rotel e appositi condensatori slit-foil. Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all’RB-03 di riprodurre i segnali audio più complessi. Questo tipo di progetto è più costoso da produrre ma è migliore per la musica. Abbiamo progettato le schede dei circuiti stampati (PCB) con Tracce a Circuito Simmetrico. Ciò garantisce che il tempo esatto della musica venga mantenuto e fedelmente riprodotto. La circuitazione dell’RB-03 contiene resistenze a film metallico e condensatori in polistirene o polipropilene che vengono utilizzati in sezioni critiche sul percorso del segnale. Tutti gli aspetti di questo progetto sono stati studiati con lo scopo finale di ottenere la più fedele riproduzione sonora. L’RB-03 è dotato inoltre di selettori indipendenti per il segnale d’ingresso. Questi vi consentono di ascoltare una sorgente mentre ne registrate un’altra. L’installazione dell’RB-03 e il suo funzionamento sono semplici. Se avete già esperienza con altri sistemi stereo, non dovreste incontrare alcuna difficoltà. Collegate semplicemente i componenti abbinati e ascoltate la musica. Alcune precauzioni AVVERTENZA : Per evitare potenziali danni al vostro impianto, spegnete tutti i componenti dell’impianto quando collegate o scollegate i diffusori o qualsiasi componente connesso. Non riaccendete l’impianto fino a quando non siete sicuri che tutti i componenti siano collegati correttamente. Ponete particolare attenzione ai cavi dei diffusori. Non devono esserci fili sciolti che potrebbero fare contatto con i cavi dell’altro diffusore o con lo chassis dell’amplificatore. Leggete attentamente questo manuale. Oltre alle istruzioni relative all’installazione dell’RB-03 fornisce indicazioni generali che vi aiuteranno a ottenere prestazioni ottimali dal vostro impianto. Vi preghiamo di contattare il vostro rivenditore autorizzato Rotel per qualsiasi domanda. Inoltre tutti noi alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti. Conservate l’imballaggio dell’RB-03 e tutto il materiale di imballaggio interno per un uso futuro. Trasportare o spedire l’RB-03 in un imballo non originale potrebbe danneggiare il vostro amplificatore. Compilate e inviate la carta di registrazione allegata all’RB-03. Assicuratevi anche di conservare la ricevuta della vendita originale. E’ il vostro migliore documento per la data di acquisto di cui avrete bisogno ogni volta sia necessario il servizio di garanzia. Posizionamento Come tutti i componenti audio che utilizzano segnali a basso livello, l’RB-03 può essere condizionato dal suo ambiente. Non appoggiate l’RB-03 sopra un amplificatore di potenza. Questo ridurrà al minimo il surriscaldamento e le possibili interferenze o disturbi. L’RB-03 produce calore durante il suo funzionamento. Le alette di raffreddamento e le aperture di ventilazione dell’amplificatore sono progettate per dissipare questo calore. Le fessure di ventilazione nella parte superiore devono restare aperte. Ci dovrebbero essere 10 cm di spazio intorno al telaio e un ragionevole flusso di aria nell’area di installazione, per evitare che l’apparecchio si surriscaldi. Quando scegliete una collocazione tenete presente il peso dell’amplificatore. Assicuratevi che lo scaffale o il cabinet possano sostenere il notevole peso. Vi raccomandiamo di installarlo in mobili progettati per accogliere componenti audio. Tali mobili appositi sono progettati per ridurre o perfino eliminare le vibrazioni che possono influenzare negativamente la qualità sonora. Chiedete consiglio al vostro rivenditore autorizzato Rotel hi-fi circa l’arredamento dedicato e una corretta installazione dei componenti audio. Cavi Durante l’installazione fate attenzione a mantenere separati i cordoni di alimentazione dai cavi di segnale digitali e quelli di segnale audio standard. Questo ridurrà la possibilità di un’interferenza e disturbo fra i cordoni di alimentazione o i cavi digitali. Utilizzando cavi schermati di alta qualità contribuirà anche a evitare che disturbo o interferenza riducano la qualità sonora del vostro impianto. Se avete domande contattate il vostro rivenditore autorizzato Rotel per un consiglio sul migliore cavo per il vostro impianto.21 Italiano Collegamento Alla Rete e Controlli Ingresso In Corrente Alternata L’RB-03 viene fornito con il cordone di alimentazione. Utilizzate solamente questo o uno esattamente uguale. Non usate una prolunga. Una robusta ciabatta a prese mul- tiple può essere utilizzata se può pilotare la corrente richiesta dall’RB-03. Assicuratevi che l’interruttore di accensione sul pannello anteriore dell’RB-03 sia spento. Quindi collegate il cavo di alimentazione alla presa di rete sulla parte posteriore dell’RB-03 . In seguito, collegate l’altra estremità del cordone di alimentazione all’uscita di alimentazione corretta. Il vostro RB-03 è già stato predisposto in fabbrica per il voltaggio corretto per il paese dove lo avete acquistato (115 volt o 230 volt con una linea di frequenza di 50 Hz o 60 Hz). La configurazione di linea di corrente alternata è indicata su un adesivo sul pannello posteriore. NOTA: Nel caso doveste trasportare il vostro RB-03 in un altro paese è possibile riconfigurare il voltaggio. Non cercate di provvedere a questa conversione da soli. Aprire il cabinet dell’RB-03 vi espone a voltaggi pericolosi. Consultate personale di servizio qualificato o il centro di servizio della Rotel per informazioni. Se vi assentate da casa per un lungo periodo, per un periodo di un mese, è consigliabile staccare il vostro amplificatore durante la vostra assenzaIn. Interruttore e Spia di Accensione L’interruttore di accensione è posto sul pannello anteriore del vostro amplificatore. Per accendere l’amplificatore premete l’interruttore. La spia LED sopra l’interruttore si illuminerà, indicando che l’amplificatore è acceso. Per spegnere l’amplificatore premete nuovamente il pulsante e riportatelo nella posizione iniziale. Selettore ON/OFF dell’uscita Trigger 12V L’amplificatore offre l’opzione per l’accensione/spegnimento dell’ alimentazione automatica o manuale. Queste modalità sono selezionabili utilizzando un interruttore a bilanciere sul pannello posteriore. Con l’interruttore in posizione ON del TRIG- GER da +12V, l’amplificatore viene attivato automaticamente quando è presente un segnale trigger da 12V al jack da 3.5 mm del TRIG- GER IN sul pannello posteriore. L’amplificatore si porrà in modalità di standby se non è presente il segnale da 12V. L’interruttore di alimentazione sul pannello anteriore bypassa questa funzione. Deve essere su ON perché l’interruttore trig- ger da +12V funzioni. Ponendo l’interruttore su OFF si toglie l’alimentazione all’amplificatore, indipendentemente dal fatto che un segnale trigger sia presente o no. Ingresso e uscita del trigger da +12V Il jack IN da 3.5 mm collega il cavo/spina da 3.5 mm per trasportare il segnale trigger da 12V al fine di attivare e disattivare l’amplificatore, come potrebbe essere fatto in un’installazione particolare. Per fare uso di questa caratteristica l’interruttore a bilanciere deve essere posto in posizione ON. Il jack OUT da 3.5 mm per collegare un altro amplificatore che viene incorporato al trigger da 12V deve essere IN. Il segnale da 12V viene trasportato quando è presente il segnale trigger da +12V. L’ingresso TRIGGER accetta qualsiasi segnale di controllo (AC o DC) in una gamma che va da 3 volt a 30 volt. Collegamenti Per I Segnali In Ingresso (vedere la figura 2 che illustra i collegamenti) L’RB-03 ha connessioni di ingresso convenzionali del tipo RCA, tipiche di tutti i componenti hi-fi. NOTA: Per evitare forti rumori che non apprezzereste nè voi e nè i vostri diffusori, assicuratevi che l’amplificatore sia spento quando effettuate qualsiasi collegamento di segnale. Scegliete una coppia di cavi di interconnessione di alta qualità. Collegate l’uscita del canale sinistro del vostro preamplificatore all’ingresso del canale sinistro dell’RB-03. Collegate l’uscita del canale destro del vostro preamplificatore all’ingresso del canale destro dell’RB-03. Collegamento Dei Diffusori Selezione Dei Diffusori Vi raccomandiamo di utilizzare diffusori con un’impedenza minima nominale di 4 ohm o più alta con l’RB-03. Dovreste avere molta cautela nel pilotare coppie multiple di diffusori in parallelo, perchè l’impedenza effettiva che l’amplificatore vede si dimezza. Per esempio, quando si pilotano due coppie di diffusori da 8 ohm, l’amplificatore vede un carico da 4 ohm. Quando si pilotano diffusori multipli in parallelo vi raccomandiamo di scegliere diffusori con un’impedenza di 8 ohm o più alta. I dati di impedenza di un diffusore non sono molto precisi. In pratica pochissimi diffusori presenteranno problemi per l’RB-03. Se avete alcune dubbi chiedete pure consiglio al vostro rivenditore Rotel.22 RB-03 Finale di Potenza Stereo Scelta Dei Cavi Utilizzate cavi a due conduttori isolati per collegare l’RB-03 ai diffusori. Le dimensioni e la qualità dei cavi possono avere effetti udibili sulle performance del sistema. I cavi standard vanno bene ma possono dare un’uscita più bassa o una risposta limitata in gamma bassa, in particolare se sono molto lunghi. In generale cavi ben dimensionati miglioreranno la resa sonora. Per ottenere le migliori prestazioni, potete prendere in considerazioni cavi speciali di alta qualità. Il vostro rivenditore Rotel vi potrà aiutare nella scelta. Polarita’ e Fase La polarità - l’orientamento positivo/negativo dei collegamenti - per il collegamento di ogni diffusore e amplificatore deve essere conforme affinché tutti i diffusori siano in fase. Se la polarità di un collegamento è accidentalmente invertita, il basso sarà debole e l’immagine stereo scadente. Tutti i cavi sono segnati affinché si possano identificare i due conduttori. Vi possono essere scanalature o una striscia sull’isolante di un conduttore. Il cavo può avere un’isolante trasparente con conduttori di colori diversi (rame e argento). Indicazioni sulla polarità possono essere stampate sull’isolante. Identificare i conduttori positivo e negativo e che siano corretti con i collegamenti tra l’amplificatore e i diffusori. Collegamento Dei Diffusori L’ RB-03 ha due coppie di connettori colorati (rosso e nero) sul pannello posteriore. Questi connettori accettano cavi spellati, forcelle, o doppi connettori a banana ( ad eccezione dei paesi della Comunità Europea dove non sono consentiti) Portare il cavo dall’RB-03 ai diffusori. Lasciatelo lento in modo da poter muovere i componenti abbastanza da consentire l’accesso ai connettori dei diffusori. Se utilizzate i doppi connettori a banana, collegateli ai cavi ed inseriteli nella parte posteriore dei connettori dell’amplificatore. Gli anelli dei connettori dovrebbero essere avvitati in tutti i casi (in senso orario). Se state utilizzando connettori a forcella, collegateli ai cavi. Se state collegando cavi spellati direttamente ai connettori, separate i conduttori dei cavi e strappate indietro l’isolante dall’estemità di ogni conduttore. Fate attenzione a non tagliare l’intreccio dei fili. Svitate (in senso antiorario) gli anelli dei connettori. Posizionate la forcella attorno al perno del connettore o inserite il filo avvolto nel foro del perno. Avvitate gli anelli in senso orario per serrare la forcella o il filo. NOTA: Assicuratevi che non vi siano fili sparsi che potrebbero toccare i fili o i connettori adiacenti. Configurazione Mono “a Ponte” (vedere la figura 3 per il funzionamento “a ponte” e la sistemazione dei ponticelli) I due canali dell’RB-1070 possono essere collegati “a ponte”. In questa configurazione il canale singolo eroga l’enorme potenza di 180 watt! Questa caratteristica vi consente di aumentare la potenza dell’intero sistema collegando a ponte il vostro RB-03 e aggiungendo un secondo RB-03 in configurazione “a ponte”. Oppure l’RB-03 viene configurato “a ponte” per pilotare un subwoofer. Notate tuttavia che quando l’RB-03 è configurato “a ponte” il diffusore collegato ad esso deve avere un’impedenza pari o superiore ad 8 ohm. Al fine di utilizzare l’RB-03 in configurazione a ponte, è necessario spostare tre ponticelli all’interno dell’amplificatore posizionandoli da una serie di connessioni ad un’altra. Questa operazione dovrebbe essere effettuata da personale qualificato. Chiedete al vostro rivenditore Rotel. Inoltre l’RB-03 deve essere collegato agli altri componenti in modo diverso. Quando l’RB-03 è configurato “a ponte” , la spia luminosa BRIDGED MONO posta sul pannello anteriore si illuminerà. Sistemazione dei ponticelli Prima di aprire il cabinet dell’RB-03 per sistemare i ponticelli, dovrete scollegare il cordone di alimentazione dalla presa di corrente a muro. NON APRITE IL CABINET
