RB03 - Empfänger ROTEL - Kostenlose Bedienungsanleitung

Produkttyp	Stereo-Receiver / Leistungsverstärker
Marke	Rotel
Modell	RB03
Dauerausgangsleistung (Stereo)	70 W pro Kanal an 8 Ohm (20 Hz - 20 kHz, 0,03 % Klirrfaktor)
Ausgangsleistung im gebrückten Monobetrieb	180 W an 4 Ohm (20 Hz - 20 kHz, < 0,1 % Klirrfaktor)
Gesamtklirrfaktor	0,03 %
Frequenzgang	10 Hz - 100 kHz (±1 dB)
Dämpfungsfaktor	500 (20 Hz - 20 kHz, 8 Ohm)
Eingangsimpedanz	33 kOhm
Eingangsempfindlichkeit	1,0 V
Signal-Rausch-Abstand	116 dB (IHF A bewertet)
Empfohlene Lautsprecherimpedanz	4 Ohm minimal (Normalbetrieb), 8 Ohm minimal (gebrückter Betrieb)
Netzspannung	115 V / 60 Hz oder 230 V / 50 Hz (je nach Version)
Leistungsaufnahme	250 W
Frontplattenhöhe	80 mm (für Rackmontage)
Nettogewicht	7,5 kg
Audioeingänge	2 Paar RCA (L/R)
Lautsprecherausgänge	2 Paar Schraubklemmen (farbcodiert)
Besondere Funktionen	Gebrückter Monobetrieb, 12-V-Trigger-Eingang/-Ausgang, automatische Einschaltung
Wartung	Mit einem trockenen Tuch oder einem kleinen Staubsauger reinigen
Sicherheitshinweise	Vor internen Eingriffen Netzstecker ziehen; nicht Feuchtigkeit aussetzen; Lüftungsschlitze nicht blockieren

Häufig gestellte Fragen - RB03 ROTEL

Wie schließe ich Lautsprecher im Stereo-Modus an?

Verwenden Sie die rückseitigen Schraubklemmen: Verbinden Sie den positiven Draht des linken Lautsprechers mit der linken roten Klemme, den negativen Draht mit der linken schwarzen Klemme. Verfahren Sie ebenso für den rechten Kanal. Beachten Sie die Polarität für ein gutes Stereobild.

Wie verwende ich den Verstärker im gebrückten (Mono-)Modus?

Um in den gebrückten Modus zu wechseln, müssen Sie die internen Jumper S601, S602, S603 von der Stereo-Position (Pins 1-2) auf die gebrückte Position (Pins 2-3) umstecken. Ziehen Sie einen qualifizierten Techniker hinzu, da der Vorgang das Öffnen des Geräts im spannungslosen Zustand erfordert. Schließen Sie dann die Quelle nur an den linken Eingang an und den Lautsprecher an die positiven Klemmen beider Kanäle.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der vordere Schalter auf ON steht. Wenn nichts leuchtet, könnte die interne Sicherung durchgebrannt sein: Wenden Sie sich an einen autorisierten Rotel-Händler, um sie austauschen zu lassen.

Wie stelle ich den Pegel des 12-V-Triggers ein?

Der RB03 akzeptiert eine Spannung von 3 bis 30 V AC oder DC am Trigger-Eingang. Stellen Sie den rückseitigen Schalter auf "trigger on" und den vorderen Schalter auf ON. Das Gerät schaltet sich automatisch ein, sobald eine Steuerspannung anliegt, und geht in den Bereitschaftszustand, wenn sie verschwindet.

Welche Lautsprecherimpedanz wird empfohlen?

Verwenden Sie im normalen Stereo-Modus Lautsprecher mit einer Nennimpedanz von 4 Ohm oder mehr. Im gebrückten Mono-Modus beträgt die Mindestimpedanz 8 Ohm. Schließen Sie keine Lautsprecher mit niedrigerer Impedanz an.

Wie pflege ich den Verstärker?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein trockenes Tuch oder einen kleinen Staubsauger, um Staub zu entfernen. Gießen Sie niemals Flüssigkeit. Reinigen Sie nicht das Innere.

Kann ich zwei Lautsprecherpaare anschließen?

Ja, aber achten Sie auf die Impedanz: Wenn Sie zwei Paare parallel anschließen, halbiert sich die Gesamtimpedanz. Beispielsweise ergeben zwei Paare mit 8 Ohm 4 Ohm. Überprüfen Sie, ob Ihr Verstärker diese Last unterstützt (Mindestimpedanz 4 Ohm im Stereo-Modus).

Was tun bei fehlendem Ton?

Überprüfen Sie alle Verbindungen: Eingangskabel, Lautsprecherkabel und ob die Quelle tatsächlich ein Signal sendet. Stellen Sie sicher, dass der Verstärker eingeschaltet ist und die Lautstärke der Quelle ausreichend ist. Wenn das Problem weiterhin besteht, testen Sie mit einer anderen Quelle.

Wie wechsle ich die interne Sicherung?

Die Sicherung befindet sich im Inneren des Geräts. Um darauf zuzugreifen, ziehen Sie das Netzkabel, entfernen Sie die Abdeckung durch Lösen der Schrauben und lokalisieren Sie die Sicherung. Ziehen Sie einen qualifizierten Techniker für den Austausch hinzu, da im Inneren gefährliche Spannungen anliegen.

Welches Lautsprecherkabel sollte ich verwenden?

Verwenden Sie hochwertige, verdrillte Zweileiterkabel mit Isolierung. Ein größerer Querschnitt verbessert die Klangqualität. Vermeiden Sie zu lange Kabel, um eine Dämpfung des Signals zu verhindern.

BEDIENUNGSANLEITUNG RB03 ROTEL

Bedienelemente und Anschlüsse

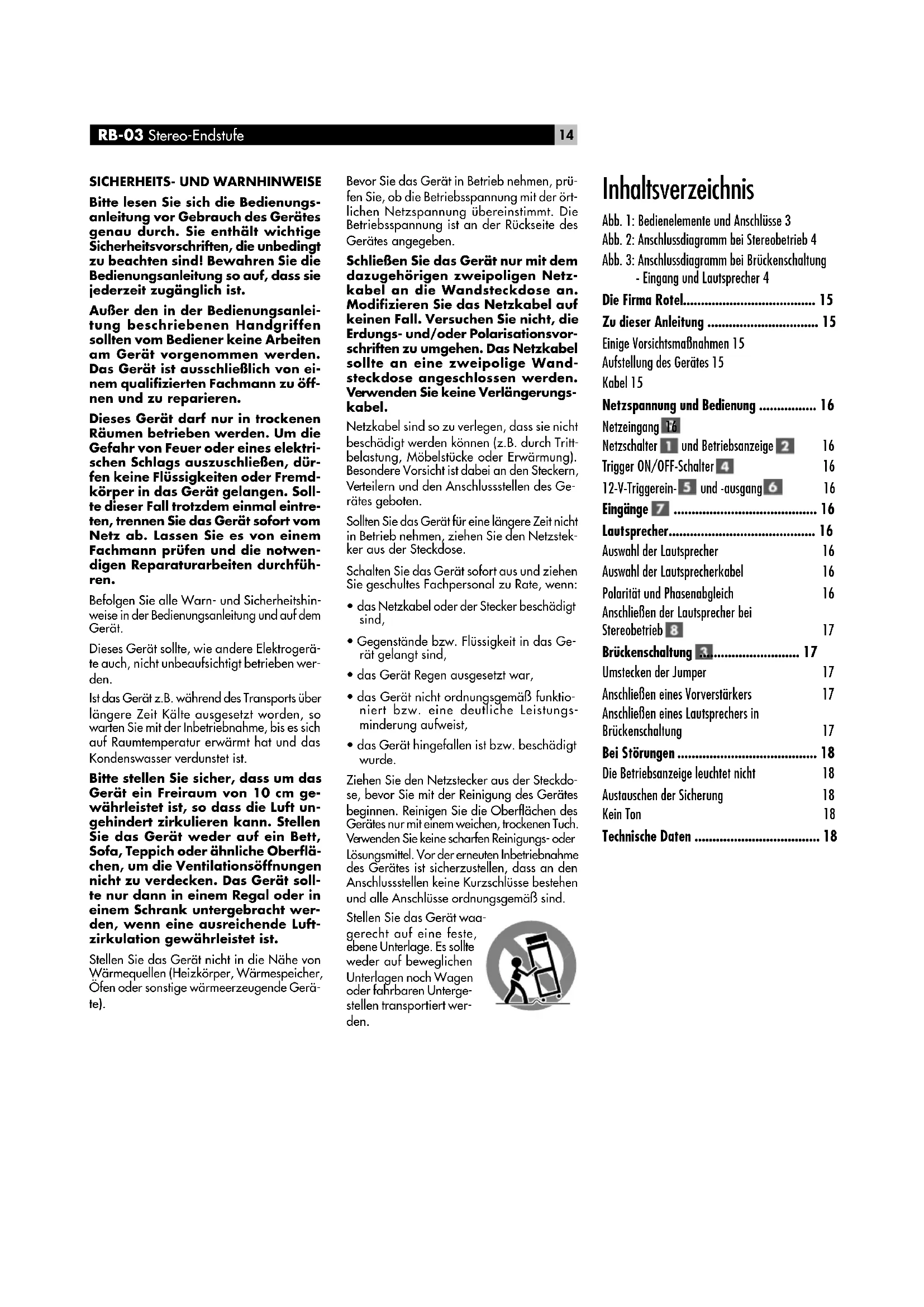

SICHERHEITS- UND WARNHINWEISE

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthält wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollten vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

Dieses Gerät darf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschließen, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen.

Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transports über längere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwärmt hat und das Kondenswasser verdunstet ist.

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist, so dass die Luft ungehindert zirkulieren kann. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen, ziehen Sie den Netzstekker aus der Steckdose.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  • das Gerät Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, dass an den Anschlussstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Stellen Sie das Gerät waa- gerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

Inhaltsverzeichnis

Abb. 1: Bedienelemente und Anschlüsse 3

Abb. 2: Anschlussdiagramm bei Stereobetrieb 4

Abb. 3: Anschlussdiagramm bei Brückenschaltung - Eingang und Lautsprecher 4

Die Firma Rotel.... 15

Zu dieser Anleitung 15

Einige Vorsichtsmaßnahmen 15

Aufstellung des Gerätes 15

Kabel 15

Netzspannung und Bedienung ...... 16

Netzeingang 16

Netzschalter 1 und Betriebsanzeige 2 16

Trigger ON/OFF-Schalter 4 16

12-V-Triggerein-5 und -ausgang 6 16

Eingänge 7 16

Lautsprecher.... 16

Auswahl der Lautsprecher 16

Auswahl der Lautsprecherkabel 16

Polarität und Phasenabgleich 16

Anschließen der Lautsprecher bei Stereobetrieb 8 17

Brückenschaltung 3......17

Umstecken der Jumper 17

Anschließen eines Vorverstärkers 17

Anschließen eines Lautsprechers in Brückenschaltung 17

Bei Störungen 18

Die Betriebsanzeige leuchtet nicht 18

Austauschen der Sicherung 18

Kein Ton 18

Technische Daten 18

Die Firma Rotel

Die Firma Rotel wurde vor 40 Jahren von einer Familie gegründet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes Gerät an und optimieren es klanglich, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels guter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeden Tag Musik hören, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig günstigen Preisen.

Zu dieser Anleitung

Wir danken Ihnen, dass Sie sich für die Rotel-Stereo-Endstufe RB-03 entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audiosystem eingesetzt werden.

Die RB-03 überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestattet. Bei der Entwicklung der RB-03 wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Nuancen der Musik wiederzugeben. Die RB-03 überzeugt mit einem leistungsstarken Netzteil mit großzügig dimensioniertem Ringkerntransformator und Slit-Foil-Siebkondensatoren. Dieses niederohmige Netzteil hat extreme Leistungsreserven, die es der Endstufe ermöglichen, die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jedoch profitiert davon deutlich.

Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanälen zu verhindern. Auf der Platine werden Metallfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren eingesetzt, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dienen nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.

Die RB-03 ist einfach zu installieren und zu bedienen. Sollten Sie bereits Erfahrung mit der Installation anderer Stereosysteme haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewünschten Geräte an (siehe Anschlussdiagramm am Anfang dieser Bedienungsanleitung).

Einige Vorsichtsmaßnahmen

WARNUNG: Um eine Beschädigung des Systems zu vermeiden, sollten Sie ALLE Geräte des Systems abschalten, bevor Sie die Lautsprecher etc. anschließen bzw. abtrennen. Schalten Sie die Geräte erst wieder ein, wenn alle Anschlüsse ordnungsgemäß hergestellt worden sind. Achten Sie dabei besonders auf die Lautsprecherkabel (siehe Hinweis im Abschnitt „Anschließen der Lautsprecher“).

Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthält sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhändler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der RB-03 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der Endstufe in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die Ihrer Endstufe beiliegende Garantieanforderungskarte ausgefüllt an den Rotel-Distributor in Ihrem Land. Bewahren Sie bitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch nehmen.

Aufstellung des Gerätes

Wie bei vielen anderen Audio-Komponenten auch, kann die Signalqualität der RB-03 durch andere Geräte beeinträchtigt werden. Stellen Sie die RB-03 daher nicht auf andere Geräte.

Die RB-03 erwärmt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Kühlrippen und Ventilationsöffnungen abgeführt werden. Die Ventilationsöffnungen an der Oberseite dürfen nicht verdeckt werden. Um das Gehäuse muss ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Verstärkers vorzubeugen.

Berücksichtigen Sie beim Aufstellen das Gewicht der RB-03. Wir empfehlen, sie in entsprechendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, dass klangbeeinträchtigende Erschütterungen gedämpft bzw. unterdrückt werden. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhändler in Bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audio-Komponenten beraten.

Kabel

Achten Sie bitte darauf, dass Netz-, Digital- und die normalen Audio-Signalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, dass Netz- bzw. Digitalkabel die Signale der Analogkabel stören. Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln für Ihr System an Ihren autorisierten Rotel-Fachhändler.

Netzspannung und Bedienung

Netzeingang 9

Die RB-03 wird mit dem passenden Netzkabel geliefert. Verwenden Sie nur dieses oder ein vergleichbares Kabel. Nutzen Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso wie die Wandsteckdose) ausreichende Strommengen für die RB-03 sowie die anderen an sie angeschlossenen Komponenten liefern kann.

Stellen Sie sicher, dass die RB-03 vor dem Anschließen an das Netz abgeschaltet ist, sich der Netzschalter also in der AUS-Position befindet. Verbinden Sie nun das Netzkabel mit dem Netzeingang am Gerät. Stecken Sie das andere Ende in eine Wandsteckdose.

Ihre RB-03 wird von Rotel so eingestellt, dass sie der in Ihrem Land üblichen Wechselspannung (Europa: 230 Volt/50 Hz, USA: 115 Volt/60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben.

HINWEIS: Sollten Sie mit Ihrer RB-03 in ein anderes Land umziehen, kann die Einstellung der Endstufe geändert werden, so dass sie mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selber vorzunehmen. Durch Öffnen des Endstufengehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für längere Zeit nicht zu Hause, sollten Sie Ihre Endstufe (ebenso wie alle anderen Audio- und Videokomponenten) während Ihrer Abwesenheit vom Netz trennen.

Netzschalter 1nd Betriebsanzeige 2

Der Netzschalter ist in die Gerätefront der RB-03 integriert. Drücken Sie ihn, um die Endstufe einzuschalten. Die Betriebsanzeige über dem Schalter beginnt zu leuchten und zeigt an, dass die Endstufe eingeschaltet ist. Drücken Sie zum Ausschalten der Endstufe erneut den Netzschalter.

Trigger ON/OFF-Schalter 4

Die Endstufe verfügt an der Geräterückseite über einen Kippschalter, über den Sie die automatische Signalerfassung ein- und ausschalten können.

Befindet sich der Schalter in der 12V TRIGGER ON-Position, schaltet sich die Endstufe automatisch ein, wenn an der 3,5-mm-TRIGGER IN-Buchse an der Geräterückseite ein 12-V-Triggersignal anliegt. Liegt kein 12-V-Signal an, schaltet die Endstufe in den Standby-Modus.

12-V-Triggerein-5nd -ausgang 6

An die 3,5-mm-IN-Buchse kann zur Übertragung des 12-V-Triggersignals ein Kabel mit 3,5-mm-Klinkensteckern angeschlossen werden.

Die 3,5-mm-OUT-Buchse bietet die Möglichkeit, eine weitere Endstufe anzuschließen, die dann ebenfalls über das 12-V-Triggersignal eingeschaltet werden kann.

Der TRIGGEREINGANG reagiert auf Gleich- oder Wechselspannungssignale von 3 bis 30 Volt.

Eingänge 7

[siehe Anschlussdiagramm bei Stereobetrieb in Abbildung 2]

Die RB-03 verfügt über Cinch-Anschlüsse, wie sie an jedem hochwertigen Audiogerät zu finden sind.

HINWEIS: Beim Verkabeln und Anschließen sollte die Endstufe generell abgeschaltet sein.

Verwenden Sie qualitativ hochwertige Audiokabel. Schließen Sie den linken Ausgangskanal Ihres Vorverstärkers an den linken Eingangskanal der RB-03 an. Verbinden Sie den rechten Ausgangskanal Ihres Vorverstärkers mit dem rechten Eingangskanal der RB-03.

Lautsprecher

Auswahl der Lautsprecher

Wir empfehlen, an die RB-03 Lautsprecher mit einer nominalen Impedanz von mindestens 4 Ohm anzuschließen. Sie sollten beim Betrieb mehrerer parallel geschalteter Lautsprecherpaare einige Vorsicht halten lassen, da sich die effektive, vom Verstärker wahrgenommene Impedanz verringert. Beim Betrieb von zwei Paar 8-Ohm-Lautsprechern beträgt die Last für den Verstärker 4 Ohm. Werden mehrere parallel geschaltete Lautsprecher angeschlossen, empfehlen wir, Lautsprecher mit einer nominalen Impedanz von mindestens 8 Ohm einzusetzen. Die Angaben bezüglich der Impedanz von Lautsprechern sind oft ungenau. In der Praxis gibt es nur bei sehr wenigen Lautsprechern Probleme beim Betrieb mit der RB-03. Wenden Sie sich bei Fragen bitte an Ihren autorisierten Rotel-Fachhändler.

Auswahl der Lautsprecherkabel

Verbinden Sie die RB-03 und die Lautsprecher über ein isoliertes, zweiadriges Lautsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-“Klingeldraht” wird funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit größerem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollten Sie die Benutzung von speziellen, hochwertigen Lautsprecherkabeln erwägen. Ihr autorisierter Rotel-Fachhändler wird Ihnen bei der Auswahl dieser Lautsprecherkabel gerne weiterhelfen.

Polarität und Phasenabgleich

Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muss für jede Lautsprecher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterscheiden Sie zwischen positiven und negativen Leitern und achten Sie beim Anschluss an Lautsprecher und Verstärker auf die gleiche Polung.

Anschließen der Lautsprecher bei Stereobetrieb 8

Die RB-03 verfügt an der Rückseite über zwei Paar farbig gekennzeichnete Anschlussklemmen. An diese Anschlussklemmen können blanke Drähte oder Kabelschuhe angeschlossen werden.

Führen Sie das Kabel von der RB-03 zu den Lautsprechern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Klemmen im Uhrzeigersinn fest.

Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Polklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Polklemmen. Anschließend drehen Sie die Polklemmen im Uhrzeigersinn fest.

HINWEIS: Achten Sie bitte darauf, dass die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist.

Brückenschaltung 3

[siehe Anschlussdiagramm und Jumperpositionen in Abbildung 3]

Die beiden Kanäle der RB-03 können zu einem Kanal "gebrückt" werden. In Brückenschaltung liefert die RB-03 eine Ausgangsleistung von beeindruckenden 180 Watt! Durch Brückenschaltung und Anschließen einer zweiten Endstufe können Sie Ihr Gesamtsystem optimieren. An die „gebrückte“ RB-03 kann beispielsweise ein Subwoofer angeschlossen werden. Beachten Sie, dass die Mindestimpedanz der Lautsprecher bei Brückenschaltung 8 Ohm beträgt.

Um die RB-03 in Brückenschaltung betreiben zu können, müssen im Gehäuse drei Jumper umgesteckt werden. Dies sollte von einem qualifizierten Fachmann durchgeführt werden. Fragen Sie Ihren autorisierten Rotel-Fachhändler. Bitte beachten Sie auch die Hinweise zum Anschluss an die anderen Komponenten (siehe unten). In Brückenschaltung leuchtet an der Gerätefront die BRIDGED MONO-LED 3.

Umstecken der Jumper

Ziehen Sie vor dem Öffnen des Verstärkergehäuses den Netzstecker aus der Steckdose. ÖFFNEN SIE DIE RB-03 ERST, WENN SIE VOM NETZ GETRENNT IST. ANSONSTEN SETZEN SIE SICH GEFÄHRLICHEN SPANNUNGEN AUS.

Nach Ziehen des Netzsteckers lösen Sie die Schrauben der Gehäuseabdeckung und entfernen den Deckel vom Verstärker. Der Abbildung 3 am Anfang der Bedienungsanleitung können Sie die Positionen der drei mit S 601, S 602 und S 603 gekennzeichneten Jumperblöcke entnehmen. Standardmäßig, d.h. für den Stereobetrieb, werden die Jumper jedes Blocks im Werk auf die Pins 1 und 2 gesetzt. Diese Position ist auf der Platine mit dem *-Symbol markiert. Für den Monobetrieb sind alle drei Jumper auf die Pin-Positionen 2 und 3 zu setzen. Schließen Sie die RB-03 erst wieder an das Netz an, wenn der Gehäusedeckel ordnungsgemäß angebracht worden ist.

Anschließen eines Vorverstärkers

Wird die RB-03 in Brückenschaltung betrieben, so verbinden Sie den linken Ausgang des Vorverstärkers mit dem linken Eingang der Endstufe. Der rechte Eingang der Endstufe wird nicht genutzt.

Anschließen eines Lautsprechers in Brückenschaltung

In Brückenschaltung werden die negativen (-) Lautsprecheranschlussklemmen nicht genutzt. Verbinden Sie die mit "+" gekennzeichnete Lautsprecheranschlussklemme des linken Verstärkerkanals mit der (+)-Anschlussklemme des Lautsprechers und die mit "+" gekennzeichnete Lautsprecheranschlussklemme des rechten Verstärkerkanals mit der (-)-Anschlussklemme des Lautsprechers.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollten zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf Einstellungsfehlern oder fehlerhaften Anschlüssen. Lässt sich das Problem nicht beheben, wenden Sie sich bitte an Ihren autorisierten Rotel-Fachhändler.

Die Betriebsanzeige leuchtet nicht

Die RB-03 bekommt keinen Strom. Prüfen Sie, ob der Netzschalter an der Gerätefront gedrückt wurde. Prüfen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose.

Austauschen der Sicherung

Sind alle Geräte korrekt angeschlossen und kann die Endstufe trotzdem nicht angeschaltet werden, kann es sein, dass die Sicherung im Geräteinnern durchgebrannt ist. Sind Sie der Meinung, dass dies der Fall ist, so lassen Sie die Sicherung von Ihrem autorisierten Rotel-Fachhändler austauschen.

Kein Ton

Bekommt die RB-03 Strom und ist trotzdem kein Ton zu hören, prüfen Sie, ob alle Geräte richtig angeschlossen sind und die Einstellungen an den angeschlossenen Geräten richtig vorgenommen wurden.

Technische Daten

Dauerausgangsleistung 70 Watt/Kanal (20 - 20.000 Hz, < 0,03%, 8 Ohm)

Ausgangsleistung bei Brückenschaltung 180 Watt (20 - 20.000 Hz, < 0,1%, 4 Ohm) (200 Watt bei 1 kHz)

Gesamtkirrfaktor (20 - 20.000 Hz, 8 Ohm) < 0,03 %

Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1) < 0,03 %

Frequenzgang (±1 dB) 10 bis 100.000 Hz

Dämpfungsfaktor (20 - 20.000 Hz, 8 Ohm) 500

Lautsprecherimpedanz (Normalbetrieb) Minimum 4 Ohm

Geräuschspannungsabstand (IHF A) 116 dB

Eingangsimpedanz/-empfindlichkeit 33 kOhm/1,0 V

Spannungsversorgung

USA 115 Volt, 60 Hz Europa 230 Volt, 50 Hz

Max. Leistungsaufnahme 250 Watt

Abmessungen (B x H x T) 435 x 92 x 334 mm

Höhe der Gerätefront (wenn Sie das 80 mm Gerät in ein Rack stellen möchten)

Nettogewicht 7,5 kg

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
