MODE D'EMPLOI H 260E eco DIMPLEX
Aérotherme pour salle de bain
I REMARQUE

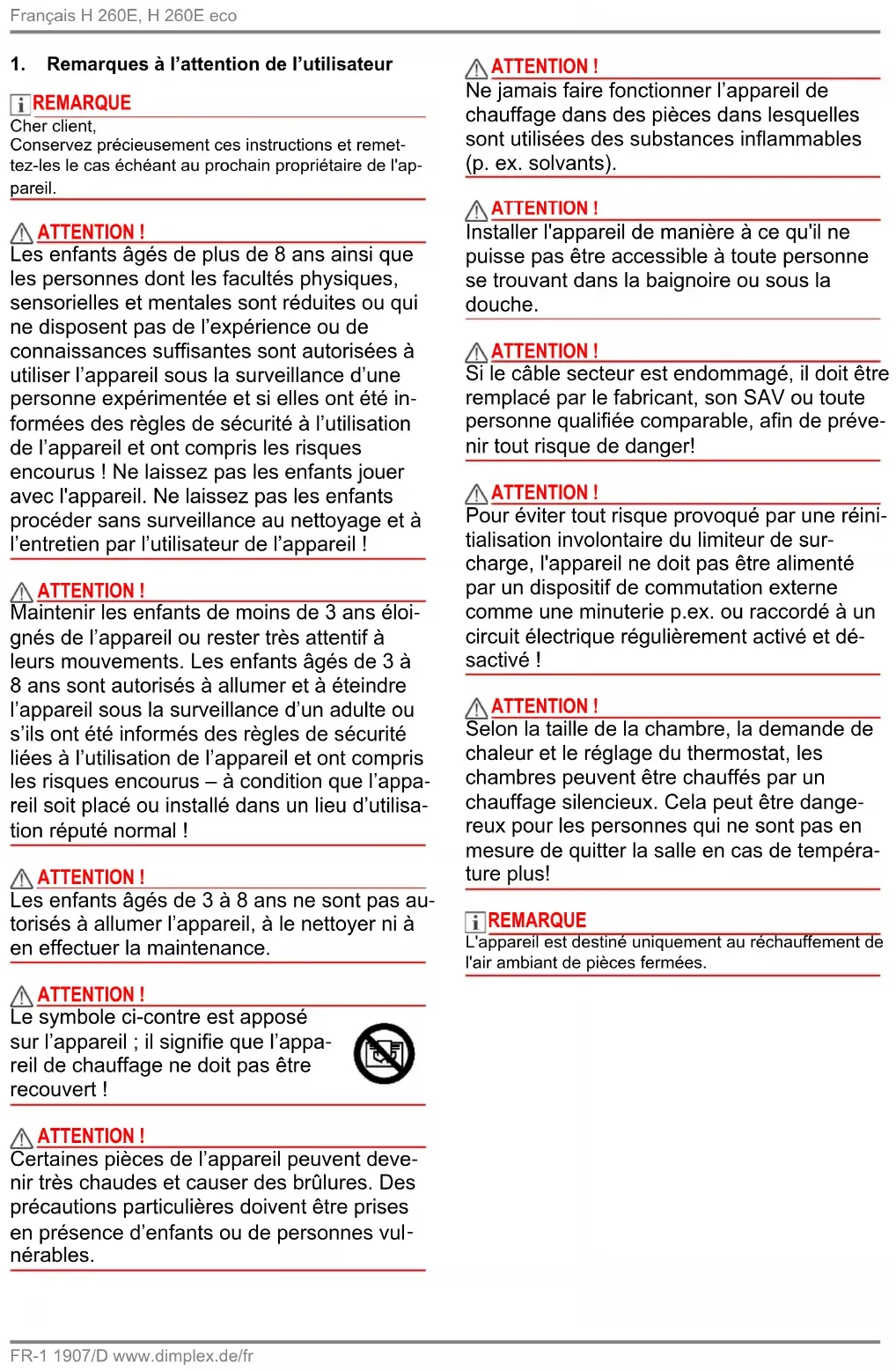

Cher client,
Conservez précieusement ces instructions et remettez-les le cas échéant au prochain propriétaire de l'appareil.
Attention!
Les enfants âgés de plus de 8 ans ainsi que les personnes dont les facultés physiques, sensorielles et mentales sont réduites ou qui ne disposent pas de l'expérience ou de connaissances suffisantes sont autorisées à utiliser l'appareil sous la surveillance d'une personne expérimentée et si elles ont été informées des règles de sécurité à l'utilisation de l'appareil et ont compris les risques encourus ! Ne laissez pas les enfants jouer avec l'appareil. Ne laissez pas les enfants procéder sans surveillance au nettoyage et à l'entretien par l'utilisateur de l'appareil !
Attention!
Maintenir les enfants de moins de 3 ans éloignés de l'appareil ou rester très attentif à leurs mouvements. Les enfants âgés de 3 à 8 ans sont autorisés à allumer et à éteindre l'appareil sous la surveillance d'un adulte ou s'ils ont été informés des règles de sécurité liées à l'utilisation de l'appareil et ont compris les risques encourus – à condition que l'appareil soit placé ou installé dans un lieu d'utilisation réputé normal !
Attention!
Les enfants âgés de 3 à 8 ans ne sont pas autorisés à allumer l'appareil, à le nettoyer ni à en effectuer la maintenance.
Attention!
Le symbole ci-contre est apposé sur l'appareil; il signifie que l'appareil de chauffage ne doit pas être recouvert !
Attention!
Certaines pièces de l'appareil peuvent devenir très chaudes et causer des brûlures. Des précautions particulières doivent être prises en présence d'enfants ou de personnes vulnérables.
Attention!
Ne jamais faire fonctionner l'appareil de chauffage dans des pièces dans lesquelles sont utilisées des substances inflammables (p. ex. solvants).
Attention!
Installer l'appareil de manière à ce qu'il ne puisse pas être accessible à toute personne se trouvant dans la baignoire ou sous la douche.
Attention!
Si le câble secteur est endommagé, il doit être remplacé par le fabricant, son SAV ou toute personne qualifiée comparable, afin de prévenir tout risque de danger!
Attention!
Pour éviter tout risque provoqué par une réinitialisation involontaire du limiteur de surcharge, l'appareil ne doit pas être alimenté par un dispositif de commutation externe comme une minuterie p. ex. ou raccordé à un circuit électrique régulièrement activé et désactivé !
Attention!
Selon la taille de la chambre, la demande de chaleur et le réglage du thermostat, les chambres peuvent être chauffés par un chauffage silencieux. Cela peut être dangereux pour les personnes qui ne sont pas en mesure de quitter la salle en cas de température plus!
I REMARQUE
L'appareil est destiné uniquement au réchauffement de l'air ambiant de pièces fermées.
Ne pas installer l'appareil sous une prise murale !

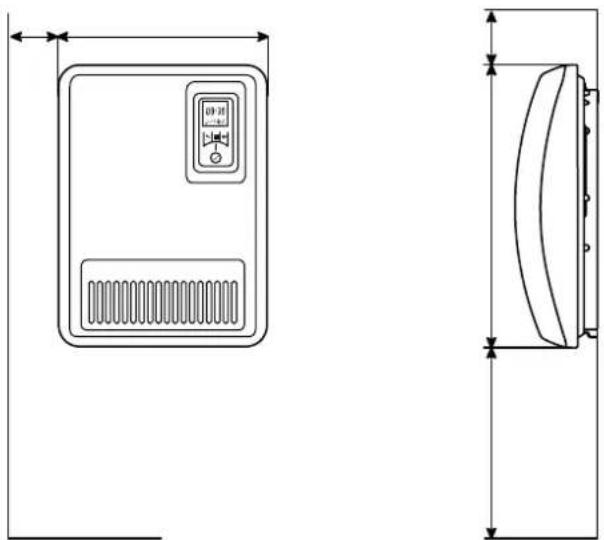

Respecter les distances minimales prescrites. Respecter en outre une distance de 750 mm minimum par rapport à la face avant de l'appareil.
L'appareil de chauffage doit être installé à l'horizontale sur un mur vertical (comme représenté sur l'image). Toutes les dimensions sont exprimées en mm.
Lors du montage, il convient de respecter scrupuleusement les prescriptions d'installation en vigueur concernant la zone de protection.
La prise de courant ou de raccordement secteur doit être accessible après le montage.
Veiller à ce que l'air puisse entrer et sortir librement de l'appareil de chauffage.
Remarque
Il est permis de monter l'appareil sur une paroi en bois.
Remarque
Utiliser impérativement la fixation murale d'origine qui se trouve au dos de l'appareil !
Remarque
Veiller à ne pas percer les câbles électriques ni les tuyauteries qui se trouvent dans le mur.

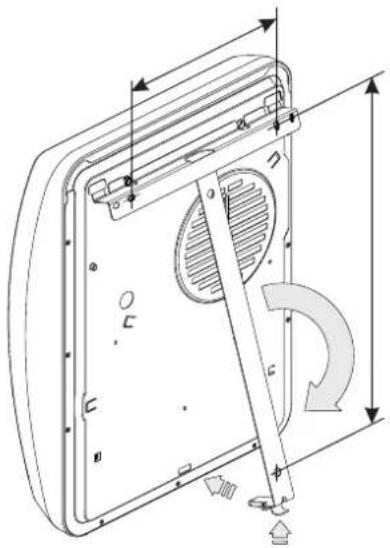

Appuyez sur la languette de la partie inférieure du support mural (A) pour dégager ce dernier de l'appareil.
Dans le mur, percez des trous pour fixer le support et insérez les chevilles.
Positionnez le support mural et vissez-le fermement au mur.
Accrochez l'appareil au support mural.
Faites pivoter l'appareil vers le bas et enclenchez-le (B).
3. Branchements électriques
La tension indiquée sur la plaque signalétique doit correspondre à la tension du réseau.
Le câble ne doit pas être en contact avec la jaquette.
Pour l'alimentation électrique de l'appareil, il est recommandé de mettre en place un circuit électrique dédié.
Introduire la fiche dans la prise de courant. La fiche doit toujours être accessible en cas de danger.
Remarque
L'appareil doit être raccordé uniquement à une prise à contacts de protection.
4. Limiteur de surcharge
L'appareil de chauffage est équipé d'un limiteur de surcharge pour votre sécurité. Si la circulation de l'air est gênée (p. ex. par des rideaux ou un encombrement de la grille d'aération), l'appareil se met automatiquement à l'arrêt. L'indication Err35 apparaît sur l'écran.
Dans ce cas, il convient de couper pendant quelques minutes l'alimentation électrique de l'appareil de chauffage (débrancher le connecteur, déconnecter le fusible) afin que l'appareil puisse refroidir suffisamment.
Avant la remise en marche de l'appareil, éliminer les causes du déclenchement du limiteur de surcharge.
5. Nettoyage
Avant de procéder au nettoyage, mettre l'appareil hors tension et le laisser refroidir. La surface extérieure de l'appareil peut être nettoyée avec un linge doux et humide. Pour le nettoyage, ne pas utiliser de poudre à récurer ni d'encaustique qui pourraient endommager les surfaces. Les dépôts de poussière dans l'appareil peuvent être éliminés de l'extérieur à l'aide d'un aspirateur.

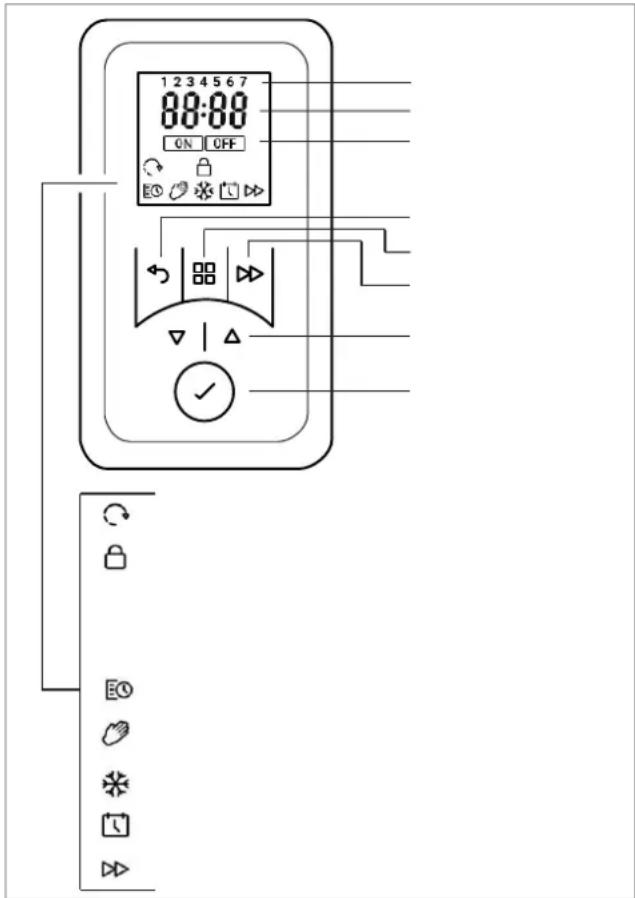

6.1 Unité de commande
L'appareil de chauffage est équipé d'un régulateur électronique réglable, qui se compose d'un écran et de six touches tactiles. L'unité de commande se trouve sur la face supérieure, à droite. Tous les réglages peuvent être réalisés à l'aide des six touches de l'interface de commande.
Les fonctions et valeurs réglées sont affichées à l'écran.
MENU Principal
■ Réglage de la date et de l'heure ■ Programmation hebdomadaire de la minuterie ■ Mode manuel ■ Mode protection antigel
RETOUR
Retour au point de programmation précédent
Touches ▲ ▼
Elles servent à naviguer dans le menu et à modifier les valeurs de réglages.
ENTER
Enregistrement des réglages.
AVANCE
Fonctions spéciales comme le passage au point de programmation suivant en mode minuterie ou l'activa-
tion du minuteur décompteur.
6.3 Écran
L'écran s'allume en cas d'actionnement d'une touche. Si aucune modification n'est effectuée pendant un certain temps, l'affichage s'éteint. Si aucune touche n'est actionnée, l'affichage bascule à nouveau sur le menu principal au bout de 30 secondes.
La touche ENTER permet d'afficher le numéro PIN à 4 chiffres de l'appareil.

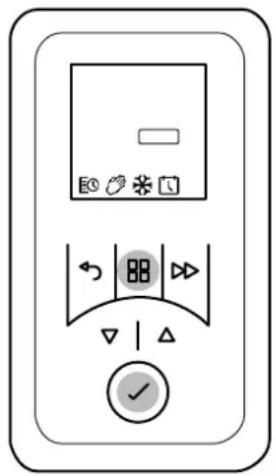

7.1 Programmation hebdomadaire de la minuterie
Il est possible de régler jusqu'à quatre programmes de chauffage maximum (Activé/Désactivé) par jour de la semaine. Une température ambiante peut être attribuée à chaque programme de chauffage. Le symbole MINUTERIE s'affiche à l'écran.
7.2 Mode manuel
Réglage manuel de la température ambiante. Le symbole MANUEL s'affiche à l'écran.
7.3 Protection antigel
Réglage d'une température antigel de 7 °C. Le symbole GEL s'affiche à l'écran.
I REMARQUE
La température ambiante peut être modifiée à l'aide des touches ▲ ou ▼ pour tous les modes de fonctionnement. Dans le cas du programme de minuterie, cette modification est uniquement appliquée au programme horaire actuel.
8.1 Réglage de l'heure et de la date
La commande comprend une horloge en temps réel avec fonction calendrier.
La date et l'heure se règlent en réalisant les étapes suivantes :

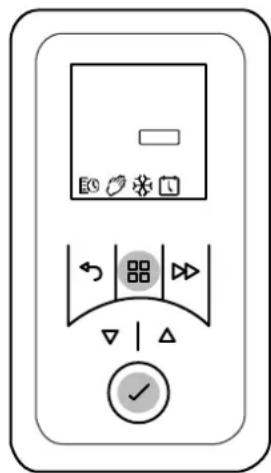

■ Appuyer sur la touche MENU. ■ Sélectionner le symbole DATE & HEURE à l'aide des touches ▲ ou ▼. Le symbole clignote. ■ Appuyer sur la touche ENTER. L'affichage des heures clignote.
■ Régler les heures et les minutes à l'aide des touches ▲ ou ▼. Confirmer chaque réglage avec la touche ENTER.
L'heure est enregistrée et l'affichage dAY clignote un court instant.
■ Régler le jour à l'aide des touches ▲ ou ▼.
■ Confirmer chaque réglage avec la touche ENTER. L'affichage 1-12 clignote un court instant.
■ Régler le mois à l'aide des touches ▲ ou ▼.
■ Confirmer chaque réglage avec la touche ENTER. L'affichage YEAr clignote un court instant.
■ Régler l'année à l'aide des touches ▲ ou ▼.
■ Confirmer chaque réglage avec la touche ENTER. L'affichage dSt (heure d'été) ON clignote.
■ Recommandation : confirmer l'affichage ON avec la touche ENTER. Ceci permet un passage automatique à l'heure d'été/hiver.
- Utilisation
9.1 Mode veille (état d'attente)
- Maintenir enfoncée la touche RETOUR jusqu'à ce que l'affichage Eolt apparaisse. L'appareil de chauffage est en mode veille. Pour revenir à l'état de fonctionnement précédent, appuyer brièvement sur la touche RETOUR.
Allumer le mode chauffage

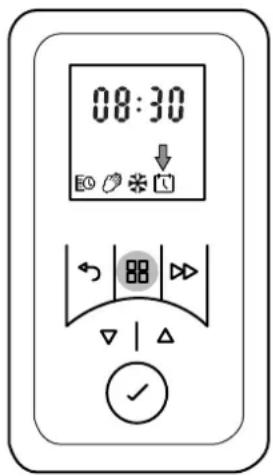

■ Appuyer sur la touche MENU PRINCIPAL. Le symbole MINUTERIE clignote. ■ Sélectionner le mode de fonctionnement souhaité à l'aide des touches ▲ ou ▼. Le symbole clignote. ■ Confirmer avec la touche ENTER.
Éteindre le mode chauffage
■ Appuyer sur la touche MENU PRINCIPAL. Le symbole MINUTERIE clignote. ■ Sélectionner le symbole OFF à l'aide des touches ou ▼. Le symbole OFF clignote. ■ Confirmer avec la touche ENTER.
I REMARQUE
La désactivation du mode chauffage ne signifie pas que l'appareil est entièrement coupé de l'alimentation électrique. Pour couper l'appareil du secteur, veuillez le débrancher.
9.3 Programmation hebdomadaire de la minuterie
La minuterie est préprogrammée en usine. Quatre plages horaires sont disponibles par jour. Elles peuvent être adaptées en fonction des besoins individuels pour chaque jour de la semaine.
Ces profils peuvent être modifiés en réalisant les étapes suivantes :
■ Appuyer sur la touche MENU. Le symbole MINU-TERIE clignote. ■ Appuyer sur la touche ENTER. Le symbole ON clignote. ■ Sélectionner l'affichage Edlt à l'aide des touches ▲ ou ▼. L'affichage Edlt clignote. ■ Appuyer sur la touche ENTER. Le jour de la semaine clignote. ■ Sélectionner le jour à l'aide des touches ▲ ou ▼. 1 = Lundi 5 = Vendredi 2 = Mardi 6 = Samedi 3 = Mercredi 7 = Dimanche 4 = Jeudi ■ Appuyer sur la touche ENTER. P1 (programme 1) clignote. ■ Appuyer sur la touche ENTER. L'heure de mise en marche clignote.
- Régler les heures et les minutes à l'aide des touches ▲ ou ▼. Confirmer chaque réglage avec la touche ENTER. La température ambiante cli-gnote. ■ Régler la température à l'aide des touches ▲ ou ▼. Appuyer sur la touche ENTER. L'heure de mise à l'arrêt clignote. ■ Régler les heures et les minutes à l'aide des touches ▲ ou ▼. Confirmer chaque réglage avec la touche ENTER. P2 (programme 2) clignote. ■ Les programmes P2, P3 et P4 peuvent être réglés de la même manière. Pour copier les programmes P1 à P4 réglés et les appliquer à d'autres jours, maintenir enfoncée la touche AVANCE. L'affichage COPY clignote un court instant. Les valeurs de jour définies sont copiées. ■ Sélectionner un nouveau jour de la semaine à l'aide des touches ▲ ou ▼. Le jour de la semaine clignote.
- Maintenir enfoncée la touche ENTER. L'affichage PStE clignote un court instant. Les valeurs de jour copiées sont attribuées au nouveau jour de la semaine. ■ Appuyer ensuite sur la touche MENU PRINCIPAL.
I REMARQUE
Dans le mode manuel, la programmation hebdomadaire de la minuterie est désactivée.

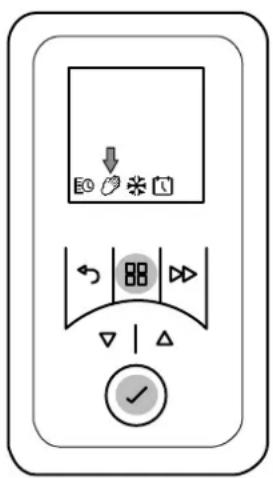

Le réglage de la température ambiante s'effectue manuellement.
■ Appuyer sur la touche MENU. Le symbole MINUTERIE clignote. ■ Sélectionner le symbole MANUEL à l'aide des touches ▲ ou ▼. Le symbole MANUEL clignote. Appuyer sur la touche ENTER. ■ Si nécessaire, régler la température ambiante à l'aide des touches ▲ ou ▼.
9.5 Protection antigel
Réglage d'une température antigel de 7 °C.

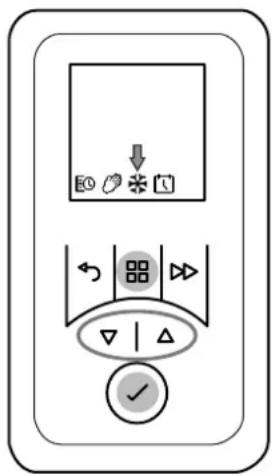

■ Appuyer sur la touche MENU. Le symbole MINU-TERIE clignote. ■ Sélectionner le symbole GEL à l'aide des touches ▲ ou ▼. Le symbole GEL clignote. Appuyer sur la touche ENTER.
Affichage du symbole GEL et de la température de 7 °C.
I REMARQUE
Pour modifier la valeur de température de 7 °C prédéfinie, utiliser les touches ▲ ou ▼.
9.6 Minuteur décompteur
Le minuteur décompteur permet d'exécuter un programme de chauffage individuel limité dans le temps.
Réglage de base

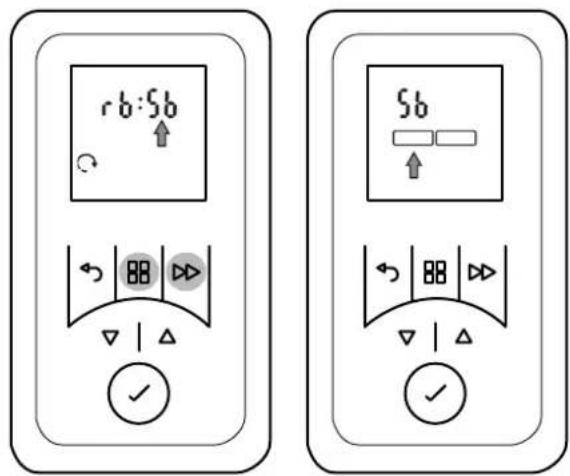

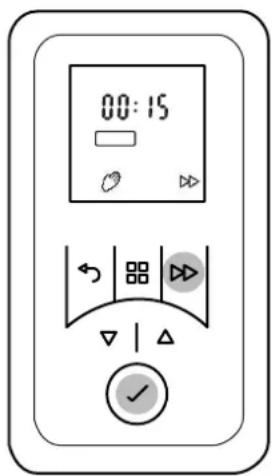

■ Maintenir enfoncées les touches MENU et AVANCE jusqu'à ce que l'affichage rb clignote. ■ Appuyer sur la touche ENTER. L'affichage ON/OFF clignote. ■ Sélectionner l'affichage ON à l'aide des touches ▲ ou ▼. Appuyer sur la touche ENTER. La durée maximale de décompte clignote. Si nécessaire, adapter la durée de décompte à l'aide des touches ▲ ou ▼.
| Durée maximale de décompte | Appuyer sur la touche AVANCE : | |||
| 1 fois 2 | fois 3 fois | 4 fois | ||
| 30 min 00:15 | 00:20 00 | 25 00:30 | ||
| 01:00 h (configuration usine) | 00:15 00 | 00:30 00:45 | 01:00 | |
| 01:30 h 00:15 | 00:30 01:00 | 01:30 | ||
| 02:00 h 00:30 | 01:00 01:30 | 02:00 | ||
| 04:00 h 01:00 | 02:00 03:00 | 04:00 | ||
| 06:00 h 01:30 | 03:00 04:30 | 06:00 | ||
| 08:00 h 02:00 | 04:00 06:00 | 08:00 | ||
■ Appuyer sur la touche ENTER. La température ambiante clignote. Si nécessaire, modifier la température ambiante à l'aide des touches ▲ ou ▼. Confirmer avec la touche ENTER.
I REMARQUE
Impossible si le mode MINUTERIE a été sélectionné.
■ Appuyer sur la touche AVANCE. La durée de décompte clignote. Pour modifier la durée de décompte, appuyer plusieurs fois sur la touche Avance. ■ Appuyer sur la touche ENTER. Minuteur décompteur = ACTIVÉ.
Désactivation du minuteur décompteur
■ Appuyer plusieurs fois sur la touche AVANCE jusqu'à ce que l'affichage OFF clignote. ■ Appuyer sur la touche ENTER. Minuteur décompteur = DÉSACTIVÉ.
I REMARQUE
Cette fonction est uniquement possible en mode MINUTERIE.
Cette fonction garantit que la température ambiante définie sera atteinte exactement à l'heure souhaitée.
Exemple :
Le menu de la minuterie prévoit une température ambiante de consigne de 22 °C à 7 heures. La température ambiante actuelle est de 17 °C. L'appareil de chauffage se met en marche suffisamment à l'avance pour que la température ambiante prescrite de 22 °C soit atteinte à 7 heures.
■ Maintenir enfoncées les touches MENU et AVANCE jusqu'à ce que l'affichage rb clignote. ■ Sélectionner le symbole DÉMARRAGE ADAPTA-TIF à l'aide des touches ▲ ou ▼. Le symbole clignote. ■ Appuyer sur la touche ENTER. ■ Sélectionner ON ou OFF à l'aide des touches ▲ ou ▼ pour activer ou désactiver la fonction.
10.1 Bloquer le clavier
Les fonctions des touches sont désactivées au moyen d'un numéro de code à quatre chiffres défini par l'utilisateur.
I REMARQUE
L'utilisation de la fonction de minuteur décompteur ainsi que le passage au point de programmation suivant en mode minuterie restent possibles pendant l'activation du blocage du clavier.
Définir un code de déblocage

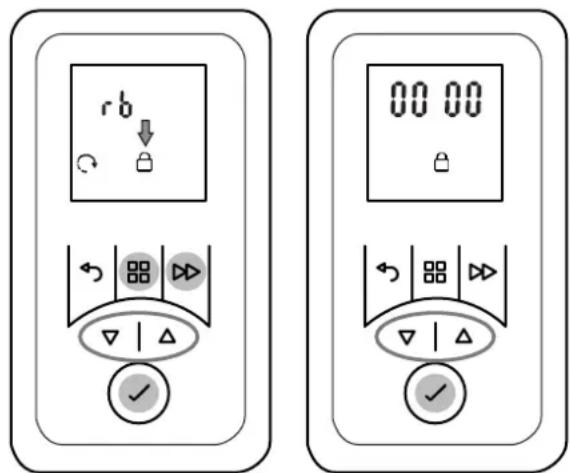

■ Maintenir enfoncées les touches MENU et AVANCE jusqu'à ce que l'affichage rb clignote. ■ Sélectionner le symbole BLOQUÉ à l'aide des touches ▲ ou ▼. Le symbole clignote. ■ Appuyer sur la touche ENTER. L'affichage de numéro clignote. ■ Définir un numéro de code de déblocage à l'aide des touches ▲ ou ▼. Confirmer chaque réglage avec la touche ENTER.
I REMARQUE
Si le code de blocage défini n'est pas disponible, il est possible de désactiver le blocage par saisie du numéro 4115.
Débloquer le clavier
■ Appuyer sur une touche quelconque. Le numéro de code à quatre chiffres 0000 s'affiche. Saisir le numéro de code de déblocage à l'aide des touches ▲ ou ▼. Confirmer chaque réglage avec la touche ENTER.
Modèle H 260E
La puissance thermique maximale de 2 kW peut être réduite à 1 kW. Il est également possible d'utiliser l'appareil comme ventilateur d'air froid.
Modèle H 260E eco
Il est également possible d'utiliser l'appareil comme ventilateur d'air froid.

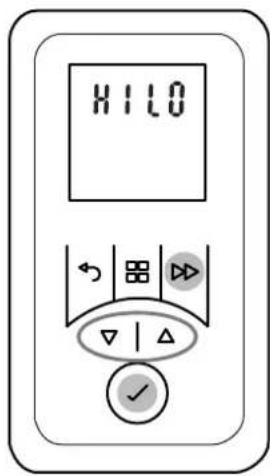

■ Maintenir enfoncée la touche AVANCE jusqu'à ce que l'affichage HILO apparaisse. ■ Sélectionner HI, LO ou FAN à l'aide des touches ▲ ou ▼. Signification de l'affichage :
HI = mode de fonctionnement normal, vitesse de ventilateur intégrale
LO = vitesse de ventilateur réduite; la puissance thermique est réduite à 1 kW dans le cas du modèle H 260E,
FAN = mode air froid (sans émission de chaleur).
■ Confirmer le réglage sélectionné avec ENTER.
10.3 Température ambiante minimale
Cette fonction permet de garantir qu'une température ambiante minimale sera également utilisée comme valeur prescrite pendant les périodes d'arrêt, par exemple en cas d'utilisation du mode minuterie (programmation hebdomadaire).
I REMARQUE
Cette valeur prescrite s'applique également à la fonction de minuteur décompteur.
La protection antigel est prioritaire.
■ Maintenir enfoncées les touches MENU et AVANCE jusqu'à ce que l'affichage rb clignote. ■ Appuyer sur la touche ▲. L'affichage Sb clignote. ■ Appuyer sur la touche ENTER. Le symbole ON clignote. ■ Appuyer sur la touche ENTER. La température ambiante minimale (réglée en usine sur 16 °C) cli-gnote. - Régler la température ambiante minimale à l'aide des touches ▲ ou ▼ et confirmer avec ENTER. ■ Appuyer sur la touche RETOUR pour revenir à l'affichage standard.
10.4 Retour aux réglages d'usine
Annule tous les réglages effectués par l'utilisateur et rétablit les réglages usine.

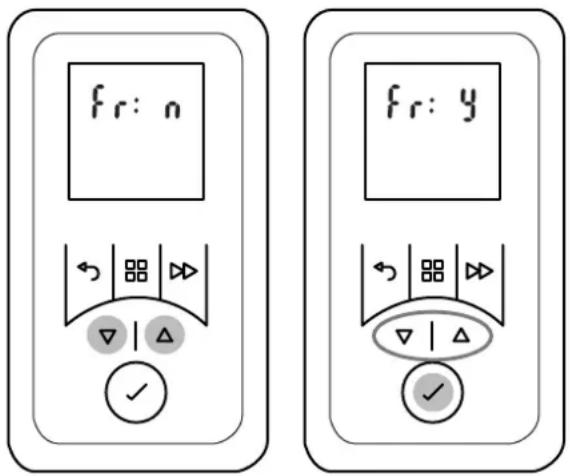

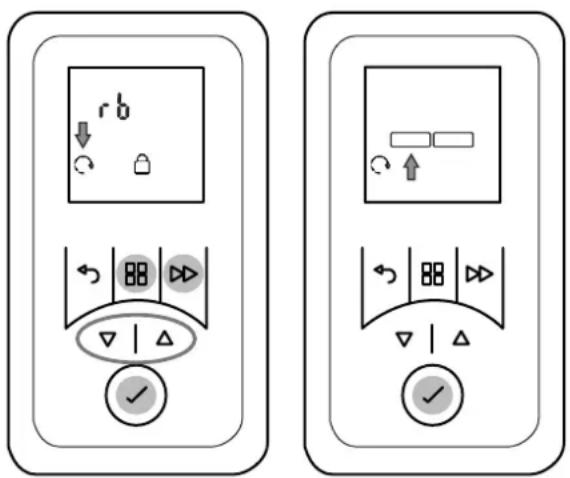

■ Maintenir enfoncées les touches ▲ et ▼ jusqu'à ce que l'affichage Fr n apparaisse. ■ Sélectionner l'affichage Y à l'aide des touches ▲ ou ▼. Le symbole clignote. ■ Appuyer sur la touche ENTER. Tous les réglages usine des valeurs sont rétablis. L'affichage de l'heure apparaît. ■ Régler l'heure et la date.
10.5 Unité de température
Sélection possible entre degré Celsius et degré Fahrenheit.
- Maintenir enfoncée la touche MENU jusqu'à ce que l'affichage °C clignote. ■ Sélectionner le symbole °C ou °F à l'aide des touches ▲ ou ▼. ■ Confirmer avec la touche ENTER.
I REMARQUE
L'unité de température °C est habituellement utilisée dans la plupart des pays européens.
11. Garantie
Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.
12. Remarque sur l'élimination de l'appareil
Ne pas éliminer l'appareil avec les ordures ménagères, mais le déposer dans une déchetterie locale.
13. Caractéristiques techniques
| Modèle H 260E H 260E eco | |||
| Tension nominale 1/N/PE, 230 V~, 50 Hz | |||
| Indice de protection IP24 | |||
| Dimensions montage (l x h x p) | 300 x 405 x 120 mm | ||
| Poids 3,2 kg | |||
| Puissance thermique | |||
| Puissance thermique nominale | P_nom | 2,0 kW 1,0 kW | |
| Puissance thermique minimale (indicative) | P_min | 1,0 kW 1,0 kW | |
| Puissance thermique maximale continue | P_max, C | 2,0 kW 1,0 kW | |
| Consommation d'électricité auxiliaire | |||
| À la puissance thermique nominale | e|_max | 0,0 W | 0,0 W |
| À la puissance thermique minimale | e|_min | 0,0 W | 0,0 W |
| En mode veille | e|_SB | 0,5 W | 0,5 W |
| Type de contrôle | |||
| Régulateur de température ambiante électronique avec programmation hebdomadaire, régulateur adaptatif du démarrage du chauffage et limitation de la durée de fonctionnement | |||
- I REMARQUE
- Attention!
- Remarque
- Branchements électriques
- Limiteur de surcharge
- Nettoyage
- Unité de commande
- MENU Principal
- RETOUR
- Touches ▲ ▼
- ENTER
- AVANCE
- Écran
- Programmation hebdomadaire de la minuterie
- Mode manuel
- Protection antigel
- Réglage de l'heure et de la date
- Mode veille (état d'attente)
- Allumer le mode chauffage
- Éteindre le mode chauffage
- Programmation hebdomadaire de la minuterie
- Protection antigel
- Minuteur décompteur
- Désactivation du minuteur décompteur
- Bloquer le clavier
- Définir un code de déblocage
- Débloquer le clavier
- Modèle H 260E
- Modèle H 260E eco
- Température ambiante minimale
- Retour aux réglages d'usine
- Unité de température
- Garantie
- Remarque sur l'élimination de l'appareil
- Caractéristiques techniques
Marque : DIMPLEX
Modèle : H 260E eco
Catégorie : Chauffage
