BEDIENUNGSANLEITUNG H 260E eco DIMPLEX

1. Hinweise für den Benutzer

HINWEIS Sehr geehrter Kunde, bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter. ACHTUNG! Diese Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorischen oder menta- len Fähigkeiten oder Mangels an Erfahrung und Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren ver- stehen! Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dür- fen nicht durch Kinder ohne Aufsicht erfolgen! ACHTUNG! Kinder jünger als 3 Jahre sind fernzuhalten, es sei den, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Ge- brauchslage platziert oder installiert ist! ACHTUNG! Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführen! ACHTUNG! Das nebenstehende Symbol ist am Heizgerät angebracht und bedeu- tet, dass das Heizgerät nicht abge- deckt werden darf! ACHTUNG! Einige Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Be- sondere Vorsicht ist bei Kindern oder schutz- bedürftigen Personen geboten! ACHTUNG! In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel), darf das Heizgerät nicht betrieben werden. ACHTUNG! Das Gerät ist so zu installieren, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt wer- den kann! ACHTUNG! Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Kundendienst- vertretung oder einer vergleichbar qualifizier- ten Person ausgetauscht werden, um Gefah- renquellen auszuschalten! ACHTUNG! Um eine Gefährdung durch ein unbeabsich- tigtes Rücksetzen des Überhitzungsschutzes zu vermeiden, darf das Gerät nicht über eine externe Schalteinrichtung, wie z.B. eine Zeit- schaltuhr versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig ein- und ausgeschaltet wird! ACHTUNG! Je nach Raumgröße, Wärmebedarf und Ther- mostateinstellung können Räume bei unbe- aufsichtigtem Betrieb überheizt werden. Dies kann zu Gefahren für Personen führen, die nicht in der Lage sind, den Raum bei über- höhter Temperatur zu verlassen. HINWEIS Das Gerät darf nur zur Raumlufterwärmung innerhalb geschlossener Räume verwendet werden.www.dimplex.de 1907/D DE-2 H 260E, H 260E eco Deutsch

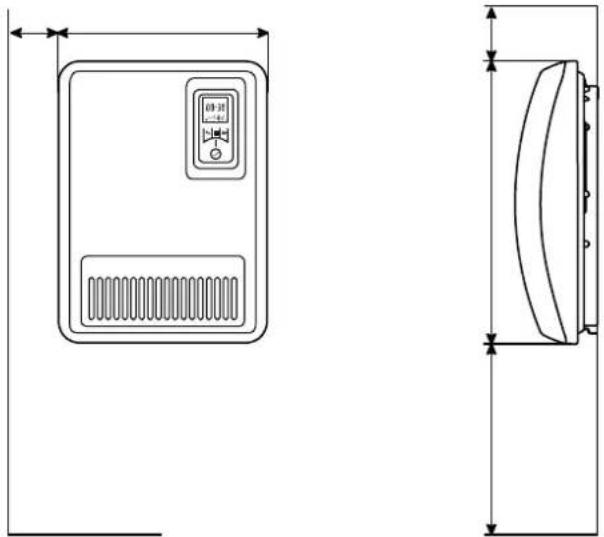

2. Montage, Installation, Mindestabstände

ACHTUNG! Das Gerät nicht unter einer Wandsteckdose installieren! Die Mindestabstände müssen eingehalten werden. Ferner ist an der Gerätevorderseite ein Abstand von 750 mm vorzusehen. Das Heizgerät muss horizontal ausgerichtet an einer senkrechten Wand, wie im Bild dargestellt, installiert werden. Alle Maße in mm. Bei der Montage ist der Schutzbereich nach den aktu- ellen Installationsvorschriften zwingend zu beachten. Die Steckdose muss nach der Montage zugänglich sein. Darauf achten, dass die Luft am Gerät ungehindert austreten kann

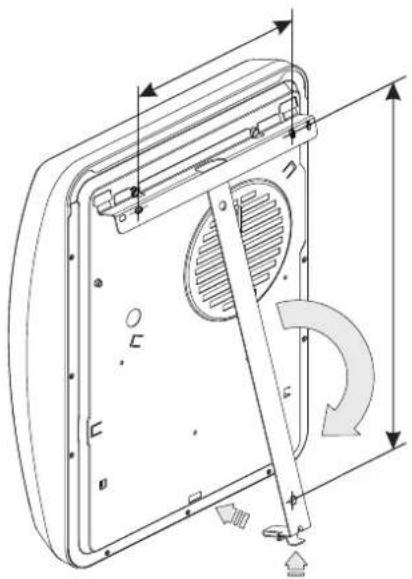

HINWEIS Eine Montage an Holzwänden ist zulässig. Wandmontage HINWEIS Der an der Rückseite des Gerätes mitgelieferte Origi- nal-Wandhalter muss verwendet werden. HINWEIS Beim Bohren auf in der Wand befindliche Elektro- oder Rohrleitungen achten! Wandhalter unten entriegeln (A) und vom Gerät ab- nehmen. Befestigungslöcher für Wandhalter bohren und Dübel einsetzen. Wandhalter horizontal ausrichten und fest an die Wand schrauben. Gerät in den Wandhalter einhängen.

Heizgerät nach unten schwenken und einrasten (B).

3. Elektrischer Anschluss

Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen. Die Leitung darf nicht am Gehäuse anliegen. Es ist empfehlenswert, für die Stromversorgung einen eigenen Stromkreis vorzusehen. Stecker in Steckdose einstecken. Stecker muss für Notfälle immer zugänglich sein. HINWEIS Das Gerät darf nur an eine Schutzkontakt-Steckdose angeschlossen werden.

4. Überhitzungsschutz

Zu Ihrer Sicherheit ist das Heizgerät mit einem Überhit- zungsschutz ausgerüstet. Wird die Luftzirkulation ge- stört (z.B. durch Verhängen oder Zustellen des Luftgit- ters), so schaltet das Gerät automatisch ab. Im Display erscheint die Anzeige Err35. In diesem Fall muss die Stromversorgung des Heizgerä- tes für einige Minuten unterbrochen werden (Stecker zie- hen, Sicherung ausschalten), damit sich das Gerät aus- reichend abkühlen kann. Vor Wiederinbetriebnahme des Gerätes Ursachen für das Ansprechen des Überhitzungsschutzes beseitigen.

Zur Reinigung muss das Gerät vom Netz getrennt und abgekühlt sein. Die Außenseite kann durch Abwischen mit einem weichen, feuchten Lappen gereinigt werden. Zur Reinigung keine Scheuerpulver oder Möbelpolitu- ren verwenden, da diese die Oberfläche beschädigen können. Staubansammlungen im Gerät können von außen mit einem Staubsauger entfernt werden.

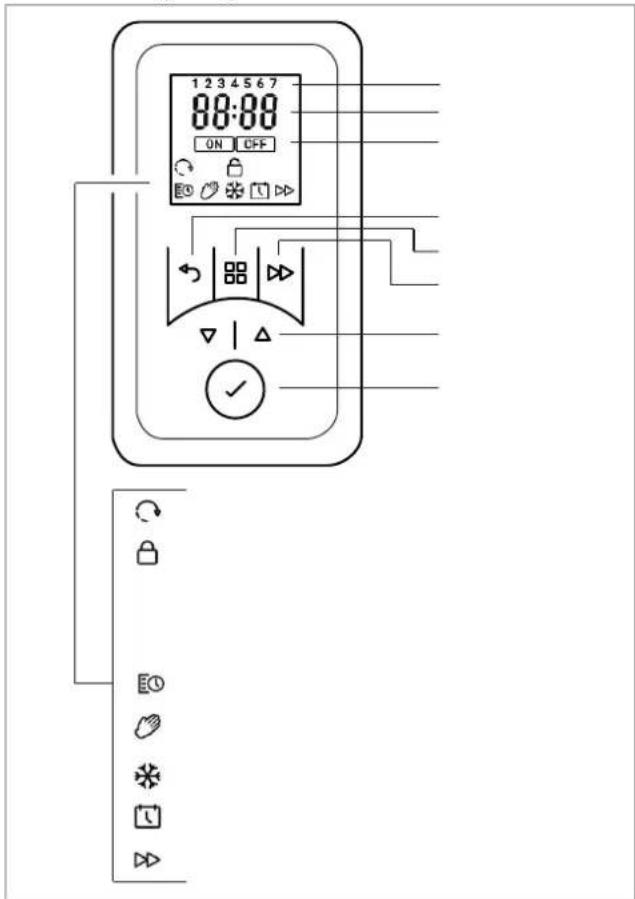

6. Reglerbeschreibung

Das Heizgerät ist mit einem einstellbaren elektroni- schen Regler, bestehend aus einem Display und sechs Touchscreen Tasten, ausgestattet. Die Bedieneinheit befindet sich auf der Oberseite rechts. Alle Einstellun- gen können mit Hilfe der sechs Tasten auf der Bedien- oberfläche eingestellt werden. Auf dem Display werden die eingestellten Funktionen und Werte angezeigt.

6.2 Tastenfunktionen

HAUPTMENÜ Einstellung Datum und Zeit Timer Wochenprogramm Manueller Betrieb Frostschutz-Betrieb ZURÜCK Rückkehr zum vorherigen Programmpunkt Tasten

Dienen zur Navigation durch das Menü und ändern der Einstellwerte. ENTER Speichern der Einstellungen. VORZUG Sonderfunktionen wie wechseln zum nächsten Pro- grammpunkt im Timer-Betrieb oder aktivieren des Rücklauf-Timers.

Bei Betätigung einer Taste leuchtet das Display auf. Erfolgt für eine längere Zeit keine Änderung erlischt die Anzeige. Wird keine Taste betätigt, kehrt die Anzeige nach 30 Sekunden zum Hauptmenü zurück. Durch Drücken der ENTER-Taste wird die 4-stellige Geräte PIN anzeigt.

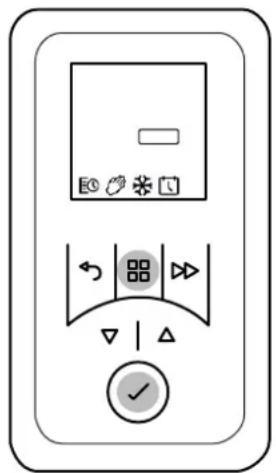

7.1 Timer Wochenprogramm

Bis zu vier Heizprogramme (Ein/Aus) für jeden Wo- chentag einstellbar. Jedem Heizprogramm kann eine Raumtemperatur vorgegeben werden. Symbol TIMER wird im Display angezeigt.

7.2 Manueller Betrieb

Manuelle Vorgabe der Raumtemperatur. Symbol HAND wird im Display angezeigt.

Vorgabe einer Frostschutztemperatur von 7° C. Symbol FROST wird im Display angezeigt. HINWEIS In allen Betriebsarten kann die Raumtemperatur mit den

Tasten verändert werden. Im Timer-Programm wird diese Änderung nur für das aktuelle Zeitprogramm ausgeführt.

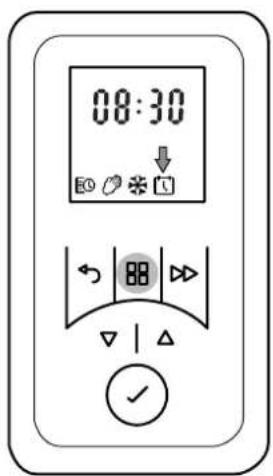

8.1 Einstellen der Uhrzeit und des Datums

Die Steuerung beinhaltet eine Echtzeituhr mit Kalen- derfunktion. Zur Einstellung von Datum und Zeit folgende Schritte ausführen: Taste MENÜ betätigen. Mit Tasten

Symbol DATUM & ZEIT aus- wählen. Symbol blinkt. Taste ENTER betätigen. Stundenanzeige blinkt. Mit Tasten

Stunden und Minuten ein- stellen. Jede festgelegte Stelle mit Taste ENTER bestätigen. Adaptiver Start Gesperrt Audio Verbindung Timer Manuell Frostschutz Uhrzeit/Datum Vorzug WochentagUhrzeitEin/Aus Zurück Menü Vorzug Einstelltasten Taste Enterwww.dimplex.de 1907/D DE-4 H 260E, H 260E eco Deutsch Die Uhrzeit wird gespeichert und die Anzeige dAY blinkt kurzzeitig. Mit Tasten

Tag einstellen. Jede festgelegte Stelle mit Taste ENTER bestäti- gen. Anzeige 1- 12 blinkt kurzzeitig. Mit Tasten

Monat einstellen. Jede festgelegte Stelle mit Taste ENTER bestäti- gen. Anzeige YEAr blinkt kurzzeitig. Mit Tasten

Jahr einstellen. Jede festgelegte Stelle mit Taste ENTER bestäti- gen. Anzeige dSt (Sommerzeit) ON blinkt. Empfehlung: Anzeige ON mit Taste ENTER bestä- tigen. Dies bewirkt eine automatische Zeitanpas- sung Sommer/Winter.

9.1 Standby-Modus (Wartestellung)

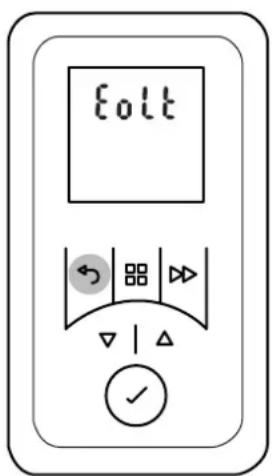

Taste ZURÜCK gedrückt halten bis Anzeige Eolt erscheint. Heizgerät ist im Standby-Modus. Um zum vorherigen Betriebszustand zurückzukeh- ren, Taste ZURÜCK kurz betätigen.

9.2 Heizbetrieb einschalten/ausschalten

Heizbetrieb einschalten

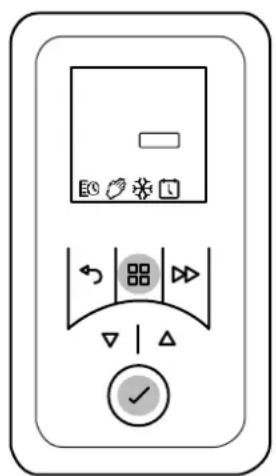

Taste HAUPTMENÜ betätigen. Symbol TIMER blinkt.

gewünschte Betriebsart aus- wählen. Symbol blinkt.

Mit Taste ENTER bestätigen. Heizbetrieb ausschalten

Taste HAUPTMENÜ betätigen. Symbol TIMER blinkt.

Mit Taste ENTER bestätigen. HINWEIS Heizbetrieb Aus bedeutet nicht, dass das Gerät von der Stromversorgung vollständig getrennt ist. Um das Gerät vom Netz zu trennen, bitte Stecker ziehen.

9.3 Timer Wochenprogramm

Der Timer ist werkseitig vorprogrammiert. Vier Zeit- blöcke pro Tag stehen zur Verfügung und diese können für jeden Wochentag individuell angepasst werden. Zum Ändern dieser Profile nachfolgende Schritte durchführen: Taste MENÜ betätigen. Symbol TIMER blinkt. Taste ENTER betätigen. Symbol ON blinkt. Mit Tasten

Anzeige EdIt auswählen. An- zeige EdIt blinkt. Taste ENTER betätigen. Wochentag blinkt. Mit Tasten

Tag auswählen. 1 = Montag 5 = Freitag 2 = Dienstag 6 = Samstag 3 = Mittwoch 7 = Sonntag 4 = Donnerstag Taste ENTER betätigen. P1 (Programm 1) blinkt. Taste ENTER betätigen. Einschaltzeit blinkt. Mit Tasten

Stunden und Minuten ein- stellen. Jede festgelegte Stelle mit Taste ENTER bestätigen.Raumtemperatur blinkt. Mit Tasten

Temperatur einstellen. Taste ENTER betätigen. Ausschaltzeit blinkt. Mit Tasten

Stunden und Minuten ein- stellen. Jede festgelegte Stelle mit Taste ENTER bestätigen. P2 (Programm 2) blinkt. Die Programme P2, P3 und P4 können auf gleiche Weise eingestellt werden. Um die neu eingestellten Programme P1 - P4 auf weitere Tage zu kopieren, Taste VORZUG ge- drückt halten. Anzeige COPY blinkt kurzzeitig. Die eingestellten Tageswerte werden kopiert. Mit Tasten

neuen Wochentag auswäh- len. Wochentag blinkt. Taste ENTER gedrückt halten. Anzeige PStE blinkt kurzzeitig. Die kopierten Tageswerte werden dem neuen Wochentag zugewiesen. Abschließend Taste HAUPTMENÜ betätigen. OFF OFFONDE-5 1907/D www.dimplex.de Deutsch H 260E, H 260E eco

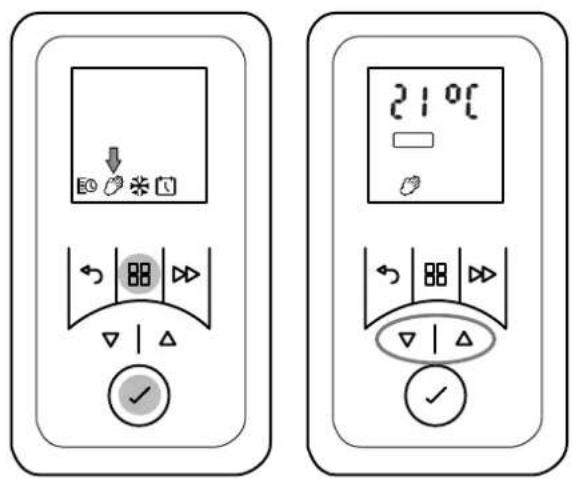

9.4 Manueller Betrieb

HINWEIS Im manuellen Betrieb ist der Timer Wochenprogramm deaktiviert. Die Vorgabe der Raumtemperatur erfolgt manuell. Taste MENÜ betätigen. Symbol TIMER blinkt. Mit Tasten

Symbol HAND auswählen. Symbol HAND blinkt. Taste ENTER betätigen. Bei Bedarf mit Tasten

Raumtemperatur einstellen.

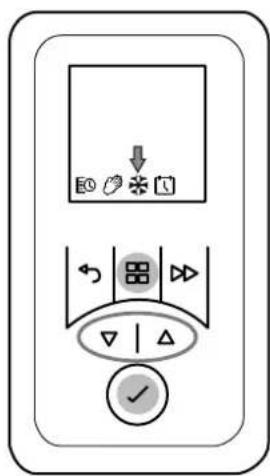

Vorgabe einer Frostschutztemperatur von 7° C. Taste MENÜ betätigen.Symbol TIMER blinkt. Mit Tasten

Symbol FROST auswählen. Symbol FROST blinkt. Taste ENTER betätigen. Anzeige Symbol FROST und Temperatur 7° C. HINWEIS Der voreingestellte Temperaturwert 7° C kann mit den Tasten

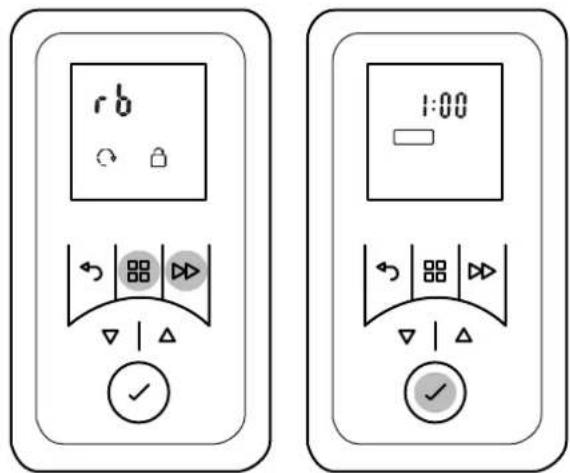

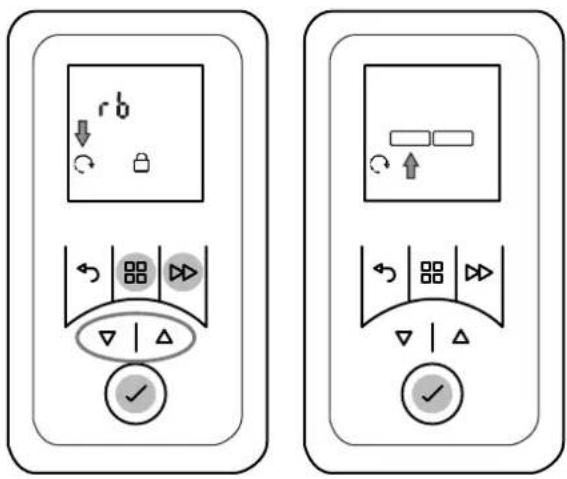

Der Rücklauf-Timer ermöglicht, ein einmaliges, zeitlich begrenztes Heizprogramm auszuführen. Grundeinstellung Taste MENÜ und Taste VORZUG gedrückt halten bis Anzeige rb blinkt. Taste ENTER betätigen. Anzeige ON/OFF blinkt. Mit Tasten

Anzeige ON auswählen. Taste ENTER betätigen. Maximale Rücklaufzeit blinkt. Bei Bedarf mit Tasten

Rücklaufzeit an- passen. Taste ENTER betätigen. Raumtemperatur blinkt. Bei Bedarf Raumtemperatur mit den Tasten

verändern. Mit Taste ENTER bestätigen.

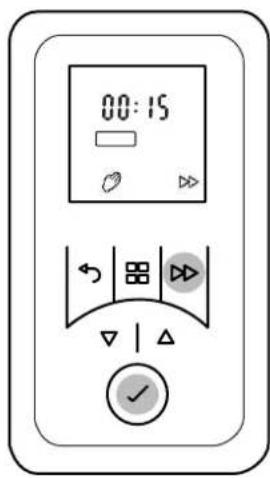

Maximale Rücklaufzeit Taste VORZUG betätigen: 1 mal 2 mal 3 mal 4 mal 30 Min. 00:15 00:20 00:25 00:30 01:00 h (werkseitig) 00:15 00:30 00:45 01:00 01:30 h 00:15 00:30 01:00 01:30 02:00 h 00:30 01:00 01:30 02:00 04:00 h 01:00 02:00 03:00 04:00 06:00 h 01:30 03:00 04:30 06:00 08:00 h 02:00 04:00 06:00 08:00 ONwww.dimplex.de 1907/D DE-6 H 260E, H 260E eco Deutsch Rücklauf-Timer Ein HINWEIS Nicht möglich, wenn Betriebsart TIMER eingestellt ist. Taste VORZUG betätigen. Rücklaufzeit blinkt. Durch mehrfaches Betätigen der Taste Vorzug kann die Rücklaufzeit verändert werden. Taste ENTER betätigen. Rücklauf-Timer = EIN. Rücklauf-Timer Aus Taste VORZUG mehrfach betätigen bis Anzeige OFF blinkt. Taste ENTER betätigen. Rücklauf-Timer = AUS.

HINWEIS Diese Funktion wird nur ausgeführt, wenn Betriebsart TIMER eingestellt ist. Diese Funktion gewährleistet, dass die eingestellte Raumtemperatur exakt zu Beginn der Einschaltzeit er- reicht ist. Beispiel: Im Timermenü ist für 07:00 Uhr eine Soll-Raumtempe- ratur von 22°C vorgegeben.Die aktuelle Raumtempe- ratur beträgt 17° C. Das Heizgerät schaltet entspre- chend frühzeitig ein, damit die vorgegebene Raumtemperatur von 22° C zum Zeitpunkt 07:00 Uhr erreicht wird. Taste MENÜ und Taste VORZUG gedrückt halten bis Anzeige rb blinkt. Mit Tasten

Symbol ADAPTIVER START auswählen. Symbol blinkt. Taste ENTER betätigen. Mit Tasten

ON oder OFF wählen um die Funktion ein- oder auszuschalten.

Tastenfunktionen werden über einen frei wählbaren, vierstelligen Nummerncode gesperrt. HINWEIS Die Funktion des Rücklauf-Timers sowie das Wech- seln zum nächsten Programmpunkt im Timer-Betrieb ist auch bei aktiver Tastensperre möglich.

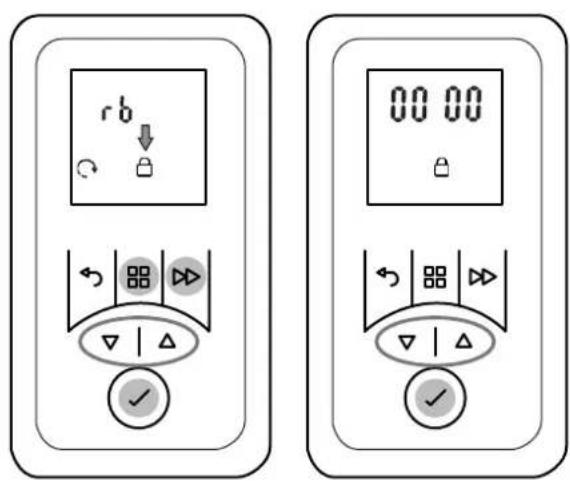

ONOFFDE-7 1907/D www.dimplex.de Deutsch H 260E, H 260E eco Entsperr-Code festlegen Taste MENÜ und Taste VORZUG gedrückt halten bis Anzeige rb blinkt. Mit Tasten

Symbol GESPERRT aus- wählen. Symbol blinkt. Taste ENTER betätigen. Nummer-Anzeige blinkt. Mit Tasten

Nummer für Entsperr-Code festlegen. Jede festgelegte Stelle mit Taste ENTER bestätigen. HINWEIS Sollte der festgelegte Sperr-Code nicht verfügbar sein, kann die Sperre über die Eingabe der Nummer 4115 aufgehoben werden. Tasten entsperren Beliebige Taste betätigen. Vierstelliger Nummern- code 0000 wird angezeigt. Mit Tasten

Nummer für Entsperr-Code eingeben. Jede festgelegte Stelle mit Taste ENTER bestätigen.

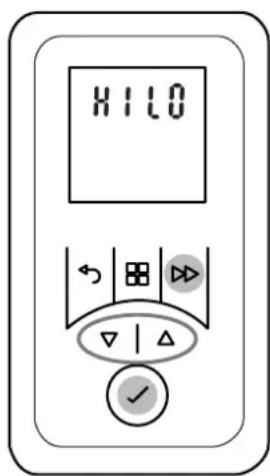

10.2 Wärmeleistung reduzieren, Kaltluftbetrieb

Modell H 260E Die maximale Wärmeleistung von 2 kW kann auf 1 kW reduziert werden. Alternativ kann das Gerät als Kalt- luft-Ventilator betrieben werden. Modell H 260E eco Das Gerät kann alternativ als Kaltluft-Ventilator betrie- ben werden. Taste VORZUG gedrückt halten bis Anzeige HILO erscheint. Mit Tasten

HI oder LO oder FAN aus- wählen. Anzeige bedeutet: HI = Normalbetrieb, volle Lüfterdrehzahl LO = Lüfterdrehzahl reduziert, bei Modell H 260E wird die Wärmeleistung auf 1 kW reduziert, FAN = Kaltluft-Betrieb (ohne Wärmeabgabe). Ausgewählte Einstellung mit ENTER bestätigen.

10.3 Mindest-Raumtemperatur

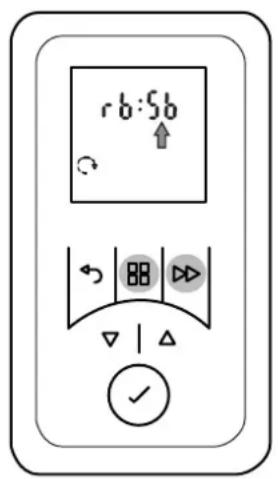

Mit dieser Funktion kann sichergestellt werden, dass beispielsweise im Timer-Betrieb (Wochenprogramm) auch während der OFF-Zeiten eine Mindest-Raumtem- peratur vorgegeben wird. HINWEIS Die Vorgabe gilt auch für die Funktion Rücklauftimer. Frostschutzbetrieb hat Vorrang. Taste MENÜ und Taste VORZUG gedrückt halten bis Anzeige rb blinkt. Taste

betätigen. Das Anzeige Sb blinkt. Taste ENTER betätigen. Das Symbol ON blinkt. Taste ENTER betätigen. Die Mindest-Raumtempe- ratur (werkseitig 16° C) blinkt. Mit Tasten

die Mindest-Raumtempera- tur einstellen und mit ENTER bestätigen. Taste ZURÜCK betätigen um zur Standardanzeige zurückzukehren. ONOFFwww.dimplex.de 1907/D DE-8 H 260E, H 260E eco Deutsch

10.4 Rücksetzen auf Werkseinstellung

Setzt alle durch den Benutzer vorgenommenen Ein- stellungen auf die voreingestellten Werkseinstellungen zurück. Tasten

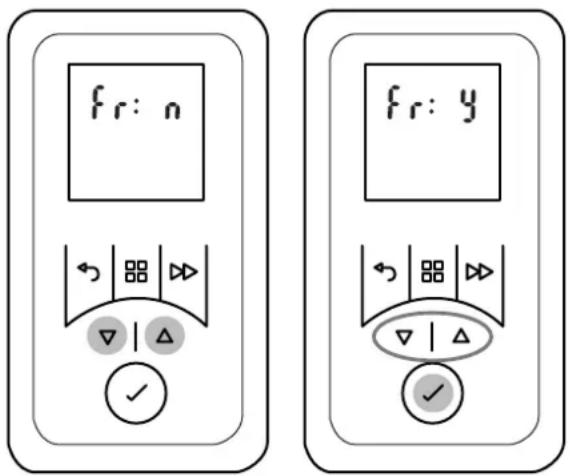

gedrückt halten bis Anzeige Fr n erscheint. Mit Tasten

Anzeige Y auswählen. Sym- bol blinkt. Taste ENTER betätigen. Alle Werte werden auf Werkseinstellung zurückgesetzt. Anzeige Uhrzeit erscheint. Einstellungen Uhrzeit und Datum vornehmen.

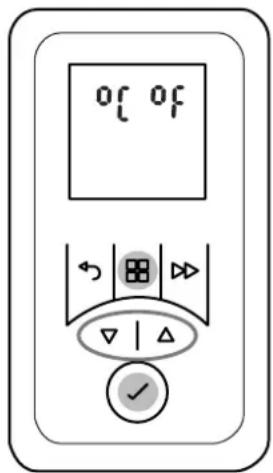

10.5 Temperatur-Einheit

Anzeige wählbar zwischen Grad Celsius und Grad Fahrenheit. Taste MENÜ gedrückt halten bis Anzeige °C blinkt. Mit Tasten

°C oder °F auswählen. Mit Taste ENTER bestätigen. HINWEIS In den meisten europäischen Ländern ist die Tempera- tureinheit ° C gebräuchlich.

Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.

12. Entsorgungshinweis

Das Gerät nicht im allgemeinen Hausmüll ent- sorgen, sondern einer örtlichen Entsorgungs- stelle zuführen.

13. Technische Daten

Glen Dimplex Deutschland GmbH Tel.: [phone] Am Goldenen Feld 18 Fax.: [phone] D - 95326 Kulmbach Email: [e-mail] Gerätetyp H 260E H 260E eco Nennspannung 1/N/PE, 230 V~, 50 Hz Schutzart IP24 Abmessungen (B x H x T) 300 x 405 x 120 mm Gewicht 3,2 kg Wärmeleistung Nennwärmelei- stung

nom 2,0 kW 1,0 kW Mindestwärmelei- stung (Richtwert)

max, C 2,0 kW 1,0 kW Eigenverbrauch Bei Nennwärme- leistung

max 0,0 W 0,0 W Bei Mindestwär- meleistung

min 0,0 W 0,0 W Im Bereitschafts- zustand

0,5 W 0,5 W Regelorgan für Wärmeabgabe Elektronischer Raumtemperaturregler mit Wochenprogramm, adaptive Regelung des Heizbeginns und BetriebszeitbegrenzungEN-1 1907/D www.dimplex.de/en English H 260E, H 260E eco
