Marque	Theben
Modèle	Selekta 170 top2 24V
Type de produit	Horloge programmable astronomique
Tension d'alimentation	12–24 V, 50–60 Hz, +10% / -15% ; 12–24 V DC, +10% / -15%
Consommation propre	0,6 W (éco 0,2 W)
Puissance de commutation max.	16 A (250 V AC, cos φ = 1)
Indice de protection	IP 20
Classe de protection	II (pour TBTF) ; III (pour TBTS)
Température de service	–30 °C à +55 °C
Réserve de marche	10 ans à +20 °C
Montage	Sur rail DIN (EN 60715)
Fonctions principales	Horloge astronomique avec simulation, programmation d'heures de commutation fixes, fonction vacances, code PIN, commutation manuelle/permanente, compteur d'heures de service, gestion par carte mémoire OBELISK top2
Affichage	Écran LCD avec touches ESC, OK, flèches
Type de contacts	Inverseur, μ contact
Nombre de cycles de commutation	50 000 (pour charge ohmique 16 A)
Charge lampe à incandescence/halogène	1000 W (230 V)
Charge tubes fluorescents (ballast électronique)	120 W (230 V)
Mémoire	56 emplacements pour heures de commutation ; carte mémoire OBELISK top2 (accessoire)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter toute charge ou pollution mécanique de la carte mémoire
Sécurité	Montage réservé à un électricien spécialisé ; utiliser uniquement dans des locaux fermés et secs ; ne pas utiliser pour des fonctions de sécurité (portes de secours, protection incendie)
Pièces détachées et réparabilité	Carte mémoire OBELISK top2 (réf. 9070404) disponible comme accessoire ; réparation par le service technique Theben
Informations générales	Fabriqué par Theben AG, Allemagne. Correspond au type 1 BSTU selon CEI/EN 60730-2-7.

FOIRE AUX QUESTIONS - Selekta 170 top2 24V THEBEN

Comment régler l'heure et la date sur l'horloge Selekta 170 top2 ?

Appuyez sur MENU, sélectionnez DAT/HEURE avec les touches flèches et confirmez avec OK. Réglez ensuite l'heure, la date, le format, le jour de la semaine et la règle de passage à l'heure d'été/hiver. Suivez les instructions à l'écran.

Comment programmer un allumage et une extinction automatiques ?

Dans le menu PROGRAMME, choisissez CREER. Sélectionnez le type d'heure de commutation (extinction nocturne ou activation de jour). Réglez l'heure de début, la durée (jusqu'à), et les jours de la semaine. Vous pouvez copier sur d'autres jours. Validez avec OK.

Comment utiliser la fonction astronomique (lever/coucher du soleil) ?

Dans le menu ASTRO, vous pouvez afficher les heures astronomiques, modifier le décalage (jusqu'à ±120 minutes), le mode (marche le soir/arrêt le matin ou inversement) et la position via la sélection d'une ville ou des coordonnées. Assurez-vous que le pays et la ville sont corrects pour des calculs précis.

Comment régler la fonction vacances ?

Allez dans MANUEL puis VAC PROG. Activez-la sur ON, puis définissez la date et l'heure de début et de fin des vacances. Pendant cette période, les horaires programmés sont remplacés par une commutation fixe (marche ou arrêt).

Comment protéger l'appareil par un code PIN ?

Dans le menu OPTIONS, sélectionnez PIN. Choisissez AVEC PIN, puis saisissez un nouveau code à 4 chiffres. Confirmez. En cas d'oubli, contactez le service téléphonique Theben avec le numéro de série.

Comment réinitialiser l'horloge programmable ?

Appuyez simultanément sur les quatre touches (ESC, OK, et les deux flèches) pour accéder à la réinitialisation. Vous pouvez choisir de conserver ou d'effacer les programmes.

Comment utiliser la carte mémoire OBELISK top2 ?

Insérez la carte (accessoire) dans l'appareil. Dans le menu OBELISK, vous pouvez copier les réglages de l'horloge vers la carte ou vice versa, ou activer les programmes stockés sur la carte. Retirez la carte après utilisation pour retrouver les programmes internes.

Que faire en cas de dysfonctionnement ou d'oubli du code PIN ?

Contactez le service téléphonique Theben au [phone] ou par email à [e-mail]. Ayez le numéro de série de l'appareil à portée de main.

Comment effectuer une commutation manuelle ou permanente ?

Dans l'affichage automatique, appuyez brièvement sur les deux touches flèches en même temps pour inverser l'état du canal jusqu'à la prochaine commutation programmée. Appuyez 2 secondes pour activer une commutation permanente (ON ou OFF). Pour déverrouiller, appuyez à nouveau brièvement.

Quelles sont les précautions de sécurité lors du montage ?

Seul un électricien spécialisé peut monter l'appareil. Coupez la tension, protégez les pièces sous tension, vérifiez l'absence de tension, mettez à la terre et court-circuitez. Montez sur un rail DIN dans un local fermé et sec. Ne pas utiliser pour des dispositifs de sécurité.

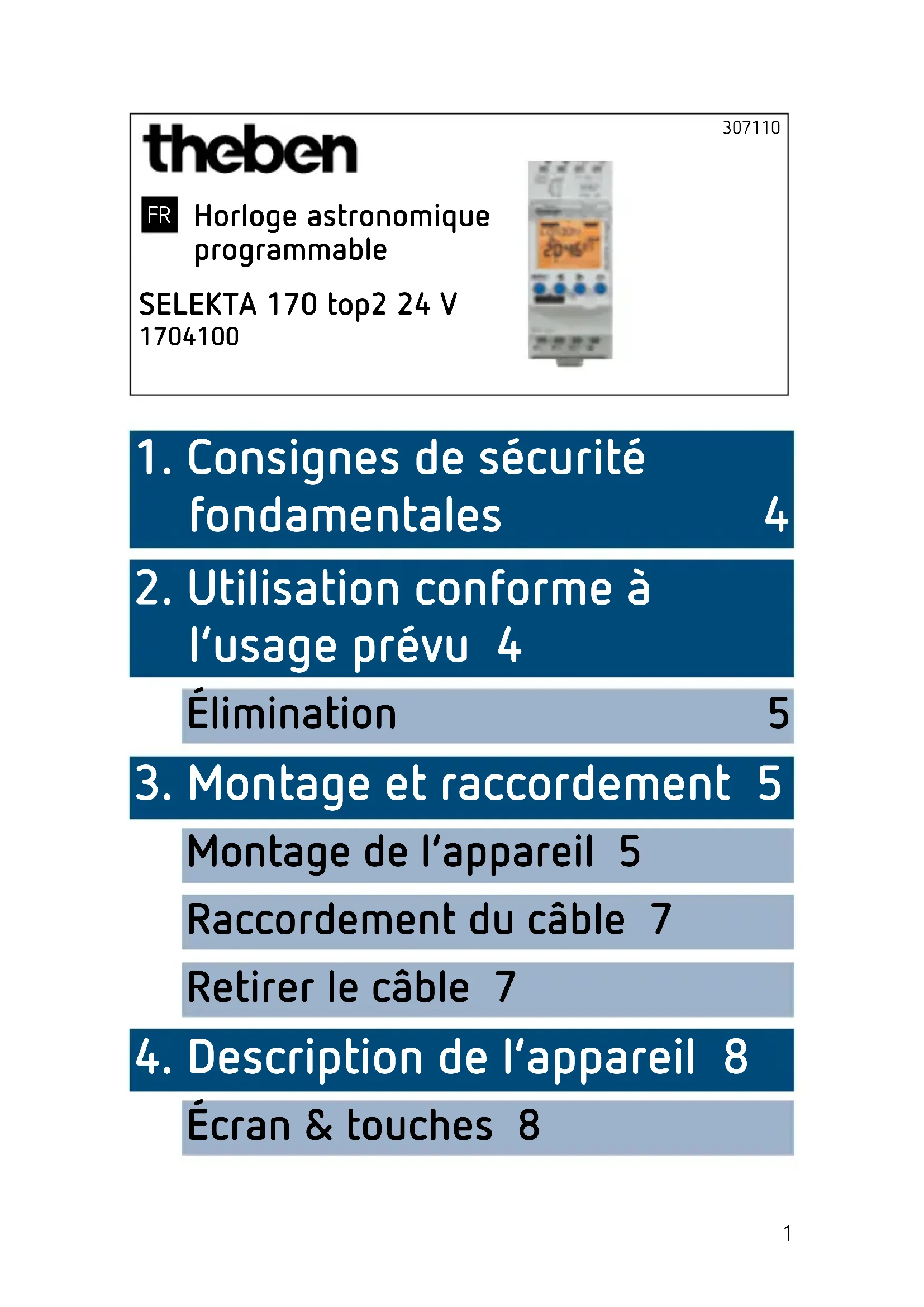

MODE D'EMPLOI Selekta 170 top2 24V THEBEN

1. Consignes de sécurité fondamentales 4
2. Utilisation conforme à l'usage prévu 4. Élimination 5.
3. Montage et raccordement 5 Montage de l'appareil 5 Raccordement du câble 7 Retirer le câble 7
4. Description de l'appareil 8 Écran & touches 8

Principe de fonctionnement 9

Aperçu du menu 10

Première mise en service 11

5. Réglage et fonctions 12

Menu ASTRO 12

Modifier l'heure astronomique / la position 14

Réglage de la fonction de décalage 15

Programmation d'une heure de commutation fixe 16

Réglage de l'heure d'été / d'hiver 17

Durée de la commutation MARCHE / ARRÊT 18

Régler la fonction vacances 19

Activation du code PIN 20

Régler la commutation manuelle ou permanente 20

Compteur d'heures de service 21

Utilisation de la carte mémoire OBELISK top2 22

Réinitialisation de l'horloge programmable 23

1. Caractéristiques techniques 24
2. Contact 25

Avertissement

Danger de mort, risque d'électrocution ou d'incendie!

Seul un électricien spécialisé est habilité à procéder au montage!

• L'appareil est prévu pour le montage sur rails DIN (selon EN 60715)
• La réserve de marche (10 ans) diminue lorsque la carte mémoire est branchée (en fonctionnement sur piles)
• Correspond au type 1 BSTU selon CEI/EN 60730-2-7 Carte mémoire OBELISK top2 : éviter une charge ou une pollution mécanique lors du stockage / transport

2. Utilisation conforme à l'usage prévu

• L'horloge astronomique programmable est utilisée par ex. pour les installations d'éclairage (rue, escaliers extérieurs, vitrines, entrées, etc.)
• Utilisation uniquement dans des locaux fermés et secs Ne pas utiliser à titre de protection, comme p. ex. les portes de secours, les dispositifs de protection contre les incendies etc.

Élimination

Procéder à l'élimination de l'appareil conformément aux directives de protection de l'environnement

3. Montage et raccordement

Danger de mort, risque d'électrocution ou d'incendie!

Seul un électricien spécialisé est habilité à procéder au montage!

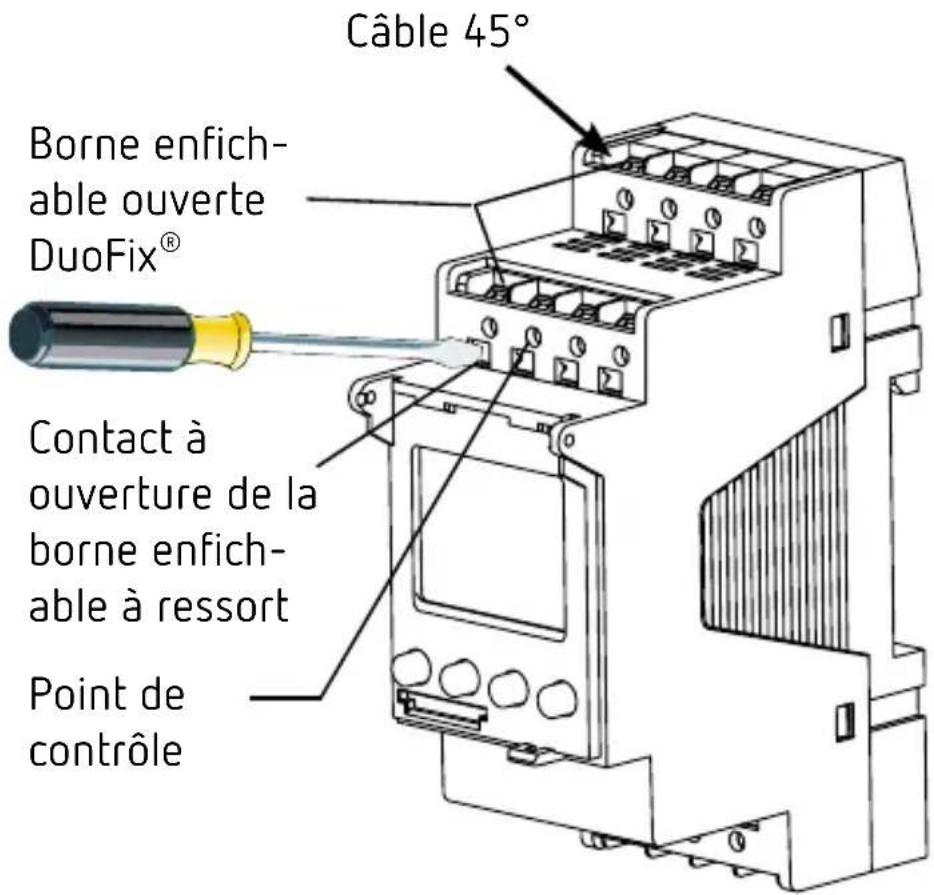

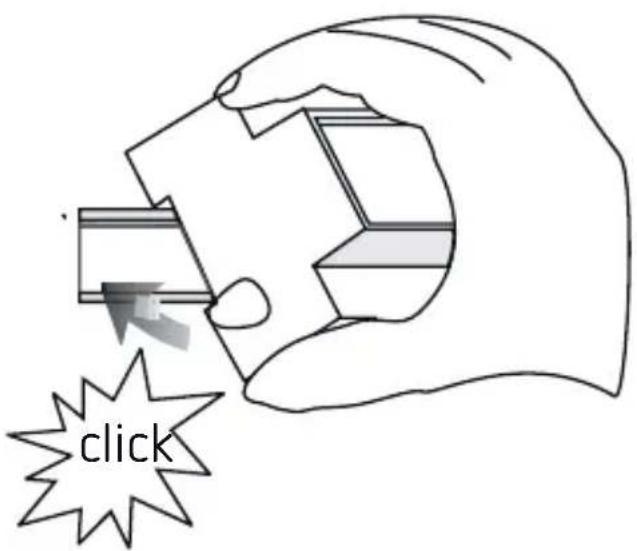

Montage de l'appareil

click

Câble 45° Borne enfich- able ouverte DuoFix® Contact à ouverture de la borne enfich- able à ressort Point de contrôle

Monter sur les rails DIN (selon EN 60715) ▶ Couper la tension ▶ Recouvrir ou protéger les pièces sous tension situées à proximité ▶ Protéger contre toute remise en marche ▶ Vérifier l'absence de tension ▶ Mettre à la terre et court-circuiter

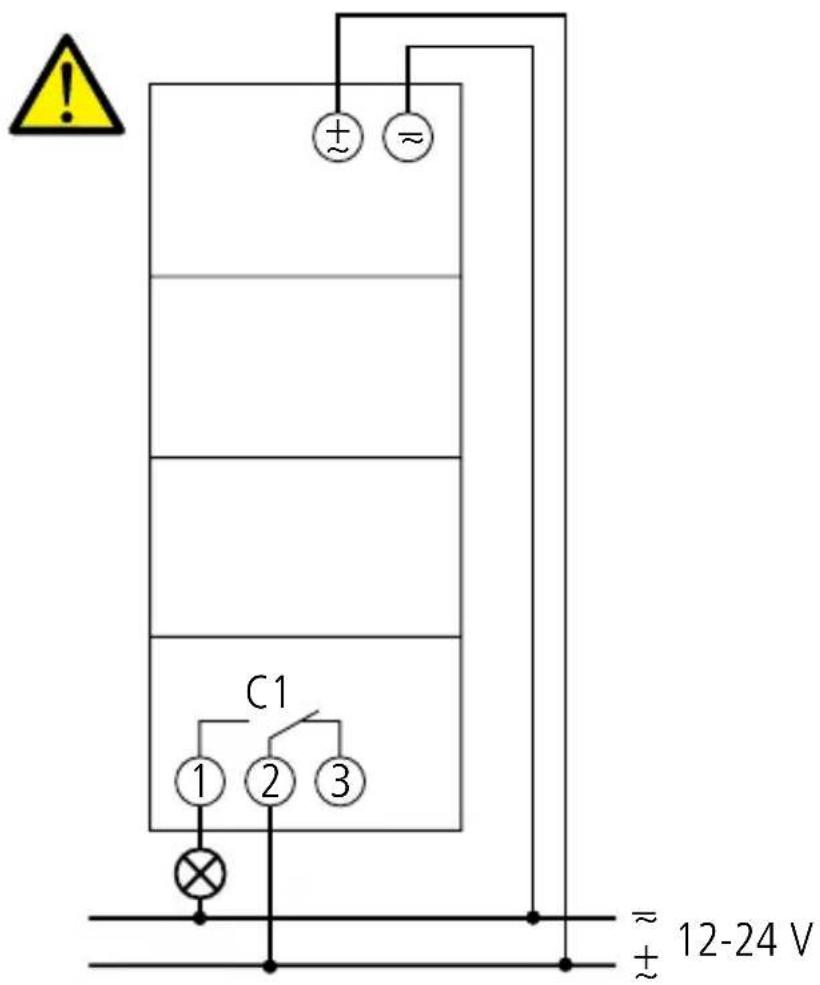

Raccordement du câble

C1 1 2 3 ≈ ± 12-24 V

▶ Isoler le câble sur 8 mm (max. 9)

Insérer le câble à 45° dans la borne enfichable ouverte DuoFix® (2 câbles possibles par position de borne)

▶ Uniquement pour les fils flexibles : Pour ouvrir la borne enfichable DuoFix®, pousser le tournevis vers le bas

Retirer le câble

Pousser le contact à ouverture de la borne enfichable à ressort vers le bas à l'aide du tournevis

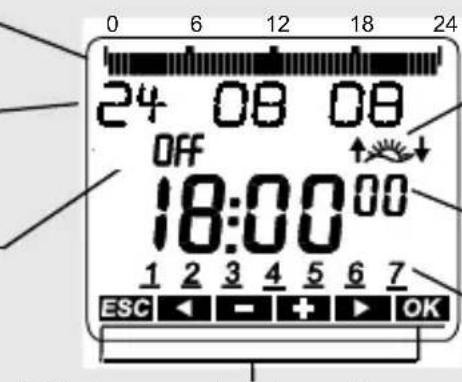

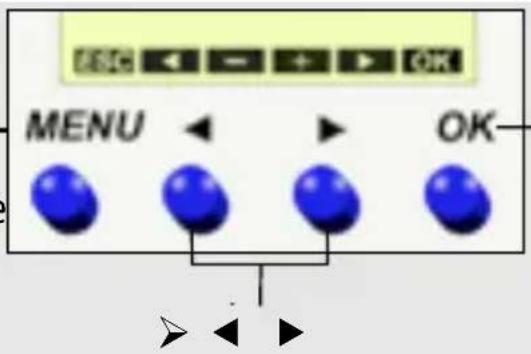

Écran & touches

Heures de marche prog.

Affichage de la date

État du canal

ON = activé

OFF = désactivé

0 6 12 18 24 24 08 08 OFF ↑↓ 18:00 00 1 2 3 4 5 6 7 ESC OK

-Affichage du lever / coucher du soleil

Affichage de l'heure Jours de la

Affichage des touches actives avec les fonctions correspondantes.

semaine de 1 à 7

• Activer l'affichage
• Ouvrir le menu
• Annuler le menu
• ESC (quitter le menu)

Les options possibles sont affichées

• Enregistrer la sélection
• Confirmer la sélection

Principe de fonctionnement

1. Lire les lignes de texte Un texte / symbole symbolise une question

1. Prendre une décision

Confirmation

Appuyer sur OK

Modifier / Changer

Appuyer sur

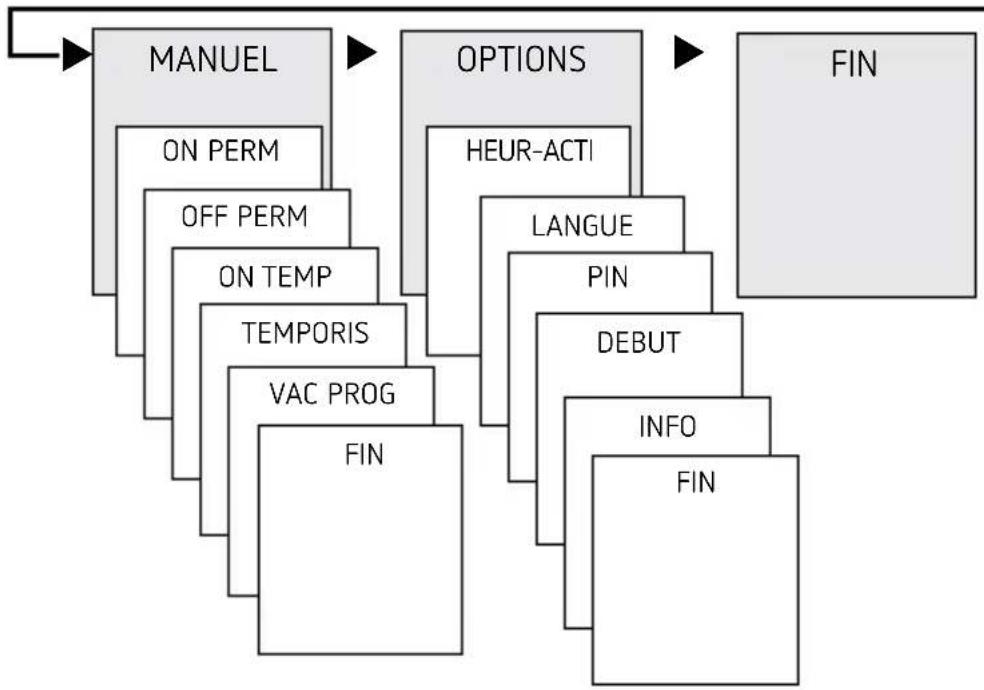

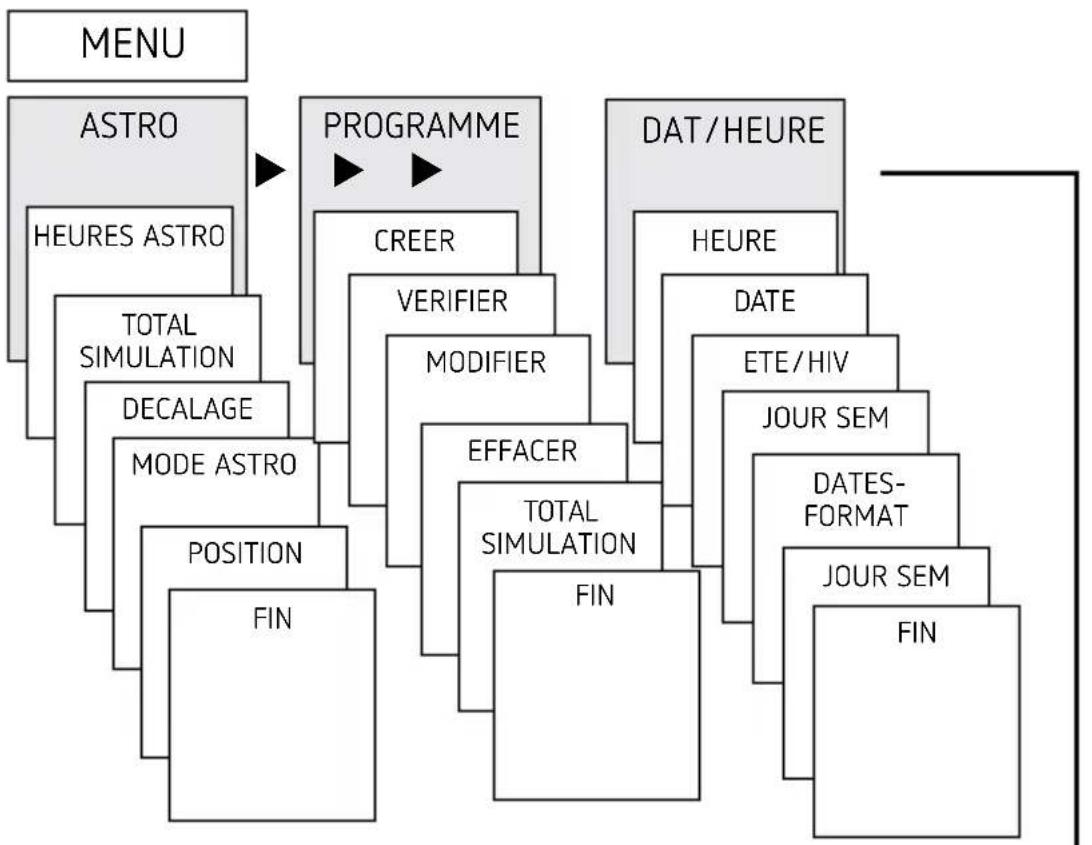

Aperçu du menu

Coordonnees

ESPANA

BERLIN

ANNEE

ESTONIA

FRANCE

GREAT BRITAIN

BREMEN

DRESDEN DUESSELDORF

MOIS

JOUR JOUR SEM

HEUR

MINUTE

ETE/HIV EUROPA

28 02 14 ON

9:40 ^46

Régler la langue, le pays, la ville, la date, l'heure et la règle pour le passage à l'heure d'été / hiver (ÉTÉ-HIV). Appuyer sur une touche quelconque et suivre les instructions affichées à l'écran (voir figure).

Menu ASTRO

Le menu ASTRO permet d'afficher ou de modifier les heures astronomiques, la situation globale, le décalage, le mode astro, ainsi que la position (coordonnées).

• Heures astronomiques Représentation des heures astronomiques (y compris du décalage) pour la journée actuelle - Simulation totale Représentation du comportement de commutation avec une date de début au choix (le programme vacances n'est pas représenté) • Décalage

Grâce au décalage (valeur de correction), les heures astronomiques calculées peuvent être décalées de +/- 120 minutes. Ainsi, il est possible d'adapter l'heure d'activation / de désactivation astronomique aux spécificités locales (par ex. montagnes, bâtiments élevés, etc.) ou aux souhaits personnels.

- Mode astro

- Marche le soir, arrêt le matin : activé au coucher du soleil, désactivé au lever du soleil (exemple : éclairage urbain)

- Arrêt le soir, marche le matin : désactivé au coucher du soleil, activé au lever du soleil (exemple : terrarium)

- Astro inactif : les heures astronomiques n'agissent pas (fonction d'horloge programmable « Heure de commutation fixe » uniquement)

- Position

- réglage du lieu via la sélection d'une ville ou les coordonnées (longitude / latitude, fuseau horaire). La carte mémoire OBELISK top2 permet d'ajouter jusqu'à 10 autres villes (= favoris).

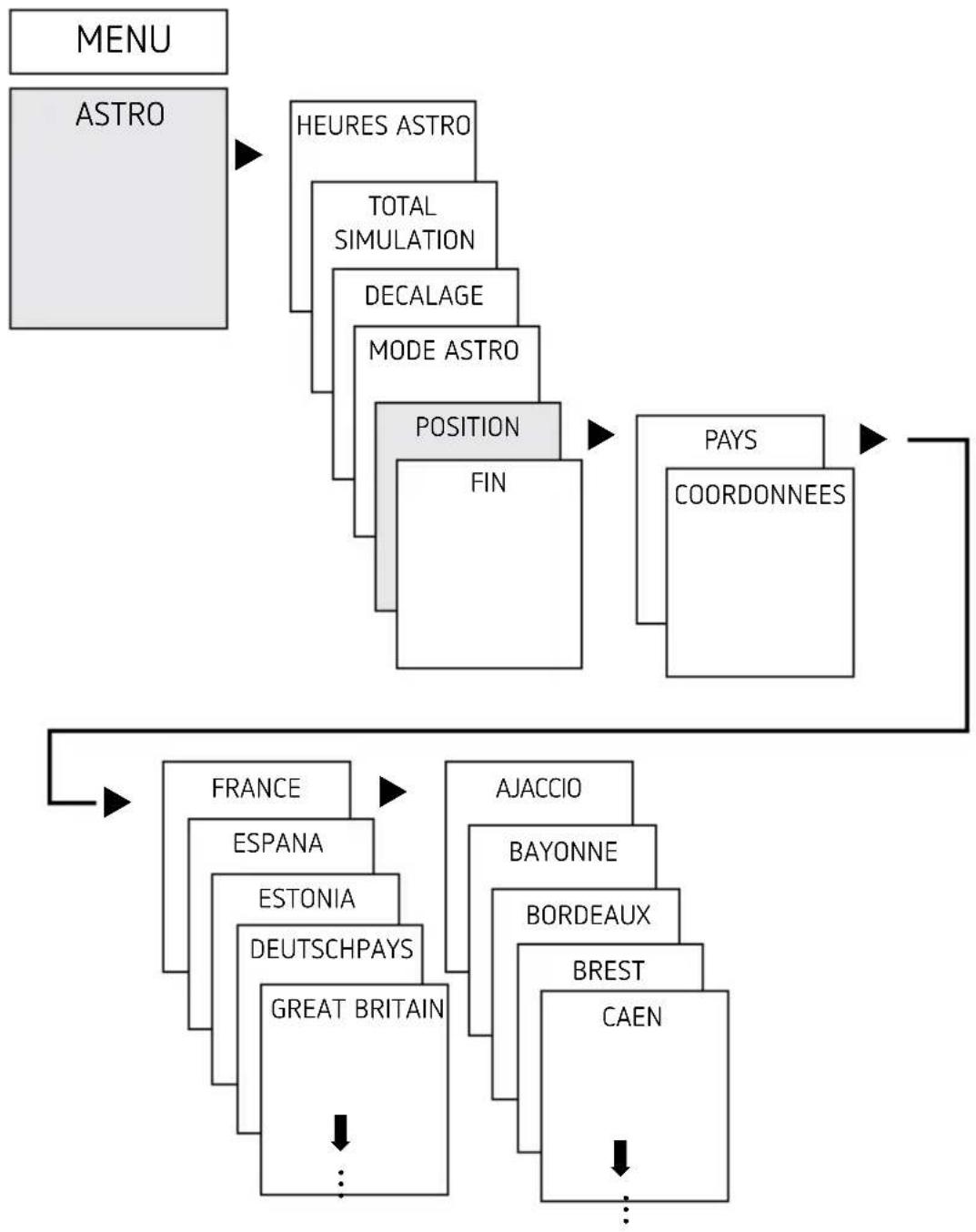

Modifier l'heure astronomique / la position

Saisir par ex. un autre pays, une autre ville

Appuyer sur MENU (voir figure).

Réglage de la fonction de décalage

Appuyer sur MENU ▶ Sélectionner ASTRO, confirmer avec OK ▶ Sélectionner DÉCALAGE, confirmer avec OK ▶ Sélectionner DÉCALAGE LE MATIN ou DÉCALAGE LE SOIR, confirmer avec OK ▶ Régler l'heure, confirmer avec OK

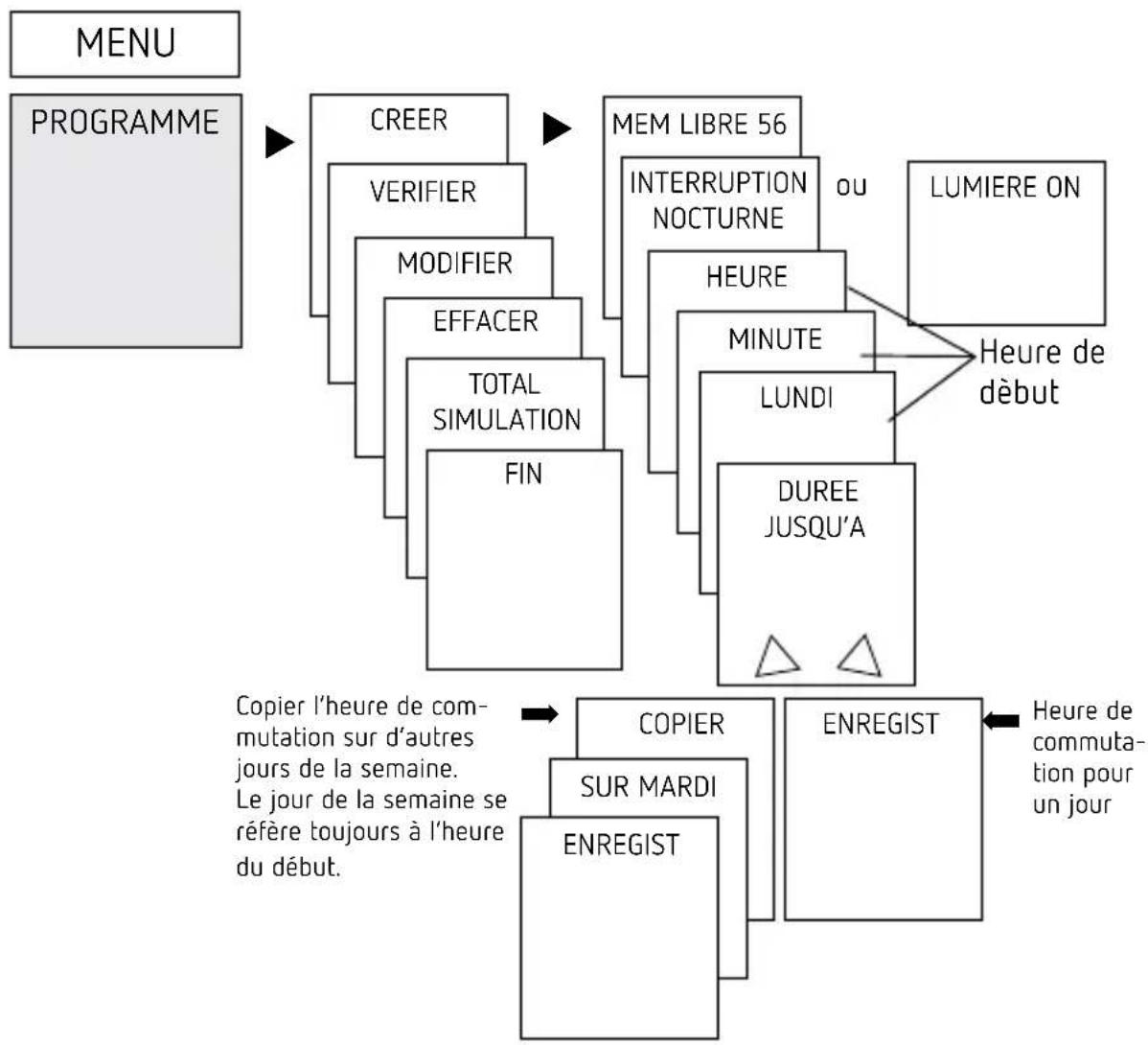

Programmation d'une heure de commutation fixe

Une heure de commutation se compose toujours d'une heure de début et d'une heure de fin (DURÉE JUSQU'À). Par ex. extinction nocturne le lundi 23:00 – 05:00

56 emplacements de mémoire libres sont disponibles

Appuyer sur MENU

▶ Sélectionner PROGRAMME, confirmer avec OK

▶ Sélectionner NOUVEAU, confirmer avec OK

▶ Sélectionner EXTINCTION DE NUIT ou ACTIVATION DE JOUR, confirmer avec OK

▶ Régler les heures de commutation souhaitées (heures, minutes, jour), confirmer avec OK

▶ Sélectionner COPIER ou MÉMORISER

▶ Appuyer sur ▶ pour mémoriser, confirmer avec OK

Appuyer sur OK pour copier

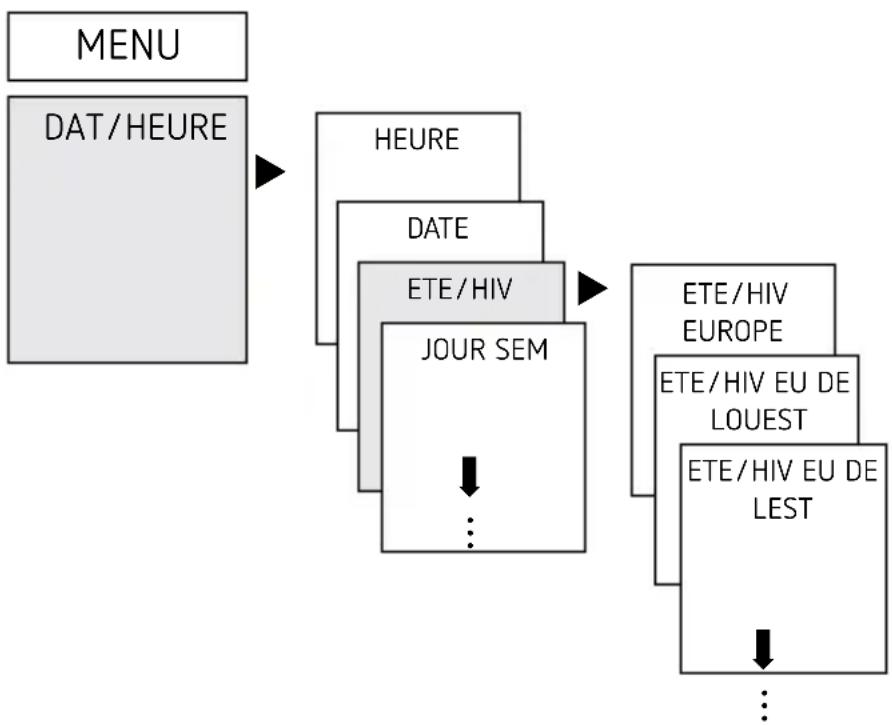

Réglage de l'heure d'été / d'hiver

Appuyer sur MENU ▶ Sélectionner HEURE / DATE, confirmer avec OK ▶ Sélectionner ÉTÉ-HIV, confirmer avec OK ▶ Sélectionner la région souhaitée pour l'heure ÉTÉ-HIV, confirmer avec OK

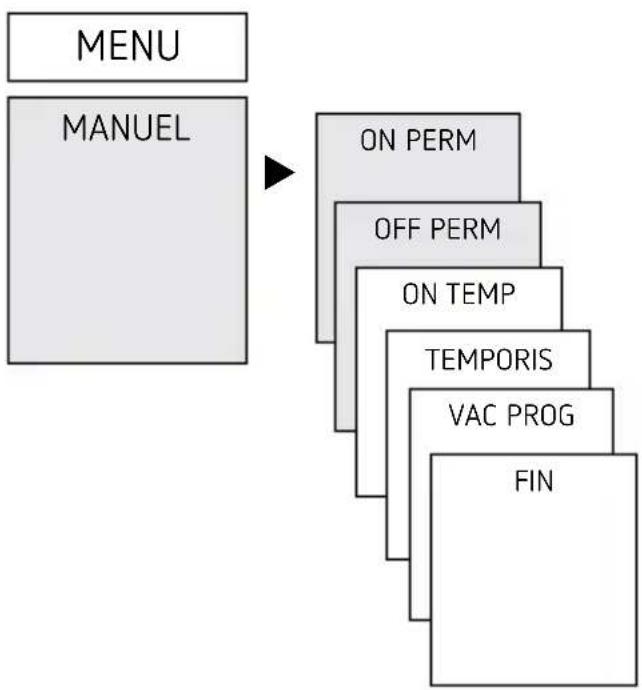

Durée de la commutation MARCHE / arrêt

Appuyer sur MENU ▶ Sélectionner MANUEL, confirmer avec OK ▶ Sélectionner DURÉE MARCHE ou DURÉE ARRÊT, confirmer avec OK

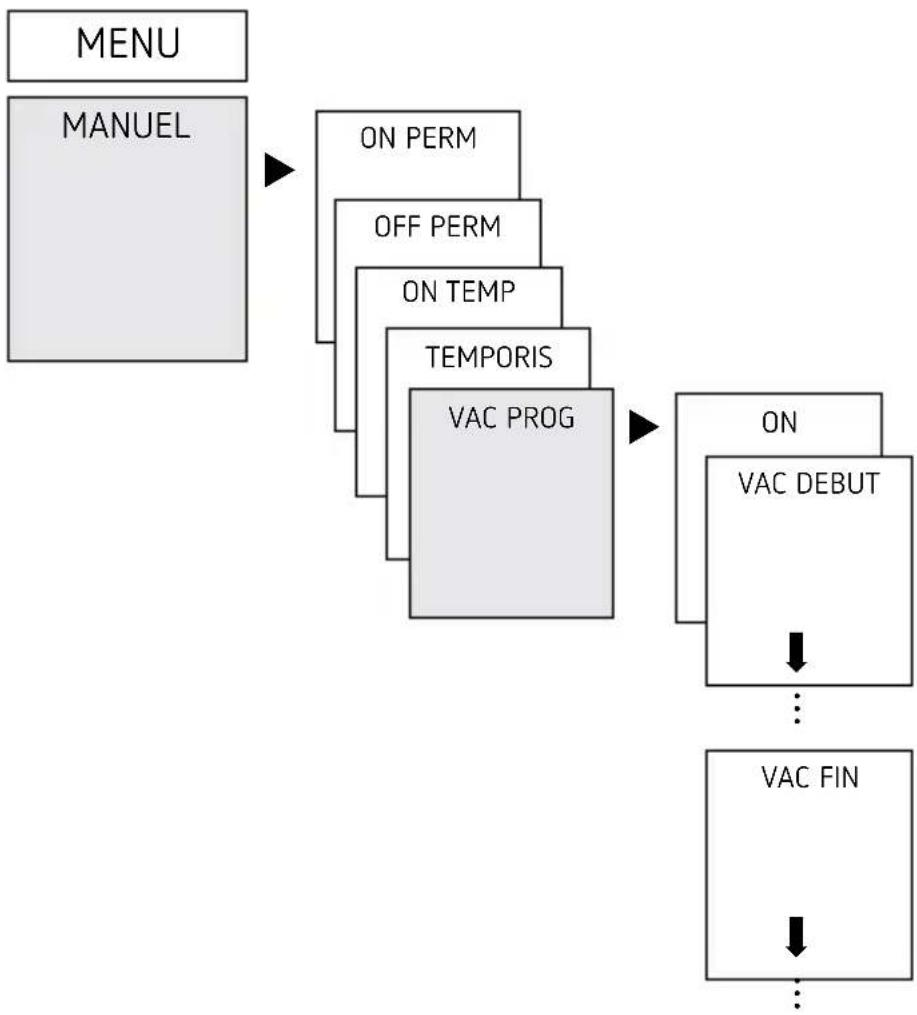

Régler la fonction vacances

Appuyer sur MENU ▶ Sélectionner MANUEL, confirmer avec OK ▶ Sélectionner VAC PROG, confirmer avec OK ▶ Sélectionner ON, confirmer avec OK ▶ Sélectionner VAC DÉBUT, confirmer avec OK ▶ Saisir l'ANNÉE, le MOIS, le JOUR, l'HEURE, confirmer avec OK ▶ Sélectionner VAC FIN, confirmer avec OK ▶ Saisir l'ANNÉE, le MOIS, le JOUR, l'HEURE, confirmer avec OK

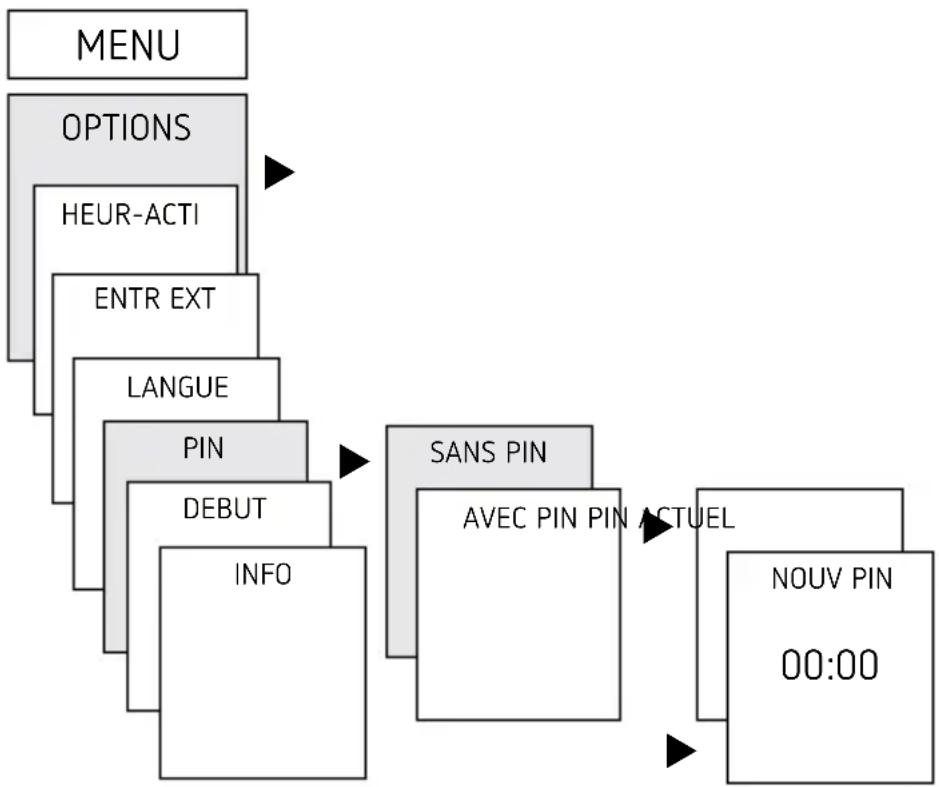

Activation du code PIN

Le code PIN se règle via le menu dans OPTIONS.

En cas d'oubli du code PIN, contacter le service téléphonique de Theben. Préparer le numéro de série.

Régler la commutation manuelle ou permanente

La commutation manuelle ou permanente peut être réglée dans le menu MANUEL ou (dans l'affichage automatique) par une combinaison de touches (voir figure).

- Commutation manuelle : Inversion de l'état du canal jusqu'à la prochaine commutation automatique ou programmée.

- Commutation permanente :

Tant qu'une commutation permanente (marche ou arrêt) est activée, les horaires de commutation programmés ne sont pas appliqués.

Appuyer brièvement sur les deux touches en même temps

Activation de la commutation permanente

Appuyer 2 secondes sur les deux touches en même temps

Déverrouillage de la commutation manuelle / permanente

Appuyer sur les deux touches en même temps

Compteur d'heures de service

Les heures de service du canal (relais) sont affichées et supprimées dans le menu OPTIONS. Si les heures de service dépassent la valeur réglée dans le menu Service, cette information est indiquée dans le menu SERVICE.

Exemple : remplacement du dispositif lumineux après 5 000 h.

➢ Effacer les heures de service ou augmenter la valeur réglée dans Service (par ex. à 10 000 h).

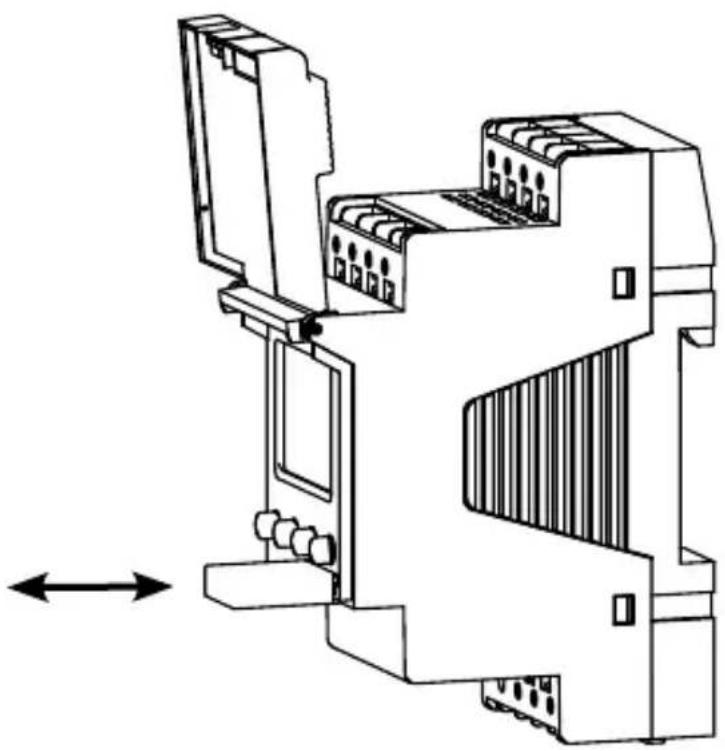

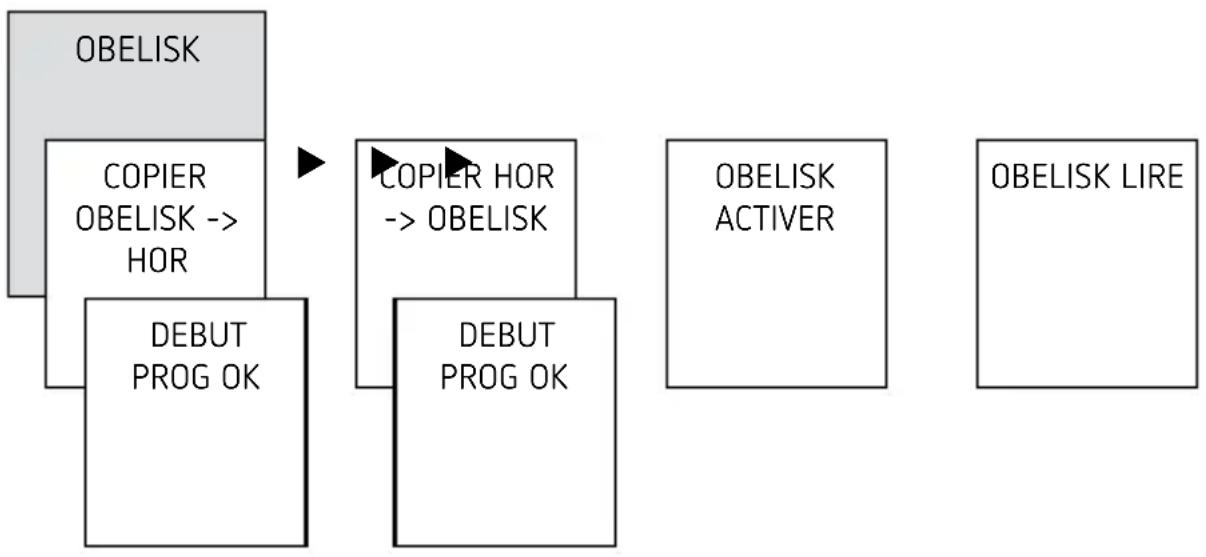

Utilisation de la carte mémoire OBELISK TOP2

La carte mémoire OBELISK top2 n'est pas incluse dans le contenu de livraison de l'appareil, mais peut être commandée comme accessoire (Nr. 9070404).

Toutes les fonctions peuvent également être réglées sur le PC via le logiciel OBELISK et transmises à l'appareil à l'aide de la carte mémoire.

Insérer la carte mémoire dans l'horloge programmable - Importer / exporter les heures de commutation et les réglages d'appareil mémorisés dans l'horloge programmable ou démarrer le programme Obelisk. Retirer la carte mémoire OBELISK top2 après la copie, etc. Éviter une charge ou une pollution mécanique lors d'un stockage / transport.

Copier le programme de commutation et au choix tous les réglages de l'horloge programmable (par ex. format de l'heure, etc.) de la carte mémoire sur l'horloge programmable.

Copie HEURE → obelisk

Copier tous les programmes de commutation et réglages de l'horloge programmable à la carte mémoire.

Démarrage du programme obelisk

Reprend tous les horaires de commutation, qui ont été programmés sur la carte mémoire.

Dès que la carte mémoire a été retirée, les horaires de commutations de l'horloge programmable sont à nouveau actifs.

Réinitialisation de l'horloge programmable

Appuyer sur les 4 touches en même temps. → Vous pouvez maintenant choisir entre PROGRAMMES GARDER et PROGRAMMES EFFACER.

6. Caractéristiques techniques

Tension de service: 12–24 V, 50–60 Hz, +10 % /-15 %, 12–24 V DC, +10 % /-15 %
Consommation propre: 0,6 W
Éco 0,2 W
Puissance de commutation max. 16 A (a 250 V AC, cos φ = 1)
Puissance de commutation 2 A (a 250 V AC, cos φ = 0,6)
Puissance de commutation min. 10 mA/230 V AC100 mA/24 V AC/DC
Période de commutation minimale 1 min
Indice de protection IP 20 selon EN 60529
Classe de protection II selon EN 60730-1	en cas demontage conforme pour alimentation avec TBTF et/ou unecommutation du réseau
Classe de protection III pour une alimentation avecTBTS et une commutation deTBTS
Température de service –30 °C ... +55 °C
Réserve de marche	10 ans à +20 °C
Tension assignée de tenue aux chocs	4 kV
Degré de pollution	2
Contakt	inverseur, μ contact
Nombre max. de cycles de commutationpour une charge ohmique de 16 A	50 000
Lampe à incandescence (230 V)	1000 W
Charge de lampe halogène (230 V)	1000 W
Tubes fluorescents (ballast à faiblespertes):non compensés (230 V)compensés en série (230 V)compensées en parallèle (230 V)	1000 VA1000 VA80 W (12 μF)
Tubes fluorescents (ballast électronique)(230 V)	120 W

Tubes fluorescents compacts (ballast électronique) (230 V)	30 W
Correspond au type 1 BSTU selon CEI/EN 60730-2-7 ou CEI/EN 60730-1
La commutation n’importe quel conducteur externe est autorisée
La commutation de TBTS et du réseau est possible sur les appareils

7. Contact

Hohenbergstr. 32

D-72401 Haigerloch

ALLEMAGNE

Tel. [phone]

Fax [phone]

Service téléphonique

Tel. [phone]

[e-mail]

Adresses, numéros de téléphone, etc.

www.theben.de
