Type de produit	Commutateur horaire numérique
Alimentation	230 V AC
Capacité de commutation	16 A
Nombre de programmes	20 programmes
Précision de l'heure	± 1 minute par mois
Fonctionnalités supplémentaires	Fonction de vacances, mode aléatoire
Dimensions	Dimensions standard pour montage sur rail DIN
Utilisation	Idéal pour le contrôle des éclairages, des appareils électroménagers, etc.
Maintenance	Vérifier régulièrement le fonctionnement et l'état des connexions
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Garantie	2 ans

FOIRE AUX QUESTIONS - TR 622 top3 THEBEN

Comment réinitialiser le commutateur horaire numérique THEBEN TR 622 top3 ?

Pour réinitialiser le commutateur, maintenez enfoncé le bouton 'Reset' situé sur le côté de l'appareil pendant environ 5 secondes jusqu'à ce que l'affichage clignote.

Pourquoi le commutateur horaire ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le fusible n'est pas grillé. Assurez-vous également que l'interrupteur principal est en position 'ON'.

Comment programmer un horaire sur le THEBEN TR 622 top3 ?

Pour programmer un horaire, appuyez sur le bouton 'Prog' et utilisez les flèches pour sélectionner le jour et l'heure souhaités. Appuyez sur 'OK' pour enregistrer les paramètres.

Que faire si l'heure affichée est incorrecte ?

Vérifiez que le fuseau horaire est correctement réglé. Vous pouvez ajuster l'heure manuellement en accédant au menu de configuration et en utilisant les boutons de navigation.

Puis-je programmer plusieurs horaires sur le THEBEN TR 622 top3 ?

Oui, le THEBEN TR 622 top3 permet de programmer jusqu'à 20 horaires différents pour chaque jour de la semaine.

Comment changer le fuseau horaire sur le commutateur horaire ?

Accédez au menu de configuration, sélectionnez 'Fuseau horaire' et utilisez les flèches pour choisir le fuseau horaire approprié. Validez votre choix en appuyant sur 'OK'.

Le commutateur fonctionne-t-il avec des appareils à haute puissance ?

Le THEBEN TR 622 top3 est conçu pour gérer des appareils jusqu'à 16 A. Assurez-vous que la charge connectée ne dépasse pas cette limite.

Comment savoir si le programme est actif ?

L'indicateur LED sur le commutateur clignotera lorsque le programme est actif. Vous pouvez également vérifier l'affichage pour voir l'état actuel.

Le commutateur peut-il être utilisé à l'extérieur ?

Non, le THEBEN TR 622 top3 est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité ou à des conditions climatiques extrêmes.

Comment mettre à jour le firmware du THEBEN TR 622 top3 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site Web de THEBEN et suivez les instructions fournies dans le manuel d'utilisation.

MODE D'EMPLOI TR 622 top3 THEBEN

1. Consignes de sécurité fondamentales 4
2. Usage conforme 5 Élimination 5
3. Montage et raccordement 6 Montage de l'horloge programmable 6 Montage de l'horloge programmable 6

Raccordement du câble 9

Retrait du câble 9

1. Description de l'appareil 10

Écran & touches 10

Principe de fonctionnement 11

Aperçu du guidage par menu 12

Première mise en service 13

5. Réglages et fonctions 14

Programmation de l'horaire de commutation 14

Modification de l'horaire de commutation 16

Suppression de l'horaire de commutation 18

Programmation de l'impulsion 20

Programmation du cycle 22

Réglage de la fonction spéciale 25

Réglage de la fonction vacances 27

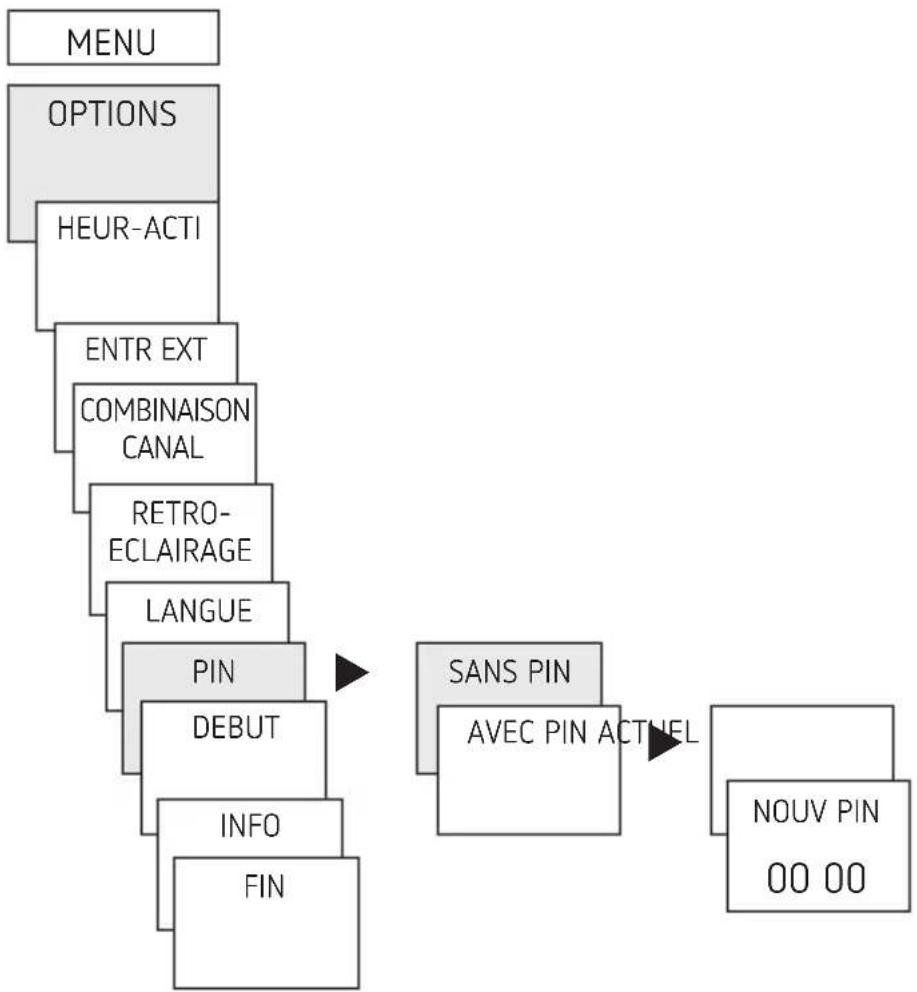

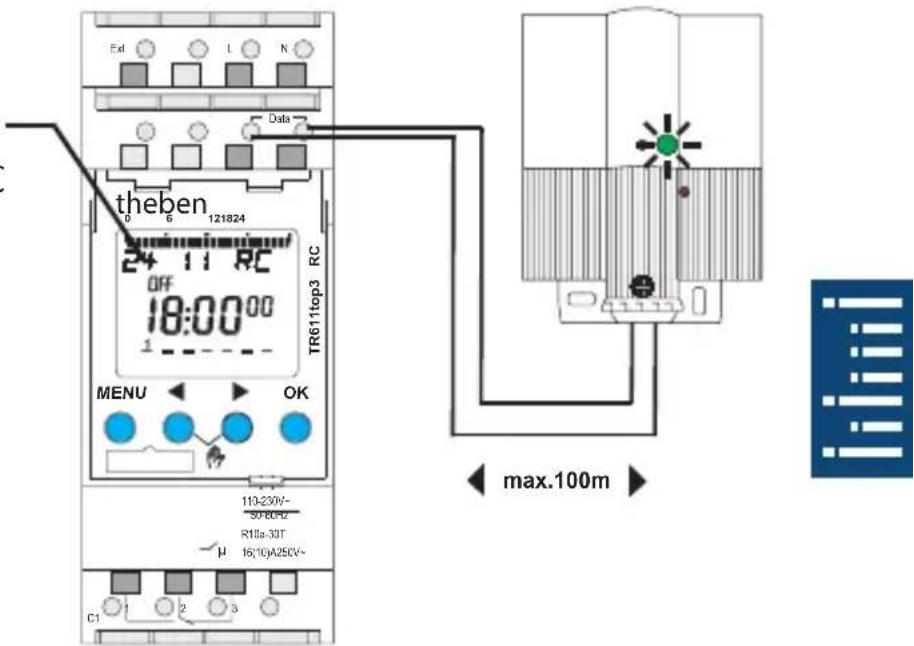

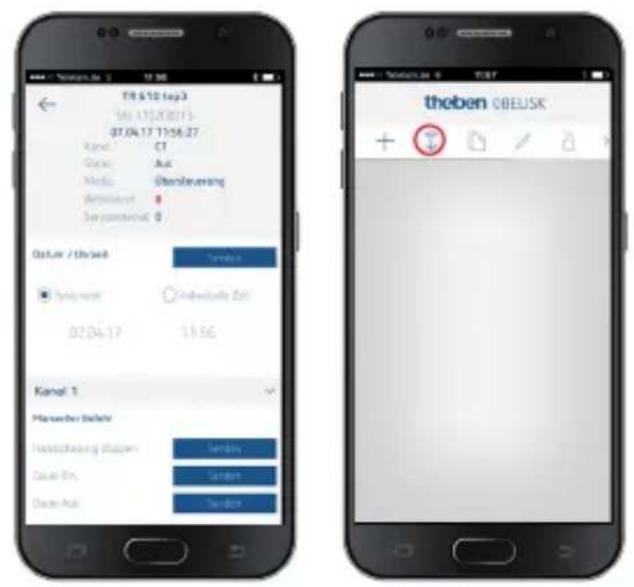

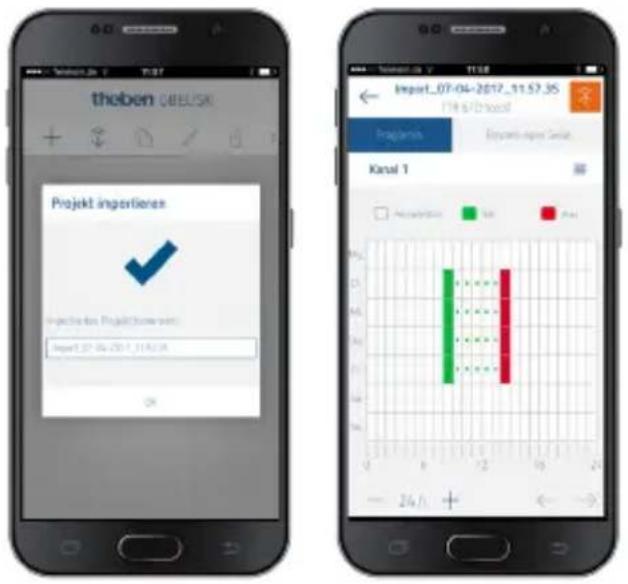

Activation du code PIN 28 Réception du signal temporel avec l'antenne top3 RC appropriée (pour TR 611 top3 RC uniquement) 29 Réglage de la commutation manuelle ou permanente 31 Réglage de l'entrée externe 32 Réglage du verrouillage de canaux (pour TR 622 top3 uniquement) 33 Combinaison de canaux 34 Compteur d'heures de fonctionnement 35 Utilisation de Bluetooth OBE-LISK top3 35 Connexion de l'horloge programmable, de Bluetooth OBE-

LISK TOP3 et du smartphone

(avec l'application) 37

Réinitialisation de l'horloge

programmable 39

Avertissement

Danger de mort, risque d'électrocution ou d'incendie !

Seul un électricien spécialisé est habilité à procéder au montage !

L'appareil est prévu pour le montage sur rails DIN (selon EN 60715)

Correspond au type 1 STU selon la norme CEI/

EN 60730-2-7

L'autonomie (10 ans) se réduit en cas de branchement de Bluetooth OBELISK top3 (en fonctionnement sur piles)

Logiciel : classe A

2. Usage conforme

Horloge numérique programmable avec programme hebdomadaire, programme annuel

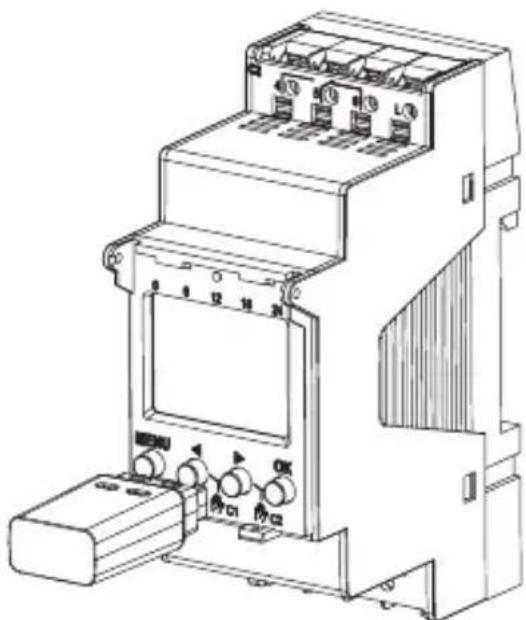

Interface pour Bluetooth OBELISK top3 (application)

Horloge programmable à 2 canaux (6220130)

L'horloge programmable peut être utilisée pour

l'éclairage, la ventilation, le rinçage, etc.

Utilisation uniquement dans des locaux fermés et secs

Ne pas utiliser à titre de protection, comme par ex. les portes de secours, les dispositifs de protection contre les incendies etc.

Élimination

Procéder à l'élimination de l'appareil conformément aux directives de protection de l'environnement

Avertissement

Danger de mort, risque d'électrocution ou d'incendie !

Seul un électricien spécialisé est habilité à procéder au montage !

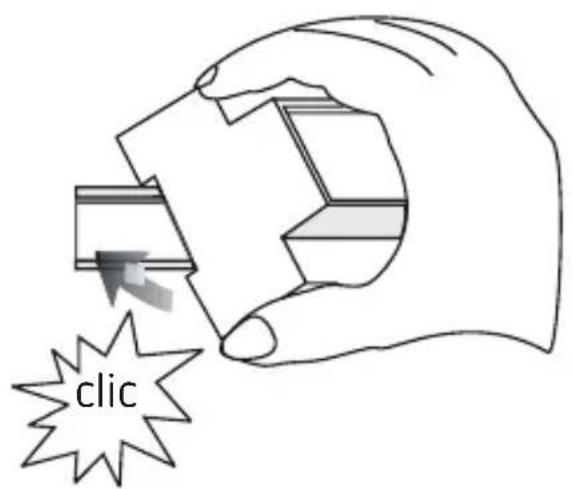

click

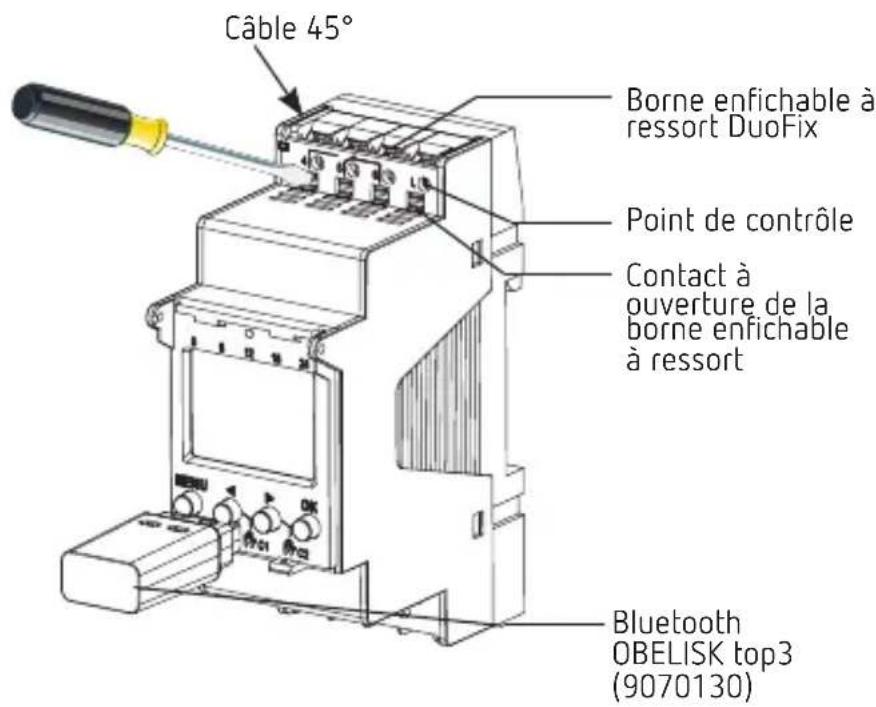

Câble 45° Borne enfichable à ressort DuoFix Point de contrôle Contact à ouverture de la borne enfichable à ressort Bluetooth OBELISK top3 (9070130)

Vérifier la profondeur de l'armoire électrique en vue du branche-ment de la carte-mémoire OBELISK top3. La profondeur doit être > 94 mm.

Monter sur les rails DIN (selon EN 60715) ▶ Couper la tension Protéger contre toute remise en marche ▶ Vérifier l'absence de tension ▶ Mettre à la terre et court-circuiter ▶ Recouvrir ou protéger les pièces sous tension situées à proximité

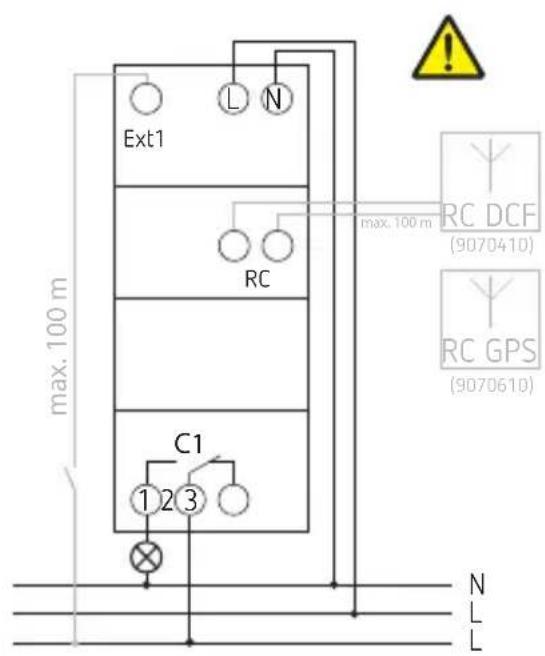

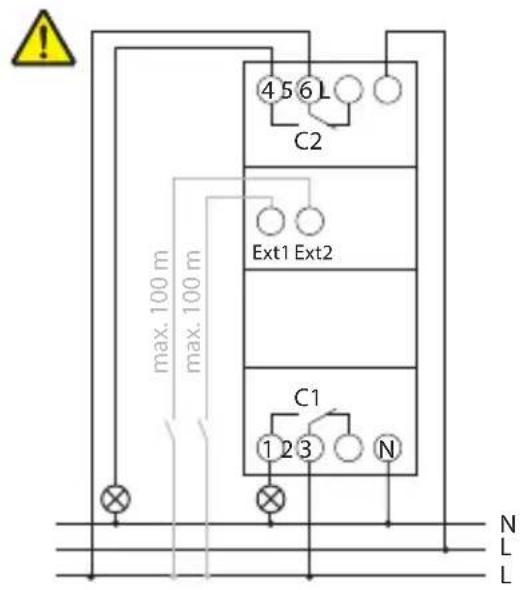

Schémas de raccordement

i Un bloc d'alimentation supplémentaire est nécessaire pour le GPS lorsqu'un seul appareil est raccordé à l'antenne. i Respecter la notice d'utilisation pour le raccordement d'une antenne GPS (9070610).

Nombre minimum d'abonnés nécessaires pour le fonctionnement de l'antenne GPS :

2 ✗ horloges hebdomadaires TR 611 top3 RC, SELEKTA 171 top3 RC LUNA 121–122 top3 RC avec une alimentation électrique de 50 mA chacune ou

1 ✗ horloge hebdomadaire avec une alimentation électrique de 50 mA plus 1 x bloc d'alimentation top2 GPS (9070892) avec une alimentation électrique de 50 mA

Raccordement de l'horloge programmable

Ext1 L N max. 100 m C1 1 2 3 N L L

6110130

Ext1 L N RC max. 100 m C1 1 2 3 max. 100 m RC DCF (9070410) RC GPS (9070610) N L L

6110330

4 5 6 L C2 Ext1 Ext2 max. 100 m max. 100 m C1 1 2 3 N N L L

6220130

Raccordement du câble

▶ Isoler le câble sur 8 mm (max. 9) ▶ Insérer le câble à 45° dans la borne enfichable ouverte DuoFix i 2 câbles possibles par position de borne Pour ouvrir la borne enfichable DuoFix, pousser le tournevis vers le bas

Retrait du câble

Pousser le contact à ouverture des bornes à ressort vers le bas à l'aide d'un tournevis

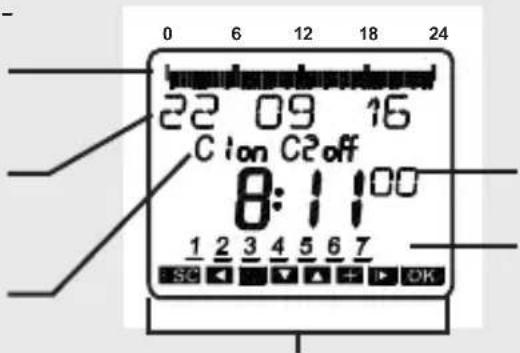

Écran & touches

Heures de commutation

programmées

Affichage de la date

État du canal C1, C2

on = activé

off = éteint

0 6 12 18 24 22 09 16 C ion C2 off 8:1100 1 2 3 4 5 6 7 SC OK

Affichage de l'heure

Jours de la semaine de 1 à 7

Affichage des touches actives avec les différentes fonctions

• Activer l'écran
• Ouvrir le menu
• Annuler le menu
• ESC

(quitter le menu)

• Sauvegarder la sélection
• Confirmer la sélection

Les options possibles s'affichent

Principe de fonctionnement

1. Lire les lignes de texte Un texte/symbole représente une question

1. Prendre une décision

OUI

Confirmation

Appuyer sur OK

NON

Modifier/ changer

Appuyer sur

Aperçu du guidage par menu


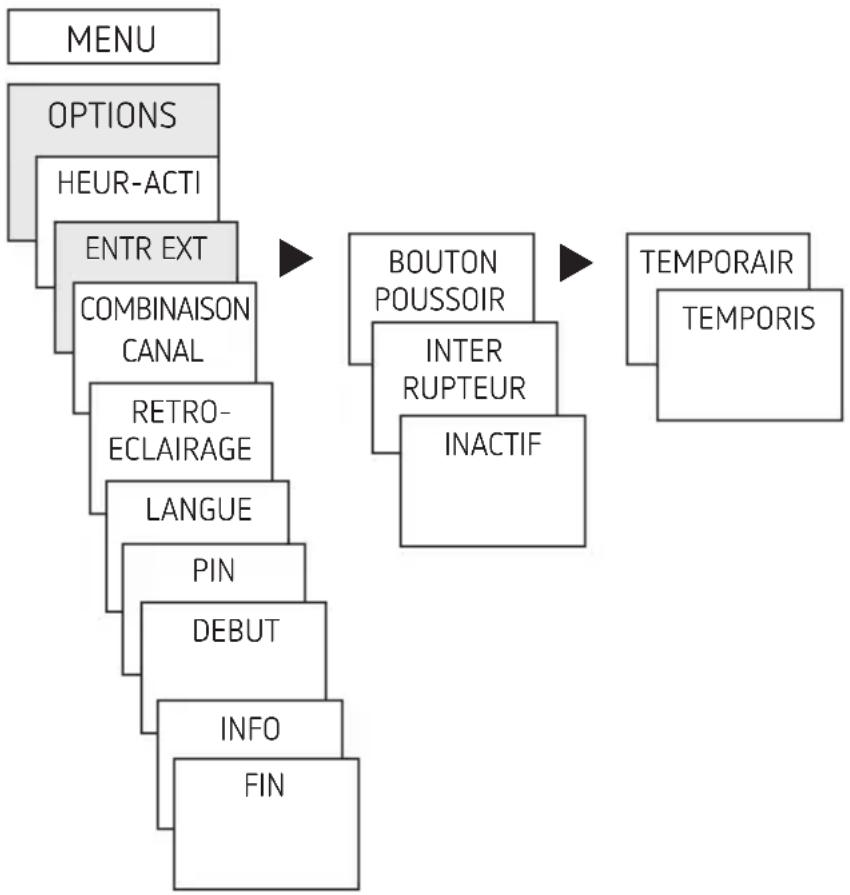

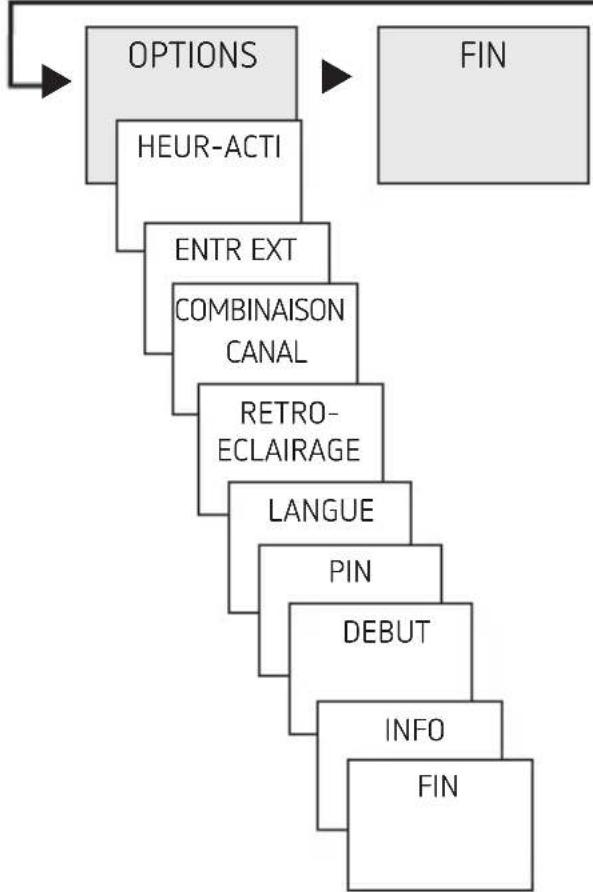

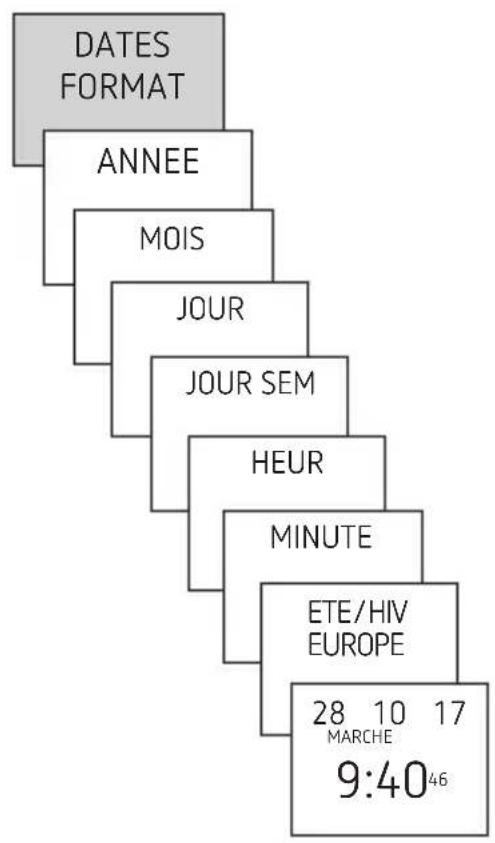

Première mise en service

▶ Régler la langue, la date, ainsi que l'heure d'été/d'hiver (ETE/HIV) Appuyer sur une touche quelconque et suivre les instructions affichées à l'écran (voir figure)

5. Réglages et fonctions

Programmation de l'horaire de commutation

    N["HORAIRE DE COMMUTATION"] --> O["IMPULSION"]
    O --> P["..."]

    Q["LIBRE 84"] --> R["MARCHE"]
    R --> S["HEUR"]
    S --> T["MINUTE"]
    T --> U["LUNDI"]
    U --> V["COPIER"]
    V --> W["AJOUTER MARDI"]
    W --> X["ENREGIST"]

    Y["Horaire de commutation pour un jour"] --> Z["←"]

    style A fill:#ccc,stroke:#333
    style B fill:#ccc,stroke:#333
    style C fill:#ccc,stroke:#333
    style D fill:#ccc,stroke:#333
    style E fill:#ccc,stroke:#333
    style F fill:#ccc,stroke:#333
    style G fill:#ccc,stroke:#333
    style H fill:#ccc,stroke:#333
    style I fill:#ccc,stroke:#333
    style J fill:#ccc,stroke:#333
    style K fill:#ccc,stroke:#333
    style L fill:#ccc,stroke:#333
    style M fill:#ccc,stroke:#333
    style N fill:#ccc,stroke:#333
    style O fill:#ccc,stroke:#333
    style P fill:#ccc,stroke:#333
    style Q fill:#ccc,stroke:#333
    style R fill:#ccc,stroke:#333
    style S fill:#ccc,stroke:#333
    style T fill:#ccc,stroke:#333
    style U fill:#ccc,stroke:#333
    style V fill:#ccc,stroke:#333
    style W fill:#ccc,stroke:#333
    style X fill:#ccc,stroke:#333

① Un horaire de commutation se compose toujours d'une heure de mise en MARCHE et d'une heure de mise à l'ARRET

① 84 emplacements de mémoire libres sont disponibles Exemple : allumer l'éclairage d'un hall des sports du lundi au vendredi, de 7:30 à 12:00

Appuyer sur MENU ▶ Sélectionner PROGRAMME, confirmer avec OK ▶ Sélectionner CANAL C1 ou C2, confirmer avec OK ▶ Sélectionner STANDARD, confirmer avec OK ▶ Sélectionner NOUVEAU, confirmer avec OK ▶ Sélectionner HORAIRE DE COMMUTATION, confirmer avec OK ▶ Sélectionner MARCHE (pour heure d'activation) ou ARRET (pour heure de désactivation), confirmer avec OK

▶ Régler la durée d'activation (Lu-Ve, 7:30), confirmer avec OK

▶ Sélectionner COPIER, confirmer avec OK

AJOUTER MARDI apparaît, confirmer avec OK et confirmer également Me, Je et Ve avec OK.

▶ Continuer avec ▶ jusqu'à ce que ENREGIST apparaisse.

▶ Confirmer avec OK.

Répéter toutes les étapes pour l'horaire de désactivation, mais sélectionner à la place de MARCHE ▶ ARRET et pour les heures et les minutes, saisir 12:00

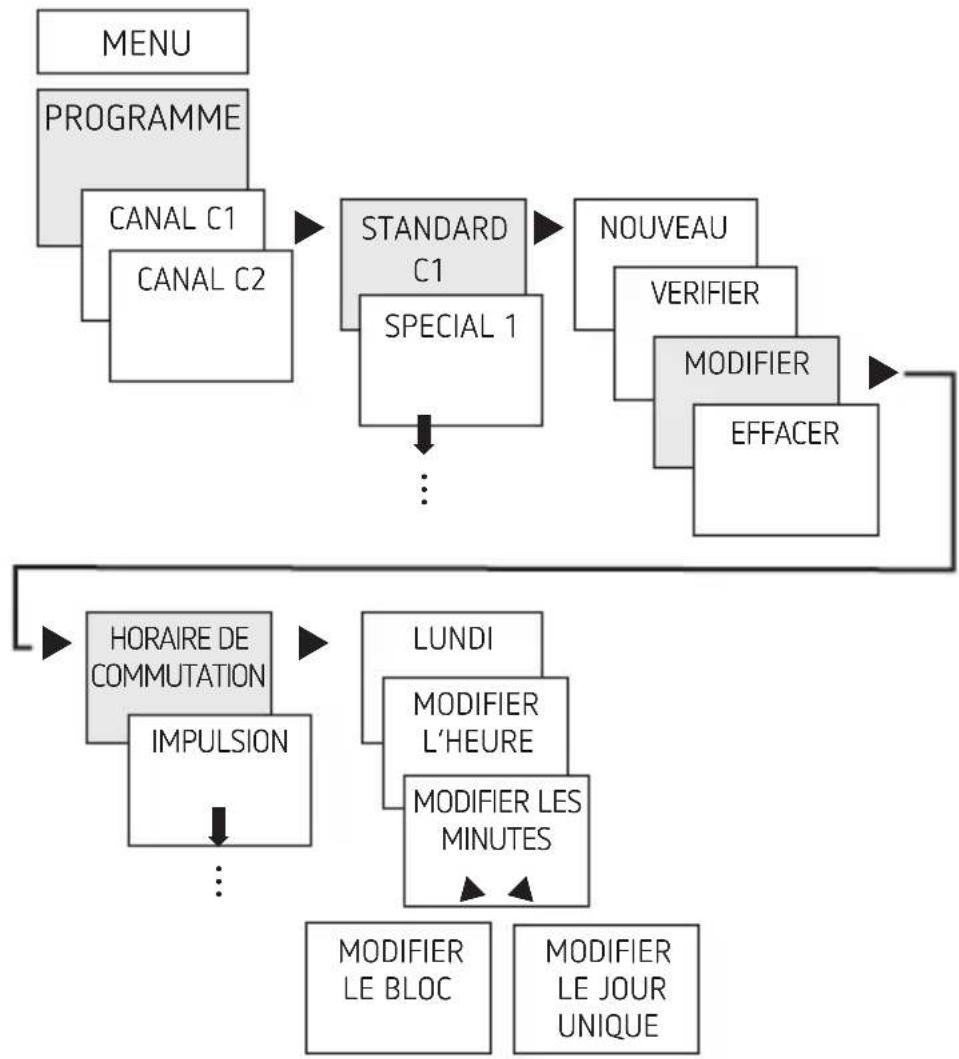

Modification de l'horaire de commutation

① Il est possible de modifier un bloc, c'est-à-dire un horaire de commutation copié sur plusieurs jours (par ex. Lu-Ve), ou un seul horaire de commutation

Modification de certains horaires de commutation

Appuyer sur MENU ▶ Sélectionner PROGRAMME, confirmer avec OK ▶ Sélectionner CANAL C1 ou C2, confirmer avec OK ▶ Sélectionner STANDARD, confirmer avec OK ▶ Sélectionner MODIFIER, confirmer avec OK ▶ Sélectionner HORAIRE DE COMMUTATION, confirmer avec OK ▶ Sélectionner le jour, confirmer avec OK MODIFIER L'HEURE, modifier les heures et les minutes avec les touches + ou - et confirmer avec OK

Pour modifier plusieurs horaires de commutation, sélectionner MODIFIER LE BLOC, confirmer avec OK

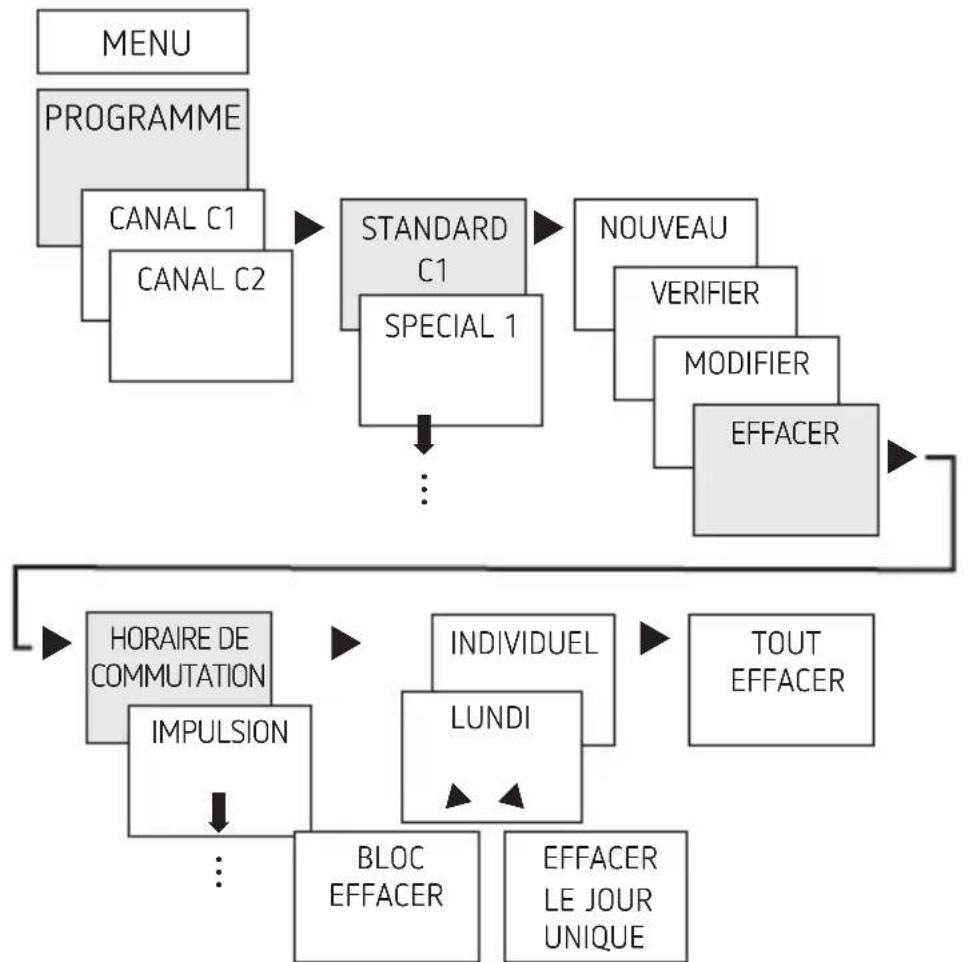

Suppression de l'horaire de commutation

① Il est possible d'effacer un bloc, c'est-à-dire un horaire de commutation copié sur plusieurs jours (par ex. Lu-Ve), ou un seul horaire de commutation

Appuyer sur MENU ▶ Sélectionner PROGRAMME, confirmer avec OK ▶ Sélectionner CANAL C1 ou C2, confirmer avec OK ▶ Sélectionner STANDARD, confirmer avec OK ▶ Sélectionner EFFACER, confirmer avec OK ▶ Sélectionner HORAIRE DE COMMUTATION, confirmer avec OK

▶ INDIVIDUEL s'affiche (avec ▶ TOUT EFFACER), confirmer avec OK

- LUNDI apparaît, confirmer avec OK - Sélectionner EFFACER LE BLOC, confirmer avec OK

▶ Avec ▶ EFFACER LUNDI, etc., il est possible de supprimer des jours uniques

Programmation de l'impulsion

^3/4 Appuyer sur MENU ^3/4 Sélectionner PROGRAMME, confirmer avec OK ^3/4 Sélectionner CANAL C1 ou C2, confirmer avec OK ^3/4 Sélectionner STANDARD, confirmer avec OK ^3/4 Sélectionner NOUVEAU, confirmer avec OK À l'aide de u, sélectionner IMPULSION, confirmer avec OK ^3/4 Sélectionner MARCHE, confirmer avec OK ^3/4 À l'aide des touches + ou –, saisir les heures, les minutes et les secondes (8:05) et confirmer avec OK ^3/4 À l'aide des touches + ou –, saisir la durée de l'impulsion en minutes et en secondes (5 s) et confirmer avec OK. LUNDI apparaît.

^3/4 Sélectionner le jour, confirmer avec OK

^3/4 Sélectionner COPIER ou ENREGIST

Pour mémoriser, appuyer sur u, confirmer avec OK

^3/4 Appuyer sur OK pour copier

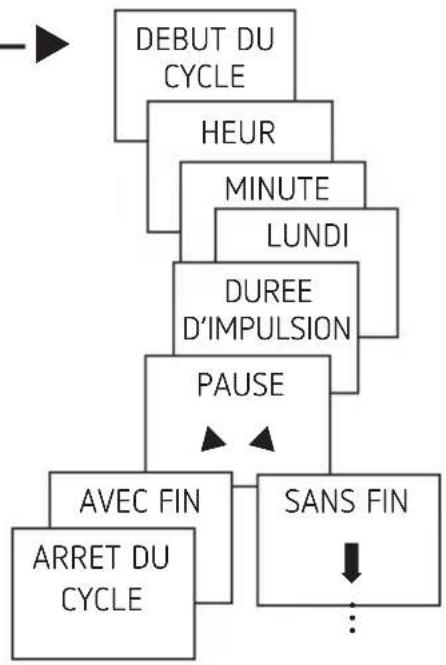

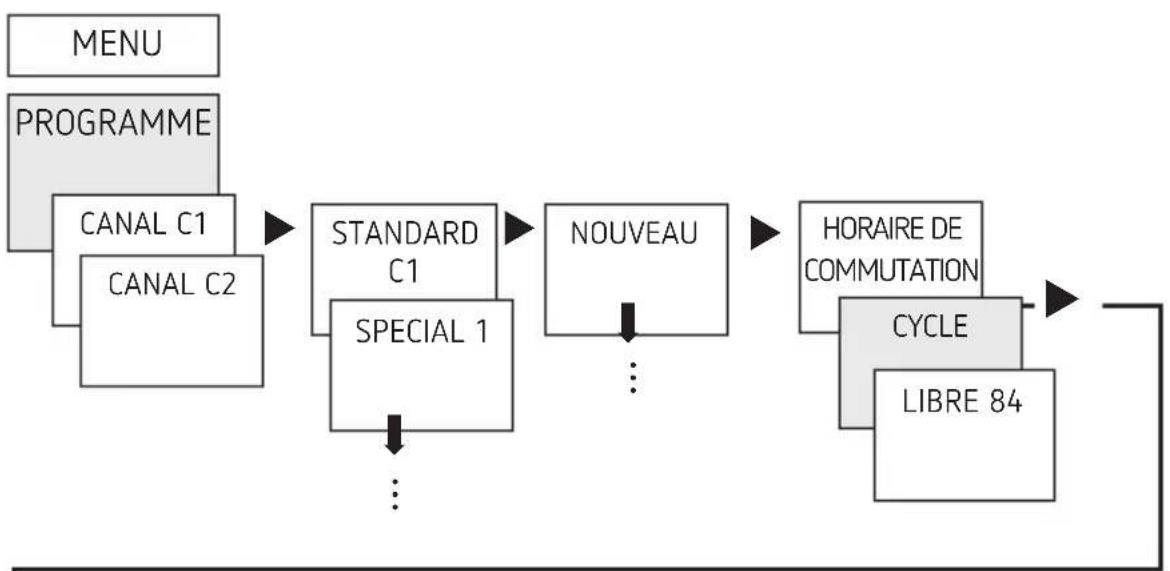

Programmation du cycle

i Les durées de cycle sont les fonctions temporelles répétées par cycle telles que les commandes de ventilation, les chasses d'eau d'urinoirs, etc.

Exemple : activer la chasse d'eau, lundi, de 8:00 à 20:30, toutes les 15 minutes pendant 20 s (8:00:00–8:00:20 marche; 8:15:00–8:15:20 marche; 8:30:00–8:30:20 marche, etc.)

Programmation du cycle :

Début du cycle : lundi 8:00

Fin du cycle : lundi 20:30

i Tenir compte du nombre maximal de cycles de commutation électriques lors de l'utilisation de la fonction de cycle.

Appuyer sur MENU ▶ Sélectionner PROGRAMME, confirmer avec OK ▶ Sélectionner CANAL C1 ou C2, confirmer avec OK ▶ Sélectionner STANDARD, confirmer avec OK ▶ Sélectionner NOUVEAU, confirmer avec OK

▶ À l'aide de ▶, sélectionner CYCLE, confirmer avec OK

DEBUT DU CYCLE apparaît, confirmer avec OK À l'aide des touches + ou -, saisir les heures, les minutes et le jour (8:00 lundi) et confirmer avec OK

Saisir la DUREE D'IMPULSION (20 s), confirmer avec OK

▶ Saisir la durée de pause PAUSE (14 min et 40 s), confirmer avec OK

▶ Sélectionner AVEC FIN, confirmer avec OK

ARRET DU CYCLE apparaît, confirmer avec OK

▶ Saisir les heures de fin du cycle (20:30) et confirmer avec OK

Réglage de la fonction spéciale

Il est possible de programmer deux paires d'interrupteurs marche/arrêt indépendantes du jour de la semaine, qui sont actives pour les plages de date réglées.

i Avec les appareils à deux canaux, les programmes spéciaux peuvent être réglés séparément et différemment.

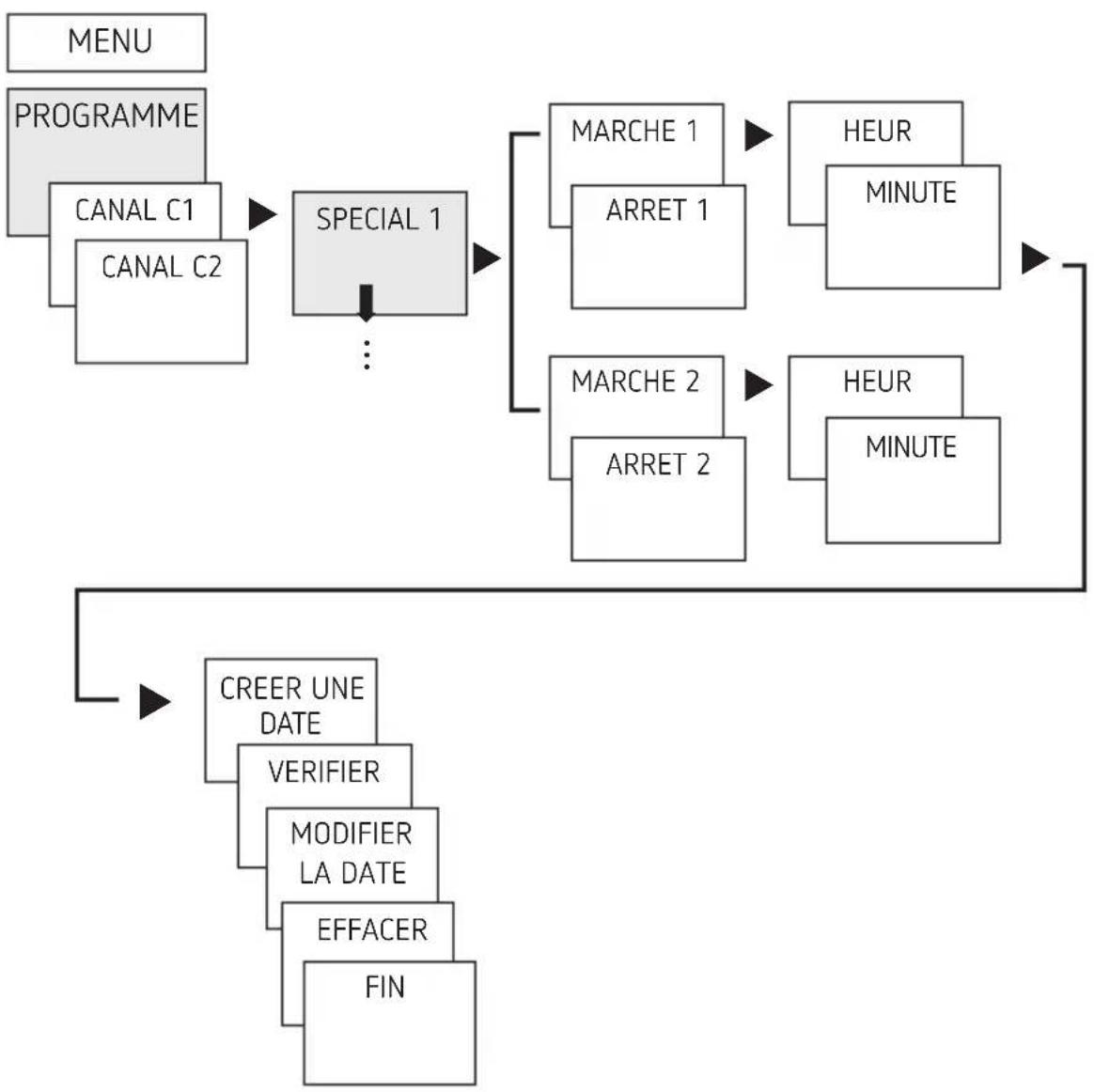

Programme spécial 1

Régler individuellement 2 heures d'activation et de désactivation selon les plages de date.

Date fixe Date fixe chaque année Règle libre Série de jours fériés (uniquement sur l'application ou OBELISK)

Programme spécial 2

Régler l'activation selon les plages de date.

Date fixe Date fixe chaque année Règle libre Série de jours fériés (uniquement sur l'application ou OBELISK)

Programme spécial 3

Régler la désactivation selon les plages de date.

Date fixe Date fixe chaque année Règle libre Série de jours fériés (uniquement sur l'application ou OBELISK)

Appuyer sur MENU ▶ Sélectionner PROGRAMME, confirmer avec OK ▶ Sélectionner CANAL C1 ou C2, confirmer avec OK ▶ Sélectionner SPECIAL 1, confirmer avec OK MARCHE 1 (pour l'heure d'activation) apparaît

▶ Régler la durée d'activation, confirmer avec OK ARRET 1 (pour l'heure de désactivation) apparaît ▶ Régler la durée de désactivation souhaitée, confirmer avec OK Répéter la procédure pour MARCHE 2 et ARRET 2

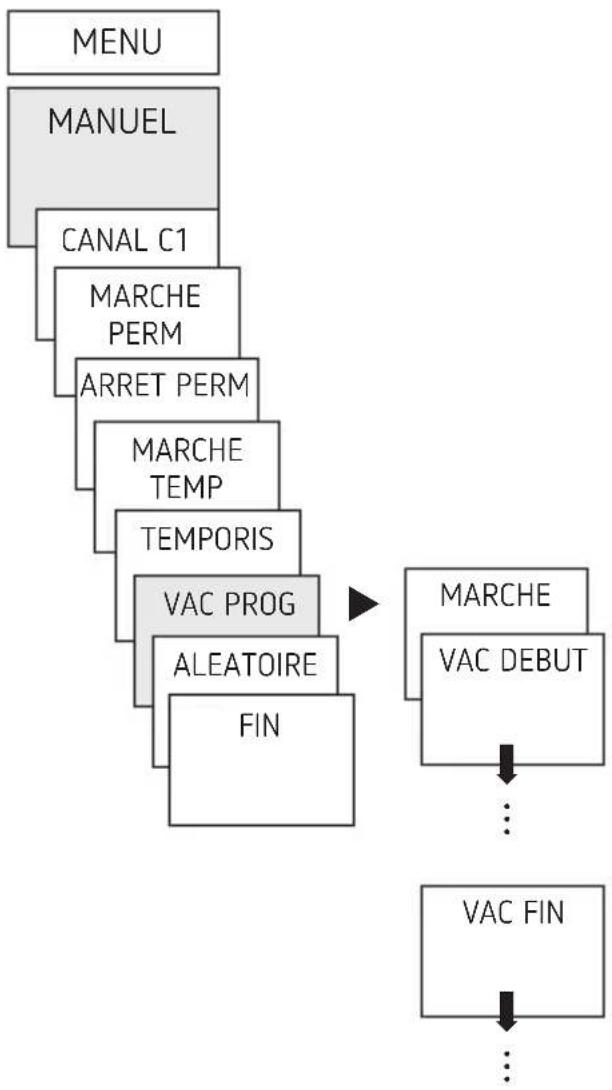

Réglage de la fonction vacances

Appuyer sur MENU ▶ Sélectionner MANUEL, confirmer avec OK ▶ Sélectionner CANAL C1 ou C2, confirmer avec OK ▶ Sélectionner VAC PROG, confirmer avec OK ▶ Sélectionner MARCHE, confirmer avec OK ▶ Sélectionner VAC DEBUT, confirmer avec OK Saisir ANNEE, MOIS, JOUR, HEUR, confirmer avec OK ▶ Sélectionner VAC FIN, confirmer avec OK Saisir ANNEE, MOIS, JOUR, HEUR, confirmer avec OK

Activation du code PIN

Le code PIN se règle via le menu dans OPTIONS.

En cas d'oubli du code PIN, contacter l'assistance téléphonique de Theben.

i Préparer le numéro de série.

Réception du signal temporel avec l'antenne TOP3 RC appropriée (pour TR 611 TOP3 RC uniquement)

i Respecter la notice d'utilisation 310336 pour le raccordement d'une antenne GPS (9070610).

i Respecter les consignes fournies dans la notice d'utilisation de l'antenne top3 RC-DCF.

i Le raccordement de l'horloge programmable à l'antenne top3 RC-DCF permet de la synchroniser automatiquement via un signal DCF.

i Après un raccordement au réseau ou une réinitialisation, l'horloge bascule en affichage automatique, dès réception du signal d'émission DCF.

Adaptation au fuseau horaire

Une fois la synchronisation réussie, le fuseau horaire peut être modifié dans le menu DAT/HEURE.

▶ Corriger l'heure locale (fuseau horaire) dans le menu HEURE (affichage : MODIFIER L'HEURE).

Réception d'un signal d'émission DCF :

Affichage : Jour + Mois + RC (Radio Control)

Pas de réception du signal DCF

Affichage : par

ex. 24 11 07

Pas de connexion à l'antenne :

Affichage : par

ex. 24 11 07

Exl L N Data theben 24 11 RC OFF 18:00 00 TR611top3 RC MENU OK 110-230V~ 50-80Hz R11a-33T μ 16°10A25CV~ C1 1 2 3 max.100m

Réglage de la commutation manuelle ou permanente

La commutation manuelle ou permanente peut être réglée dans le menu MANUEL ou (dans l'affichage automatique) par une combinaison de touches (voir figure).

Commutation manuelle :

inversion de l'état du canal jusqu'à la prochaine commutation automatique ou programmée.

Commutation permanente :

tant qu'une commutation permanente (marche ou arrêt) est activée, les horaires de commutation programmés ne sont pas appliqués

Canal C1

Appuyer brièvement sur les deux touches en même temps

Déverrouillage de la commutation manuelle/permanente

Appuyer sur les deux touches en même temps

Réglage de l'entrée externe

Pour le canal, il est possible de régler une ENTR EXT (voir figure) avec différentes fonctions.

3 sous-menus sont disponibles : inactif, (fonction) bouton-poussoir, (fonction) interrupteur

INACTIF : l'entrée externe ne possède aucune fonction BOUTON-POUSSOIR : manuel (commutation manuelle), minuterie (compte à rebours)

INTERRUPTEUR : marche permanente et arrêt permanent sont disponibles

i Si une fonction est activée via un bouton-poussoir ou un interrupteur externe, EXTERNE apparaît à l'écran.

- Appuyer sur MENU, sélectionner ENTR EXT avec ▶ et suivre les indications à l'écran

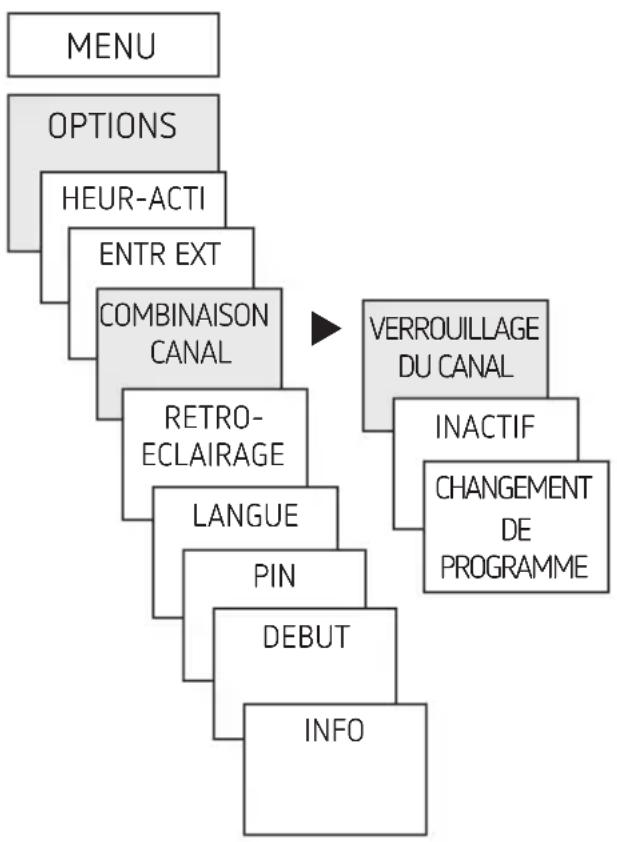

Réglage du verrouillage de canaux (pour TR 622 TOP3 uniquement)

Il existe des situations pour lesquelles les deux canaux ne peuvent pas être activés simultanément !

Pour cela, les canaux peuvent être verrouillés l'un contre l'autre.

i Le verrouillage des canaux empêche les deux canaux de se mettre en marche en même temps.

Si un canal est déjà allumé, le deuxième canal ne s'allume que lorsque le premier canal est éteint et qu'un temps d'attente d'1 s s'est écoulé.

Si les deux canaux sont activés en même temps, le canal 1 est prioritaire.


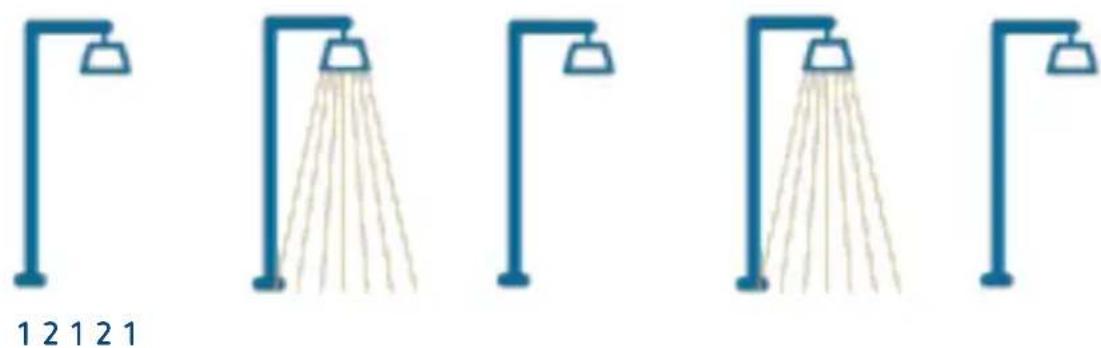

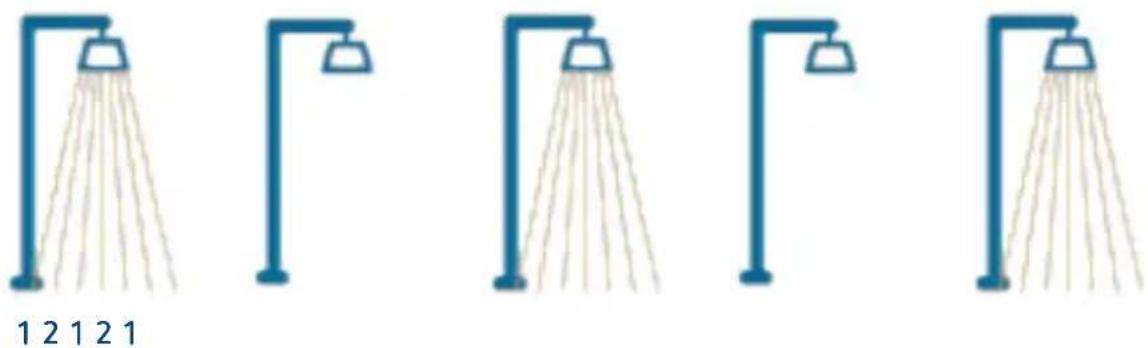

Combinaison de canaux

La combinaison de canaux permet de réduire les frais de maintenance pour l'usure des lampes électriques et de réaliser des économies d'énergie.

Activation astronomique au coucher du soleil

À l'heure définie, coupure du second canal afin d'économiser de l'énergie et de maintenir un éclairage de base.

Changement hebdomadaire/quotidien de canal coupé afin d'user les consommateurs de manière homogène.

Compteur d'heures de fonctionnement

Les heures de fonctionnement du canal (relais) sont affichées et supprimées dans le menu OPTIONS. Si les heures de fonctionnement dépassent la valeur réglée dans le menu Service, cette information est indiquée dans le menu SERVICE.

Exemple : remplacement du dispositif lumineux après 5 000 h.

Supprimer les heures de fonctionnement ou augmenter la valeur réglée dans Service (par ex. à 10 000 h)

Utilisation de bluetooth obelisk TOP3

Toutes les fonctions peuvent être transmises à l'horloge programmable à l'aide de la carte-mémoire Bluetooth OBELISK top3 (9070130).

Copie le programme de commutation et au choix tous les réglages de l'horloge programmable (par ex. format de l'heure, etc.) de la carte mémoire sur l'horloge programmable.

Copier HEURE → obelisk

Copier tous les programmes de commutation et réglages de l'horloge programmable à la carte mémoire.

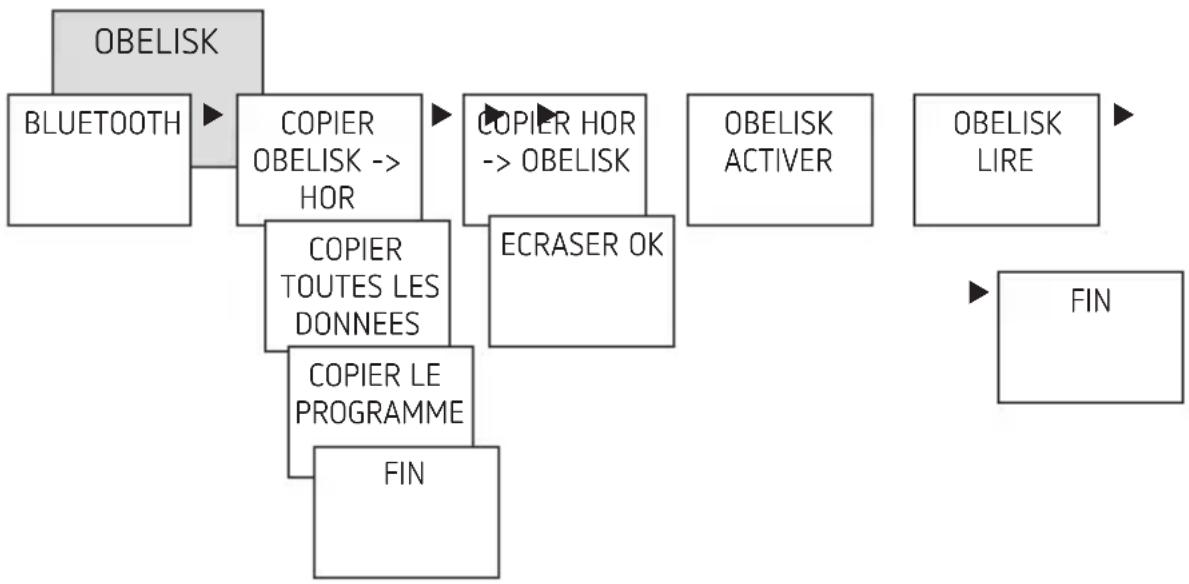

Démarrage du programme OBELISK

Reprend tous les horaires de commutation, qui ont été programmés sur la carte mémoire.

Dès que la carte mémoire a été retirée, les horaires de commutations de l'horloge programmable sont à nouveau actifs.

Connexion de l'horloge programmable, de Bluetooth OBELISK TOP3 et du smartphone (avec l'application)

Les appareils de la gamme top3 peuvent se programmer par le biais d'une application (pour Android, iOS) sur les terminaux mobiles. La communication s'établit par l'intermédiaire de la carte-mémoire Bluetooth OBELISK top3. Des programmes de commutation sont transmis et des ordres de commutation sont directement envoyés à l'appareil.

▶ Télécharger l'application OBELISK top3 sur App Store ou Google Play

i Connexion Bluetooth possible uniquement en mode automatique et non en mode manuel, notamment OPTIONS, etc.

Ouvrir l'application et l'activer avec une des 3 commandes, c'est-à-dire appuyer sur « Téléchargement » 📤, « Commande manuelle » 🏠 ou « Envoi de données »

→ Appareil/liste d'appareils s'affiche à l'écran.

^3/4 Appuyer sur « Connector »

^3/4 Sur l'horloge programmable, appuyer sur OK ▷ Le message BLUETOOTH ACTIF s'af che

^3/4 Dans les 30 s qui suivent, appuyer sur « Fermer » dans l'application

19.610 (top 3) 56.11/2013 07.04.17 11:58:27 Kanal: CT Data: Aoi Media: Oberdamerung Antibodyl: Servicierente: 0 Datum / Life/Sell Sensible Syzyneur Individuelle Zeit 07.04.17 11:56 Kanal 1 Materer Betel Hindschlagungsplägen Data Ein Data Aus Sensible theben CBEUSK

Il est désormais possible de créer des projets et de les télécharger vers un autre dispositif.

thoben Project importieres Imported Projects (home wins) Import 07-04-2017_31.57.35 FTR & FD Nomel Programs Exporting Service Kanal 1 Imported GND Pd 24/1

Réinitialisation de l'horloge programmable

Appuyer sur les 4 touches simultanément → Il est maintenant de choisir entre PROGRAMMES GARDER et PROGRAMMES EFFACER

6. Caractéristiques techniques

Tension de service : 230 V CA,	+10 % / -15 %110 - 230 V CA (6110330)
Fréquence : 50–60 Hz
Veille (6110130, 6220130) : 0,4 W
Veille (6110330) : 0,75 W
Puissance de commutationmax. :	16 A (à 250 V, cos φ = 1)
Puissance de commutation : 10	A (à 250 V, cos φ = 0,6)
Puissance de commutationmin. :	10 mA/230 V CA100 mA/24 V CA/CC
Sortie de commutation(6110330/6220130) :	la commutation de n’importequel conducteur externe estautorisée
TR 611top3 (6110130) : appropriée pour commutationde TBTS (très basse tensionde sécurité)
Horaire de commutationminimum :	1 min
Précision de commutation : à la seconde près
Indice de protection : IP 20 selon EN 60529
Classe de protection : II selon EN 60730-1 en casde montage conforme
Logiciel : classe A
Température de service :	6110330 : -25 °C ... + 55 °C6110130 : -30 °C ... + 60 °C6220130 : -30 °C ... + 55 °C)
Réserve de marche :	10 ans à +20 °C (sans Blue-tooth OBELISK top3)
Précision (typique) :	± 0,25 s/jour (25 °C)

Tension assignée de tenue aux chocs :	4 kV
Degré de pollution : 2
Contact : inverseur
Charge de lampe à incandescence :	2 600 W
Charge de lampe halogène : 2	600 W
Charge de lampe fluorescente : non compensée compensée en série : compensée en parallèle :	2 600 VA2 600 VA1 300 VA (130 μF)
Lampes fluorescentes (ballasts électroniques) :	1 100 W
Lampes LED (< 2 W) : 50 W
Lampes LED (> 2 W) : 600 W
Bluetooth OBELISK top3 :– Indice de protection :– Température :– Portée :	IP 40–30 °C ... +55 °C15 m en champ libre

i L'écran de l'horloge programmable n'est pleinement fonctionnel que si la température se situe entre +5 °C et +55 °C.

7. Contact

Theben AG

Hohenbergstr. 32

72401 Haigerloch

ALLEMAGNE

Tél. [phone]

Fax [phone]

Assistance téléphonique

Tél. [phone]

hotline@theben. de

Adresses, numéros de téléphone, etc.

www. theben. de
