Selekta 172 top2 24V - Horloge programmable THEBEN - Notice d'utilisation et mode d'emploi gratuit

Marque	Theben
Modèle	Selekta 172 top2 24V
Type de produit	Horloge programmable astronomique
Alimentation	12–24 V AC/DC, +10% / –15%
Puissance de commutation max	16 A (250 V CA, cos φ = 1)
Puissance de commutation min	10 mA / 230 V CA, 100 mA / 12 V CA/CC
Réserve de marche	10 ans à +20°C
Précision de marche	±0,25 s/jour (25°C)
Température de service	-30°C à +55°C
Indice de protection	IP20 selon EN 60529
Montage	Sur rail DIN (selon EN 60715)
Fonctions principales	Programmation astronomique, horaires fixes, 3 programmes spéciaux, vacances, entrée externe, code PIN
Nombre de canaux	2 (C1, C2)
Type de contact	Inverseur, micro-contact
Écran	LCD avec touches de navigation
Carte mémoire compatible	OBELISK top2 (optionnelle)
Antenne DCF compatible	Oui (pour modèle RC)
Classe de protection	II selon EN 60730-1 (montage conforme avec TBTF) ou III (avec TBTS)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les produits abrasifs
Sécurité	Installation réservée à un électricien spécialisé ; couper l'alimentation avant montage
Pièces détachées et réparabilité	Contacter le service après-vente Theben ([e-mail])

FOIRE AUX QUESTIONS - Selekta 172 top2 24V THEBEN

Comment régler la langue sur l'horloge Selekta 172 top2 24V ?

Appuyez sur une touche quelconque pour démarrer. Suivez les instructions à l'écran : sélectionnez la langue (par ex. FRANÇAIS) avec les touches fléchées et confirmez avec OK.

Comment programmer un horaire de commutation fixe ?

Allez dans MENU > PROGRAMME > CANAL C1 > STANDARD > CREER. Choisissez INTERRUPTION NOCTURNE ou LUMIERE ON. Réglez l'heure de début, la durée, et les jours de la semaine. Confirmez avec OK et sauvegardez.

Comment utiliser le mode astro ?

Accédez à MENU > ASTRO. Vous pouvez régler les HEURES ASTRO, le DECALAGE (jusqu'à ±120 min), le MODE ASTRO (marche le soir / arrêt le matin ou inversement) et la POSITION (ville ou coordonnées). Confirmez chaque étape avec OK.

Comment installer l'horloge programmable ?

L'installation doit être réalisée par un électricien spécialisé. Coupez la tension, montez l'appareil sur un rail DIN (EN 60715), puis raccordez les câbles aux bornes DuoFix® (dénudez 8 mm, insérez à 45°). Pour les fils flexibles, ouvrez la borne avec un tournevis.

Comment réinitialiser l'appareil ?

Appuyez simultanément sur les 4 touches de l'appareil. L'écran propose alors PROGRAMMES GARDER ou PROGRAMMES EFFACER. Sélectionnez votre choix et confirmez avec OK.

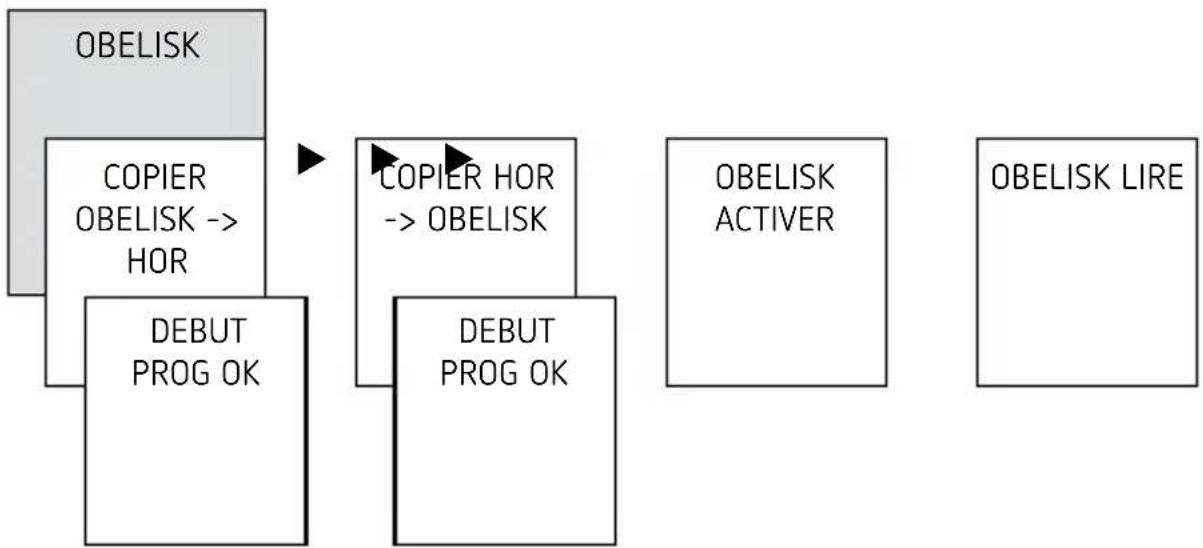

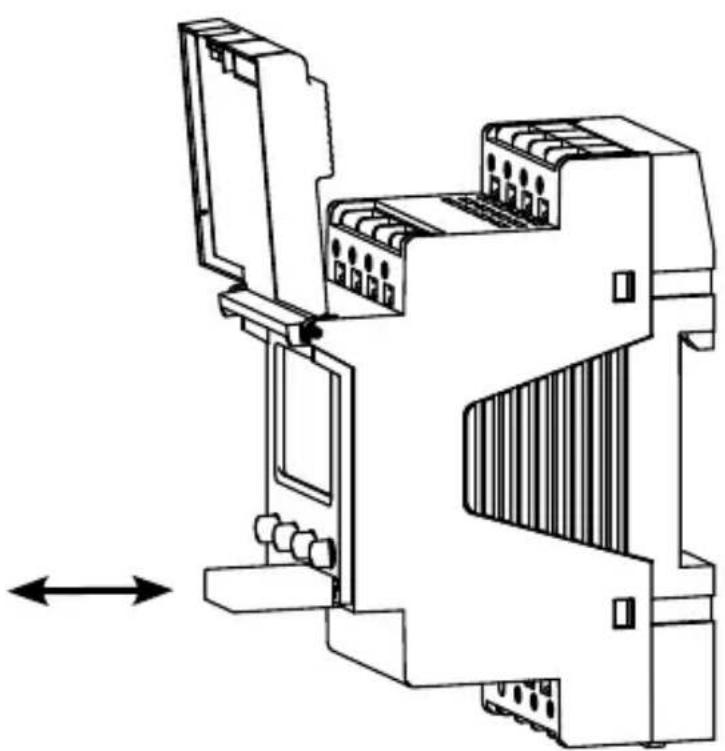

Comment utiliser la carte mémoire OBELISK top2 ?

Insérez la carte mémoire dans l'horloge. Dans le menu OBELISK, choisissez COPIER OBELISK → HOR pour importer les programmes, COPIER HOR → OBELISK pour exporter, ou OBELISK ACTIVER pour démarrer le programme de la carte. Retirez la carte après utilisation.

Comment régler le décalage des heures astronomiques ?

Dans MENU > ASTRO > DECALAGE, sélectionnez DECALAGE MATIN ou DECALAGE SOIR. Utilisez les touches fléchées pour ajuster la valeur (de -120 à +120 minutes) et confirmez avec OK.

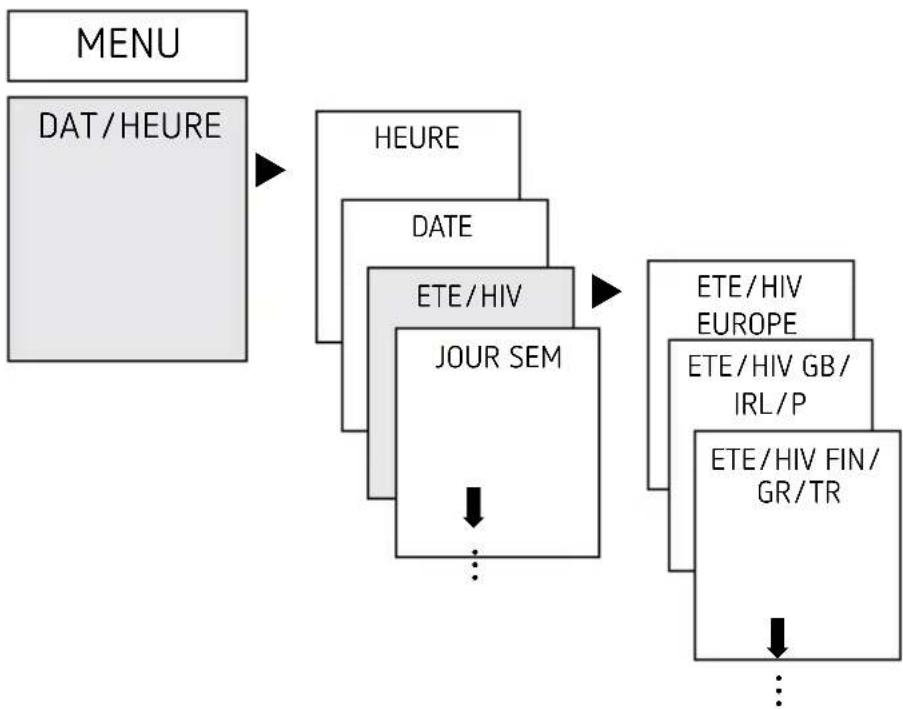

Comment configurer le passage à l'heure d'été/hiver ?

Allez dans MENU > DAT/HEURE > ETE/HIV. Sélectionnez la région appropriée (par ex. ETE/HIV EUROPE). Même avec une antenne DCF, ce réglage doit être activé.

Que faire en cas d'oubli du code PIN ?

Si vous avez oublié le code PIN, contactez l'assistance téléphonique Theben ([e-mail], tél. [phone]). Préparez le numéro de série de l'appareil.

Comment nettoyer l'horloge programmable ?

Utilisez un chiffon doux et sec pour nettoyer l'écran et le boîtier. N'utilisez pas de produits abrasifs ou de solvants. Évitez toute pénétration de liquide.

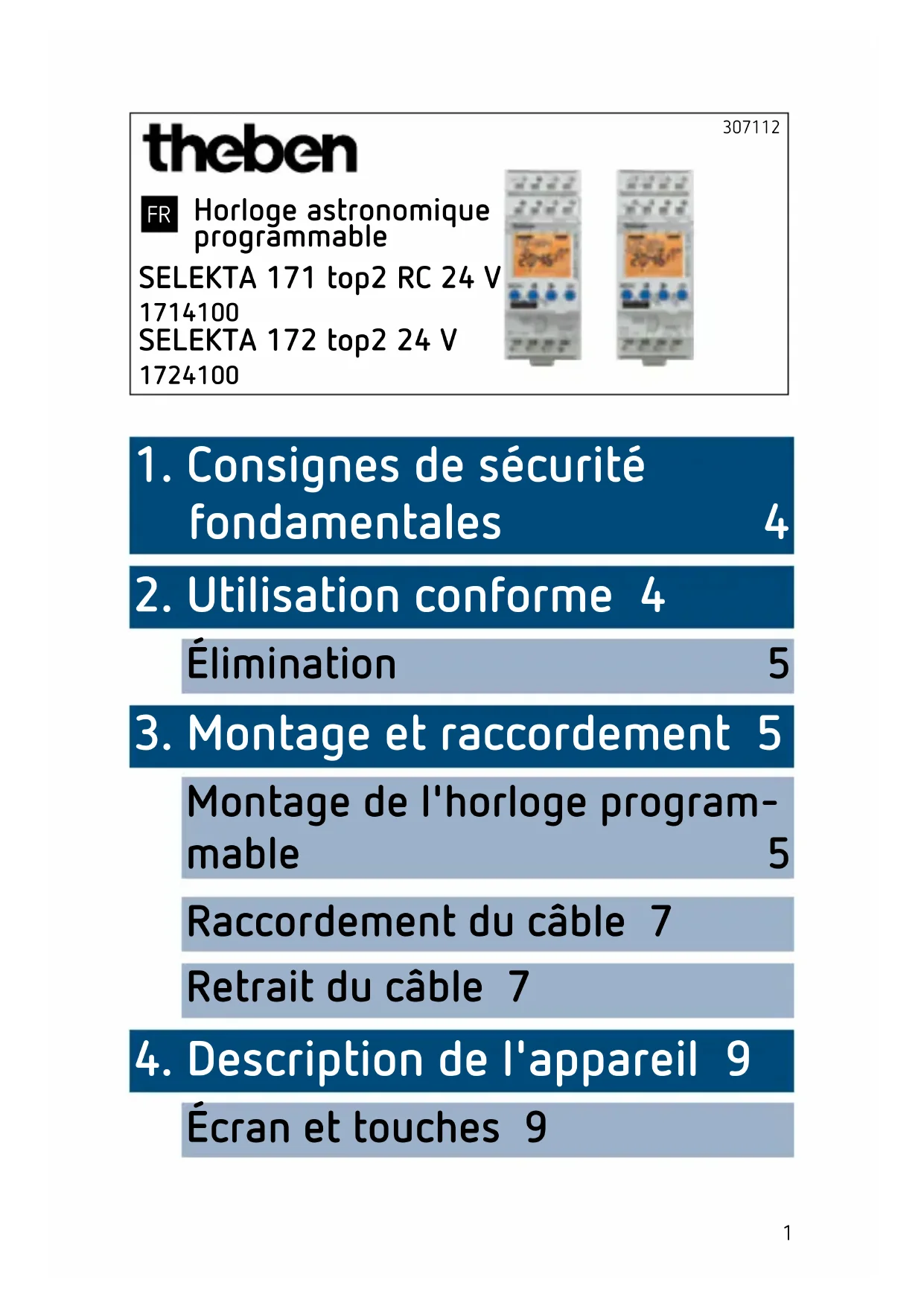

MODE D'EMPLOI Selekta 172 top2 24V THEBEN

1. Consignes de sécurité fondamentales 4
2. Utilisation conforme 4 Élimination 5
3. Montage et raccordement 5 Montage de l'horloge programmable 5

Raccordement du câble 7

Retrait du câble 7

1. Description de l'appareil 9 Écran et touches 9

Principe de fonctionnement 10

Aperçu du menu 11

Première mise en service 12

5. Réglages et fonctions 13

Menu ASTRO 13

Modification de l'heure astronomique / la position 15

Réglage de la fonction de décalage 16

Programmation d'un horaire de commutation fixe (par ex. dans le programme standard) 17

Programmes spéciaux 18

Réglage de l'heure d'été / d'hiver 22

Durée de la commutation MARCHE / ARRÊT 23

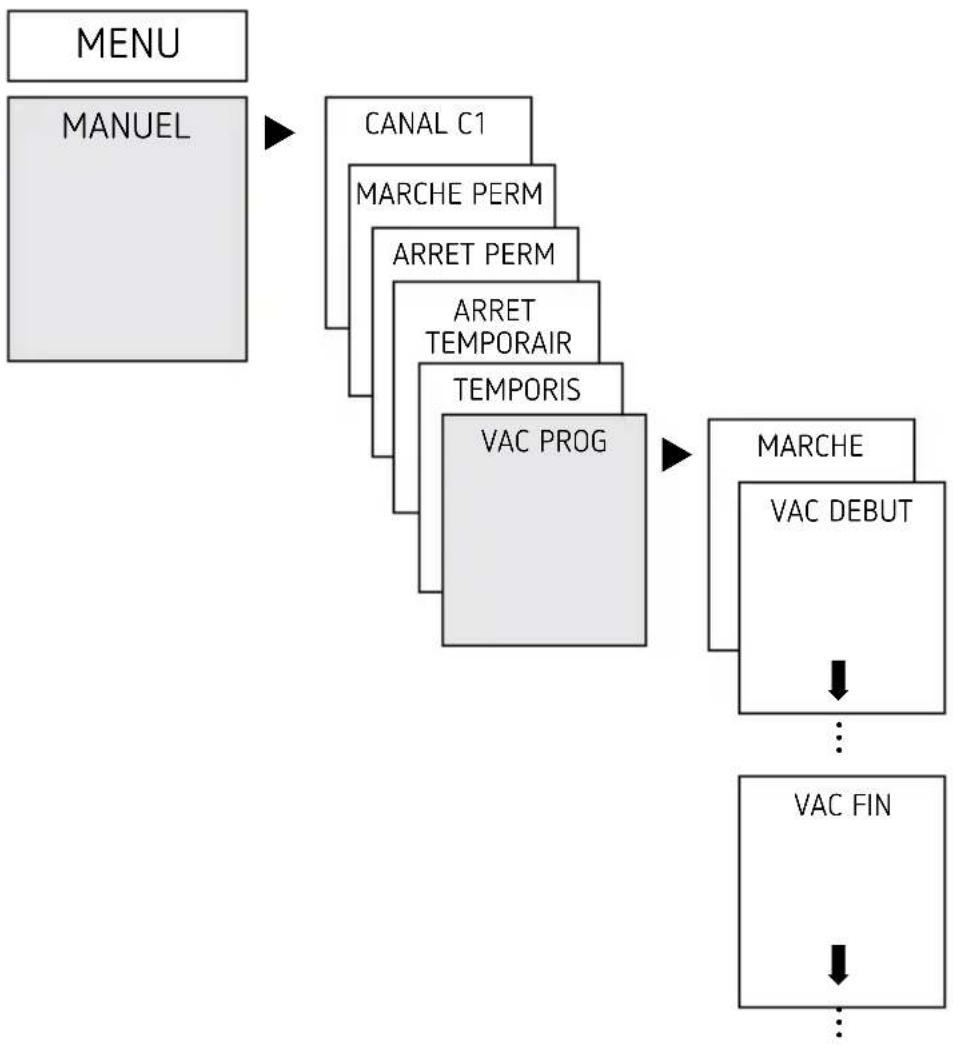

Réglage de la fonction vacances 24

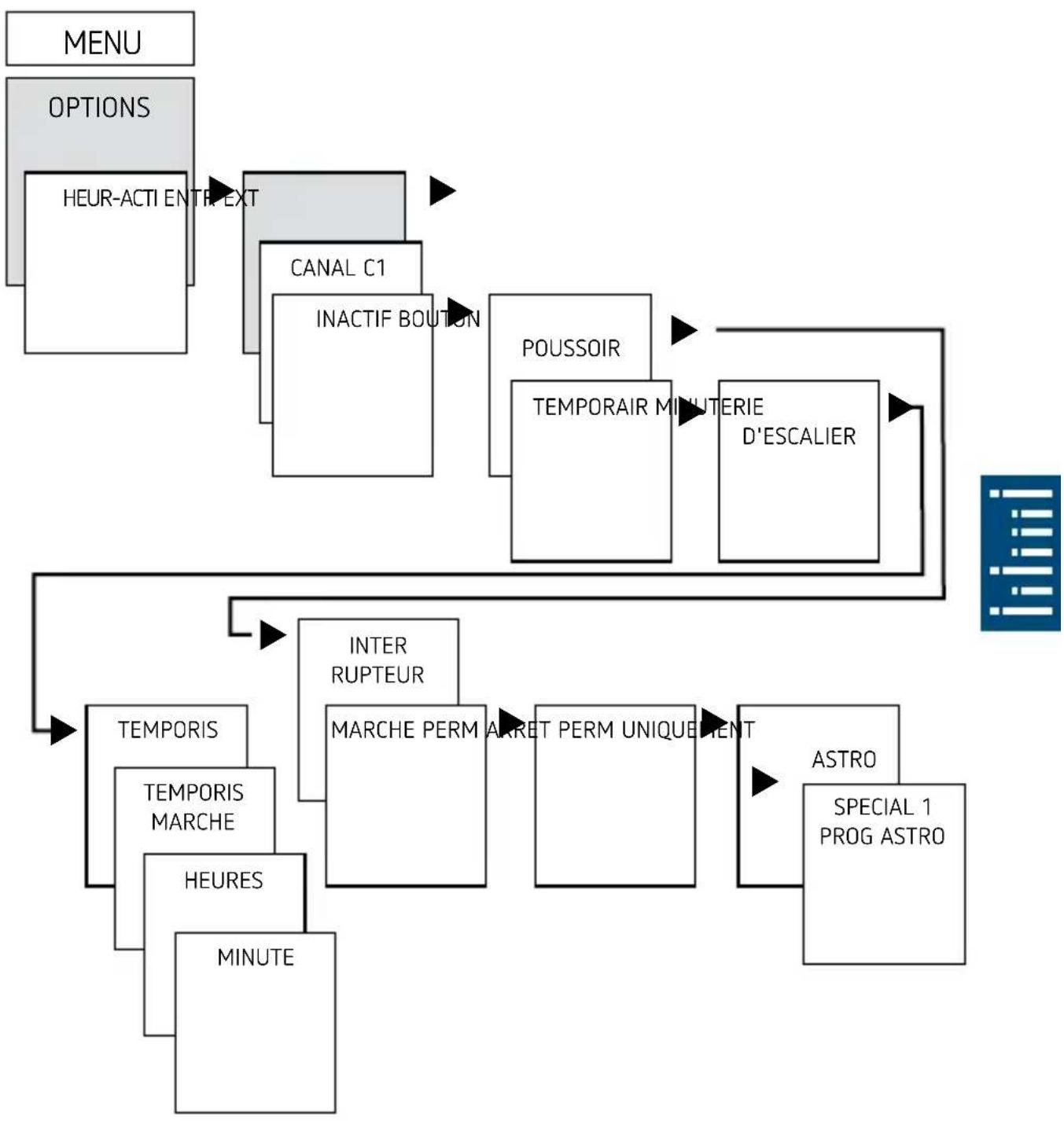

Réglage de l'entrée externe 25

Activation du code PIN 26

Réglage de la commutation manuelle ou permanente 27

Compteur d'heures de fonctionnement 28

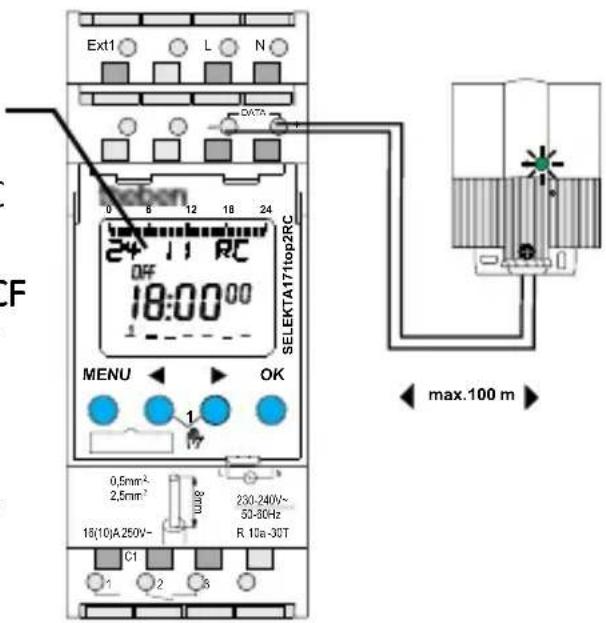

Réception du signal temporel avec l'antenne top2 RC appropriée (pour SELEKTA 171 top2 RC 24 V uniquement) 28

Utilisation de la carte mémoire OBELISK top2 29

Réinitialisation de l'horloge programmable 31

1. Caractéristiques techniques 31
2. Contact 33

Avertissement

Danger de mort, risque d'électrocution ou d'incendie!

Seul un électricien spécialisé est habilité à procéder au montage!

• L'appareil est prévu pour le montage sur rails DIN (selon EN 60715) - La réserve de marche (10 ans) diminue lorsque la carte mémoire est branchée (en fonctionnement sur batterie) • L'appareil correspond au type 1 BSTU selon CEI/EN 60730-2-7 - 3 programmes spéciaux avec fonction de date par canal - Synchronisation horaire grâce au raccordement d'une antenne DCF (SELEKTA 171 top2 RC 24 V) Carte mémoire OBELISK top2 : éviter une charge ou une pollution mécanique lors d'un stockage / transport

2. Utilisation conforme

• L'horloge astronomique programmable est utilisée par ex. pour les installations d'éclairage (rues, escaliers extérieurs, vitrines, entrées, etc.)
• Utilisation uniquement dans des locaux fermés et secs Ne pas utiliser à titre de protection, comme par ex. les portes de secours, les dispositifs de protection contre les incendies etc.

Élimination

Procéder à l'élimination de l'appareil conformément aux directives de protection de l'environnement

3. Montage et raccordement

Danger de mort, risque d'électrocution ou d'incendie!

Seul un électricien spécialisé est habilité à procéder au montage!

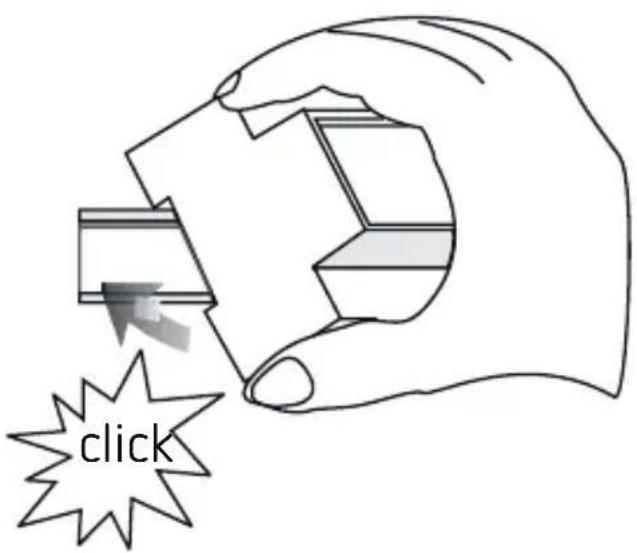

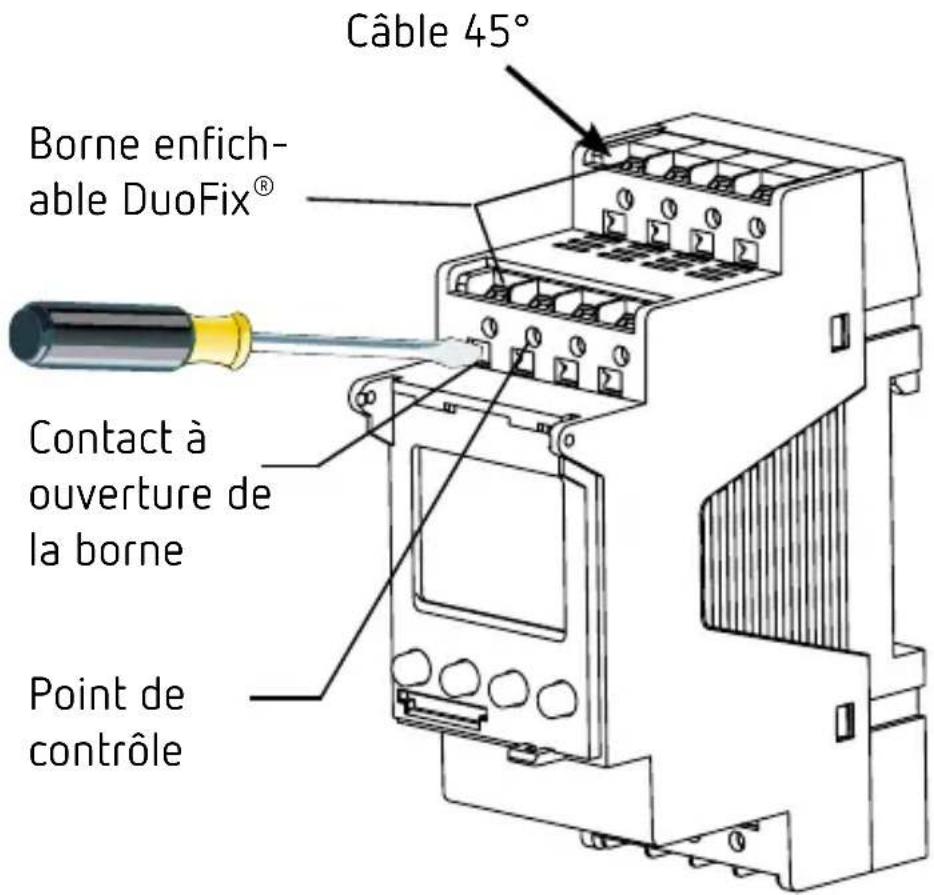

Montage de l'horloge programmable

click

Câble 45° Borne enfich- able DuoFix® Contact à ouverture de la borne Point de contrôle

Monter sur les rails DIN (selon EN 60715) ▶ Couper la tension ▶ Protéger contre toute remise en marche ▶ Vérifier l'absence de tension ▶ Mettre à la terre et court-circuiter ▶ Recouvrir ou protéger les pièces sous tension situées à proximité

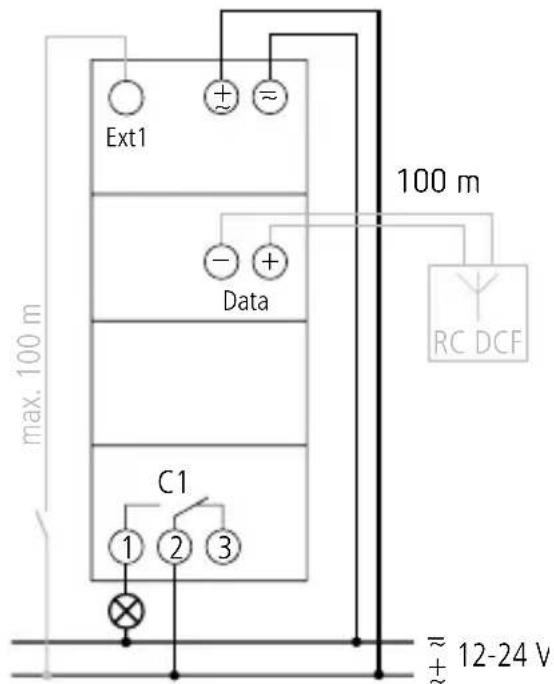

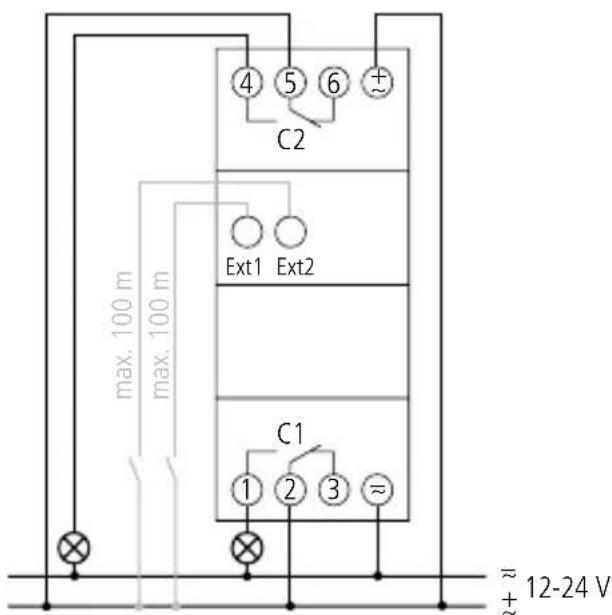

Raccordement du câble

SELEKTA 172 top2 24 VSELEKTA 171 top2 I

Ext1 Data C1 1 2 3 max. 100 m 100 m RC DCF ≈ ± 12-24 V

max. 100 m max. 100 m C2 Ext1 Ext2 C1 1 2 3 ≈ ≈ 12-24 V

▶ Isoler le câble sur 8 mm (max. 9)

Insérer le câble à 45° dans la borne enfichable DuoFix® ouverte (2 câbles possibles par position de borne) ▶ Uniquement pour les fils flexibles : pour ouvrir la borne enfichable DuoFix®, pousser le tournevis vers le bas

Retrait du câble

Pousser le contact à ouverture des bornes à ressort vers le bas à l'aide d'un tournevis

Pour SELEKTA 172 top2 24 V, le type de basse tension à commuter et le type de basse tension de la tension d'alimentation doivent être identiques (TBTS = TBTS, TBTP = TBTP, TBTF = TBTF).

En cas de commutation sur la sortie de commutation 230 V, l'horloge programmable avec basse tension fonctionnelle ne doit toutefois pas être utilisée avec TBTS comme tension d'alimentation.

Le câble de commande doit être posé séparément du câble de charge.

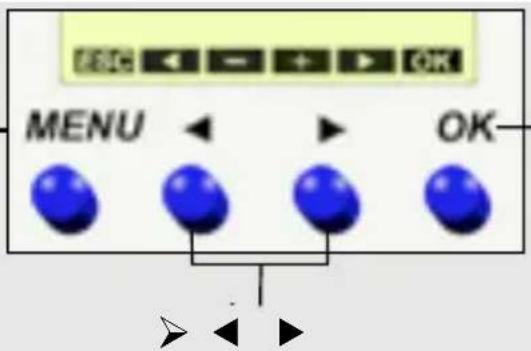

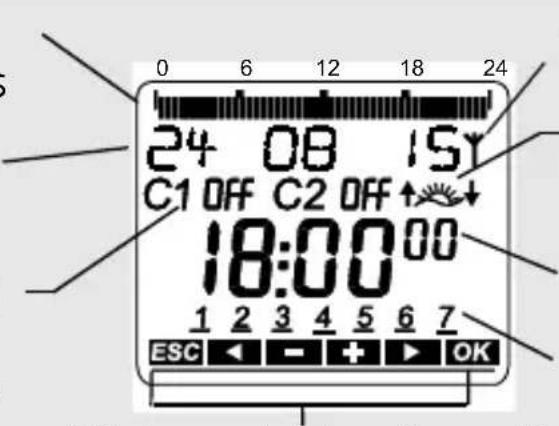

Écran et touches

Heures d'ON programmées

Affichage de la date

État du canal C1, C2

ON = marche OFF = arrêt

0 6 12 18 24 24 08 151 C1 OFF C2 OFF ↑↓ 18:00 00 ESC OK

Affichage des touches actives avec les fonctions correspondantes

Affichage de l'antenne

Affichage du lever/coucher du soleil

Affichage de l'heure

Jour de la semaine 1–7

• Activer l'affichage
• Ouvrir le menu
• Annuler le menu - ESC

(Quitter le menu)

Les options possibles sont affichées

• Enregistrer la sélection
• Confirmer la sélection

Principe de fonctionnement

1. Lire les lignes de texte Un texte / symbole symbolise une question

1. Prendre une décision

Confirmation

Appuyer sur OK

Modifier / Changer

Appuyer sur

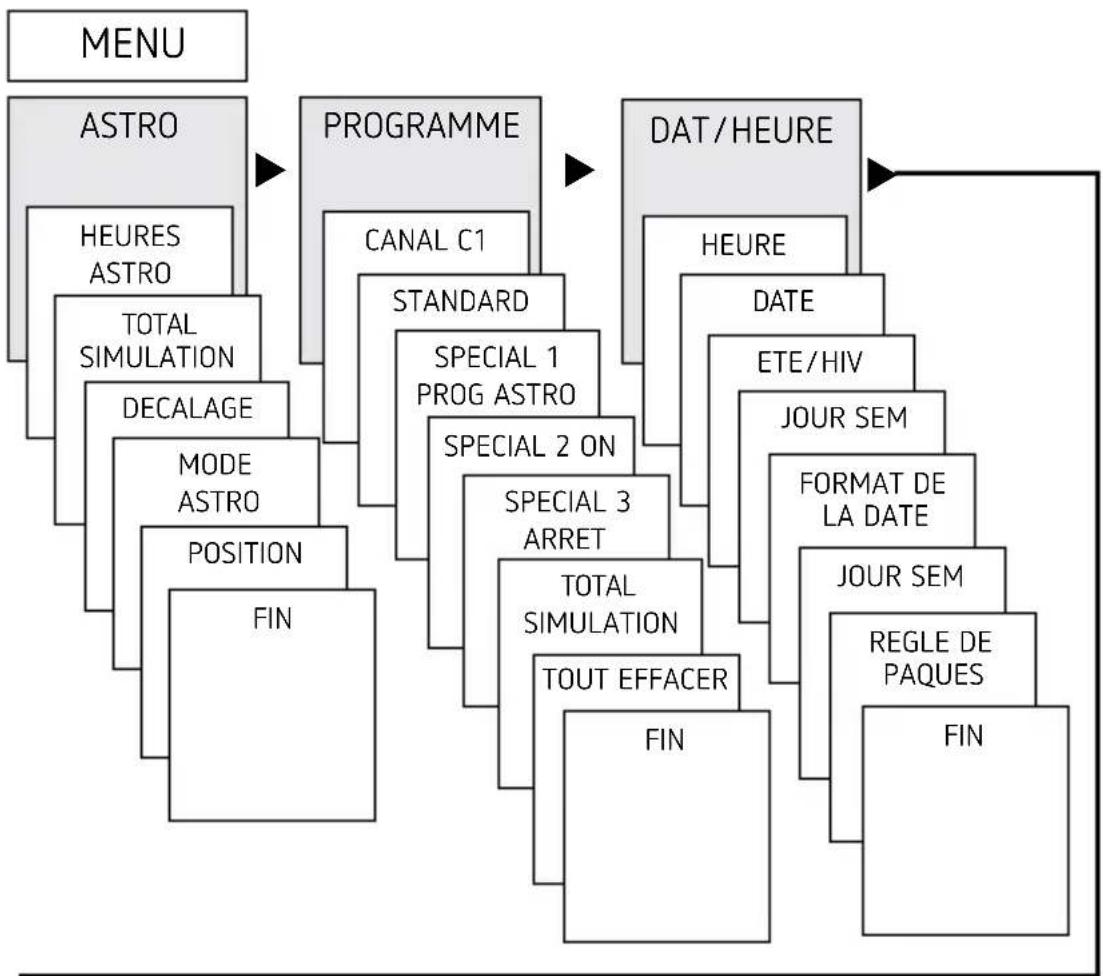

Aperçu du menu


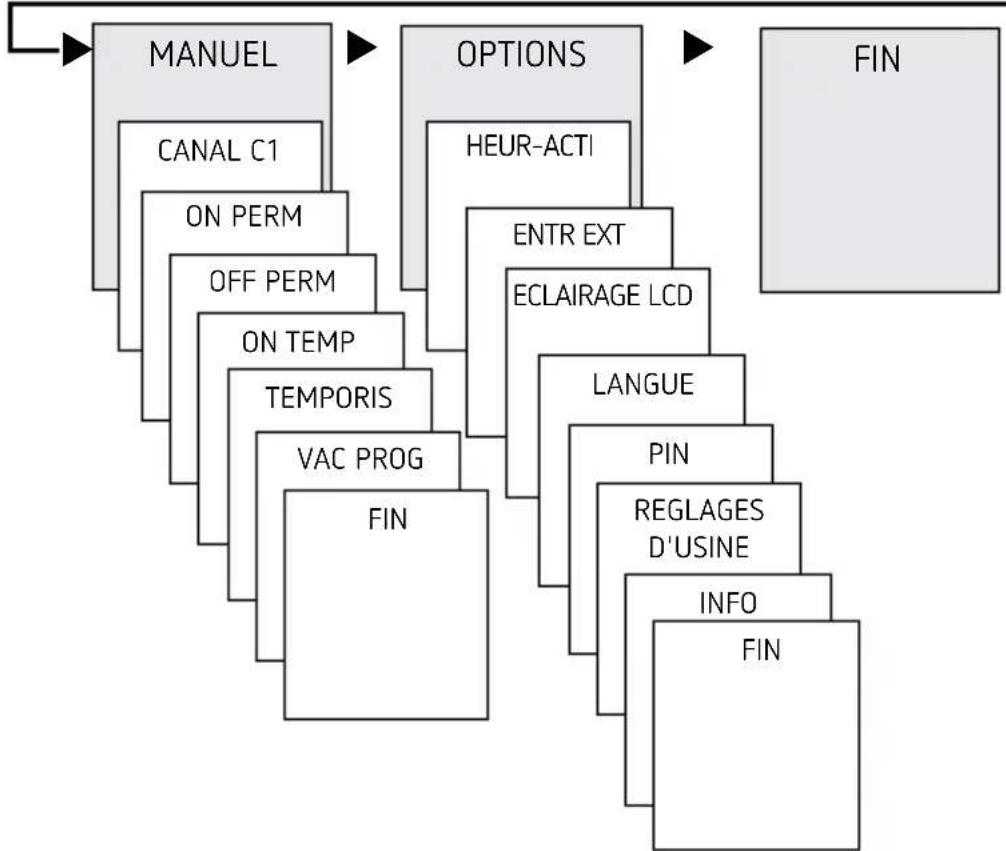

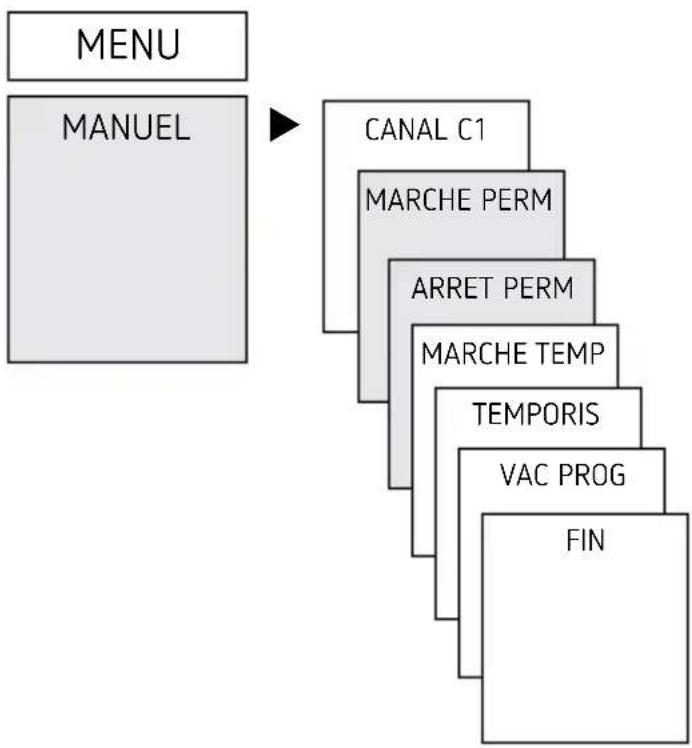

    A["MANUEL"] --> B["CANAL C1"]
    B --> C["ON PERM"]
    C --> D["OFF PERM"]
    D --> E["ON TEMP"]
    E --> F["TEMPORIS"]
    F --> G["VAC PROG FIN"]

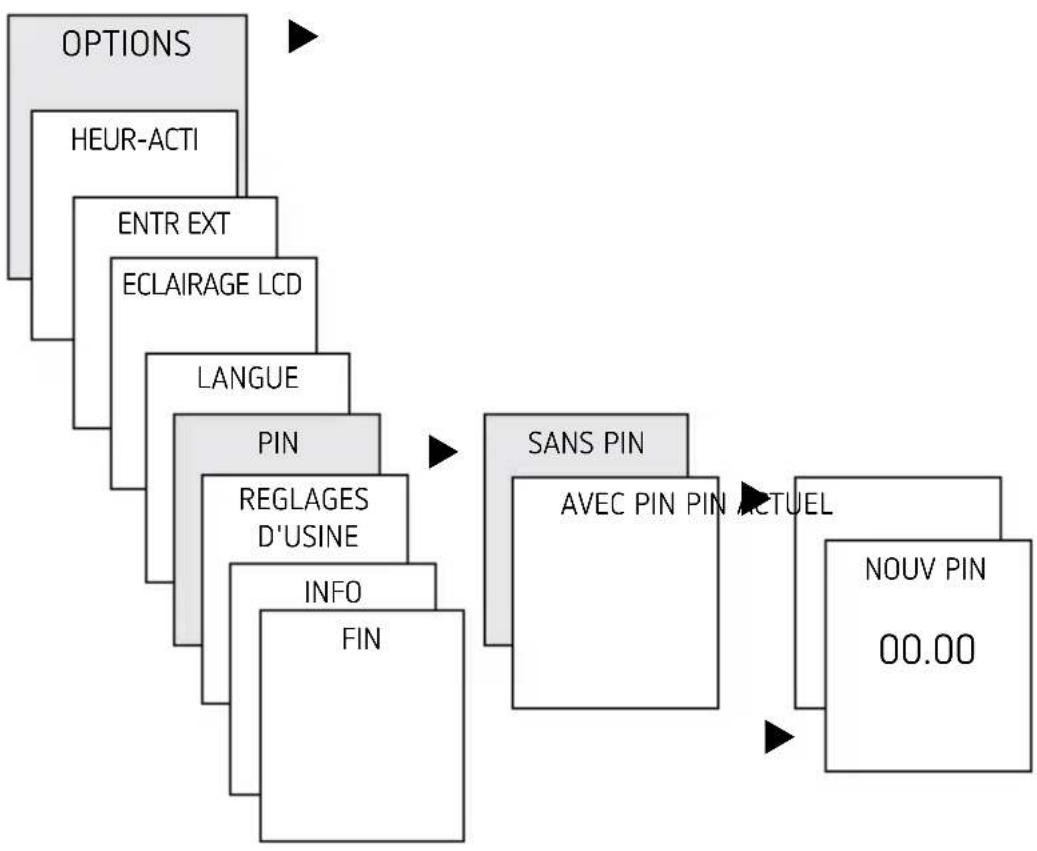

    H["OPTIONS"] --> I["HEUR-ACTI"]
    I --> J["ENTR EXT"]
    J --> K["ECLAIRAGE LCD"]
    K --> L["LANGUE"]
    L --> M["PIN"]
    M --> N["REGLAGES D'USINE"]
    N --> O["INFO FIN"]
    P["FIN"] --> Q

Première mise en service

Réglage de la langue, du pays, de la ville, de la date, de l'heure et de la règle pour le passage à l'heure d'été/hiver (ETE/HIV). Appuyer sur une touche quelconque et suivre les instructions affichées à l'écran (voir figure).

Menu ASTRO

Le menu ASTRO permet d'afficher ou de modifier les heures astronomiques, la simulation totale, le décalage, le mode astro, ainsi que la position (coordonnées).

• Heures astronomiques Représentation des heures astronomiques (y compris du décalage) pour la journée actuelle
• Total simulation Représentation du comportement de commutation avec une date de début au choix (le programme vacances n'est pas représenté)

- Décalage Grâce au décalage (valeur de correction), les heures astronomiques calculées peuvent être décalées de +/- 120 minutes. Ainsi, il est possible d'adapter l'heure d'activation / de désactivation astronomique aux spécificités locales (par ex. montagnes, bâtiments élevés, etc.) ou aux souhaits personnels.

- Mode astro

- Marche le soir, off le matin : activé au coucher du soleil, désactivé au lever du soleil (exemple : éclairage de rue)

- Arrêt le soir, marche le matin : désactivé au coucher du soleil, activé au lever du soleil (exemple : terrarium)

- Astro inactif : les heures astronomiques n'agissent pas (fonction d'horloge programmable « Horaire de commutation fixe » uniquement)

- Position

- Réglage du lieu via la sélection d'une ville ou les coordonnées (longitude / latitude, fuseau horaire). La carte mémoire OBELISK top2 ou le logiciel PC permet d'ajouter jusqu'à 10 autres villes (= favoris).

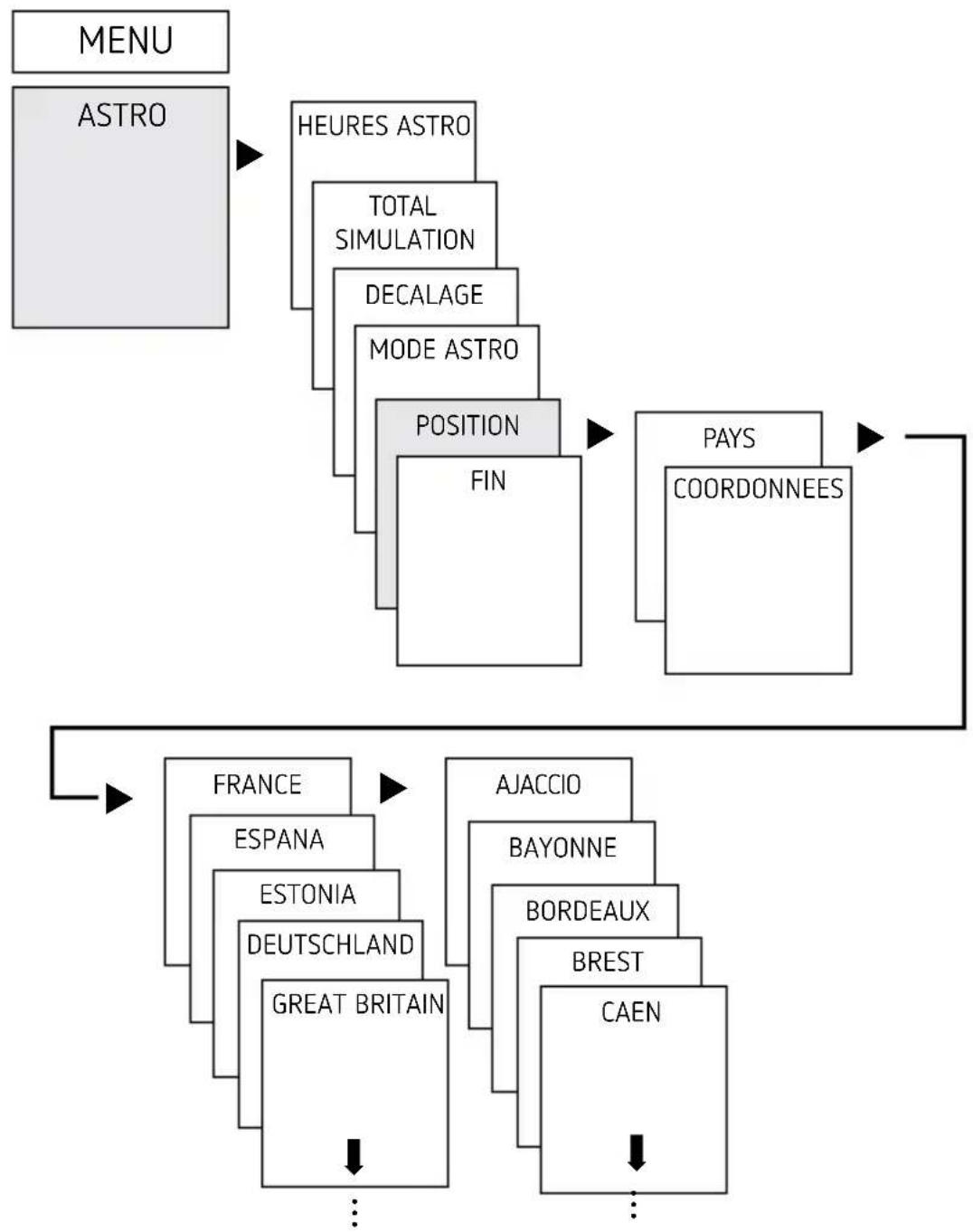

Modification de l'heure astronomique / la position

Saisir par ex. un autre pays, une autre ville

Appuyer sur MENU (voir figure).

Réglage de la fonction de décalage

Appuyer sur MENU ▶ Sélectionner ASTRO, confirmer avec OK ▶ Sélectionner DECALAGE, confirmer avec OK

▶ Sélectionner DECALAGE MATIN ou DECALAGE SOIR, confirmer avec OK

▶ Régler l'heure, confirmer avec OK

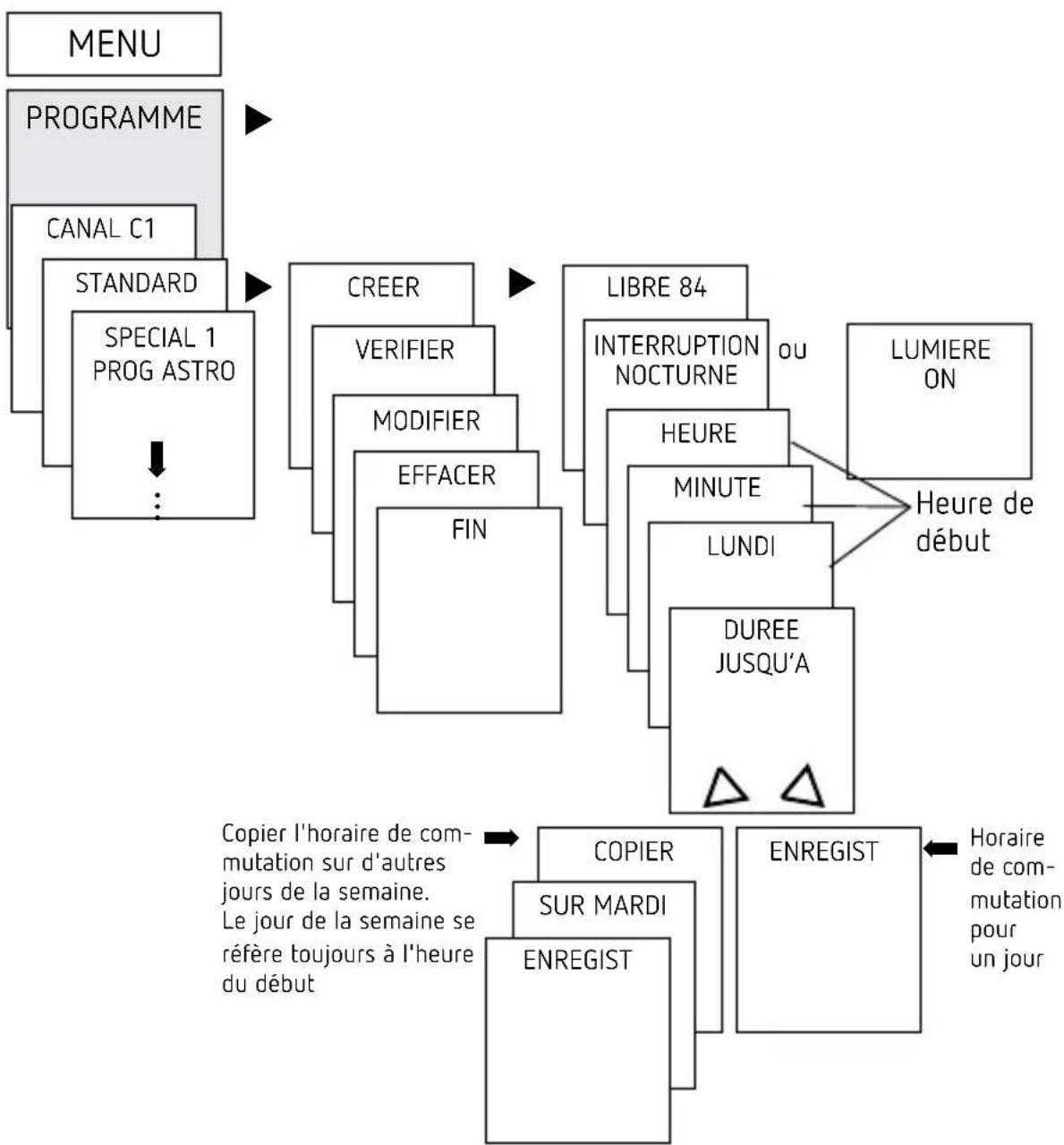

Programmation d'un horaire de commutation fixe (par ex. dans le programme standard)

Un horaire de commutation se compose toujours d'une heure de début et d'une heure de fin (DUREE JUSQU'A); par ex. désactivation nocturne le lundi de 23:00 à 05:00

84 emplacements de mémoire libres sont disponibles

Appuyer sur MENU ▶ Sélectionner PROGRAMME, confirmer avec OK ▶ Sélectionner CANAL, confirmer avec OK ▶ Sélectionner STANDARD, confirmer avec OK ▶ Sélectionner CREER, confirmer avec OK ▶ Sélectionner INTERRUPTION NOCTURNE ou LUMIERE ON, confirmer avec OK

▶ Régler les horaires de commutation souhaités (heures, minutes, jour), confirmer avec OK

▶ Sélectionner COPIER ou ENREGIST

▶ Appuyer sur ▶ pour sauvegarder, confirmer avec OK

Appuyer sur OK pour copier

Programmes spéciaux

• Les appareils SELEKTA 171 top2 RC 24 V et SELEKTA 172 top2 24 V possèdent 3 programmes spéciaux, qui permettent d'effectuer les commutations en fonction du calendrier.
• Chaque programme spécial peut être activé via une ou plusieurs plages de dates.

- Il existe 3 types de plages de dates :

- Plage de date fixe :

par ex. heure de début le 02/04/2015 à 16:00

heure de fin le 24/04/2015 à 10:00

- Plage de date répétée tous les ans,

par ex. Noël :

heure de début le 24/12 à 18:00 chaque année

heure de fin le 26/12 à 23:00 chaque année

- Plage de date dépendant de Pâques, par ex. dimanche

samedi et lundi de Pentecôte :

heure de début : 49 jours après Pâques à 0:00,

chaque année, heure de fin : 51 jours après Pâques à

0:00, chaque année

24:00 est programmé sur la même heure que 0:00 du jour

suivant.

Jours fériés liés à pâques en allemagne

Jour férié Jours avant / après Dimanche de Pâques

Lundi des Roses - 48

Vendredi saint - 2

Lundi de Pâques + 1

Ascension + 39

Lundi de Pentecôte + 50

Fête-Dieu + 60

- Programme spécial 1

• Heures astronomiques activées
• 1x interruption nocturne en option
• 1x interruption de jour en option
• Activé dans les plages de dates programmées. Exemple : le programme standard allume l'éclairage de rue en fonction des heures astronomiques. Une interruption nocturne est programmée de 23:00 à 04:00. Le programme spécial 1 est actif dans la plage de dates du 30 avril à 12:00 au 1er mai à 12:00. Comme aucune interruption nocturne n'est programmée, l'éclairage de rue reste allumé toute la nuit.

- Programme spécial 2

- MARCHE permanente

Toujours en marche pendant les plages de dates programmées

Exemple : le programme standard allume l'éclairage d'une enseigne lumineuse uniquement la nuit. Pendant la semaine promotionnelle du 17/04/2015 à 9:00 au 24/04/2015 à 18:00, le programme spécial allume l'enseigne lumineuse de manière permanente.

- Programme spécial 3

- Arrêt permanent

Toujours à l'arrêt pendant les plages de dates programmées

Exemple : le programme standard allume l'éclairage de parking en fonction des heures astronomiques. Le programme spécial n'allume pas l'éclairage de parking du 14 juillet à 0:00 au 15 juillet à 04:00.

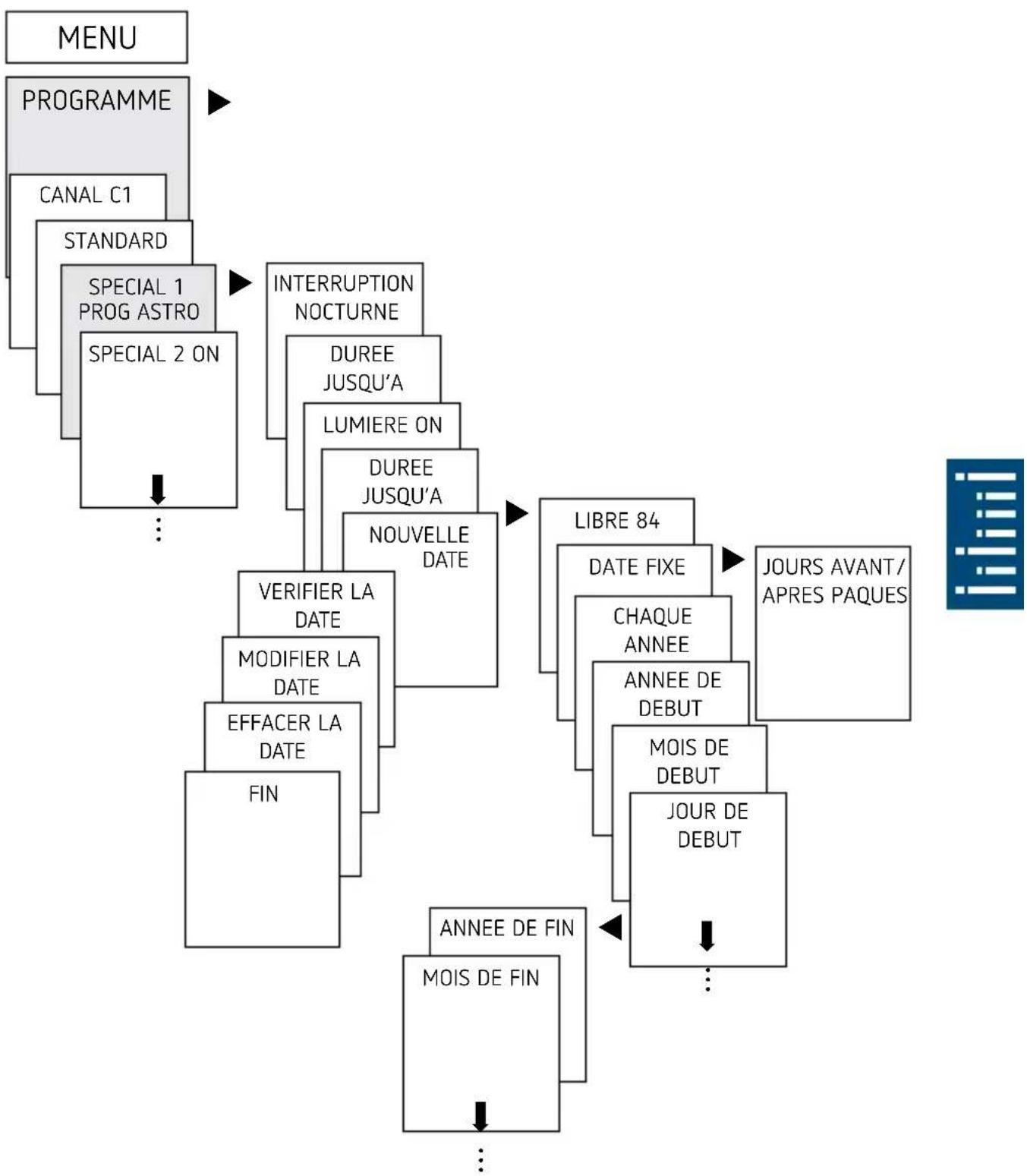


Réglage de l'heure d'été / d'hiver

Appuyer sur MENU ▶ Sélectionner DAT/HEURE, confirmer avec OK ▶ Sélectionner ETE/HIV, confirmer avec OK ▶ Sélectionner la région souhaitée pour l'heure ETE/HIV, confirmer avec OK

Si une antenne DCF est utilisée, le passage à l'heure ETE/HIV doit tout de même être activé.

Durée de la commutation MARCHE / arrêt

Appuyer sur MENU ▶ Sélectionner MANUEL, confirmer avec OK ▶ Sélectionner CANAL, confirmer avec OK ▶ Sélectionner MARCHE PERM ou ARRET PERM, confirmer avec OK

Réglage de la fonction vacances

Appuyer sur MENU ▶ Sélectionner MANUEL, confirmer avec OK ▶ Sélectionner CANAL, confirmer avec OK ▶ Sélectionner VAC PROG, confirmer avec OK ▶ Sélectionner MARCHE, confirmer avec OK ▶ Sélectionner VAC DEBUT, confirmer avec OK ▶ Saisir ANNEE, MOIS, JOUR, HEUR, confirmer avec OK ▶ Sélectionner VAC FIN, confirmer avec OK ▶ Saisir ANNEE, MOIS, JOUR, HEUR, confirmer avec OK

Réglage de l'entrée externe

Pour le canal, il est possible de régler une ENTR EXT (voir figure) avec différentes fonctions.

3 sous-menus sont disponibles : inactif, (fonction) bouton-poussoir, (fonction) interrupteur

• INACTIF : l'entrée externe ne possède aucune fonction
• BOUTON POUSSOIR : temporaire (commutation manuelle), temporisé (compte à rebours) et minuterie d'escalier sont disponibles

- INTERRUPTEUR : marche permanente, arrêt permanent et uniquement astronomique sont disponibles

Si une fonction est activée via un bouton-poussoir ou un interrupteur externe, EXTERNE apparaît à l'écran.

▶ Appuyer sur MENU, sélectionner ENTR EXT avec ▶ et suivre les indications à l'écran

Activation du code PIN

Le code PIN se règle via le menu dans OPTIONS.

En cas d'oubli du code PIN, contacter l'assistance téléphonique de Theben.

Préparer le numéro de série de l'appareil.

Réglage de la commutation manuelle ou permanente

La commutation manuelle ou permanente peut être réglée dans le menu MANUEL ou (dans l'affichage automatique) par une combinaison de touches (voir figure).

- Commutation manuelle Inversion de l'état du canal jusqu'à la prochaine commutation automatique ou programmée.

- Commutation permanente Tant qu'une commutation permanente (marche ou arrêt) est activée, les horaires de commutation programmées ne sont pas appliquées.

C1 C2 —

Activation de la commutation manuelle

Appuyer brièvement sur les deux touches en même temps

Activation de la commutation permanente

Appuyer 2 secondes sur les deux touches en même temps

Déverrouillage de la commutation manuelle / permanente

Appuyer sur les deux touches en même temps

Compteur d'heures de fonctionnement

Les heures de fonctionnement du canal (relais) sont affichées et supprimées dans le menu OPTIONS. Si les heures de fonctionnement dépassent la valeur réglée dans le menu Service, cette information est indiquée dans le menu SERVICE.

Exemple : remplacement du dispositif lumineux après 5 000 h.

Supprimer les heures de fonctionnement ou augmenter la valeur réglée dans Service (par ex. à 10 000 h)

Réception du signal temporel avec l'antenne TOP2 RC appropriée (pour selekta 171 TOP2 RC 24 v uniquement)

L'antenne top2 RC-DCF (90704410) peut être raccordée à l'horloge programmable SELEKTA 171 top2 RC 24 V.

Respecter les consignes fournies dans la notice d'utilisation de l'antenne top2 RC-DCF.

Le raccordement de l'horloge programmable à l'antenne top2 RC-DCF permet de la synchroniser automatiquement via un signal DCF.

Après un raccordement au réseau ou une réinitialisation, l'horloge bascule en affichage automatique, dès réception du signal d'émission DCF.

Adaptation au fuseau horaire

Une fois la synchronisation réussie, le fuseau horaire peut être modifié dans le menu DATE/HEURE.

➢ Corriger l'heure locale (fuseau horaire) dans le menu HEURE (affichage : MODIFIER L'HEURE).

Réception d'un signal d'émission DCF :

Affichage : Jour + Mois + RC (Radio Control)

Pas de réception du signal DCF

Affichage : par ex. 24 11 07

Pas de connexion à

l'antenne :

Affichage : par ex. 24 11 07

Ext1 L N DATA 24 11 RC OFF 18:00 00 SELECTA171top2RC MENU OK 1 0,5mm-3 2,5mm-3 230-240V~ 50-30Hz 16(10)A250V~ R.10a-30T C1 1 2 3 max.100 m

Utilisation de la carte mémoire OBELISK TOP2

La carte mémoire OBELISK top2 n'est pas incluse dans le contenu de livraison de l'appareil, mais peut être commandée comme accessoire (9070404).

Toutes les fonctions peuvent également être réglées sur le PC via le logiciel OBELISK et transmises à l'appareil à l'aide de la carte mémoire.

▶ Insérer la carte mémoire dans l'horloge programmable

- Importer / exporter les horaires de commutation et les réglages de l'appareil mémorisés dans l'horloge programmable ou démarrer le programme Obelisk

▶ Retirer la carte mémoire après la copie, etc.

Éviter une charge ou une pollution mécanique lors d'un stockage / transport

Copie le programme de commutation et au choix tous les réglages de l'horloge programmable (par ex. format de l'heure, etc.) de la carte mémoire sur l'horloge programmable.

Copier HOR → obelisk

Copier tous les programmes de commutation et réglages de l'horloge programmable à la carte mémoire.

Démarrage du programme obelisk

Reprend tous les horaires de commutation, qui ont été programmés sur la carte mémoire.

Dès que la carte mémoire a été retirée, les horaires de commutations de l'horloge programmable sont à nouveau actifs.

Le logiciel PC actuel OBELISK top2 est disponible à l'adresse www.theben.de.

Réinitialisation de l'horloge programmable

Appuyer sur les 4 touches simultanément → Il est maintenant de choisir entre PROGRAMMES GARDER et PROGRAMMES EFFACER

6. Caractéristiques techniques

Tension de service 12–24 V, 50–60	Hz, +10 % / –15 %,12–24 V CC, +10 % / –15 %
Veille 0,9 W (1714100)	0,2 W (1724100)
Puissance de commutation max. 16 A (à 250 V CA, cos φ = 1)
Puissance de commutation 2 A (à 250 V CA, cos φ = 0,6)
Puissance de commutation min. 10 mA / 230 V CA100 mA / 12 V CA / CC
Indice de protection IP 20 selon EN 60529
Classe de protection Classe de protection : Il selon la norme EN 60730-1 en cas de montage conforme pour une alimentation avec TBTF et/ou une commutation du réseau
Classe de protection III pour une alimentation avec TBTS et une commutation de TBTS
Température de service -30 °C ... +55 °C
Horaire de commutation minimum 1 min
Réserve de marche 10 ans à +20 °C
Précision de marche (typiche) ± 0,25 s/jour (25 °C)
Tension assignée de tenue aux chocs	4 kV
Degré de pollution 2
Contact Inverseur, micro-contact
Nombre max. de cycles de commutation pour une charge ohmique de 16 A	50 000
Charge de lampe à incandescence 1 000 W
Charge de lampe halogène (230 V) 1 000 W
Lampes fluorescentes (ballasts à faibles pertes) :non compensées (230 V)compensées en série (230 V)compensées en parallèle (230 V)	1 000 VA1 000 VA80 W (max. 12 μF)
Lampes fluorescentes (ballasts électroniques) (230 V)	120 W
Lampes fluorescentes compactes (ballasts électroniques)	30 W
Lampes à LED (< 2 W) 6 W
Lampes à LED (2 W - 8 W) 20 W
Lampes à LED (> 8 W) 25 W
Correspond au type 1 BSTU selon CEI/EN 60730-2-7 ou CEI/EN 60730-1

La commutation de n'importe quel conducteur externe est autorisée.
Autorisé pour la commutation de TBTS et du réseau

7. Contact

Hohenbergstr. 32

D-72401 Haigerloch

ALLEMAGNE

Tél. [phone]

Fax [phone]

Assistance téléphonique

Tél. [phone]

[e-mail]

Adresses, numéros de téléphone, etc.

www.theben.de
