TR 612 top2 24V - Horloge programmable THEBEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Commutateur horaire numérique
Tension d'alimentation	24V
Programmation	Programmation hebdomadaire avec possibilité de réglage horaire précis
Nombre de canaux	2 canaux indépendants
Capacité de charge	16A par canal
Fonctionnalités supplémentaires	Fonction de minuterie, mode vacances
Utilisation	Idéal pour le contrôle d'éclairage et d'appareils électriques
Maintenance	Vérifier régulièrement le bon fonctionnement et nettoyer les contacts
Sécurité	Protection contre les surcharges et les courts-circuits
Dimensions	Standard, adapté pour montage sur rail DIN
Garantie	2 ans

FOIRE AUX QUESTIONS - TR 612 top2 24V THEBEN

Comment programmer le commutateur horaire numérique THEBEN TR 612 top2 24V ?

Pour programmer le commutateur, appuyez sur le bouton 'PROG' pour entrer dans le mode de programmation. Utilisez les boutons de navigation pour sélectionner les heures et les minutes, puis confirmez chaque réglage en appuyant à nouveau sur 'PROG'.

Que faire si le commutateur n'affiche pas l'heure correcte ?

Vérifiez que le fuseau horaire est correctement réglé. Si l'heure est toujours incorrecte, réinitialisez le commutateur en le débranchant pendant quelques minutes, puis rebranchez-le et reprogrammez l'heure.

Le commutateur ne s'allume pas, que faire ?

Assurez-vous que le commutateur est correctement alimenté en vérifiant les connexions. Testez également la source d'alimentation pour vous assurer qu'elle fonctionne.

Comment réinitialiser le commutateur horaire numérique ?

Pour réinitialiser le commutateur, maintenez enfoncé le bouton 'RESET' pendant environ 5 secondes. Cela restaurera les paramètres d'usine.

Puis-je utiliser le THEBEN TR 612 top2 24V avec des appareils de forte puissance ?

Oui, le THEBEN TR 612 top2 24V est conçu pour supporter des charges allant jusqu'à 16A. Assurez-vous de respecter les spécifications de charge maximales.

Comment changer la pile de sauvegarde du commutateur ?

Ouvrez le couvercle arrière du commutateur et remplacez la pile par une nouvelle pile de type CR2032. Assurez-vous de respecter la polarité lors de l'installation.

Le commutateur fonctionne, mais le programme ne s'exécute pas correctement. Que faire ?

Vérifiez les paramètres de programmation pour vous assurer qu'ils sont correctement configurés. Assurez-vous également que le mode 'AUTO' est sélectionné.

Comment modifier les réglages d'heure d'été ?

Accédez aux paramètres de date et d'heure dans le menu de programmation et ajustez manuellement l'heure en ajoutant ou en soustrayant une heure selon les besoins.

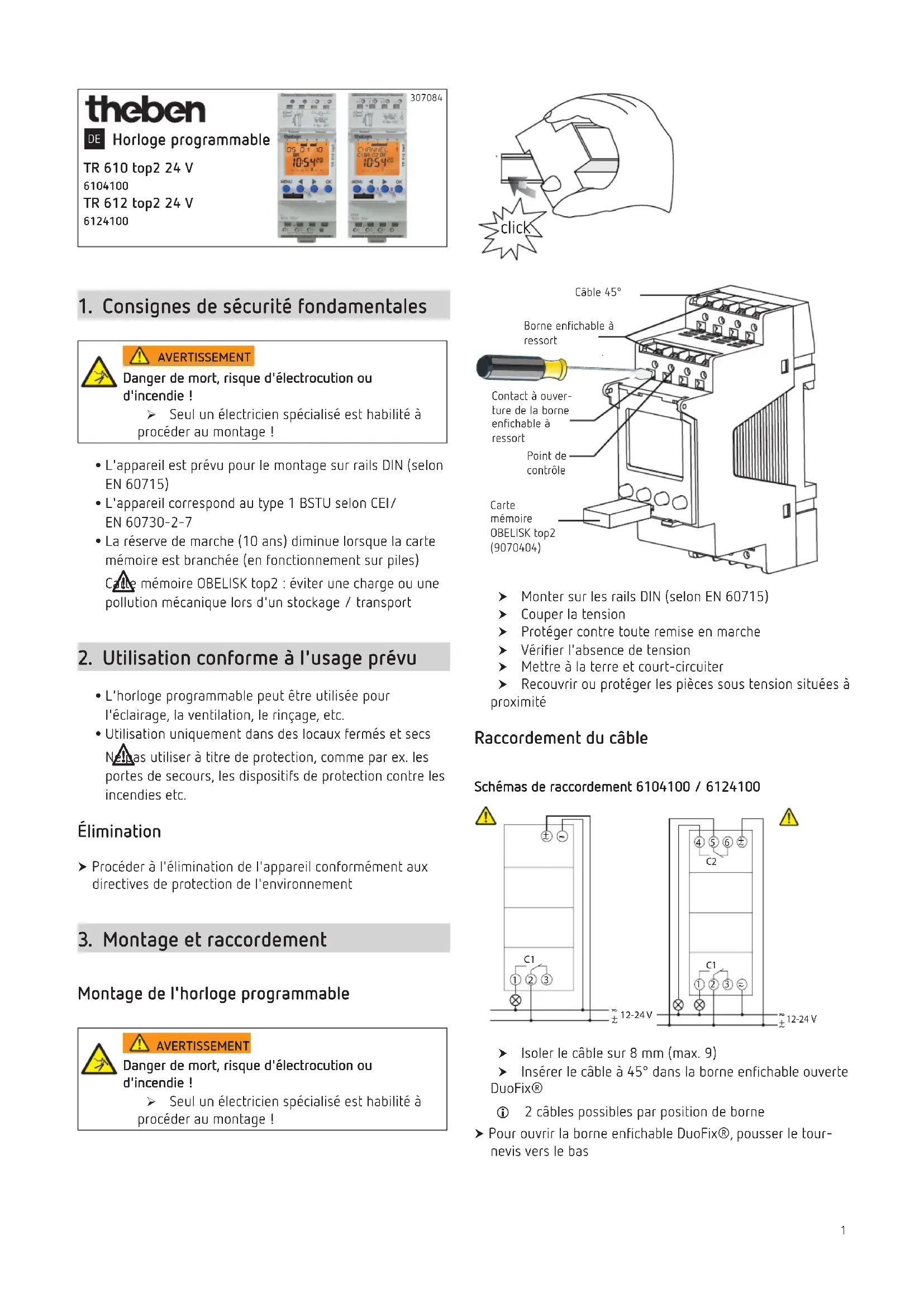

MODE D'EMPLOI TR 612 top2 24V THEBEN

Avertissement

Danger de mort, risque d'électrocution ou d'incendie !

Seul un électricien spécialisé est habilité à procéder au montage !

• L'appareil est prévu pour le montage sur rails DIN (selon EN 60715) • L'appareil correspond au type 1 BSTU selon CEI/EN 60730-2-7 - La réserve de marche (10 ans) diminue lorsque la carte mémoire est branchée (en fonctionnement sur piles) Carte mémoire OBELISK top2 : éviter une charge ou une pollution mécanique lors d'un stockage / transport

2. Utilisation conforme à l'usage prévu

• L'horloge programmable peut être utilisée pour l'éclairage, la ventilation, le rinçage, etc.
• Utilisation uniquement dans des locaux fermés et secs. Ne pas utiliser à titre de protection, comme par ex. les portes de secours, les dispositifs de protection contre les incendies, etc.

Élimination

Procéder à l'élimination de l'appareil conformément aux directives de protection de l'environnement

Avertissement

Danger de mort, risque d'électrocution ou d'incendie !

Seul un électricien spécialisé est habilité à procéder au montage !

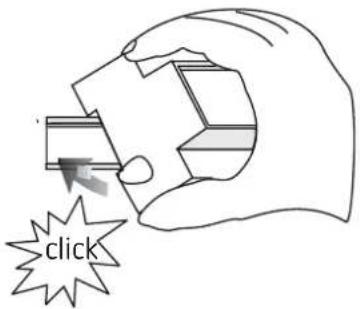

click

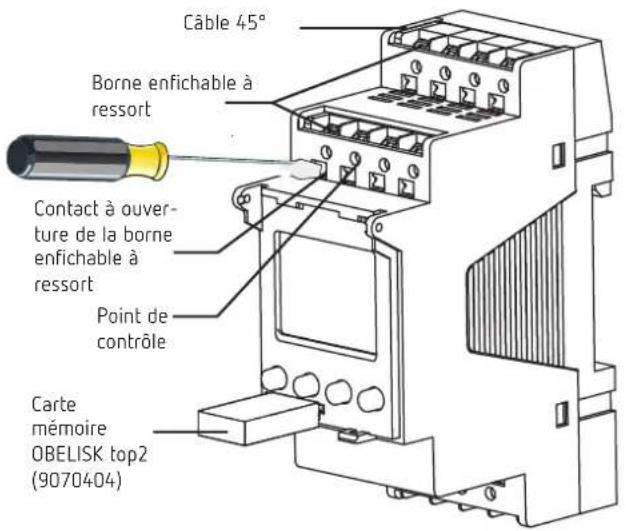

Câble 45° Borne enfichable à ressort Contact à ouverture de la borne enfichable à ressort Point de contrôle Carte mémoire OBELISK top2 (9070404)

Monter sur les rails DIN (selon EN 60715) ▶ Couper la tension ▶ Protéger contre toute remise en marche ▶ Vérifier l'absence de tension ▶ Mettre à la terre et court-circuiter ▶ Recouvrir ou protéger les pièces sous tension situées à proximité

Raccordement du câble

Schémas de raccordement 6104100 / 6124100

C1 1 2 3 ~ ± 12-24V C2 4 5 6 1 2 3 ~ ± 12-24 V C1

▶ Isoler le câble sur 8 mm (max. 9)

Insérer le câble à 45° dans la borne enfichable ouverte DuoFix®

2 câbles possibles par position de borne

Pour ouvrir la borne enfichable DuoFix®, pousser le tournevis vers le bas

Pour les appareils, le type de basse tension à commuter et le type de basse tension de la tension d'alimentation doivent être identiques (TBTS = TBTS, TBTP = TBTP, TBTF = TBTF).

En cas de commutation sur la sortie de commutation 230 V, la minuterie avec basse tension fonctionnelle ne doit toutefois pas être utilisée avec TBTS comme tension d'alimentation.

Le câble de commande doit être posé séparément du câble de charge.

Retrait du câble

Pousser le contact à ouverture de la borne enfichable à ressort vers le bas à l'aide du tournevis

4. Description de l'appareil

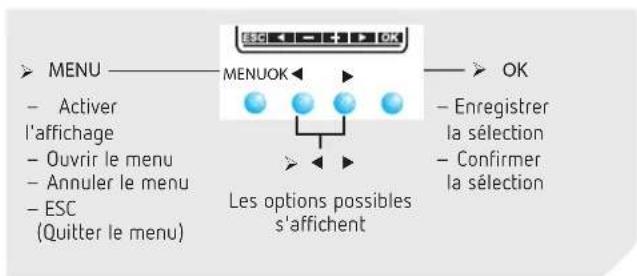

Écran et touches

Heures de com- mutation programmées 24:11:05 C1 OFF C2 OFF 18:00:00 Effichage de la date État du canal C1,C2 ON = activé OFF = désactivé Effichage des touches actives avec les différentes fonctions Effichage de l'heure Jours de la semaine de 1 à 7

MENU - Activer l'affichage - Ouvrir le menu - Annuler le menu - ESC (Quitter le menu) MENUOK Les options possibles s'affichent - Enregistrer la sélection - Confirmer la sélection - OK

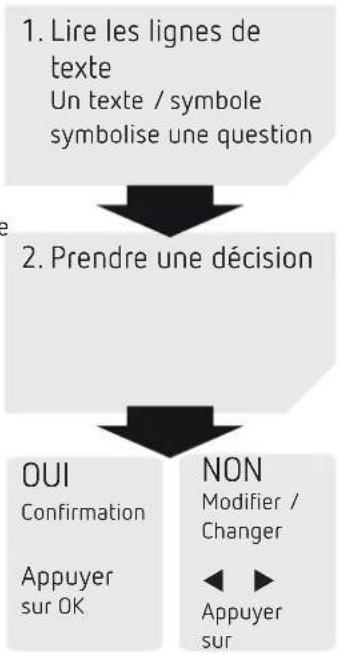

Principe de fonctionnement

Aperçu Menu


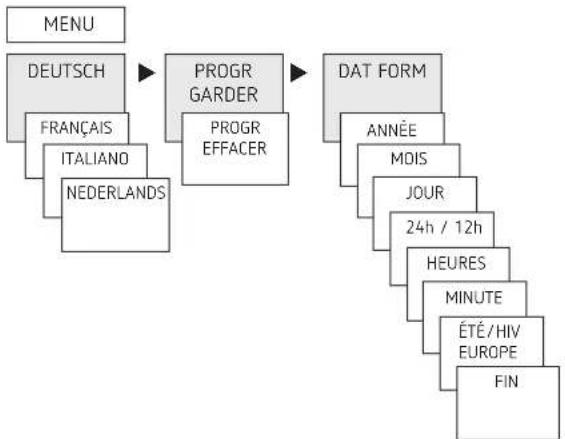

Première mise en service

▶ Régler la langue, le pays, la ville, la date, ainsi que l'heure d'été / d'hiver (ÉTÉ/HIV)

Appuyer sur une touche quelconque et suivre les instructions affichées à l'écran (voir figure)

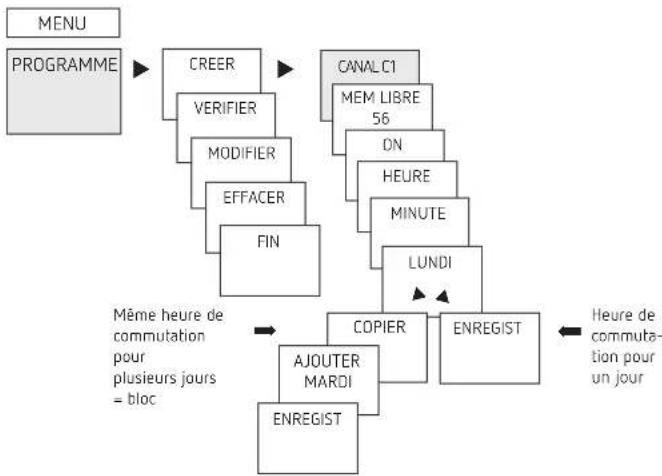

Programmation d'un horaire de commutation

Une heure de commutation se compose toujours d'une heure de début et d'une heure de fin. 56 emplacements de mémoire libres sont disponibles.

Exemple : allumer l'éclairage d'un hall des sports du lundi au vendredi, de 7:30 à 12:00

Appuyer sur MENU ▶ Sélectionner PROGRAMME, confirmer avec OK ▶ Sélectionner CREER, confirmer avec OK ▶ Sélectionner CANAL C1 ou C2, confirmer avec OK ▶ Sélectionner ON (pour durées d'activation), confirmer avec ▶ Régler la durée d'activation (Lu-Ve, 7:30), confirmer avec OK ▶ Sélectionner COPIER, confirmer avec OK

AJOUTER MARDI apparaît, confirmer avec OK et confirmer également Me, Je et Ve avec OK.

▶ Continuer avec ▶ jusqu'à ce que ENREGIST apparaisse.

▶ Confirmer avec OK.

Répéter toutes les étapes pour l'horaire de désactivation, mais sélectionner à la place de ON ▶ OFF et pour les heures et les minutes, saisir 12:00

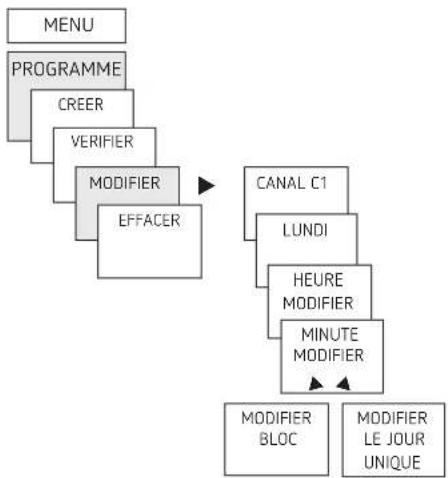

Modification d'un horaire de commutation

Vous pouvez modifier un bloc, c'est-à-dire un horaire de commutation copié sur plusieurs jours (par ex. Lu-Ve), ou un seul horaire de commutation

Modification de certains horaires de commutation

Appuyer sur MENU ▶ Sélectionner PROGRAMME, confirmer avec OK ▶ Sélectionner MODIFIER, confirmer avec OK ▶ Sélectionner CANAL C1 ou C2, confirmer avec OK ▶ Sélectionner le jour, confirmer avec OK ▶ HEURE MODIFIER, modifier les heures et les minutes avec les touches + ou - et confirmer avec OK.

Pour modifier plusieurs horaires de commutation, sélectionner MODIFIER BLOC, confirmer avec OK.

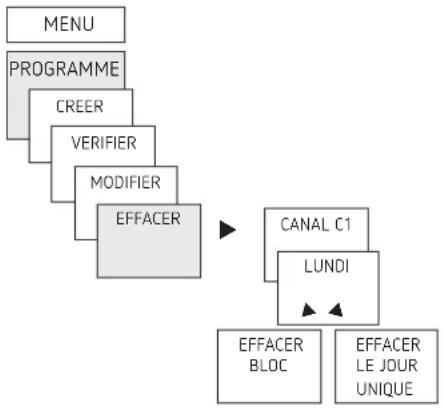

Suppression d'un horaire de commutation

Vous pouvez supprimer un bloc, c'est-à-dire un horaire de commutation copié sur plusieurs jours (par ex. Lu-Ve), ou un seul horaire de commutation

Appuyer sur MENU. ▶ Sélectionner PROGRAMME, confirmer avec OK ▶ Sélectionner EFFACER, confirmer avec OK ▶ Sélectionner COMMUTAT, confirmer avec OK ▶ LUNDI apparaît, confirmer avec OK ▶ Sélectionner EFFACER BLOC, confirmer avec OK

▶ Avec ▶ EFFACER LUNDI, etc., il est possible de supprimer des jours uniques.

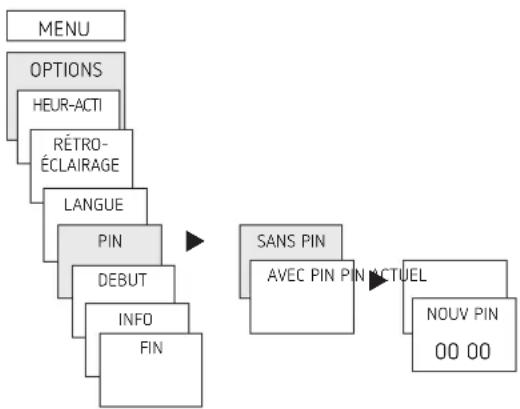

Activation du code PIN

Le code PIN se règle via le menu dans OPTIONS.

i Si vous avez perdu votre code PIN, contactez l'assistance téléphonique de Theben.

Préparer le numéro de série.

Réglage de la commutation manuelle ou permanente

La commutation manuelle ou permanente peut être réglée dans le menu MANUEL ou (dans l'affichage automatique) par une combinaison de touches (voir figure).

• Commutation manuelle : inversion de l'état du canal jusqu'à la prochaine commutation automatique ou programmée.
• Commutation permanente : tant qu'une commutation permanente (marche ou arrêt) est activée, les horaires de commutation programmées ne sont pas appliquées

Canal C1 Canal C2 ok

Activation de la commutation manuelle

Appuyer brièvement sur les deux touches en même temps

Activation de la commutation permanente

Appuyer 2 secondes sur les deux touches en même temps

Déverrouillage de la commutation manuelle / permanente

Appuyer sur les deux touches en même temps

Compteur d'heures de fonctionnement

Les heures de fonctionnement du canal (relais) sont affichées et supprimées dans le menu OPTIONS. Si les heures de fonctionnement dépassent la valeur réglée dans le menu Service, cette information est indiquée dans le menu SERVICE.

Exemple : remplacement du dispositif lumineux après 5 000 h.

Supprimer les heures de fonctionnement ou augmenter la valeur réglée dans Service (par ex. à 10 000 h)

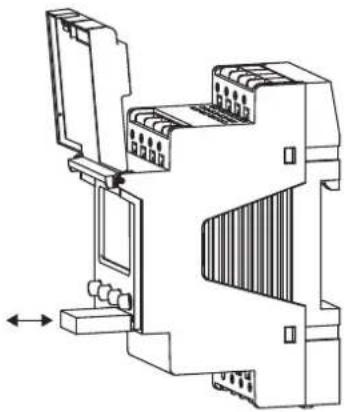

Utilisation de la carte mémoire OBELISK TOP2

Toutes les fonctions peuvent également être réglées sur le PC via le logiciel OBELISK et transmises à l'appareil à l'aide de la carte mémoire.

Insérer la carte mémoire dans l'horloge programmable

Importer / exporter les heures de commutation et les réglages d'appareil mémorisés dans l'horloge programmable ou démarrer le programme Obelisk

▶ Retirer la carte mémoire après la copie, etc.

Éviter une charge ou une pollution mécanique lors d'un stockage / transport

Le logiciel PC OBELISK top2 est disponible sur www.theben.de

Copier le programme de commutation et au choix tous les réglages de l'horloge programmable (par ex. format de l'heure, etc.) de la carte mémoire sur l'horloge programmable.

Copie HEURE → obelisk

Copier tous les programmes de commutation et réglages de l'horloge programmable sur la carte mémoire.

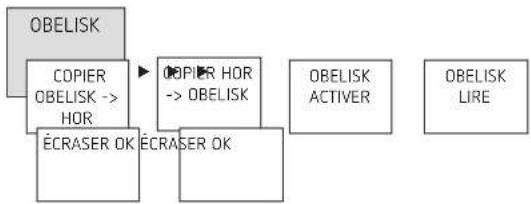

Démarrage du programme obelisk

Reprend tous les horaires de commutation, qui ont été programmés sur la carte mémoire.

Dès que la carte mémoire a été retirée, les horaires de commutations de l'horloge programmable sont à nouveau actifs.

Réinitialisation de l'horloge programmable

Appuyer sur les 4 touches simultanément → Vous pouvez maintenant choisir entre GARDER LE PROGRAMME et SUPPRIMER LE PROGRAMME

6. Caractéristiques techniques

Tension de service : 12 - 24 V, +10 % / -	15 %
	12 - 24 V DC, +10 % / -15 %
Fréquence : 50-60 Hz
Consommation propre R 610 / 612: max.	0,2 W - 0,6 W / 0,2 W - 0,9 W
Puissance de commutation max.:	16 A (à 250 V cos φ = 1)
Puissance de commutation :	2 A (at 250 V, cos φ = 0,6)
Puissance de commutation min.:	10 mA/230 V AC100 mA/ 24 V AC/DC
Sortie de commutation :	il est possible de commuter n'importe quel conducteur externe
TR 610 top2 :	La commutation de TBTS et du réseau est possible sur les appareils.
Période de commutation minimale :	1 min
Degré de protection :	IP 20 selon EN 60529
Classe de protection :	Il selon EN 60730-1 en cas de montage conforme pour alimentation avec TBTF et/ou une commutation du réseau
Classe de protection :	III pour une alimentation avec TBTS et une commutation de TBTS
Température de service :	-30 °C ... +55 °C
Autonomie :	10 ans à +20 °C
Précision de marche :	≤ ±0,25 s/jour (25 °C)
Tension assignée de tenue aux chocs:	4 kV
Degré de pollution :	2
Contact:	inverseur
Charge de lampe à incandescence (230 V):	1000 W
Charge de lampe halogène (230 V):	1000 W
Charge de tube fluorescent : non compensée:compensés en série :compensés en parallèle 230 V:	1000 VA80 W (max. 12 μF)
Tubes fluorescents compacts (EVG) 230 V:	30 W
Lampes à LED (<2 W):	6 W
Lampes à LED (>2 W < 8 W):	20 W
Lampes à LED (< 8 W):	20 W
