Selekta 175 top2 - Horloge programmable THEBEN - Notice d'utilisation et mode d'emploi gratuit

Marque	Theben
Modèle	Selekta 175 top2
Type de produit	Horloge programmable astronomique
Alimentation	230–240 V AC, 50–60 Hz
Consommation propre	Max. 0,4 W, veille min. 0,4 W
Puissance de commutation max.	16 A (250 V AC, cos φ = 1)
Puissance de commutation min.	10 mA / 230 V AC, 100 mA / 24 V AC/DC
Indice de protection	IP 20
Classe de protection	II
Température de service	-25 °C à +55 °C
Réserve de marche	10 ans à +20 °C
Cycles de commutation max.	50 000 (charge ohmique 16 A)
Matériau des contacts	AgSnO2 + contact de départ en tungstène
Sortie de commutation	Indépendante des phases
Norme	Type 1 BSTU selon CEI/EN 60730-2-7
Montage	Sur rail DIN (EN 60715)
Fonctions principales	Horloge astronomique, programmation hebdomadaire, commutation manuelle/permanente, fonction vacances, entrée externe, code PIN, carte mémoire OBELISK top2
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon sec.
Sécurité	Installation par un électricien qualifié. Couper l'alimentation avant montage. Ne pas utiliser pour la protection incendie ou de secours.
Pièces détachées et réparabilité	Pas de pièces détachées fournies. Réparation par le fabricant.

FOIRE AUX QUESTIONS - Selekta 175 top2 THEBEN

Comment régler l'heure et la date ?

Appuyez sur MENU, sélectionnez DAT/HEURE, puis réglez l'année, le mois, le jour, l'heure et les minutes. Confirmez avec OK.

Comment programmer une heure de commutation fixe ?

Allez dans MENU > PROGRAMME > CRÉER. Choisissez EXTINCTION DE NUIT ou ACTIVATION DE JOUR, réglez l'heure de début et la durée, sélectionnez les jours, puis mémorisez.

Qu'est-ce que le mode astro ?

Le mode astro calcule automatiquement les heures de lever et coucher du soleil. Vous pouvez choisir Marche le soir, arrêt le matin (ex. éclairage public) ou Arrêt le soir, marche le matin (ex. terrarium).

Comment activer la fonction vacances ?

Dans MENU > MANUEL > VAC PROG, activez ON, puis réglez les dates de début et de fin. L'horloge simule une présence.

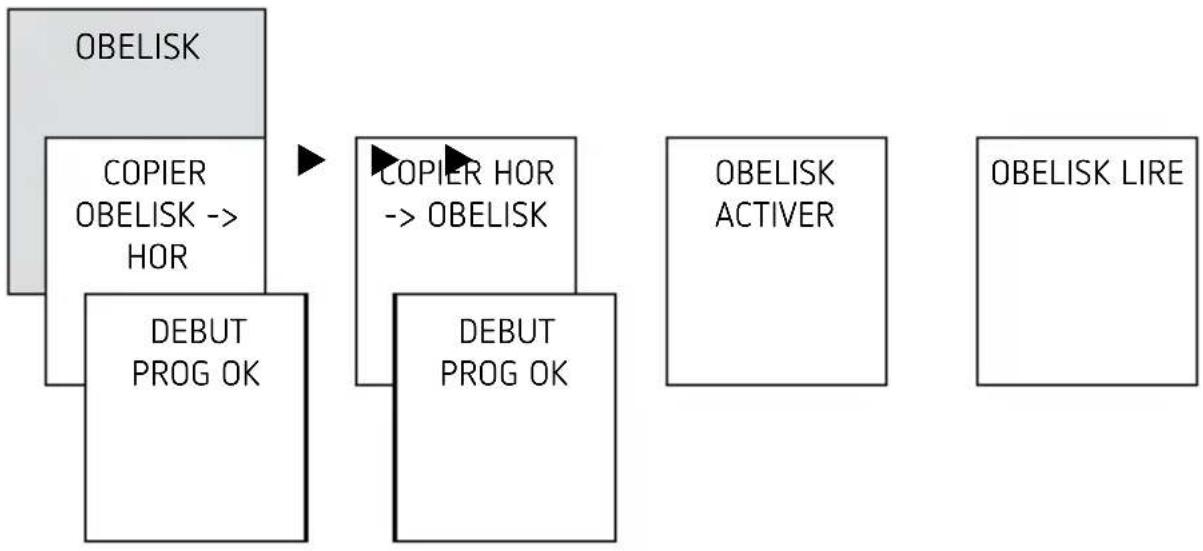

Comment utiliser la carte mémoire OBELISK top2 ?

Insérez la carte dans l'horloge. Dans le menu OBELISK, choisissez COPIER OBELISK → HOR pour importer les programmes, ou COPIER HOR → OBELISK pour exporter.

Comment réinitialiser l'horloge programmable ?

Appuyez simultanément sur les 4 touches. Vous pouvez alors choisir PROGRAMMES GARDER ou PROGRAMMES EFFACER.

Comment régler le passage à l'heure d'été/hiver ?

Dans MENU > DAT/HEURE > ÉTÉ/HIV, sélectionnez la région (ex. EUROPE). L'horloge ajuste automatiquement le changement.

Que faire si j'ai oublié le code PIN ?

Contactez le service téléphonique Theben au [phone]. Le code ne peut pas être réinitialisé sans assistance.

Comment configurer une entrée externe ?

Allez dans MENU > OPTIONS > ENTR EXT. Choisissez BOUTON-POUSSOIR (commutation manuelle, minuterie) ou COMMUTATEUR (marche/arrêt permanent, astro).

Comment effectuer une commutation manuelle ?

Appuyez brièvement sur les deux touches en même temps pour inverser l'état du canal jusqu'à la prochaine commutation automatique. Pour une commutation permanente, appuyez 2 secondes.

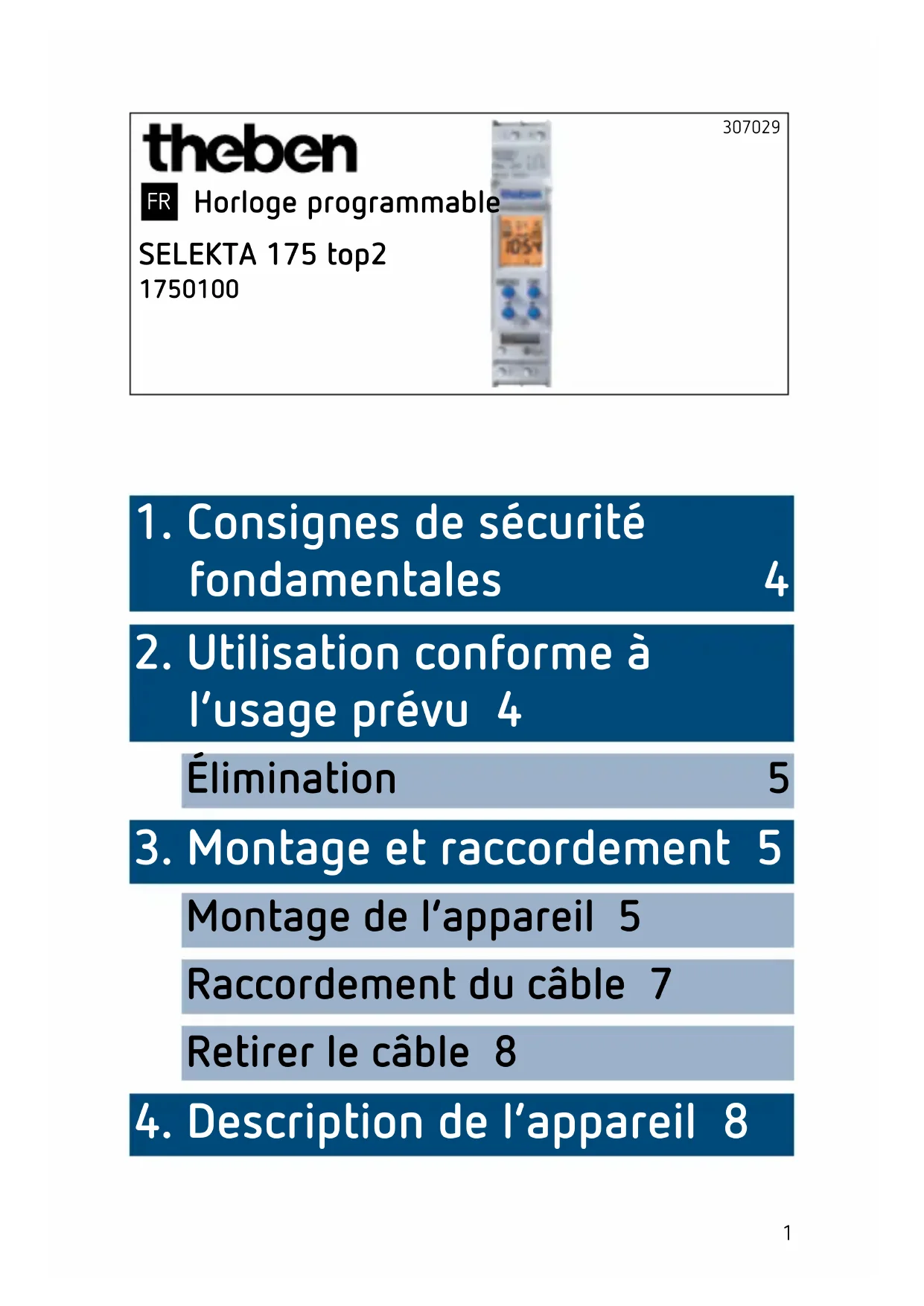

MODE D'EMPLOI Selekta 175 top2 THEBEN

1. Consignes de sécurité fondamentales 4
2. Utilisation conforme à l'usage prévu 4 Élimination 5
3. Montage et raccordement 5 Montage de l'appareil 5 Raccordement du câble 7 Retirer le câble 8
4. Description de l'appareil 8

Écran & touches 8

Principe de fonctionnement 9

Aperçu du menu 10

Première mise en service 11

5. Réglage et fonctions 12

Menu ASTRO 12

Modifier l'heure astronomique / la position 14

Réglage de la fonction de décalage 15

Programmation d'une heure de commutation fixe 16

Réglage de l'heure d'été / d'hiver 17

Durée de la commutation MAR-CHE / ARRÊT 18

Régler la fonction vacances 19

Activation du code PIN 20

Régler la commutation manuelle ou permanente 20

Réglage de l'entrée externe 21

Compteur d'heures de service 23

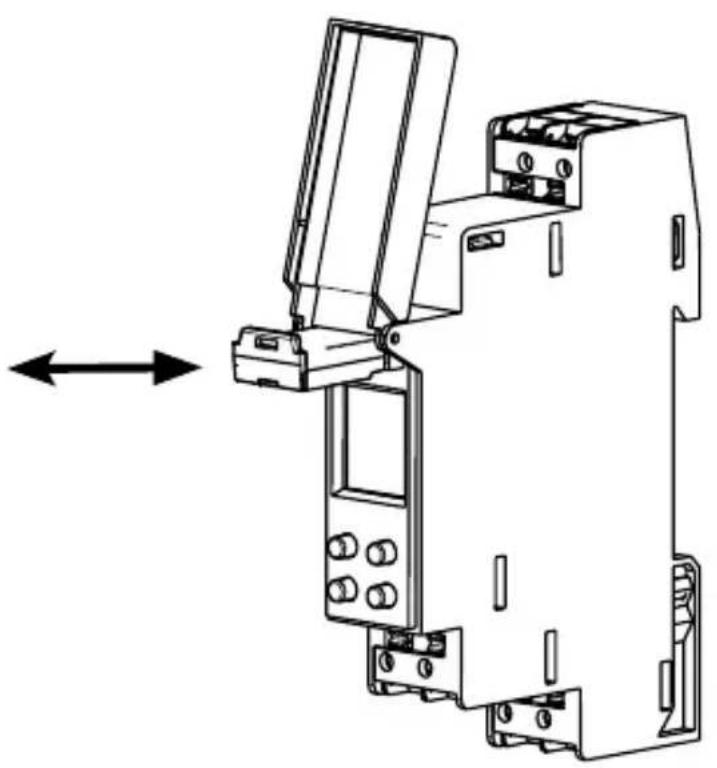

Utilisation de la carte mémoire OBELISK top2 23

Réinitialisation de l'horloge programmable 25

1. Caractéristiques techniques 25
2. Contact 27

Avertissement

Danger de mort, risque d'électrocution ou d'incendie!

Seul un électricien spécialisé est habilité à procéder au montage!

• L'appareil est prévu pour le montage sur rails DIN (selon EN 60715) - La réserve de marche (10 ans) diminue lorsque la carte mémoire est branchée (en fonctionnement sur piles) - Correspond au type 1 BSTU selon CEI/EN 60730-2-7 Caite mémoire OBELISK top2 : éviter une charge ou une pollution mécanique lors d'un stockage / transport

2. Utilisation conforme à l'usage prévu

• L'horloge astronomique programmable est utilisée par ex. pour les installations d'éclairage (rue, escaliers extérieurs, vitrines, entrées, etc.)
• Utilisation uniquement dans des locaux fermés et secs Ne! pas utiliser à titre de protection, comme p. ex. les portes de secours, les dispositifs de protection contre les incendies etc.

Élimination

Procéder à l'élimination de l'appareil conformément aux directives de protection de l'environnement

! AVERTISSEMENT

Danger de mort, risque d'électrocution ou d'incendie!

Seul un électricien spécialisé est habilité à procéder au montage!

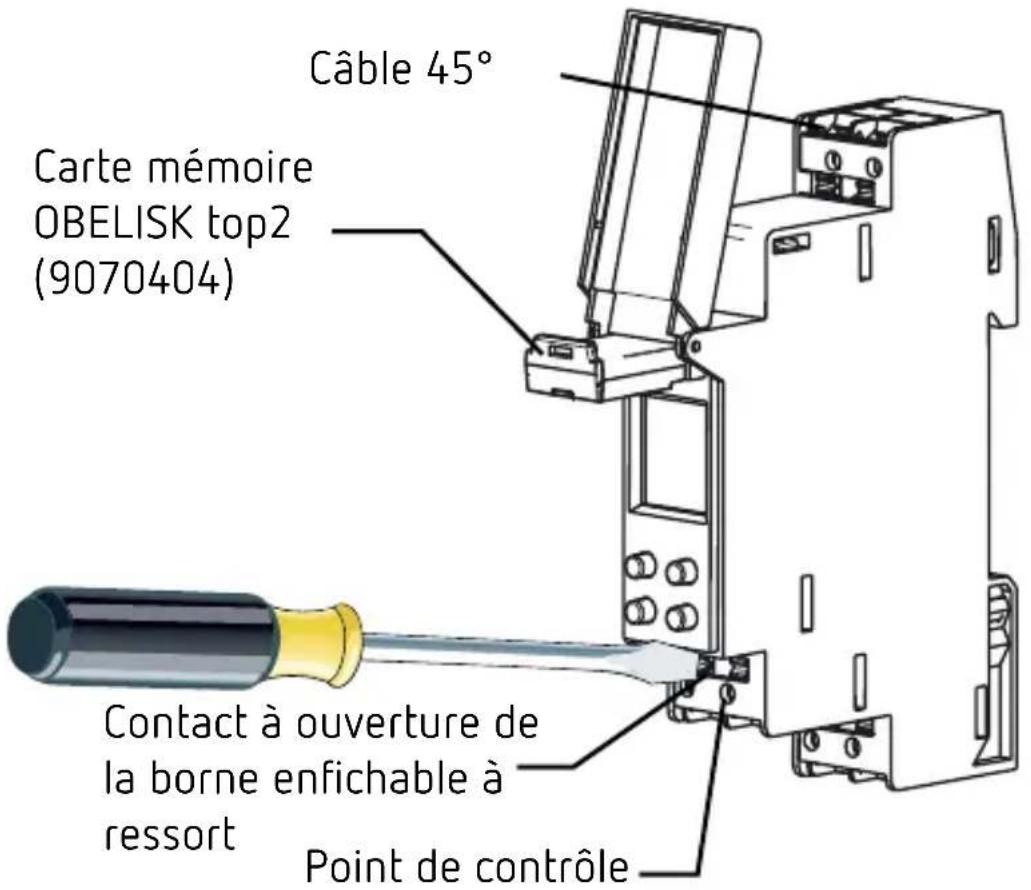

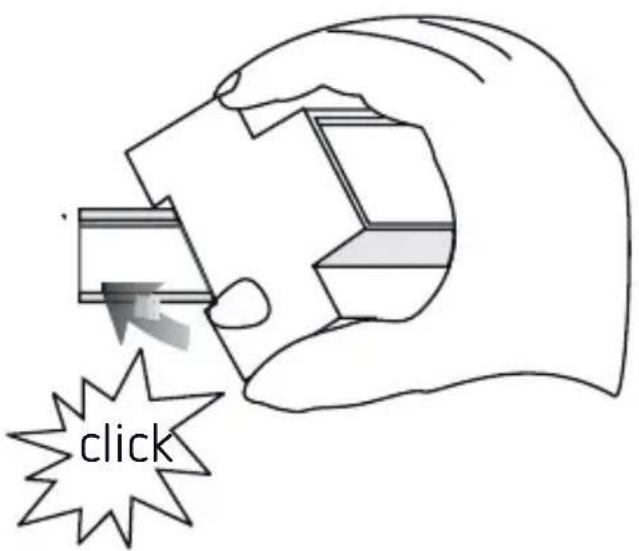

Montage de l'appareil

click

Câble 45° Carte mémoire OBELISK top2 (9070404) Contact à ouverture de la borne enfichable à ressort Point de contrôle

Monter sur les rails DIN (selon EN 60715) ▶ Couper la tension ▶ Recouvrir ou protéger les pièces sous tension situées à proximité Protéger contre toute remise en marche ▶ Vérifier l'absence de tension ▶ Mettre à la terre et court-circuiter

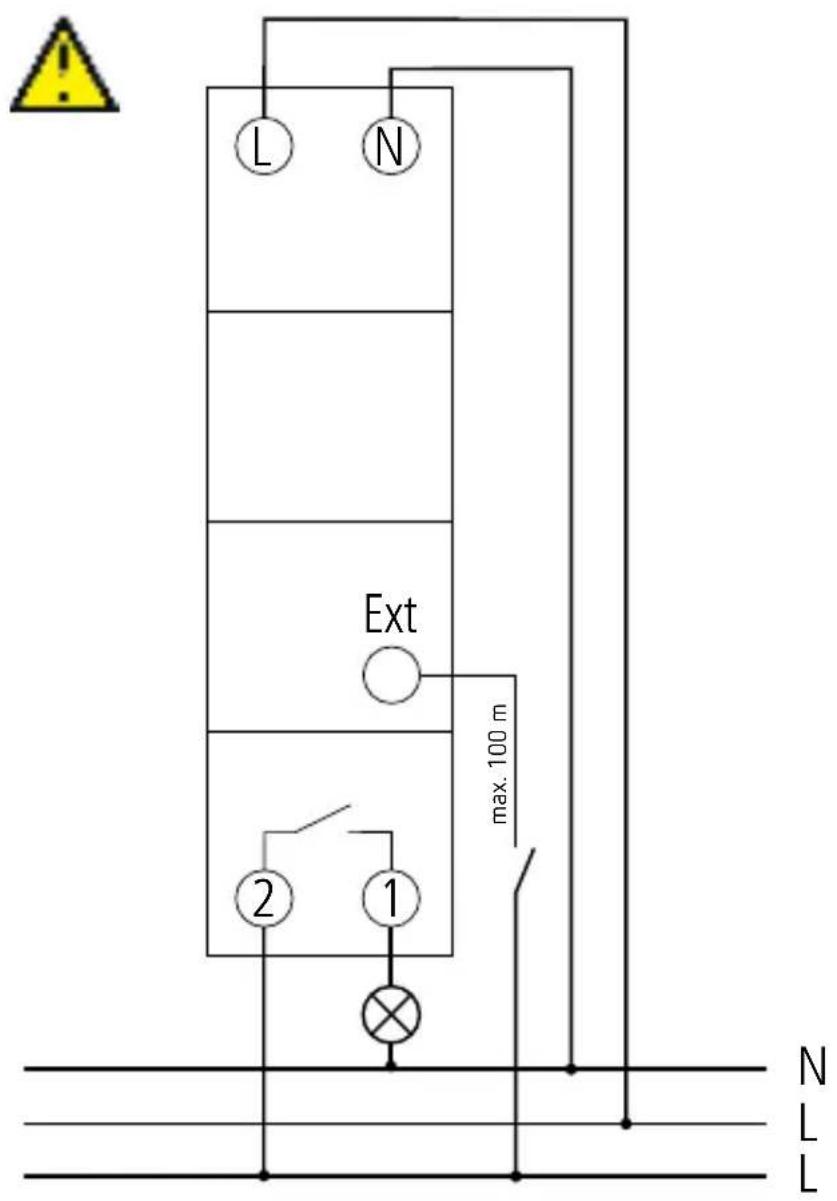

Raccordement du câble

L N Ext 2 1 max. 100 m N L L

▶ Isoler le câble sur 8 mm (max. 9)

Insérer le câble à 45° dans la borne enfichable ouverte DuoFix® ▶ (2 câbles possibles par position de borne)

Pour ouvrir la borne enfichable DuoFix®, pousser le tournevis vers le bas

Retirer le câble

Pousser le contact à ouverture de la borne enfichable à ressort vers le bas à l'aide du tournevis

Écran & touches

Affichage de la date

État du canal ON = activé OFF = désactivé

10 03 11 OFF ↑ 00 /8:00 AM PM 1 2

Affichage du lever / coucher du soleil

Affichage de l'heure

Jours de la semaine de 1 à 7

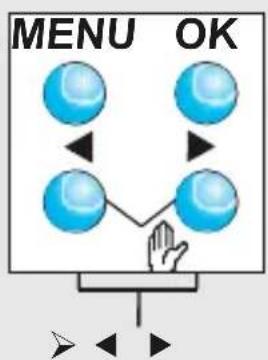

MENU

• Activer l'affichage
• Ouvrir le menu
• Annuler le menu
• ESC (quitter le menu)

Les options possibles sont affichées

• Enregistrer la sélection
• Confirmer la sélection

Principe de fonctionnement

1. Lire les lignes de texte

Un texte / symbole symbolise une question

1. Prendre une décision

OUI

Confirmation

Appuyer sur OK

NEIN

Modifier / Changer

Appuyer sur

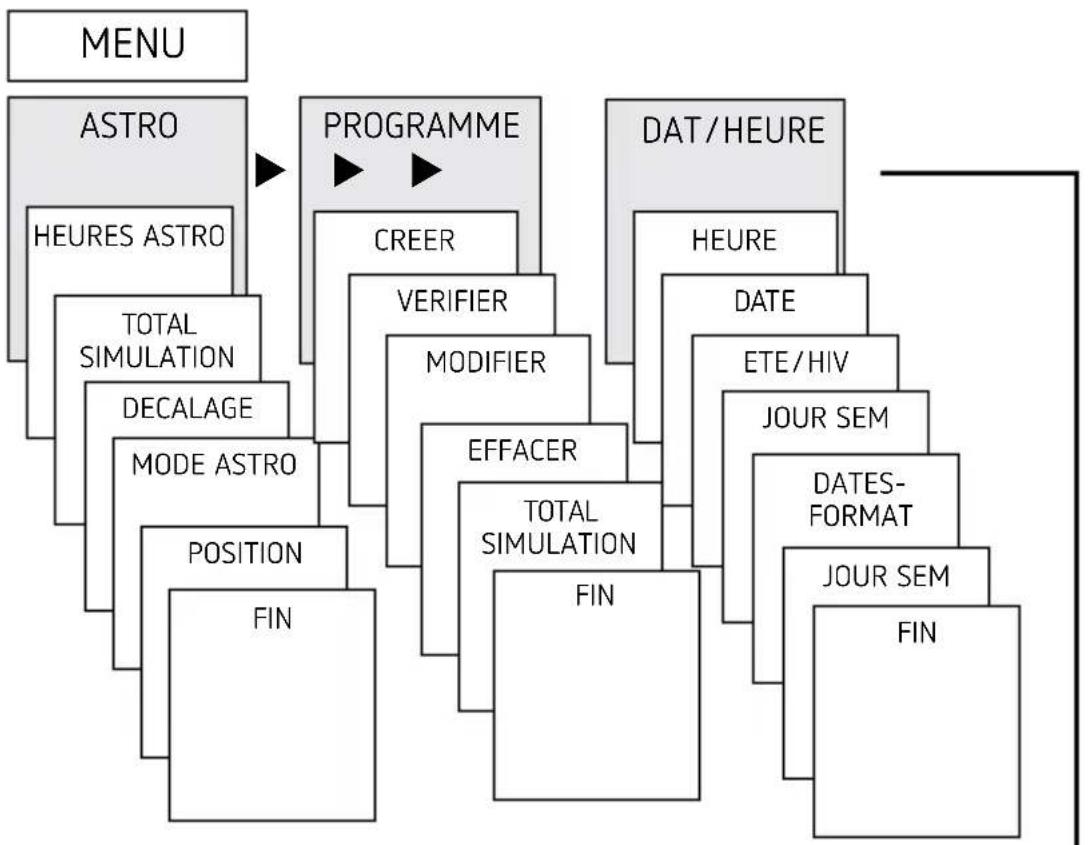

Aperçu du menu


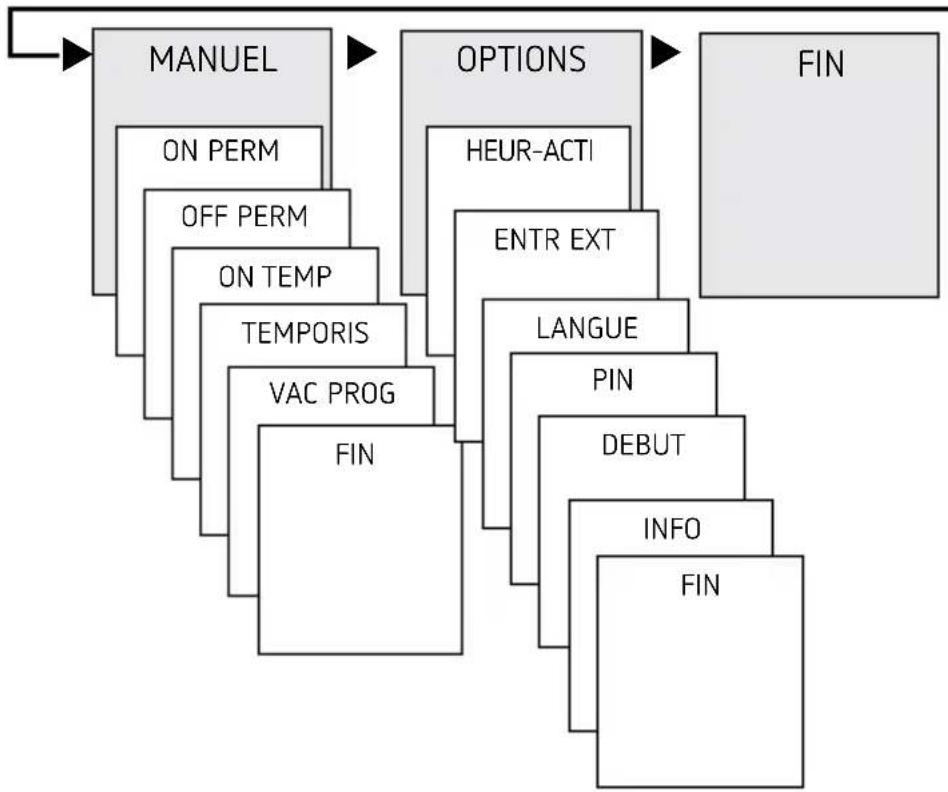


Première mise en service

Régler la langue, le pays, la ville, la date, l'heure et la règle pour le passage à l'heure d'été / hiver (ÉTÉ-HIV) Appuyer sur une touche quelconque et suivre les instructions affichées à l'écran (voir figure).

Menu ASTRO

Le menu ASTRO permet d'afficher ou de modifier les heures astronomiques, la situation globale, le décalage, le mode astro, ainsi que la position (coordonnées).

• Heures astronomiques Représentation des heures astronomiques (y compris du décalage) pour la journée actuelle - Simulation total Représentation du comportement de commutation avec une date de début au choix (le programme vacances n'est pas représenté)

- Décalage Grâce au décalage (valeur de correction), les heures astronomiques calculées peuvent être décalées de +/- 120 minutes. Ainsi, il est possible d'adapter l'heure d'activation / de désactivation astronomique aux spécificités locales (par ex. montagnes, bâtiments élevés, etc.) ou aux souhaits personnels.

- Mode astro

• Marche le soir, arrêt le matin : activé au coucher du soleil, désactivé au lever du soleil (exemple : éclairage urbain)
• Arrêt le soir, marche le matin : désactivé au coucher du soleil, activé au lever du soleil (exemple : terrarium)
• Astro inactif : les heures astronomiques n'agissent pas (fonction d'horloge programmable « Heure de commutation fixe » uniquement)
• Position réglage du lieu via la sélection d'une ville ou les coordonnées (longitude / latitude, fuseau horaire).

La carte mémoire OBELISK top2 permet d'ajouter jusqu'à 10 autres villes (= favoris).

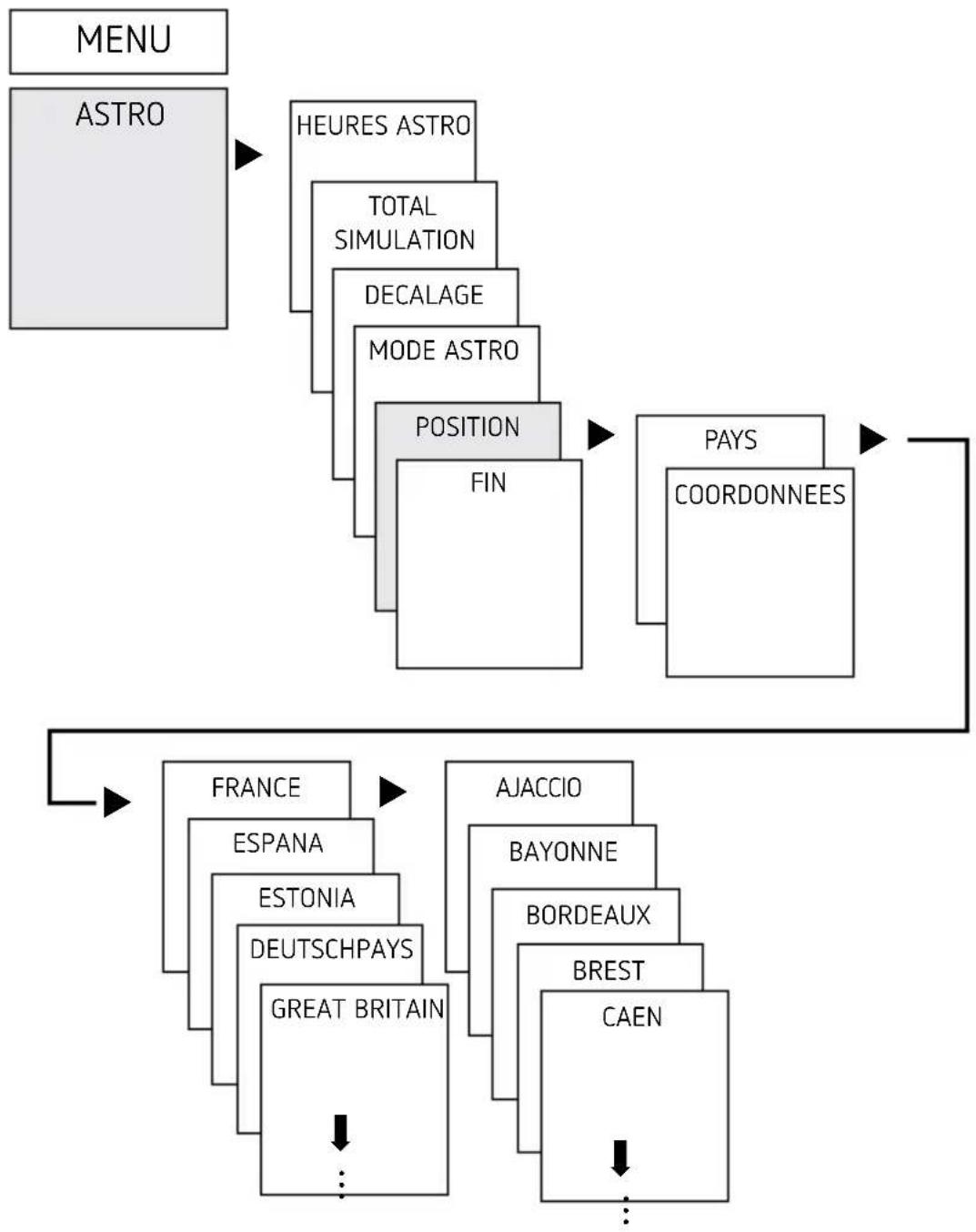

Modifier l'heure astronomique / la position

Saisir par ex. un autre pays, une autre ville

Appuyer sur MENU (voir figure).

Réglage de la fonction de décalage

Appuyer sur MENU ▶ Sélectionner ASTRO, confirmer avec OK ▶ Sélectionner DÉCALAGE, confirmer avec OK ▶ Sélectionner DÉCALAGE LE MATIN ou DÉCALAGE LE SOIR, confirmer avec OK ▶ Régler l'heure, confirmer avec OK

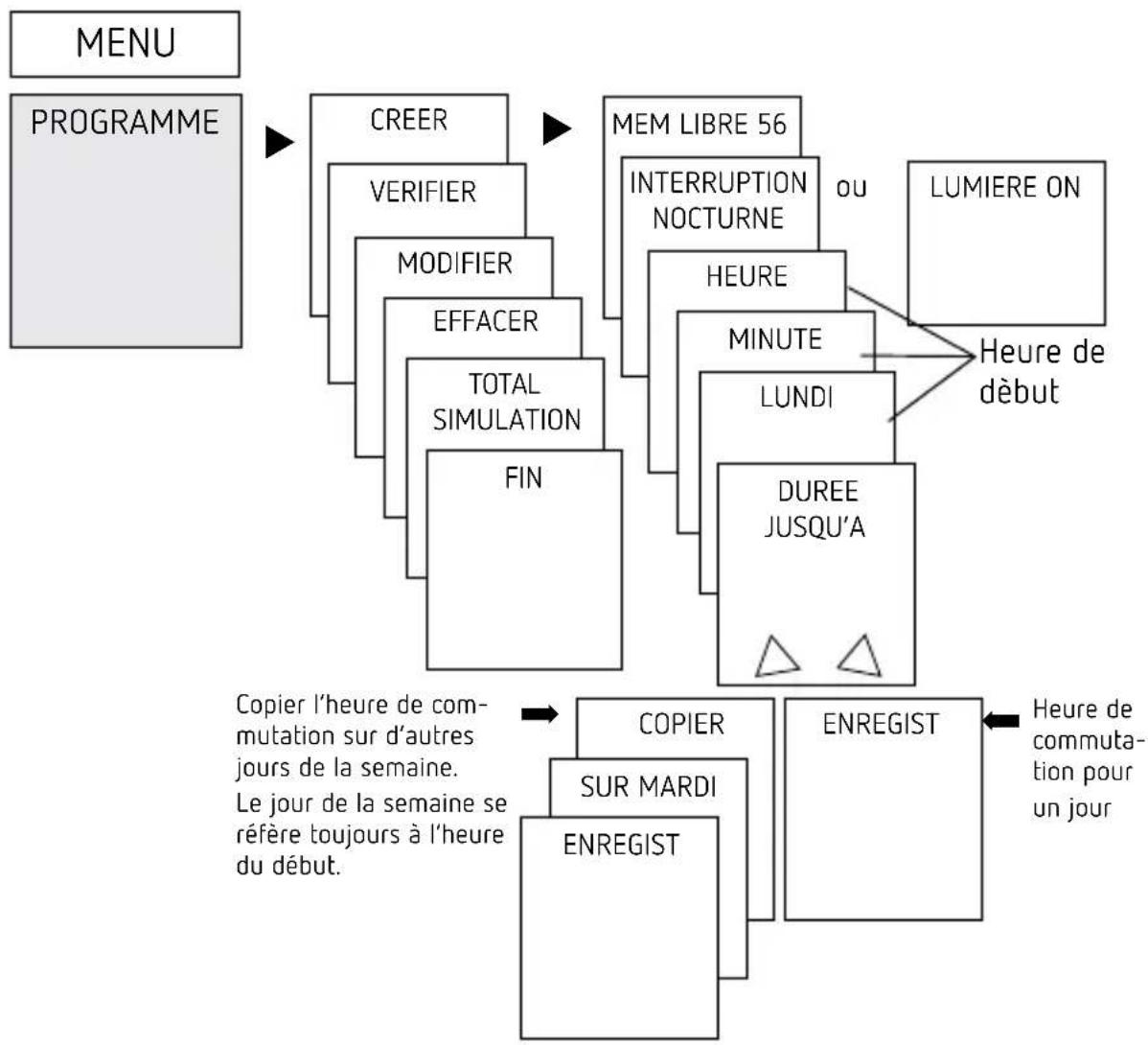

Programmation d'une heure de commutation fixe

① Une heure de commutation se compose toujours d'une heure de début et d'une heure de fin (DURÉE JUSQU'À). Par ex. extinction nocturne le lundi 23:00 – 05:00

i 56 emplacements de mémoire libres sont disponibles

Appuyer sur MENU

▶ Sélectionner PROGRAMME, confirmer avec OK

▶ Sélectionner NOUVEAU, confirmer avec OK

▶ Sélectionner EXTINCTION DE NUIT ou ACTIVATION DE JOUR, confirmer avec OK

▶ Régler les heures de commutation souhaitées (heures, minutes, jour), confirmer avec OK

▶ Sélectionner COPIER ou MÉMORISER

▶ Appuyer sur ▶ pour mémoriser, confirmer avec OK

Appuyer sur OK pour copier

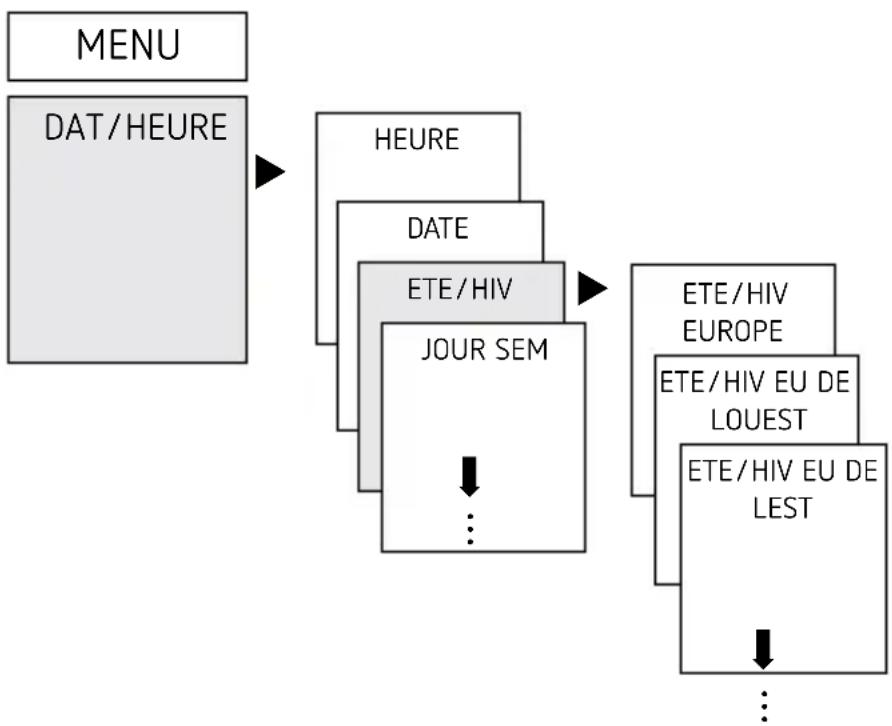

Réglage de l'heure d'été / d'hiver

Appuyer sur MENU

▶ Sélectionner HEURE / DATE, confirmer avec OK

▶ Sélectionner ÉTÉ-HIV, confirmer avec OK

- Sélectionner la région souhaitée pour l'heure ÉTÉ-HIV, confirmer avec OK

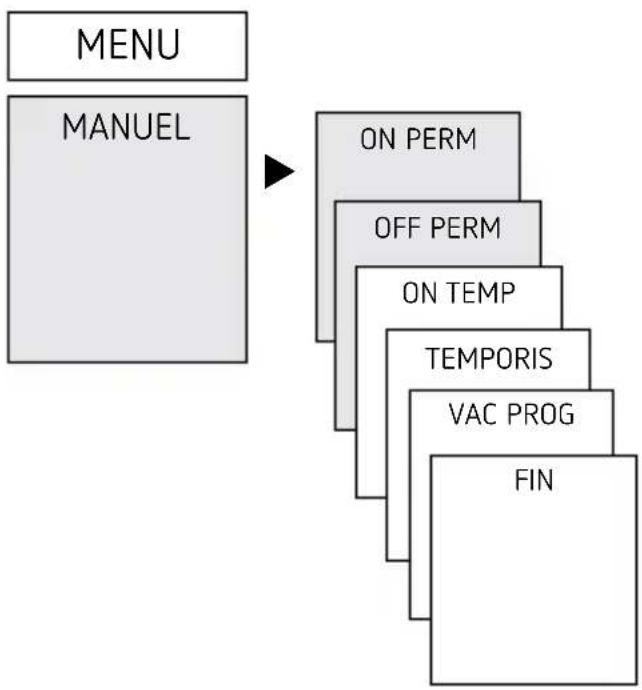

Durée de la commutation MARCHE / ARRÊT

Appuyer sur MENU ▶ Sélectionner MANUEL, confirmer avec OK ▶ Sélectionner DURÉE MARCHE ou DURÉE ARRÊT, confirmer avec OK

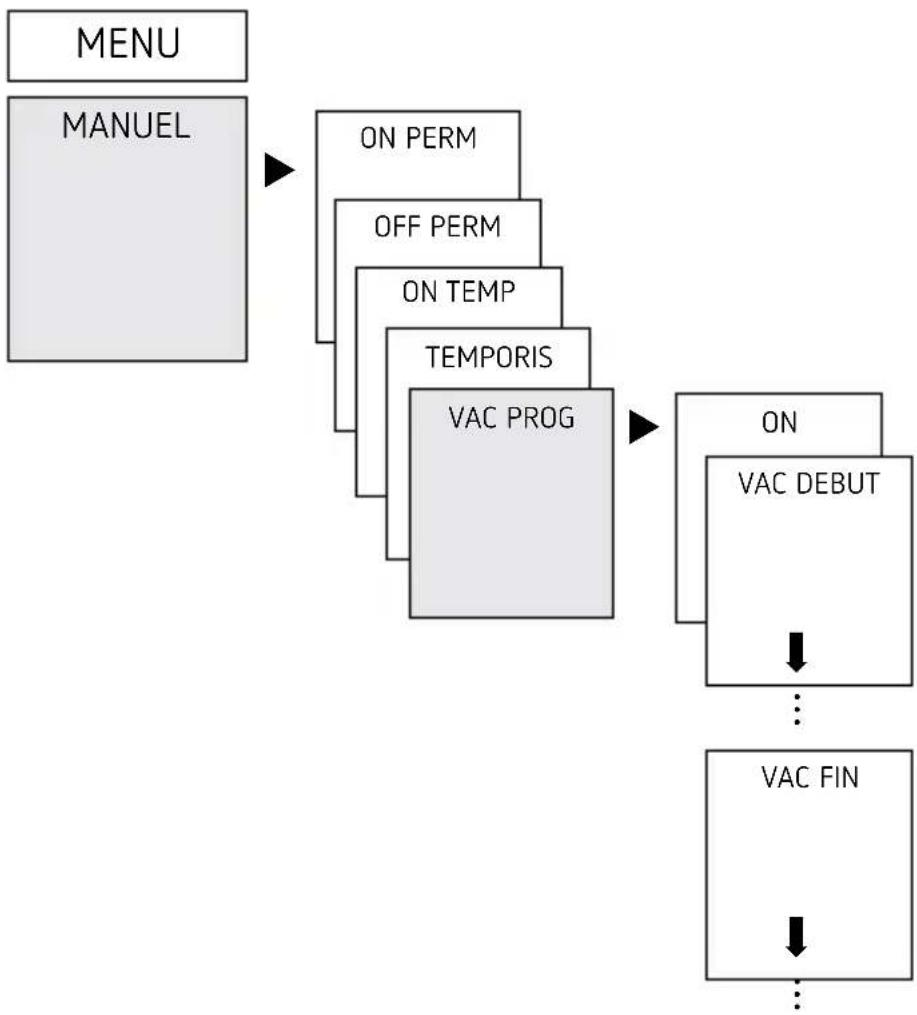

Régler la fonction vacances

Appuyer sur MENU ▶ Sélectionner MANUEL, confirmer avec OK ▶ Sélectionner VAC PROG, confirmer avec OK ▶ Sélectionner ON, confirmer avec OK ▶ Sélectionner VAC DÉBUT, confirmer avec OK Saisir l'ANNÉE, le MOIS, le JOUR, l'HEURE, confirmer avec OK ▶ Sélectionner VAC FIN, confirmer avec OK Saisir l'ANNÉE, le MOIS, le JOUR, l'HEURE, confirmer avec OK

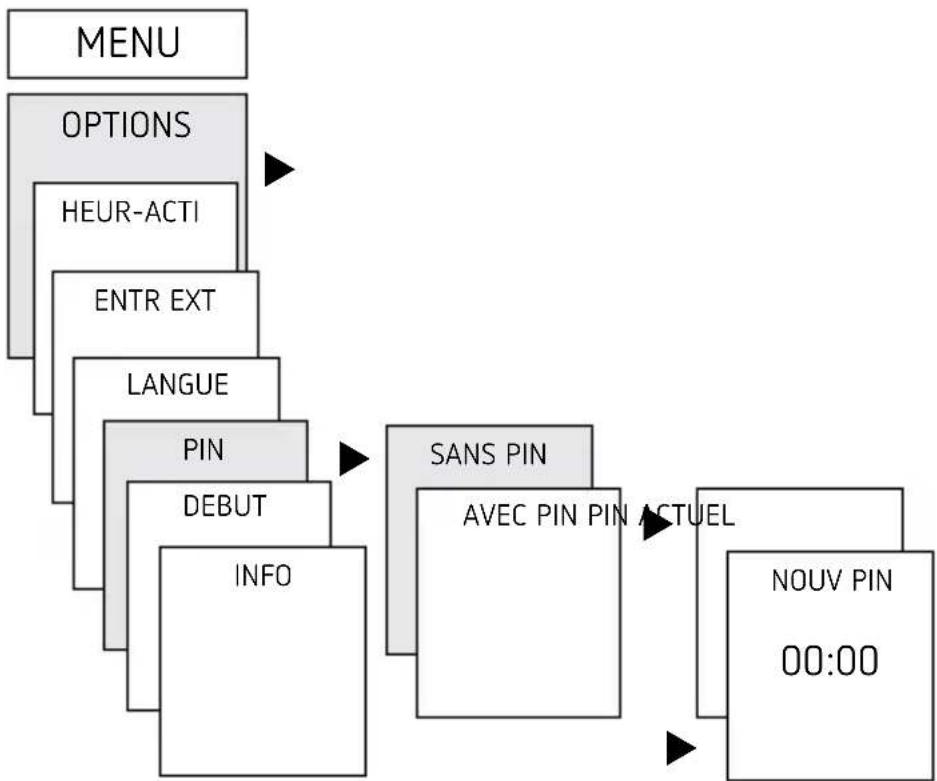

Activation du code PIN

Le code PIN se règle via le menu dans OPTIONS.

i En cas d'oubli du code PIN, contacter le service téléphonique de Theben.

Régler la commutation manuelle ou permanente

La commutation manuelle ou permanente peut être réglée dans le menu MANUEL ou (dans l'affichage automatique) par une combinaison de touches (voir figure).

- Commutation manuelle : Inversion de l'état du canal jusqu'à la prochaine commutation automatique ou programmée.

- Commutation permanente : Tant qu'une commutation permanente (marche ou arrêt) est activée, les horaires de commutation programmées ne sont pas appliquées

Appuyer brièvement sur les deux touches en même temps

Activation de la commutation permanente

Appuyer 2 secondes sur les deux touches en même temps

Déverrouillage de la commutation manuelle / permanente

Appuyer sur les deux touches en même temps

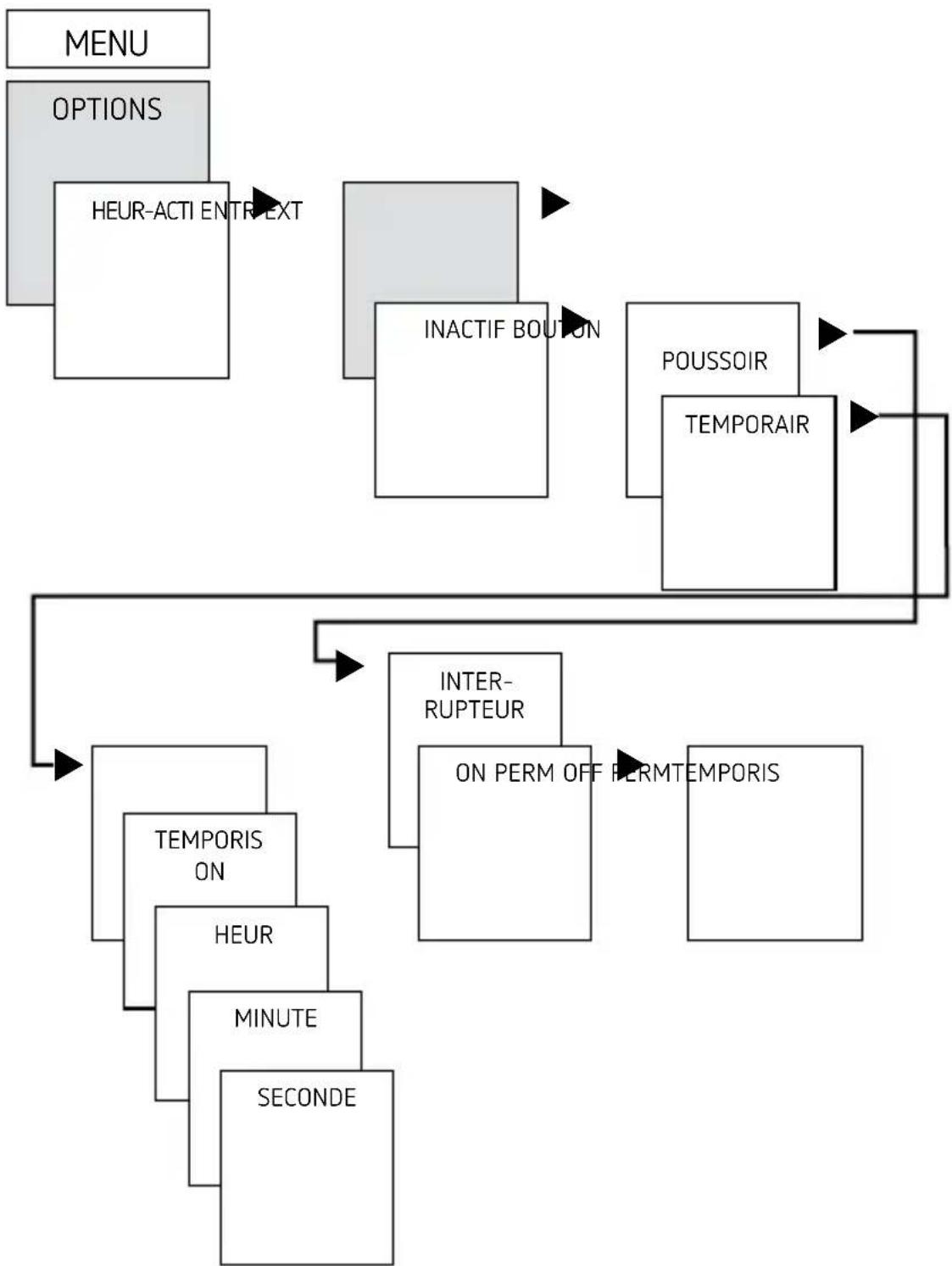

Réglage de l'entrée externe

Pour le canal, il est possible de régler une ENTRÉE EXTERNE (voir figure) avec différentes fonctions.

3 sous-menus sont disponibles : désactivé, (fonction) bouton-poussoir, (fonction) commutateur

• DÉSACTIVÉ : l'entrée externe ne possède aucune fonction
• BOUTON-POUSSOIR : manuel (commutation manuelle), minuterie (compte à rebours) et minuterie d'éclairage d'escalier sont disponibles

• COMMUTATEUR : Durée Marche, Durée Arrêt et Astro Uniquement sont disponibles

i Remarque : si une fonction est activée via un bouton-poussoir ou un interrupteur externe, EXTERNE apparaît dans l'affichage.

Appuyer sur MENU, sélectionner ENTRÉE EXT avec ▶ et suivre les indications à l'écran

Compteur d'heures de service

Les heures de service du canal (relais) sont affichées et supprimées dans le menu OPTIONS. Si les heures de service dépassent la valeur réglée dans le menu Service, cette information est indiquée dans le menu SERVICE.

Exemple : remplacement du dispositif lumineux après 5 000 h.

▶ Effacer les heures de service ou augmenter la valeur réglée dans Service (par ex à 10 000 h).

Utilisation de la carte mémoire OBELISK TOP2

i La carte mémoire OBELISK top2 n'est pas incluse dans le contenu de livraison de l'appareil, mais peut être commandée comme accessoire (Nr. 9070404).

Toutes les fonctions peuvent également être réglées sur le PC via le logiciel OBELISK et transmises à l'appareil à l'aide de la carte mémoire.

- Insérer la carte mémoire dans l'horloge programmable

- Importer / exporter les heures de commutation et les réglages d'appareil mémorisés dans l'horloge programmable ou démarrer le programme Obelisk

▶ Retirer la carte mémoire OBELISK top2 après la copie, etc.

Éviter une charge ou une pollution mécanique lors d'un stockage / transport

Copier le programme de commutation et au choix tous les réglages de l'horloge programmable (par ex. entrée externe, format de l'heure, etc.) de la carte mémoire sur l'horloge programmable.

Copie HEURE → obelisk

Copier tous les programmes de commutation et réglages de l'horloge programmable à la carte mémoire.

Démarrage du programme OBELISK

Reprend tous les horaires de commutation, qui ont été programmé sur la carte mémoire.

Dès que la carte mémoire a été retirée, les horaires de com-mutations de l'horloge programmable sont à nouveau actifs..

Réinitialisation de l'horloge programmable

Appuyer sur les 4 touches en même temps.

→ Vous pouvez maintenant choisir entre PROGRAMMES-GARDER et PROGRAMMES EFFACER.

6. Caractéristiques techniques

Tension de service: 230–240 V AC +10 % / -15 %

Fréquence 50–60 Hz

Consommation propre: max 0,4 W

Veille min 0,4 W

Puissance de commutation max. 16 A (a 250 V AC, cos φ = 1)

Puissance de commutation 4 A (a 250 V AC, cos φ = 0,6)

Puissance de commutation min. 10 mA/230 V AC 100mA/24 V AC/DC

Ouverture <3 mm

Indice de protection IP 20 selon EN 60529

Classe de protection II selon EN 60730-1 en

cas de montage conforme

Température de service -25^ +55^

Réserve de marche 10 ans à +20 °C

Tension assignée de tenue aux 4 kV chocs

Degré de pollution 2

Contact μ contact à fermeture

Nombre max. de cycles de 50 000 commutation pour une charge ohmique de 16 A

Lampe à incandescence 2000 W

Charge de lampe halogène 2000 W

Lampes fluocompactes 300 W

Tubes fluorescents (ballast à faibles pertes):

non compensés 2000 VA

compensés en série 2000 VA

compensées en parallèle 1300 W (140 μF)

Tubes fluorescents (ballast 1200 W électronique)

Lampes à vapeur de mercure 730 VA (80 μF) et de sodium compensées en parallèle

Tubes fluorescents compacts 300 W (ballast électronique)

Lampes à LED (<2 W) 55 W

Lampes à LED (>2 W < 8 W) 180 W

Lampes à LED (>8 W) 200 W

Matériaux des contacts AgSnO2 + contact de

départ en tungstène

Sortie de commutation indépendante des phases
Correspond au type 1 BSTU selon CEI/EN 60730-2-7 ou CEI/EN 60730-1
La commutation de TBTS n’est pas autorisée. La commutation de n’importe quel conducteur externe est autorisée.

7. Contact

Theben AG

Hohenbergstr. 32

D-72401 Haigerloch

ALLEMAGNE

Tel. [phone]

Fax ++49 7474 692-150

Service téléphonique

Tel. [phone]

hotline@theben. de

Adresses, numéros de téléphone, etc.

www. theben. de
