LK700FB - Formateur de vélo d'intérieur BH FITNESS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Vélo d'intérieur BH FITNESS LK700FB avec résistance magnétique, réglable manuellement.
Dimensions	Dimensions compactes adaptées pour un usage domestique.
Poids maximal utilisateur	Poids maximal supporté : 120 kg.
Utilisation	Idéal pour un entraînement cardio à domicile, adapté aux utilisateurs de tous niveaux.
Maintenance	Vérifier régulièrement les vis et boulons, nettoyer après chaque utilisation.
Sécurité	Utiliser uniquement sur une surface plane, respecter le poids maximal utilisateur.
Informations générales	Garantie constructeur de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - LK700FB BH FITNESS

Comment régler la résistance sur le BH FITNESS LK700FB ?

Pour régler la résistance, utilisez le bouton de réglage situé sur le cadre du vélo. En tournant le bouton dans le sens des aiguilles d'une montre, vous augmentez la résistance, et dans le sens inverse, vous la diminuez.

Le vélo ne s'allume pas, que faire ?

Vérifiez que le vélo est correctement branché à une prise électrique et que l'alimentation est activée. Si le problème persiste, examinez le câble d'alimentation pour détecter d'éventuels dommages.

Comment ajuster la selle pour plus de confort ?

Pour ajuster la selle, desserrez le levier de verrouillage sous la selle, déplacez-la à la hauteur désirée, puis resserrez le levier pour la maintenir en place. Assurez-vous que la selle est bien fixée avant de commencer à pédaler.

Le capteur de fréquence cardiaque ne fonctionne pas, que faire ?

Assurez-vous que vos mains sont bien positionnées sur les capteurs et que vos bras sont au repos. Si le problème persiste, vérifiez les connexions et remplacez les piles si nécessaire.

Comment effectuer un entretien régulier du BH FITNESS LK700FB ?

Pour un entretien régulier, nettoyez le cadre avec un chiffon humide après chaque utilisation, vérifiez la tension de la courroie et lubrifiez-la si nécessaire. Inspectez également les boulons et les vis pour vous assurer qu'ils sont bien serrés.

Y a-t-il une application pour suivre mes performances ?

Le BH FITNESS LK700FB est compatible avec certaines applications de fitness. Téléchargez l'application appropriée sur votre smartphone et suivez les instructions pour connecter votre vélo via Bluetooth.

Puis-je utiliser le vélo si je pèse plus de 120 kg ?

Le BH FITNESS LK700FB est conçu pour supporter un poids maximal de 120 kg. Dépasser cette limite peut endommager le vélo ou entraîner des blessures.

Comment remonter le vélo si je ne suis pas satisfait ?

Si vous n'êtes pas satisfait, consultez la politique de retour du vendeur auprès duquel vous l'avez acheté. La plupart des revendeurs offrent un retour dans un délai spécifié, à condition que le produit soit en bon état.

Puis-je régler la position du guidon ?

Oui, vous pouvez ajuster la position du guidon en desserrant le levier de fixation et en le déplaçant à la hauteur désirée. Assurez-vous de resserrer le levier une fois que vous avez trouvé la position souhaitée.

Comment régler le compteur de distance sur le vélo ?

Pour réinitialiser le compteur de distance, appuyez sur le bouton de mode du compteur pendant quelques secondes jusqu'à ce qu'il se réinitialise à zéro.

MODE D'EMPLOI LK700FB BH FITNESS

Important : Lisez attentivement toutes les instructions avant d'utiliser ce produit. Conservez le présent Guide d'utilisation aux fins de consultation ultérieure.

TABLE des matières

Titre

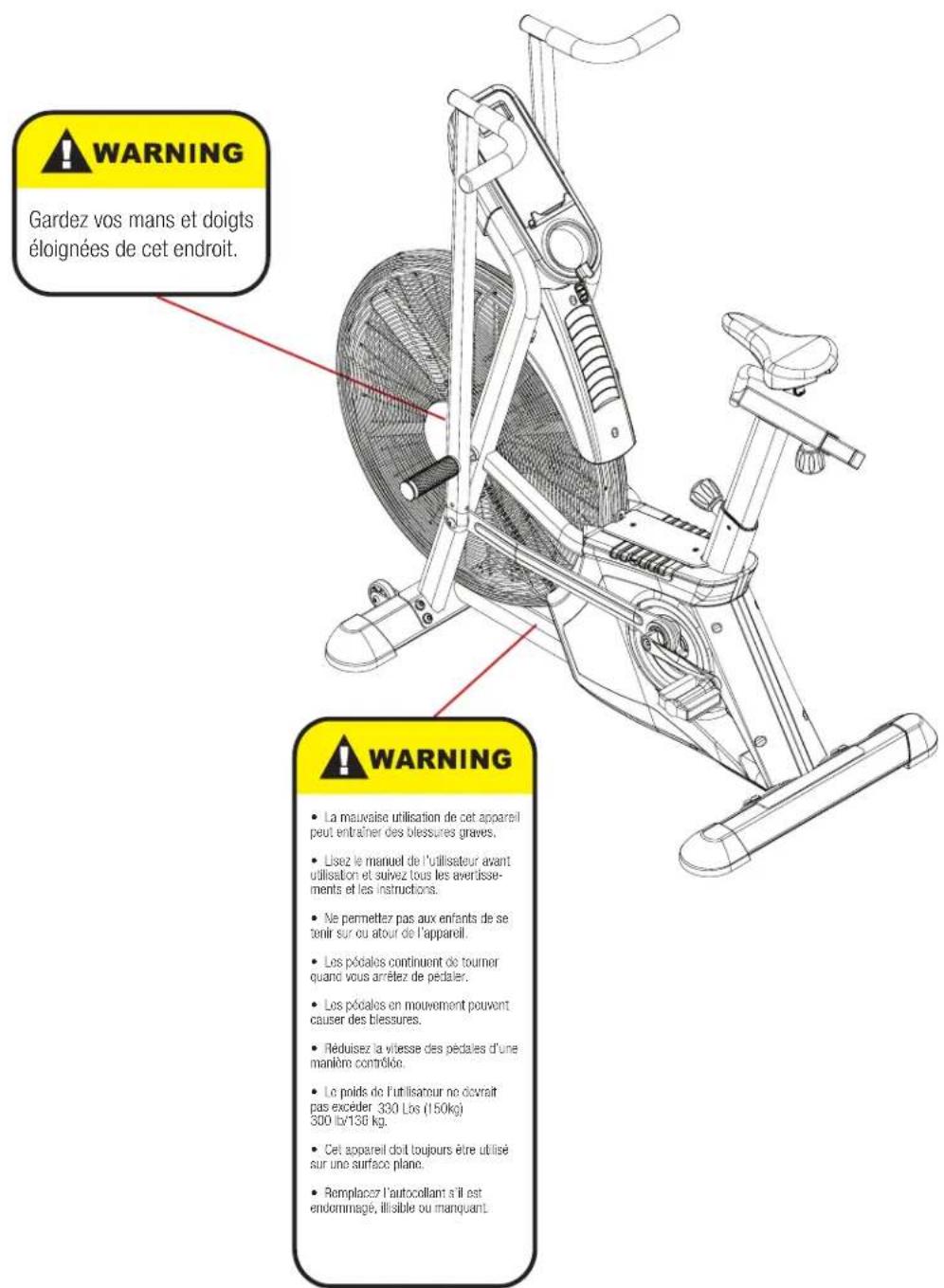

Avertissements et étiquettes 35

Renseignements de sécurité 36

Instructions d'exercice 37

Directives d'entraînement 38

Exercices et étirements 42

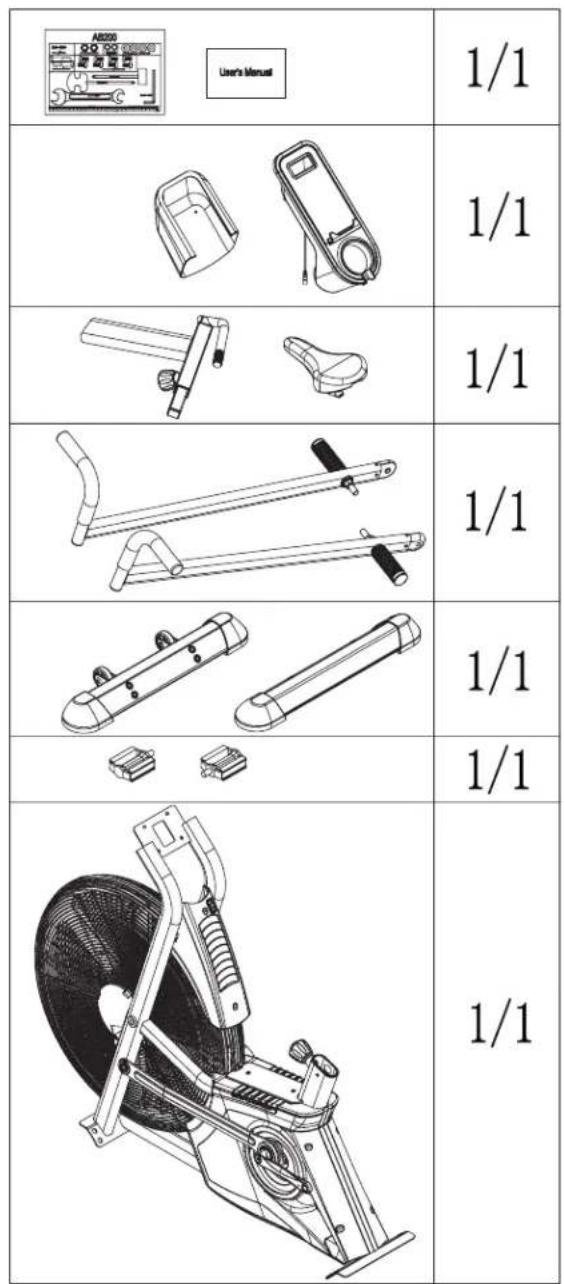

Bordereau de marchandises 44

Diagramme d'assemblage 46

Instructions d'assemblage 47

Vue d'ensemble de la console 52

Fonctionnement de la console 53

Schéma de vue éclatée 59

Liste des pièces 60

Garantie 62

Nous vous félicitons d'avoir acheté un appareil de Bladez Fitness. Nous espérons que vous apprécierez le style, la qualité et la valeur auxquels Bladez Fitness a habitué les adeptes de l'exercice physique de partout en Amérique du Nord.

Si vous avez des questions ou en cas de problème relatif à l'appareil, ne le rapportez pas chez le détaillant. Communiquez plutôt avec notre Service à la clientèle au 1-866-325-2339 ou à [e-mail].

Lisez attentivement les instructions fournies dans ce guide. Vous y trouvez des renseignements importants sur l'assemblage, la sécurité, la forme physique et l'utilisation de l'appareil. Lisez bien TOUTES les consignes de sécurité à la page suivante.

Renseignements relatifs à la sécurité

Cet appareil est conçu et construit de manière à offrir une sécurité maximale. L'utilisation d'appareils d'exercice exige néanmoins certaines précautions. Lisez bien tout le manuel avant d'assembler et d'utiliser l'appareil. Observez bien les mesures de sécurité suivantes :

1. Gardez les enfants et les animaux de compagnie à distance de l'appareil en tout temps. NE les laissez PAS sans surveillance dans la salle où vous conservez votre appareil.
2. Si vous avez des étourdissements, des nausées, des douleurs à la poitrine ou tout autre symptôme alors que vous utilisez l'appareil, INTERROMPEZ votre séance d'exercice. CONSULTEZ IMMEDIATEMENT UN MÉDECIN!
3. Placez l'appareil sur une surface plane et solide. Régalez le stabilisateur pour en accroître la stabilité.
4. Gardez vos mains à l'écart des pièces mobiles.
5. Portez des vêtements adaptés à l'exercice. Ne portez pas de vêtements amples, qui pourraient se coincer dans l'appareil. Portez toujours des chaussures de sport lorsque vous utilisez l'appareil.
6. Cet appareil ne doit être utilisé qu'aux fins auxquelles il est destiné, décrites dans ce guide. N'utilise PAS d'accessoires non recommandés par le Bladez Fitness.
7. Ne placez pas d'objets tranchants près de l'appareil.
8. Les personnes présentant des limitations physiques ou de coordination ne doivent pas utiliser l'appareil sans l'assistance d'une personne compétente ou d'un médecin.
9. Faites des exercices d'étirement avant d'utiliser l'appareil.
10. N'utilisez pas l'appareil s'il ne fonctionne pas correctement.
11. Avant d'utiliser l'appareil, vérifie soigneusement qu'il est correctement assemblé.
12. Dégagez un périmètre de 1 m (3 pi) tout autour de l'appareil avant de le faire fonctionner.
13. Cet appareil ne convient pas à un usage thérapeutique.
14. Si des réparations s'avèrent nécessaires, ne les confiez qu'à des techniciens dûment formés et autorisés.
15. Suivez bien les conseils relatifs à l'entraînement formulés à la section Lignes directrices sur l'entraînement.
16. Cet appareil est destiné à un usage à domicile et non commercial.
17. N'utilisez que les outils livrés avec l'appareil pour l'assembler.
18. Les pédales en mouvement peuvent causer des blessures.
19. Cet appareil est conçu pour un utilisateur d'au plus 330 Lbs (150kg).
20. L'appareil ne peut être utilisé que par une personne à la fois.
21. Ne dépassez pas la marque maximale (MAX) lorsque vous regléz la tige avant ou la tige de selle. Vérifiez que le bouton de réglage est serré à fond et que les tiges avant et de selle sont solides.
22. Cette bicyclette ne roule pas en roue libre. Vous pouvez rapidement arrêter la bicyclette en exerçant une pression sur le frein à main d'urgence, situé sur le guidon.
23. Avant d'utiliser la bicyclette d'exercice, vérifie qu'aucune pièce n'est usée ou lâche. Resserrez ou remplacez toute pièce lâche ou usée avant de l'utiliser.
24. Faites preuve de prudence au moment de monter ou de démonter l'appareil.

Attention: Consultez votre médecin avant de commencer

à utiliser l'appareil ou d'adopter un programme d'exercice quelconque.

Lisez toutes les instructions avant d'utiliser quelque appareil d'exercice que ce soit. CONSERVEZ CES INSTRUCTIONS POUR UNE UTILISATION ULTERIEURE.

Instructions relatives à l'exercice

L'utilisation de cet appareil comporte de nombreux avantages; il améliorera votre forme physique, votre tonus musculaire et, de pair avec un régime alimentaire faible en calories, il vous aidera aussi à perdre du poids.

1. Consultez votre médecin avant d'entamer un programme d'exercice. Mieux vaudrait également subir un examen physique complet.
2. Notre entraînement doit respecter le niveau qui vous est recommandé. Ne vous surmenez pas.
3. Si vous ressentez quelque douleur ou malaise que ce soit, interrompez immédiatement votre séance d'exercice et consultez votre médecin.
4. Portez des vêtements et des chaussures adaptés à l'exercice. Ne portez pas de vêtements amples ni de chaussures à semelles de cuir ou à talons hauts.
5. Il est recommandé de commencer votre séance d'exercice par des étirements afin de vous réchauffer.
6. Montez sur l'appareil lentement et prudemment.
7. Sélectionnez le programme ou l'option les adaptations à vos intérêts en matière de conditionnement physique.
8. Commencez lentement et augmentez la cadence jusqu'à ce que vous atteigniez un rythme où vous vous sentez à l'aise.
9. Veillez à terminer votre séance d'entraînement avec des exercices de récapitulation.

LIGNES Directrices sur l'entrajinement

L'exercice est l'un des principaux facteurs contribuant à la santé globale d'une personne. En voici quelques bienfaits :

• Capacité accrue de travail physique (force-endurance);
• Capacité cardio-vasculaire (cœur et artères/veines) et respiratoire accrue;
• Diminution des risques de maladie coronarienne;
• Modifications du métabolisme de l'organisme (une perte de poids par exemple) ; report des effets physiologiques du vieillissement ;
• Diminution du stress, augmentation de la confiance en soi, etc.

La forme physique combine plusieurs éléments, chacun étant décrit ci-après.

La capacité d'un muscle à exercer une force contre résistance. La force contribue à la puissance et à la vitesse.

Endurance musculaire

La capacité d'exercer une force à répetition au cours d'une période de temps. C'est par exemple l'endurance musculaire de vos jambes qui leur permettra de vous porter sur 10km sans s'arrêter.

Flexibilite

L'amplitude de mouvement de vos articulations. Pour améliorer sa flexibilité, il faut étirer ses muscles et ses tendons afin de maintenir ou d'augmenter sa souplesse, laquelle accroît la résistance aux lésions ou douleurs musculaires.

Endurance cardio-respiratoire

L'élément le plus important de la forme physique. Il s'agit du fonctionnement efficace du cœur et des poumons.

Conditionnement physique aerobique

C'est un exercice de relativement faible intensité et de longue durée, qui fait appel à l'appareil cardio-respiratoire. Le mot « aérobie » signifie « avec de l'oxygène » et fait référence à l'utilisation de l'oxygène dans le processus du métabolisme ou de la production d'énergie de l'organisme. Il existe un grand nombre de types d'exercice aérobique qui, par définition, s'exécutent à une intensité modérée sur de longues périodes.

Conditionnement physique anaerobique

C'est un exercice suffisamment intense pour déclencher le métabolisme anaerobie. Le mot « anaerobic » signifie « sans oxygène » et il désigne l'énergie produite lorsque l'apport en oxygène est insuffisant pour répondre aux besoins énergétiques du corps à long terme (un sprint de 100m, par exemple).

L'effort que vous pouvez déployer au cours d'une période prolongée est limité par votre capacité à approvisionner en oxygène les muscles au travail. L'exercice intense régulier a un effet d'entraînement qui augmente votre capacité aérobie de 20 à 30%. Une amélioration des résultats du test VO2 Max indique une capacité accrue du cœur à pomper le sang, des poumons à ventiler l'oxygène et des muscles à assimiler l'oxygène.

SEUIL D'entrajinement

Il s'agit du degré minimum d'exercice nécessaire pour améliorer de façon importante n'importe lequel des paramètres de la forme physique.

SurchARGE

C'est le degré que vous atteignez lorsque vous dépassez votre degré d'aisance durant l'exercice. L'intensité, la durée et la fréquence de l'exercice doivent dépasser le seuil d'entraînement et augmenter graduellement à mesure que le corps s'adapte à la demande accrue. Le seuil d'entraînement devrait s'élever en même temps que votre forme physique. Il est donc important de respecter les étapes de votre programme et d'élever progressivement le facteur de surcharge.

Plus vous serez en forme, plus l'exercice devra être intense pour créer une surcharge et que vous continuiez ainsi de vous améliorer.

Différentes formes d'exercice produisent différents résultats. Le type d'exercice effectué est propre aux groupes musculaires utilisés et à la source d'énergie en cause. Le transfert des effets de l'exercice est faible, par exemple de l'entraînement de la force à celui de la capacité cardio-vasculaire. Voilà pourquoi il est si important d'adapter son programme d'exercice à ses besoins particuliers.

Reversibilite

Si vous cessez de faire de l'exercice ou que vous n'exécutez pas votre programme assez souvent, vous perdrez tous les bienfaits accumulés. La clé du succès de l'entraînement réside dans la régularité.

Rechauffement

Chaque programme d'exercice devrait commencer par une séance de réchauffement, qui prépare le corps à l'effort qui s'annonce. Le réchauffement doit être doux et, de préférence, cibler les groupes musculaires qui seront sollicités durant l'exercice. Les étirements doivent faire partie tant de la séance de réchauffement que de celle de récupération et être exécutés après 3 à 5 minutes d'activité aérobique ou de mise en train de faible intensité.

Récupération

C'est à cette étape que diminue graduellement l'intensité de la séance d'exercice. En effet, après l'exercice, il reste une grande quantité de sang dans les muscles qui ont travaillé. Si ce sang n'est pas réachemisé rapidement vers la circulation centrale, il risque de s'accumuler dans les muscles.

Vos fréquence cardiaque augmente durant l'exercice. Elle sert d'ailleurs souvent de mesure de l'intensité d'un exercice. Vous devez pousser suffisamment l'exercice pour améliorer votre appareil circulatoire et élever la fréquence de votre pouls, mais pas assez pour imposer un effort excessif à leur cœur.

Votre forme physique initiale compte pour beaucoup dans l'élaboration d'un programme d'exercice adaptable à vos besoins. Ainsi, au départ, l'entraînement pourrait avoir des effets salutaires à une fréquence cardiaque de 110-120 battements par minute (BPM). Si vous êtes plus en forme, il vous faudra un seuil plus élevé de stimulation.

Pour commencer, vous devriez donc vous entrainer de manière à élever votre fréquence cardiaque à environ 65 à 70 % de votre capacité maximale. Si cela vous paraît trop facile, vous voudrez sans doute l'augmenter, mais mieux vaut demeurer prudent.

En gros, la fréquence cardiaque maximale est de 220 moins votre âge. À mesure que vous avancez en âge, votre cœur, comme les autres muscles, perd de son efficacité. L'exercice peut toutefois permettre de recupérer en partie cette perte naturelle. Le tableau qui suit servira de guide à ceux qui entament leur programme d'entraînement.

Age pour la fréquence

Cardiaque cible 25 30 35 40 45 50 55 60 Compte de 10 secondes 23 22 22 21 20 19 19

Battements par minute 138 132 132 126 120 114 114 108 108

65 8 1

POULS

Le pouls, ou nombre de pulsations, se calcule (au poignet ou au cou, sur la carotide, au moyen de l'index et du majeur) durant 10 secondes, quelques secondes après l'exercice. Il y a deux raisons à cela : (a) 10 secondes, c'est assez long pour garantir l'exactitude de la mesure; (b) le nombre de pulsations sert à estimer la fréquence des battements du cœur durant l'entraînement. Comme la fréquence cardiaque ralentit avec la récupération, une période de calcul plus longue fausserait le résultat.

La cible n'est pas un chiffre magique, mais bien une orientation générale. Si vous êtes plus en forme que la moyenne, vous pouvez en toute aisance dépasser quelque peu la cible établie pour votre groupe d'âge. Le tableau qui suit vous servira de guide.

Âge pour la fréquence

cardiaque cible 25 30 35 40 45 50 55 60 Compte de 10 secondes 26 26 25 24 23 22 22 21 Battements par minute 156 156 150 144 138 132 132 126 120

Ne vous poussez pas trop en tentant d'atteindre les chiffres suggérés par ce tableau. Un exercice excessif risquerait de vous occasionner un malaise important. Laissez la fréquence cardiaque évoluer naturellement à mesure que votre programme avance. N'oubliez pas que la cible est un guide, pas une règle, et qu'il n'y a pas de problème à vous situer un peu en dessous ou au-dessus.

Deux commentaires en terminant : (1) ne vous préoccupez pas des variations quotidiennes de la fréquence du pouls, car elle peut être influencée par la pression ou le manque de sommeil ; (2) la fréquence du pouls n'est qu'un guide, n'en devenez pas l'esclave.

Douleursmusculaires

Durant plus ou moins la première semaine, seules les douleurs musculaires vous rappelleront que vous avez fait de l'exercice. Evidemment, elles varieront selon leur forme physique générale. Une très faible douleur dans la plupart des grands groupes musculaires vous confirmera que votre programme d'exercice vous convient. Cette situation est normale et disparaîtra en quelques jours.

Si vous ressentez des malaises importants, votre programme est peut-être trop avancé ou vous avez progressé trop rapidement.

Si vous ressentez de la DOULEUR durant ou après l'exercice, c'est que votre corps vous parle. Cessez de faire de l'exercice et consultez votre médecin.

Vêtements recommandés

Portez des vêtements qui ne gênent aucunement vos mouvements pendant votre entraînement. Ils devraient être assez légers pour laisser le corps se refroidir. De plus, le fait de trop vous habiller vous ferait transpirer plus que la normale sans que vous n'en tiriez aucun avantage. Le surplus de poids que vous perdriez alors serait fait de liquides organiques, qui seraient remplacés par ce premier verre d'eau. Mieux vaut également porter des chaussures de sport.

Respiration DURANT l'exercice

Ne retenez pas votre souffle durant l'exercice. Autant que possible, respirez normalement. Rappelez-vous que la respiration consiste à inspirer et à distribuer de l'oxygène, qui alimente les muscles au travail.

Periodes de REPOS

Une fois que vous aurez commencé votre programme d'exercice, exécutez-le d'une traite jusqu'à la fin. Ne faites pas de pause à mi-chemin pour reprendre là où vous avez laissé sans répéter la séance de réchauffement. La période de repos nécessaire entre les exercices peut varier d'une personne à l'autre.

Rotations de la tête

Tournez la tête vers la droite sur un temps et sentez l'étirement du côté gauche de votre cou. Continuez ensuite la rotation vers l'arrière et étirez le menton vers le ciel. Enfin, tournez la tête vers la gauche sur un temps et laissez tomber votre tête sur la poitrine sur un temps.

Soulèvements des épaules

Soulevez l'épaule gauche vers l'oreille sur un temps. Soulevez ensuite l'épaule droite sur un temps en abaissant l'épaule gauche.

Étirements latéraux

Ouvrez les bras sur le côté, puis soulevez-les au-dessus de la tête. Poussez le bras gauche aussi haut que possible sur un temps. Sentez l'étirement du côté gauche. Répétez avec le bras droit.

Étirement des quadriceps

En vous appuyant sur le mur d'une main pour garder l'équilibre, attrapez votre pied gauche par-delà et soulevez-le. Amenez le talon le plus près possible des fessiers. Comptez 15 temps et repétez avec le pied droit.

Étreintement de l'intérieur de la cuisse

Assoyez-vous en ramenant les plantes des pieds l'une contre l'autre, les genoux pointés vers l'extérieur. Rapprochez le plus possible les pieds des aines. Poussez délicatement les genoux vers le sol. Comptez 15 temps.

Flexions avant

Penchez-vous lentement vers l'avant à partir de la taille, en laissant votre dos et vos épaules se relâcher pendant que vous vous étirez vers les orteils. Descendez le plus bas possible et comptez 15 temps.

Étirements des ischio-jambiers

En position assise, étendez la jambe droite. Appuyez la plante du pied gauche contre l'intérieur de la cuisse droite. Étirez-vous vers les orteils aussi loin que possible. Comptez 15 temps. Relâchez, puis repétez avec la jambe gauche en extension.

Étirements des mollets et des tendons d'achille

Appuyez-vous contre un mur, la jambe droite devant la gauche et les bras allongés devant. Gardez la jambe gauche bien droite et le pied croit sur le sol ; pliez ensuite la jambe droite et inclinez-vous vers l'avant en rapprochant votre hanche du mur. Tenez cette position, puis repeteze de l'autre coto en comptant 15 temps.

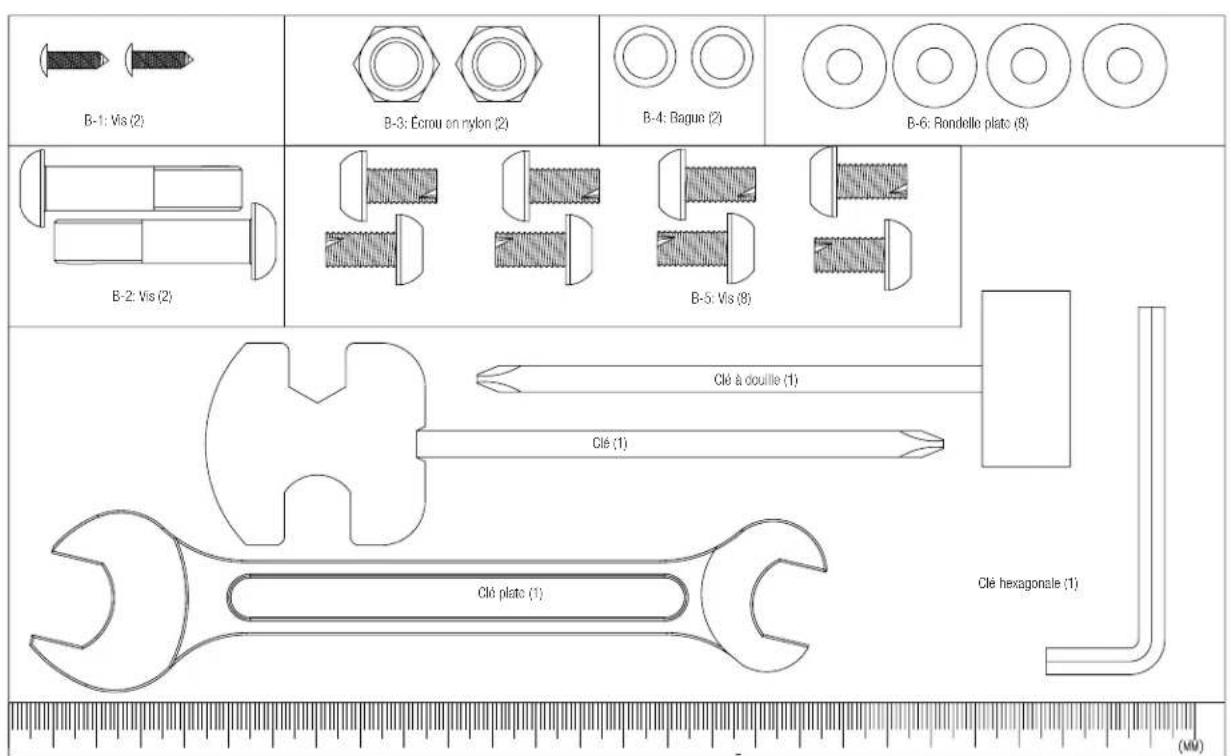

JEU de visserie

DIAGRAMME D'ASSEMBLAGE

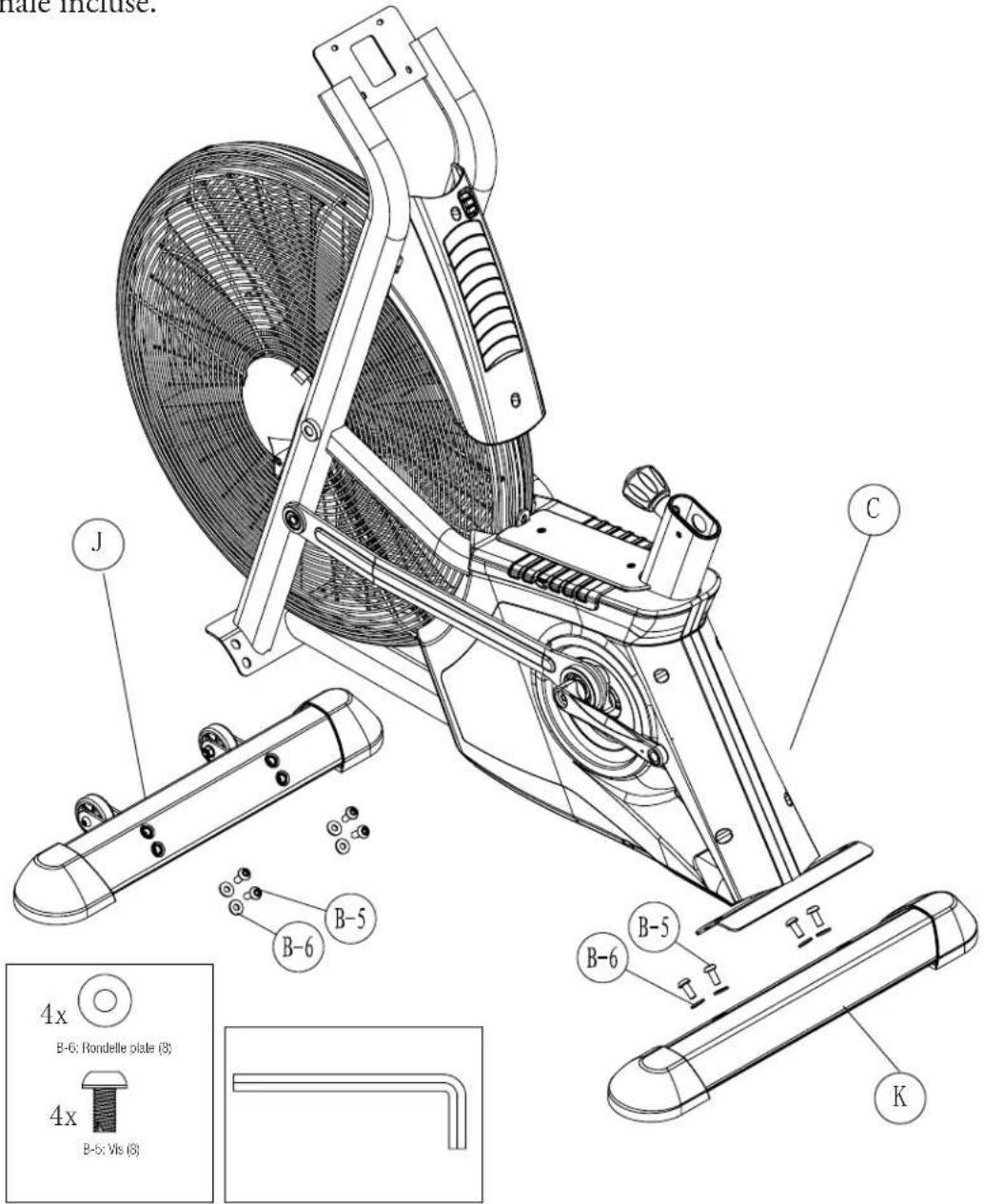

Étape 1. fixation des stabilisateurs

Fixez le stabilisateur avant (J) au chassis principal (C) au moyen de 4 vis (B-5) et de 4 rondelles plates (B-6). Fixez le stabilisateur arrière (K) au chassis principal (C) au moyen de 4 vis (B-5) et de 4 rondelles plates (B-6). Serrez les boulons à l'aide de la clé hexagonale incluse.

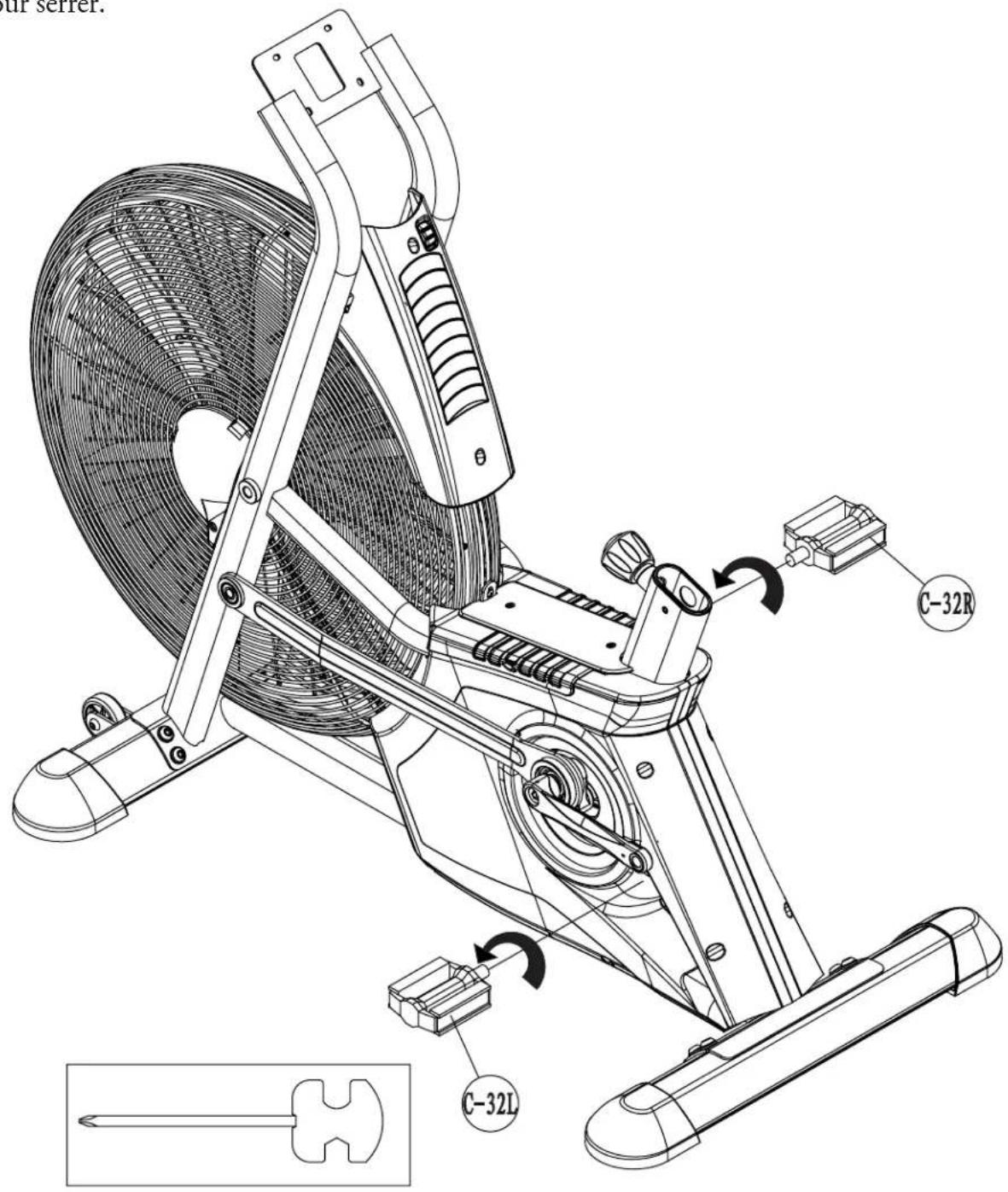

Étape 2. fixation des pédales

Fixez la pédale gauche (C-32L) à la manivelle gauche en la tournant dans le sens antihoraire. Utilisez l'extrémité à clé du tournevis inclus pour serrer. Fixez la pédale droite (C-32R) à la manivelle droite en tournant dans le sens horaire. Utilisez l'extrémité à clé du tournevis inclus pour serrer.

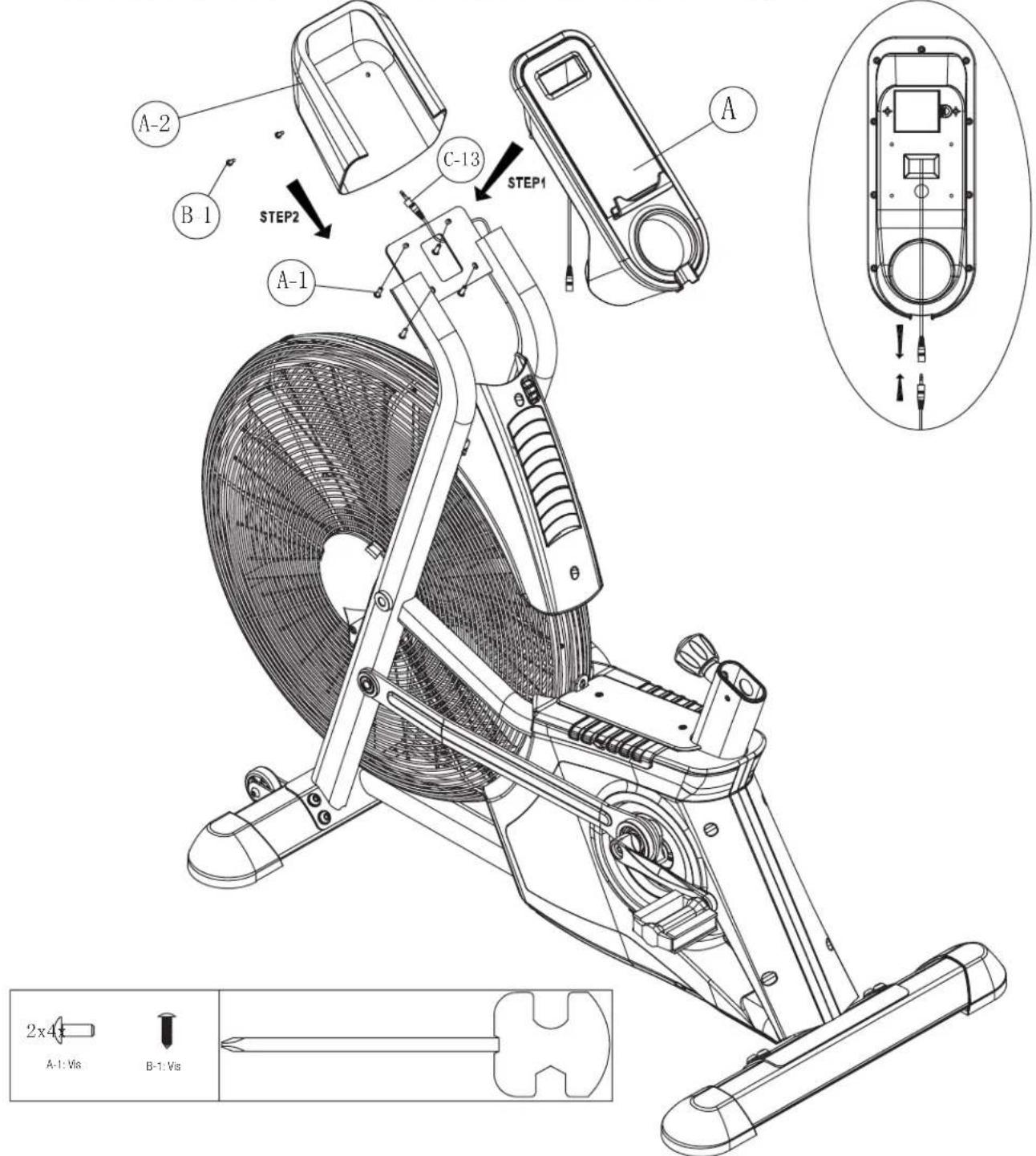

Étape 3. fixation de la console

Dévissez les 4 vis (A-1) au dos de la console (A) et mettez-les de côté. Branchez les câbles de console au dos de la console (A) sur le câble du capteur (C-13).

Fixez la console (A) au support de la console au moyen de 4 vis (A-1).

Assemblez le couvercle arrière de la console (A-2) au chassis au moyen de 2 vis (B-1).

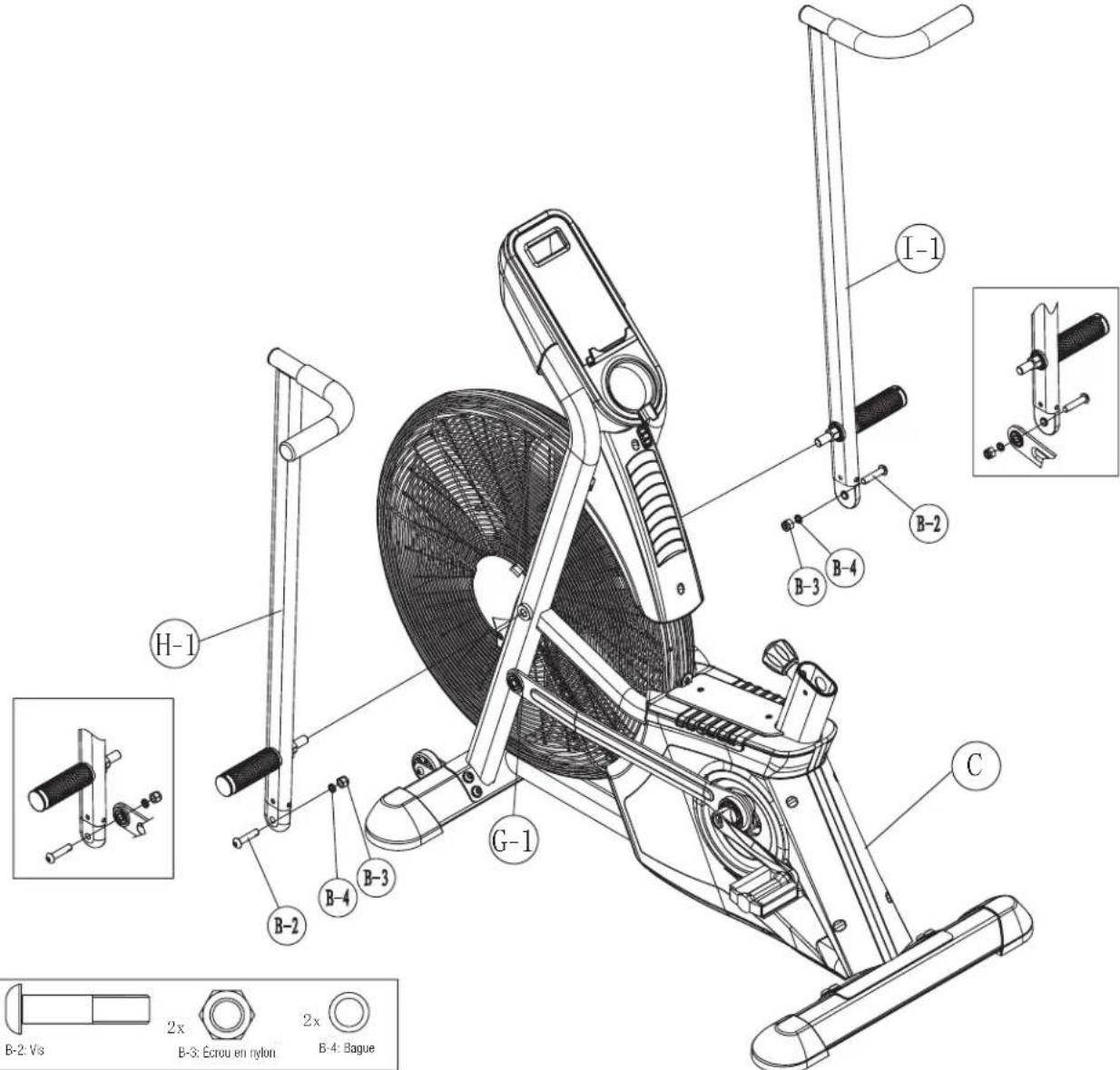

Étape 4. fixation des guidons et des TIGES laterales

Fixez le guidon gauche (H-1) au chassis principal (C) à l'aide de l'extrémité 19mm de la clé incluse pour serrer. Fixez le guidon droit (I-1) de la même manière.

Enoncez la tige latérale gauche (G-1) sur la face interne du guidon gauche (H-1) au moyen du boulon (B-2), de la bague (B-4) et de l'écrou en nylon (B-3). Utilisez la clé plate et la clé hexagonale pour serrer la tige latérale gauche (G-1). Fixez la tige latérale droite (I-1) de la même manière.

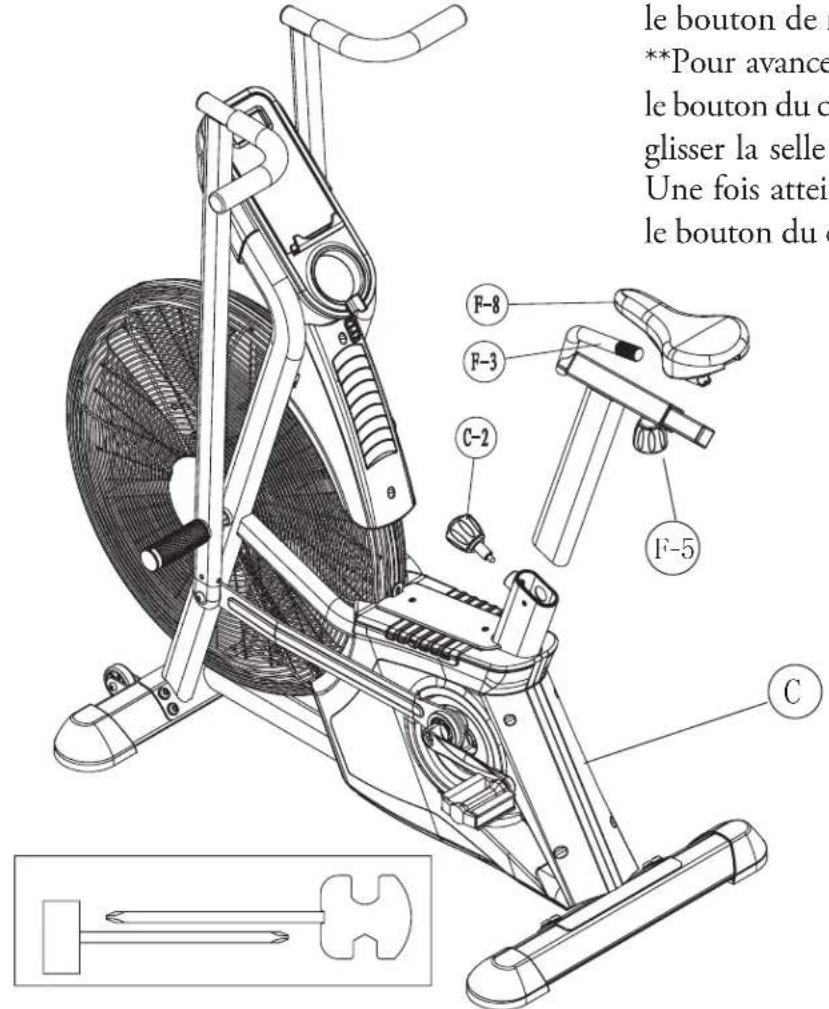

Étape 5. Introduction du TUBE de la SELLE et fixation de la SELLE

Enforcez la selle (F-8) sur le rail de la selle (F-3) et alignez la selle (F-8) sur l'horizontal et sur la verticale. Serrez ensuite les écrous des deux côtés de la selle (F-2) à l'aide de la clé à douille incluse.

Introduisez le tube de la selle (F-3) dans le chassis principal (C), CHOISSEZ LA position voulue et vissez le bouton (C-2) sans le serrer complètement. Réglez le tube de la selle (F-3) en l'élevant et en l'abaissant jusqu'à entendre un déclic émis par l'engagement de la goupille du bouton de réglage (C-2) dans l'un des

orifices de réglage du tube de la selle (F-3). Une fois le bouton de réglage engagé, serrez-le fermement.

Remarque: Pour régler la hauteur de la selle, desserrez le bouton de réglage d'environ 3 tours et tirez ensuite le bouton (il compte un ressort). Élevez ou abaissez ensuite le tube de la selle (F-3) et relâchez le bouton de réglage une fois atteinte la position voulue. Veillez à ce que le bouton de réglage soit engagé en élevant le tube de la selle jusqu'à entendre un déclic. Si vous ne réussissez pas à élever le montant de la selle, celui-ci est fixé; serrez ensuite le bouton de réglage.

Pour avancer ou reculer la selle, desserrez le bouton du curseur de la selle (F-5) et faites glisser la selle vers l'avant ou vers l'arrière. Une fois atteinte la position voulue, serrez le bouton du curseur de la selle (F-5).

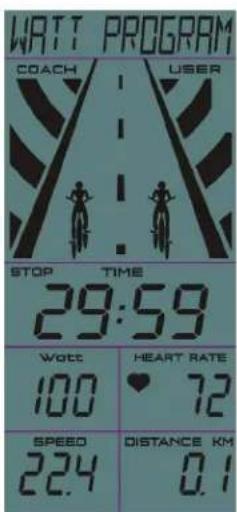

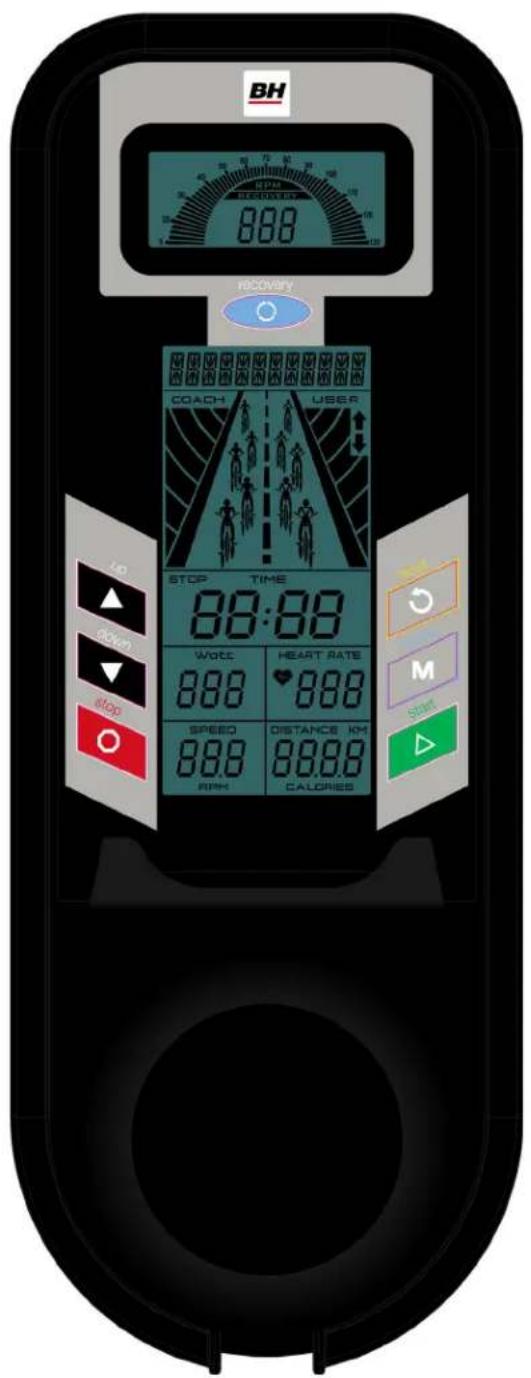

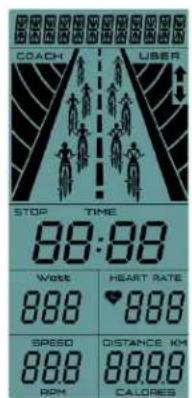

Fonctionnement de la consolefonctionnement

Fonctions de l'afficheur :

Rubrique Description
TIME (TEMPS)	· Affiche le temps d'entrainment de l'utilisateur. · Plage d'affichage de 0:00 - 99:59
SPEED (VITESSE)	· Affiche la vitesse d'entrainment de l'utilisateur. · Plage d'affichage 0,0 - 99,9.
DISTANCE	· Affiche la distance d'entrainment de l'utilisateur. · Plage d'affichage 0,0 - 99,9.
CALORIES	· Affiche la consommation calorique durant l'entrainment. · Plage d'affichage 0 - 999.
HEART RATE (FRIÉCUENCE CARDIAQUE)	· Affiche le pouls de l'utilisateur durant l'entrainment. · Lorsque le pouls de l'utilisateur excède un seuil préétabli, le monitateur émet une tonalité d'alarme.
RPM (TR/MIN)	· Nombre de tours par minute. · Plage d'affichage 0 - 999.
WATT	· Affiche la consommation énergétique durant l'entrainment. · Plage d'affichage 0 - 999. · Plage de réglage 10 - 350.

Fonctions des touches :

Touche Description
Up (Vers le haut)	Hausse la valeur de la fonction ou de la sélection.
Down (Vers le bas)	Abaisse la valeur de la fonction ou de la sélection.
Mode	Confirme le réglage ou la sélection.
Reset (Réinitialiser)	Maintenir la touche enforcée pendant 2 secondes redémarre le monitour.Pendant le réglage ou le mode Stop, appuyez sur la touche Reset pour revenir au menu principal.
Start (Démarrer)	Démarre l'entrainment.
Stop (Arrêt)	Arrête l'entrainment.
Recovery (Rétablissement)	Vérifie l'état du rétablissement de la fréquence cardiaque.

Mise en MARCHE

Installez 4 piles AA. Le moniteur se mettra en marche en émettant un bip pendant 1 seconde. L'afficheur ACL indiquera tous les segments pendant 2 secondes, et ensuite le diamètre de la roue ainsi que l'unité de mesure (milles ou kilomètres) pendant 1 seconde. L'afficheur passera finalement en mode de réglage USER (UTILISATEUR).

À la suite d'une absence de signal durant 4 minutes, le moniteur passera en mode de veille. Appuyez sur une touche pour réactiver le moniteur.

Réglages des données d'utilisateur

Utilisez les touches UP et DOWN pour sélectionner un utilisateur de U1 à U4. Appuyez sur MODE pour confirmer. Réglez les valeurs Gender (Sxc)/Age (Agc)/Height (Taille)/Weight (Poids). Une fois le réglage effectué, l'afficheur passe au menu Program (Programme).

Selection du mode d'entrajement

Utilisez les touches UP et DOWN pour sélectionner parmi les modes d’entraînement : Target Time (Temps cible)/Target Distance (Distance cible)/Target Calories (Calories cibles)/Target H. R. (Fr. car. cible)/Target Watt (Watts cibles)/Watt Program (Programme Watts).

Programme de demarrage RAPIDE

1. Appuyez sur la touche START pour démarrer immédiatement l'entraînement. Le compte de la valeur TIME s'amorcera et les valeurs DISTANCE/CALORIES/RPM/SPEED/WATT/RPM et HEART RATE s'afficheront en conséquence.
2. L'animation de personne n'affiche que l'utilisateur et passe à la valeur suivante à chaque tranche de 0,1 km (ou mille).
3. Appuyez sur la touche STOP pour permettre la fin de l'entraînement. Lorsque l'icone STOP clignote, toutes les valeurs demeurent. Pour reprendre le programme, appuyez sur la touche START.
4. En mode STOP (Arrêter), appuyer sur la touche RESET aura pour effet de revenir à l'écran des programmes du moniteur.

1. Utilisez les touches UP et DOWN pour régler la valeur TARGET TIME (Temps cible) (valeur préétablie=10:00) ; appuyez sur la touche START pour passer à l'entraînement de temps cible.
2. Un décompte du temps s'amorcera à partir de la valeur cible et les valeurs DISTANCE/CALORIES/RPM/SPEED/WATT et HEART
3. RATE s'afficheront en conséquence.
4. L'animation de personnage n'affiche que l'utiliseur et passe à la valeur suivante à chaque tranche d'un cinquième du temps prétabli.
5. Appuyez sur la touche STOP pour mettre fin à l'entraînement. Lorsque l'icone STOP clignote, toutes les valeurs demeurent. Pour reprendre le programme, appuyez sur la touche START.
6. En mode STOP (Arrêter), appuyer sur la touche RESET aura pour effet de revenir à l'écran des programmes du moniteur.

1. Utilisez les touches UP et DOWN pour régler la valeur TARGET DISTANCE (Distance cible) (valeur prétable = 5,0) ; appuyez sur la touche START pour passer en mode de distance cible.
2. Un décompte de la valeur DISTANCE s'amorcera à partir de la valeur cible et les valeurs TIME/CALORIES/RPM/SPEED/WATT et HEART RATE s'afficheront en conséquence.
3. L'animation de personne n'affiche que l'utilisateur et passe à la valeur suivante à chaque tranche d'un cinquième de la distance préétablie.
4. Appuyez sur la touche STOP pour permettre la fin de l'entraînement. Lorsque l'icone STOP clignote, toutes les valeurs demeurent. Pour reprendre le programme, appuyez sur la touche START.
5. En mode STOP (Arrêter), appuyer sur la touche RESET aura pour effet de revenir à l'écran des programmes du moniteur.

Programme de calories CIBLES

1. Utilisez les touches UP et DOWN pour régler la valeur TARGET CALORIES (Calories cibles) (valeur préétablie=100) ; appuyez sur la touche START pour passer en mode de calories cibles.
2. Un décompte de la valeur CALORIES s'amorcera à partir de la valeur cible et les valeurs TIME/DISTANCE/RPM/SPEED/WATT et HEART RATE s'afficheront en conséquence.
3. L'animation de personnage n'affiche que l'utilisateur et passe à la valeur suivante à chaque tranche d'un cinquième du nombre de calories préétabli.
4. Appuyez sur la touche STOP pour permettre la fin de l'entraînement. Lorsque l'icone STOP clignote, toutes les valeurs demeurent. Pour reprendre le programme, appuyez sur la touche START.
5. En mode STOP (Arrêter), appuyer sur la touche RESET aura pour effet de revenir à l'écran des programmes du moniteur.

Programme de WATTS CIBLES

1. Utilisez les touches UP et DOWN pour régler la valeur TARGET WATT (Watts cibles) (valeur préétablie=100) ; appuyez sur la touche START pour passer en mode de watts cibles.
2. Le compte de la valeur TIME s'amorcera et les valeurs DISTANCE/ CALORIES/RPM/SPEED/WATT et HEART RATE s'afficheront en conséquence.
3. L'animation de personne n'affiche que l'utilisateur et passe à la valeur suivante à chaque tranche de 0,1 km (ou mille).
4. Lorsque le nombre de watts réel est inférieur aux watts cibles, le symbole clignote pour rappeler à l'utilisateur d'augmenter sa vitesse. Lorsque le nombre de watts réel est supérieur aux watts cibles, le symbole clignote pour rappeler à l'utilisateur de réduire sa vitesse.
5. Appuyez sur la touche STOP pour mettre fin à l'entraînement. Lorsque l'icône STOP clignote, toutes les valeurs demeurent. Pour reprendre le programme, appuyez sur la touche START.
6. En mode STOP (Arrêter), appuyer sur la touche RESET aura pour effet de revenir à l'écran des programmes du moniteur.

Programme de frequency cardiaque CIBLE

1. Utilisez les touches UP et DOWN pour régler la valeur TARGET PULSE (Pouls cible) (valeur préétablie=100) ; appuyez sur la touche START pour passer en mode de fréquence cardiaque cible.
2. Le compte de la valeur TIME s'amorcera et les valeurs DISTANCE/CALORIES/RPM/SPEED/WATT et HEART RATE s'afficheront en conséquence.
3. L'animation de personnage n'affiche que l'utilisateur et passe à la valeur suivante à chaque tranche de 0,1 km (ou mille).
4. Lorsque la valeur PULSE (Pouls) réelle est inférieure au pouls cible, l'icone clignote pour vous inviter à accélérer. Lorsque la valeur PULSE (Pouls) réelle est supérieure au pouls cible, l'icone clignote pour vous inviter à ralentir.
5. Appuyez sur la touche STOP pour mettre fin à l'entraînement. Lorsque l'icone STOP clignote, toutes les valeurs demeurent. Pour reprendre le programme, appuyez sur la touche START.
6. En mode STOP (Arrêter), appuyer sur la touche RESET aura pour effet de revenir à l'écran des programmes du moniteur.

1. Utilisez les touches UP et DOWN pour sélectionner le PROGRAMME WATT. Une fois passé au programme watt, sélectionnez le degré de difficulté. Utilisez les touches UP et DOWN pour sélectionner: Beginner (Novice)--> Advance (Avance)--> Sporty (Athlete), puis appuyez sur la touche MODE pour confirmer.
2. Utilisez les touches UP et DOWN pour régler le temps (valeur préétablie=30:00) ; appuyez sur la touche START pour passer au Programme de watt.
3. Un décompte de la valeur TIME s'amorcera à partir de la valeur cible et les valeurs TIME/ DISTANCE/RPM/SPEED/WATT et HEART RATE s'afficheront en conséquence.
4. L'animation de personne passera à la valeur suivante à chaque tranche d'un cinquième du temps prétabli.
5. Lorsque la valeur USER WATT (Watts de l'utilisateur) est inférieure à 10% de la valeur Coach WATT (Watts de l'entraîneur), la valeur de l'entraîneur avance d'une position. Lorsque la valeur USER WATT (Watts de l'utilisateur) est supérieure à 10% de la valeur Coach WATT (Watts de l'entraîneur), la valeur de l'entraîneur recule d'une position. Si l'écart de watts se situe dans la plage de 10%, les valeurs de l'utilisateur et de l'entraîneur demeurent à la même position.
6. Appuyez sur la touche STOP pour permettre la fin de l'entraînement. Lorsque l'icone STOP clignote, toutes les valeurs demeurent. Pour reprendre le programme, appuyez sur la touche START.
7. En mode STOP (Arrêter), appuyer sur la touche RESET aura pour effet de revenir à l'écran des programmes du moniteur.

Beginner

Advance

Sporty

Utilisez les touches UP et DOWN pour sélectionner parmi 3 intervals : 20/10 --> 10/20 --> CUSTOM (Personnalisation)

1. (20-10): Travail pendant 20 secondes et repos pendant 10 secondes (8 répetitions).

A. Sélectionnez (20-10) et appuyez ensuite sur START pour commencer. B. Un décompte du temps de travail de 20 secondes s'amorce. C. Un décompte du temps de repos de 10 secondes s'amorce ensuite - un bip se fait entendre chaque seconde du temps de repos. D. Le travail et le repos se succèdent pendant 8 segments jusqu'à la fin du programme.

1. (10-20): Travail pendant 10 secondes et repos pendant 20 secondes (8 répétitions).

A. Sélectionnez (10-20) et appuyez ensuite sur START pour commencer. B. Un décompte du temps de travail de 10 secondes s'amorce. C. Un décompte du temps de repos de 20 secondes s'amorce ensuite - un bip se fait entendre chaque seconde du temps de repos. D. Le travail et le repos se succèdent pendant 8 segments jusqu'à la fin du programme.

1. CUSTOM (Personnalisation) : L'utilisateur peut régler le temps de travail et de repos.

A. Sélectionnez CUSTOM et appuyez sur la touche Mode pour l'entrée. B. SET ROUND (Régler la seance) apparait à l'afficheur. Utilisez les touches UP et DOWN pour sélectionner le nombre de segments d'exercice désiré. C. Appuyez sur la touche MODE pour régler le temps de travail. Utilisez les touches UP et DOWN pour régler le temps de travail. D. Appuyez sur la touche MODE pour régler le temps de repos. Utilisez les touches UP et DOWN pour régler le temps de repos. E. Appuyez sur START (Démarrer) pour commencer. F. Le décompte du temps de travail s'effectue jusqu'à la fin du travail. G. Le décompte du temps de repos s'amorce jusqu'à la fin du repos; un bip se fait entendre chaque seconde du temps de repos. H. Le programme se poursuivra jusqu'à l'atteinte du nombre de segments établi.

SCHEMA DE VUE ÉCLATÉE LK700FB

LISTE Des PIECES

Pour commander des pièces de rechange : indiquez au représentant du service à la clientèle le numéro de modèle du produit et le numéro de la pièce inscrit dans le tableau qui suit, ainsi que la quantité requise.

N° de pièce Description du produit QTÉ
LK700FB-A Console 1
LK700FB-A-1 Vis 4
LK700FB-A-2 Couvercle arrêté de la console 1
LK700FB-B Jeu de visserie 1 JEU
LK700FB-B-1 Vis 2
LK700FB-B-2 Vis 2
LK700FB-B-3 Écrou en nylon 2
LK700FB-B-4 Bague 2
LK700FB-B-5 Vis 8
LK700FB-B-6 Rondelle plate 8
LK700FB-C Châteiss principal 1
LK700FB-C-1 Anneau en C 2
LK700FB-C-2 Bouton de réglage de la selle 1
LK700FB-C-3 Palier 2
LK700FB-C-4 Marchon du montant de la selle 1
LK700FB-C-5 Essieu 1
LK700FB-C-6 Écrou 1
LK700FB-C-7 Rondelle plate 1
LK700FB-C-8 Mariellette gauche avec embout 1
LK700FB-C-9 Mariellette droite avec embout 1
LK700FB-C-10 Vis 4
LK700FB-C-11 Vis 1
LK700FB-C-12 Support du capteur 1
LK700FB-C-13 Câble du capteur 1
LK700FB-C-14 Protecteur gauche 1
LK700FB-C-15 Protecteur droit 1
LK700FB-C-16 Couvercle du châteiss 1
LK700FB-C-17 Vis 2
LK700FB-C-18 Vis 1
LK700FB-C-19 Vis 17
LK700FB-C-20 Vis 2
LK700FB-C-21 Support de vis 2
LK700FB-C-22 Persienne 9
LK700FB-C-23 Tige de persienne 1
LK700FB-C-24 Roulette de réglage de la persienne 1
LK700FB-C-25 Couvre-ventilateur 1
LK700FB-C-26 Grille de ventilateur gauche 1
LK700FB-C-27 Grille de ventilateur droite 1
LK700FB-C-28 Couvre-Grille 2
LK700FB-C-29 Support de grille 8
LK700FB-C-30 Chaine (courte) 1
LK700FB-C-31 Chaine (longue) 1
LK700FB-C-32 Pédale 1 JEU
LK700FB-C-33 Vis 1

N° de pièce	Description du produit QTÉ
LK700FB-C-34	Plateau	1
LK700FB-C-35	Déport de manivelle	1
LK700FB-C-36	Vis 1
LK700FB-D	Trousse de ventilateur 1 JEU
LK700FB-D-1	Support d'aimant	1
LK700FB-D-2	Roue de ventilateur	1
LK700FB-D-3	Tendeur de chaîne	2
LK700FB-D-4	Vis 6
LK700FB-D-5	Écrou	6
LK700FB-D-6	Tampon de pale de ventilateur	6
LK700FB-D-7	Aimant	1
LK700FB-D-8	Pale de ventilateur	6
LK700FB-D-9	Rondelle plate 2
LK700FB-D-10	Écrou	2
LK700FB-E	Trousse de collerette	1 JEU
LK700FB-E-1	Tendeur de chaîne (longue)	2
LK700FB-E-2	Palié 2
LK700FB-E-3	Écrou	1
LK700FB-E-4	Écrou	3
LK700FB-E-5	Axe de plateau 1
LK700FB-E-6	Petit plateau	1
LK700FB-E-7	Axe de volant cinétique	1
LK700FB-E-8	Plateau	1
LK700FB-E-9	Vis 3
LK700FB-E-10	Bague 1
LK700FB-E-11	Écrou	2
LK700FB-E-12	Écrou	4
LK700FB-F	Montant de la selle	1 JEU
LK700FB-F-1	Manchon de montant de guidon	1
LK700FB-F-2	Manchon de montant de guidon	1
LK700FB-F-3	Tube du rail de la selle	1
LK700FB-F-4	Support du bouton de réglage	1
LK700FB-F-5	Bouton de la selle	1
LK700FB-F-6	Embout	1
LK700FB-F-7	Rondelle plate 1
LK700FB-F-8	Siège	1 JEU
LK700FB-G-1	Tige latérale	2
LK700FB-G-2	Palier	2
LK700FB-G-3	Palier 2
LK700FB-G-4	Anneau en C	2
LK700FB-H-1	Guidon gauche 1
LK700FB-H-2	Palier 2
LK700FB-H-3	Mousse du guidon gauche	1
LK700FB-H-4	Embout	1

LISTE Des PIECES

Pour commander des pièces de rechange : indiquez au représentant du service à la clientèle le numéro de modèle du produit et le numéro de la pièce inscrit dans le tableau qui suit, ainsi que la quantité requise.

N° de pièce Description du produit QTÉ
LK700FB-H-5 Arbre de raccord gauche 1
LK700FB-H-6 Tube de la pédale gauche 1
LK700FB-H-7 Écrou 1
LK700FB-H-8 Embout 1
LK700FB-H-9 Bague 1
LK700FB-I-1 Guidon droit 1 JEU
LK700FB-I-2 Palier 1
LK700FB-I-3 Mousse du guidon droit 2
LK700FB-I-4 Embout 1
LK700FB-I-5 Arbre de raccord droit 1
LK700FB-I-6 Tube de la pédale droite 1
LK700FB-I-7 Écrou M14 1
LK700FB-I-8 Embout 1
LK700FB-I-9 Bague 1
LK700FB-J	Trousse de stabilisateur avant	1 JEU
LK700FB-J-1 Stabilisateur avant	1
LK700FB-J-2 Protecteur avant (G)	1
LK700FB-J-3 Protecteur avant (D)	1
LK700FB-J-4 Roulette	2
LK700FB-J-5 Vis	2
LK700FB-J-6 Rondelle plate	2
LK700FB-J-7 Écrou 2
LK700FB-J-8 Vis	4
LK700FB-K	Trousse de stabilisateur arrêté	1 JEU
LK700FB-K-1	Stabilisateur arrêté	1
LK700FB-K-2	Protecteur arrêté (G)	1
LK700FB-K-3	Protecteur arrêté (D)	1
LK700FB-K-4	Pied régiable	2
LK700FB-K-5	Vis	4

Garantie commerciale CLUB*

BH North America réparera ou remplacera, à sa discrétion, sans frais les pièces défectueuses en raison d'un défaut de matériel ou de fabrication. Garantie à vie du chassis et de trois (3) ans des autres pièces. La garantie de la main-d'œuvre est d'un (1) an. La garantie ne s'applique qu'à l'acheteur d'origine.

• Avis de responsabilité de garantie commerciale Club : Pour toutes les installations soumises à des frais d'utilisation, peu importe la durée de cette utilisation.

Garantie commerciale*

BH North America réparera ou remplacera, à sa discrétion, sans frais les pièces défectueuses en raison d'un défaut de matériel ou de fabrication. Garantie à vie du chassis et de quatre (4) ans des autres pièces. La garantie de la main-d'œuvre est d'un (1) an. La garantie ne s'acquiert qu'à l'acheteur d'origine.

• Avis de responsabilité de garantie commerciale : Pour toutes les installations non soumises à des frais d'utilisation, pour un usage inférieur à 8 heures par jour.

Garantie résidentielle

BH North America réparera ou remplacera, à sa discrétion, sans frais les pièces défectueuses en raison d'un défaut de matériel ou de fabrication. Garantie à vie de remplacement du chassis et de cinq (5) ans des autres pièces. La garantie de la main-d'œuvre est de deux (2) ans. La garantie ne s'applique qu'à l'acheteur d'origine.

Avis de responsabilité pour les éléments cosmetiques

Pour tous les produits et niveaux de garantie, les éléments cosmétiques seront garantis durant un an après la date d'achat contre les défauts de fabrication. Les éléments dits « cosmétiques » sont les suivants : pièces en plastique externes, éléments décoratifs/autocollants et recouvrements.

CETTE garantie NE COUVRE PAS ce qui SUIT

• La préparation prélivraison.
• Les composants à remplacer en raison de la saleté ou d'un manque d'entretien régulier.
• Les réparations devenues nécessaires par suite de l'usage abusif, de la négligence ou du fonctionnement ou de l'entretien non conformes aux instructions du Guide d'utilisation.

Pour obtenir des renseignements détaillés sur la garantie ou enregistrer en ligne la garantie de votre produit, visitez notre site Web à : www.BHFitnessUSA.com

POUR FAIRE EFFECTUER DES RÉPARATIONS COUVERTES PAR LA GARANTIE, NE RAPPORTEZ PAS L'APPAREIL AU DÉTAILLANT. CONTACTEZ D'ABORD BH FITNESS.

Du lundi au vendredi, de 8 h à 17 h (HNP)
