Type de produit	Convertisseur de mesure
Marque	Camille Bauer
Modèle	Sineax I542
Catégorie	Équipements de mesure
Entrée de mesure	Courant alternatif, valeurs nominales selon plaquette signalétique (0-1/5A ou 0-1,2/6A ou 0-0,5 à 0-7,5A)
Fréquence nominale	50/60 Hz
Consommation propre	1,5 à 2,5 VA selon la sortie (à 50 Hz)
Sortie de mesure	Courant continu : 0-1, 0-5, 0-10 ou 0-20 mA ; Tension continue : 0-1 à 0-10 V
Précision de base	Classe 0,5
Temps de réponse	≤ 300 ms
Influence de la température	0,2 % / 10 K
Degré d'encrassement	2
Catégorie de surtension	III
Température de fonctionnement	-10 à +55 °C
Température de stockage	-40 à +70 °C
Humidité relative	≤ 75 % (moyenne annuelle)
Altitude maximale	2000 m
Montage	Sur rail « à chapeau » (EN 50 022) 35×15 ou 35×7,5 mm
Alimentation	Sans alimentation auxiliaire (convertisseur passif)
Entretien	Aucun entretien nécessaire
Sécurité	Déconnecter toutes les lignes avant raccordement ; respecter les prescriptions nationales
Certifications	Lloyd germanique (12 258-98 HH), CSA (classe A), FCC (classe A)
Ajustage	Sensibilité variable par potentiomètre ±10 %

FOIRE AUX QUESTIONS - Sineax I542 Camille Bauer

Comment brancher le Sineax I542 ?

Raccorder les lignes selon les indications sur la plaquette signalétique. S'assurer que toutes les lignes sont hors tension avant toute connexion. Pour la sortie, respecter les résistances extérieures maximales (courant) ou minimales (tension).

Quelle est la précision de l'appareil ?

La précision de base est de classe 0,5 selon EN 60 688. L'influence de la température est de 0,2 % par 10 K.

Peut-on régler la sensibilité ?

Oui, l'appareil est équipé d'un potentiomètre permettant de faire varier la sensibilité de ±10 % de la valeur nominale (ajustage par potentiomètre, voir Fig. 4 de la notice).

Comment monter l'appareil sur un rail ?

Le convertisseur se monte par encliquetage sur un rail « à chapeau » normalisé EN 50 022 de 35×15 ou 35×7,5 mm. Voir Fig. 1 de la notice.

Quelles sont les précautions à prendre avant le raccordement ?

Avant tout raccordement, déconnecter toutes les lignes pour les mettre hors tension. Pour les transformateurs de courant, prendre les précautions nécessaires pour éviter les dangers. Respecter les prescriptions nationales d'installation.

L'appareil nécessite-t-il une alimentation auxiliaire ?

Non, le SINEAX I542 est un convertisseur passif qui fonctionne sans alimentation auxiliaire. L'énergie provient du circuit d'entrée.

Quelle est la température de fonctionnement ?

La température de fonctionnement est de -10 à +55 °C. La température de stockage est de -40 à +70 °C.

Quels types de sortie sont disponibles ?

La sortie peut être en courant continu (0-1, 0-5, 0-10 ou 0-20 mA) ou en tension continue (0-1 à 0-10 V). La résistance extérieure doit respecter les limites indiquées.

Comment tester la sortie en fonctionnement ?

Il est possible d'interrompre le circuit de sortie pendant le fonctionnement pour brancher un appareil de contrôle. L'entrée de mesure peut rester enclenchée.

Quelles certifications possède l'appareil ?

L'appareil est certifié par le Lloyd germanique (certificat 12 258-98 HH), CSA pour les USA et le Canada, et conforme à la FCC classe A et aux réglementations canadiennes sur les radio-interférences.

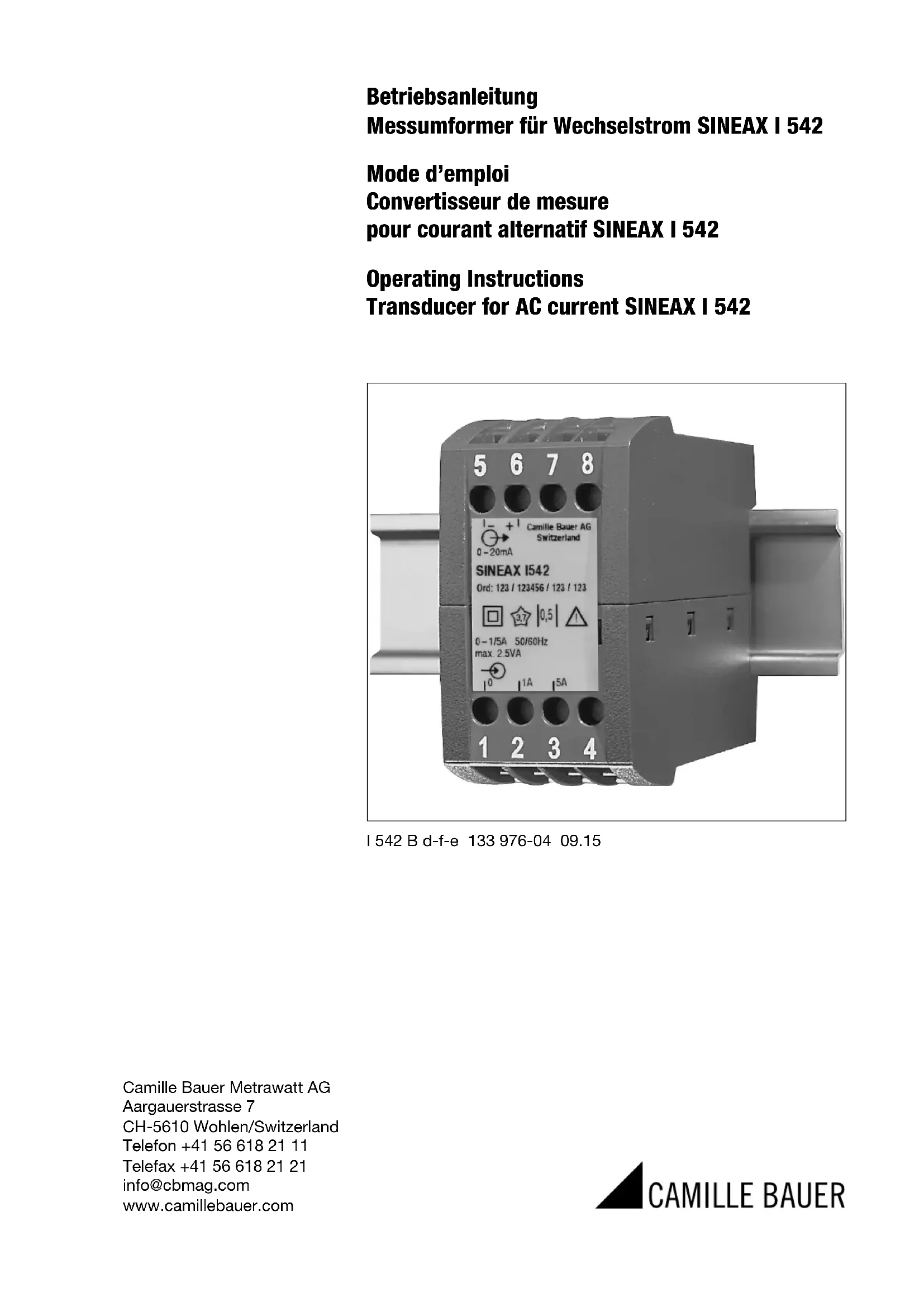

MODE D'EMPLOI Sineax I542 Camille Bauer

Pour courant alternatif SINEAX i 542

Les conseils de sécurité qui doivent impérativement être observés sont marqués des symboles ci-contre dans le présent mode d'emploi :

Sommaire

1. Description brève....4
2. Caractéristiques techniques....4
3. Fixation 4
4. Raccordements électriques....5
5. Mise en service et entretien....5
6. Indication pour le démontage....5
7. Admission d'appareils....5
8. Croquis d'encombrement....8
9. Certificat de conformité....8

1. A lire en premier, ensuite...

Pour un fonctionnement sûr et sans danger, il est essentiel de lire le présent mode d'emploi et de respecter les recommandations de sécurité mentionnées dans les rubriques

4. Fixation

1. Raccordements électriques.

Ces appareils devraient uniquement être manipulés par des personnes qui les connaissent et qui sont autorisées à travailler sur des installations techniques du réglage.

Toute intervention dans l'appareil entraîne l'extinction de la clause de garantie!

2. Description brève

Le convertisseur de mesure SINEAX I 542 transforme un courant alternatif sinusoidal en un courant continu ou une tension continue proportionnelle. Il fonctionne sans alimentation auxiliaire.

Entrée de mesure

Fréquence nominale: 50/60 Hz

Valeur nominale du

courant d'entrée : Respecter le courant d'entrée max.

sur la plaquette signalétique!

Selon le type avec 2 étendues de

mesure 0 - 1/5 ou 0 - 1,2/6 A, respectivement.

0 - 0,5 à 0 - 7,5 A (une étendue de

mesure seulement)

Consommation propre

pour fréquence

nominale 50 Hz: 2,5 VA pour sortie 20 mA

2 VA pour sortie 10 mA

1,7 VA pour sortie 5 mA

1,5 VA pour sortie 1 mA

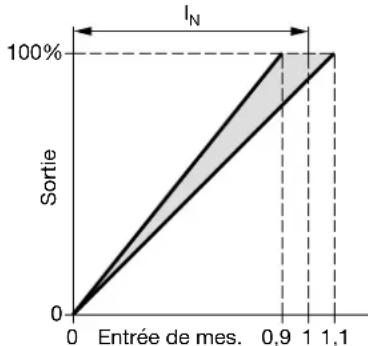

Ajustage (particularité) : Variation admissible de la plage de mesure, sensibilité variable, ajustable par potentiomètre (voir Fig. 4)

Étendue de l'ajustage

env. 0,9 - 1,1 · I

I_N (env. ± 10%)

Sortie de mesure

Courant continu: 0 - 1, 0 - 5, 0 - 10 ou 0 - 20 mA

Tension max.

Tension de charge: 15 V

Résistance extérieure: Voir paragraphe «5. Raccordements électriques»

Tension continue

non-contrainte: 0 - 1 à 0 - 10 V

Résistance extérieure: Voir paragraphe «5. Raccordements électriques»

Temps de réponse: ≤ 300 ms

Précision (selon analogie avec EN 60 688)

Valeur

conventionnelle: Valeur finale de la sortie

Précision de base : Classe 0,5

Entrée: 0 - 100%

Influence de la

température

(-10a + 55^) : 0,2% /10K

Sécurité

Degré d'encrassement : 2

Catégorie de

surtension : III

Ambiance extérieure

Température de

fonctionnement: -10 à +55 °C

Température de

stockage : -40 à +70 °C

Humidité relative en

moyenne annuelle: ≤ 75 %

Altitude: 2000 m max.

Utiliser seulement dans les intérieurs

4. Fixation

Les convertisseurs SINEAX I 542 peuvent être montés sur des rails «à chapeau».

En déterminant l'emplacement de montage, il faut tenir compte des indications fournies sous la rubrique «Ambiance extérieure», du chapitre «3. Caractéristiques techniques»!

Encliqueter le boîtier sur le rail «à chapeau» (EN 50 022) (voir Fig. 1).

Fig. 1. Montage sur rail «à chapeau» 35 × 15 ou 35 × 7.5 mm.

5. Raccordements électriques

Raccorder les lignes électriques selon l'indication sur la plaquette signalétique.

Lors du raccordement des câbles, s'assurer impérativement que toutes les lignes soient hors tension!

Avant d'ouvrir le secondaire du transformateur de mesure de courant, prendre les précautions nécessaires pour éviter tous les dangers possibles!

Veiller en outre,...

... que les caractéristiques techniques qui permettent de résoudre le problème de mesure correspondent aux données mentionnées sur la plaquette signalétique du SINEAXI 542 (→) entrée de mesure, partie de mesure voir Fig. 4)!

... que la valeur indiquée pour la résistance du circuit de sortie

- ne doit pas être dépassée par le haut pour la sortie de courant

$$ R _ {\text { ext }} \max. [ k \Omega ] \leq \frac {1 5 \mathrm{V}}{I _ {\mathrm{AN}} [ \mathrm{mA} ]} $$

$$ \left(I _ {A N} = \text { Valeur finale du courant de sortie }\right) $$

- ne doit pas être surpassée par le bas pour la sortie en tension

$$ R _ {\text { ext }} \min. \geq 2 0 0 k \Omega $$

... que les lignes de sortie de signal de mesure soient réalisées par des câbles torsadés et disposées à une certaine distance des lignes courant fort!

Au reste, respecter les prescriptions nationales pour l'installation et le choix du matériel des conducteurs électriques!

5 6 7 8 1 2 3 4 ~

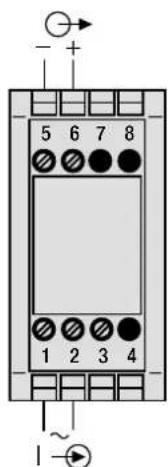

Fig. 2. Pour mesure avec 1ère (inférieure) étendue de mesure.

5 6 7 8 1 2 3 4 ~

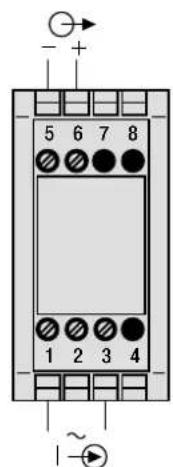

Fig. 3. Pour mesure avec 2ème (supérieure) étendue de mesure.

I —▶ = Entrée de mesure = Série de mesure

Sortie de mesure Repères de test sur le dos d'appareil CE 5 6 7 8 No. de fabrication En option avec potentiomètre pour sensibilité variable ± 10% Fabricant SINEAX I542 0-1/5A 50/60Hz max. 2.5mA 1 2 3 4 Entrée de mesure

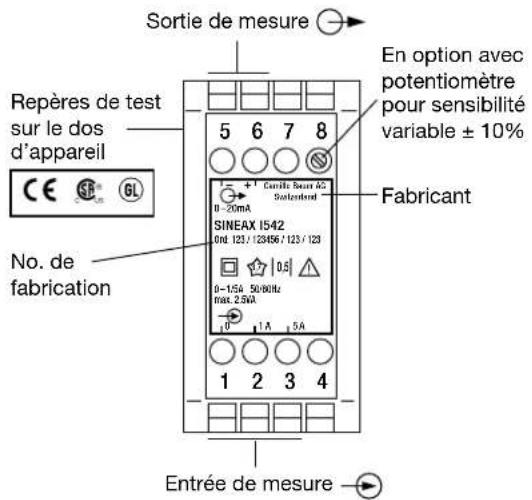

Fig. 4. Déclaration pour la plaquette signalétique.

6. Mise en service et entretien

Enclencher l'entrée de mesure. Il est possible d'interrompre le circuit de sortie pendant le fonctionnement pour brancher par exemple un appareil de contrôle.

Le convertisseur de mesure ne nécessite pas d'entretien.

7. Indications pour le démontage

Démonter le convertisseur du rail support selon Fig. 5.

8. Admission d'appareils

Lloyd germanique

Type du certificat d'approbation: 12 258-98 HH

CSA examiné pour les USA et le Canada fi le-nr. 204767

C US

Cet appareil a été testé et s'est avéré conforme aux limites prévues pour les appareils numériques de classe A et à la partie 15 des règlements FCC et à la réglementation des radio-interférences du Canadian Department of communications. Ces limites sont destinées à fournir une protection adéquate contre les interférences néfastes lorsque l'appareil est utilisé dans un environnement commercial. Cet appareil génère, utilise et peut radié une énergie à fréquence radioélectrique; il est en outre susceptible d'engendrer des interférences avec les communications radio, s'il n'est pas installé et utilisé conformément aux instructions du mode d'emploi. L'utilisation de cet appareil dans les zones résidentielles peut causer des interférences néfastes, auquel cas l'exploitant sera amené à prendre les dispositions utiles pour palier aux interférences à ses propres frais.

Les appareils ne peuvent être éliminés que de façon appropriée!
