Type de produit	Convertisseur de mesure pour tension alternative
Marque	Camille Bauer
Modèle	Sineax U539
Catégorie	Équipements de mesure
Dimensions (L x H x P)	112,5 x 69,1 x 114,1 mm
Poids	Environ 0,2 kg
Alimentation auxiliaire	230 V CA ±15 %, 50/60 Hz, env. 3 VA (option : 24 V CC, 85–230 V CC/CA, etc.)
Entrée de mesure	Tension alternative 0–50 à 0–600 V, 50/60 Hz
Sortie de mesure	Courant continu 0–20 mA (ou live-zéro 4–20 mA) ou tension continue 0–10 V
Précision	Classe 0,5 (selon EN 60 688)
Temps de réponse	< 300 ms
Température de fonctionnement	-10 à +55 °C
Température de stockage	-40 à +70 °C
Humidité relative moyenne annuelle	≤ 75 %
Altitude maximale	2000 m
Catégorie de surtension	III (≤ 300 V), II (> 300 V)
Degré d'encrassement	2
Montage	Sur rail « à chapeau » (EN 50 022) 35 x 15 ou 35 x 7,5 mm
Raccordement	Bornes à vis (schéma selon plaque signalétique)
Fonctions principales	Conversion d'une tension alternative sinusoïdale en un courant continu ou une tension continue proportionnelle
Entretien et nettoyage	Aucun entretien nécessaire
Sécurité	Respecter les consignes du manuel ; mise hors tension avant raccordement
Pièces détachées et réparabilité	Pièces disponibles via le fabricant ; intervention non autorisée annule la garantie
Informations générales	Certifié Lloyd germanique, CSA (USA/Canada), FCC classe A

FOIRE AUX QUESTIONS - Sineax U539 Camille Bauer

Quelle est la tension d'entrée maximale du Sineax U539 ?

La tension nominale d'entrée peut aller de 0-50 V à 0-600 V selon le modèle. Vérifiez la plaque signalétique de votre appareil.

Comment raccorder l'alimentation auxiliaire ?

Raccorder l'alimentation aux bornes indiquées sur la plaque signalétique (fig. 2 à 5 du manuel). S'assurer que les lignes sont hors tension avant intervention.

Quels types de sortie sont disponibles ?

Sortie courant continu 0-20 mA (ou live-zéro 4-20 mA) et sortie tension continue 0-10 V (ou live-zéro 2-10 V). La résistance extérieure doit respecter les formules données dans le manuel.

Quelle est la précision du convertisseur ?

La précision est de classe 0,5 selon la norme EN 60 688, avec une valeur conventionnelle égale à la valeur finale de sortie.

Peut-on utiliser l'appareil en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement, dans une plage de température de -10 à +55 °C et une altitude maximale de 2000 m.

Comment monter le Sineax U539 sur un rail ?

Il se monte sur un rail « à chapeau » de 35 x 15 mm ou 35 x 7,5 mm (EN 50 022) par simple encliquetage (voir fig. 1 du manuel).

Quelle est la consommation électrique de l'appareil ?

En version standard 230 V CA, la consommation est d'environ 3 VA. En version CC ou avec bloc d'alimentation intégré, elle est inférieure à 1,5 W.

L'appareil nécessite-t-il un entretien ?

Non, le convertisseur ne nécessite aucun entretien particulier. Il suffit de suivre les instructions de mise en service.

Quelles sont les certifications du Sineax U539 ?

Il possède un certificat d'approbation du Lloyd germanique (n° 12 258-98 HH) et est examiné par CSA pour les USA et le Canada. Il est également conforme à la réglementation FCC classe A.

Comment démonter l'appareil du rail ?

Utiliser un tournevis pour déclipser le boîtier du rail « à chapeau » en suivant la figure 7 du manuel. Veiller à mettre les circuits hors tension au préalable.

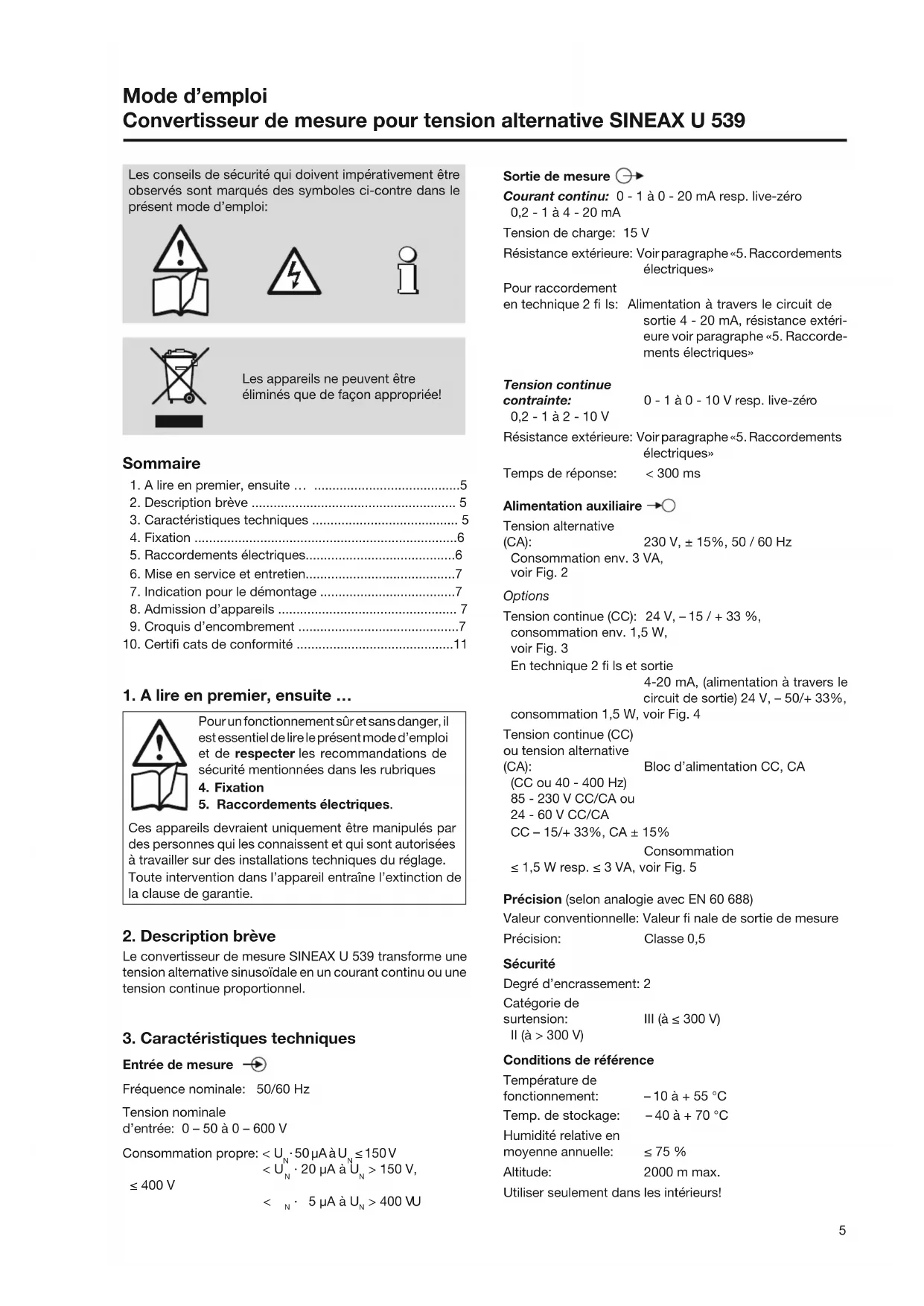

MODE D'EMPLOI Sineax U539 Camille Bauer

Pour tension alternative SINEAX u 539

Les conseils de sécurité qui doivent impérativement être observés sont marqués des symboles ci-contre dans le présent mode d'emploi :

Les appareils ne peuvent être éliminés que de façon appropriée!

Sommaire

1. Description brève.... 5
2. Caractéristiques techniques 5
3. Fixation......6
4. Raccordements électriques....6
5. Mise en service et entretien....7
6. Indications pour le démontage....7
7. Admission d'appareils 7
8. Croquis d'encombrement.....7
9. Certificats de conformité....11

1. A lire en premier, ensuite...

Pour un fonctionnement sûr et sans danger, il est essentiel de lire le présent mode d'emploi et de respecter les recommandations de sécurité mentionnées dans les rubriques

1. Fixation
2. Raccordements électriques.

Ces appareils devraient uniquement être manipulés par des personnes qui les connaissent et qui sont autorisées à travailler sur des installations techniques du réglage.

Toute intervention dans l'appareil entraîne l'extinction de la clause de garantie.

2. Description brève

Le convertisseur de mesure SINEAX U 539 transforme une tension alternative sinusoidale en un courant continu ou une tension continue proportionnelle.

Entrée de mesure

Fréquence nominale: 50/60 Hz

Tension nominale

d'entrée: 0 - 50 à 0 - 600 V

Consommation propre: < U_N · 50 A U_N ≤ 150 V

$$ < U _ {N} ^ {N} \cdot 2 0 \mu A \dot {a} ^ {N} U _ {N} > 1 5 0 V, $$

$$ \leq 4 0 0 \mathrm{V} $$

$$ < _ {N} \cdot 5 \mu A \text { à } U _ {N} > 4 0 0 V U $$

Sortie de mesure

Courant continu: 0 - 1 à 0 - 20 mA resp. live-zéro

0,2 - 1 à 4 - 20 mA

Tension de charge: 15 V

Résistance extérieure: Voir paragraphe «5. Raccordements électriques»

Pour raccordement

en technique 2 fils : Alimentation à travers le circuit de sortie 4 - 20 mA, résistance extérieure, voir paragraphe «5. Raccordements électriques»

Tension continue

contrainte:

0 - 1 à 0 - 10 V resp. live-zéro

0,2 - 1 à 2 - 10 V

Résistance extérieure: Voir paragraphe «5. Raccordements électriques»

Temps de réponse:

< 300 ms

Alimentation auxiliaire

Tension alternative

(CA):

230 V, ± 15 %, 50 / 60 Hz

Consommation env. 3 VA, voir Fig. 2

Options

consommation env. 1,5 W, voir Fig. 3

En technique 2 fils et sortie

4-20 mA, (alimentation à travers le circuit de sortie) 24 V, -50/+33%,

consommation 1,5 W, voir Fig. 4

Bloc d'alimentation CC, CA

(CC ou 40 - 400 Hz)

85 - 230 V CC/CA ou

24 - 60 V CC/CA

CC - 15/+ 33%, CA ± 15%

Consommation

≤ 1,5 W resp. ≤ 3 VA, voir Fig. 5

Précision (selon analogie avec EN 60 688)

Valeur conventionnelle: Valeur finale de sortie de mesure

Précision:

Classe 0,5

Sécurité

Degré d'encrassement : 2

Catégorie de

surtension:

III (à ≤ 300 V)

II (à > 300 V)

Conditions de référence

Température de

fonctionnement:

-10 à + 55 °C

Temp. de stockage:

-40 à + 70 °C

Humidité relative en

moyenne annuelle:

≤ 75 %

Altitude:

2000 m max.

Utiliser seulement dans les intérieurs!

4. Fixation

Les convertisseurs U 539 peuvent être montés sur des rails «à chapeau».

En déterminant l'emplacement de montage, il faut tenir compte des indications fournies sous la rubrique «Ambiance extérieure», chapitre «3. Caractéristiques techniques»!

Encliqueter le boîtier sur le rail «à chapeau» (EN 50 022) (voir Fig. 1).

Fig. 1. Montage sur rail «à chapeau» 35 × 15 ou 35 × 7,5 mm.

5. Raccordements électriques

Raccorder les lignes électriques selon l'indication sur la plaquette signalétique.

Lors du raccordement des câbles, s'assurer impérativement que toutes les lignes soient hors tension!

DANGER imminent par tension de mesure ou par tension d'alimentation auxiliaire qui peuvent être élevées!

Veiller en outre,...

... que les caractéristiques techniques qui permettent de résoudre le problème de mesure correspondent aux données mentionnées sur la plaquette signalétique du SINEAX U 539 (→) entrée de mesure, → sortie de mesure et alimentation auxiliaire, voir Fig. 6)!

... que la valeur indiquée pour la résistance du circuit de sortie

- ne doit pas être dépassée par le haut pour la sortie de courant

$$ R _ {\text { ext }} \max. [ k \Omega ] \leq \frac {1 5 V}{I _ {\mathrm{AN}} [ m A ]} $$

$$ \left(I _ {A N} = \text { Valeur finale du courant de sortie }\right) $$

- est dépendante de l'alimentation auxiliaire H (12-32 V CC) en alim. à travers le circuit de sortie (technique 2 fils, sortie 4 - 20 mA)

$$ R _ {\text { ext }} \max. [ k \Omega ] = \frac {H [ V ] - 1 2 V}{2 0 m A} $$

- ne doit pas être surpassée par le bas pour la sortie en tension

$$ R _ {\text { ext }} \min. [ k \Omega ] \geq \frac {U _ {\mathrm{AN}} [ V ]}{1 0 \mathrm{mA}} $$

$$ (U _ {A N} = \text { Valeur finale de la tension de sortie }) $$

... que les lignes de sortie de signal de mesure soient réalisées par des câbles torsadés et disposées à une certaine distance des lignes courant fort!

Au reste, respecter les prescriptions nationales pour l'installation et le choix du matériel des conducteurs électriques!

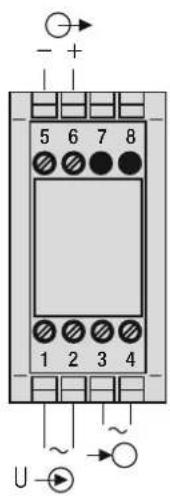

- + 5 6 7 8 1 2 3 4 U

Fig. 2. Alim. auxiliaire CA.

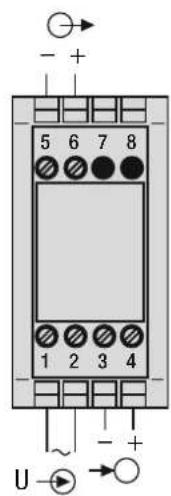

- + 5 6 7 8 1 2 3 4 U

Fig. 3. Alim. auxiliaire CC.

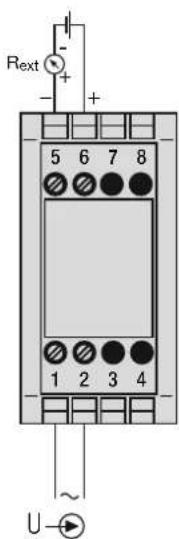

Rext + - + 5 6 7 8 1 2 3 4 U

Fig. 4. Alimentation à travers le circuit de sortie.

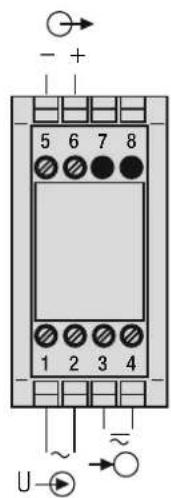

- + 5 6 7 8 1 2 3 4 ~ U-→

Fig. 5. Alimentation auxiliaire CC, CA en exécution avec bloc d'alim. CC, CA incorporé.

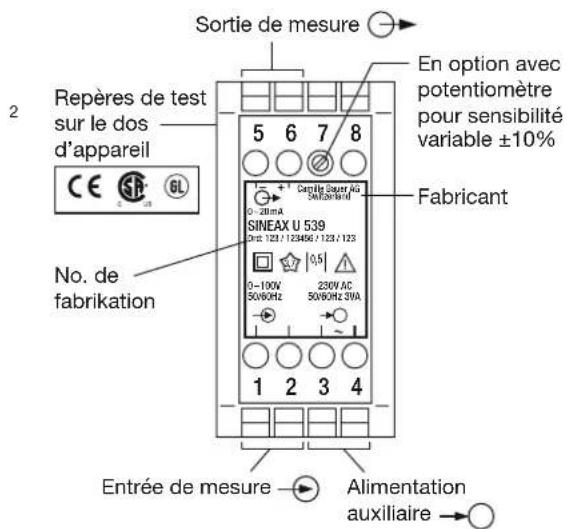

Sortie de mesure 2 Repères de test sur le dos d'appareil CE SR GL 5 6 7 8 En option avec potentiomètre pour sensibilité variable ±10% Fabricant No. de fabrikation SINEAX U 539 Drs: 123 / 123406 / 123 / 123 0-100V 50/60Hz 250V AC 50/60Hz 0VA 1 2 3 4 Entrée de mesure → Alimentation auxiliaire →

Fig. 6. Déclaration pour la plaque signalétique.

6. Mise en service et entretien

Enclencher l'alimentation auxiliaire et l'entrée de mesure. Le convertisseur de mesure ne nécessite pas d'entretien.

7. Indications pour le démontage

Démonter le convertisseur du rail support selon Fig. 7.

8. Admission d'appareils

Lloyd germanique

Type du certificat d'approbation: 12 258-98 HH

CSA examiné pour les USA et le Canada fi le-nr. 204767

1. Croquis d'encombrement

112,5 114,1 69,1 35

Fig. 8. Boîtier type P8/35 sur rail «à chapeau» (35 × 15 mm ou 35 × 7,5 mm) selon EN 50 022.

Cet appareil a été testé et s'est avéré conforme aux limites prévues pour les appareils numériques de classe A et à la partie 15 des règlements FCC et à la réglementation des radio-interférences du Canadian Department of communications. Ces limites sont destinées à fournir une protection adéquate contre les interférences néfastes lorsque l'appareil est utilisé dans un environnement commercial. Cet appareil génère, utilise et peut radié une énergie à fréquence radioélectrique; il est en outre susceptible d'engendrer des interférences avec les communications radio, s'il n'est pas installé et utilisé conformément aux instructions du mode d'emploi. L'utilisation de cet appareil dans les zones résidentielles peut causer des interférences néfastes, auquel cas l'exploitant sera amené à prendre les dispositions utiles pour palier aux interférences à ses propres frais.
