Type de produit	Sonnette de portes électronique
Marque	Vimar
Modèle	20380.B
Catégorie	Sonnette de portes
Alimentation	12 V~ 50-60 Hz ou 12 V c.c. (TBTS)
Fonctions sonores	3 séquences : 3 tons, 2 tons, ronfleur à tonalité constante
Volume réglable	Oui, par potentiomètre (emplacement selon série)
Puissance acoustique	70 dB max à 3 m
Absorption	5 VA max en fonctionnement, 0,5 VA au repos
Température ambiante	-5 °C à +40 °C
Utilisation	Locaux secs et non poussiéreux
Connexion	Poussoirs NO (normalement ouverts)
Sécurité	Alimentation par transformateur de sécurité ; respect des normes d'installation
Montage	Encastré, 2 modules
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Informations générales	Conforme REACH (traces de plomb) ; DEEE : collecte séparée

FOIRE AUX QUESTIONS - 20380.B Vimar

Comment alimenter la sonnette Vimar 20380.B ?

L'appareil doit être alimenté par un transformateur de sécurité fournissant 12 V~ 50-60 Hz ou 12 V c.c. (TBTS).

Combien de séquences sonores sont disponibles ?

Trois séquences : 3 tons (un cycle par impulsion), 2 tons (jusqu'à 8 cycles), et ronfleur (20 s max).

Comment régler le volume sonore ?

Le volume se règle via un potentiomètre situé à l'avant (séries Eikon, Idea, Plana, Arké) ou à l'arrière (série 8000).

Quelle est la puissance acoustique maximale ?

La puissance acoustique atteint 70 dB maximum à 3 mètres.

Dans quelles conditions d'installation utiliser ce carillon ?

Il est conçu pour des locaux secs et non poussiéreux, avec une température ambiante entre -5 °C et +40 °C.

Peut-on utiliser plusieurs boutons poussoirs ?

Oui, jusqu'à trois poussoirs NO (normalement ouverts) pour différencier les appels (ex. appartement, immeuble, salle de bains).

Comment nettoyer l'appareil ?

Nettoyez avec un chiffon sec. N'utilisez jamais de solvants ou produits abrasifs.

Quelles normes de sécurité respecte-t-il ?

Il respecte la réglementation REACH (contient des traces de plomb) et doit être installé par un technicien qualifié selon les normes en vigueur.

Comment différencier les appels internes et externes ?

Affectez chaque poussoir à une séquence différente : 3 tons pour la porte d'entrée, 2 tons pour l'interphone, ronfleur pour la salle de bains par exemple.

Que faire en fin de vie du produit ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte DEEE ou rapportez-le à votre revendeur (gratuit pour les appareils de moins de 25 cm).

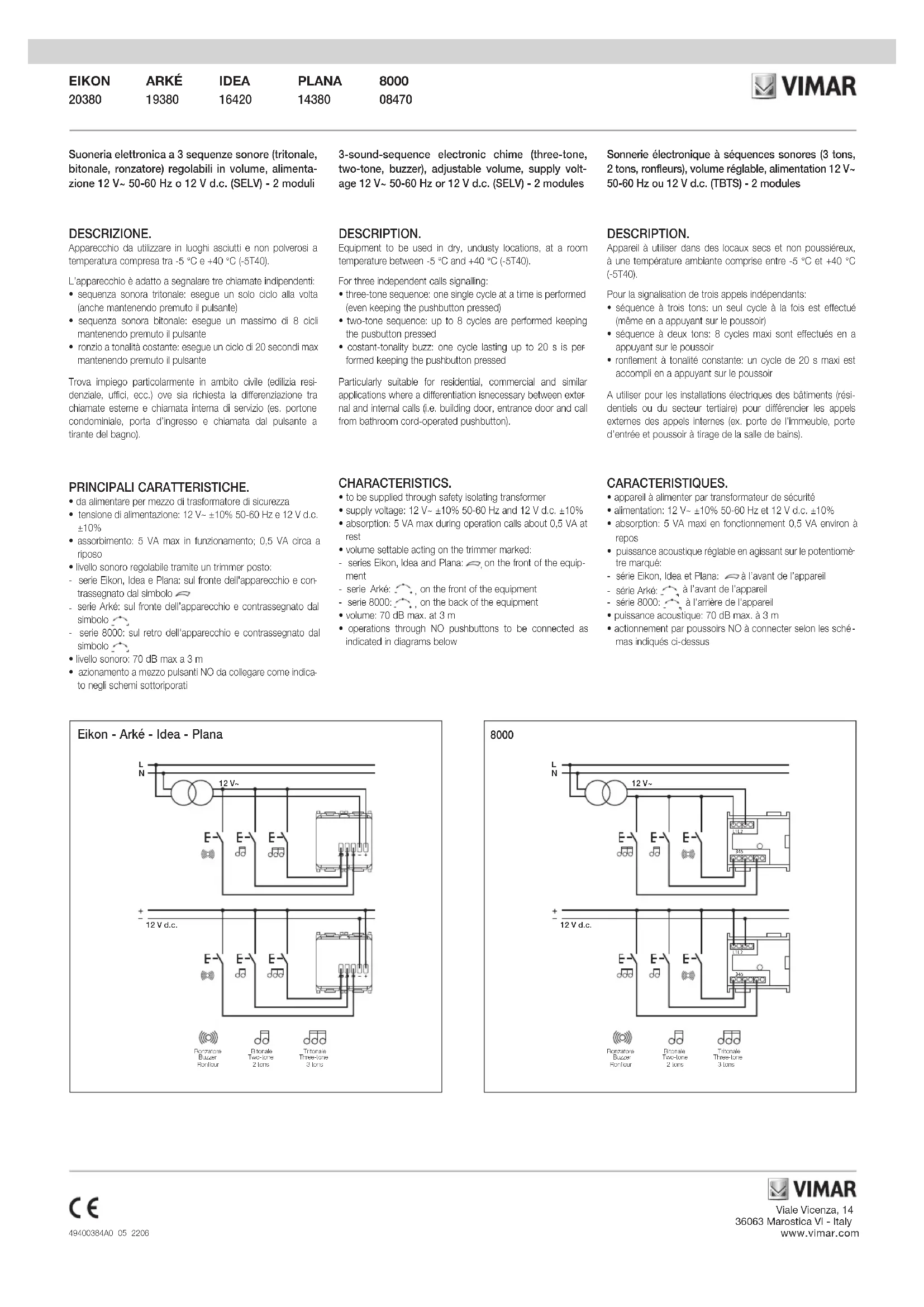

MODE D'EMPLOI 20380.B Vimar

Sonnerie électronique à séquences sonores (3 tons, 2 tons, ronfleurs), volume réglable, alimentation 12 V~50-60 Hz ou 12 V d. c. (TBTS) - 2 modules

Appareil à utiliser dans des locaux secs et non poussièreux, à une température ambiante comprise entre -5 °C et +40 °C (-5 °C à +40 °C).

Pour la signalisation de trois appels indépendants:

• séquence à trois tons: un seul cycle à la fois est effectué (même en appuyant sur le poussoir)
• séquence à deux tons: 8 cycles maxi sont effectués en appuyant sur le poussoir
• ronflement à tonalité constante: un cycle de 20 s maxi est accompli en appuyant sur le poussoir

A utiliser pour les installations électriques des bâtiments (résidentiels ou du secteur tertiaire) pour différencier les appels externes des appels internes (ex. porte de l'immeuble, porte d'entrée et poussoir à tirage de la salle de bains).

• appareil à alimenter par transformateur de sécurité
• alimentation: 12 V~ ±10% 50-60 Hz et 12 V d.c. ±10%
• absorption: 5 VA maxi en fonctionnement, 0,5 VA environ à repos
• puissance acoustique réglable en agissant sur le potentiomètre marqué:
• série Eikon, Idea et Plana: à l'avant de l'appareil
• série Arké: à l'avant de l'appareil
• actionnement par poussoirs NO à connecter selon les schémas indiqués ci-dessus

Eikon - Arké - Idea - Plana

L N 12 V~ E- E- E- + 12 V d.c. E- E- E- Ronzatore Buzzer Ronfleur Bitonale Two-tone 2 tons Tritonale Three-tone 3 tons

Si le carillon électronique est utilisé au lieu d'une sonnerie à deux fils, voir les connexions possibles indiquées dans les schémas ci-dessous.

Note

Si on utilise la fonction trois tons ou deux tons, le cycle est complété seulement en maintenant la pression sur le poussoir jusqu'à la fin du cycle.

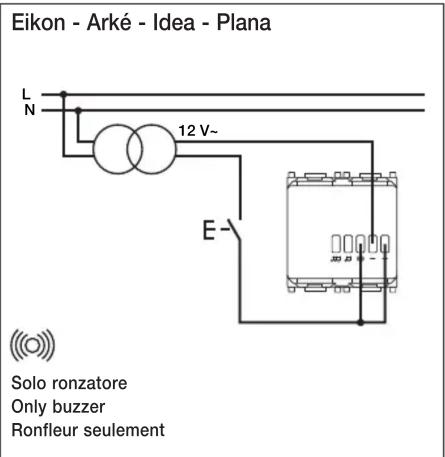

Eikon - Arké - Idea - Plana L N 12 V~ E Solo ronzatore Only buzzer Ronfleur seulement

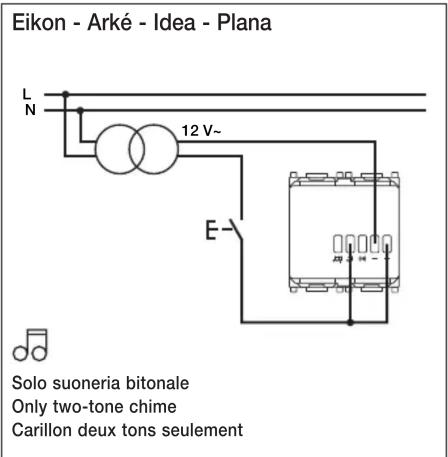

Eikon - Arké - Idea - Plana L N 12 V~ E Solo suoneria bitonale Only two-tone chime Carillon deux tons seulement

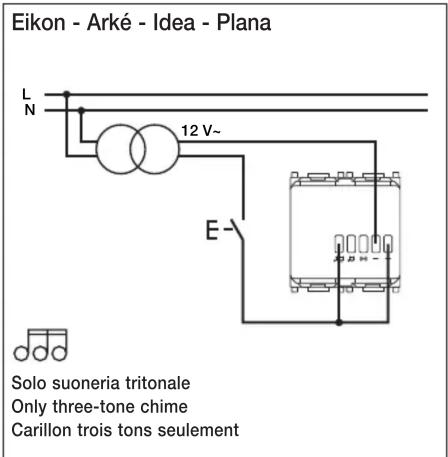

Eikon - Arké - Idea - Plana L N 12 V~ E Solo suoneria tritonale Only three-tone chime Carillon trois tons seulement

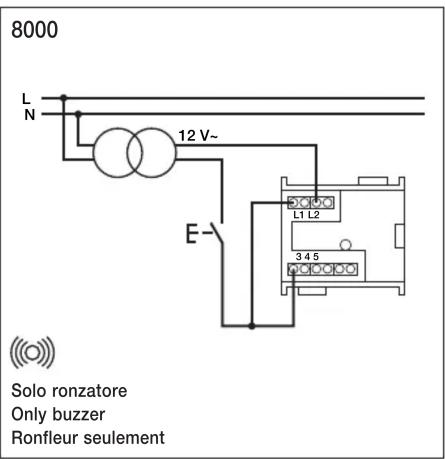

8000 L N 12 V~ E- L1 L2 3 4 5 Solo ronzatore Only buzzer Ronfleur seulement

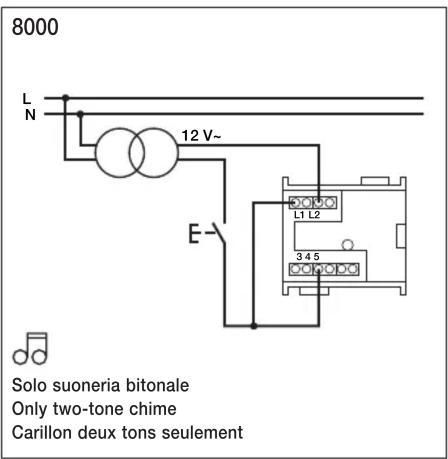

8000 L N 12 V~ E- Solo suoneria bitonale Only two-tone chime Carillon deux tons seulement

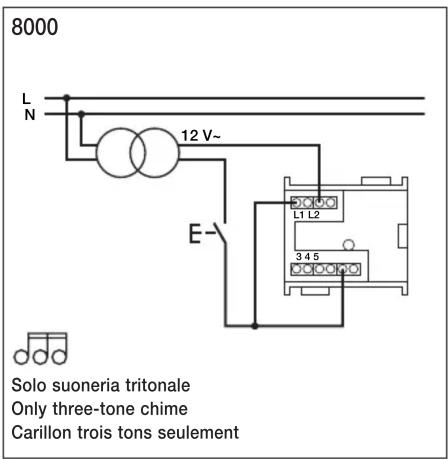

8000 L N 12 V~ E- Solo suoneria tritonale Only three-tone chime Carillon trois tons seulement

L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
