20380.N - Sonnette de portes Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de portes
Marque	Vimar
Modèle	20380.N
Alimentation	12 V~ 50-60 Hz ou 12 V c.c. (TBTS)
Absorption en fonctionnement	5 VA maxi
Absorption au repos	0,5 VA environ
Température d'utilisation	-5 °C à +40 °C
Nombre de séquences sonores	3 (3 tons, 2 tons, ronfleur)
Réglage du volume	Oui, par potentiomètre
Nombre d'appels indépendants	3
Durée maximale du cycle (ronfleur)	20 s
Nombre de cycles maxi (2 tons)	8
Type d'actionnement	Poussoirs NO (normalement ouverts)
Nombre de modules	2 modules
Séries compatibles	Eikon, Idea, Plana, Arké
Lieu d'installation	Locaux secs et non poussiéreux
Installation	Par technicien qualifié, selon normes en vigueur
Conformité	REACH (traces de plomb), DEEE

FOIRE AUX QUESTIONS - 20380.N Vimar

Quels sont les types de sonnerie disponibles sur le Vimar 20380.N ?

Le Vimar 20380.N propose trois séquences sonores : trois tons, deux tons et ronfleur (tonalité constante).

Comment régler le volume de la sonnette ?

Le volume se règle via un potentiomètre situé sur l'appareil. Selon la série (Eikon, Idea, Plana ou Arké), l'accès se fait par l'avant.

Quelle alimentation est requise pour ce modèle ?

L'alimentation doit être 12 V~ 50-60 Hz ou 12 V c.c., fournie par un transformateur de sécurité (TBTS).

Peut-on utiliser la sonnette en extérieur ?

Non, l'appareil est conçu pour des locaux secs et non poussiéreux avec une température ambiante de -5 °C à +40 °C.

Comment connecter plusieurs poussoirs pour différencier les appels ?

L'appareil permet jusqu'à trois appels indépendants : chaque poussoir NO doit être connecté selon les schémas fournis dans la notice, correspondant à la séquence désirée (3 tons, 2 tons ou ronfleur).

Quelle est la durée des cycles sonores ?

Pour la séquence à trois tons, un seul cycle est effectué par pression. Pour la séquence à deux tons, jusqu'à 8 cycles. Pour le ronfleur, un cycle de 20 secondes maximum.

Que faire si la sonnette ne fonctionne pas ?

Vérifiez l'alimentation (12 V~ ou c.c.), les connexions des poussoirs, et le réglage du volume. Si le problème persiste, contactez un électricien qualifié.

Ce modèle est-il compatible avec les séries Eikon, Idea, Plana et Arké ?

Oui, le Vimar 20380.N est compatible avec les séries Eikon, Idea, Plana et Arké.

Comment installer la sonnette ?

L'installation doit être réalisée par un technicien qualifié conformément aux normes électriques en vigueur. Veillez à utiliser un transformateur de sécurité.

Que faire en fin de vie de l'appareil ?

Ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le à un centre de collecte séparée ou au revendeur (pour les produits < 25 cm, gratuit sans achat dans les magasins de > 400 m²).

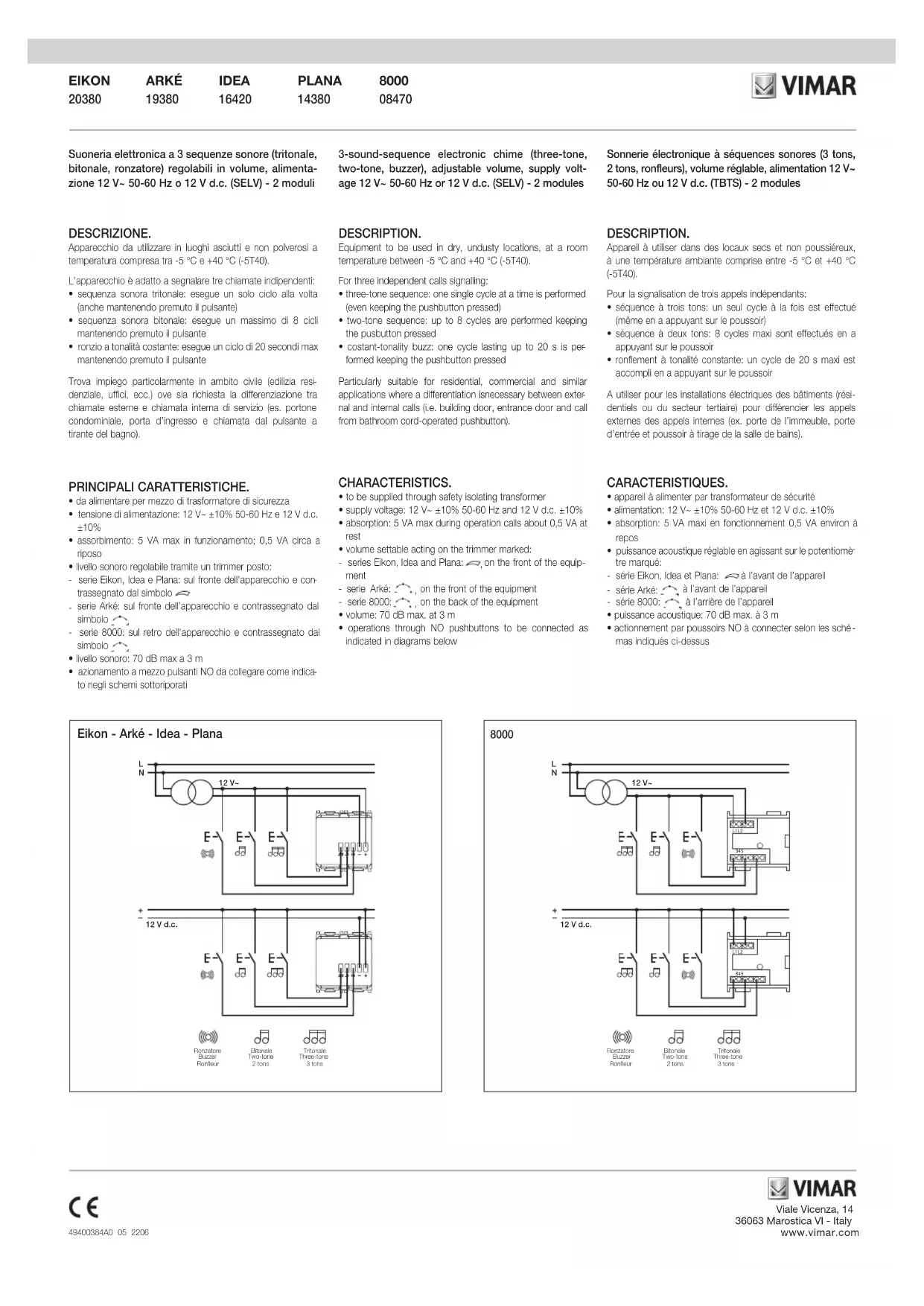

MODE D'EMPLOI 20380.N Vimar

Sonnerie électronique à séquences sonores (3 tons, 2 tons, ronfleurs), volume réglable, alimentation 12 V~50-60 Hz ou 12 V d. c. (TBTS) - 2 modules

Appareil à utiliser dans des locaux secs et non poussièreux, à une température ambiante comprise entre -5 °C et +40 °C (-5 °C à +40 °C).

Pour la signalisation de trois appels indépendants:

• séquence à trois tons: un seul cycle à la fois est effectué (même en appuyant sur le poussoir)
• séquence à deux tons: 8 cycles maxi sont effectués en appuyant sur le poussoir
• ronflement à tonalité constante: un cycle de 20 s maxi est accompli en appuyant sur le poussoir

A utiliser pour les installations électriques des bâtiments (résidentiels ou du secteur tertiaire) pour différencier les appels externes des appels internes (ex. porte de l'immeuble, porte d'entrée et poussoir à tirage de la salle de bains).

• appareil à alimenter par transformateur de sécurité
• alimentation: 12 V~ ±10% 50-60 Hz et 12 V d.c. ±10%
• absorption: 5 VA maxi en fonctionnement, 0,5 VA environ à repos
• puissance acoustique réglable en agissant sur le potentiomètre marqué:
• série Eikon, Idea et Plana: à l'avant de l'appareil
• série Arké: à l'avant de l'appareil
• actionnement par poussoirs NO à connecter selon les schémas indiqués ci-dessus

Eikon - Arké - Idea - Plana

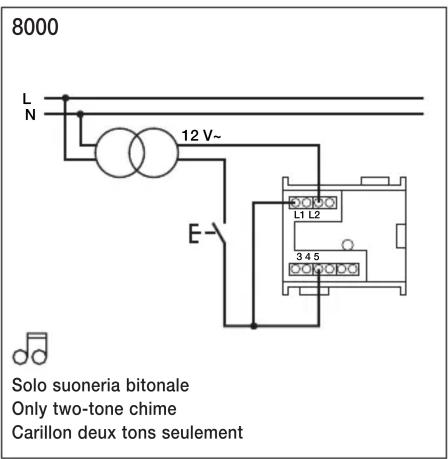

Si le carillon électronique est utilisé au lieu d'une sonnerie à deux fils, voir les connexions possibles indiquées dans les schémas ci-dessous.

Note

Si on utilise la fonction trois tons ou deux tons, le cycle est complété seulement en maintenant la pression sur le poussoir jusqu'à la fin du cycle.

L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
