Type de produit	Sonnette de portes
Marque	Vimar
Modèle	ELVOX 860B
Tension d'alimentation	15 V c.a.
Consommation	Moins de 1 W
Nombre de tonalités	2 (basse et haute)
Réglage du volume	Oui, par potentiomètre interne
Montage	Sur boîtie rectangulaire ou avec goujons
Connexion boutons-poussoirs	Jusqu'à 2 boutons séparés
Compatibilité	Remplace une sonnerie normale 12-15 V c.a.
Parallélisation	Possible avec d'autres sonneries (15 V c.a.)
Indice de protection	IP20
Dimensions (approx.)	80 x 80 x 35 mm
Poids (approx.)	100 g
Matériau du boîtier	Plastique
Température de fonctionnement	0°C à 40°C
Accessoires fournis	Notice d'utilisation, vis de fixation
Pièces détachées	Diode 1N4004 pour remplacement
Réparabilité	Réparable par un professionnel

FOIRE AUX QUESTIONS - ELVOX 860B Vimar

Comment installer la sonnette ELVOX 860B ?

La sonnette se monte sur une boîte rectangulaire ou avec goujons. Suivez le schéma de connexion fourni dans la notice. Assurez-vous que l'alimentation est coupée avant l'installation.

Peut-on utiliser deux boutons-poussoirs avec cette sonnette ?

Oui, la sonnette peut être connectée à deux boutons-poussoirs séparés. Le premier bouton produit une tonalité basse, le second une tonalité haute.

Comment régler le volume de la sonnette ?

Le volume se règle à l'aide d'un potentiomètre interne situé dans le boîtier. Tournez-le délicatement avec un tournevis pour ajuster l'intensité sonore.

Puis-je remplacer mon ancienne sonnette par le modèle 860B ?

Oui, elle remplace une sonnerie normale 12-15 V c.a. Pour l'échange, montez une diode 1N4004 en parallèle au poussoir comme indiqué dans le schéma.

Quelle tension d'alimentation est requise ?

L'alimentation doit être de 15 V c.a. Utilisez le transformateur recommandé Art. M832.

Peut-on connecter plusieurs sonnettes en parallèle ?

Oui, la sonnette peut être connectée en parallèle avec d'autres sonneries normales ou électroniques, mais toutes doivent être alimentées en 15 V c.a.

Comment nettoyer la sonnette ?

Débranchez l'alimentation avant de nettoyer. Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs.

Que faire si la sonnette ne sonne pas ?

Vérifiez l'alimentation (15 V c.a.), les connexions des fils, et assurez-vous que le potentiomètre de volume n'est pas au minimum. Testez également le bouton-poussoir et la diode si présente.

Est-elle compatible avec un interphone d'appartement ?

Oui, la notice fournit des instructions pour la connexion avec un poste d'appartement. Suivez le schéma correspondant.

À quoi sert la diode 1N4004 mentionnée dans la notice ?

La diode 1N4004 est nécessaire lors du remplacement d'une sonnerie normale pour éviter les parasites et protéger le circuit. Montez-la en parallèle au poussoir.

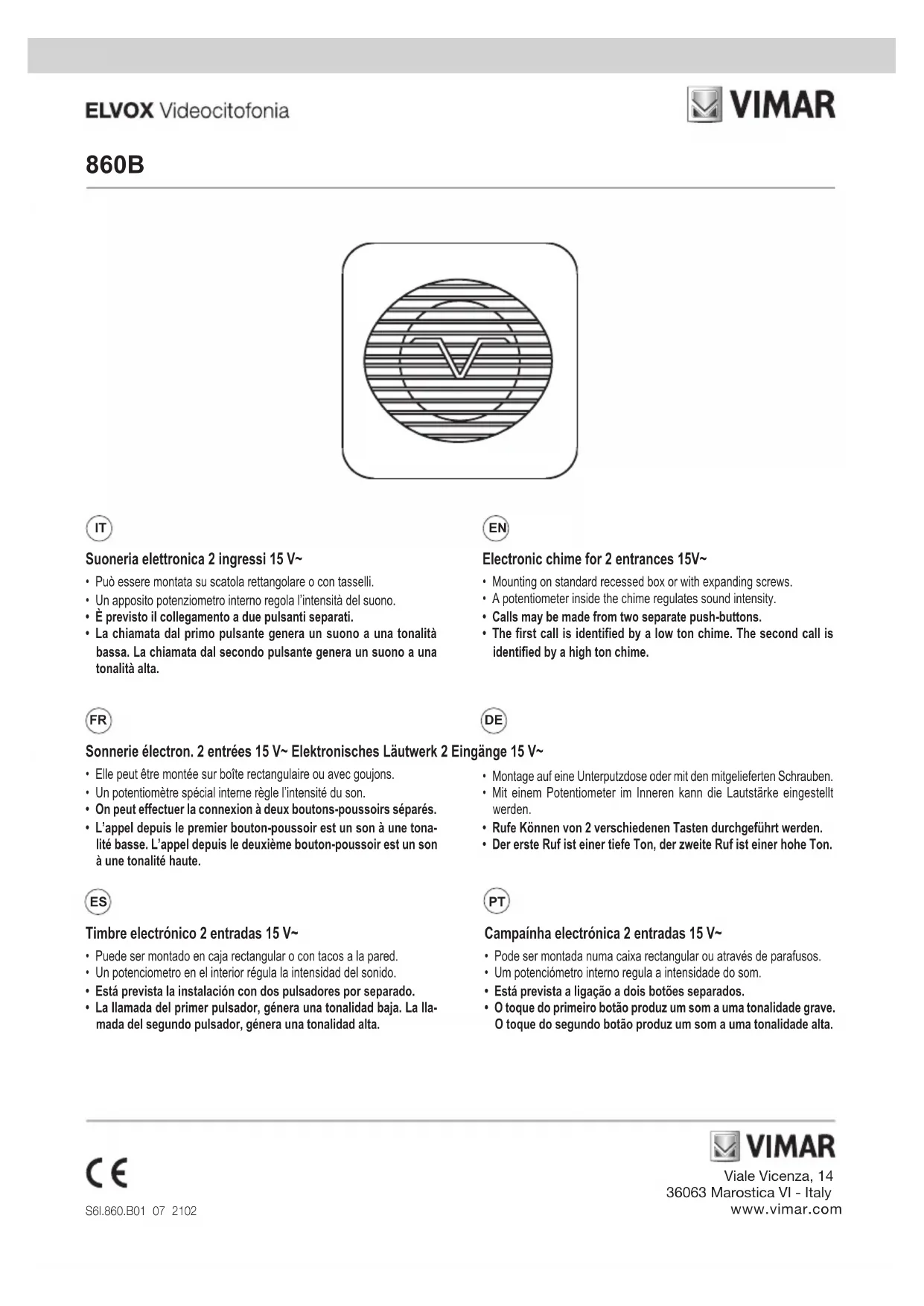

MODE D'EMPLOI ELVOX 860B Vimar

• Elle peut être montée sur boîte rectangulaire ou avec goujons.
• Un potentiomètre spécial interne règle l'intensité du son.
• On peut effectuer la connexion à deux boutons-poussoirs séparés.
• L'appel depuis le premier bouton-poussoir est un son à une tonalité basse. L'appel depuis le deuxième bouton-poussoir est un son à une tonalité haute.

Instructions pour la connexion de la sonnerie électronique 860B avec un poste d'appartement.

Instructions pour la connexion de la sonnerie électronique 860B en parallèle avec des sonneries normales.

La sonnerie peut être connectée en parallèle à d'autres sonneries normales ou électroniques d'une installation déjà existante, toutefois elle doit toujours être alimentée à 15V c.a.

Instructions pour la connexion de la sonnerie électronique 860B en remplacement d'une sonnerie normale 12-15 V c. a.

Interrupteur bipolaire - Zweipoligen Schalter

Interrupteur bipolaire - Interrupteur approprié

Transformateur Transformer Transformador Art. M832

La sonnerie Art.860B peut remplacer une sonnerie normale 15 Vca; pour l'échange de la sonnerie, monter une diode type 1N4004 en parallèle au poussoir comme représenté sur le schéma.
