Marque	Vimar
Modèle	ELVOX 682H
Type de produit	Relais pour vidéokit 2 fils
Catégorie	Sonnette de portes
Fonctions principales	Répétition d'appels avec deux contacts normalement ouverts (NO)
Tension des contacts	230 V AC, max 3 A par contact
Temporisation d'activation	1 à 10 secondes
Alimentation	Via ligne BUS (bornes 1, 2, B1, B2)
Section de câble conseillée	0,75 mm² pour 100 m max
Conformité	Directives européennes 2004/108/CE et 2006/95/CE
Sécurité	Installation conforme aux normes nationales ; interrupteur bipolaire avec séparation des contacts d'au moins 3 mm obligatoire
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; ne pas obstruer les ouvertures de ventilation
Réparabilité	Uniquement par un centre d'assistance technique agréé par le constructeur
Recyclage	Ne pas jeter avec les déchets ménagers ; collecte sélective selon la directive WEEE
Utilisation prévue	Exclusivement pour systèmes de portiers électriques

FOIRE AUX QUESTIONS - ELVOX 682H Vimar

Comment installer le relais ELVOX 682H ?

L'installation doit être réalisée par un professionnel conformément aux normes nationales. Avant de connecter, vérifiez que les données sur l'étiquette correspondent au réseau. Utilisez un interrupteur bipolaire avec une séparation d'au moins 3 mm près de la source d'alimentation.

Quel est le rôle des deux relais ?

Le premier relais (contacts 1A-1B) est excité lors d'un appel du bouton-poussoir numéro 1 de la plaque de rue. Le second (2A-2B) pour le bouton-poussoir numéro 2. Ils permettent la répétition de l'appel dans deux habitations distinctes.

Quelle est la tension maximale supportée par les contacts ?

Chaque contact supporte une tension maximale de 230 V AC et un courant de 3 A.

Quelle section de câble utiliser ?

La section conseillée pour les deux conducteurs de la ligne BUS est de 0,75 mm² pour une distance maximale de 100 mètres.

Que faire en cas de dysfonctionnement ?

Coupez l'alimentation via l'interrupteur omnipolaire et ne modifiez pas l'appareil. Contactez un centre d'assistance technique agréé par le constructeur pour toute réparation.

Puis-je utiliser cet appareil pour d'autres usages ?

Non, l'appareil est conçu exclusivement pour l'alimentation des systèmes de portiers électriques. Toute autre utilisation est impropre et dangereuse.

Comment nettoyer le relais ELVOX 682H ?

Avant toute opération de nettoyage, débranchez l'appareil du réseau. Ne pas obstruer les ouvertures de ventilation et ne pas exposer à l'eau.

Où trouver des pièces détachées ?

Les pièces détachées et réparations doivent être obtenues uniquement auprès d'un centre d'assistance technique agréé par Vimar.

Est-il conforme aux normes européennes ?

Oui, le produit est conforme aux directives européennes 2004/108/CE (compatibilité électromagnétique) et 2006/95/CE (basse tension).

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le à un centre de collecte sélective pour appareils électriques et électroniques (WEEE) ou au revendeur lors de l'achat d'un appareil équivalent.

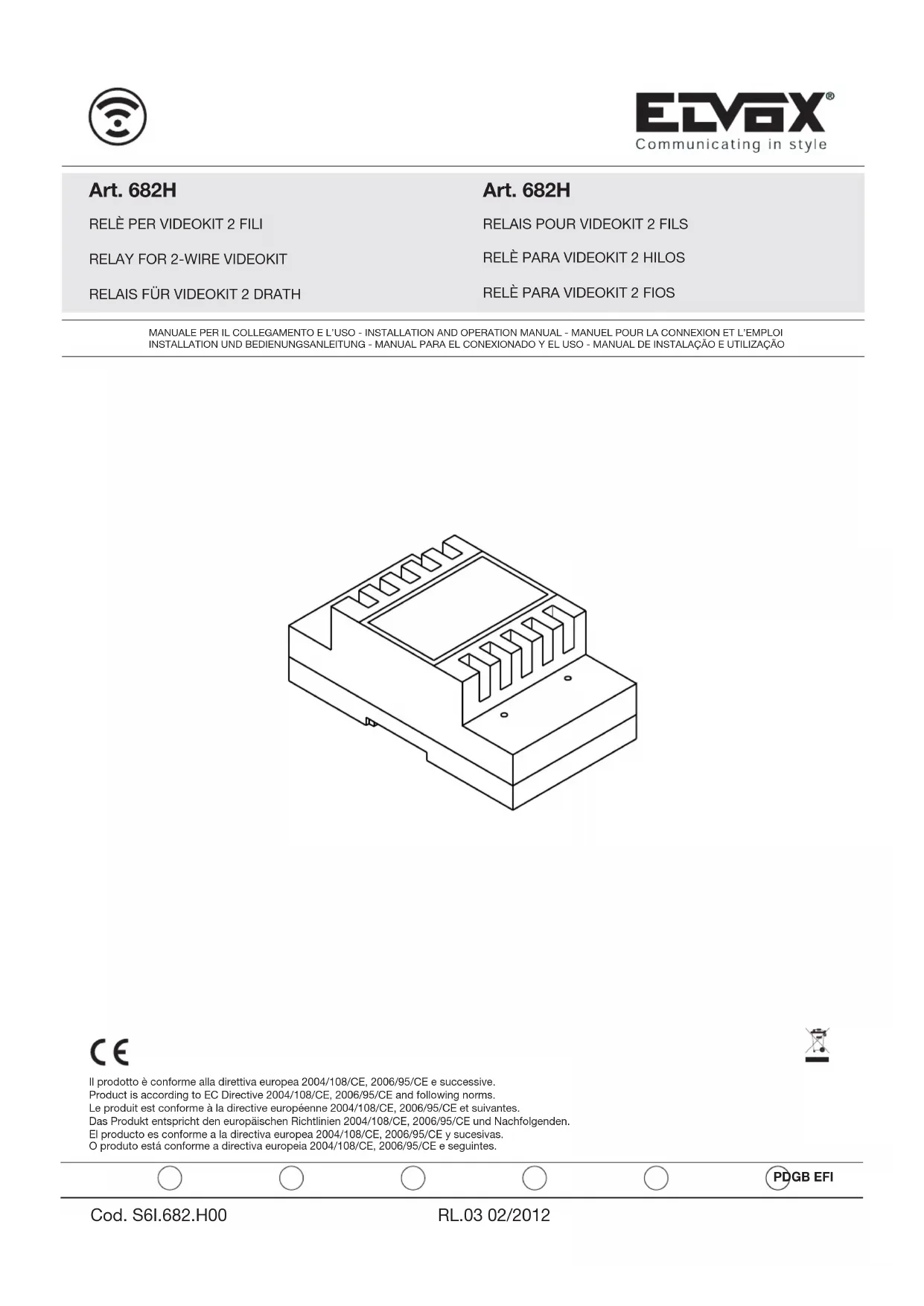

MODE D'EMPLOI ELVOX 682H Vimar

Le produit est conforme à la directive européenne 2004/108/CE, 2006/95/CE et suivantes.

Le relais Art. 682H pour videokits à 2 fils, est représenté de deux contacts NO pour la répétition des appels depuis la plaque de rue des moniteurs Art. 6328 (6328/C, 6308, 63C8) et postes d'appartement Art. 6218.

Le relais avec contacts normalement ouverts 1A-1 1.

Le relais avec contacts normalement ouverts 2A-2 2.

Dans un système bifamilial, on peut positionner l'Art. 682H dans un point externe aux deux habitations et après enterrer avec les contacts dans les mêmes. En alternative, on peut installer deux répétiteurs Art. 682H, un dans une habitation en utilisant le relais 1, l'autre dans l'autre en utilisant le relais 2.

L'excitation des relais dure le même temps que la pression du relatif bouton-poussoir d'appel. Mais le temps d'activation minimum est fixe à 1 seconde. L'activation maximale est fixée à 10 secondes.

BORNES et réglages du RELAIS ART. 682H

1, 2, B1, B2) Ligne BUS (2 copies de bornes raccordées en parallèle)

1A, 2B) 1er contact normalément ouvert, charge maximum 3A 230V c. a. pour répétition de l'appel du bouton-poussoir de la plaque 2A, 2B) 2ème contact normalément ouvert, charge maximum 3A 230V c. a. pour répétition de l'appel du bouton-poussoir de la plaque

La section conseillée pour les deux conducteurs est de 0.75mm² pour 100m maximum.

La section conseillée pour les deux conducteurs est de 0.75mm² pour 100m maximum.

La section conseillée pour les deux conducteurs est de 0,75 mm² pour 100 m maximum.

• Lire attentivement les instructions contenues dans ce document puisqu'elles fournissent d'importantes indications concernant la sécurité pour l'installation, l'emploi et la maintenance.
• Après avoir enlevé l'emballage, s'assurer de l'intégrité de l'appareil. Les éléments de l'emballage (sachets en plastique, polystyrène, etc.) ne doivent pas être laissés à la portée des enfants, car ils peuvent être dangereux. L'exécution de l'installation doit être conforme aux normes nationales.
• Il est nécessaire de prévoir près de la source d'alimentation un interrupteur approprié, type bipolaire, avec une séparation entre les contacts d'au moins 3mm.
• Avant de connecter l'appareil, s'assurer que les données reportées sur l'étiquette soient les mêmes que celles du réseau de distribution.
• Cet appareil devra être destiné uniquement à l'emploi pour lequel il a été expressément conçu, c'est-à-dire pour l'alimentation des systèmes de portiers électriques. Tout autre emploi doit être considéré impropre et donc dangereux. Le constructeur ne peut pas être considéré responsable pour d'éventuels dommages resulting de l'emploi impropre, erré et déraisonnable.
• Avant d'effectuer n'importe quelle opération de nettoyage ou de maintenance, débrancher l'appareil du réseau d'alimentation électrique, en éteignant l'interrupteur de l'installation.
• En cas de panne et/ou de mauvais fonctionnement de l'appareil, enlever l'alimentation au moyen de l'interrupteur et ne pas le modifier.
• Pour une éventuelle réparation, s'adresser uniquement à un centre d'assistance technique autorisé par le constructeur. Si on ne respecte pas les instructions mentionnées ci-dessus, on peut compromettre la sécurité de l'appareil.
• Ne pas obstruer les ouvertures et les fentes de ventilation ou de refroidissement et ne pas exposer l'appareil à l'égout ou jet d'eau.
• L'installateur doit s'assurer que les renseignements pour l'usage soientopsisents dans les appareils connectés.
• Tous les appareils constituant l'installation doivent être destinés exclusivement à l'emploi pour lequel ils ont été conçus.
• L'interrupteur omnipolaire doit être d'accès aisée.
• ATTENTION: pour éviter de se blesser, cet appareil doit être installé sur des instructions d'installation.
• Ce document devra être toujours joint avec l'appareillage.

déchets domestiques et remis à un centre de collecte différenciée pour appareils électriques et électroniques ou remis au revendeur au moment de l'achat d'un nouvel appareil équivalent.

L'usager est responsable du traitement de l'appareil en fin de vie et de sa remise aux structures de collecte appropriées. La collecte différentiée pour le démarrage successif de l'appareil remis au recyclage, au traitement et à l'élimination écocompatibles contribue à éviter les effets négatifs environnementaux et sur la santé tout en favorisant le recyclage des matières dont se compose le produit. Pour des informations plus détaillées sur les systèmes de collecte disponibles, contacter le service local d'élimination des déchets ou le magasin qui a vendu l'appareil.

Risques liés aux substances considérées dangereuses (WEEE).

Selon la Directive WEEE, les substances qui sont utilisées depuis longtemps habituellement dans des appareils électriques et électroniques sont considérées dangereuses pour les personnes et l'environnement. La collecte sélective pour le transfert suivant de l'équipement destiné au recyclage, au traitement et à l'élimination environnementalement compatible contribue à éviter les effets négatifs possibles sur l'environnement et sur la santé et favorise le recyclage des matériaux dont le produit est composé.
