Type de produit	Sonnette de portes électronique
Marque	Vimar
Modèle	14380.SL
Alimentation	12 V~ 50-60 Hz ou 12 V c.c. (TBTS)
Consommation en fonctionnement	5 VA max
Consommation au repos	0,5 VA
Séquences sonores	3 tons, 2 tons, ronfleur (constante)
Réglage du volume	Oui, par potentiomètre (avant ou arrière selon série)
Puissance acoustique maximale	70 dB à 3 m
Température de fonctionnement	-5 °C à +40 °C
Conditions d'utilisation	Locaux secs et non poussiéreux
Installation	Par technicien qualifié, conforme aux normes en vigueur
Nombre de modules	2 modules (rail DIN)
Connexion des poussoirs	Poussoirs normalement ouverts (NO)
Signalisation	Trois appels indépendants (cycles limités selon la séquence)
Protection	TBTS (Très Basse Tension de Sécurité)
Compatibilité séries	Eikon, Idea, Plana, Arké, 8000
Normes environnementales	REACH (traces de plomb), DEEE
Accessoires requis	Transformateur de sécurité (non inclus)
Nettoyage et entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir l'appareil ; installation confiée à un professionnel

FOIRE AUX QUESTIONS - 14380.SL Vimar

Quelle est l'alimentation nécessaire pour la sonnette Vimar 14380.SL ?

L'alimentation est de 12 V~ 50-60 Hz ou 12 V c.c. (TBTS). Utilisez un transformateur de sécurité adapté.

Comment régler le volume de la sonnette ?

Le volume se règle via un potentiomètre situé à l'avant (séries Eikon, Idea, Plana, Arké) ou à l'arrière (série 8000) de l'appareil.

Quelles sont les différentes sonorités disponibles ?

Trois séquences sonores sont disponibles : 3 tons (un cycle par pression), 2 tons (jusqu'à 8 cycles) et ronfleur (son continu jusqu'à 20 secondes).

Comment connecter plusieurs poussoirs pour des appels différenciés ?

Connectez chaque poussoir normalement ouvert (NO) selon les schémas de la notice pour obtenir trois appels indépendants : un pour chaque séquence (3 tons, 2 tons, ronfleur).

Quelle est la puissance acoustique maximale ?

La puissance acoustique maximale est de 70 dB à 3 mètres.

Peut-on utiliser la sonnette avec une alimentation 12 V continu ?

Oui, l'appareil accepte une alimentation 12 V c.c. (TBTS) en plus du 12 V alternatif.

Où installer la sonnette ?

Installez-la dans un local sec et non poussiéreux, à une température ambiante entre -5 °C et +40 °C.

Puis-je utiliser la sonnette comme remplacement d'une sonnette à deux fils ?

Oui, mais consultez les schémas de connexion dans la notice pour l'adaptation. Il est nécessaire d'utiliser un transformateur de sécurité.

La sonnette est-elle compatible avec les séries Vimar Eikon, Idea, etc. ?

Oui, elle est compatible avec les séries Eikon, Idea, Plana, Arké et 8000. Le réglage du volume peut être à l'avant ou à l'arrière selon la série.

Que faire en cas de non-fonctionnement ?

Vérifiez l'alimentation (12 V~ ou c.c.), les connexions des poussoirs et la position du potentiomètre de volume. Si le problème persiste, contactez un technicien qualifié.

MODE D'EMPLOI 14380.SL Vimar

Sonnerie électronique à séquences sonores (3 tons, 2 tons, ronfleurs), volume réglable, alimentation 12 V~50-60 Hz ou 12 V d. c. (TBTS) - 2 modules

Appareil à utiliser dans des locaux secs et non poussièreux, à une température ambiante comprise entre -5 °C et +40 °C (-5 °C à +40 °C).

Pour la signalisation de trois appels indépendants:

• séquence à trois tons: un seul cycle à la fois est effectué (même en appuyant sur le poussoir)
• séquence à deux tons: 8 cycles maxi sont effectués en appuyant sur le poussoir
• ronflement à tonalité constante: un cycle de 20 s maxi est accompli en appuyant sur le poussoir

A utiliser pour les installations électriques des bâtiments (résidentiels ou du secteur tertiaire) pour différencier les appels externes des appels internes (ex. porte de l'immeuble, porte d'entrée et poussoir à tirage de la salle de bains).

• appareil à alimenter par transformateur de sécurité
• alimentation: 12 V~ ±10% 50-60 Hz et 12 V d.c. ±10%
• absorption: 5 VA maxi en fonctionnement, 0,5 VA environ à repos
• puissance acoustique réglable en agissant sur le potentiomètre marqué:
• série Eikon, Idea et Plana: à l'avant de l'appareil
• série Arké: à l'avant de l'appareil
• actionnement par poussoirs NO à connecter selon les schémas indiqués ci-dessus

Eikon - Arké - Idea - Plana

L N 12 V~ E- E- E- + 12 V d.c. E- E- E- Ronzatore Buzzer Ronfleur Bitonale Two-tone 2 tons Tritonale Three-tone 3 tons

Si le carillon électronique est utilisé au lieu d'une sonnerie à deux fils, voir les connexions possibles indiquées dans les schémas ci-dessous.

Note

Si on utilise la fonction trois tons ou deux tons, le cycle est complété seulement en maintenant la pression sur le poussoir jusqu'à la fin du cycle.

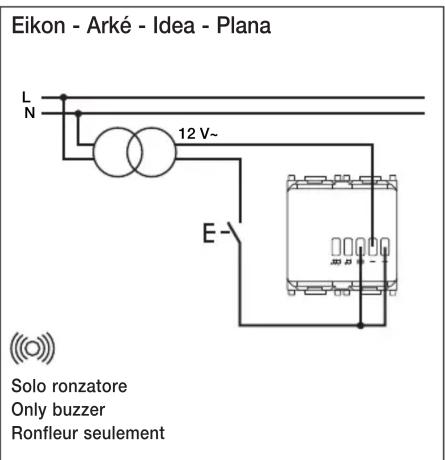

Eikon - Arké - Idea - Plana L N 12 V~ E Solo ronzatore Only buzzer Ronfleur seulement

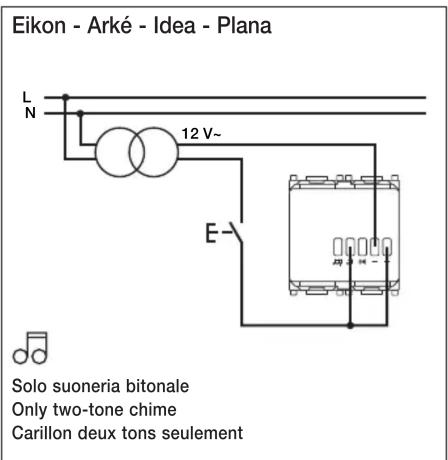

Eikon - Arké - Idea - Plana L N 12 V~ E- Solo suoneria bitonale Only two-tone chime Carillon deux tons seulement

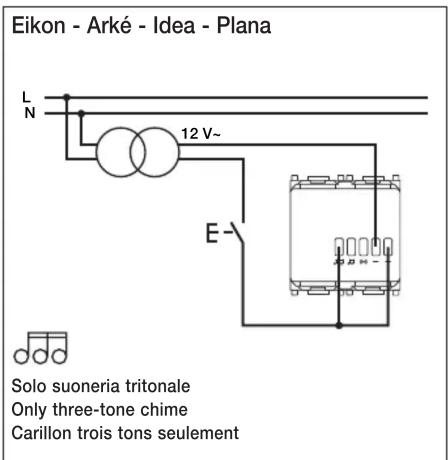

Eikon - Arké - Idea - Plana L N 12 V~ E Solo suoneria tritonale Only three-tone chime Carillon trois tons seulement

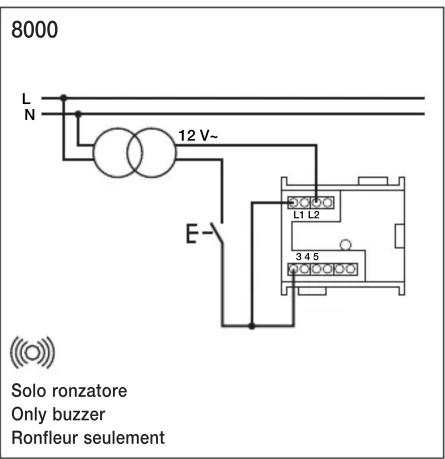

8000 L N 12 V~ E- L1 L2 3 4 5 Solo ronzatore Only buzzer Ronfleur seulement

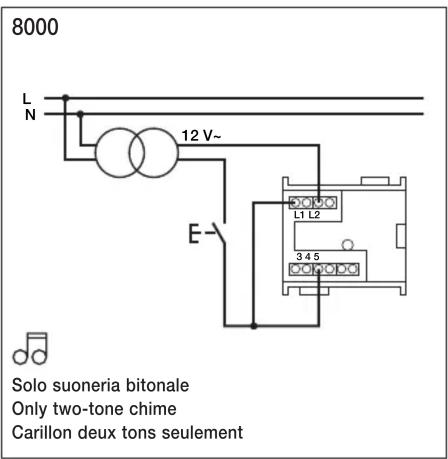

8000 L N 12 V~ E- Solo suoneria bitonale Only two-tone chime Carillon deux tons seulement

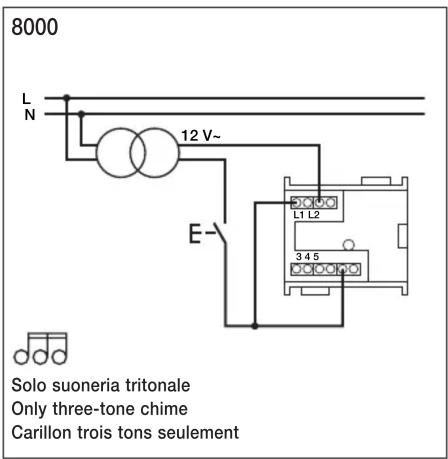

8000 L N 12 V~ E- Solo suoneria tritonale Only three-tone chime Carillon trois tons seulement

L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
