Type de produit	Sonnette de portes électronique
Marque	Vimar
Modèle	16420.B
Alimentation	12 V~ ±10% 50-60 Hz ou 12 V c.c. ±10% (TBTS)
Consommation	5 VA max en fonctionnement, 0,5 VA au repos
Nombre de séquences sonores	3 (tritonale, bitonale, ronfleur)
Volume réglable	Oui, par potentiomètre
Puissance acoustique max	70 dB à 3 m
Température de fonctionnement	-5 °C à +40 °C
Dimensions (modules)	2 modules (≈ 44 x 44 mm)
Poids estimé	Environ 50 g
Montage	Encastré ou saillie (selon série)
Séries compatibles	Eikon, Arké, Idea, Plana, 8000
Type de connexion	Poussoirs NO (normalement ouverts)
Protection	Usage en locaux secs et non poussiéreux
Normes	Conforme aux réglementations électriques en vigueur
Reparabilité	Pièces détachées non spécifiées, réparation par professionnel
Entretien	Nettoyage avec un chiffon sec et doux
Mise au rebut	Ne pas jeter avec les ordures ménagères (DEEE)

FOIRE AUX QUESTIONS - 16420.B Vimar

Quelle est l'alimentation nécessaire pour la sonnette Vimar 16420.B ?

L'appareil nécessite une alimentation de 12 V~ ±10% 50-60 Hz ou 12 V c.c. ±10% (TBTS). Utilisez un transformateur de sécurité adapté.

Comment régler le volume de la sonnette ?

Le volume se règle via un potentiomètre situé à l'avant de l'appareil pour les séries Eikon, Idea, Plana et Arké, ou à l'arrière pour la série 8000.

Quels types de sonorités propose cet appareil ?

Il propose trois séquences : tritonale (un cycle unique), bitonale (jusqu'à 8 cycles) et ronfleur (tonalité constante jusqu'à 20 secondes).

Puis-je installer la sonnette moi-même ?

L'installation doit être confiée à un technicien qualifié conformément aux normes électriques en vigueur dans votre pays.

Comment connecter la sonnette ?

Connectez des poussoirs normalement ouverts (NO) selon les schémas fournis. Pour les fonctions trois tons ou deux tons, maintenez le poussoir enfoncé jusqu'à la fin du cycle.

Quelle est la puissance acoustique maximale ?

La puissance acoustique maximale est de 70 dB à une distance de 3 mètres.

Quelles sont les dimensions de l'appareil ?

L'appareil occupe 2 modules standards, soit environ 44 x 44 mm. Le poids estimé est de 50 g.

Peut-on utiliser la sonnette en extérieur ?

Non, l'appareil est conçu pour des locaux secs et non poussiéreux, avec une température ambiante de -5 °C à +40 °C.

Comment nettoyer la sonnette ?

Utilisez un chiffon sec et doux. Évitez les produits chimiques ou abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifiez l'alimentation et les connexions. Si le problème persiste, contactez un professionnel qualifié. L'appareil peut contenir des traces de plomb (REACH).

MODE D'EMPLOI 16420.B Vimar

Sonnerie électronique à séquences sonores (3 tons, 2 tons, ronfleurs), volume réglable, alimentation 12 V\~50-60 Hz ou 12 V d. c. (TBTS) - 2 modules

Descrizione.

Appareil à utiliser dans des locaux secs et non poussièreux, à une température ambiante comprise entre -5 °C et +40 °C (-5T40).

Pour la signalisation de trois appels indépendants:

• séquence à trois tons: un seul cycle à la fois est effectué (même en a appuyant sur le poussoir)
• séquence à deux tons: 8 cycles maxi sont effectués en a appuyant sur le poussoir
• ronflement à tonalité constante: un cycle de 20 s maxi est accompli en a appuyant sur le poussoir

A utiliser pour les installations électriques des bâtiments (résidentiels ou du secteur tertiaire) pour différencier les appels externes des appels internes (ex. porte de l'immeuble, porte d'entrée et poussoir à tirage de la salle de bains).

Principali caratteristiche.

• appareil à alimenter par transformateur de sécurité
• alimentation: 12 V\~ ±10% 50-60 Hz et 12 V d. c. ±10%
• absorption: 5 VA maxi en fonctionnement 0,5 VA environ à repos
• puissance acoustique réglable en agissant sur le potentiomètre marqué:
• série Eikon, Idea et Plana: à l'avant de l'appareil
• série Arké: à l'avant de l'appareil
• actionnement par poussoirs NO à connecter selon les schémas indiqués ci-dessus

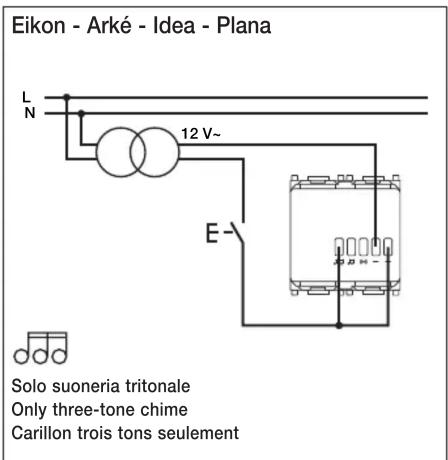

Eikon - Arké - Idea - Plana

Si le carillon électronique est utilisé au lieu d'une sonnerie à deux fils, voir le connexions possibles indiquées dans les schémas ci-dessous.

Note

Si on utilise la fonction trois tones ou deux tones, le cycle est complété seulement en maintenant la pression sur le poussoir jusqu'à la fin du cycle.

L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
