14380 - Sonnette de portes Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de portes électronique
Marque	Vimar
Modèle	14380
Série compatible	Eikon, Arké, Idea, Plana
Alimentation	12 V~ ±10% 50-60 Hz ou 12 V c.c. ±10% (TBTS)
Consommation en fonctionnement	5 VA max
Consommation au repos	0,5 VA environ
Température ambiante	-5 °C à +40 °C
Puissance acoustique	Réglable par potentiomètre (avant de l'appareil)
Séquences sonores	3 tons, 2 tons, ronfleur (20 s max)
Nombre de cycles par pression	3 tons: 1 cycle; 2 tons: 8 cycles max; ronfleur: 20 s max
Nombre de modules	2 modules
Type d'installation	Locaux secs et non poussiéreux
Connexion	Poussoirs N.O. (normalement ouverts)
Utilisation	Signalisation de trois appels indépendants (interphone, porte, salle de bains)
Protection	Alimentation par transformateur de sécurité obligatoire
Réglementation	Conforme REACH (traces de plomb possibles), DEEE
Entretien	Aucun entretien particulier nécessaire
Réparabilité	Installation par technicien qualifié

FOIRE AUX QUESTIONS - 14380 Vimar

Quels sont les types de sonneries disponibles sur le Vimar 14380 ?

Le Vimar 14380 propose trois séquences sonores : une séquence à trois tons (un cycle par pression), une séquence à deux tons (jusqu'à 8 cycles) et un ronflement à tonalité constante (20 secondes max).

Comment régler le volume de la sonnette ?

Le volume se règle via un potentiomètre situé à l'avant de l'appareil pour les séries Eikon, Idea, Plana et Arké.

Quelle alimentation est requise pour ce carillon ?

L'appareil doit être alimenté par un transformateur de sécurité fournissant 12 V~ ±10% 50-60 Hz ou 12 V c.c. ±10% (TBTS). La consommation maximale en fonctionnement est de 5 VA.

Puis-je utiliser plusieurs poussoirs avec ce modèle ?

Oui, le Vimar 14380 permet de connecter jusqu'à trois poussoirs indépendants (N.O.) pour différencier les appels (porte d'immeuble, porte d'entrée, etc.).

Quelle est la température ambiante recommandée pour l'installation ?

L'appareil doit être installé dans un local sec et non poussiéreux, avec une température ambiante comprise entre -5 °C et +40 °C.

Comment connecter le carillon si je remplace une sonnette à deux fils ?

Consultez les schémas de la notice pour les connexions spécifiques. En général, utilisez les bornes prévues pour le type de sonnerie souhaité (trois tons, deux tons ou ronfleur) et respectez la polarité pour l'alimentation continue.

Que faire si le carillon ne sonne pas ?

Vérifiez d'abord l'alimentation (transformateur et connexions). Assurez-vous que le potentiomètre de volume n'est pas au minimum. Testez chaque poussoir individuellement et vérifiez les schémas de câblage.

Est-il possible d'utiliser le carillon en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur dans des locaux secs et non poussiéreux. Une exposition à l'humidité ou à la poussière pourrait l'endommager.

Comment nettoyer le Vimar 14380 ?

Aucun nettoyage spécifique n'est requis. Si nécessaire, essuyez délicatement avec un chiffon sec. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en fin de vie de l'appareil ?

Conformément à la réglementation DEEE, ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un centre de collecte séparée ou rapportez-le à un revendeur (gratuit pour les appareils de moins de 25 cm).

MODE D'EMPLOI 14380 Vimar

Sonnerie électronique à séquences sonores (3 tons, 2 tons, ronfleurs), volume réglable, alimentation 12 V~50-60 Hz ou 12 V d. c. (TBTS) - 2 modules

Appareil à utiliser dans des locaux secs et non poussièreux, à une température ambiante comprise entre -5 °C et +40 °C (-5 °C à +40 °C).

Pour la signalisation de trois appels indépendants:

• séquence à trois tons: un seul cycle à la fois est effectué (même en appuyant sur le poussoir)
• séquence à deux tons: 8 cycles maxi sont effectués en appuyant sur le poussoir
• ronflement à tonalité constante: un cycle de 20 s maxi est accompli en appuyant sur le poussoir

A utiliser pour les installations électriques des bâtiments (résidentiels ou du secteur tertiaire) pour différencier les appels externes des appels internes (ex. porte de l'immeuble, porte d'entrée et poussoir à tirage de la salle de bains).

• appareil à alimenter par transformateur de sécurité
• alimentation: 12 V~ ±10% 50-60 Hz et 12 V d.c. ±10%
• absorption: 5 VA maxi en fonctionnement, 0,5 VA environ à repos
• puissance acoustique réglable en agissant sur le potentiomètre marqué:
• série Eikon, Idea et Plana: à l'avant de l'appareil
• série Arké: à l'avant de l'appareil
• actionnement par poussoirs NO à connecter selon les schémas indiqués ci-dessus

Eikon - Arké - Idea - Plana

L N 12 V~ E- E- E- + 12 V d.c. E- E- E- Ronzatore Buzzer Ronfleur Bitonale Two-tone 2 tons Tritonale Three-tone 3 tons

Si le carillon électronique est utilisé au lieu d'une sonnerie à deux fils, voir les connexions possibles indiquées dans les schémas ci-dessous.

Note

Si on utilise la fonction trois tons ou deux tons, le cycle est complété seulement en maintenant la pression sur le poussoir jusqu'à la fin du cycle.

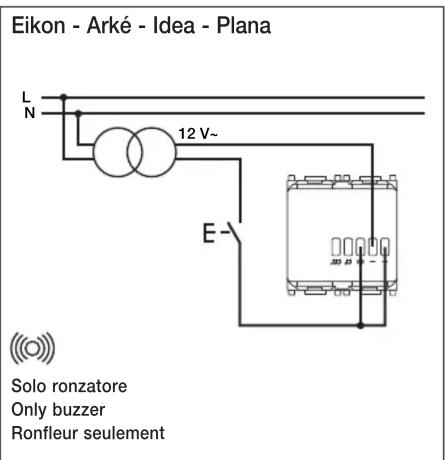

Eikon - Arké - Idea - Plana L N 12 V~ E Solo ronzatore Only buzzer Ronfleur seulement

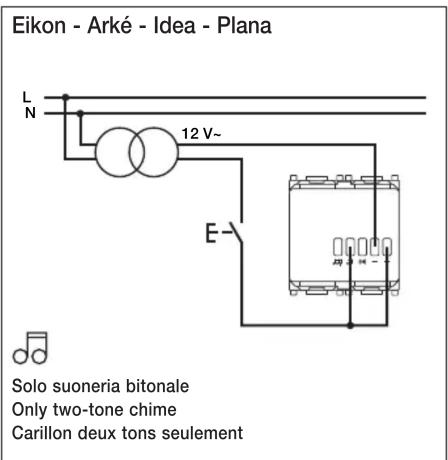

Eikon - Arké - Idea - Plana L N 12 V~ E- Solo suoneria bitonale Only two-tone chime Carillon deux tons seulement

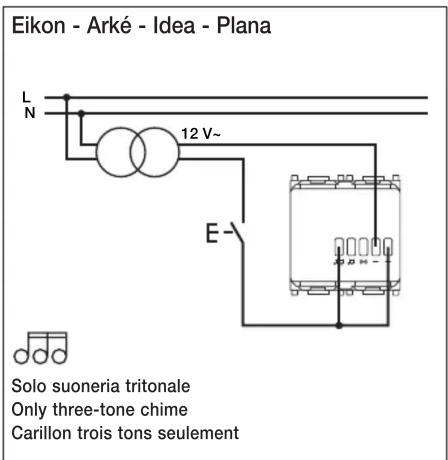

Eikon - Arké - Idea - Plana L N 12 V~ E Solo suoneria tritonale Only three-tone chime Carillon trois tons seulement

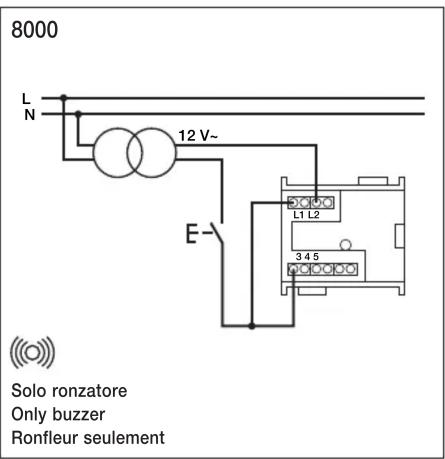

8000 L N 12 V~ E- L1 L2 3 4 5 Solo ronzatore Only buzzer Ronfleur seulement

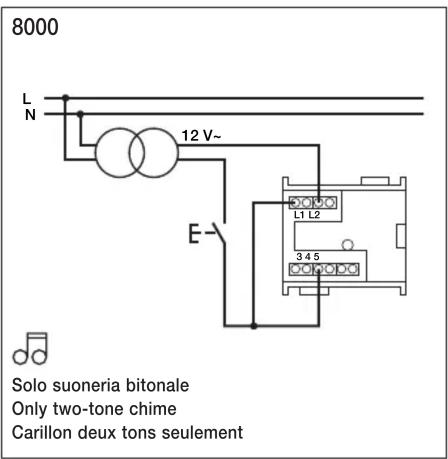

8000 L N 12 V~ E- Solo suoneria bitonale Only two-tone chime Carillon deux tons seulement

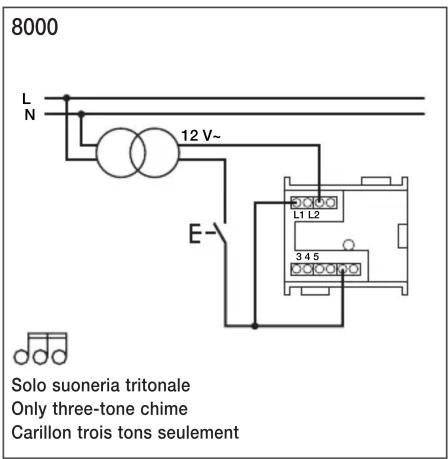

8000 L N 12 V~ E- Solo suoneria tritonale Only three-tone chime Carillon trois tons seulement

L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
